984735 - Tacker Mauk - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftnietpistole
Marke	Mauk
Modell	984735
Artikelnummer	819
Stromversorgung	Druckluft (pneumatisch)
Betriebsdruck	6,0 bar
Luftverbrauch	Ca. 10 l/Niet
Gewicht	1,3 kg
Nietkraft	Ca. 600 kg
Schlauchanschluss	1/4 Zoll (6,35 mm)
Kompatible Nieten (Aluminium)	2,4 / 3,2 / 4,0 / 4,8 mm
Kompatible Nieten (Stahl)	2,4 / 3,2 / 4,0 mm
Hauptfunktionen	Nieten von Metallteilen
Sicherheit	Schutzbrille und Gehörschutz tragen; nicht auf Personen oder Tiere richten
Wartung	Regelmäßige Schmierung (einige Tropfen Öl auf den Anschluss); Reinigung mit einem feuchten Tuch
Lagerung	Trockener und gut belüfteter Ort, von Druckluft getrennt
Kundendienst	[phone] oder www.IHP-Direkt.de
Garantie	Gemäß den Herstellerbedingungen

Häufig gestellte Fragen - 984735 Mauk

Wie verwende ich die Druckluftnietpistole Mauk?

Um die Nietpistole zu verwenden, schmieren Sie zuerst den Druckluftanschluss mit einigen Tropfen Öl. Fixieren Sie das Werkstück, wählen Sie den passenden Niethalter, schließen Sie das Gerät an den auf 6 bar eingestellten Kompressor an, setzen Sie einen Niet in den Halter, drücken Sie ihn fest auf das Werkstück und betätigen Sie den Ein-/Ausschalter.

Welcher Luftdruck ist erforderlich?

Der empfohlene Betriebsdruck beträgt 6,0 bar. Überschreiten Sie niemals diesen maximalen Druck.

Welche Arten von Nieten kann ich verwenden?

Sie können Aluminiumnieten mit Durchmessern 2,4 / 3,2 / 4,0 / 4,8 mm und Stahlnieten mit Durchmessern 2,4 / 3,2 / 4,0 mm verwenden.

Wie schmiere ich das Gerät?

Geben Sie vor jeder Verwendung einfach einige Tropfen Öl auf den Druckluftanschluss des Geräts. Die Verwendung eines Inline-Schmiersystems wird ebenfalls empfohlen, um die Lebensdauer zu verlängern.

Was tun, wenn das Gerät nicht richtig nietet?

Überprüfen Sie den Luftdruck (6 bar), ob der Niet richtig im Halter sitzt und ob der Niethalter geeignet ist. Stellen Sie sicher, dass das Gerät gut geschmiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich die Nietpistole?

Reinigen Sie das Gerät nur, wenn es abgekühlt ist und nachdem Sie die Druckluftversorgung getrennt haben. Verwenden Sie ein feuchtes Tuch; verwenden Sie niemals aggressive Reinigungsmittel.

Kann ich das Gerät ohne Schmiergerät verwenden?

Ja, aber das kann die Lebensdauer der Nietpistole verkürzen. Es wird dringend empfohlen, ein Schmiergerät und einen Druckregler zu verwenden, um optimale Leistung zu erzielen.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Mauk-Kundendienst unter [phone] oder besuchen Sie www.IHP-Direkt.de, um Ersatzteile und Zubehör zu erhalten.

Ist das Gerät für Anfänger geeignet?

Ja, sofern Sie die Anleitung sorgfältig lesen und die Sicherheitshinweise beachten. Tragen Sie stets Schutzbrille und Gehörschutz und richten Sie das Gerät niemals auf Personen.

Wie lagere ich das Gerät nach Gebrauch?

Trennen Sie den Druckluftschlauch, reinigen Sie das Gerät mit einem feuchten Tuch und lagern Sie es an einem trockenen und gut belüfteten Ort, außerhalb der Reichweite von Kindern.

BEDIENUNGSANLEITUNG 984735 Mauk

Bedienungsanleitung

(Original)

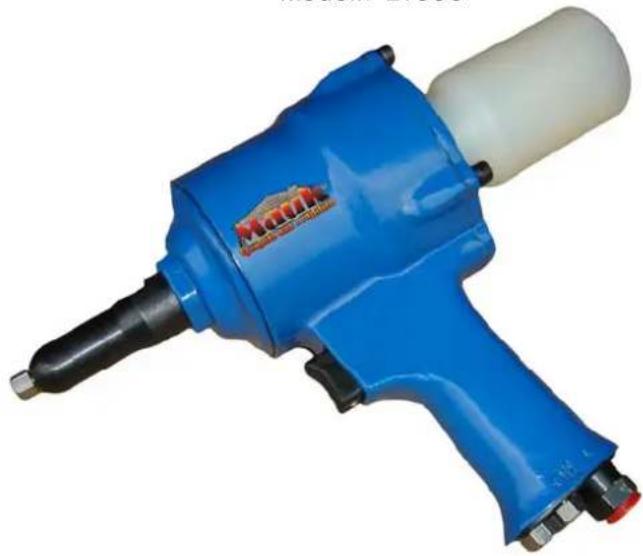

Druckluft-Blindnietgerät

(Art. 819)

Modell: LT336

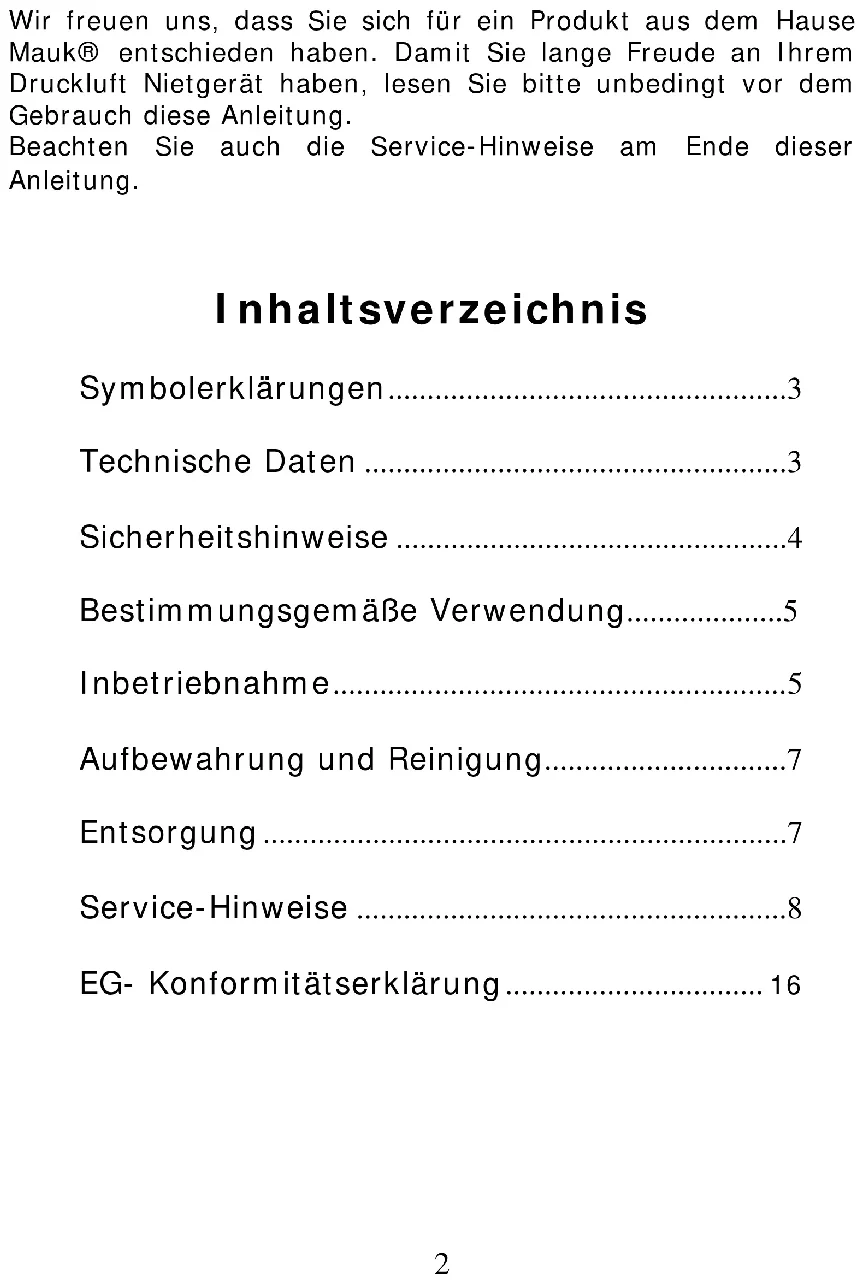

Wir freuen uns, dass Sie sich für ein Produkt aus dem Hause Mauk® entschieden haben. Damit Sie lange Freude an Ihrem Druckluft Nietgerät haben, lesen Sie bitte unbedingt vor dem Gebrauch diese Anleitung.

Beachten Sie auch die Service-Hinweise am Ende dieser Anleitung.

Inhaltsverzeichnis

Symbolerklärungen....3

Technische Daten ....3

Sicherheitshinweise ....4

Bestimmungsgemäße Verwendung......5

Inbetriebnahme....5

Aufbewahrung und Reinigung......7

Entsorgung 7

Service-Hinweise 8

EG- Konformitätserklärung 16

Symbolerklärungen

	Bei der Arbeit mit dem Gerät ist eine geeignete Schutzbrille zu tragen, die verhindert, dass die Augen des Anwenders verletzt werden.
	Bei der Arbeit mit dem Gerät ist ein geeigneter Gehörschutz zu tragen.
	Diese Anleitung muss unbedingt aufmerksam gelesen, verstanden und beachtet werden!
	Achtung, wichtiger Hinweis.

Technische Daten

Model	LT336
Betriebsdruck 6,0 bar
Luftverbrauch	ca. 10
Gewicht	1,3 kg
Anschluss Schlauch 1/4 Zoll (6,35 mm)
für Alu-Nieten 2,4 / 3,2 / 4,0 / 4,8 mm
für Stahl-Nieten 2,4 / 3,2 / 4,0 mm
Artikel Nr. 819

L/Niete

Sicherheitshinweise

Bitte lesen Sie die folgenden Sicherheitshinweise bevor Sie das Gerät benutzen. Sollte das Gerät anders als für den bestimmungsgemäßen Gebrauch verwendet werden, so kann dies Gefahren verursachen und es kann keine Haftung und/oder Gewährleistung übernommen werden.

• Das Gerät darf nur in Betrieb genommen werden, wenn es keine Defekte oder sichtbare Schäden aufweist.
• Nur für Betriebsdruck bis 6 bar geeignet.
• Halten Sie die Arbeitsfläche sauber und gut beleuchtet.
• Tragen Sie stets entsprechende Arbeitskleidung. Weite Kleidungsstücke, Schmuck oder lange Haare können sich leicht in dem Gerät verfangen.
• Es wird empfohlen zum eigenen Schutz mit Schutzbrille und Handschuhen zu arbeiten.
• Sorgen Sie bei der Arbeit stets für einen festen Stand und lassen Sie sich bei der Arbeit nicht ablenken.
• Sichern/fixieren Sie stets das Werkstück.
• Schalten Sie das Gerät ab, wenn es nicht im Einsatz ist. Ziehen Sie vor dem Reinigen des Gerätes oder vor Wartungsarbeiten stets den Netzstecker des Kompressors oder trennen Sie die Verbindung des Gerätes zum Schlauch.
• Sollte das Gerät beschädigt sein, so wenden Sie sich an den Hersteller. Versuchen Sie nicht, das Gerät selbst zu reparieren.
• Das Gerät darf nur von Personen genutzt werden, welche das Gerät kennen und diese Anleitung gelesen haben.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer- Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Benutzen Sie dieses Gerät nicht, wenn Sie unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

- ACHTUNG! Richten Sie das Gerät niemals auf Menschen oder Tiere!

Bestimmungsgemäße Verwendung

Das Gerät wurde für den Hausgebrauch konzipiert und darf nicht kommerziell oder industriell genutzt werden. Das Druckluft Blindnietgerät dient zum Verarbeiten von Blindnieten. Jegliche Anwendung, die von der bestimmungsgemäßen Verwendung abweicht, ist untersagt und potentiell gefährlich. Schäden durch Nichtbeachtung oder Fehlanwendungen werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers.

Inbetriebnahme

- Ölen Sie das Gerät. Ein paar Tropfen Öl auf den Druckanschluss des Gerätes geben genügt.

- Fixieren Sie das Werkstück bevor Sie mit der Arbeit beginnen.

- Wählen Sie den entsprechenden Nietaufsatz, der zu der Größe Ihrer Nieten passt. Schrauben Sie hierzu gegebenenfalls den passenden Nietaufsatz aus der Unterseite des Nietgerätes heraus und ersetzen ihn mit dem Nietaufsatz, welcher an der Nietspitze des Gerätes eingeschraubt ist.

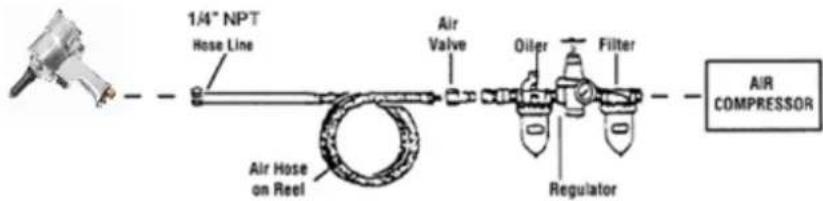

- Verbinden Sie das Nietgerät entsprechend der nachfolgenden Skizze mit dem Druckluftschlauch / Kompressor:

- Zum Anschluss an den Druckluftschlauch verwenden Sie eine ¼ Zoll (6,35 mm) Steck-Kupplung.

Für optimale Ergebnisse und eine lange Haltbarkeit wird empfohlen, einen Öler, Druckregulierer und gegebenenfalls einen Luftfilter zwischenzuschalten (nicht im Lieferumfang enthalten). Es wird ausdrücklich darauf hingewiesen, dass der Einsatz ohne Druckregulierer und Öler die Haltbarkeit des Nietgerätes negativ beeinflussen kann.

- Stellen Sie den Kompressor auf den Betriebsdruck von 6 bar ein.

- Legen Sie eine Niete in die Öffnung des Nietaufsatzes ein.

- ACHTUNG! Richten Sie dabei das Nietgerät vom Körper weg und richten Sie es nicht auf Menschen oder Tiere! Achten Sie beim Einlegen der Niete darauf, dass Sie nicht versehentlich den „An / Aus“ Schalter betätigen!

- Zum Arbeiten drücken Sie das Nietgerät fest auf das Werkstück und betätigen mit dem Finger den „An/Aus“ Schalter der Nietpistole.

- Für einen zweiten Nietvorgang setzen Sie erneut eine Niete in den Nietvorsatz ein.

- Achten Sie stets darauf, dass Sie der Druckluftschlauch nicht beim Arbeiten hindert.

Aufbewahrung und Reinigung

Reinigen Sie das Gerät nur, wenn es abgekühlt ist und der Netzstecker / die Druckluftverbindung gezogen wurde. Benutzen Sie zur Reinigung nur feuchte Tücher. Keinesfalls sollten Sie aggressive Reiniger verwenden, um das Gerät nicht zu beschädigen.

Schalten Sie das Gerät ab, wenn es nicht im Einsatz ist. Bewahren Sie es an einem trockenen, gut gelüfteten Ort auf.

Entsorgung

Rohstoffrückgewinnung statt Müllentsorgung

Das Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie das Gerät nicht in den Hausmüll. Wenn möglich sollten nicht mehr funktionsfähige Geräte

recycelt werden. Bei Fragen wenden Sie Sich an Ihren Händler oder die lokalen Entsorgungsstellen.

Service-Hinweise

Für mehr Service, weitere Qualitätsprodukte und Zubehör aus dem Hause Mauk® besuchen Sie uns im Internet:

www.IHP-Direkt.de

Dort finden Sie neben unserer Hotline auch ein Kontaktformular, über das Sie uns 24 Stunden rund um die Uhr erreichen können. Unsere kompetenten Fachkräfte werden Ihnen umgehend mit Rat und Tat zur Seite stehen.

Hinterlassen Sie uns dort einfach Ihre Telefonnummer und eine kurze Fehler-/Problembeschreibung, dann werden wir uns möglichst bald mit Ihnen in Verbindung setzen ^* . Dieser Service ist natürlich kostenfrei. Alternativ besteht die Möglichkeit uns telefonisch zu erreichen: [phone] (Normal-Tarif dt. Festnetz)

Auch für Garantiefälle oder Reparaturen außerhalb der Garantiezeit wenden Sie sich bitte über das Internet oder per Telefon an uns, so dass wir gegebenenfalls umgehend für den für Sie kostenlosen Versand in unseren Service sorgen können.

Unfreie, nicht abgesprochene Retourensendungen können nicht angenommen werden.

EG- Konformitätserklärung

Wir, die C.M.C. Creative Marketing &

Consulting GmbH

Katharina-Loth-Str. 15, 66386

St. Ingbert

erklären in alleiniger Verantwortung, dass das Produkt

Druckluft Blindnietgerät

Art. 819

Modell: LT336

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien

Maschinen Richtlinie 2006/42/EG

und deren Änderungen festgelegt sind.

Für die Konformitätsbewegung wurden folgende harmonisierte Normen herangezogen:

EN 792-1:2000 + A1:2008
