Type de produit	Graveur électrique de précision
Marque	PROXXON
Modèle	GG12
Référence	28635
Alimentation	Transfo d'isolation, 12–18 V CC, 0,5 A, 25 W max
Vitesse à vide	20 000 tr/min
Diamètre de tige d'outil	2,35 mm
Type de moteur	Moteur à aimant permanent, courant continu
Roulements	Sur roulements à billes
Refroidissement	Ventilateur radial
Commande	Microrupteur (bouton-poussoir) dans le manche
Câble	Cordon spiralé d'environ 100 cm
Matériau du boîtier	Polyamide renforcé à la fibre de verre
Niveau sonore	≤ 70 dB(A)
Classe de protection	II
Normes	CE, antiparasitage selon 89/336/CEE
Contenu du set	1 graveur, 1 poste d'alimentation SNG, 2 meules diamantées (bille 1,0 et 0,8 mm), 2 meules carbure de silicium (bille et cartouche), 1 verre d'essai, 1 coffret
Usage recommandé	Endroits secs uniquement
Entretien	Aucun entretien particulier, nettoyage occasionnel suffit
Garantie	Non-respect des consignes annule la garantie

FOIRE AUX QUESTIONS - GG12 PROXXON

Comment mettre en marche le graveur GG12 ?

Branchez le poste d'alimentation, puis appuyez sur le microrupteur (bouton-poussoir) situé dans le manche. Tenez l'appareil comme un stylo sans vous crisper.

Quels types d'outils puis-je utiliser avec le GG12 ?

Utilisez uniquement des outils avec une tige de 2,35 mm de diamètre. Les meules fournies sont en diamant et en carbure de silicium.

Comment entretenir le graveur ?

Aucun entretien particulier n'est nécessaire. Un nettoyage occasionnel suffit. Débranchez l'appareil avant tout nettoyage.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de protection, ne travaillez pas en présence de liquides inflammables, et ne laissez jamais l'appareil allumé sans surveillance.

Puis-je utiliser des accessoires non PROXXON ?

Non, n'utilisez que les accessoires et pièces détachées recommandés par PROXXON pour éviter tout risque.

Que faire si la meule se brise pendant le travail ?

Arrêtez immédiatement l'appareil et débranchez-le. Remplacez la meule par une neuve. Vérifiez visuellement l'état des outils avant chaque utilisation.

Comment graver du verre avec le GG12 ?

Commencez par tracer les contours avec les meules diamantées, puis dépoli les surfaces avec les meules en carbure de silicium. Utilisez un support foncé pour un meilleur contraste.

Quelle est la puissance maximale du graveur ?

Le graveur a une puissance maximale de 25 watts et une consommation nominale de 0,5 A.

L'appareil est-il adapté aux enfants ?

Ne laissez jamais des enfants utiliser l'appareil sans surveillance. Tenez les personnes non participantes éloignées de la zone de travail.

Où trouver des pièces de rechange pour le GG12 ?

Contactez le service après-vente PROXXON ou consultez leur site internet. Utilisez uniquement des pièces détachées d'origine recommandées.

MODE D'EMPLOI GG12 PROXXON

Lisez attentivement les consignes de sécurité et le mode d'emploi avant d'utiliser l'appareil.

Consignes de sécurité ....6

Description de l'appareil 6

Volume de livraison 6

Utilisation de l'appareil 7

Entretien et maintenance .....7

Consignes de sécurité

Généralités

ATENTION!

1. Éviter tout désordre dans la zone de travail.

2. Contrôler l'état de l'appareil (câble d'alimentation, dispositifs de protection, etc.) avant de vous en servir, remplacer les pièces défectueuses.

3. Cet appareil est conforme aux directives de sécurité d'usage. Ne confier les réparations (par ex. remplacement du cordon électrique) qu'à un spécialiste.

4. Ne travailler en aucun cas sans les protections.

5. Ne jamais travailler sous la pluie, à l'humidité ou à proximité de liquides inflammables ou de gaz.

6. N'utiliser l'outil que si son manche est sec et sans graisse.

7. Éviter de toucher des composants mis à la terre, par ex. des tubes, radiateurs, cuisinières et réfrigérateurs.

8. Protéger le cordon d'alimentation de la chaleur et des arêtes vives et le disposer façon qu'il ne puisse être endommagé.

9. Ne pas tirer sur le câble pour débrancher l'appareil de la prise secteur.

10. Ne pas soulever l'appareil par le câble.

11. Tenir les enfants et toute autre personne ne participant pas au travail éloignés de la zone de travail.

12. Conserver les outils non utilisés hors de portée des enfants.

13. Éviter toute surcharge de l'appareil !

14. Ne pas utiliser l'outil pour des travaux autres que ceux prévus pour son utilisation.

15. Changer à temps les outils émoussés.

16. Avant toute mise en service, contrôler visuellement l'état des outils et s'ils sont appropriés pour le travail en question.

17. Fixer ou serrer correctement les pièces à usiner.

18. Nettoyer l'appareil après le travail (le débrancher avant de commencer le nettoyage).

19. Débrancher la fiche si vous ne vous servez pas de l'appareil, avant d'effectuer son entretien, de changer d'outil ou d'effectuer des réparations.

20. Ne brancher l'appareil que si l'appareil est à l'arrêt.

21. Porter des lunettes de protection (l'outil peut se briser).

22. Porter un masque en cas de besoin.

23. Ne porter que des vêtements appropriés (pas de vêtements amples, pas de cravate, pas de bijoux).
24. En cas de chevelure longue, attacher les cheveux ou porter unbonnet.
25. N'utiliser que les accessoires et les pièces détachées recommandés par PROXXON.
26. En cas de besoin, aspirer la poussière avec l'aspirateur prévu à cet effet pour éviter les risques d'incendie causés par des étincelles.
27. Ne pas utiliser l'appareil si vous n'êtes pas en état de travailler ou si vous avez bu de l'alcool.
28. Ne pas approcher les doigts d'outils en rotation ou en mouvement rapide.
29. Conserver soigneusement ce mode d'emploi à portée demain.

Remarque :

PROXXON ne peut être tenue responsable des dommages causés par :

1. une utilisation autre que dans des conditions normales
2. une utilisation à des fins autres que celles prévues dans ces instructions
3. un non-respect des consignes de sécurité

Nous ne pourrons prendre en considération vos droits à la garantie en cas

1. d'erreurs de manipulation
2. de manipulation non conforme

3. de modifications ou démontage de l'appareil.

4. Ne jamais laisser l'appareil allumé.

5. Ne jamais laisser des enfants travailler avec l'appareil sans surveillance.
6. Porter des lunettes de protection.
7. Fixer les pièces de petite taille à usiner de manière stable et sûre.
8. Éviter tout désordre sur le lieu de travail.
9. Éviter toute surcharge de l'appareil.
10. Conserver les outils dans un endroit sûr.

Description de l'appareil

Graver le verre, le Plexiglas ou l'acier est un hobby agréable. Et pour ce faire, vous venez d'acquérir l'outil idéal. Vous disposez maintenant d'un appareil de précision qui vous permettra de faire des merveilles. Quelques essais seulement et vous serez plus que satisfait de votre travail.

Volume de livraison

1 graveur GG 12
1 poste d'alimentation du type SNG
1 meule diamantée en forme de bille de 1,0 mm
1 meule diamantée en forme de bille de 0,8 mm
1 meule au carbure de silicium en forme de bille
1 meule au carbure de silicium en forme de cartouche de munition
1 verre d'essai
1 coffret solide

Remarque :

N'utiliser le kit GG 12 avec le poste d'alimentation fourni avec l'appareil ou d'autres postes d'alimentation PROXXON (NG 2/E ou NG 5/E) uniquement.

Caractéristiques techniques

Moteur à aimant permanent alimenté en courant continu (12 à 18 volts).

Puissance : 25 watts maxi.

Consommation de courant nominal 0,5 A

Montage sur roulements à billes

Ventilateur radial pour le refroidissement par pompe. Régime de ralenti : 20 000 tr/min.

Microrupteur (bouton-poussoir) dans le manche.

Boîtier en polyamide renforcé par à la fibre de verre.

Cordon d'alimentation (câble spiralé) avec fiche avec polarisation de 100 cm environ.

Transformateur d'isolation

Pour une utilisation dans un endroit sec uniquement

Protection

Appareil de catégorie de protection II

Ne pas jeter la machine avec les ordures ménagères!

Antiparasitage conforme à la directive européenne 89/336 en matière de compatibilité électromagnétique.

Niveau sonore ≤ 70 dB (A).

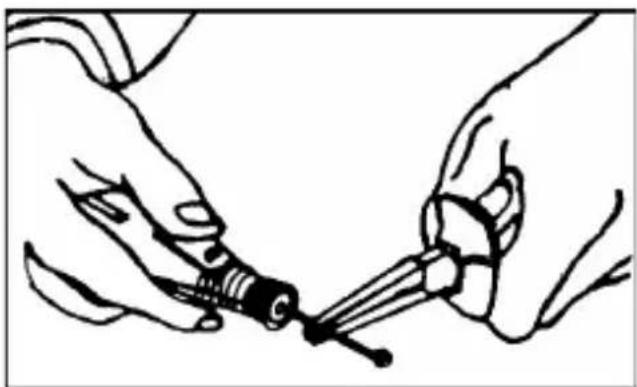

Vous pouvez utiliser des outils avec une tige de 2,35 mm de diamètre uniquement. Maintenir la tige avec une pince et l'introduire dans le logement jusqu'en butée.

Ne jamais soumettre l'appareil à de trop fortes pressions.

Ce n'est pas la pression appliquée mais le régime qui vous permettra de faire un travail soigné.

Utilisation de l'appareil

Mettre l'appareil en marche et le tenir comme un stylo, sans se crisper. Pendant les travaux, poser l'avant-bras sur la table ou près du corps. Une fois familiarisé avec l'appareil, nous vous conseillons de travailler avec des modèles (en vente dans le commerce). Les coller au dos des verres avec du ruban adhésif. Commencer par dessiner les contours. Pour cela, utiliser les meules diamantées. Puis, dépolir les surfaces avec des meules en carbure de silicium.

Remarque importante :

c'est en forgeant qu'on devient forgeron ! Cependant, commencer par graver des verres simples (vitres ou verres ronds). Pour un meilleur contraste, utiliser des supports foncés.

Entretien et maintenance

Votre graveur ne nécessite aucun entretien particulier. Un nettoyage occasionnel est suffisant. Si vous respectez les consignes du manuel d'emploi, l'appareil vous rendra de bons et loyaux services pendant de longues années.

DECLARATIONDECONFORMITECE

Nom et adresse du fabricant : PROXXON S.A.

6 à 10, Härebierg

6868 Wecker

(Luxembourg)

Désignation de l'appareil : Graveur GG 12 Set Référence : 28635

Nous déclarons par la présente que le(s) produit(s) cité(s) plus haut sont conformes aux normes suivantes :

Directive sur les machines 98/037/CEE

Normes appliquées : EN 60335-1 1994+1995

Directive européenne sur la compatibilité

électromagnétique 89/336/CEE

Normes appliquées : DIN EN 55014-1 / 09.2002 DIN EN 55014-2 / 08.2002 DIN EN 61000-3-2 / 12.2001 DIN EN 61000-3-3 / 05.2002

Directive européenne relative 73/23/CEE

à la basse tension 93/68/CEE

Normes appliquées : DIN EN 61558-1 / 07.1998 DIN EN 61558-1 A1 / 11.1998 DIN EN 61558-1 A11 / 10.2003 DIN EN 61558-2-6 / 07.1998

Date : 08.07.04

Jörg Wagner, Ingénieur diplômé

PROXXONS.A.

Service Sécurité des appareils
