Type de produit	Multimètre numérique
Marque	Hager
Modèle	SM211
Dimensions (L x l x h)	140 x 70 x 30 mm
Poids	180 g (avec pile)
Alimentation	Pile 9V (type 6LR61)
Fonctions de mesure	Tension AC/DC, courant AC/DC, résistance, continuité, diode, capacité
Plage de tension AC	0 à 600 V (50/60 Hz)
Plage de tension DC	0 à 600 V
Plage de courant AC/DC	0 à 10 A
Plage de résistance	0 à 20 MΩ
Test de continuité	Seuil < 30 Ω, buzzer intégré
Test de diode	Oui, tension directe 0-2 V
Affichage	Écran LCD 3 1/2 digits (1999 points)
Sécurité	Double isolation, catégorie CAT II 600 V
Indice de protection	IP20
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	< 80% HR (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; retirer la pile si inutilisé longtemps
Sécurité d'utilisation	Utiliser des sondes adaptées ; ne pas mesurer au-delà des limites spécifiées
Pièces détachées et réparabilité	Pile standard disponible ; réparation par un professionnel agréé

FOIRE AUX QUESTIONS - SM211 HAGER

Comment allumer le multimètre Hager SM211 ?

Tournez le commutateur rotatif sur la fonction souhaitée (par exemple, tension AC). L'appareil s'allume automatiquement.

Quelle pile utilise le SM211 et comment la changer ?

Il utilise une pile 9V (6LR61). Pour la changer, ouvrez le compartiment à l'arrière, retirez l'ancienne et insérez la nouvelle en respectant la polarité.

Comment mesurer la tension alternative ?

Placez le commutateur sur la plage V~ (AC). Branchez la sonde noire sur COM et la rouge sur V/Ω. Touchez les points de mesure. Lisez la valeur sur l'écran.

Que faire si l'afficheur indique 'OL' ?

OL signifie surcharge (overload). La mesure dépasse la plage sélectionnée. Passez à une plage supérieure, ou vérifiez que vous mesurez dans les limites de l'appareil.

Comment tester la continuité d'un fil ?

Tournez le commutateur sur le symbole de continuité (diode ou onde). Branchez les sondes. Si le circuit est fermé (résistance < 30 Ω), le buzzer retentit.

Quelle est la protection contre les surtensions ?

Le SM211 est conçu selon la catégorie CAT II 600 V, ce qui le protège contre les transitoires de tension dans les installations domestiques.

Comment nettoyer le multimètre ?

Éteignez l'appareil et retirez les sondes. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Le multimètre ne s'allume pas, que faire ?

Vérifiez la pile : remplacez-la si nécessaire. Assurez-vous que le commutateur est bien positionné sur une fonction de mesure. Si le problème persiste, contactez le service après-vente.

Quelle est la précision des mesures ?

La précision varie selon la fonction, typiquement ±0,5% pour la tension DC et ±1% pour la tension AC. Consultez la notice pour les détails exacts.

Où trouver des pièces de rechange ?

Les piles sont disponibles partout. Pour les sondes ou réparations, contactez un revendeur Hager agréé ou le service client.

MODE D'EMPLOI SM211 HAGER

RS485 - JBUS/MODBUS® pour SM103E

Notice d'instructions

Sommaire

Opérations préalables. 1

Informations generales 1

Installation 2

Programmation 3

Adresse de communication 4

Vitesse de communication 4

Parité de communication 5

Bit de stop de communication 5

Communication 6

Trame de communication standard 6

Table de communication.. 6

Ca racteristiques techniques 6

Lexique des abréviations 6

Pour la sécurité du personnel et du matériel, il est impératif de bien s'imprégrner du contenu de cette notice avant la mise en service.

Au moment de la réception du colis, il est nécessaire de vérifier les points suivants :

• l'etat de l'emballage
• le produit n'a pas eu de dommage pendant le transport
• la reférence de l'appareil est conforme à votre commande
• l'emballage comprend le produit ainsi qu'une notice d'utilisation.

Informations generales

Fonctions

Le module option Communication RS485 doit etre asso au SM103E. Il met a disposition une liaison series RS485 (2 ou 3 fils) en protocole JBUS/MODBUS qui permete I'exploitation du SM103E a partir d'un PC ou d'un API.

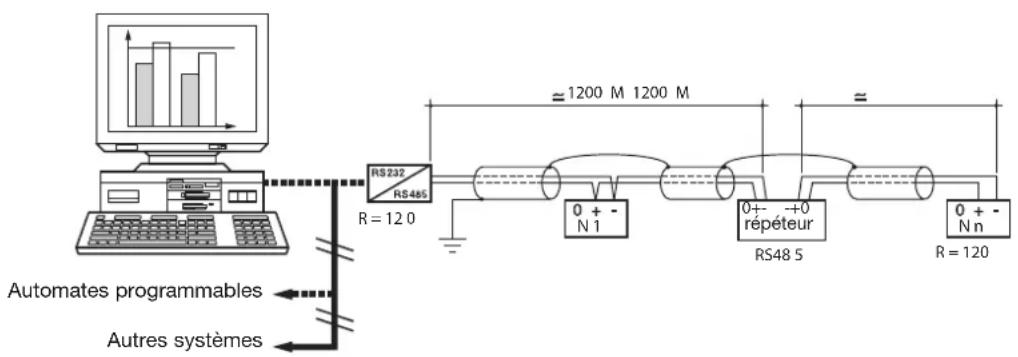

Généralités

cié Dans une configuration standard, une liaison RS485 permet de mettre en relation 31 SM102E ou SM103E ou tout autre t produit communicant avec un PC ou un automate sur 1200 metres à partir du protocole JBUS/MODBUS.

Recommendations

Il est nécessaire d'utiliser une paire torsadée blindée type LIYCY. Dans un environnement perturbé ou sur un réseau important en longueur et en nombre d'appareils, nous conseillons d'utiliser une paire torsadée blindée avec un blindage général type LIYCY-CY.

Si la distance de 1200 metres ou/et le nombre de 31 apparéils sont dépassés, il est nécessaire de raccorder un repêuteur (1 voie) ou un éclateur (4 voies) pour permettre un raccordement supplémentaire de SM103E sur plus de 1200 metres. Pour plus d'informations sur la méthodologie de raccordement merci, de nous consulter.

Nota

Aux deux extrémités de la liaison, il est indispensable de fixer une résistance de 120 ohms qui se trouve sur le module additionnel.

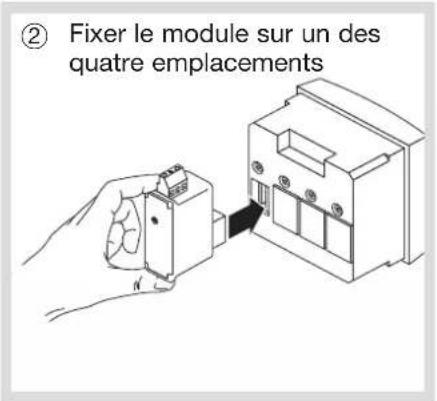

Le produit SM103E doit être hors tension.

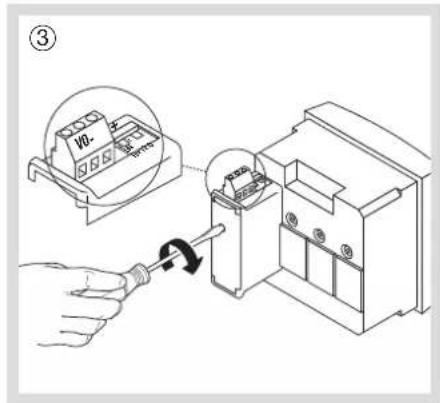

④ Raccorder le bornier en respectant les indications. Remettre sous tension.

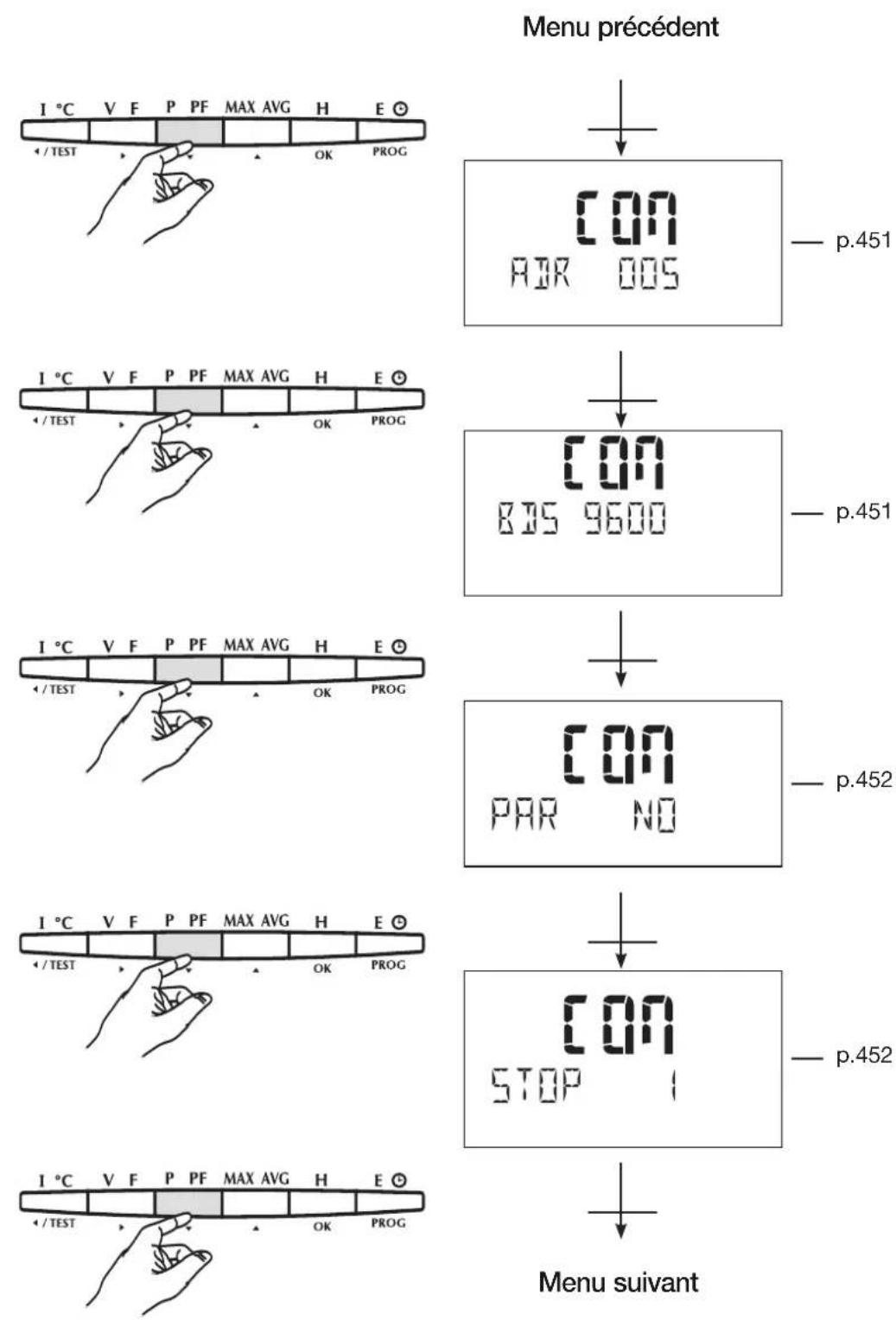

Notes

Adresse de communication

Example: COM ADR = 7

Vitesse de communication

Exemple:BDS=19200bauds

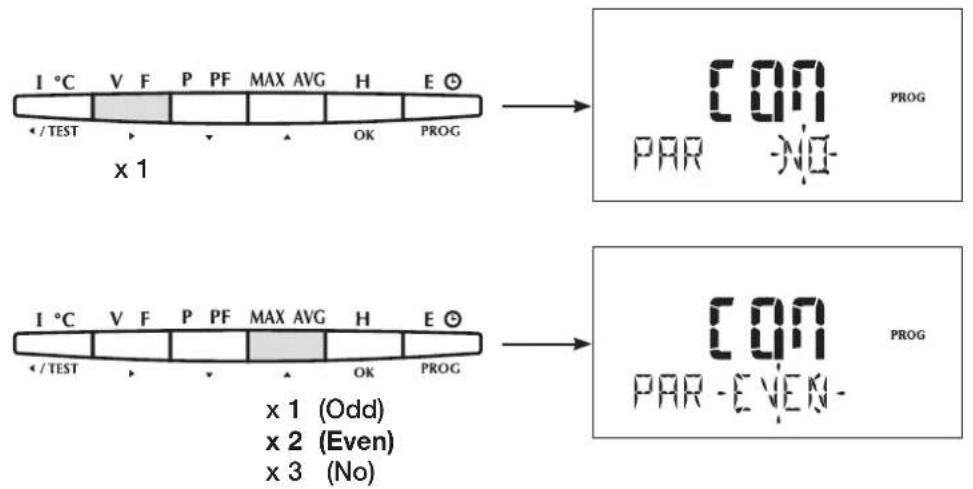

Parité de communication

Example: PAR = Even

Bit de stop de communication

Example: STOP = 2

Le SM103E communique à partir d'un protocole JBUS/MODBUS^® qui implique un dialogue selon une structure maître/esclave. Deux dialogues sont possibles :

• le maitre dialogue avec un esclave et attend sa réponse
• le maitre dialogue avec tous les esclaves sans attendre leur reponse.

Le mode de communication est le mode RTU (Remote Terminal Unit) avec des caractères hexadécimaux composés au minimum de 8 bits.

Trame de communication standard

Elles est composée de :

Adresse de l'esclave Code de la fonction Adresse Données CRC 16

Conformément au protocole JBUS/MODBUS®, le temps intercaractre doit être inférieur à 3 silences, c'est-à-dire au temps d'émission de 3 caractères pour que le message soit traité. Pour exploiter correctement les informations, il est indispensable d'utiliser les fonctions :

3: pour la lecture de n mots (maximum 128).
6: pour l'écriture d'un mot.
8: pour le diagnostic des échanges entre le maître et l'esclave à partir des compteurs 1, 3, 4, 5 et 6.
16: pour l'écriture de n mots (maximum 128).

Nota

En selectionnant l'adresse de I'esclave 0, on transmet un message à tous les apparciels présents sur le réseau (uniquement pour les fonctions 6 et 16).

Remarque

Le temps de réponse (time out question/réponse) est de 250 ms maximum.

Table de communication

Les tables de communication sont disponibles sur le CD Rom fourni avec le module RS485 JBUS/MODBUS® pour SM103E.

Caracteristiques techniques

RS485 2 ou 3 fils half duplex

Vitesse de 2400 à 38400 Bauds

Isolation galvanique 4 kV

mode RTU

Lexique des abréviations

COM Communication
ADR Adresse de l'esclave
BDS Vitesse de communication en bauds (bits par seconde)
PAR Parite de la trame de communication
NO Sans parité
Even Parité paire
Odd Parité impaire
STOP Bip de stop de la trame
1 1 bit de stop
2 2 bits de stop
