Type de produit	Module option ethernet pour centrale de mesure SM103E
Référence	SM213
Marque	Hager
Connectivité	Réseau ethernet 10BaseT ou 100BaseT, prise RJ45
Protocoles supportés	MODBUS/TCP (port 502), JBUS/MODBUS RTU over TCP (port 503), serveur web (port 80)
Nombre de connexions simultanées	4 par protocole (sous réserve du navigateur)
Adresse IP par défaut	192.168.1.1
Masque de sous-réseau par défaut	255.255.255.0
Passerelle par défaut	0.0.0.0
DHCP	Non activé par défaut (non recommandé)
Dimensions	Largeur équivalente à 2 emplacements d'option simple sur SM103E
Alimentation	Via la centrale SM103E (hors tension lors de l'installation)
Température de fonctionnement	-10 à 55 °C
Température de stockage	-20 à 85 °C
Compatibilité électromagnétique	Conforme EN 61326-1 (émission et immunité)
Indicateurs LED	SYS (jaune/vert/éteint), COM (vert/rouge), Link (vert), Activity (jaune)
Fonctionnalités clés	Supervision et exploitation des centrales de mesure via PC ou API
Entretien	Aucun entretien spécifique requis ; respecter les conditions environnementales
Sécurité	Lire la notice avant mise en service ; déconnecter le SM103E avant installation
Pièces détachées / Réparabilité	Non applicable ; module non réparable par l'utilisateur

FOIRE AUX QUESTIONS - SM213 HAGER

Comment installer le module SM213 sur la centrale SM103E ?

Mettez la centrale hors tension. Installez le module sur un emplacement libre à l'arrière du SM103E (largeur 2 emplacements). Raccordez le bornier en respectant les indications, puis remettez sous tension.

Quelle est l'adresse IP par défaut du module SM213 ?

L'adresse IP par défaut est 192.168.1.1, le masque de sous-réseau est 255.255.255.0 et la passerelle est 0.0.0.0. Le DHCP est désactivé par défaut.

Comment accéder au serveur web intégré du SM213 ?

Tapez l'adresse IP du module dans votre navigateur (exemple : http://192.168.1.1). Le serveur web affiche les paramètres principaux, les mesures instantanées, les moyennes et les compteurs.

Quels protocoles de communication sont supportés par le SM213 ?

Le module supporte MODBUS/TCP sur le port 502, JBUS/MODBUS RTU over TCP sur le port 503, et un serveur web sur le port 80. Chaque protocole accepte jusqu'à 4 connexions simultanées.

Que signifient les LED sur le module SM213 ?

LED SYS : éteinte = absence alimentation, jaune fixe = chargement, jaune clignotant = erreur démarrage, vert fixe = fonctionnement normal. LED COM : vert fixe = normal, rouge clignotant = erreur communication, rouge fixe = anomalie. LED Link : éteinte = pas de connexion réseau, verte = connecté. LED Activity : jaune clignotant = échange de trames.

Comment configurer l'adresse IP du module SM213 ?

Accédez au menu de programmation du SM103E (code 100). Naviguez jusqu'à 'Eth Adr IP' et saisissez l'adresse IP en 4 classes (exemple : 191, 158, 1, 7). Validez avec OK.

Puis-je utiliser le DHCP pour configurer le réseau ?

La fonction DHCP est disponible mais non recommandée. Il est préférable de définir une adresse IP fixe après consultation de l'administrateur réseau.

Quels sont les paramètres à configurer pour la passerelle RS485 (modèle SM214) ?

Pour le SM214, configurez l'adresse de communication, la vitesse (400 à 38400 bit/s), la parité (sans, paire, impaire) et le bit de stop (1 ou 2). Le module peut être maître d'un réseau RS485 avec jusqu'à 246 esclaves.

Quelles sont les conditions environnementales de fonctionnement ?

Température de fonctionnement : -10 à 55 °C. Température de stockage : -20 à 85 °C. Le module est conforme à la norme CEM EN 61326-1.

Le module SM213 peut-il être réparé en cas de panne ?

Le module n'est pas réparable par l'utilisateur. En cas de dysfonctionnement, contactez le support Hager ou un installateur agréé.

MODE D'EMPLOI SM213 HAGER

Module ethernet JBUS/MODBUS pour SM103E

Module ethernet + RS485 pour SM103E

FR Notice d'instructions

Opérations préalables.... 1

Informations générales ...... 1

Installation 3

Diagnostic visuel 4

Programmation....5

Entrer en programmation (COde= 100)....5

Configuration ethernet sur SM103E....6

Adresse IP 7

Masque....8

Passerelle 9

DHCP 9

Paramètres associés au protocole MODBUS RTU et à la passerelle RS485.... 10

Adresse de communication.... 11

Vitesse de communication 11

Parité de communication 12

Bit de stop de communication 12

Quitter la programmation.... 12

Serveur web 13

Conditions environnementales et type de test.... 13

Caractéristiques techniques.... 14

Conditions environnementales et type de test.... 14

Table de communication.... 14

Pour la sécurité du personnel et du matériel, il est impératif de bien s'imprégner du contenu de cette notice avant la mise en service.

Au moment de la réception du colis, il est nécessaire de vérifier les points suivants :

• l'état de l'emballage
• le produit n'a pas eu de dommage pendant le transport
• la référence de l'appareil est conforme à votre commande
• l'emballage comprend le produit ainsi qu'une notice d'utilisation.

Informations générales

Le module est disponible en 2 versions :

• Module ethernet (réf. SM213)
• Module ethernet avec passerelle MODBUS RTU (réf. SM214)

Fonctions

Le module option ethernet doit être associé au SM103E. Il met à disposition une connectivité vers un réseau ethernet de type 10BaseT ou 100BaseT. Il permet notamment l'exploitation et la supervision des centrales de mesure à partir d'un PC ou d'un API.

Fonctionnalites et connexions ethernet

• Protocoles MODBUS/TCP
  Port de communication : 502
  Nombre de connexions disponibles : 4
• Protocole JBUS/MODBUS RTU over TCP
  Port de communication : 503
  Nombre de connexions disponibles : 4

La définition d'une adresse MODBUS pour les SM103E est obligatoire pour pouvoir utiliser le protocole MODBUS RTU avec TCP. De plus, pour l'utilisation de la passerelle RS485, il faut définir la liste des paramètres à utiliser : vitesse, bit de stop, parité.

- Serveur web

Nombre de connexions disponibles : 4

Nota

Le nombre de connexions disponibles est soumis au brother utilisé.

Module ethernet (réf. SM213)

• Liaison avec une connectique RJ45.
• Protocole MODBUS/TCP et JBUS/MODBUS RTU avec TCP.
• Serveur web pour la visualisation des grandeurs principales et la configuration du produit.

Module ethernet avec passerelle MODBUS RTU (réf. SM214)

• En plus de la communication ethernet (voir module option ethernet SM213), le module option SM214 met à disposition une liaison série RS485 (2 ou 3 fils) en protocole JBUS/MODBUS®.
  Il permet l'exploitation du SM103E à partir d'un PC ou d'un API.

La passerelle de cette option permet d'utiliser le module en tant que maître d'un réseau Jbus/Modbus sur RS485 avec un maximum de 246 esclaves. Pour cela il faut configurer une adresse Jbus/Modbus différente de 255.

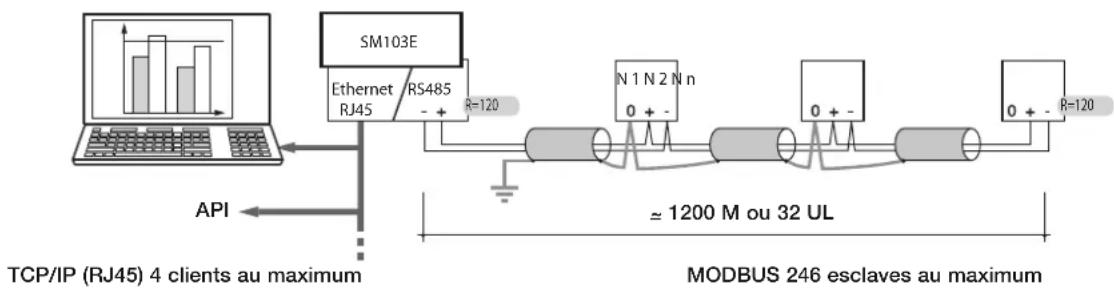

Dans une configuration standard, une liaison RS485 permet de mettre en relation 31 SM102E ou SM103E ou tout autre produit communicant avec un PC ou un automate sur 1200 mètres.


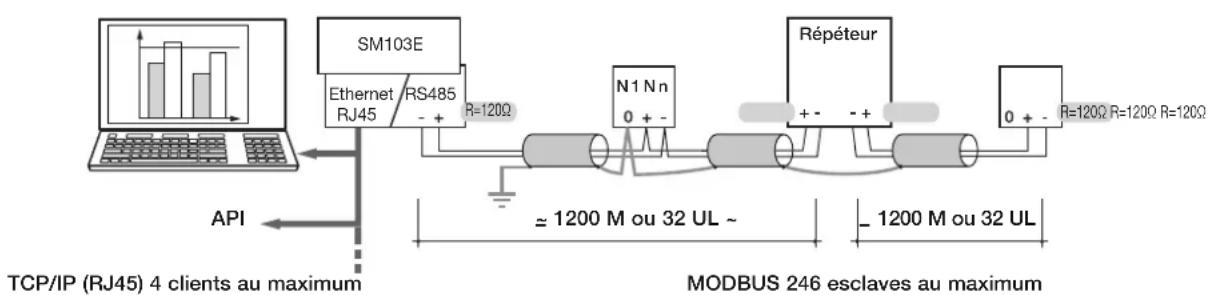


Recommendations

Il est nécessaire d'utiliser une paire torsadée blindée type LIYCY. Dans un environnement perturbé ou sur un réseau important en longueur et en nombre d'appareils, nous conseillons d'utiliser une paire torsadée blindée avec un blindage général type LIYCY-CY.

Si la distance de 1200 mètres ou/et le nombre de 31 appareils sont dépassés, il est nécessaire de raccorder un répéteur (1 voie) ou un éclateur (4 voies) pour permettre un raccordeme nt supplémentaire de SM103E sur plus de 1200 mètres. Pour plus d'informations sur la méthodologie de raccordement, merci de nous consulter.

Nota

Aux deux extrémités de la liaison, il est indispensable de fixer une résistance de 120 ohms qui se trouve sur le module additionnel.

Le produit SM103E doit être hors tension.

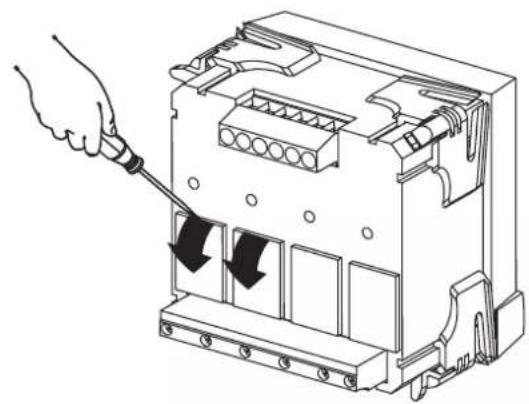

Le module s'installe en face arrière du SM103E. Sa largeur correspond à 2 emplacements d'option simple et il peut être placé sur n'importe quel emplacement.

① Exemple de montage dans l'emplacement 1.

② Fixer le module sur un des quatre emplacements.

④ Raccorder le bornier en respectant les indications. Remettre sous tension.

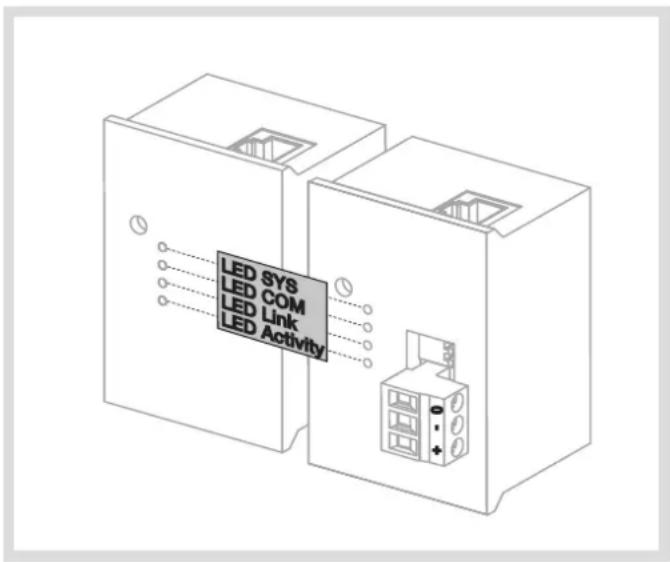

• Témoins lumineux LED

LED Couleur Etat Description
SYS - ÉTEINT Absence d'alimentation électrique interne			Hardware défaillant
			Jaune ALLUMÉ Phase de chargement du logiciel,en attente de démarrage
			CLIGNOTANT 1 sec. Erreur durant la phase de démarrage
			Vert ALLUMÉ Système en fonctionnement
COM Vert ALLUMÉ Fonctionnement normal
			Rouge CLIGNOTANT Erreur de communication ethernet ou RS485
			ALLUMÉ Fonctionnement anormal,vérifier le montage du module ethernet
Link Vert ÉTEINT Pas de connection au réseau ethernet
			ALLUMÉ Réseau ethernet connecté
Activity Jaune CLIGNOTANT Envoi/réception de trames ethernet

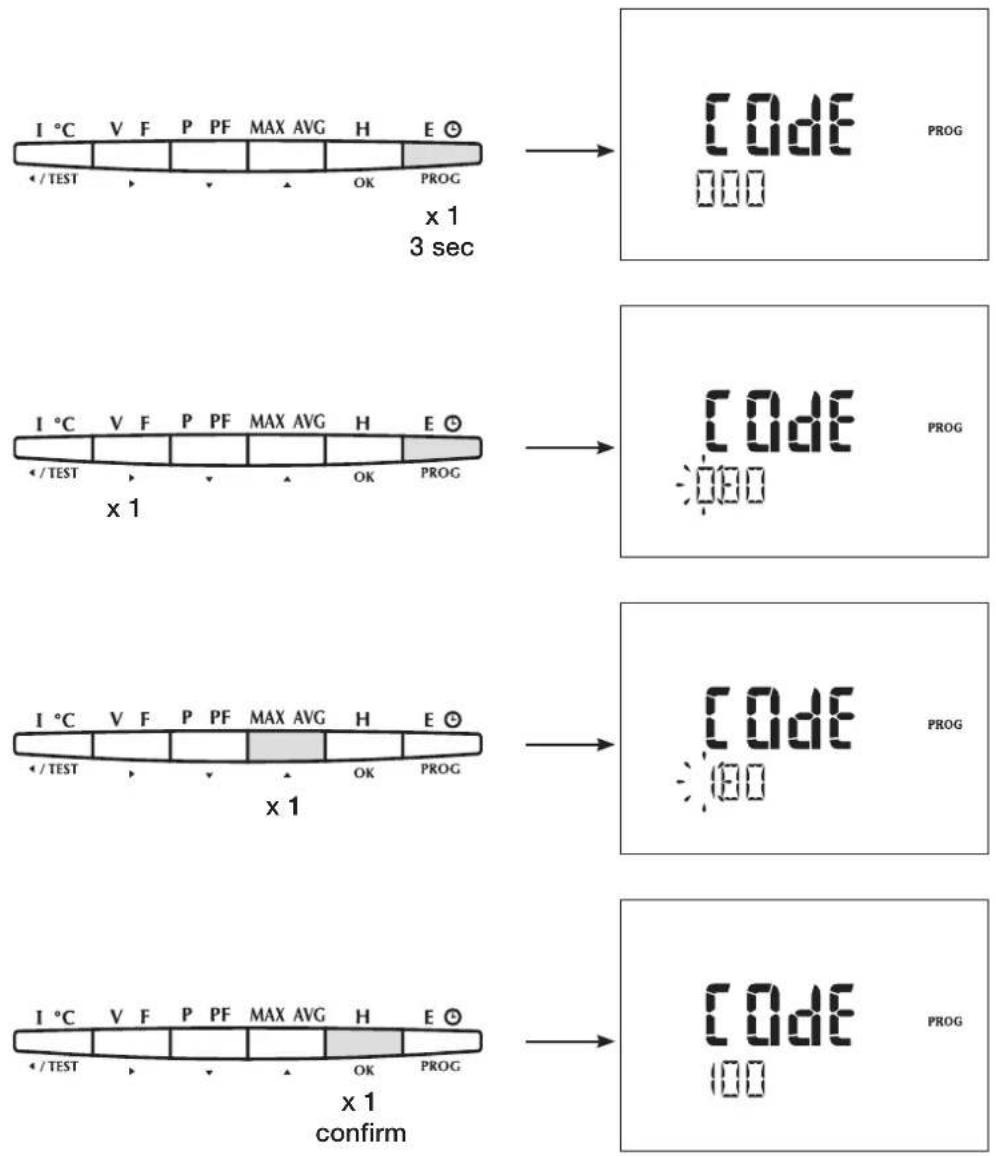

Entrer en programmation (COdE = 100)

Configuration ethernet sur SM103E

Cela consiste à la mise en place des paramètres IP du SM103E connecté à la passerelle

Adresse IP (Eth Adr IP) :

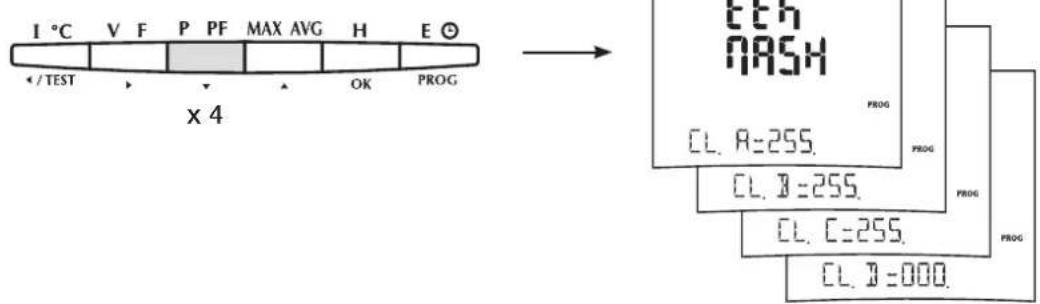

Masque de sous-réseau (Eth MASH) :

La configuration usine est :

• Adresse IP : 192.168.1.1
  • Masque de sous réseau : 255.255.255.0

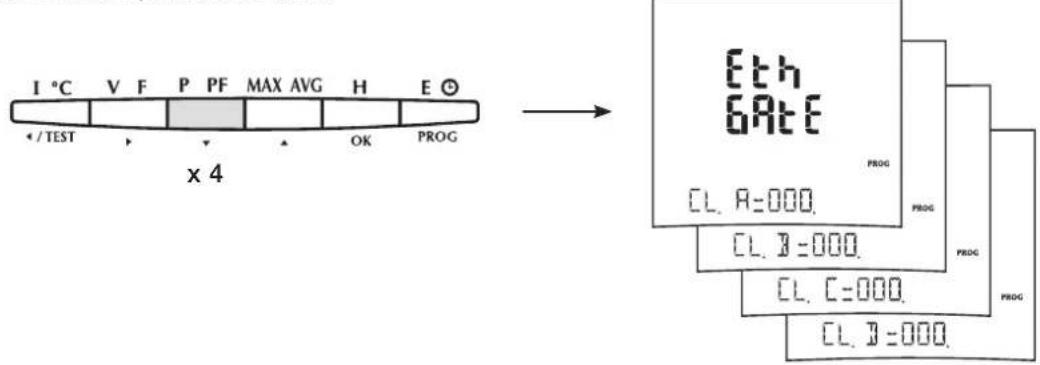

  • Passerelle : 0.0.0.0
• Activation DHCP : NON

Exemple : programmation de l'adresse 191.158.1.7 CLASS A = 191

Exemple : programmation de l'adresse 191.158.1.7 CLASS D = 158

Exemple : programmation de l'adresse 191.158.1.7 CLASS C = 1

Exemple : programmation de l'adresse 191.158.1.7 CLASS C = 7

Procéder comme pour l'adresse IP

Procéder comme pour l'adresse IP

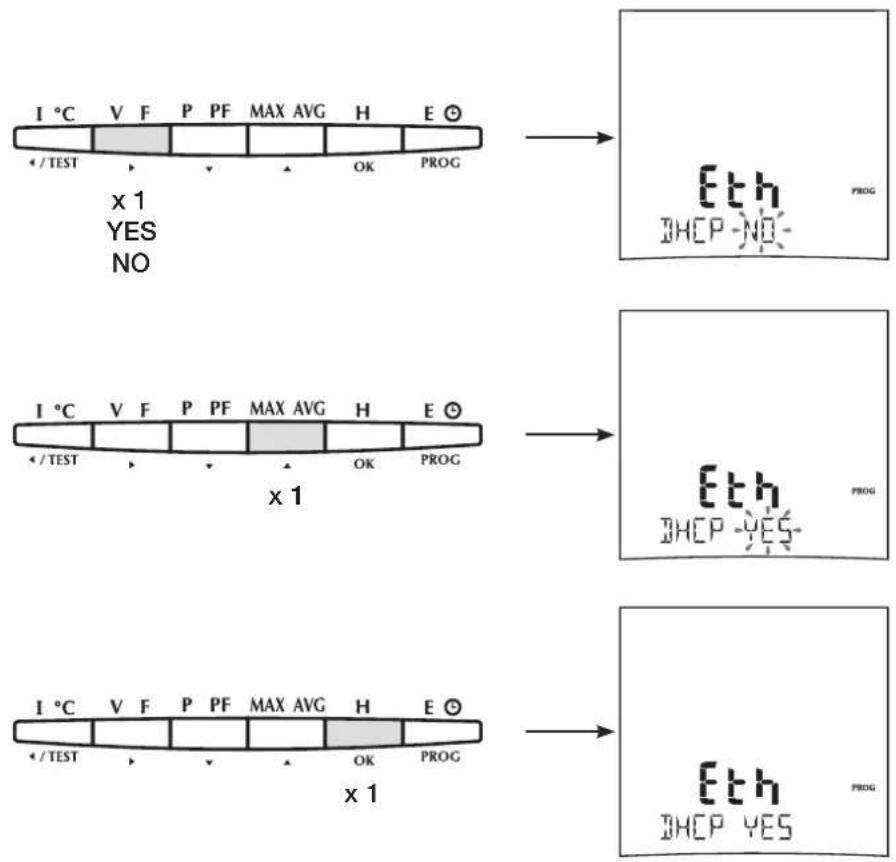

La fonction DHCP n'est pas recommandée.

Rapprochez-vous de l'administrateur du réseau informatique.

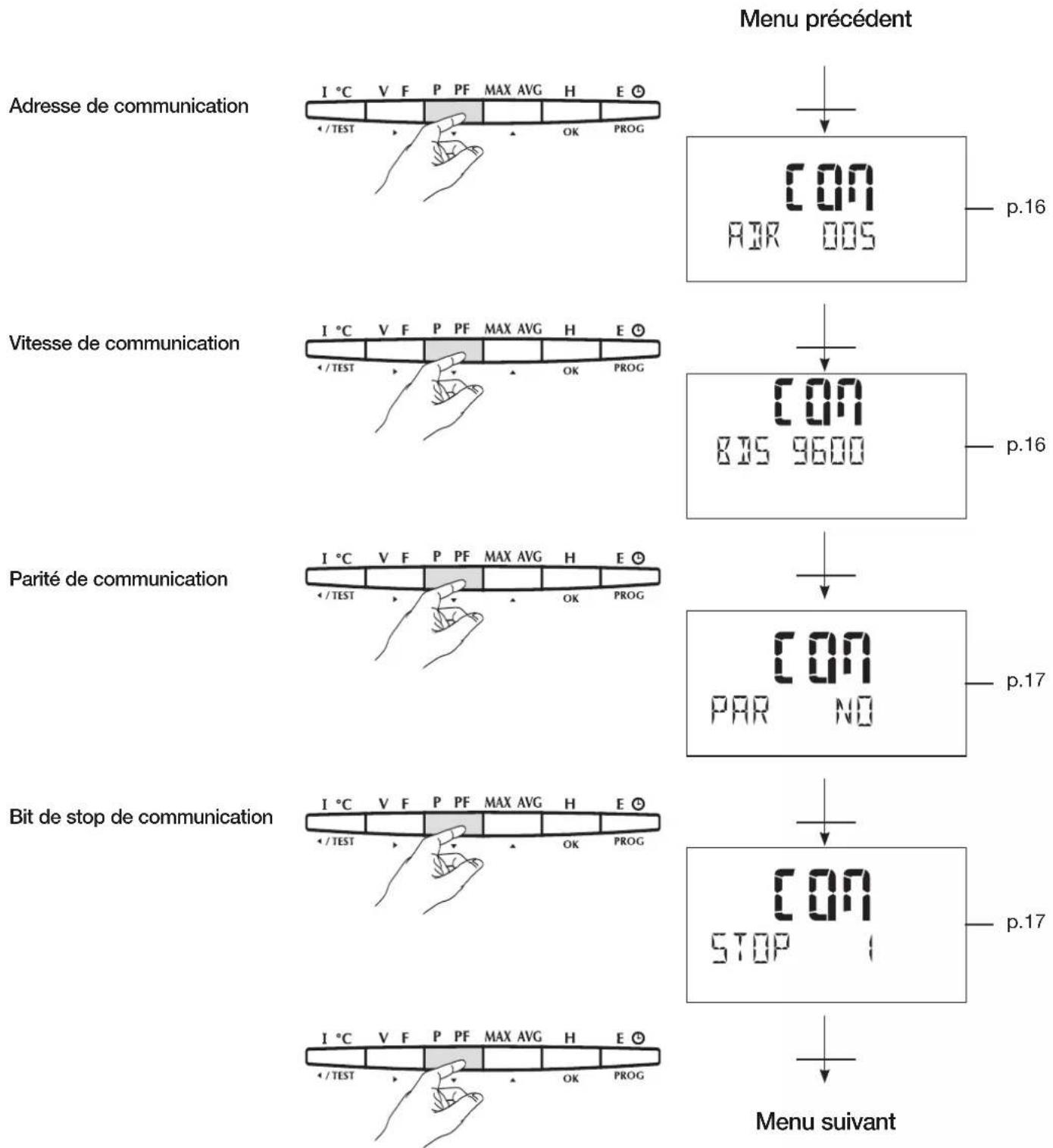

Paramètres associés au protocole MODBUS RTU et à la passerelle RS485

    subgraph A
        G["I °C V F P PF MAX AVG H E ⊙"]
        H["/TEST OK PROG"]
    end

    subgraph B
        I["I °C V F P PF MAX AVG H E ⊙"]
        J["/TEST OK PROG"]
    end

    subgraph C
        K["I °C V F P PF MAX AVG H E ⊙"]
        L["/TEST OK PROG"]
    end

    subgraph D
        M["I °C V F P PF MAX AVG H E ⊙"]
        N["/TEST OK PROG"]
    end

    subgraph E
        O["I °C V F P PF MAX AVG H E ⊙"]
        P["/TEST OK PROG"]
    end

    subgraph F
        Q["I °C V F P PF MAX AVG H E ⊙"]
        R["/TEST OK PROG"]
    end

    subgraph F
        S["I °C V F P PF MAX AVG H E ⊙"]
        T["/TEST OK PROG"]
    end

    subgraph F
        U["I °C V F P PF MAX AVG H E ⊙"]
        V["/TEST OK PROG"]
    end

    subgraph F
        W["I °C V F P PF MAX AVG H E ⊙"]
        X["/TEST OK PROG"]
    end

    subgraph F
        Y["I °C V F P PF MAX AVG H E ⊙"]
        Z["/TEST OK PROG"]
    end

    subgraph F
        AA["I °C V F P PF MAX AVG H E ⊙"]
        AB["/TEST OK PROG"]
    end

    subgraph A
        AC["CON AJR 005 p.16"]
        AD["CON BIS 9600 p.16"]
        AE["CON PAR NO p.17"]
        AF["CON STOP p.17"]
    end

    subgraph B
        AG["Menu précédent"]
        AH["Menu suivant"]
    end

Adresse de communication

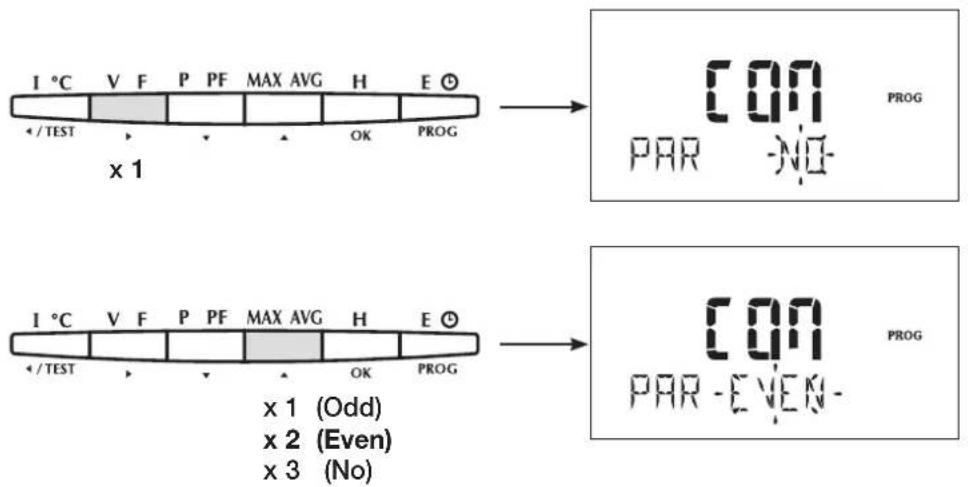

Parité de communication
Example : PAr = EvEn

Le serveur web est accessible en tapant l'adresse IP du produit dans votre navigateur internet.

Adresse IP du SM103E : 19.168.1.0

Adresse URL : http://19.168.1.0

Le serveur web met à disposition en visualisation :

• Les principaux paramètres de base du SM103E
• Les principales mesures instantanées, moyennes et les compteurs.

Conditions environnementales et type de test

Compatibilité électromagnétique :

- Module connecté sur un SM103E

		Critères de performance exigés
Norme générale sur les émissions EN 61326-1	(2006)
Emissions conduites EN 55011
Emissions irradiées EN 55011 Groupe 1, classe	B
Emission de courant harmonique EN 61000-3-2	Groupe 1, classe B
Oscillations et fluctuations de tension EN 61000-3-3 Classe A
Norme générale sur l’immunité EN 61326-1 (2006)
Décharges électrostatiquesNiveau de décharges d’airDécharges de contact	EN 61000-4-2niveau = ± 8 kVniveau = ± 4 kV	B
Champ électromagnétique irradié80-1000 MHz1000-000 MHz000-700 MHz	EN 61000-4-3AM : 1 kHz à 80%niveau = 10 V/mniveau = 3 V/mniveau = 1 V/m	A
Salve électrique transitoire rapideLignes d’alimentation en tensionLignes d’E/S en tension	EN 61000-4-4niveau = ± 2 kVniveau = ± 1 kV	B
Surtensions 1,2/50 μsLignes d’alimentation AC (MD)Lignes d’alimentation AC (MC)Lignes d’E/S en tension (MC)	EN 61000-4-5niveau : ± 1 kVniveau : ± 2 kVniveau : ± 1 kV	B
Perturbations conduites induites par AMChamps de radiofréquence	EN 61000-4-6niveau = 3 VrmAM : 1 kHz à 80 %	A
Champ magnétique de fréquence de régime 50 Hz	EN 61000-4-8niveau = 30 A/m	A
Variations de tension/DIPSLignes d’alimentation en tension	EN 61000-4-11Réduction 100 % ; 1 perRéduction 60 % ; 10 perRéduction 30 % ; 5 perRéduction >95 % ; 50 per	BCCCC

Conditions environnementales et type de test

- Conditions environnementales

Température fonctionnement -10 à 55 °C

Température de stockage -20 à 85 °C

RS485

Spécification électrique RS485 EIA 2 fils half duplex

Vitesse de transmission 400 à 38400 Bit/s

Bit de stop 1, 2

Parité sans, paire, impaire

Nombre maximal d'esclaves 246

Ethernet

Spécification électrique RJ45 Norme IEEE 802-3 isolation : 1500V

Les tables de communication sont disponibles sur le CD-Rom fourni avec le module ethernet SM213 et le module ethernet/RS485 SM214.
