Caractéristiques techniques	Perceuse sans fil HiKOKI WH14DCL, tension 14,4 V, moteur sans balais, couple maximal 60 Nm, vitesse à vide 0-1 800 tr/min.
Utilisation	Idéale pour le perçage et le vissage dans divers matériaux, adaptée aux professionnels et aux bricoleurs.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie et des outils de perçage, nettoyer le filtre d'air si applicable.
Sécurité	Utiliser des lunettes de protection, des gants et s'assurer que la zone de travail est dégagée avant utilisation.
Informations générales	Poids léger, design ergonomique, compatible avec les batteries HiKOKI 14,4 V, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - WH14DCL HiKOKI

Comment charger la batterie de la perceuse HiKOKI WH14DCL ?

Pour charger la batterie, insérez la batterie dans le chargeur fourni et branchez-le sur une prise électrique. Assurez-vous que le témoin de charge s'allume pour indiquer que la batterie est en cours de chargement.

Quelle est la capacité de la batterie de la HiKOKI WH14DCL ?

La HiKOKI WH14DCL est équipée d'une batterie de 14,4 V avec une capacité de 3,0 Ah.

Comment régler le couple sur la perceuse HiKOKI WH14DCL ?

Pour régler le couple, tournez le sélecteur de couple situé juste au-dessus du mandrin. Choisissez le niveau de couple souhaité en fonction du matériau à percer ou visser.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la batterie est correctement chargée et insérée. Assurez-vous également que le bouton de sécurité est désactivé. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Comment remplacer la mèche sur la perceuse HiKOKI WH14DCL ?

Pour remplacer la mèche, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez la nouvelle mèche et resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

La perceuse émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec le moteur ou le mandrin. Arrêtez immédiatement l'utilisation et inspectez la perceuse. Si nécessaire, contactez le service après-vente pour une réparation.

Quel est le poids de la HiKOKI WH14DCL ?

La HiKOKI WH14DCL pèse environ 1,5 kg sans la batterie.

Est-ce que la HiKOKI WH14DCL est adaptée pour percer dans le béton ?

La HiKOKI WH14DCL peut percer dans des matériaux durs, mais pour le béton, il est recommandé d'utiliser une perceuse à percussion pour de meilleurs résultats.

Comment nettoyer et entretenir ma perceuse HiKOKI WH14DCL ?

Pour nettoyer la perceuse, utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser des liquides. Vérifiez régulièrement l'état de la batterie et du mandrin, et lubrifiez les pièces mobiles si nécessaire.

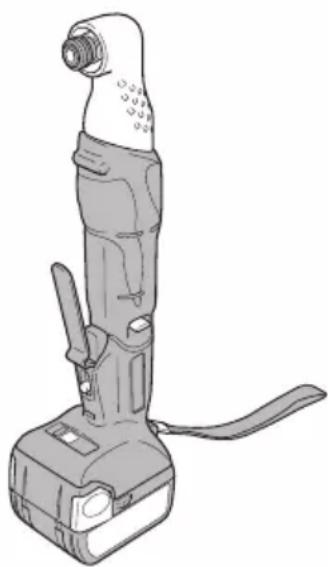

MODE D'EMPLOI WH14DCL HiKOKI

Batterie rechargeable Taquet Couvercle de batterie Bornes Orifices de ventilation Tirer vers l’extérieur Insérer Poignée Pousser Chargeur Lampe témoin Ligne Mèche Mouvement Manchon-guide Orifice hexagonal de l’enclume Levier interrupteur Sélecteur Indices

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise et/ou la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité sur l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière ou les vapeurs. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique. 03Fre_WH14DCL_WE 8/3/09, 14:461920 Français e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Utilisation et entretien de l’outil à batterie

a) Recharger uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté pour un type de batterie peut constituer un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques exclusivement avec les batteries désignées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. c) Lorsque la batterie n’est pas utilisée la garder à l’écart d’objets métalliques tels que trombones, pièces, clés, clous, vis ou autres petits objets métalliques pouvant interférer avec les bornes de la batterie. L’interférence avec les bornes de la batterie peut entraîner des brûlures ou un incendie. d) Dans des conditions extrêmes, du liquide peut couler de la batterie ; éviter tout contact. En cas de contact accidentel, rincer à l’eau. En cas de contact avec les yeux, consulter un médecin. Le liquide de la batterie peut entraîner des irritations ou des brûlures.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. PRECAUTIONS Maintenir les enfants et les personnes infirmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

1. Outil portatif destiné au serrage et au desserrage

des vis. Utiliser l’outil uniquement à ces fins.

2. Mettre des tampons dans les oreilles pour une

utilisation prolongée.

3. Manipuler le chargeur d’une seule main est

extrêment dangereux. Dès lors, toujours le tenir fermement des deux mains.

4. Après avoir installé la mèche, tirer légèrement sur

celle-ci pour s’assurer qu’elle est fermement fixée. En effet, si la mèche n’est pas bien mise en place, ele pourrait se détacher de l’outil et provoquer un accident.

5. Utiliser la mèche qui correspond à la vis.

6. Le fait de serrer une vis avec la visseuse à choc

d’angle à un angle inadéquate peut endommager la tête de la vis et de plus, il est impossible de transmettre la force requise à cette vis. Dès lors, toujours serrer les vis en alignant la visseuse perpendiculairement à celles-ci.

7. Chargez toujours la batterie à une température de

0°C – 40°C. Le fait de charger la batterie à des températures inférieures à 0°C ou supérieures à 40°C peut nuire à la qualité du chargement et réduire la durée de vie de la batterie. La température la plus appropriée serait de 20 – 25°C.

8. Quand une charge a été effectuée, laissez le chargeur

au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie. Ne pas recharger la batterie pendant plus de deux heures.

9. Ne laissez pas de corps étrangers pénétrer par le

trou de raccord de la batterie rechargeable.

10. Ne désassemblez jamais la batterie rechargeable et

11. Ne court-circuitez jamais la batterie rechargeable.

Le fait de court-circuiter la batterie génèrera un courant électrique élevé et une surchauffe, ce qui entrainera la brûlure ou l’endommagement de la batterie.

12. Ne jetez pas la batterie au feu. Elle pourrait exploser.

13. Pour le forage dans un mur, le sol ou le plafond,

vérifiez qu’il n’y a pas présence de cordons électriques enfouis, etc.

14. Apportez la batterie au magasin où vous l’avez

achetée dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

15. L’utilisaiton d’une batterie usagée endommagera

16. Ne pas insérer d’objets dans les fentes de ventilation

du chargeur. Ne pas introduire d’objets métalliques ou des pro duits inflammables dans les fentes d’aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur. PRÉCAUTIONS RELATIVES A LA BATTERIE AU LITHIUM ION Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le

moteur s'arrête. Dans ce cas de figure, chargez immédiatement la batterie.

2. En cas de surcharge de l'outil, actionnez le

commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil. 03Fre_WH14DCL_WE 8/3/09, 14:462021 Français SPECIFICATIONS OUTIL ELECTRIQUE

3. En cas de surchauffe due à un travail trop intensif,

l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afin d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne

s’accumulent pas sur la batterie. 䡬 Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie. 䡬 Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie. 䡬 Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière. 䡬 Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).

2. Ne percez pas la batterie à l’aide d’un objet pointu tel

qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.

3. N’utilisez pas une batterie dont l’extérieur est

déformé ou laisse penser qu’elle est défectueuse.

4. N’insérez pas la batterie à l’envers (pôles inversés).

5. Ne raccordez pas directement la batterie à une prise

électrique ou à un allume-cigare.

6. N’utilisez pas la batterie à d’autres fins que celle

7. En cas d’échec du chargement d’une batterie, même

après un certain délai, arrêtez immédiatement le rechargement.

8. N’exposez pas la batterie à des températures ou à

une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

9. Maintenez à la batterie à l’écart de toute flamme en

cas de détection d’une fuite ou d’une mauvaise odeur.

10. Ne pas utiliser à proximité d’une source puissante

d’électricité statique.

11. En cas de fuite de la batterie, de mauvaise odeur,

de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus. PRECAUTION

1. En cas de projection dans les yeux de liquide ayant

fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.

2. En cas de projection de liquide ayant fuit de la batterie

sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur,

de surchauffe, de décoloration, de déformation et/ ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile. 䡬 Ne pas mettre d’objet conducteur d’électricité, tels que clous, fil d’acier, de cuivre ou autre fil dans la mallette de rangement. 䡬 Soit ranger le bloc de pile avec l’outil électrique ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifices de ventilation soient dissimulés afin d’éviter les courts-circuits. (Voir la Fig. 1) Modéle WH14DCL Vitesse à vide 0-2100 min

Les accessoires à option sont sujets à changement sans préavis. AMPPLICATION 䡬 Enfoncement et extraction de vis mécaniques, vis de bois, vis de taraudage, etc.

1. Retrait de la batterie

Maintenir fermement la poignée et pousser le taquet de la batterie pour l’enlever (Voir Fig. 1 et 2). ATTENTION Ne jamais court-circuiter la batterie.

2. Mise en place de la batterie

Insérer la batterie tout en respectant la polarité (voir Fig. 2). CHARGE Avant d’utiliser l’outil électrique, chargez la pile comme suit.

1. Brancher le cordon d’alimentation du chargeur sur

une prise secteur. Quand vous raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge. (À intervalles d’une seconde)

2. Insérer la batterie dans le chargeur.

Insérez fermement la batterie dans le chargeur, jusqu’à ce que la ligne soit visible, comme cela est indiqué dans la Fig. 3, 4.

Quand vous insérez une batterie dans le chargeur, la recharge commence et la lampe témoin s’allume en rouge. Quan la batterie est complètement chargée, la lampe témoin clignote en rouge. (À intervalles d’une seconde) (Voir Tableau 1) (1) Indication de la lampe témoin Les indications de la lampe témoin sont expliquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable. Tableau 1 Indications de la lampe témoin S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) S’allume sans interruption S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Eteint pendant 0,1 seconde) S’allume sans interruption Avant la recharge Clignote Pendant la recharge Recharge terminée S’allume Clignote Recharge impossible Clignote Anomalie de la batterie ou du chargeur Batterie en surchauffe. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Veille en surchauffe S’allume La lampe témoin s’allume ou clignote en rouge. La lampe témoin s’allume en vert. 03Fre_WH14DCL_WE 8/3/09, 14:462223 Français (2) Au sujet de la température de la batterie rechargeable Les plages de température de la batterie rechargeable sont indiquées dans le Tableau 2; en outre, vous devez laisser refroidir une batterie qui a chauffé avant de la recharger. Tableau 2 Plages de recharge de la batterie (3) Au sujet du temps de recharge Le temps de recharge indiqué sur le Tableau 3 est comme suit: Tableau 3 Temps de recharge (à 20°C) REMARQUE Le temps de recharge peut varier selon la température et la tension de la source.

4. Débrancher le cordon d’alimentation secteur de la

5. Tenir fermement le chargeur et dégager la batterie.

REMARQUE Après l’utilisation, commencer par sortir les batteries du chargeur, puis conserver les batteries correctement. Comment prolonger la durée de vie des batteries (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. (2) Eviter d’effectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. ATTENTION 䡬 Si le chargeur de batterie a été utilisé en continu, une surchauffe risque de se produire, ce qui peut provoquer des dysfonctionnements. Une fois la recharge terminée, attendez 15 minutes avant la prochaine recharge. 䡬 Si vous rechargez la batterie alors qu’elle est encore chaude (soit parce que vous venez de l’utiliser, soit parce qu’elle a été exposée au soleil), il est possible que la lampe témoin clignote en vert. La batterie ne sera pas rechargée. Le cas échéant, laissez la batterie refroidir avant de la recharger. 䡬 Quand la lampe témoin clignote rapidement en rouge (à intervalles de 0,2 seconde), vériffier le chargeur et retirer tout objet étranger qui serait tombé dans l’ouverture lors de la mise en place. S’il n’y a rien d’amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé.

AVANT LA MISE EN MARCHE

1. Installation et vérification de l’environnement de

travail Vérifier si l’environnement de travail est adéquat en suivant les précautions ci-dessus. UTILISATION

1. Mise en place de la mèche

Pour installer la mèche, toujours se reporter aux démarches suivantes. (Fig. 5) (1) Repousser le manchon-guide vers l’avant. (2) Insérer la mèche dans l’orifice hexagonal de la douille. (3) Relâcher le manchon-guide et le replacer à sa position originale. ATTENTION Si le manchon-guide n’est pas replacé à sa position originale, la mèche n’est pas installée correctement.

2. Retrait de la mèche

Procéder dans le sens inverse de l’installation de la mèche.

3. Vérifiez se la batterie a été correctement installée

4. Vérifiez la direction de rotation.

La mèche tourne dans le sens horaire (vu de l’arriére) quand on appuie sur côté-R du sélecteur. En appuyant sura côté-L du sélecteur la mèche tourne dans le sens anti-horaire (Voir Fig. 6) (Les repères

sont marqués sur le corps).

5. Fonctionnement de l'interrupteur

ATTENTION 䡬 Avant d’utiliser l’outil, vérifier que le levier interrupteur revient bien en position lorsqu’il est tiré et relâché. Un défaut de fonctionnement du levier interrupteur peut entraîner une blessure. 䡬 Ne pas suspendre la visseuse à choc d’angle par le levier interrupteur à une ceinture ou article quelconque. La visseuse à choc d’angle pourrait tomber et causer un accident. De plus, ceci pourrait également endommager le levier interrupteur. 䡬 Vérifier que le bouton de verrouillage est sur la position OFF avant de transporter la visseuse à choc d’angle. L’interrupteur de verrouillage, lorsque celui-ci est sur la position ON, pourrait être activé par inadvertance pendant le transport de la visseuse à choc d’angle, ce qui entraînerait un risque de blessures. 䡬 Ne pas porter la visseuse à choc d’angle par le levier interrupteur. Ceci peut causer un mauvais fonctionnement. 䡬 Faire attention à ne pas pincer votre doigt entre le levier interrupteur et la visseuse à choc d’angle. Ceci peut entraîner un risque de blessure. 䡬 L’interrupteur est activé lorsque le levier interrupteur est tiré après avoir glissé le bouton de verrouillage sur la position ON. Il est désactivé lorsque le levier interrupteur est relâché. (Voir Fig. 7) 䡬 La vitesse de rotation de la foreuse peut être contrôlée en faisant varier la force avec laquelle on appuie sur l’interrupteur. En appuyant légèrement sut l’interrupteur, la vitesse est basse et elle augmente lorsqu’on appuie plus fort. 䡬 S’assurer de toujours remettre le bouton de verrouillage sur la position OFF une fois terminé. (Voir Fig. 7) Températures Batterie rechargeable de recharge de la batterie

Chargeur UC18YRSL Batterie BSL1430 Env. 45 min. 03Fre_WH14DCL_WE 8/3/09, 14:462324 Français REMARQUE 䡬 La vitesse de rotation de la foreuse peut être contrôlée en faisant varier la force avec laquelle on appuie sur l’interrupteur. En appuyant légèrement sur l’interrupteur, la vitesse est basse et elle augmente lorsqu’on appuie plus fort. 䡬 Ne pas utiliser la visseuse à choc d’angle lorsque le bouton de verrouillage est sur une position intermédiaire. Si elle est utilisée alors que le bouton de verrouillage est sur une position intermédiaire, l'interrupteur pourrait être soudainement désactivé pendant le travail ou activé pendant le transport. Lors du changement de position du bouton de verrouillage, le glisser jusqu’à ce qu’il s’enclenche de manière fiable sur la position ON ou OFF. 䡬 Ne pas changer la position du bouton de verrouillage pendant que le levier interrupteur est tiré. Changer la position du bouton de verrouillage uniquement lorsque le levier interrupteur est relâché. 䡬 Ne pas poser la visseuse à choc d’angle de manière à ce que le levier interrupteur soit tourné vers le bas. Ceci pourrait activer l’interrupteur suite à la pression sur le levier interrupteur. 䡬 Ne pas glisser le levier interrupteur dans le sens opposé de la visseuse à choc d’angle. Ceci peut causer un mauvais fonctionnement.

6. Serrage et desserrage des vis

Installer une mèche correspondant à la vis, faire coincider la mèche avec les rainures sur la tête de la vis, puis commencer à serrer. Appuyer sur la visseuse à choc d’angle juste assez pour que la mèche tienne dans la rainure. ATTENTION Si l’on serre trop longtemps une vis avec la visseuse à choc d’angle, elle peut se briser. Serrer une vis avec la visseuse à choc d'angle avec un angle peut endommager la tête, il est alors impossible de transmettre la force requise à la vis. Aligner la visseuse à choc d'angle perpendiculairement aux vis.

7. A propos de l’indicateur de puissance résiduelle de

la batterie Lorsque vous appuyez sur le commutateur de puissance résiduelle de la batterie, le témoin lumineux de puissance batterie s’allume et vous pouvez vérifier la puissance résiduelle. (Fig. 8) Lorsque vous relâchez le commutateur d’indication de puissance batterie, le témoin de puissance batterie résiduelle s’éteint. Le tableau 4 présente les conditions d’illumination du témoin et l’état de puissance de la batterie. Le témoin lumineux de puissance batterie résiduelle peut s’allumer différemment selon la température ambiante et les caractéristiques de la batterie. Utilisez donc ce tableau comme référence. NOTA 䡬 Ne donnez pas de choc violent au panneau de commutation et ne le cassez pas. Cela peut provoquer des défaillances. 䡬 Pour limiter la consommation de puissance de la batterie, le témoin de puissance résiduelle de la batterie ne s’allume que pendant l’activation du commutateur d’indication de puissance résiduelle.

PRECAUTIONS DE FONCTIONNEMENT

1. Repos de l’appareil après un travail continu

Après un travail de serrage de boulons effectué de façon continue, laisser l’outil reposer pendant environ 15 minutes lors du remplacement de la batterie. La température du moteur, de la gâchette, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage. REMARQUE Ne touchez pas le boîtier du marteau, car il devient très chaud lors d’un travail continu.

2. Précautions d’utilisation du sélecteur de réglage de

vitesse Ce sélecteur comprend un circuit électronique intégré qui fait varier à l’infini la vitesse de rotation. Par conséquent, si la gâchette de sélection n’est tirée que légèrement (faible vitesse de rotation) et le moteur est arrêté tout en vissant des vis en continu, les composants du circuit électronique risquent de chauffer et d’être endommagés.

3. Utiliser le couple de serrage adapté à chaque type de vis

Le couple de serage approprié varie en fonction du matériau et de la taille de la vis, ainsi que le matériau dans lequel elle est vissée. Par conséquent, utiliser un temps de serrage approprié. Plus particulièrement, si l’on utilise un long temps de serrage dans le cas de vis de taiffe inférîeure à M8, celles-ci peuvent se briser parce que trop longtemps serrées. Dès lors, vérifier, avant toute chose, le couple et le temps de serrage. Puissance résiduelle de la batterie La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus vite possible. Tableau 4 Etat de la lampe La puissance résiduelle de la batterie est suffisante La puissance résiduelle de la batterie est à la moitié 03Fre_WH14DCL_WE 8/3/09, 14:462425 Français

4. Travailler à un couple de serrage convenable pour le

boulon percuté Le couple de serrage optimal pour écrous et boulons diffère en fonction de la matière et de la taille des écrous et des boulons. Un couple de serrage frop important pour un petit boulon risque de déformer ou de fendre lee boulon. Le couple augment proportionnellement au temps de fonctionnement. Utiliser le réglage d’échelle et le temps de fonctionnement appropriés pour le boulon.

5. Vérifier le couple de serrage

Les facteurs suivants contributent à une réduction du couple de serrage. Ainsi, vérifier le couple de serrage réel désiré en serrage quelques boulons avec une clé dynamométrique à main avant d’effecteur le travail. Facteurs influençant le couple de serrage. (1) Tension Si la marge de décharge est atteine, la tension décroît et le couple e serrage diminue. (2) Temps de fonctionnement Le couple de serrage augmente quand le temps de fonctionnement augmente. Toutefois, le couple de serrage n’augmente pas au-dessus d’une certaine valeur, ceci même si l’appareil fonctionne pendant longtemps. (3) Diamètre de boulon Le couple de serrage varie en fonction de la taille du boulon. En règle générale, un boulon de diamètre plus large nécessite un couple de serrage plus important. (4) Conditions de serrage Le couple de serrage diffère selon le rapport de couple, la classification et la longueur des boulons et ceci même si des boulons ayant des filetages de dimensions identiques sont utilisés. Le couple diffère aussi en fonction de l’état du métal à la surface à travers lequel les boulons doivent être serrés.

Utiliser une mèche brisée ou usée présente un danger réel, car ce genre de mèche peut jaillir de l’outil. Remplacer la mèche.

2. Vérifiez régulièrement toutes les vis de fixation

Vérifiez régulièrement toutes les vis de fixation et assurez-vous qu’elles sont bien serrées. S’il advient qu’une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de sérieux dangers.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le “cœur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Nettoyage de l’extérieur

Quand la visseuse à choc d’angle est sale, essuyez la avec un chiffon sec et doux ou un chiffon imbibé d’eau savonneuse. N’utilisez pas de solvant au chlore, d’essence ou de diluant, car ils font fondre les matières plastiques.

Rangez la visseuse à choc d’angle dans un endroit où la température est inférieure à 40°C et hors de portée des enfants.

6. Liste des pièces de rechange

ATTENTION Les réparations, modifications et in spections des outils électriques HiKOKI doivent être confiées à un service après-vente HiKOKI agréé. Il sera utile de présenter cette liste de pièces au service après-vente HiKOKI agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques HiKOKI sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable.

vis important sur les batteries pour outils électriques sans fil HiKOKI Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fil s’il est utilisé avec une batterie autre que celle que nous avons spécifié, ou encore si la batterie est démontée et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes). GARANTIE Nous garantissons que l’ensemble des Outils électriques HiKOKI sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d’emploi, dans un service d’entretien autorisé. REMARQUE : Par suite du programme permanent de recherche et de développement HiKOKI, ces spécific ations peuvent faire l’objet de modifications sans avis préalable. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO 4871. Niveau de puissance sonore pondérée A: 103 dB (A) Niveau de pression acoustique pondérée A: 92 dB (A) Incertitude KpA: 3 dB (A) Porter une protection de l’ouïe. Valeurs totales des vibration (somme vectorielle triaxiale) déterminée conformément à EN60745. Serrage par percussion de fixations à la capacité maximale de l’outil: Valeur d’émission de vibration ah, = 20,7 m/s

03Fre_WH14DCL_WE 8/3/09, 14:462526 Français AVERTISSEMENT 䡬 La valeur d’émission de vibration en fonctionnement de l’outil électrique peut être différente de la valeur déclarée, en fonction des utilisations de l’outil. 䡬 Pour identifier les mesures de protection de l’utilisateur fondées sur une estimation de l’exposition en conditions d’uitilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements). 03Fre_WH14DCL_WE 8/3/09, 14:462627 Italiano

1 No. de modèle 2 No. de série 3 Date d'achat 4 Nom et adresse du client 5 Nom et adresse du revendeur (Cachet portant le nom et l'adresse du revendeur)

Nous déclarons sous notre entière responsabilité que la Visseuse à choc d'angle à batterie, identifi ée par le type et le code d'identifi cation spécifi que *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci-dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s'applique aux produits désignés CE.
