Type de produit	Chauffe-eau gaz à condensation
Marque	ELM LEBLANC
Modèle	LCC 27 PVHF1 (Ondea Hydrosmart CONDENS)
Catégorie	Chauffe-eau instantané
Usage	Production d'eau chaude sanitaire intensive
Alimentation électrique	230 V - 50 Hz, 116 W
Puissance utile	6 à 47 kW (modulante)
Débit maxi (ΔT 25°C)	27 L/min
Débit minimal de fonctionnement	2,5 L/min
Pression d'eau mini/maxi	0,3 / 12 bars
Rendement sur PCI	Jusqu'à 104% (condensation)
Émissions de NOx	< 70 mg/kWh (classe 5)
Température des gaz brûlés mini/maxi	29°C / 60°C
Type de raccordement	C13, C33, B23, C43, C53, C83
Mode d'évacuation	Ventouse Ø 80/125 mm ou bitube Ø 80/80 mm

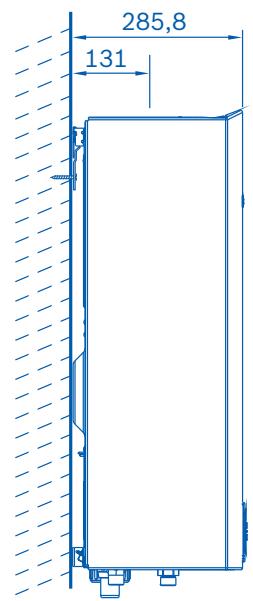

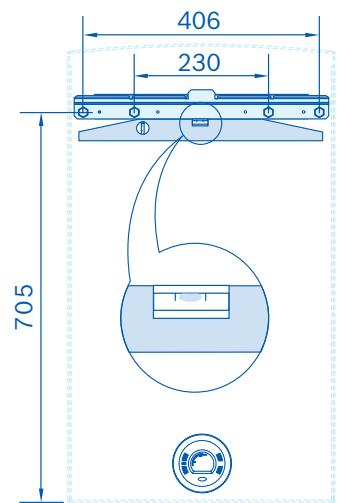

Dimensions (L x P x H)	452 x 286 x 775 mm
Poids	31 kg
Protection	IP X4D
Niveau sonore	59 dB(A)
Affichage	Écran digital à cristaux liquides
Compatibilité solaire	Oui (reconnaissance automatique)
Montage en cascade	Jusqu'à 4 appareils (108 L/min max)

FOIRE AUX QUESTIONS - LCC 27 PVHF1 ELM LEBLANC

Quelle est la différence entre le chauffe-eau LCC 27 PVHF1 et un chauffe-eau classique ?

Le LCC 27 PVHF1 est un chauffe-eau gaz à condensation offrant un rendement jusqu'à 104% sur PCI, contre environ 90% pour un modèle standard. Il récupère la chaleur des fumées pour préchauffer l'eau, ce qui réduit la consommation de gaz et les émissions de CO2.

Quels types de gaz sont compatibles avec ce modèle ?

Il existe deux versions : une pour le gaz naturel (code 7 703 311 059) et une pour le butane/propane (code 7 703 411 056). Vérifiez le code article sur l'emballage ou la plaque signalétique.

Comment installer l'évacuation des fumées ?

L'appareil accepte deux types d'évacuation : ventouse concentrique (Ø 80/125 mm) ou bitube (Ø 80/80 mm). Les accessoires de raccordement (coudes, allonges, terminaux) sont disponibles. Respectez les configurations C13, C33, B23, C43, C53 ou C83 selon votre installation.

Quelle pression d'eau est nécessaire au fonctionnement ?

La pression d'eau doit être comprise entre 0,3 bar (minimum) et 12 bars (maximum). Si la pression est inférieure, installez un surpresseur ; si elle est supérieure, un réducteur de pression est recommandé.

Puis-je raccorder plusieurs appareils en cascade ?

Oui, jusqu'à 4 appareils peuvent être montés en parallèle grâce au kit cascade (code 7 709 003 630). Cela permet d'atteindre un débit total de 108 L/min et une puissance de 188 kW, idéal pour les installations collectives.

Comment lire les codes d'anomalie sur l'afficheur ?

En cas de dysfonctionnement, l'écran digital affiche un code spécifique. Consultez la notice pour la signification de chaque code. Par exemple, le code 'E9' peut indiquer un défaut d'allumage. Les composants sont accessibles facilement pour la maintenance.

Ce chauffe-eau est-il compatible avec une installation solaire ?

Oui, le système électronique reconnaît automatiquement la température de l'eau préchauffée par le solaire. Si elle est suffisante, le brûleur ne se déclenche pas, optimisant ainsi l'utilisation de l'énergie gratuite du soleil.

Quelle est la température minimale de l'eau chaude produite ?

La température de l'eau chaude peut être réglée via l'écran. Le débit minimal de fonctionnement est de 2,5 L/min. En dessous, l'appareil pourrait ne pas s'allumer. Assurez-vous que les robinets sont assez ouverts.

Comment entretenir mon chauffe-eau LCC 27 PVHF1 ?

Un entretien annuel par un professionnel est recommandé. Cela inclut le nettoyage du brûleur, du corps de chauffe et des conduits d'évacuation. Vérifiez également la pression d'eau et l'état des joints. Utilisez des pièces détachées d'origine (voir le catalogue ELM LEBLANC).

Quelles sont les dimensions et le poids de l'appareil ?

Les dimensions sont 452 x 286 x 775 mm (L x P x H) et le poids est de 31 kg. Prévoyez un espace suffisant pour l'installation et l'accès aux raccordements.

MODE D'EMPLOI LCC 27 PVHF1 ELM LEBLANC

Chauffe-bain gaz à condensation Haute puissance 27 litres/minute

L'eau chaude en usage intensif.

En alliant les performances de la condensation et de la modulation de puissance, le nouveau chauffe-bain Ondea Hydrosmart CONDENS répond aux besoins d'eau chaude importants et aux sollicitations les plus intensives. Adapté aussi pour les installations collectives et à usage commercial, il offre un confort d'eau chaude exemplaire : grands volumes, économies d'énergie, faible émission, le tout dans un format compact, facile à intégrer.

Un gros volume d'eau chaude, des coûts d'énergie allégés.

Grâce à la puissance modulable de son système d'eau chaude instantanée - de 6 à 47 kW -, Ondéa Hydrosmart CONDENS répond aux utilisations les plus intensives avec un débit de 27 litres/minute et une parfaite stabilité de température. Avec le rendement élevé de la condensation - jusqu'à 104% sur PCI - Ondéa Hydrosmart CONDENS permet une utilisation plus économique de l'énergie, réduisant ainsi les coûts d'exploitation de l'installation. Compatible avec un système solaire, il offre, en plus, la possibilité d'utiliser cette énergie gratuite pour préchauffer l'eau.

Moins d'impact sur l'environnement.

Avec un niveau d'émission de NOx inférieur à 70 mg/kWh (classe 5), le brûleur qui équipe Ondéa Hydrosmart CONDENS apporte une réponse performante aux préoccupations environnementales, le plaçant ainsi nettement en dessous des valeurs limites admises pour ce type d'appareil.

Montage en cascade : l'eau chaude pour toutes les installations collectives.

Jusqu'à 108 litres par minute pour une puissance de 6 à 188 kW!

En combinant jusqu'à 4 appareils en parallèle, Ondea Hydrosmart CONDENS offre la possibilité de doubler, tripler ou quadrupler le volume d'eau chaude et de passer d'un débit de 27 litres/minute à 108 litres/minute, soit l'équivalent d'une puissance de 188 kW.

Cette application assure une production d'eau chaude sanitaire élevée et permet de répondre aux besoins d'eau chaude importants des installations collectives pour des logements, des complexes sportifs, des centres de remise en forme, des campings, des hôtels, des salons de coiffure, etc. Le principe est simple : dès que le premier chauffe-eau est à 80 % de sa capacité, le deuxième déclenche à son tour la production d'eau chaude et ainsi de suite.

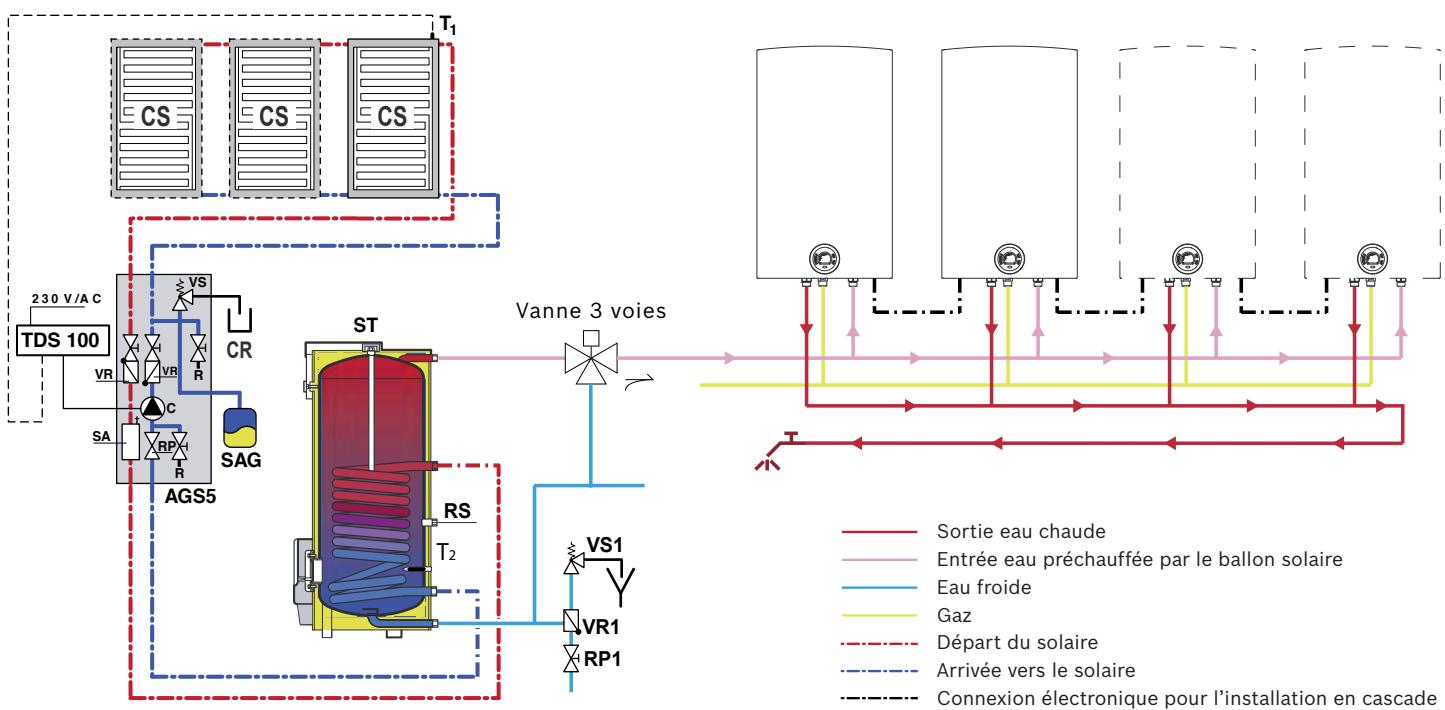

Schéma de montage en cascade de 4 appareils Ondea Hydrosmart CONDENS

Accessoire d'installation

Désignation	Code article
Kit cascade	7 709 003 630

Une lecture instantanée du fonctionnement.

Simple et pratique... L'affichage digital par cristaux liquides indique en permanence la température de l'eau, les paramètres et l'état de fonctionnement de l'appareil. En cas d'anomalie, l'affichage d'un code spécifique permet une intervention de maintenance efficace et rapide, facilitée par un accès direct aux composants.

Compatible avec un système solaire pour bénéficier d'une énergie gratuite.

Evolutif, simple et intuitif, le nouveau système électronique BOSCH qui équipe Ondéa Hydrosmart CONDENS est parfaitement compatible avec un système solaire. Il reconnaît automatiquement si la température de l'eau préchauffée par le système solaire est suffisante pour obtenir le confort d'eau chaude souhaité et déclenche, si nécessaire, le fonctionnement du chauffe-eau, permettant ainsi de bénéficier au maximum de l'énergie gratuite du soleil.

Afficheur digital Ondea Hydrosmart CONDENS

Des raccordements ventouse qui répondent à toutes les configurations d'installation.

Ventouse horizontale

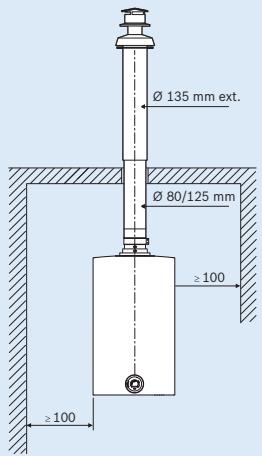

Ventouse verticale

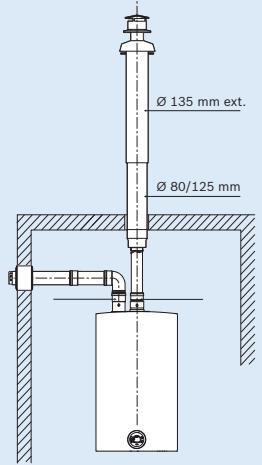

Ventouse verticale ou horizontale

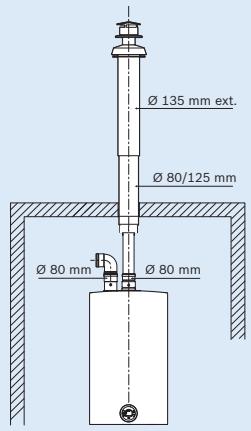

Raccordement bitube

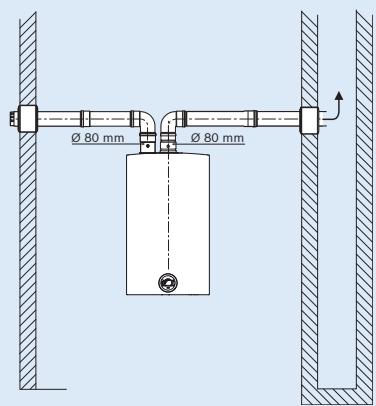

Raccordement bitube horizontal

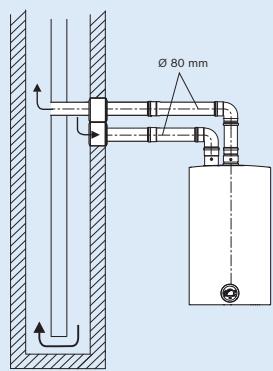

Conduit collectif 3CE

Accessoires de raccordement

Désignation	Description	Code article
AZB 601/1	Terminal vertical noir (Ø 80/125)	7 719 002 044
AZB 602/1	Terminal vertical brique (Ø 80/125)	7 719 002 045
AZB 603/1	Allonge 0,25 m avec trappe de mesures (Ø 80/125)	7 719 002 760
AZB 604/1	Allonge 0,5 m (Ø 80/125)	7 719 002 763
AZB 605/1	Allonge 1 m (Ø 80/125)	7 719 002 764
AZB 606/1	Allonge 2 m (Ø 80/125)	7 719 002 765
AZB 607/1	Coude à 90° (Ø 80/125)	7 719 002 766
AZB 608/1	Coude à 45° (x 2) (Ø 80/125)	7 719 002 767
AZB 832/1	Coude à 30° (x 2) (Ø 80/125)	7 719 002 768
AZB 918	Terminal horizontal avec prises de mesures (Ø 80/125)	7 719 002 848
AZB 922	Adaptateur bitubes avec prises de mesures (Ø 80/125 - 80/80)	7 719 002 852
AZB 931	Adaptateur vertical avec prises de mesures (Ø 80/125)	7 716 780 184
AZB 923	Solin de toiture brique	7 719 002 855
AZB 925	Solin de toiture noir	7 719 002 857
AZ 136	Solin de terrasse horizontal	7 719 000 838

Caracteristiques générales	LCC 27 PVHF1
Code article Gaz naturel	7 703 311 059
Code article Butane/Propane	7 703 411 056
Type de raccordement	C13, C33, B23, C43, C53, C83
Mode d'évacuation	Ventouse 80 x 125 mm ou bitube 80 x 80 mm
Classification RT 2005	Condensation
Plage de puissance	6 à 47 kW
Débit maxi à ΔT 25° C	27 litres/minute
Débit minimal de fonctionnement	2,5 litres/minute
Pression mini/maxi	0,3/12 bars
Température des gaz brûlés à puissance mini/maxi	29° C/60° C
Tension d'alimentation	230 V - 50 Hz
Type de protection	IP X4D
Puisance maximale absorbée	116 W
Niveau de bruit	59 dB(A)
Dimensions (L x P x H)	452 x 286 x 775 mm
Poids	31 kg

Ondea Hydrosmart CONDENS LCC 27 PVHF
