MODE D'EMPLOI 270 AI ELM LEBLANC

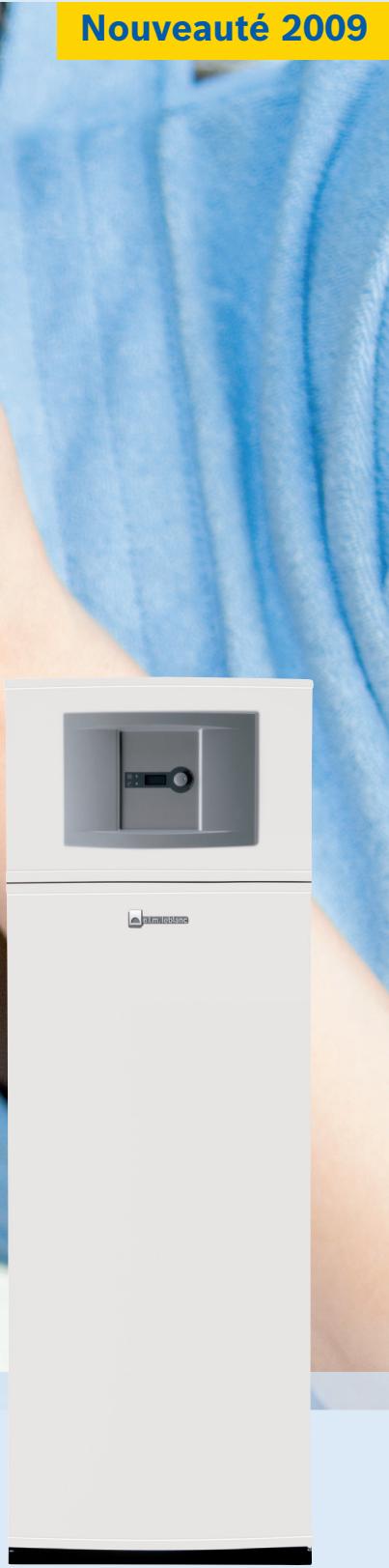

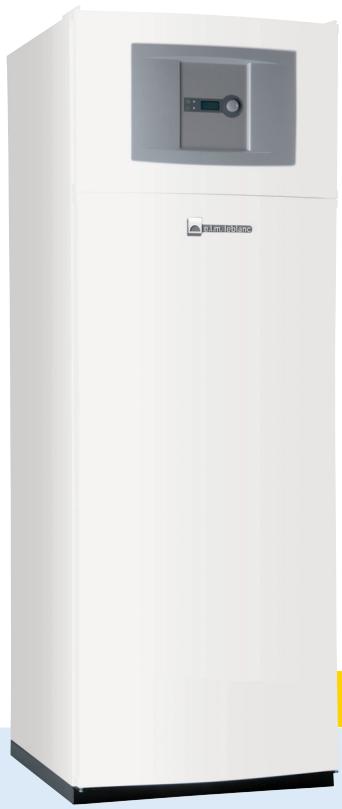

Nouveauté 2009 Chauffe-eau thermodynamique Air extérieur ou air ambiant Ballon de production d’eau chaude de 270 litres La passion du service et du confort Un confort d’eau chaude durable et sain. Ecologique, économique et ingénieux, le nouveau chauffe-eau thermodynamique Ondéa PAC combine économies d’énergie et confort haut de gamme pour la production d’eau chaude. Une solution performante, simple à installer. Ondéa PAC 270 : un design sobre, un faible niveau sonore pour une intégration facile dans l’habitat. Nouveau Jusqu’à 70 % d’économies d’énergie grâce à la technologie e.l.m. leblanc. En récupérant les calories présentes dans l’air pour chauffer l’eau stockée dans le ballon, Ondéa PAC exploite une source d’énergie renouvelable et sans émissions nocives, pour fournir gratuitement une grande partie de l’eau chaude sanitaire et réaliser jusqu’à 70 % d’économies d’énergie par rapport à un chauffe-eau traditionnel. De plus, avec 3,3 kWh d’énergie calorifique produite pour 1 kW/h d’électricité, son coefficient de performance est l’un des meilleurs du marché. Taille minimale requise de la pièce d’installation pour le modèle air intérieur : 20 m3. Sécurité et longévité. Respectueux d’une sécurité optimale, Ondéa PAC est équipé d’un dispositif anti-légionellose. Chaque jour, l’eau monte en température à 65 °C pour éliminer toutes les bactéries et garantir une hygiène parfaite. Résistant à la corrosion et à une pression de 10 bars, le ballon en acier émaillé est d’une grande durée de vie. La passion du service et du confort Une eau à bonne température, pour toute la famille. D’une capacité de 270 litres, le ballon d’accumulation couvre

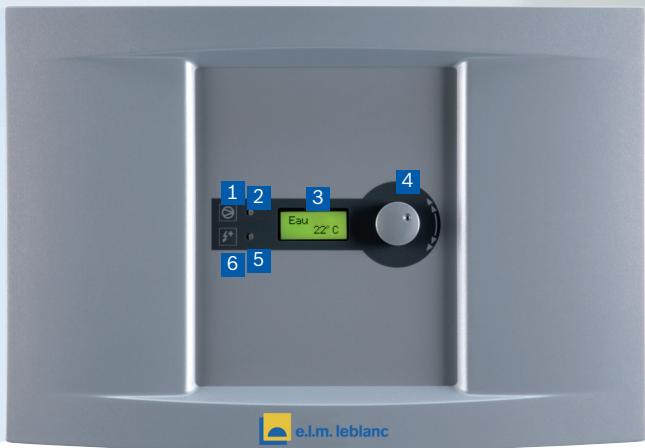

aisément les besoins quotidiens en eau chaude d’une famille de 6 personnes. Autonome, il fonctionne au choix avec un apport électrique ou hydraulique (solaire ou chaudière). Lorsque la pompe à chaleur ne parvient pas à atteindre seule la température demandée, l’appoint se déclenche permettant ainsi d’assurer une production d’eau chaude sans interruption. Enfin, simple et convivial, le tableau de commande à affichage digital permet de définir la température idéale de l’eau et des paramètres de régulation. 1 Symbole pour la pompe à chaleur 2 Voyant de fonctionnement et alarme pompe à chaleur 3 Écran 4 Bouton de commande (poussoir/rotatif) 5 Voyant de fonctionnement et alarme complément de chauffage 6 Symbole pour le complément de chauffage (chaudière ou serpentin) Facile à vivre, de l’installation à l’entretien. Ondéa Pac est livré en un seul module, prêt à poser et à fonctionner. Ses pieds réglables facilitent sa mise en place sur tous les sols, y compris en rénovation où il peut compléter une installation de chauffage existante. Design et silencieux, avec seulement 48 dB(A) à moyen régime, il trouve facilement sa place dans une cuisine ou une buanderie. L’habillage, facilement démontable, permet un accès rapide aux composants et une intervention efficace sur le lieu de l’installation. La passion du service et du confort e.l.m. leblanc - siège social et usine : Une équipe de spécialistes à votre service : 124, 126 rue de Stalingrad - F-93711 Drancy Cedex du lundi au vendredi de 7 h à 21 h, le samedi de 8 h à 18 h. www.elmleblanc.fr Caractéristiques générales 270 AI 270 AE Code article Gaz naturel

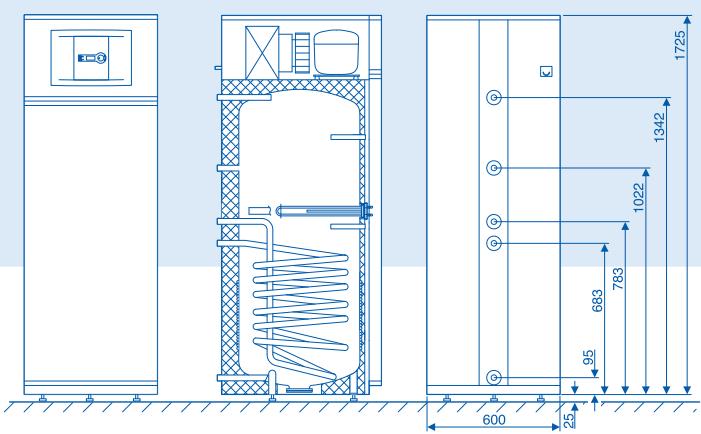

Type d'appareil Non raccordé Raccordé Puissance calorifique (sans chauffage électrique d'appoint)(1) 1,8 kW 1,8 kW COP(1) 3,33 3,33 Résistance électrique 2,0 kW 2,0 kW Débit mini/maxi 200/300 m3/h 200/300 m3/h Température + 5 °C à + 35 °C - 10 °C à + 35 °C Capacité du ballon 270 litres 270 litres Puissance maximale sans/avec chauffage électrique d'appoint 1,8/3,8 kW 1,8/3,8 kW Température maximale de sortie sans/avec chauffage électrique d'appoint 55/65 °C 55/65 °C Eau chaude Quantité maxi d'eau chaude (1) 850 litres/24 heures 850 litres/24 heures Pression de service 10 bar 10 bar Constante de refroidissement en 24 h selon DIN 4753 partie 8(2) 0,7 kWh/d 0,7 kWh/d Type de protection IP 20 IP 20 Niveau sonore avec débit d'air minimum 48 dB(A) 48 dB(A) Dimension (L x P x H) 600 x 720 x 1750 mm 600 x 720 x 1750 mm Poids sans emballage 165 kg 165 kg Divers (1) (2) Température de l'air 20 °C, humidité relative de l'air 70 %, réchauffement de l'eau de 15 °C à 47 °C. Température de l'air 20 °C, température de l'eau chaude 55 °C. Accessoires spécifiques pour modèle air extérieur (270 AE) Désignation

2 Passage dans le toit

3 Grille de protection contre les intempéries

La passion du service et du confort 06/2009 - Dans un souci constant d’améliorer ses produits, la société e.l.m. leblanc se réserve le droit de procéder à toutes modifications des appareils Air présentés et de leurs caractéristiques. Photos non contractuelles – DOC 8 716 796 039. Fonctionnement
