NOB5X - Jumelles Night Owl - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil NOB5X Night Owl au format PDF.
| Type de produit | Jumelles de vision nocturne |
| Marque | Night Owl |
| Modèle | NOB5X |
| Alimentation | 1 batterie lithium 3V type 123 (CR123A, EL123AP ou DL123A) |
| Technologie | Tube amplificateur électronique (TAE) de 2e génération |
| Illuminateur infrarouge | Intégré, activable par bouton dédié |
| Mise au point | Réglage dioptrique sur les oculaires et mise au point sur l'objectif |
| Distance interoculaire | Réglable en écartant ou rapprochant les deux côtés |
| Mise en marche | Par bouton d'alimentation (appui simple pour activer le convertisseur) |
| Indicateurs lumineux | Voyant vert (convertisseur actif) et voyant rouge (IR actif) à l'arrière |
| Arrêt automatique | Oui, après environ 5 minutes d'inactivité |
| Utilisation | Vision nocturne, ne pas utiliser en pleine lumière sans bouchon |
| Entretien des lentilles | Nettoyer avec produits spécifiques pour optiques |
| Nettoyage extérieur | Avec un chiffon doux et sec |
| Stockage | Lieu propre, sec et bien aéré, retirer la batterie si inutilisé plus de 24h |
| Précautions | Ne pas exposer à la lumière directe, ne pas ouvrir le boîtier, éviter les chocs |
| Garantie | Garantie limitée d'un an (hors dommages dus à une utilisation en pleine lumière) |
| Service client | www.nightowloptics.com ou numéro sur la carte de garantie |
FOIRE AUX QUESTIONS - NOB5X Night Owl
Questions des utilisateurs sur NOB5X Night Owl
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Jumelles au format PDF gratuitement ! Retrouvez votre notice NOB5X - Night Owl et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NOB5X de la marque Night Owl.
MODE D'EMPLOI NOB5X Night Owl
De Jumelles et Lunettes à Coque /
D Infrared Illuminator Illuminateur à infrarouge Infrarot-Beleuchtung Illuminator de infrarrojo Illuminatore a infrarossi
E Battery Compartment Logement de la batterie Batterlefach Compartimento de pilas Scomparlo delle batterie
F Objective Lenses Lentilles de l'objectif Objektivlinsen Objellvo Lenti oblettivo
\*Importante remarque concernant les batteries des modèles NOCB4, NOXB3/NOXB5:
Veuillez noter que la batterie au lithium de 3 volts de type 123 porte également les références CR 123A, EL 123AP ou DL 123A.
*Veuillez noier que les jumelles et les lunettes à coque utilisent 2 tubes électroniques d'amplification.
Écran Phosphorescent (tous les modèles)
⚠ Remarque Importanté! Des points sombres et lumineux provoqués par l'amplificateur électronique sont parfois visibles dans le champ de vision. Ceux-ci sont normaux et ne sont pas considérés comme des imperfections selon les normes des tubes amplificateurs d'image. La puissance de distinction du système diminue progressivement du centre à la périphérie. La distorsion observée sa trouve essentiellament dans la zone périphérique, pas au centre, ce qui est normal.
La technologie de Night Vision

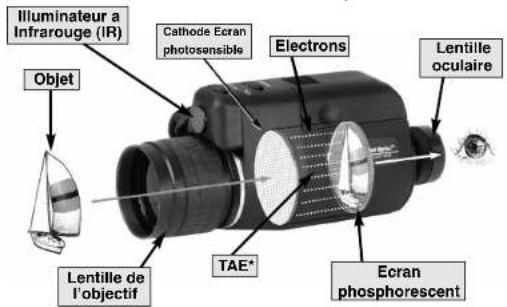

Principle de fonctionnement
Le niveau élevé d'énergie produit par l'alimentation complexe du dispositif détache les électrons de l'écran à cathode photosensible qui se trouve à l'avant du tube amplificateur électronique.
Cette même énergie crée un champ hautement statique qui pousse les électrons vers l'écran phosphorescent, couche sensible située à l'arrière du TAE. Ces électrons font Illuminer l'écran lorsqu'ils frappent celui-ci à grande vitesse. Ceci produit une image qui est encore agrandle par la lentille de l'objectif située à l'arrière de l'appareil. En regardant par la lentille de l'oculaire, l'image sera exactement la même que celle d'un dispositif optique ordinaire sauf qu'elle apparaîta dans une couleur monochrome verte.
La lentille de l'oculaire permet un réglage à la vue de l'utilisateur alors que la lentille de l'objectif permet de mettre au point en fonction de la distance de l'objet observé. Un illuminateur à infrarouge est une source externe de lumière qui projette un rayon de lumière invisible à l'œil humain mais visible par le TAE, ce qui permet d'utiliser le dispositif à infrarouge dans une totale obscurité. *Veuillez noler que les jumelles et les lunettes à coque utilisent 2 tubes électroniques d'amplification
Renseignements généraux
Le produit que vous possédez, fruit d'une longue évolution de la technologie de la vision de nuit, représente des années de progrès, d'avance technologique et d'économies d'échelle.
Les appareils de vision nocturne sont des dispositifs électro-optiques qui permettent de voir dans une obscurité quasi complète en amplifiant la lumière existante, par exemple, celle émise par la lune ou les étoiles. La plupart de nos appareils sont dotés d'un illuminateur à infrarouge qui fournit une source extérieure de lumière, laquelle permet de voir dans l'obscurité complète avec l'appareil.
Votre appareil de vision nocturne est un appareil très perfectionné qui mérite les soins habituellement apportés aux produits de haute technologie. Il est conçu pour aider les personnes à voir dans l'obscurité. À la différence des jumelles de jour, les appareils de vision nocturne ne grossissent pas fortement car un fort grossissement diminue souvent la résolution ; c'est l'amplification de la lumière qui est l'élément vital des appareils de vision nocturne.
La famille de produits de Night Owl Optics se compose de lunettes monoculaires, de jumelles et de lunettes à coque. Chaque groupe comporte plusieurs modèles et leurs spécifications varient selon le type de tube amplificateur électronique (TAE) qui équipe modèle ainsi que les caractéristiques optiques de la lentille de l'objectif et le système oculaire. Pour plus de détails sur cette technologie ou sur notre ligne de produits, veuillez visiter notre site Internet à www.nightoptics.com.
⚠️ Remarque importante!
Veuillez lire avant d'utiliser vos lunettes pour la première fois: (tous les modèles)
1) Ne pas retirer le bouchon de l'objectif ou ne pas utiliser l'appareil à la lumière, cela pouvant diminuer la durée de vie du tube amplificateur ou l'endommager gravement. Ces dégâts ne sont pas couverts par la garantie limitée de un an. 2) L'objet de l'appareil est d'aider l'utilisateur à voir dans la quasi-obscurité.
Pose des batteries ou piles (tous les modèles)
(piles non inclus)
Veillez, lors de la pose des piles à laisser le bouchon sur la lentille de l'objectif (D). Après avoir retiré le couvercle du logement des piles (E), insérez la ou les piles voulues en suivant le schéma +/- situé soit à l'intérieur du logement des piles, soit sous le couvercle des piles. Veuillez noter qu'il est conseillé de retirer la ou les piles de l'apparell si celui-ci ne doit pas servir pendant plus de 24 heures.
! Modèle NOTG1 (seulement):
Remarque importante! Lors de la pose ou du retrait des piles, le bouton d'alimentation est retiré en même temps que le couvercle des piles, veuillez donc prendre garde à ne pas tenir la commande d'alimentation car cela pourrait accidentellement mettre l'appareil en marche ou en arrêt. Veuillez vous reporter à la figure 1.
Modèles NOFB3, NONH4U, NOTG1, NOAV24/7: Ces modèles utilisent 2 piles AA ordinaires.
Modèles NOCB4, NOXB3/NOXB5: Ces modèles utilisent une batterie au lithium de 3 volts, de type 123 aussi appelée CR 123A, EL 123AP ou DL 123A.
Pour mettre la lunette en fonctionnement
Une fois les piles montées, l'appareil est prêt à fonctionner. N'OUBLIEZ PAS DE LAISSER LES DEUX COU-VERCLES SUR LES LENTILLES DE L'OBJECTIF (F) SI N'UTILISEZ PAS LES JUMELLES DANS UN LIEU SOMBRE.
Modèles NOFB3, NOCB4, NONH4U, NOAV24/7 (Mode Nuit, lettre N figurant sur le commutateur de mode, doit être visible):
1: Pour mettre le tube amplificateur électronique (TAE) en marche, appuyez sur le bouton de mise sous tension (A) et maintenez-le enfoncé pendant environ 5 secondes. Enregardant par l'oculaire B, vous voyez une image verte indiquant que le TAE est en fonctionnement. Lorsque l'image s'assombrit, il faut appuy-
er à nouveau sur le bouton de commande pendant 5 secondes pour recharger l'apparell. Si vous faites fonctionner votre apparell dans l'obscurité, vous pouvez retirer les couvercles de lentilles.
2: Pour mettre en fonctionnement l'illuminateur à Infrarouge (D), appuyez sur le bouton de commande IR (C) et le maintenir continuellement enfoncé. Cela déclenche l'illuminateur à infrarouge (D). Veuillez noter que le bouton IR est à ressort et que l'illuminateur s'arrête dès que l'on n'appuie plus dessus.
Pour arrêter le TAE ou l'illuminateur à infrarouge ou les deux : Votre appareil s'arrête automatiquement au bout d'un temps très court (environ 5 minutes). Lorsque vous avez terminé, replacez les deux couvercles sur l'objectif des lentilles (F) et placez l'appareil dans l'étui de transport.
Modèle NOXB3/NOXB5:
1: Pour activer le convecteur électronique (EIT), appuyer une fois sur le bouton d'alimentation (A). Le voyant vert situé à l'arrière de l'appareil s'illumine, ce qui indique que le convecteur est activé.
2: Pour activer l'illuminateur à infrarouge (IR), appuyer une fois sur le bouton IR (B). Le voyant rouge situé à l'arrière de l'appareil s'allume, ce qui indique que l'illuminateur à infrarouge est activé.
Pour désactiver le convecteur électronique et/ou l'illuminaleur à infrarouge: Appuyer à nouveau sur les boutons correspondants (A) + (B). Les voyants ne sont plus illuminés, ce qui indique que l'appareil a été convenablement arrêté. Pour minimiser la possibilité de mettre l'appareil en marche par inadvertance, il est conseillé de retirer la pile avant de le remettre dans son étui.
Modèle NOTG1
1: Pour mettre en marche le tube amplificateur électronique (TAE), amenez le bouton de commande (A) en position ON en le tournant dans le sens des algulles d'une montre (figure 1). L'image verte alors vis- ble dans les oculaires (B), indique que le TAE est en fonctionnement Placez-vous l'appareil sur la tête en assujettissant toutes les sangles (I). Reportez-vous à la figure 2. Si vous faites fonctionner votre appareil dans l'obscurité, vous pouvez retirer les couvercles de lentilles.
2: Pour déclencher l'illuminateur à infrarouge (D), amenez son bouton de commande (C) en position ON. Pour arrêter le TAE ou l'illuminateur à infrarouge ou les deux : Amenez les boutons de commande correspondants (A) + (C) en position OFF et replacez les couvercles sur les lentilles. Il se peut que l'image verte subsiste quelques minutes une fois l'apparell arrêté, ce qui est normal.
Modèle NOAV24/7 (Mode jour uniquement):
Vérifiez que le commutateur de mode Jour/Nuit (G) est basculé de manière à ce que la lettre « D » soit visible, ce qui prépare les jumelles pour une utilisation le jour. Retirez les 2 couvercles de lentilles, Regardez dans les deux oculaires (B) pour voir votre objet. Ceci fait, remettez les deux couvercles sur les lentilles et l'appareil dans son sac.
⚠ Remarque Importante: Il faut retirer les piles si vous ne voulez utiliser votre NOAV24/7 que comme jumelles de jour ou si vous n'avez pas l'intention de les utiliser dans les 24 heures à venir.
Mise au point de l'apparell (tous les modèles)
Lors de la mise au point, veuillez vous reporter à la plage de mise au point dans la partie Spécifications générales du produit.
Modèles NOFB3, NOAV24/7 (Mode Nuit):
Mettez au point en faisant tourner les oculaires (B) pour régler à votre vue. Il se peut que vous ayez à régler la distance entre l'œil droit et l'œil gauche en éloignant ou en rapprochant chaque côté des jumelles.
Modèles NOCB4, NOXB3/NOXB5: Réglez d'abord à votre vue en mettant au point les oculaires (B) (réglage dioptrique), puis faites tourner les barilllets de l'objectif (F) pour régler à la distance de l'objet que vous observez. Il se peut qu'il faille régler la distance entre l'œil gauche et l'œil droit en écartant ou en rapprochant les côtés des jumelles.
Modèle NONH4U: Mettez d'abord au point les oculaires à l'aide des commandes de réglage dioptrique (H) pour régler l'appareil à votre vue.
Modèle NOTG1: Réglez d'abord à votre vue en mettant au point les oculaires (B) (réglage dioptrique), puis faites tourner les barillets de l'objectif (F) pour régler à la distance de l'objet que vous observez. Il se peut qu'il faille régler la distance entre les yeux (distance interoculaire) en écartant les deux côtés (ou en les rapprochant).
Modèle NOAV24/7 (Mode jour seulement):
Pour régler à votre vue (réglage dioptrique), faites tourner les oculaires (B) jusqu'à ce que vous parveniez au meilleur résultat possible. Veuillez noter qu'il faudra peut-être modifier le réglage des oculaires de vos jumelles chaque fois que vous passerez du mode nuit au mode jour. Il peut être nécessaire de régler la distance entre l'œil gauche et l'œil droit en écartant ou en serrant les côtés des jumelles.
Entreposage de l'apparell
⚠️ Remarque importante! (tous les modèles)
Il est normal que l'illumination verte persiste pendant plusieurs minutes une fois le TEA et/ou l'illuminateur infrarouge de votre appareil de vision nocturne arrêté(s). Il est conseillé de retirer les piles de l'appareil si l'on n'envisage pas d'utiliser celui-ci dans les 24 heures.
Entretien de l'appareil de vision nocturne (tous les modèles)
1) Pour éviter tout dommage au tube amplificateur électronique (TAE), ne mettez pas l'apparell en marche pendant le jour ou sous un fort éclairage sans son bouchon d'objectif. Des sources de lumière directe telles que l'observation à faible distance de phares d'automobiles suffisent à endommager de manière définitive les composants intérieurs sensibles et peuvent annuler la garantie du produit.
2) N'ouvrez pas le boîtier de cet appareil et ne tentez pas de le réparer vous-même. Ceci annulerait la garantie. Si l'appareil nécessite une réparation, reportez-vous à la carte de garantie.
3) Eloignez l'appareil des bouches d'air conditionné ou de tout appareil de chauffage
4) Protégez l'appareil de la lumière directe, de la poussière, de l'humidité ou de tout changement soudain de température.
5) Évitez de faire tomber l'appareil ou de lui faire subir des chocs. Toute absence de précautions dans la manipulation de l'appareil annulera la garantie.
6) Nettoyez les lentilles avec des produits de nettoyage utilisés par les spécialistes.
7) Nettoyez l'extérieur avec un chiffon doux propre.
8) En cas d'utilisation de l'appareil par des températures très froides, attendez au moins cinq heures avant de le réutiliser si de la condensation se produit. Rangez toujours l'appareil dans un lieu propre, sec et bien aéré.
9) Rangez toujours l'appareil dans un lieu propre, sec et bien aéré
* Pour le modèle NOAV24/7 seulement : À MOINS QUE L'APPAREIL NE SOIT UTILISÉ EN MODE « JOUR », (veuillez voir le mode d'emploi pour connaître les détails).
Deponnage (tous les modèles)
L'appareil ne se met pas en marche lorsqu'on le met sous tension
Vérifiez que les piles sont convenablement montées et en bon état. Assurez-vous ensuite que vous avez mis l'interrupteur principal et pas seulement l'illuminateur, sur marche.
L'image est trop sombre ou il n'y a pas d'image du tout
Vous utilisez peut-être l'appareil dans une obscurité totale: il lui faut en effet une source de lumière, c'est-à-dire les étoiles ou la lune ou un illuminateur à infrarouge pour lui permettre d'amplifier cette lumière. Il se peut également que vous avez dirigé l'appareil vers une lumière intense qui a arrêté l'appareil afin de protéger le tube électronique amplificateur (TEA). Arrêtez l'appareil 2 minutes avant de le remettre en marche.
Mise au point impossible
Réglez l'oculaire et l'objectif conformément à la notice. S'il est toujours impossible de mettre au point, essayez de nettoyer les lentilles. Si la mise au point est toujours impossible, appelez notre service clientèle pour obtenir de l'assistance technique.
Service Clientele
Si vous éprouvez des difficultés avec votre appareil ou, si vous avez des questions, veuillez consulter notre site Internet à www.nighlowloptics.com, où figurent des questions fréquemment posées et de l'assistance technique.
Si votre appareil ne fonctionne pas bien ou si une réparation est nécessaire, veuillez visiter la partie assistance à la clientèle de notre site ou appelez le numéro Indiqué pour le service à la clientèle sur votre carte de garantie. Veuillez aussi ne pas oublier de remplir et d'envoyer votre carte de garantie. Ceci aidera au besoin à accélérer toute réclamation dans le cadre de la garantie.
