Type de produit	Ventilo-convecteur électrique encastrable / montage en surface
Marque	Ouellet
Modèle	OVS1250AM
Catégorie	Chauffage d'appoint
Dimensions (H x L x P)	182 x 407 x 76 mm (7 3/16 x 16 x 3 po)
Poids	2,5 kg (approx.)
Tension d'alimentation	120/208/240 V ~ 60 Hz (monophasé) ou 347 V selon modèle
Puissance nominale	1250 W
Type de montage	Encastré (profondeur mini 3 po) ou montage en surface
Thermostat	Intégré (optionnel) ou compatible thermostat simple/double pôle
Alarme visuelle (version USA)	Lumière rouge indiquant une température excessive
Distance de sécurité	Minimum 36 po (915 mm) devant l'appareil, côtés dégagés
Matériaux	Boîtier en acier, grille en métal
Entretien	Dépoussiérage annuel à l'aspirateur, couper l'alimentation avant
Réparabilité	Technicien qualifié pour toute réparation ; pièces détachées disponibles via Ouellet
Garantie	Consulter la fiche produit sur www.ouellet.com
Certifications	Conforme aux normes électriques nord-américaines
Utilisation	Intérieur uniquement

FOIRE AUX QUESTIONS - OVS1250AM Ouellet

Comment installer l'appareil en version encastrée ?

Préparez une ouverture murale d'au moins 3 po (76 mm) de profondeur. Retirez la débouchure appropriée du boîtier, fixez-le solidement, effectuez le raccordement électrique selon le diagramme, puis fixez le couvercle frontal. Assurez-vous que le ventilateur tourne librement.

Quelles tensions électriques sont acceptées ?

L'appareil fonctionne en 120 V, 208 V ou 240 V selon le câblage. Une version 347 V est également disponible. Vérifiez le diagramme de câblage fourni.

Que faire si la lumière rouge s'allume (version USA) ?

Arrêtez immédiatement l'appareil. Vérifiez que les entrées et sorties d'air ne sont pas obstruées. Si aucune obstruction n'est visible, faites inspecter l'appareil par un technicien qualifié. N'utilisez pas l'appareil tant que la lumière est allumée.

À quelle distance les meubles doivent-ils être placés ?

Maintenez une distance d'au moins 36 po (915 mm) du devant de l'appareil et éloignez tout matériau combustible (rideaux, literie, etc.) des côtés.

Comment nettoyer l'appareil ?

Une fois par an, coupez l'alimentation électrique, retirez le couvercle frontal et aspirez la poussière à l'intérieur et dans les grilles. Attendez que l'appareil refroidisse avant nettoyage. Remettez le couvercle avant de rétablir l'alimentation.

Puis-je utiliser un thermostat externe ?

Oui, l'appareil est compatible avec un thermostat simple ou double pôle (option). Suivez les instructions fournies avec le thermostat pour le raccordement.

L'appareil fait du bruit. Est-ce normal ?

Un léger souffle d'air est normal. Si un bruit anormal se produit, vérifiez que rien n'obstrue le ventilateur et que l'appareil est correctement fixé (les vis du boîtier doivent être bien serrées). Si le bruit persiste, contactez un technicien.

Quelle est la puissance de chauffage ?

La puissance nominale est de 1250 W, adaptée pour chauffer des pièces de taille moyenne en appoint.

L'appareil peut-il être installé dans une salle de bain ?

Non, l'appareil est conçu pour une utilisation à l'intérieur uniquement, dans des pièces sèches. Ne l'utilisez pas à l'extérieur et évitez l'humidité.

Où trouver des pièces de rechange ?

Les pièces détachées (thermostat, couvercle, etc.) sont disponibles auprès du fabricant. Consultez le site www.ouellet.com ou contactez le service client.

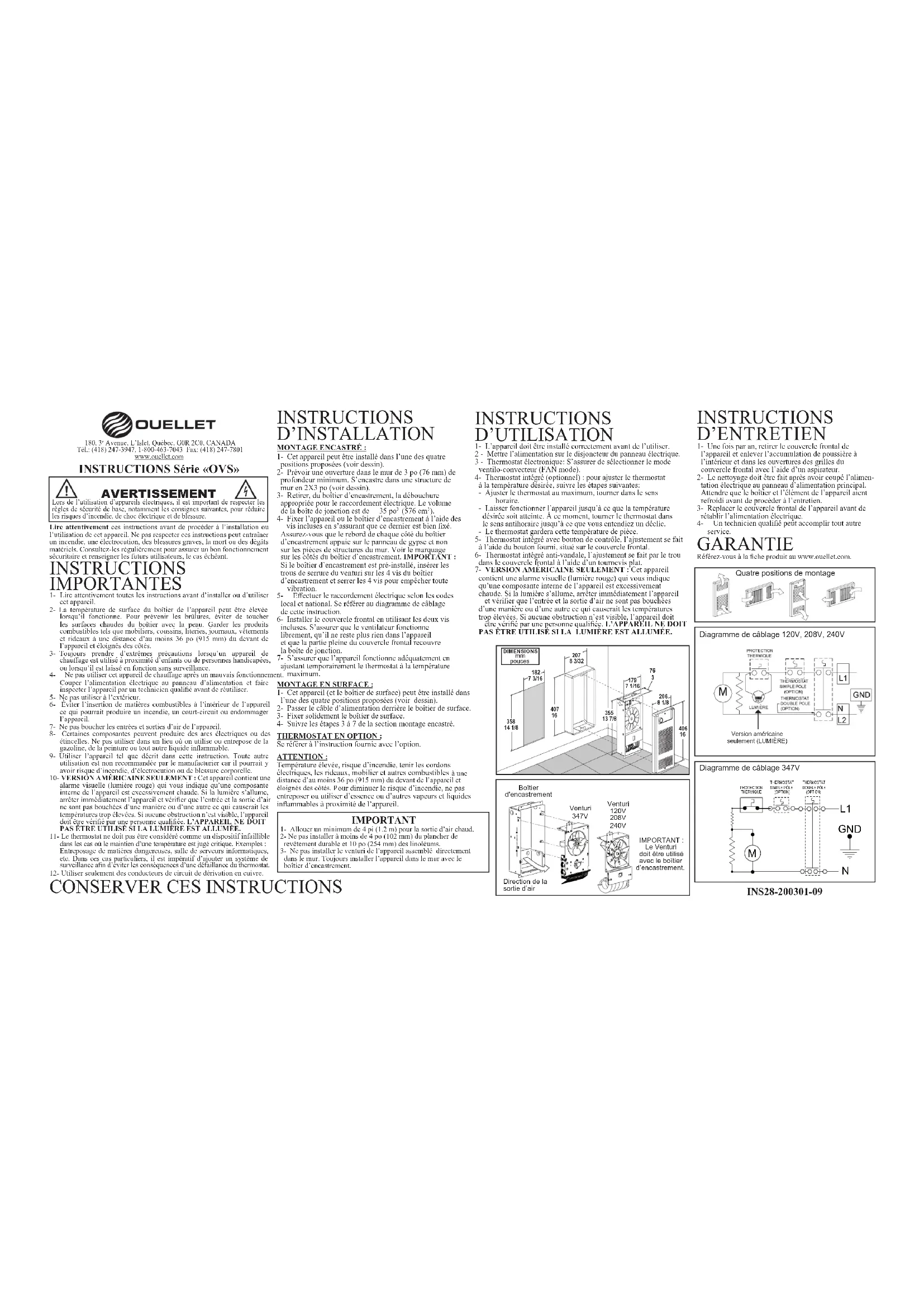

MODE D'EMPLOI OVS1250AM Ouellet

Lors de l'utilisation d'appareils électriques, il est important de respecter les règles de sécurité de base, notamment les consignes suivantes, pour réduire les risques d'incendie, de choc électrique et de blessure.

Lire attentivement ces instructions avant de procéder à l'installation ou l'utilisation de cet appareil. Ne pas respecter ces instructions peut entraîner un incendie, une électrocution, des blessures graves, la mort ou des dégâts matériels. Consultez-les régulièrement pour assurer un bon fonctionnement sécuritaire et renseigner les futurs utilisateurs, le cas échéant.

INSTRUCTIONS IMPORTANTES

1- Lire attentivement toutes les instructions avant d'installer ou d'utiliser cet appareil.

2- La température de surface du boîtier de l'appareil peut être élevée lorsqu'il fonctionne. Pour prévenir les brûlures, éviter de toucher les surfaces chaudes du boîtier avec la peau. Garder les produits combustibles tels que mobiliers, coussins, literies, journaux, vêtements et rideaux à une distance d'au moins 36 po (915 mm) du devant de l'appareil et éloignés des côtés.

3- Toujours prendre d'extrêmes précautions lorsqu'un appareil de chauffage est utilisé à proximité d'enfants ou de personnes handicapées, ou lorsqu'il est laissé en fonction sans surveillance.

4- Ne pas utiliser cet appareil de chauffage après un mauvais fonctionner Couper l'alimentation électrique au panneau d'alimentation et faire inspecter l'appareil par un technicien qualifié avant de réutiliser.

5- Ne pas utiliser à l'extérieur. 6- Éviter l'insertion de matières combustibles à l'intérieur de l'appareil ce qui pourrait produire un incendie, un court-circuit ou endommager l'appareil.

7- Ne pas boucher les entrées et sorties d'air de l'appareil. 8- Certaines composantes peuvent produire des arcs électriques ou des étincelles. Ne pas utiliser dans un lieu où on utilise ou entrepose de la gazoline, de la peinture ou tout autre liquide inflammable.

9- Utiliser l'appareil tel que décrit dans cette instruction. Toute autre utilisation est non recommandée par le manufacturier car il pourrait y avoir risque d'incendie, d'électrocution ou de blessure corporelle.

10- VERSION AMÉRICAINE SEULEMENT : Cet appareil contient une alarme visuelle (lumière rouge) qui vous indique qu'une composante interne de l'appareil est excessivement chaude. Si la lumière s'allume, arrêter immédiatement l'appareil et vérifier que l'entrée et la sortie d'air ne sont pas bouchées d'une manière ou d'une autre ce qui causerait les températures trop élevées. Si aucune obstruction n'est visible, l'appareil

INSTRUCTIONS D'INSTALLATION

MONTAGE ENCASTRÉ :

1- Cet appareil peut être installé dans l'une des quatre positions proposées (voir dessin).

2- Prévoir une ouverture dans le mur de 3 po (76 mm) de profondeur minimum. S'encastre dans une structure de mur en 2X3 po (voir dessin).

3- Retirer, du boîtier d'encastrement, la débouchure appropriée pour le raccordement électrique. Le volume de la boîte de jonction est de 35 po ^3 (576 cm ^3 ).

4- Fixer l'appareil ou le boîtier d'encastrement à l'aide des vis incluses en s'assurant que ce dernier est bien fixé. Assurez-vous que le rebord de chaque côté du boîtier d'encastrement appuie sur le panneau de gypse et non sur les pièces de structures du mur. Voir le marquage sur les côtés du boîtier d'encastrement. IMPORTANT : Si le boîtier d'encastrement est pré-installé, insérer les trous de serrure du venturi sur les 4 vis du boîtier d'encastrement et serrer les 4 vis pour empêcher toute vibration.

5- Effectuer le raccordement électrique selon les codes local et national. Se référer au diagramme de câblage de cette instruction.

6- Installer le couvercle frontal en utilisant les deux vis incluses. S'assurer que le ventilateur fonctionne librement, qu'il ne reste plus rien dans l'appareil et que la partie pleine du couvercle frontal recouvre la boîte de jonction.

7- S'assurer que l'appareil fonctionne adéquatement en ajustant temporairement le thermostat à la température et, maximum.

MONTAGE EN SURFACE :

1- Cet appareil (et le boîtier de surface) peut être installé dans l'une des quatre positions proposées (voir dessin).
2- Passer le câble d'alimentation derrière le boîtier de surface. 3- Fixer solidement le boîtier de surface.

4- Suivre les étapes 3 à 7 de la section montage encastré.

THERMOSTAT EN OPTION :

Se référer à l'instruction fournie avec l'option.

ATTENTION:

Température élevée, risque d'incendie, tenir les cordons électriques, les rideaux, mobilier et autres combustibles à une distance d'au moins 36 po (915 mm) du devant de l'appareil et éloignés des côtés. Pour diminuer le risque d'incendie, ne pas entreposer ou utiliser d'essence ou d'autres vapeurs et liquides inflammables à proximité de l'appareil.

IMPORTANT

INSTRUCTIONS D'UTILISATION

1- L'appareil doit être installé correctement avant de l'utiliser.
2 - Mettre l'alimentation sur le disjoncteur du panneau électrique. 3 - Thermostat électronique: S'assurer de sélectionner le mode ventilo-convecteur (FAN mode).
4- Thermostat intégré (optionnel) : pour ajuster le thermostat à la température désirée, suivre les étapes suivantes:
4- Thermostat intégré (optionnel) : pour ajuster le thermostat à la température désirée, suivre les étapes suivantes:

• Ajuster le thermostat au maximum, tourner dans le sens horaire.

- Laisser fonctionner l'appareil jusqu'à ce que la température désirée soit atteinte. À ce moment, tourner le thermostat dans

le sens antihoraire jusqu'à ce que vous entendiez un déclic. - Le thermostat gardera cette température de pièce.

5- Thermostat intégré avec bouton de contrôle, l'ajustement se fait à l'aide du bouton fourni, situé sur le couvercle frontal.

6- Thermostat intégré anti-vandale, l'ajustement se fait par le trou dans le couvercle frontal à l'aide d'un tournevis plat.

7- VERSION AMÉRICAINE SEULEMENT : Cet appareil contient une alarme visuelle (lumière rouge) qui vous indique qu'une composante interne de l'appareil est excessivement chaude. Si la lumière s'allume, arrêter immédiatement l'appareil et vérifier que l'entrée et la sortie d'air ne sont pas bouchées d'une manière ou d'une autre ce qui causerait les températures trop élevées. Si aucune obstruction n'est visible, l'appareil doit

être verifie par une personne qualifiée. L'APPAREIL NE DOIT PAS ÊTRE UTILISÉ SI LA LUMIÈRE EST ALLUMÉE.

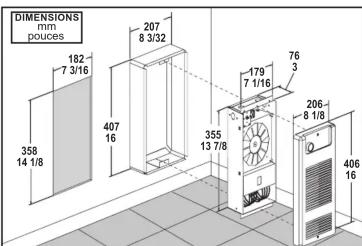

DIMENSIONS mm pouces 182 7 3/16 358 14 1/8 407 16 207 8 3/32 355 13 7/8 179 7 1/16 76 3 206 8 1/8 406 16

Boîtier d'encastrement

Venturi 120V 208V

INSTRUCTIONS D'ENTRETIEN

1- Une fois par an, retirer le couvercle frontal de l'appareil et enlever l'accumulation de poussière à l'intérieur et dans les ouvertures des grilles du couvercle frontal avec l'aide d'un aspirateur.
2- Le nettoyage doit être fait après avoir coupé l'ali tation électrique au panneau d'alimentation princip. Attendre que le boîtier et l'élément de l'appareil ai refroidi avant de procéder à l'entretien.
3- Replacer le couvercle frontal de l'appareil avant rétablir l'alimentation électrique.
4- Un technicien qualifié peut accomplir tout autr service.

GARANTIE

Référez-vous à la fiche produit au www.ouellet.com.

Diagramme de câblage 120V, 208V, 240V

PROTECTION THERMOIC M LUMÈRE THERMOSTAT SIMPLE POLE (OPTION) THERMOSTAT DOUBLE POLE (OPTION) L1 G N L2 Version américaine seulément (LUMÈRE)

Diagramme de câblage 347V
