OFM0308AM - Chauffage Ouellet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plinthe chauffante électrique
Marque	Ouellet
Modèle	OFM0308AM
Catégorie	Chauffage
Alimentation électrique	240 V monophasé (à confirmer selon installation)
Puissance	3000 W (estimation)
Dimensions (H x P)	152 mm x 76 mm (hauteur x profondeur)
Poids	Environ 2 kg
Matériau	Métal (acier)
Couleur	Blanc (typique)
Protection thermique	Oui, intégrée
Thermostat	Non inclus, compatible avec thermostat intégré ou relais
Installation	Murale, fixée au mur avec vis à bois
Raccordement électrique	Boîte de jonction, câble BX pour interconnexion
Distance de sécurité	3 po (76 mm) à l'avant, 1 po (25 mm) pour draperies
Entretien	Dépoussiérage annuel à l'aspirateur ou air comprimé
Nettoyage	Couper l'alimentation, attendre refroidissement, retirer le devant
Utilisation	Intérieur uniquement
Garantie	Garantie constructeur, consulter www.ouellet.com
Pièces détachées	Disponibles auprès du fabricant

FOIRE AUX QUESTIONS - OFM0308AM Ouellet

Quelle est la puissance du radiateur Ouellet OFM0308AM ?

La puissance estimée est de 3000 W, mais vérifiez l'étiquette sur l'appareil ou la fiche produit sur ouellet.com.

Quelles sont les dimensions de la plinthe chauffante ?

La hauteur est d'environ 152 mm (6 pouces) et la profondeur de 76 mm (3 pouces). La longueur varie selon le modèle.

Puis-je installer un thermostat sur ce radiateur ?

Oui, le radiateur est compatible avec un thermostat intégré ou un relais. Suivez les instructions de câblage fournies avec le thermostat.

Quelle distance dois-je laisser devant la plinthe ?

Il faut un espace libre d'au moins 3 pouces (76 mm) à l'avant pour une bonne circulation d'air.

Comment nettoyer l'intérieur du radiateur ?

Coupez l'alimentation au panneau électrique, attendez le refroidissement, retirez le devant et utilisez un aspirateur ou de l'air comprimé pour enlever la poussière. Attention aux ailettes coupantes.

Puis-je utiliser ce radiateur dans une salle de bain ?

Oui, à condition d'installer l'appareil de sorte que les interrupteurs et commandes soient hors de portée depuis la douche ou le bain.

Quel type de câble utiliser pour l'interconnexion ?

Utilisez un câble BX pour les sections vides et les coins. Suivez les codes local et national.

Le radiateur est-il livré avec un thermostat ?

Non, le thermostat n'est pas inclus. Vous devez en installer un séparément (intégré ou relais).

Comment fixer le radiateur au mur ?

Fixez le boîtier au mur avec des vis à bois. Serrez puis relâchez d'un demi-tour pour permettre la dilatation.

Où puis-je trouver la garantie ?

Consultez la fiche produit sur le site www.ouellet.com pour les détails de la garantie.

MODE D'EMPLOI OFM0308AM Ouellet

On doit toujours utiliser les appareils de chauffage électriques en prenant certaines précautions de base pour diminuer le risque d'incendie, de choc électrique et de blessure corporelle.

Veuillez lire toutes les instructions suivantes avant d'utiliser cet appareil :

- Un appareil de chauffage contient des pièces chaudes et des sources potentielles d'arcs électriques. Ne pas utiliser dans des endroits où l'on utilise ou entrepose de l'essence, de la peinture ou tout autre liquide inflammable.

- Un appareil de chauffage devient chaud en cours d'utilisation. Pour prévenir les brûlures, éviter tout contact de la peau avec les surfaces chaudes. Tenir les matières combustibles, comme les meubles, les oreillers, les articles de literie, le papier, les vêtements et les rideaux, éloignées de l'appareil.

- Pour prévenir les risques d'incendie, éviter toute obstruction des entrées ou des sorties d'air.

- Aucun corps étranger ne doit être introduit - volontairement ou par inadvertance - dans les entrées ou sorties d'air de l'appareil pour éviter de l'endommager et prévenir le risque de choc électrique ou d'incendie.

- Ne pas installer l'appareil contre un panneau de fibres cellulosiques de faible densité combustible.

- Ne pas utiliser à l'extérieur.

- AVERTISSEMENT de température élevée - Tenir les cordons électriques, les rideaux et autres articles d'ameublement éloignés de l'appareil.

- Utiliser seulement des conducteurs de circuit de dérivation en cuivre.

- Pour une utilisation dans une salle de bain, installer l'appareil de façon à ce que les interrupteurs et les autres commandes soient hors d'atteinte depuis la douche ou le bain.

- Ne pas installer cet appareil de chauffage sous une prise électrique murale.

- Pour éviter les risques de choc électrique, couper l'alimentation au panneau électrique principal avant de procéder au câblage, au nettoyage ou à l'entretien de l'appareil.

- CONSERVER CES INSTRUCTIONS

INS324-200405-05

EMPLACEMENT DES MEUBLES ET DRAPERIES

- Pour permettre un fonctionnement convenable, il est nécessaire d'avoir une circulation d'air libre d'au moins 3 po (76,2 mm) à l'avant de la plinthe chauffante. - Lorsque les draperies couvrent tout le mur, il faut laisser un espace de 1 po (25,4 mm) en haut et en bas de celles-ci.

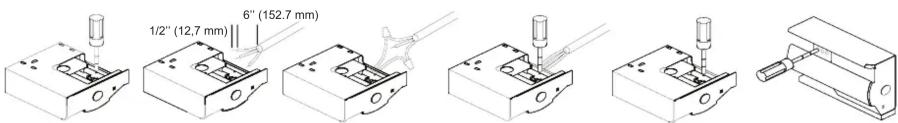

INSTRUCTION D'INSTALLATION

1- Pratiquer une ouverture dans la boîte de carton vis-à-vis les pointillés. Enlever le serre-fils (ou une débouchure) de la boîte de jonction désirée.

2- Effectuer le branchement selon les codes local et national et replacer le serre-fils. (Ne pas oublier la mise à la terre).

3- Faire l'installation d'un relais ou d'un thermostat en enlevant le devant et le couvercle de la boîte de jonction.

4- Vérifier la connexion électrique à l'autre extrémité.

5- Fixer le boîtier au mur à l'aide de vis à bois, serrer puis relâcher 1/2 tour.

6- Replacer tous les couvercles avant d'établir l'alimentation électrique.

INTERCONNEXION

- Les boîtes de connexion et la canalisation de câblage sont approuvées pour l'interconnexion de plinthes chauffantes et de composantes raccordées au même circuit de dérivation de chauffage.

- Utiliser un câble «BX» pour toutes les autres options de finition dans cette série pour passer le filage électrique. (Ex.: boîte de coins, sections vides, etc.). Le volume minimum des boîtes de jonctions sans les options est de 31,2 po³ (512 cm³).

- Les sections vides et les coins s'installent de la même façon que les appareils de chauffage de cette série.

- On devra utiliser un câble «BX» pour passer un fil électrique dans ces options.

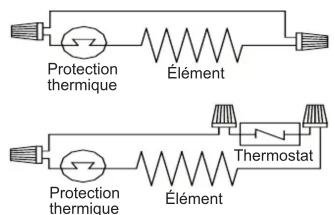

DIAGRAMME DE CÂBLAGE

Protection thermique Élément Protection thermique Élément Thermostat

OPTIONS

Tous les appareils de chauffage et les options doivent être installés conformément aux codes local et national.

Thermostat intégré:

ATTENTION : Le thermostat ne doit pas être considéré comme un dispositif infaillible dans les cas où le maintien d'une température est jugé critique. Exemples : Entreposage de matières dangereuses, salle de serveurs informatiques, etc. Dans ces cas particuliers, il est impératif d'ajouter un système de surveillance afin d'éviter les conséquences d'une défaillance du thermostat.

- Se référer aux diagrammes de câblage pour les branchements électriques.

- Se référer aux plans de montage fournis avec l'option pour l'installation.

Relais intégré:

- Se référer aux diagrammes de câblage fournis avec le relais pour les branchements électriques.

- Se référer aux plans de montage fournis avec l'option pour l'installation.

ENTRETIEN

- Une fois par an ou au besoin, enlever l'accumulation de poussière à l'intérieur de l'appareil avec l'aide d'un aspirateur ou d'air comprimé.

- Le nettoyage doit être fait après avoir coupé l'alimentation électrique au panneau d'alimentation principal. Attendre que le boîtier et l'élément de l'appareil aient refroidi avant de procéder à l'entretien. Enlever le devant de l'appareil. ATTENTION : Les ailettes de l'élément sont coupantes - Ne pas toucher. Replacer tous les couvercles avant de rétablir l'alimentation électrique.

- Un technicien qualifié peut accomplir tout autre service.

GARANTIE

Référez-vous à la fiche produit au www.ouellet.com.

1/2" (12.7 mm) 6" (152.7 mm)

ATTENTION

3" (76,2 mm) DRAPERIES 1" minimum (25,4 mm minimum)
