OAC01500BL-T - Chauffage Ouellet - Notice d'utilisation et mode d'emploi gratuit

Marque	Ouellet
Modèle	OAC01500BL-T
Catégorie	Chauffage
Type de produit	Convecteur électrique mural avec ventilateur
Alimentation	240 V, 50/60 Hz
Puissance	Jusqu'à 6000 W (selon modèle)
Dimensions (simple)	368 x 506 x 109 mm (L x H x P)
Montage	Encastré, semi-encastré ou en surface
Thermostat	Intégré électronique ou mécanique
Ventilateur	Mode continu ou automatique (interrupteur)
Distance de sécurité	36 po (915 mm) du devant
Alarme visuelle	Lumière rouge indiquant surchauffe (sur certains modèles)
Entretien	Nettoyage annuel à l'aspirateur après coupure du courant
Protection	Arrêt en cas de surchauffe (alarme lumineuse)
Garantie	Consulter le site ouellet.com
Réparabilité	Faire appel à un technicien qualifié

FOIRE AUX QUESTIONS - OAC01500BL-T Ouellet

Quelle est la distance de sécurité à respecter devant l'appareil ?

Il est impératif de laisser un espace d'au moins 36 po (915 mm) devant l'appareil pour éviter les risques d'incendie.

Comment nettoyer le radiateur électrique OAC01500BL-T ?

Coupez l'alimentation au panneau électrique, attendez le refroidissement, puis retirez le couvercle frontal et aspirez la poussière à l'intérieur et dans les grilles avec un aspirateur. Replacez le couvercle avant de rétablir le courant.

Que faire si la lumière rouge s'allume sur l'appareil ?

La lumière rouge indique une surchauffe interne. Arrêtez immédiatement l'appareil et vérifiez que les entrées et sorties d'air ne sont pas obstruées. Si aucune obstruction n'est visible, faites inspecter l'appareil par un technicien qualifié. N'utilisez pas l'appareil si la lumière est allumée.

Comment régler le thermostat ?

Tournez le thermostat au maximum dans le sens horaire, laissez chauffer jusqu'à la température désirée, puis tournez lentement dans le sens antihoraire jusqu'à entendre un déclic. La température sera alors maintenue.

Peut-on utiliser le ventilateur sans chauffage ?

Oui, grâce à l'interrupteur de ventilateur situé derrière la grille. Placez-le sur la position ON pour faire fonctionner le ventilateur en continu, même sans demande de chauffage.

Quels sont les modes de montage possibles ?

L'appareil peut être installé en montage encastré (dans le mur), en semi-encastré (dépasse de 1 ou 2 pouces) ou en surface (dépasse de 4 pouces). Des boîtiers spécifiques sont nécessaires.

Quelle est la puissance maximale de ce radiateur ?

Le modèle OAC01500BL-T peut atteindre jusqu'à 6000 W sous 240 V, selon la configuration. Consultez la fiche produit pour plus de détails.

Puis-je contrôler l'appareil avec un thermostat mural ?

Oui, un thermostat ou relais externe peut être connecté au bornier de contrôle de l'appareil. Ne jamais interrompre la ligne d'alimentation pour le contrôle.

Où puis-je trouver la garantie ?

La garantie est détaillée sur la fiche produit au www.ouellet.com. Référez-vous-y pour les conditions.

Est-il sécuritaire d'utiliser cet appareil dans une salle de bain ?

L'appareil n'est pas conçu pour une utilisation à l'extérieur ni dans des environnements humides. Respectez les distances de sécurité et ne l'utilisez pas près de l'eau.

MODE D'EMPLOI OAC01500BL-T Ouellet

Lors de l'utilisation d'appareils électriques, il est important de respecter les règles de sécurité de base, notamment les consignes suivantes, pour réduire les risques d'incendie, de choc électrique et de blessure.

Lire attentivement ces instructions avant de procéder à l'installation ou l'utilisation de cet appareil. Ne pas respecter ces instructions peut entraîner un incendie, une électrocution, des blessures graves, la mort ou des dégâts matériels. Consultez-les régulièrement pour assurer un bon fonctionnement sécuritaire et renseigner les futurs utilisateurs, le cas échéant.

INSTRUCTIONS IMPORTANTES

1- Lire attentivement toutes les instructions avant d'installer ou d'utiliser cet appareil.
2- La température de surface du boîtier de l'appareil peut être élevée lorsqu'il fonctionne. Pour prévenir les brûlures, éviter de toucher les surfaces chaudes du boîtier avec la peau. Garder les produits combustibles tels que mobiliers, coussins, literies, journaux, vêtements et rideaux à une distance d'au moins 36 po (915 mm) du devant de l'appareil.
3- Toujours prendre d'extrêmes précautions lorsqu'un appareil de chauffage est utilisé à proximité d'enfants ou de personnes handicapées, ou lorsqu'il est laissé en fonction sans surveillance.
4- Ne pas utiliser cet appareil de chauffage après un mauvais fonctionnement. Couper l'alimentation électrique au panneau d'alimentation et faire inspecter l'appareil par un technicien qualifié avant de réutiliser.
5- Ne pas utiliser à l'extérieur.
6- Éviter l'insertion de matières combustibles à l'intérieur de l'appareil ce qui pourrait produire un incendie, un court-circuit ou endommager l'appareil. 7- Ne pas boucher les entrées et sorties d'air de l'appareil.
8- Certaines composantes peuvent produire des arcs électriques ou des étincelles. Ne pas utiliser dans un lieu où on utilise ou entrepose de la gazoline, de la peinture ou tout autre liquide inflammable.
9- Utiliser l'appareil tel que décrit dans cette instruction. Toute autre utilisation est non recommandée par le manufacturier car il pourrait y avoir risque d'incendie, d'électrocution ou de blessure corporelle.
10- VERSION AMÉRICAINE SEULEMENT : Certains modèles (jusqu'à 6000W maximum et 240V maximum) contiennent une alarme visuelle (lumière rouge) qui vous indique qu'une composante interne de l'appareil est excessivement chaude. Si la lumière s'allume, arrêter immédiatement d'appareil et vérifier que l'entrée et la sortie d'air ne s'd'une manière ou d'une autre ce qui causerait les températures trop élevées. Si aucune obstruction n'est visible, l'appareil doit être vér personne qualifiée. L'APPAREIL NE DOIT PAS ÊTRE UTILISÉ SI LA LUMIERE EST ALLUMEE.
11- Le thermostat ne doit pas être considéré comme un dispositif infaillible dans les cas où le maintien d'une température est jugé critique. Exemples: Entreposage de matières dangereuses, salle de serveurs informatiques, etc. Dans ces cas particuliers, il est impératif d'ajouter un système de surveillance afin d'éviter les conséquences d'une défaillance du thermostat.

INSTRUCTIONS D'UTILISATION

1- L'appareil doit être installé correctement avant de l'utiliser.

2 - Mettre l'alimentation sur le disjoncteur du panneau électrique.

3 - Thermostat électronique: S'assurer de sélectionner le mode ventilo-convecteur (FAN mode).

4- Thermostat intégré : pour ajuster le thermostat

à la température désirée, suivre les étapes suivantes: - Ajuster le thermostat au maximum, tourner dans le sens horaire.

- Laisser fonctionner l'appareil jusqu'à ce que la température désirée soit atteinte. À ce moment, tourner le thermostat dans le sens antihoraire jusqu'à ce que vous entendiez un déclic.

- Le thermostat gardera cette température de pièce.

5- Thermostat intégré avec bouton de contrôle, l'ajustement se fait à l'aide du bouton fourni, situé sur le couvercle frontal.

6- Thermostat intégré anti-vandale, l'ajustement se fait par le

trou dans le couvercle frontal à l'aide d'un tournevis plat. 7- VERSION AMÉRICAINE SEULEMENT : Certains modèles (jusqu'à 6000W maximum et 240V maximum) contiennent une alarme visuelle (lumière rouge) qui vous indique qu'une composante interne de l'appareil est excessivement chaude. Si la lumière s'allume, arrêter

immédiatement l'appareil et vérifier que l'entrée et la sortie d'air ne sont pas bouchées d'une manière ou d'une autre ce qui causerait les températures trop élevées. Si aucune obstruction n'est visible. L'appareil doit être vérifié

par une personne qualifiée. L'APPAREIL NE DOIT PAS ÊTRE UTILISÉ SI LA LUMIÈRE EST ALLUMÉE.

OPTIONS :

Interrupteur de ventilateur :

Cette option permet l'utilisation du ventilateur en mode continu ou automatique.

L'interrupteur peut être commuté au travers de la grille du haut à l'aide d'un tournevis.

Position ON : Le ventilateur fonctionne en continu, avec ou sans demande de chauffage.

Position AUTO : Le ventilateur fonctionne en mode automatique, seulement lors d'une demande de chauffage.

Interrupteur de chauffage :

Cette option permet la mise en veille de la fonction chauffage de l'appareil.

L'interrupteur peut être commuté au travers de la grille du haut à l'aide d'un tournevis.

Position ON : L'appareil fonctionne normalement, selon la demande de chauffage du thermostat.

Position STBY (Mise en veille) : L'appareil ne permet plus de chauffer la pièce, même avec une demande de chauffage du thermostat.

Cependant, le ventilateur peut être utilisé pour une circulation de l'air avec l'option interrupteur de ventilateur, si applicable.

INSTRUCTIONS D'ENTRETIEN

1- Une fois par an, retirer le couvercle frontal de l'appareil et enlever l'accumulation de poussière à l'intérieur et dans les ouvertures des grilles du couvercle frontal avec l'aide d'un aspirateur.
2- Le nettoyage doit être fait après avoir coupé l'alimentation électrique au panneau d'alimentation principal. Attendre que le boîtier et l'élément de l'appareil aient refroidi avant de procéder à l'entretien.
3- Replacer le devant de l'appareil avant de rétablir l'alimentation électrique. 4- Un technicien qualifié peut accomplir tout autre service.

GARANTIE

Référez-vous à la fiche produit au www.ouellet.com.

Côté Tous les modèles

Profondeur murale requise

Devant

Unité simple

Unité double

Unité triple

Unité doubleUnité simple

CONSERVER CES INSTRUCTIONS

INS01-200301-06

INSTRUCTIONS D'INSTALLATION

MONTAGE ENCASTRÉ :

1- L'appareil de chauffage doit être utilisé avec le boîtier d'encastrement.
2- Ne jamais placer la sortie d'air chaud de l'appareil à moins de 10 ne (250 mm) du plancher ou d'un mus adiacent.
de 10 po (250 mmi) du planchei ou d'un mui adjacent. 3. Prévoir une ouverture dans le mur :
3° Trevon une ouverture dans le mui Profondeur : 4 5/16 no (109 mm)

Hafondeur : 15/10 po (16) mm Hauteur : 19 7/8 no (506 mm)

Longueur : - Unité simple : 14 7/16 po (368 mm)

- Unité double : 30 3/16 no (767 mm)

- Unité triple : 46 5/8 po (1185 mm)

4- Retirer du boîtier d'encastrement la débouchure appropriée pour le

raccordement électrique

5- Fixer le boîtier d'encastrement à l'aide des vis incluses. Assurez-vous

que le rebord de chaque côté du boîtier d'encastrement appuie sur le panneau de gypse et non sur les pièces de structures du mur. Voir le marquage sur les côtés du boîtier d'encastrement.

6- Installer l'appareil de chauffage dans le boîtier d'encastrement en

s'assurant que ce dernier est bien fixé à l'aide des vis incluses.

7- Effectuer le raccordement électrique selon les codes local et national.

Se referer au diagramme de cablage dans le couvercle de l'appareil.

8- S assurer que le ventilateur fonctionne librement et qu'il n'y a pas de débris dans l'appareil.

9- Installer le couvercle en utilisant les deux vis incluses.

IMPORTANT: S'assurer que la partie pleine du couvercle recouvre

bien la boîte de raccordement. Le logo doit être à l'endroit.

10- S'assurer que l'appareil fonctionne adéquatement en ajustant

temporairement le thermostat à la température maximum.

MONTAGE EN SURFACE :

Modèle 4 po (102 mm)

1- Le boîtier de surface doit être utilisé avec le boîtier d'encastrement.
2- Ne jamais placer la sortie d'air chaud de l'appareil à moins
de 10' po (250 mm) du plancher ou d'un mur adjacent.
3- Passer le câble d'alimentation derrière le boîtier de surface.
4- Fixer solidement le boîtier de surface au mur en utilisant les vis incluses.
IMPORTANT : Pour le boîtier de surface simple, il y a deux supports
de fixés en haut et en bas. Déplier les crochets en métal et les retirer.
Insérer les supports dans le boîtier de surface avant de poursuivre
l'installation. Voir l'illustration pour les installer adequatement.
5- Suivre les etapes 4 à 10 de la section montage encastre.

MONTAGE SEMI-ENCASTRE :

Modèle 1 po (25 mm) et Modèle 2 po (51 mm)

1- Le boîtier de surface doit être utilisé avec le boîtier d'encastrement.
2- Ne jamais placer la sortie d'air chaud de l'appareil à moins
de 10 po (250 mm) du plancher ou d'un mur adjacent.
3- Prévoir une ouverture dans le mur
Profondeur modèle 1 po (51 mm) : 3 5/16 po (84 mm)
Profondeur modèle 2 po (102 mm) : 2 5/16 po (59 mm)
Hauteur : 19 7/8 po (506 mm)
Longueur : Unité simple : 14 7/16 po (368 mm)

Unité double : 30 3/16 po (767 mm)

Unité triple : 46 5/8 po (1185 mm)

4- Passer le câble d'alimentation derrière le boîtier de surface.
5- Fixer solidement le boîtier de surface au mur en utilisant les vis incluses.
IMPORTANT : Pour le boîtier semi-encastré simple, modèle 2 po
(51 mm) il y a deux supports de fixés en haut et en bas. Déplier les
crochets en metal et les retirer. Inserer les supports dans le boîtier de
surface avant de poursuivre l'installation. Voir l'illustration pour les installées adévoatement.
installer adequatement.
6- Suivre les etapes 4 a 10 de la section montage encastre.

ATTENTION :

Température élevée, risque d'incendie, tenir les cordons électriques, les rideaux, mobilier et autres combustibles à une distance d'au moins 36 po (915 mm) du devant de l'appareil. Pour diminuer le risque d'incendie, ne pas entreposer ou utiliser d'essence ou d'autres vapeurs et liquides inflammables à proximité de l'appareil.

IMPORTANT

1- Ne pas obstruer l'avant de l'appareil à moins de 48 po (1220 mm).
2- Tout dispositif de contrôle (thermostat ou relais) doit être connecté au bornier de
contrôle de l'appareil.

3- Ne jamais interrompre la ligne d'alimentation pour contrôler cet appareil.

Montage en surface et semi-encastré

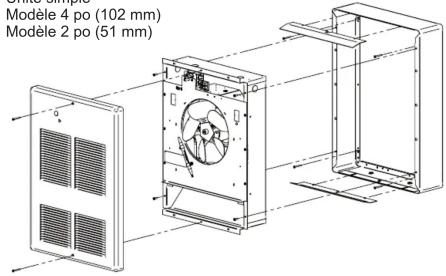

Unité simple

Modèle 4 no (102 mm)
Modèle 2 no (51 mm)
Modèle 4 po (102 mm) Modèle 2 po (51 mm)
Modèle 4 po (102 mm) Modèle 2 po (51 mm)
Modèle 4 po (102 mm) Modèle 2 po (51 mm)
Modèle 4 po (102 mm) Modèle 2 po (51 mm)

Modèle 2 po (31 mm)

Modèle 4 po (102 mm) Modèle 2 po (51 mm)

Montage semi-encastré
Unité simple

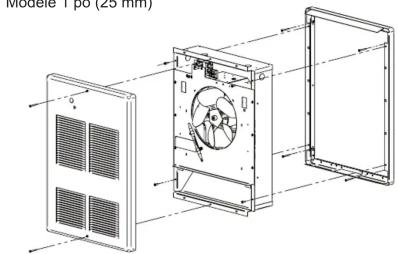

Modèle 1 po (25 mm)

Model 1 po (20 mm)

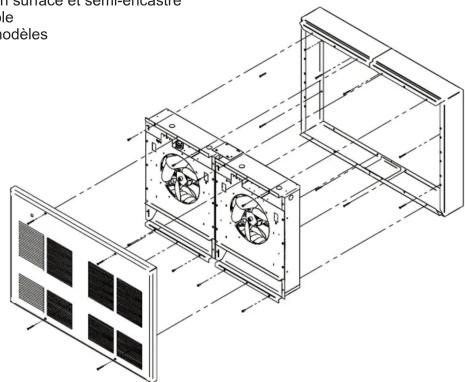

Montage en surface et semi-encastré
Unité double
Tous les modèles

Montage en surface et semi-encastré

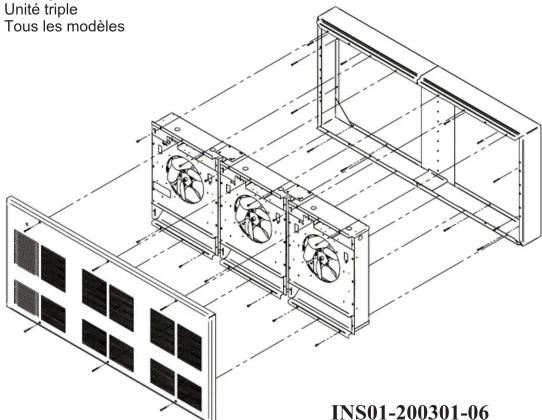

Unité triple

Unité triple Tous les modèles INS01-200301-06
