2020Gridbox basic - Non catégorisé Sunset - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations générales	Détails non disponibles

FOIRE AUX QUESTIONS - 2020Gridbox basic Sunset

Quels sont les éléments inclus dans la boîte du Sunset 2020Gridbox basic ?

La boîte contient le Sunset 2020Gridbox basic, un manuel d'utilisation, et les accessoires nécessaires pour son installation.

Comment puis-je installer le Sunset 2020Gridbox basic ?

Pour installer le Sunset 2020Gridbox basic, suivez les étapes indiquées dans le manuel d'utilisation inclus. Assurez-vous d'avoir tous les outils nécessaires avant de commencer.

Mon Sunset 2020Gridbox basic ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant et rebranchant l'alimentation.

Comment puis-je nettoyer le Sunset 2020Gridbox basic ?

Utilisez un chiffon doux et légèrement humide pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériel.

Où puis-je trouver des pièces de rechange pour le Sunset 2020Gridbox basic ?

Les pièces de rechange peuvent être commandées sur notre site web officiel ou auprès de revendeurs autorisés.

Quel est le délai de garantie pour le Sunset 2020Gridbox basic ?

Le Sunset 2020Gridbox basic est couvert par une garantie de 2 ans à partir de la date d'achat, couvrant les défauts de fabrication.

Comment puis-je contacter le service client pour des problèmes techniques ?

Vous pouvez contacter notre service client par e-mail à [e-mail] ou par téléphone au [phone].

Le Sunset 2020Gridbox basic est-il compatible avec d'autres appareils ?

Oui, le Sunset 2020Gridbox basic est conçu pour être compatible avec plusieurs appareils. Veuillez consulter le manuel d'utilisation pour plus de détails sur la compatibilité.

MODE D'EMPLOI 2020Gridbox basic Sunset

Félicitations vous venez d´acquérir notre kit autonome photovoltaïque. Le module solaire convertit le rayonne- ment solaire en courant continu, qui sera stocké dans une batterie (non compris dans le contenu de la livraison). Avec ce kit complet vous pouvez produire votre électricité, pour toute utilisation: lumière, radio … tout en respec- tant la nature et en évitant toutes émissions de bruit et de pollution. Pour les appareils en courant alternatif, un onduleur sera nécessaire (inclus dans le kit PV solaire - 230 V).

2. INSTRUCTIONS DE SECURITE

Veillez à bien lire attentivement le présent guide d´installation avant de procéder à l´installation de votre nouveau Système solaire. Conservez ce manuel pour d´éventuelles consultations ultérieures. Le fabricant ne pouvant ni contrôler le respect de ces documents ni les conditions et méthodes lors de l´installation ni l´utilisation des composants, les conditions locales et architecturales se trouvant en dehors de notre zone d´inuence; veuillez vérier toutes ces instructions en détail! Une mise en œuvre incorrecte de l´installation pourrait causer des dommages matériels ou corporels. Ainsi, le fabricant décline toute responsabilité pour les pertes, dommages et couts de toute nature résultants d´une installation défectueuse, d´une manutention incor- recte, d´un mauvais fonctionnement comme d´une utilisation non conforme ou qui y seraient liés d‘une manière quelconque. Si vous rencontrez des problèmes, qui ne sont pas mentionnés dans le manuel d´installation, nous vous prions de nous contacter an de sauvegarder vos droits de garantie. En cas de manipulation de propre initiative sans aucune concertation, tous droits d´éventuelle garantie ou échange expirent. Le fabricant se réserve le droit de modier les produits, les composants, les spécications ou les instructions de montage sans préavis.

3. INSTRUCTIONS D´UTILISATION

Veuillez uniquement utiliser le câble inclus dans le contenu de la livraison et veillez à la bonne polarité lors du raccordement. Les composants ne sont pas appropriés pour l´installation extérieure, ils ne sont pas étanches. Sauf le module. Ne pas exposer la batterie au feu, à la grande chaleur, la pluie, et à l´humidité ou au grand froid. Ne mettez pas les connecteurs/bornes de la batterie en court-circuit. Chargez sufsamment la batterie à l´aide du module solaire ou d´un chargeur de batterie usuel approprié, avant de brancher des appareils. Consultez les instructions de montage du régulateur de charge ci-jointe. Des appareils de 12V peuvent être raccordés directement au régulateur, sans dépasser le courant de sortie max. du régulateur. Les appareils de 12V dépassant le courant de sortie max. du régulateur ainsi que l´onduleur pour l´utilisation d´appareil en 230V sont directement branchés sur la batterie.INNOVATIVE ENERGIESYSTEME

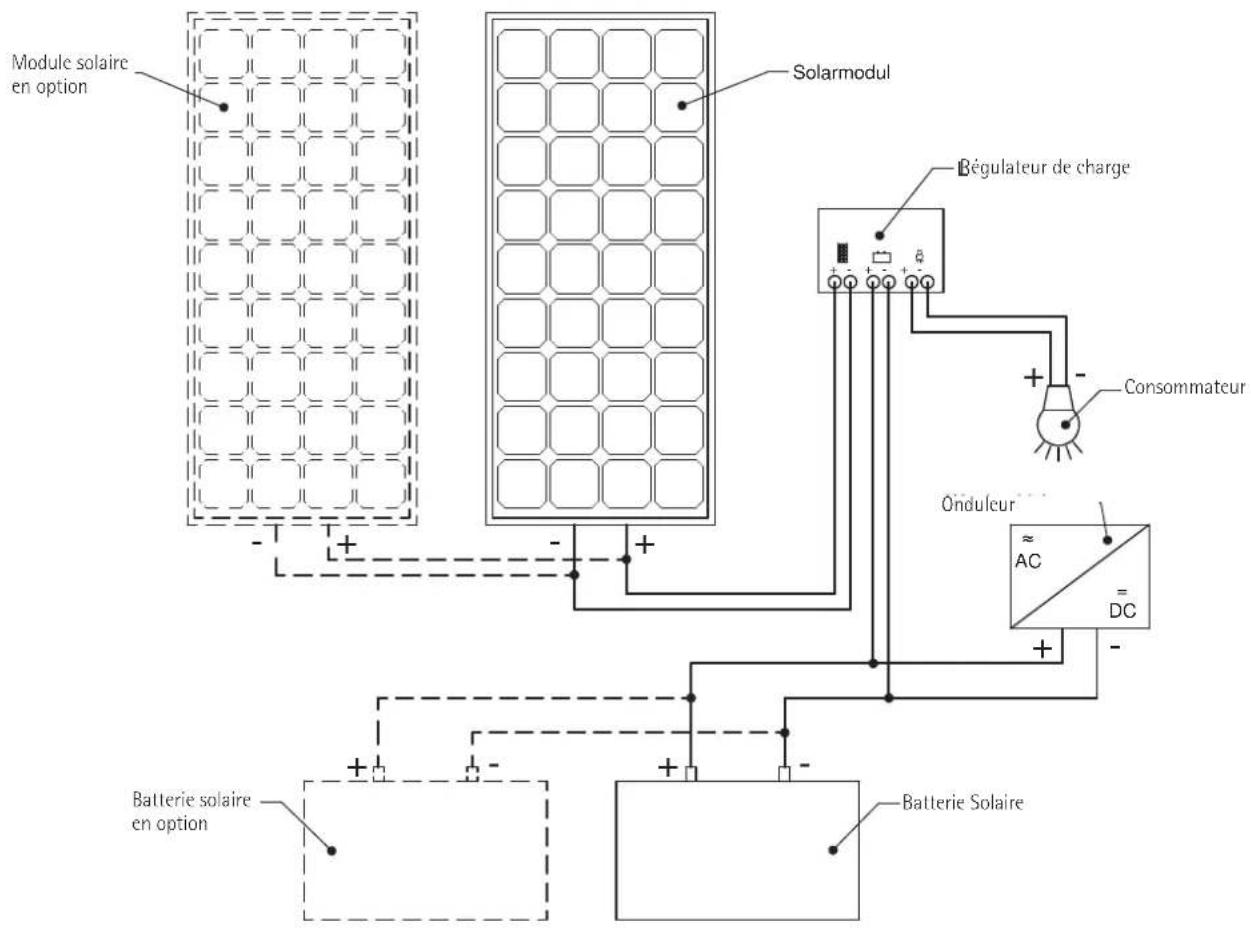

Solarbatterie optional Verbraucher Solarbatterie Module solaire en option Batterie solaire en option Batterie Solaire Onduleur Consommateur Régulateur de charge

4. INSTALLATION ET RACCORDEMENT

L´ordre de raccordement pour la mise en route se fait toujours comme suit:

1. Connexion de la batterie au régulateur de charge

2. Connexion du module solaire au régulateur de charge

3. Connexion des appareils électriques

Pour la déconnexion l´ordre est le suivant:

1. Déconnexion du module solaire du régulateur de charge

2. Déconnexion des appareils électriques

3. Déconnexion de la batterie du régulateur de charge

4.1. Raccordement de la batterie au régulateur de charge Remarque: Si vous utilisez une batterie acide, veillez à ce que la batterie soit remplie d´acide avant le branche- ment. Compléter le niveau si nécessaire. Attention! Une batterie peut produire un court-circuit de haute tension. Veiller à respecter la polarité.INNOVATIVE ENERGIESYSTEME

PRODUKTION | IMPORT | GROSSHANDEL | PROJEKTIERUNG | ENGINEERING

SUNSET Energietechnik GmbH · Industriestr. 8 - 22 · 91325 Adelsdorf · Tel. ++49 / (0)9195 - 94 94 -0 · Fax ++49 / (0)9195 - 94 94 -690 · Email: [e-mail] Fixez les bornes polaires de la batterie (+/-) aux câbles „+ et – “, raccordez maintenant le câble „+“ à la borne „Symbole +“ et le câble „–“ à la borne „Symbole -“ du régulateur de charge. Branchez en premier la „Borne polaire +“ au pôle positif de la batterie, ensuite la „Borne polaire –“ au pôle négatif de la batterie. Pour débrancher la batterie procédez dans l´ordre inverse. 4.2. Raccordement du module solaire Examinez la surface prévue pour l´installation du module en contrôlant que l´orientation et l´inclinaison soient optimal pour assurer l´irradiation directe du module. Vériez bien à ce que le champ des modules ne soit pas ombragé (parabole, lucarne ou tout autre obstacle. Le système n´atteindra pas le rendement maximal. Ne pas raccorder d´autres appareils que le régulateur de charge, au module. Attention! Les modules photovoltaïques produisent de l´électricité. Même par faible ensoleillement le module sera sous tension. Travaillez donc avec précaution et respectez les mesures de sécurité adéquates. N´entrez pas en contact avec des pièces conductrices si le module n´est pas recouvert et utilisez des outils ad- aptés! Assurez-vous que le panneau solaire ne dépasse pas le courant d’entrée maximal dmissible du régulateur de charge.. Ouvrez le boitier du module solaire en dévissant les vis. Le boitier est pourvu de bornes avec les « symboles + et - ». La borne du milieu (si existante) reste libre. Dénudez le câble de montage aux extrémités, mettez-y éventuellement des cosses (non livrées). Sertissez les cosses avec une pince. Passez les deux ls électriques + et – séparément dans la fermeture du passe-câble (+/-). Ôtez la bague d´étanchéité du „passe-câble“, si nécessaire, an de pouvoir passer les deux câbles dans les „passe- câble“ prévu à cet effet. Desserrez les vis des bornes avec les « symboles + et -», et xez les câbles + et -. Enn, vissez les passe-câbles au boitier du module et refermez le couvercle du boitier. Raccordez le pôle positif du module solaire au « Symbole module +“ du régulateur „ et le pôle négatif du module solaire au „Symbole module -“.du régulateur. 4.3. Brancher les appareils électriques Les appareils électriques en 12V peuvent être directement branchés sur le régulateur de charge, aux bornes droi- tes avec le « symbole Lampe », en veillant à ne pas dépasser le courant de sortie max. du régulateur. Pour cela raccordez le pôle positif du câble de connexion de l´appareil électrique au „Symbole Lampe +“ et le pôle négatif du câble de connexion de l´appareil électrique au „Symbole Lampe -“ du régulateur de charge. Les appareils électriques de 12V, dépassants le courant de sortie max. du régulateur de charge, devront être branchés directement sur la batterie. Dans ce cas, la fonction de protection contre les décharges profondes du régulateur de charge n´est plus opérante. Pour les appareils électriques à courant alternatif utilisez un onduleur (inclus dans le kit PV-230V), qui devra être branché directement sur la batterie. Dans ce cas, la fonction de protection contre les décharges profondes du régulateur de charge n´est plus opérante. Pour le raccordement de l´onduleur, raccordez le pole positif de l´onduleur à la « borne + » de la batterie et le pole négatif de l´onduleur à la « borne –« de la batterie.INNOVATIVE ENERGIESYSTEME

PRODUKTION | IMPORT | GROSSHANDEL | PROJEKTIERUNG | ENGINEERING

SUNSET Energietechnik GmbH · Industriestr. 8 - 22 · 91325 Adelsdorf · Tel. ++49 / (0)9195 - 94 94 -0 · Fax ++49 / (0)9195 - 94 94 -690 · Email: [e-mail] Remarque: débranchez les consommateurs que vous n´utilisez pas à long terme, an de préserver la batterie de la décharge inutile causé par la propre consommation de l´onduleur en standby.

5. MAINTENANCE ET ENTRETIEN

En cas de salissures (poussière), nettoyez le module solaire à l´aide d´un chiffon propre. An de garder la batterie opérationnelle, il est nécessaire de la recharger régulièrement (au moins tous les 3 mois), soit à l´aide du module solaire, soit avec un chargeur de batterie usuel approprié.

6. INDICATIONS D‘ÉLIMINATION

Les appareils électriques et les batteries sont des déchets spéciaux à ne pas jeter dans les ordures ménagères. Veillez à les éliminer de façon appropriée, suivant la réglementation locale en vigueur, veuillez contacter votre mairie ou le centre de traitement des déchets ménagers le plus près.
