BEDIENUNGSANLEITUNG 2020Gridbox basic Sunset

Wir gratulieren Ihnen zum Kauf unseres Solarstrom-Sets. Das Solarmodul wandelt das Licht der Sonne in Gleich- strom um, der in einer Batterie (nicht im Lieferumfang) gespeichert wird. Mit dieser Anlage können Sie Ihren Strom fern jeder Steckdose für Licht, Radio, MP3-Player, Handys etc. selbst erzeugen; und das umweltfreundlich, lautlos und sauber. Für Wechselstromgeräte benötigen Sie einen Wechselrichter (nur bei 230 V – Solarstrom-Sets im Lieferumfang enthalten).

2. Sicherheitshinweise

Lesen Sie bitte die nachfolgende Montageanleitung genau durch und montieren Sie erst danach Ihre neue Solar- anlage. Bewahren Sie die Anleitung für späteres Nachschlagen auf. Sowohl das Einhalten dieser Anleitung als auch die Bedingungen und Methoden bei der Installation und Verwen- dung der Komponenten können vom Hersteller nicht überwacht werden. Örtliche Gegebenheiten und bauliche Voraussetzungen liegen außerhalb unseres Einussbereiches; überprüfen Sie diese eingehend! Eine unsachgemäße Ausführung der Installation kann zu Sachschäden führen und in Folge Personen gefährden. Daher übernimmt der Hersteller keinerlei Verantwortung und Haftung für Verluste, Schäden und Kosten, die sich aus fehlerhafter Ins- tallation, fehlerhafter Ausführung der Installationsarbeiten, unsachgemäßem Betrieb sowie falscher Verwendung ergeben oder in irgendeiner Weise damit zusammenhängen. Sollten bei der Montage Probleme auftreten, die in dieser Montageanleitung nicht aufgeführt sind, bitten wir Sie, zur Wahrung Ihrer Garantieansprüche zunächst mit uns Rücksprache zu halten. Etwaige Kosten, Gewährleistungs-, Austausch- und Rechtsansprüche jeglicher Art verfallen bei unabgestimmten eigenmächtigen Handlungen. Der Hersteller behält sich das Recht vor, ohne vorherige Mitteilung Änderungen bezüglich des Produkts, der Kom- ponenten, der technischen Daten oder der Montageanleitung vorzunehmen.

3. Bedienungshinweise

Bitte verwenden Sie ausschließlich die im Lieferumfang bendlichen Kabel und achten Sie auf die korrekte Pola- rität beim Anschluss. Außer dem Solarmodul sind keine Bauteile für den Außenbereich ausgelegt und nicht wasserdicht. Die Batterie darf nicht Feuer, großer Hitze, Regen, Feuchtigkeit oder großer Kälte ausgesetzt werden. Die Bat- terieanschlüsse dürfen nicht kurzgeschlossen werden. Laden Sie die Batterie vor Erstgebrauch bitte mithilfe des Solarmoduls bzw. eines geeigneten, handelsüblichen Batterieladegerätes ausreichend auf, bevor Verbraucher ein- geschaltet werden. Beachten Sie die dem Laderegler beiliegende Montageanleitung. Bis zum maximalen Ausgangsstrom des Lade- reglers können 12 V-Verbraucher direkt an den Laderegler angeschlossen werden. 12 V-Verbraucher, die einen größeren Strom als den max. Ausgangsstrom des Ladereglers aufweisen, sowie Wechselrichter zum Betrieb von 230 V-Geräten müssen direkt an die Batterie angeschlossen werden. Stand: 01/2016INNOVATIVE ENERGIESYSTEME

4. Aufbau und Anschluss

Die Anschlussreihenfolge bei der Inbetriebnahme ist immer wie folgt:

1. Anschluss der Batterie an den Laderegler

2. Anschluss des Solarmoduls an den Laderegler

3. Anschluss der Verbraucher

Beim Trennen ist die Reihenfolge:

1. Trennen des Solarmoduls vom Laderegler

2. Trennen der Verbraucher

3. Trennen der Batterie vom Laderegler

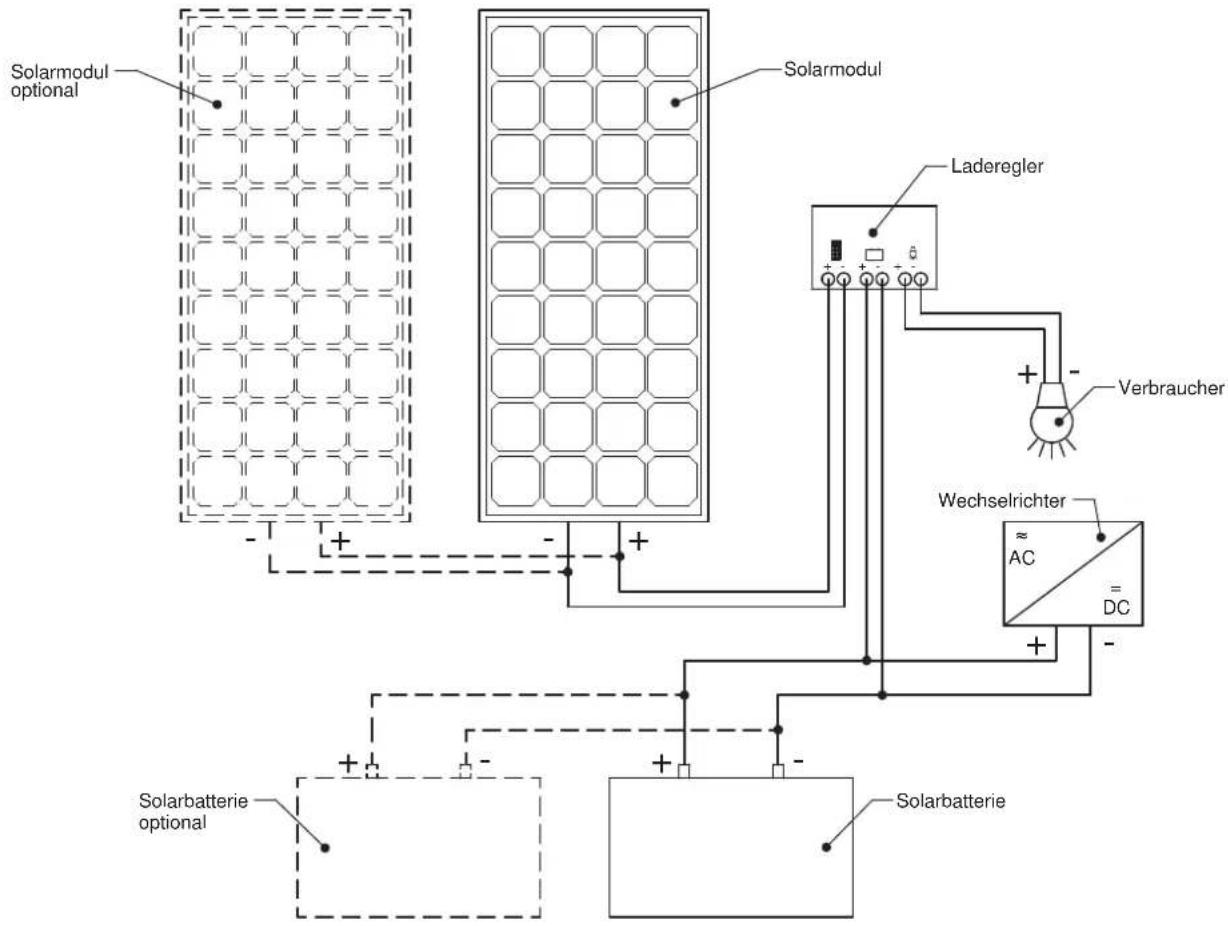

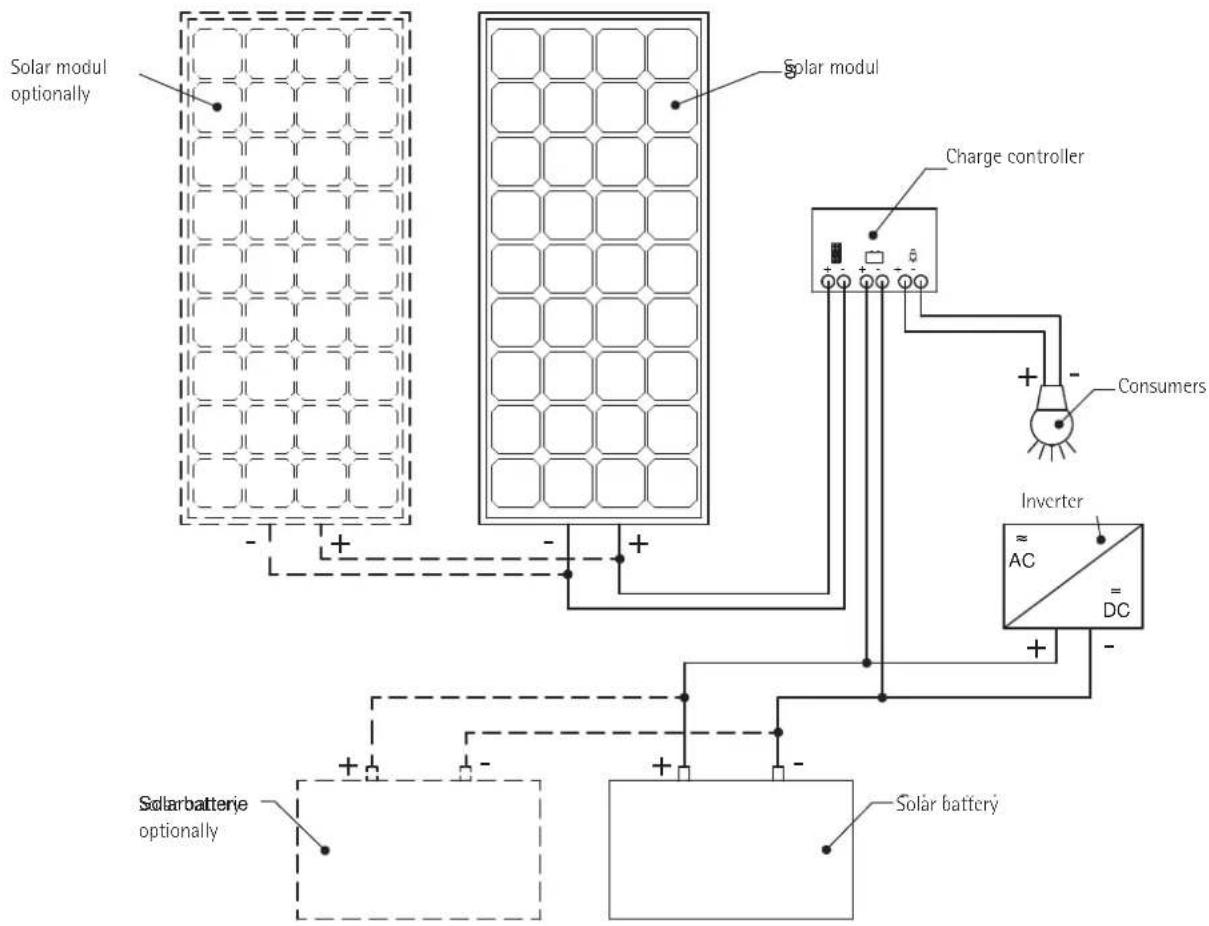

4.1. Anschluss der Batterie an den Laderegler Hinweis: Bitte beachten Sie, falls Sie eine Säurebatterie verwenden, dass diese vor dem Anschließen mit Schwe- felsäure befüllt ist. Achtung! Eine Batterie kann einen hohen Kurzschlussstrom erzeugen. Vorsicht! Achten Sie immer auf die korrekte Polarität. Verschaltungsbeispiel:INNOVATIVE ENERGIESYSTEME

PRODUKTION | IMPORT | GROSSHANDEL | PROJEKTIERUNG | ENGINEERING

SUNSET Energietechnik GmbH · Industriestr. 8 - 22 · 91325 Adelsdorf · Tel. ++49 / (0)9195 - 94 94 -0 · Fax ++49 / (0)9195 - 94 94 -690 · Email: [e-mail] Befestigen Sie die Batteriepolklemmen (+/-) mit dem „+ und – Kabel“. Verbinden Sie nun das „+ Kabel“ mit der Klemme „Symbol Batterie +“ und das „– Kabel“ mit der Klemme „Symbol Batterie -“ am Laderegler. Schließen Sie zuerst die „Batteriepolklemme +“ an den Pluspol der Batterie, danach die „Batteriepolklemme –“ an den Minuspol der Batterie. Beim Trennen von der Batterie verfahren Sie in umgekehrter Reihenfolge. 4.2. Anschluss des Solarmoduls Achten Sie bei der Platzierung des Solarmoduls auf eine gut geeignete Stelle, die hinsichtlich Ausrichtung und Aufstellwinkel beste und direkte Sonneneinstrahlung gewährleistet und vollständig verschattungsfrei ist. Es dürfen außer dem Laderegler keine anderen Geräte direkt an das Solarmodul angeschlossen werden. Achtung! Solarmodule erzeugen bei Lichteinfall Strom. Auch bei geringem Lichteinfall steht die volle Spannung an. Deshalb arbeiten Sie vorsichtig und beachten Sie die entsprechenden Sicherheitsvorkehrungen. Berühren Sie keine stromführenden Teile, wenn das Solarmodul nicht abgedeckt ist und verwenden Sie isoliertes Werkzeug! Öffnen Sie die Anschlussdose an der Rückseite des Solarmoduls. In der Anschlussdose sind Klemmen mit den „Symbolen + und -“. Die mittlere Anschlussklemme (falls vorhanden) bleibt frei. Entfernen Sie ein Stück der Isolierung des Montagekabels, versehen es mit Aderendhülsen (bauseits), pressen diese mit einer Crimpzange fest. Führen Sie die beiden Adern getrennt durch die dafür vorgesehenen PG-Verschraubun- gen (+/-). Gegebenenfalls müssen Sie den Dichtring, der sich in den PG- Verschraubungen bendet, entfernen, um die beiden Kabelenden durch die PG- Verschraubungen führen zu können. Lockern Sie die Schrauben der Anschlussklemmen mit den „Symbolen Solarmodul + und Solarmodul –“ und be- festigen Sie die Kabel. Zum Schluss müssen die PG-Verschraubungen an der Moduldose fest verschraubt und der Deckel der Dose wieder verschlossen werden. Beim Anschluss des Solarmoduls oder mehrerer Solarmodule an den Laderegler achten Sie bitte darauf, dass der max. zulässige Eingangsstrom nicht überschritten wird. Verbinden Sie den Pluspol des Solarmoduls mit dem Laderegler „Symbol Solarmodul +“ und den Minuspol des Solarmoduls mit dem Laderegler „Symbol Solarmodul -“. 4.3. Anschluss der Verbraucher 12 V-Verbraucher bis zum maximalen Ausgangstrom des Ladereglers können direkt an den rechten Klemmenblock am Laderegler mit dem Symbol einer Lampe (Verbraucher bzw. Last) angeschlossen werden. Dazu verbinden Sie den Pluspol des Verbraucheranschlusskabels mit dem Laderegler „Symbol Verbraucher +“ und den Minuspol des Verbraucheranschlusskabels mit dem Laderegler „Symbol Verbraucher -“. 12 V-Verbraucher, die einen größeren Strom als den max. Ausgangsstrom des Ladereglers aufweisen, müssen di- rekt an die Batterie angeschlossen werden. In diesem Fall greift der Tiefentladeschutz des Ladereglers nicht. Für den Anschluss von Wechselstromgeräten benötigen Sie einen Wechselrichter (nur bei 230 V – Solarstrom- Sets im Lieferumfang enthalten), der direkt an die Batterie angeschlossen werden muss. In diesem Fall greift der Tiefentladeschutz des Ladereglers nicht. Wenn Sie einen Wechselrichter anschließen, verbinden Sie den Pluspol des Wechselrichters mit der „Batterie- polklemme +“ und den Minuspol des Wechselrichters mit der „Batteriepolklemme –“.INNOVATIVE ENERGIESYSTEME

PRODUKTION | IMPORT | GROSSHANDEL | PROJEKTIERUNG | ENGINEERING

SUNSET Energietechnik GmbH · Industriestr. 8 - 22 · 91325 Adelsdorf · Tel. ++49 / (0)9195 - 94 94 -0 · Fax ++49 / (0)9195 - 94 94 -690 · Email: [e-mail] Hinweis: Wenn Sie die Verbraucher und den Wechselrichter längere Zeit nicht nutzen, klemmen Sie diese bitte ab, damit die Batterie nicht durch den Eigenstromverbrauch der Verbraucher und des Wechselrichters unnötigerwei- se entladen wird.

Reinigen Sie das Solarmodul bei Verschmutzungen mit einem sauberen Tuch. Um die Batterie bei längerer Nichtbenutzung funktionsfähig zu halten, laden Sie diese in regelmäßigen Abstän- den (mindestens alle 3 Monate) entweder über das Solarmodul oder ein handelsübliches, geeignetes Batteriela- degerät auf.

6. Entsorgungshinweise

Elektrogeräte und Batterien gehören nicht in den Hausmüll. Sie sind gesetzlich verpichtet, ausgediente Elek- trogeräte und Batterien zur umweltgerechten Wiederverwertung z.B. bei den öffentlichen Sammelstellen (zu erfragen bei der Gemeinde- oder Stadtverwaltung) zurück zu geben.INNOVATIVE ENERGIESYSTEME
