VD-6310 - Interphone Vistus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone vidéo filaire
Marque	Vistus
Modèle	VD-6310
Écran intérieur	3,5 pouces, résolution 320 x 240 px
Caméra extérieure	Angle horizontal 125°, vertical 90°, résolution 380 lignes vidéo
Alimentation boîtier intérieur	15 V CC
Alimentation boîtier extérieur	Via boîtier intérieur, < 0,5 W à vide
Alimentation gâche électrique	12 V CC, 0,9 A max
Fonctions principales	Interphone vidéo, ouverture de porte, communication interne, mode silencieux, réglages écran (luminosité, contraste, saturation)
Nombre de sonneries	Plusieurs, sélectionnables
Raccordements	Jusqu'à 4 boîtiers intérieurs par logement, possibilité de caméra externe, module radio VTX-BELL, touche d'étage
Montage	Boîtier extérieur sur paroi creuse, boîtier intérieur sur paroi ou en saillie
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, pas de produits corrosifs. Débrancher avant nettoyage pour les appareils secteur.
Sécurité	Ne pas démonter, danger d'électrocution. Utiliser uniquement en milieu sec. Faire réparer par un professionnel en cas de détérioration.
Garantie	2 ans limitée, sous réserve d'utilisation conforme et d'absence de modifications non autorisées
Contenu du coffret	1 boîtier extérieur, 1 boîtier intérieur 3,5", 1 alimentation ST-1000, 1 kit d'installation
Langues de la notice	FR, DE, EN, NL

FOIRE AUX QUESTIONS - VD-6310 Vistus

Comment installer le boîtier extérieur ?

Montez le boîtier à 1,5-1,6 m de hauteur. Utilisez le gabarit de perçage fourni, percez des trous de 6 mm, insérez les chevilles, passez les câbles et fixez le boîtier avec 4 vis. Raccordez les conducteurs selon le plan de câblage.

Comment personnaliser les plaques nominatives ?

Dévissez la plaque, insérez une étiquette avec le nom (format 71x50 mm pour VD-6X10) entre les deux parties en plastique, puis revissez.

Comment régler le volume du microphone ?

L'écran allumé, utilisez les touches latérales : touche 12 pour augmenter, touche 13 pour diminuer.

Comment activer le mode silencieux ?

Appuyez sur la touche mode silencieux du boîtier intérieur. La led rouge indique que la sonnerie est désactivée. Appuyez à nouveau pour réactiver.

Comment sélectionner une sonnerie ?

Appuyez sur la touche ♪ du boîtier intérieur pour entendre les sonneries. La dernière entendue est automatiquement sauvegardée.

Comment utiliser l'interphone en communication interne ?

Appuyez sur la touche de communication interne (B/C.7) du boîtier appelant. Tous les boîtiers intérieurs sonnent. Pour répondre, appuyez sur la touche de conversation (). Pour raccrocher, appuyez à nouveau.

Quels câbles sont nécessaires pour l'installation ?

Pour 1 logement : 4 conducteurs entre boîtier extérieur et intérieur, 2 pour la gâche. Pour 2 logements : 4 conducteurs par bouton de sonnette.

Comment raccorder une caméra externe ?

Branchez le câble vidéo sur la borne V2 et la terre sur GND. L'alimentation se fait via les bornes VVC2 (+) et GND (-). La caméra est automatiquement identifiée comme ID4.

Comment régler la durée d'ouverture de la porte ?

Sur le boîtier extérieur, le commutateur DIP 'Door opener time' : position OFF = 1 seconde, ON = 5 secondes (par défaut).

Que faire si l'appareil est endommagé ?

Débranchez immédiatement l'alimentation. Ne tentez pas de réparer vous-même. Faites appel à un technicien qualifié. La garantie de 2 ans couvre les défauts de matériau et de fabrication sous réserve d'utilisation conforme.

MODE D'EMPLOI VD-6310 Vistus

Merci d'avoir choisi un interphone vidéo VISTUS.

Vous venez de faire l'acquisition d'un dispositif haut de gamme.

L'interphone vidéo doit être monté par un professionnel.

Conseils d'entretien

Nettoyez le boîtier avec un chiffon légèrement humide et n'utilisez pas de produits de nettoyage corrosifs.

Légende

Boîtier extérieur

A.1 = caméra

A.2 = haut-parleur

A.3 = plaques nominatives et bouton de la sonnette

A.4 = microphone

A.5 = vis du boîtier

A.6 = capteur de luminosité

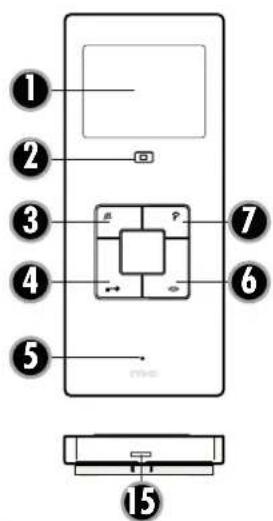

Boîtier intérieur équipé d'un écran 3,5"

(VISTUS VD-6310 et VISTUS VD-6320)

B. 1 = écran

B. 2 = touche écran

B. 3 = touche mode silencieux

B. 4 = bouton d'ouverture de la porte

B. 5 = microphone

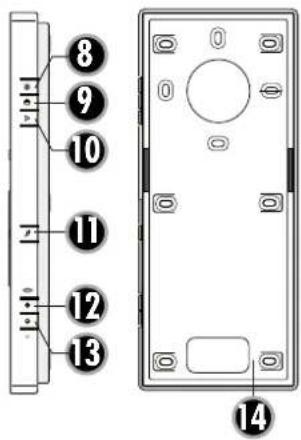

B.14 = arrière du boîtier

B.15 = verrou

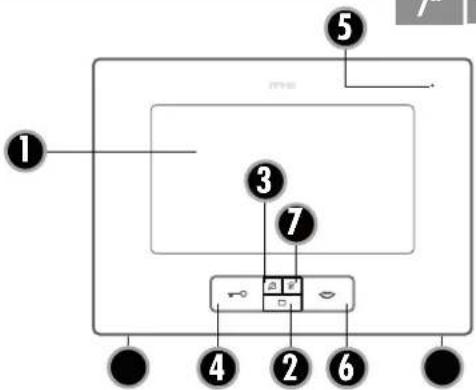

Boîtier intérieur équipé d'un écran 7"

(VISTUS VD-6710 et VISTUS VD-6720)

C. 1 = écran

C. 2 = touche écran

C. 3 = touche mode silencieux

C. 4 = bouton d'ouverture de la porte

C. 5 = microphone

+ C. 9 = touche d'affichage à écran +

— C.10 = touche d'affichage à écran -

C.11 = sonnerie

C.12 = volume +

C.13 = volume

C.14 = arrière du boîtier

C.15 = vis du boîtier

Matériel fourni avec VISTUS VD-6310

1 x boîtier extérieur avec bouton de sonnette

1 x boîtier intérieur avec écran 3,5"

1 x alimentation électrique ST-1000

1 x kit d'installation

Matériel fourni avec VISTUS VD-6320

1 x boîtier extérieur avec deux boutons de sonnette

2 x boîtier intérieur avec écran 3,5"

1 x alimentation électrique ST-1000

1 x kit d'installation

Matériel fourni avec VISTUS VD-6710

1 x boîtier extérieur avec bouton de sonnette

1 x boîtier intérieur avec écran 7"

1 x alimentation électrique ST-1000

1 x kit d'installation

Matériel fourni avec VISTUS VD-6720

1 x boîtier extérieur avec deux boutons de sonnette

2 x boîtier intérieur avec écran 7"

1 x alimentation électrique ST-1000

1 x kit d'installation

Matériel fourni avec VISTUS VD-603

1 x boîtier intérieur avec écran 3,5"

1 x kit d'installation

Matériel fourni avec VISTUS VD-607

1 x boîtier intérieur avec écran 7"

1 x kit d'installation

Matériel fourni avec VISTUS VD-610/VD ALU-610

1 x boîtier extérieur avec bouton de sonnette

1 x kit d'installation

Matériel fourni avec VISTUS VD-620/VD ALU-620

1 x boîtier extérieur avec deux boutons de sonnette

1 x kit d'installation

PRÉPARATION DE L'INSTALLATION

Voici les conducteurs requis pour

installer l'interphone vidéo :

Version pour 1 bâtiment d'habitation : 4 conducteurs pour relier le boîtier extérieur au boîtier intérieur et 2 conducteurs pour relier le boîtier extérieur au système d'ouverture de la porte.

Version pour 2 bâtiments d'habitation : 4 conducteurs par bouton de sonnette pour relier le boîtier extérieur à chaque bâtiment d'habitation. 4 conducteurs pour la famille 1 et 4 conducteurs pour la famille 2, ainsi que 2 conducteurs pour le système d'ouverture de la porte

i REMARQUE :

1. Un plan de câblage est fourni avec l'interphone vidéo.
2. L'interphone VISTUS vous permet d'également associer des systèmes audio au matériel vidéo fourni.

Il est possible de raccorder jusqu'à quatre boîtiers intérieurs par bâtiment d'habitation simultanément.

Ce raccordement peut

1. être réalisé en série (de boîtier intérieur à boîtier intérieur) ou

2. en étoile (en parallèle) à partir d'un point central (boîte de jonction).

Le plan de câblage ci-joint se base sur un raccordement en étoile, celui-ci devant être préféré.

Les conducteurs doivent être posés de manière à sortir du mur et à mener directement derrière le boîtier extérieur ou intérieur concerné.

MONTAGE DU BOÎTIER EXTÉRIEUR

L'interphone a été conçu pour être monté sur une paroi creuse.

Préparation

Lorsque vous ôtez le couvercle, veillez à ce que les plaques nominatives ne tombent pas et ne soient pas ainsi endommagées. Vérifiez que le câble du haut-parleur situé à l'avant du boîtier est bien fixé.

La caméra centrale doit être installée à une hauteur de 1,5 à 1,6 m environ (illustration A). Essayez la caméra et vérifiez que vous voyez bien vos invités avant de monter l'interphone. Si nécessaire, adaptez la hauteur et le lieu de montage à votre environnement.

1. Enlevez les deux vis afin d'ouvrir le boîtier extérieur. Le boîtier est également muni de taquets et d'encoches qui maintiennent les parties supérieures et inférieures assemblées. Il faut donc forcer un peu pour séparer les deux parties du boîtier.
2. Alignez le gabarit de perçage du boîtier extérieur sur l'emplacement choisi pour le montage en utilisant un niveau à bulle et fixez-le à l'aide de ruban adhésif.
3. Percez les trous de fixation avec une mèche de 6 mm en vous aidant du gabarit de perçage et mettez une cheville dans chaque trou.
4. Vous pouvez ensuite enlever le gabarit de perçage.
5. Passez les conducteurs dans le gros trou du boîtier extérieur et fixez ce dernier à l'aide de 4 vis.
6. Raccordez les conducteurs conformément au plan de câblage.

Personnalisation des plaques nominatives

La plaque nominative est composée de deux parties transparentes en plastique assemblées à l'aide de 2 ou 4 vis.

1. Enlevez toutes les vis de la plaque nominative et séparez les deux parties de la plaque. L'étiquette nominative se situe entre les deux parties en plastique.
2. Écrivez votre nom sur l'étiquette à l'aide d'un feutre à encre indélébile ou imprimez une étiquette* créée sur votre ordinateur.
3. Une fois remplie, posez l'étiquette entre les deux parties en plastique et revissez-les.

*dimensions de l'étiquette :

VISTUS VD-6X10 : 71 mm x 50 mm

VISTUS VD-6X20 : 71 mm x 25 mm

1. Remettez les plaques nominatives dans le couvercle avant de le remonter sur le boîtier extérieur. Vous pouvez coller un morceau de ruban adhésif sur le côté extérieur des plaques nominatives afin d'éviter qu'elles ne tombent lors du montage.

A Remarque : Enlevez le morceau de ruban adhésif du boîtier dès que l'installation est terminée afin de ne pas d'endommager le couvercle.

1. Vissez le couvercle avec les deux vis du boîtier. Veillez à ne pas visser les vis de travers. Cela pourrait endommager le filetage situé au fond du boîtier.

MONTAGE DU BOÎTIER INTÉRIEUR (écrans 3,5" et 7")

Vous pouvez installer le boîtier intérieur à la hauteur de votre choix afin qu'il soit parfaitement adapté à votre environnement.

1. Le 3,5" boîtier intérieur est seulement assemblé à l'aide de taquets et d'encoches. Il suffit de tirer le fond du boîtier pour le séparer du couvercle. Le 7" boîtier intérieure est en outre maintenu par 2 vis du boîtier.
2. Utilisez le fond du boîtier pour faire des repères et dessiner les trous à percer. Veillez à ce que le fond du boîtier soit bien droit.

REMARQUE : Le fond du boîtier intérieur équipé d'un écran 3,5" peut également être fixé dans une boîte à encastrer pour paroi creuse. Vous trouverez des trous de fixation prévus à cet effet au niveau du trou créé pour faire passer le conducteur. Si ces trous ne suffisent pas à fixer le fond du boîtier, percez des trous de fixation supplémentaires et utilisez-les pour visser le boîtier intérieur.

1. Percez les trous de fixation avec une mèche de 6 mm et mettez une cheville dans chaque trou.
2. Passez les conducteurs dans le trou prévu à cet effet situé dans le fond du boîtier et fixez le fond du boîtier avec des vis.
3. Raccordez les conducteurs conformément au plan de câblage et placez le couvercle du boîtier sur le fond du boîtier. Veillez à ce que les deux parties du boîtier soient parfaitement assemblées.

RACCORDEMENT

Consultez les illustrations pour une vue détaillée des raccordements à effectuer au niveau des bornes. Il est recommandé de réaliser le câblage conformément au plan de câblage.

Raccordez le conducteur posé aux bornes Audio, + 15 V, GND (terre), et Video du boîtier extérieur. Ces bornes doivent seulement être raccordées les unes aux autres à l'aide d'un raccordement 1:1 aux boîtiers intérieurs.

Remarque pour les versions pour 2 bâtiments d'habitation

: Il y a une borne à 6 pôles par bâtiment d'habitation. Les bornes sont numérotées. La borne 2 correspond au bouton de la sonnette du bas et la borne 1 à celui de la sonnette du haut.

Raccordement d'un système d'ouverture de porte

Pour le branchement de la gâche électrique, un contact à fermeture sans potentiel est disponible sur le poste extérieur.

1. Via la tension de service du poste extérieur

A cet effet, le connecteur 1 de la gâche électrique est branché à la borne 11 et le connecteur 2 de la gâche électrique à la masse/GND (par ex. à la borne 21). De plus, un cavalier de +15V (par ex. A1) est nécessaire sur la borne 10.

2. Via une source de tension externe (par ex. un transformateur de sonnette)

A cet effet, des câbles distincts sont nécessaires de la source de tension externe vers la gâche électrique et le poste extérieur. Le connecteur 1 de la gâche électrique est directement branché au connecteur 1 de la source de tension externe. Le connecteur 2 de la gâche électrique est branché à la borne 11 et le connecteur 2 de la source de tension externe à la borne 10.

Note: Afin d'éviter toute ouverture de la porte par une manipulation de la boîtier extérieur, nous recommandons l'installation du module ouvre-porte de sécurité SDO-10, qui est disponible séparément.

Raccordement du bloc d'alimentation

Le bloc d'alimentation peut au choix être relié au boîtier intérieur ou au boîtier extérieur. Pour ce faire, des bornes à vis séparées sont fournies. Cependant, il est également possible de raccorder directement le bloc d'alimentation au circuit d'acheminement des signaux, par exemple si tous les circuits d'acheminement des signaux ont été posés entre la boîte à fusibles et les boîtiers extérieur et intérieur. Le bloc d'alimentation doit être raccordé à la terre (GND) et à la borne + 15 V. Le bloc d'alimentation peut approvisionner 8 boîtiers en électricité.

Raccordement de la caméra externe

Il est possible de raccorder une caméra extérieure aux bornes à vis (illustration A ,ext Cam'), par exemple pour surveiller une zone supplémentaire non visible de la caméra principale. Toutes les caméras devant être alimentées par une tension de 12 V CC et émettant un signal vidéo composite peuvent être raccordées à l'interphone. Le câble vidéo est raccordé à la borne (V2) et le câble de terre à la borne (GND). La tension de service destinée à la caméra est reprise des bornes « VVC2 » (charge +) et « GND » (charge -). La caméra externe est automatiquement identifiée par le code ID 4 (voir chapitre sur les codes ID). Aucun son ne peut être transmis si la caméra externe est en fonctionnement. Il n'est pas nécessaire d'utiliser le X-module de l'interphone VDV 500 XCam.

Raccordement d'une touche d'étage

Il est possible de raccorder une éventuelle touche d'étage (contact de fermeture ordinaire) aux bornes « external push button » situées sur le boîtier intérieur. Sinon, le capteur peut également être raccordé parallèlement aux conducteurs « Audio » et « GND ». Dans les versions pour 2 bâtiments d'habitation, il faut s'assurer d'utiliser le bon conducteur audio (Audio1 et GND pour la famille 1 et Audio2 et GND pour la famille 2).

Remarque : Si une touche d'étage est raccordée, la sonnerie qui retentit lorsqu'on appuie sur cette touche ne peut pas être modifiée. Cette sonnerie est préprogrammée et elle ne fait pas partie des sonneries « ordinaires », ce qui permet de mieux la différencier.

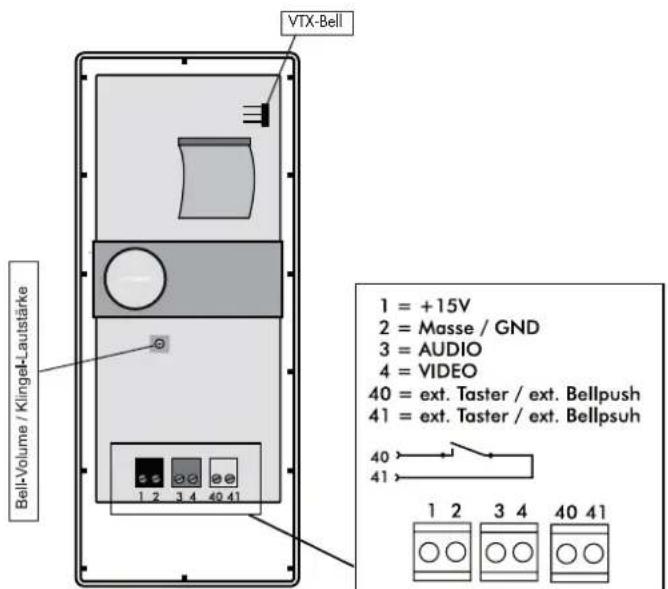

Raccordement du module d'extension radio VTX-BELL

VTX-BELL permet de transférer l'appel à des récepteurs de la série BELL par ondes radio (BELL 200 RX, BELL 210 USB et BELL 220 RX pour le moment). Le module radio est branché sur le connecteur à 3 broches situé dans le boîtier intérieur (illustrations B+C). Pour plus d'informations, reportez-vous au guide d'installation du module VTX-BELL.

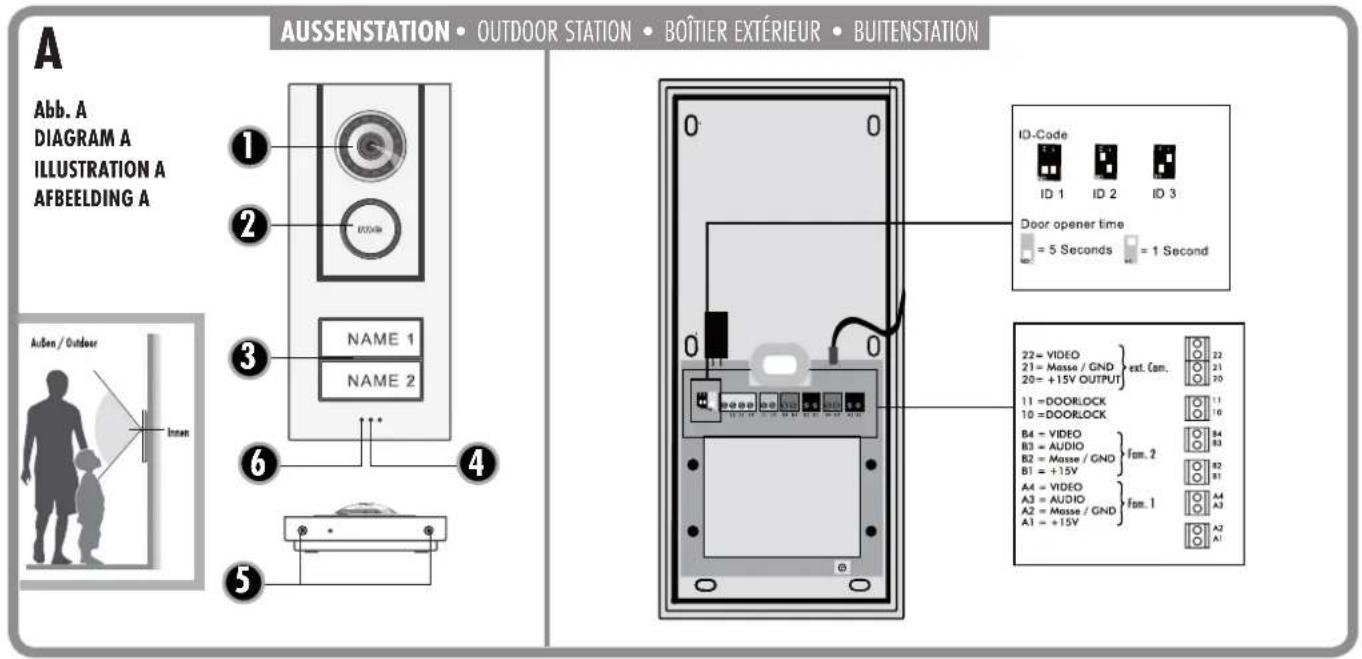

CONFIGURATION DU BOÎTIER EXTÉRIEUR

Le boîtier extérieur dispose des configurations suivantes, vous permettant ainsi de l'adapter à votre environnement personnel.

Volume du boîtier extérieur

Le potentiomètre (Illustration A, Volume / Lautstärke') permet de régler le volume du boîtier extérieur. Pour augmenter le volume au maximum, il faut tourner le potentiomètre doucement dans le sens des aiguilles d'une montre jusqu'à arriver au maximum, puis le tourner un peu en sens inverse. Pour baisser le volume, il faut tourner le potentiomètre dans le sens inverse des aiguilles d'une montre.

Codes ID

Si plusieurs boîtiers extérieurs sont raccordés parallèlement (par exemple au portail et à la maison), le code ID est défini à l'aide d'un commutateur DIP (illustration A, 'ID-CODE') Ce commutateur permet d'activer les différents boîtiers extérieurs les uns après les autres à partir d'un boîtier intérieur et de surveiller ainsi la zone programmée de chaque boîtier extérieur en question. Il faut utiliser la touche « écran » située sur le boîtier intérieur pour activer ou désactiver les différents boîtiers.

ID1 = interrupteur 1 « on », interrupteur 2 « on » ID2 = interrupteur 1 « on », interrupteur 2 « off » ID3 = interrupteur 1 « off », interrupteur 2 « on »

Remarque : L'ID4 ne peut pas être utilisé pour le boîtier extérieur. Il est dédié à la caméra externe. Si plusieurs boîiers extérieurs sont raccordés parallèlement, seul un boîtier extérieur peut être connecté à la caméra externe.

Durée d'ouverture du système d'ouverture de la porte

Le commutateur DIP (illustration A, 'Door opener time') permet de régler la durée d'ouverture du système d'ouverture de la porte. Il est

possible de choisir une ouverture de 1 seconde ou de 5 secondes. L'ouverture de 5 secondes est prédéfinie à l'usine et elle fonctionne avec la plupart des systèmes d'ouverture de la porte courants.

L'interrupteur en position « off » correspond à une ouverture de 1 seconde. L'interrupteur en position « on » correspond à une ouverture de 5 secondes.

CONFIGURATION DU BOÎTIER INTÉRIEUR

Le boîtier intérieur dispose des différentes configurations suivantes. Vous pouvez ainsi les modifier en fonction de votre environnement personnel.

Volume de la sonnerie (écrans 3,5" et 7")

Le potentiomètre (illustration B et C „Bell Volume“) permet de régler le volume de la sonnerie du boîtier intérieur. Pour augmenter le volume au maximum, il faut tourner le potentiomètre doucement dans le sens des aiguilles d'une montre jusqu'à atteindre le niveau maximum. Pour baisser le volume, il faut tourner le potentiomètre dans le sens inverse des aiguilles d'une montre.

∅ Désactivation de la sonnerie (la nuit par exemple)

La sonnerie peut être désactivée afin que vous ne soyez pas dérangé durant la nuit par exemple. Pour ce faire, exercez une simple pression sur la touche mode silencieux du boîtier intérieur. La led située sous la touche mode silencieux devient rouge afin de vous indiquer que vous avez désactivé la sonnerie. Une simple pression de la touche mode silencieux permet de réactiver la sonnerie. La led rouge s'éteint alors et la sonnerie est réactivée. Le voyant lumineux (cadre lumineux situé autour de la touche de conversation et du bouton d'ouverture de la porte) reste allumé même lorsque la sonnerie est désactivée et il continue d'indiquer une sonnerie. De plus, la led est rouge quand le mode silencieux a été activé.

i REMARQUE : Si un module VTX-BELL est utilisé, celui-ci peut également être mis en mode silencieux en suivant la même démarche. Ainsi, le récepteur raccordé n'émet aucune sonnerie non plus.

IMPORTANT : Pour les configurations suivantes, l'écran du boîtier intérieur doit être allumé (en appuyant sur la touche écran si nécessaire par exemple). Il est impossible de régler le volume du microphone, la luminosité, le contraste, la saturation des couleurs et la sonnerie si l'écran est éteint.

Volume du microphone (écrans 3,5" et 7")

⊕

-

-

Le volume du microphone peut être réglé progressivement à l'aide des deux touches latérales (B/C 12 et 13). La touche 12 permet d'augmenter le volume du microphone et la touche 13 de le diminuer.

Luminosité (écran 3,5")

La touche « ✉ (B.8) permet de régler la luminosité de l'écran. Il suffit d'appuyer sur la touche par à-coups pour augmenter la luminosité. Quand le niveau de luminosité maximal est atteint, il est possible de passer au niveau le plus faible en rappuyant sur la touche.

Contraste (écran 3,5")

La touche « ⚡ (B.9) permet de régler le contraste de l'écran. Il suffit d'appuyer sur la touche par à-coups pour accentuer le contraste. Quand le niveau de contraste maximal est atteint, il est possible de passer au niveau le plus faible en rappuyant sur la touche.

Saturation des couleurs (écran 3,5")

La touche « 🚫 (B.10) permet de régler la saturation de l'écran. Il suffit d'appuyer sur la touche par à-coups pour augmenter la saturation des couleurs. Quand le niveau de saturation maximal est atteint, il est possible de passer au niveau le plus faible en rappuyant sur la touche.

M Luminosité (écran 7")

Appuyez une fois sur la touche MC.8) du boîtier intérieur afin que « Bright » s'affiche à l'écran. Vous pouvez ensuite augmenter la luminosité à l'aide de la touche (C.9) et la diminuer à l'aide de la touche (C.10).

M Contraste (écran 7")

Appuyez deux fois sur la touche (C.8) du boîtier intérieur afin que «Contrast » s'affiche à l'écran. Vous pouvez ensuite accentuer le contraste à l'aide de la touche (C.9) et la diminuer à l'aide de la touche (C.10).

M Saturation des couleurs (écran 7")

Appuyez trois fois sur la touche (C.8) du boîtier intérieur afin que « Color » s'affiche à l'écran. Vous pouvez ensuite augmenter la saturation des couleurs à l'aide de la touche (C.9) et la diminuer à l'aide de la touche (C.10).

Sélection de la sonnerie (écrans 3,5" et 7")

Il suffit d'appuyer sur la touche ♪B/C.11) pour entendre la sonnerie suivante. La dernière sonnerie entendue est automatiquement sauvegardée comme sonnerie sélectionnée.

UTILISATION (comme interphone)

1. Appuyez sur le bouton de la sonnette.
2. La sonnerie enregistrée retentit au(x) boîtier(s) intérieur(s) en question et l'écran affiche l'image du boîtier extérieur.

1. Acceptez la conversation à partir du boîtier intérieur en exerçant une pression rapide sur la touche de conversation
   (symbolisée par une 📞).
2. Si une caméra supplémentaire est raccordée au boîtier extérieur, vous pouvez basculer sur cette caméra sur simple pression de la touche « ÉCRAN » □ Pour rebasculer sur la caméra intérieure, il suffit d'exercer une autre pression rapide sur la touche « □
3. Si un système d'ouverture de la porte est raccordé à l'interphone, vous pouvez ouvrir la porte sur simple pression du bouton d'ouverture de la porte (symbolisé par une ⚡). Le bouton de la sonnette est vert pendant que la durée d'ouverture de la porte.
4. Le dispositif est remis en veille sur simple pression de la touche de conversation (symbolisée par une

Remarque : Si une touche d'étage est raccordée, la sonnerie qui retentit lorsqu'on appuie sur cette touche ne peut pas être modifiée. Cette sonnerie est préprogrammée et elle ne fait pas partie des sonneries « ordinaires », ce qui permet de mieux la différencier.

UTILISATION (comme interphone de communication interne)

Tous les boîtiers intérieurs qui sont raccordés au même bouton de sonnette peuvent également être utilisés comme interphone intérieur.

1. Appuyez sur la touche de communication interne (B/C.7) du boîtier intérieur à partir duquel vous souhaitez joindre un autre boîtier intérieur. Tous les boîiers intérieurs raccordés sonnent alors sans qu'aucune image n'apparaisse.
2. Pour accepter la conversation à partir d'un des autres boîriers intérieurs raccordés, il suffit d'exercer une simple pression sur la touche de conversation (B/C.6) de l'appareil.
3. Pour terminer la conversation, exercez une pression rapide sur la touche de conversation d'un des deux boîtiers intérieurs.

Remarque : Il est impossible de programmer des sonneries différentes pour les appels internes et externes.

Caractéristiques techniques

Boîtier extérieur

Fonctionnement à vide : < 0,5 W

Résolution de la caméra : 380 lignes vidéo

Angle de la caméra : 125° à l'horizontale et 90° à la verticale

Alimentation du système

d'ouverture de la porte : \~ 12 V CC, 0,9 A max.

Éclairage de bouton de sonnette: commandé par capteur CDS

NAME

Boîtier intérieur (3,5")

Alimentation : 15 V CC

Fonctionnement à vide : < 0,5 W

Résolution de l'écran : 320 x 240 px

Boîtier intérieur (7")

Alimentation : 15 V CC

Fonctionnement à vide : < 0,5 W

Résolution de l'écran : 480 x 270 px

CONSIGNES

L'influence de forts chants statiques, électriques ou haute fréquence (décharges, téléphones mobiles, installations radio, portables, micro-ondes) peut entraîner des dysfonctionnements des appareils (de l'appareil).

Nettoyage et entretien

Débrancher du secteur les appareils alimentés sur secteur avant le nettoyage (retirer la fiche). La surface du boîtier peut être nettoyée à l'aide d'un chiffon humidifié avec une lotion savonneuse. Ne pas utiliser de produits abrasifs ou chimiques. Ne retirer la poussière accumulée sur les lattes des grilles d'aération qu'avec un pinceau ou aspirer avec un aspirateur. Ne pas tenir l'embout aspirant juste sur l'appareil.

CONSIGNES DE SECURITE

En cas de détérioration de boîtiers, de prises, de câbles ou d'isolation, arrêter immédiatement les appareils et débrancher les câbles.

DANGER DE MORT PAR ELECTROCUTION. (Débrancher la fiche de la prise d'alimentation secteur!) Faire immédiatement réparer les détériorations par un technicien qualifié!

Ne démontez jamais le produit! Ceci pourrait provoquer un choc électrique mortel !

Ne pas tenter de réparer vous-même les détériorations!

Pour des raisons de sécurité et d'homologation, toute transformation ou modification arbitraire du produit est interdite.

Le montage du produit correspond à la classe de sécurité

1. L'alimentation en courant ne doit s'effectuer que par une prise (230V \~/50Hz) raccordée au réseau d'alimentation public. Les appareils alimentés par le secteur ne doivent pas être laissés à la portée des enfants. Une prudence toute particulière s'impose donc lors de l'utilisation.

Ne laissez pas traîner le matériel d'emballage. Les feuilles ou poches plastiques, les éléments polystyrène, etc. peuvent se transformer en jouets dangereux pour les enfants.

L'usage de module intérieur doit s'effectuer dans des milieux secs uniquement (évitez tout usage dans espaces humides comme la salle de bain par exemple). Évitez tout contact du dispositif avec l'humidité ou avec l'eau. Ceci pourrait provoquer un choc électrique mortel !

Dans les installations industrielles, il convient d'observer les consignes de prévention d'accidents relatives aux installations et moyens d'exploitation, édictées par les syndicats professionnels. En cas de doute concernant le raccordement, le fonctionnement ou la sécurité de l'appareil, veuillez contacter un spécialiste.

Ce produit doit être manipulé avec précaution. Les coups, les chocs ou une chute, même d'une faible hauteur, peuvent l'endommage

GARANTIE LIMITEE DE 2 ANS

Il est garanti pendant 2 ans à partir de la date d'achat que ce produit ne présente aucun défaut au niveau du matériau et du modèle. Cette garantie est uniquement valide lorsque l'appareil est utilisé de manière conforme, et entretenu régulièrement. La présente garantie se limite à la réparation ou au réassemblage d'une pièce quelconque de l'appareil dans la mesure où aucune modification ou réparations non autorisées n'ont été effectuées. Vos droits légaux en tant que client ne sont en aucun cas influencés par cette garantie.

La garantie s'annule en cas de non-observation du présent mode d'emploi. Nous déclinons toute responsabilité pour tout dommage indirect ! Nous déclinons également toute responsabilité en cas de dommages survenus sur l'appareil ou des personnes suite à une manipulation non-conforme ou la non-observation des consignes de sécurité. La garantie s'annule automatiquement dans ces cas-là !

Responsabilité limitée

Le fabricant décline toute responsabilité en cas de perte ou de dommages quelconques, y compris les dommages consécutifs ou accessoires qui résultent directement ou indirectement de la défaillance de ce produit.

Cette notice est une publication de la société m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn/Allemagne.

Cette notice est conforme à la règlementation en vigueur lors de l'impression. Sous réserve de modifications techniques et d'équipement.

B
Abb. B

DIAGRAM B
ILLUSTRATION B
AFBEELDING B

3.5" | INNENSTATION • INDOOR STATION • BOÎTIER INTÉRIEUR • BINNENSTATION

C

Abb. C DIAGRAM C ILLUSTRATION C AFBEELDING C

7" | INNENSTATION • INDOOR STATION • BOÎTIER INTÉRIEUR • BINNENSTATION
