Produkttyp	Kabelgebundene Video-Gegensprechanlage
Marke	Vistus
Modell	VD-6310
Innenbildschirm	3,5 Zoll, Auflösung 320 x 240 px
Außenkamera	Horizontalwinkel 125°, vertikal 90°, Auflösung 380 TV-Linien
Stromversorgung Innengerät	15 V DC
Stromversorgung Außengerät	Über Innengerät, < 0,5 W im Leerlauf
Stromversorgung Türöffner	12 V DC, max. 0,9 A
Hauptfunktionen	Video-Gegensprechanlage, Türöffnung, interne Kommunikation, Lautlosmodus, Bildschirmeinstellungen (Helligkeit, Kontrast, Sättigung)
Anzahl der Klingeltöne	Mehrere, auswählbar
Anschlüsse	Bis zu 4 Innengeräte pro Wohnung, Möglichkeit für externe Kamera, Funkmodul VTX-BELL, Etagentaste
Montage	Außengerät auf Hohlwand, Innengerät auf Putz oder Aufputz
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen, keine ätzenden Mittel. Bei Netzgeräten vor der Reinigung vom Netz trennen.
Sicherheit	Nicht öffnen, Stromschlaggefahr. Nur in trockener Umgebung verwenden. Bei Beschädigung von einem Fachmann reparieren lassen.
Garantie	2 Jahre eingeschränkt, vorbehaltlich bestimmungsgemäßer Verwendung und ohne unbefugte Änderungen
Lieferumfang	1 Außengerät, 1 Innengerät 3,5", 1 Netzteil ST-1000, 1 Installationsset
Sprachen der Anleitung	FR, DE, EN, NL

Häufig gestellte Fragen - VD-6310 Vistus

Wie installiere ich das Außengerät?

Montieren Sie das Gerät in einer Höhe von 1,5-1,6 m. Verwenden Sie die mitgelieferte Bohrschablone, bohren Sie 6 mm Löcher, setzen Sie Dübel ein, führen Sie die Kabel und befestigen Sie das Gerät mit 4 Schrauben. Schließen Sie die Leiter gemäß dem Schaltplan an.

Wie kann ich die Namensschilder personalisieren?

Schrauben Sie die Platte ab, legen Sie ein Etikett mit dem Namen (Format 71x50 mm für VD-6X10) zwischen die beiden Kunststoffteile und schrauben Sie sie wieder fest.

Wie stelle ich die Lautstärke des Mikrofons ein?

Bei eingeschaltetem Bildschirm verwenden Sie die seitlichen Tasten: Taste 12 zum Erhöhen, Taste 13 zum Verringern.

Wie aktiviere ich den Lautlosmodus?

Drücken Sie die Taste für den Lautlosmodus am Innengerät. Die rote LED zeigt an, dass der Klingelton deaktiviert ist. Drücken Sie erneut zum Reaktivieren.

Wie wähle ich einen Klingelton aus?

Drücken Sie die ♪-Taste am Innengerät, um die Klingeltöne zu hören. Der zuletzt gehörte wird automatisch gespeichert.

Wie nutze ich die Gegensprechanlage zur internen Kommunikation?

Drücken Sie die Taste für interne Kommunikation (B/C.7) am rufenden Gerät. Alle Innengeräte klingeln. Zum Antworten drücken Sie die Gesprächstaste (). Zum Auflegen drücken Sie erneut.

Welche Kabel werden für die Installation benötigt?

Für 1 Wohnung: 4 Adern zwischen Außen- und Innengerät, 2 für den Türöffner. Für 2 Wohnungen: 4 Adern pro Klingeltaste.

Wie schließe ich eine externe Kamera an?

Schließen Sie das Videokabel an Klemme V2 und Masse an GND an. Die Stromversorgung erfolgt über die Klemmen VVC2 (+) und GND (-). Die Kamera wird automatisch als ID4 erkannt.

Wie stelle ich die Türöffnungsdauer ein?

Am Außengerät: DIP-Schalter 'Door opener time': Stellung OFF = 1 Sekunde, ON = 5 Sekunden (Standard).

Was tun, wenn das Gerät beschädigt ist?

Trennen Sie sofort die Stromversorgung. Versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich an einen qualifizierten Techniker. Die 2-jährige Garantie deckt Material- und Verarbeitungsfehler ab, vorbehaltlich bestimmungsgemäßer Verwendung.

BEDIENUNGSANLEITUNG VD-6310 Vistus

Vielen Dank für den Kauf des VISTUS Video-Türsprechsystems.

Sie haben eine hochwertige Anlage gekauft.

Die Montage sollte von einem Fachmann durchgeführt werden.

Pflegehinweis

Die Gehäuse nur mit einem leicht feuchten Tuch abwischen, keine scharfen Reinigungsmittel verwenden.

Legende

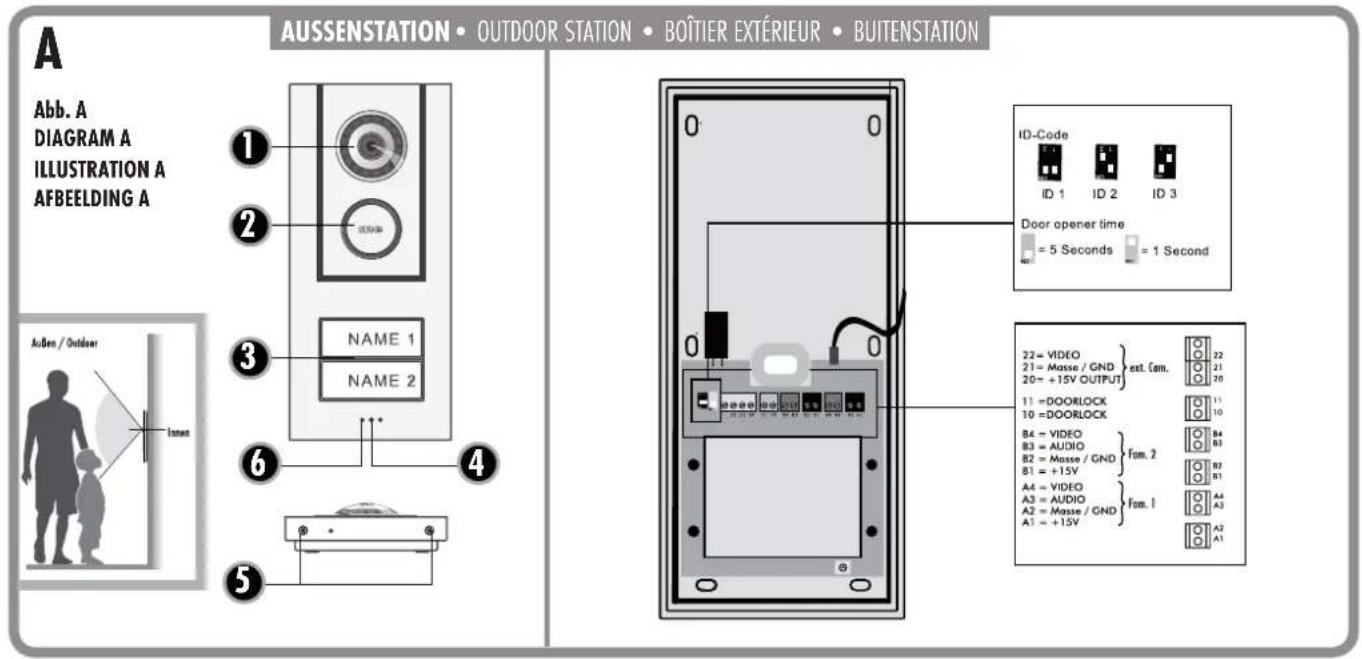

Außenstation

A.1=Kamera

A.2=Lautsprecher
A.3= Nomensschilder /Klingeltaste
A.4=Mikrofon
A.5= Gehäuseschrauben
A.6= Helligkeitssensor

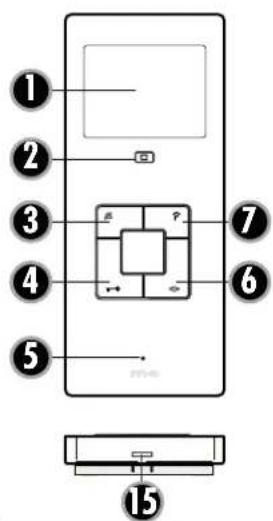

Innenstation mit 3,5"-Bildschirm

(VISTUS VD-6310 und VISTUS VD-6320)

B. 1 = Bildschirm

B. 2= Bildschirmtaste
B. 3= Stummtaste
B. 4= Schlüsseltaste
B. 5= Mikrofon
B. 6= Sprechtaste
B. 7= Interntaste

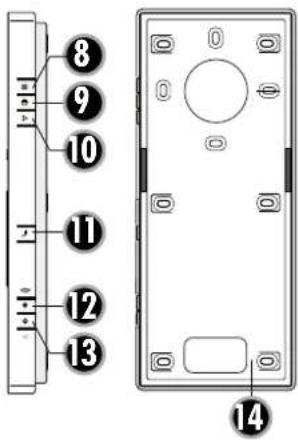

B. 8= Helligkeit
B. 9= Kontrast

B.10= Farbsättigung
B.11= Melodie
B.12= Lautstärke +
B.13= Lautstärke -
B.14= Gehäuserückseite
B.15= Verriegelungshaken

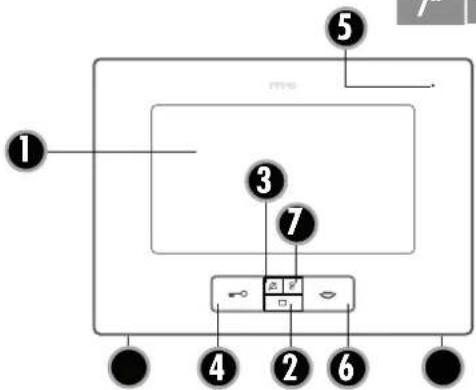

Innenstation mit 7"-Bildschirm

(VISTUS VD6710 und VISTUS VD6720)

C. 1 = Bildschirm

C. 2= Bildschirmtaste

C. 3= Stummtaste

⊕ C.12= Lautstärke +

C.13= Lautstärke -

C.14= Gehäuserückseite

C.15= Gehäuseschrauben

Lieferumfang VISTUS VD-6310

1x Außenstation mit einem Klingeltaster

1x Innenstation mit 3,5" Monitor

1x ST-1000 Netzadapter

1x Montagematerial

Lieferumfang VISTUS VD-6320

1x Außenstation mit zwei Klingeltastern

2x Innenstation mit 3,5" Monitor

1x ST-1000 Netzadapter

1x Montagematerial

Lieferumfang VISTUS VD-6710

1x Außenstation mit einem Klingeltaster

1x Innenstation mit 7" Monitor

1x ST-1000 Netzadapter

1x Montagematerial

Lieferumfang VISTUS VD-6720

1x Außenstation mit zwei Klingeltastern

2x Innenstation mit 7" Monitor

1x ST-1000 Netzadapter

1x Montagematerial

Lieferumfang VISTUS VD-603

1x Innenstation mit 3,5" Monitor

1x Montagematerial

Lieferumfang VISTUS VD-607

1x Innenstation mit 7" Monitor

1x Montagematerial

Lieferumfang VISTUS VD-610/VD ALU-610

1x Außenstation mit einem Klingeltaster

1x Montagematerial

Lieferumfang VISTUS VD-620/VD ALU-620

1x Außenstation mit zwei Klingeltastern

1x Montagematerial

VORBEREITUNG DER INSTALLATION

Folgende Leitungen werden benötigt:

1-Familienhaus: 4 Leitungen von der Außeneinheit zur Inneneinheit sowie 2 Leitungen von der Außeneinheit zum Türöffner.

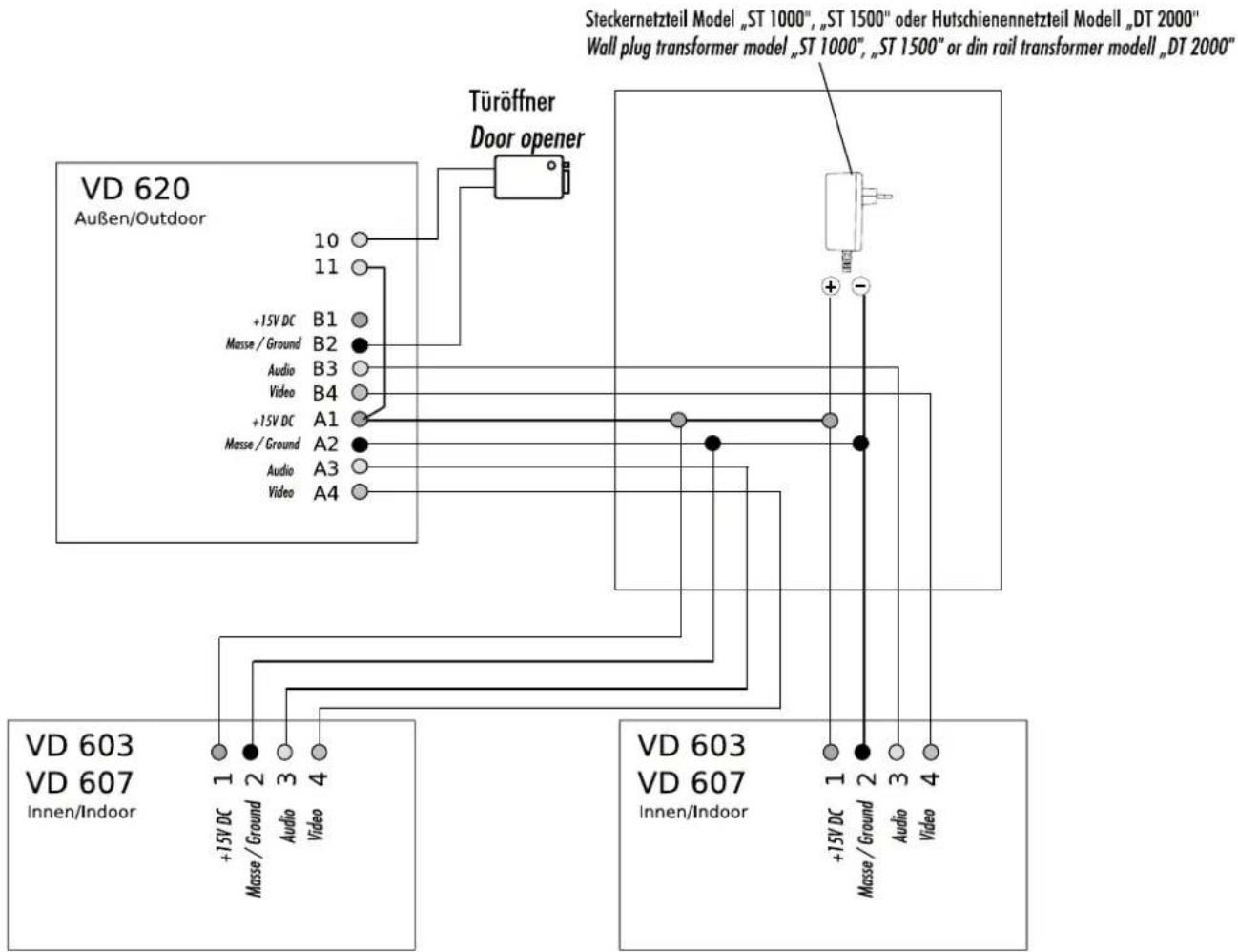

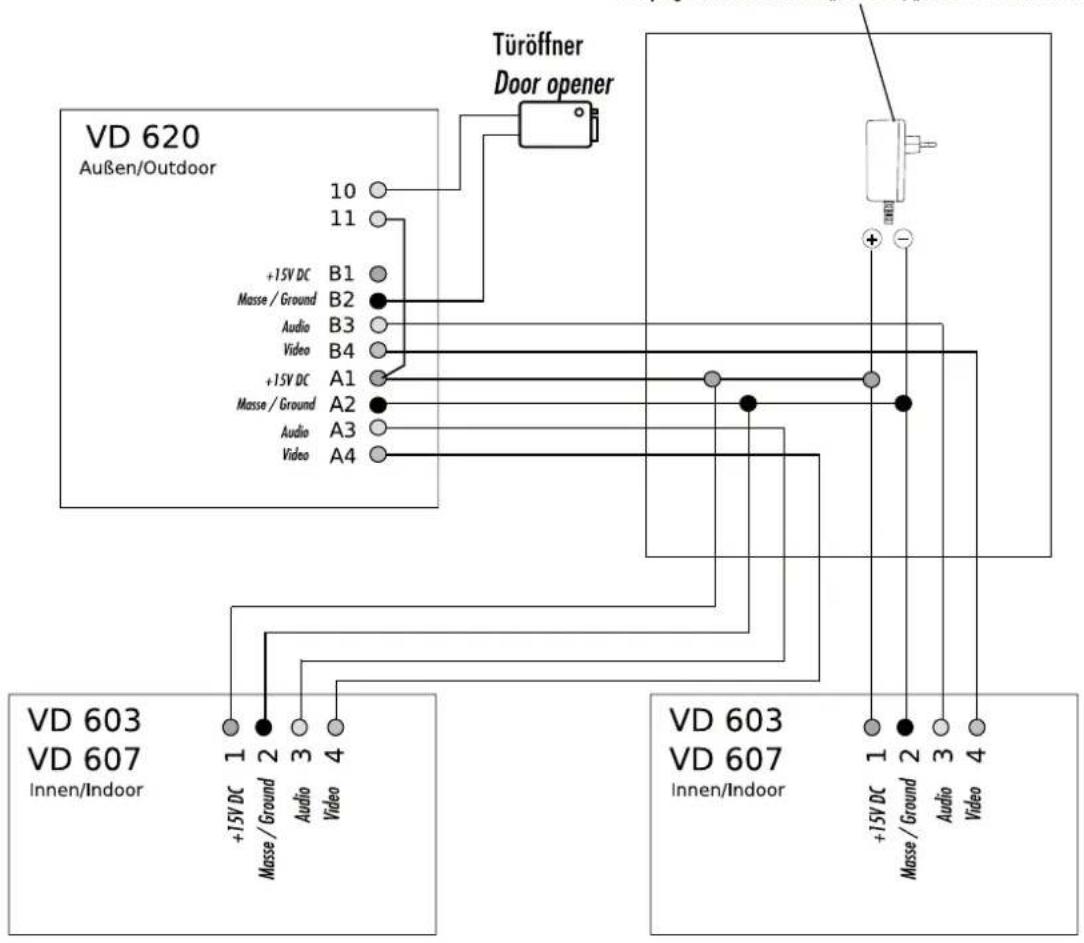

2-Familienhaus: Hier werden pro Klingeltaster 4 Leitungen von der Außeneinheit in jede Wohneinheit benötigt. 4 Leitungen für Familie 1 und 4 Leitungen für Familie 2, sowie 2 Leitungen zum Türöffner

HINWEISE:

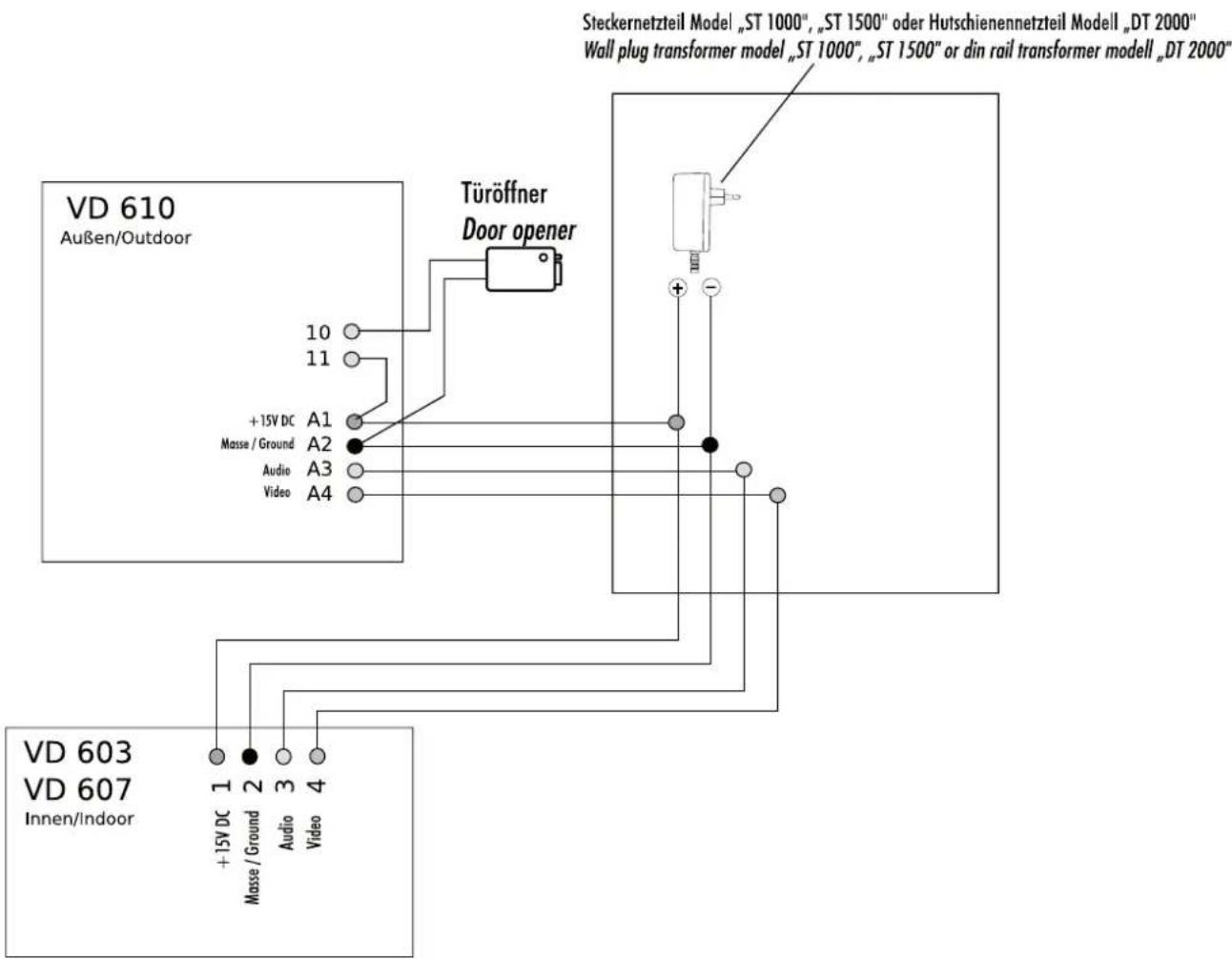

1. Ein Verdrahtungsplan befindet sich im Anhang.

2. Sie können beim VISTUS-System auch Video- mit Audiokomponenten kombinieren.

Pro Wohneinheit können bis zu vier Inneneinheiten parallel angeschlossen werden.

Die Verbindung kann

1. seriell (von Innenstation zu Innenstation) gelegt werden oder

2. sternförmig (parallel) von einem zentralen Punkt (Verteilerkasten) aus.

Der Verdrahtungsplan im Anhang basiert auf einer sternförmigen Verdrahtung, da diese zu bevorzugen ist.

Die Leitungen sollten so verlegt sein, dass sie jeweils direkt hinter der entsprechenden Außen-/Inneneinheit aus der Wand geführt werden.

MONTAGE DER AUßENSTATION

Die Türsprechstelle ist für eine Aufputz-Montage vorgesehen.

Vorbereitung

Achten Sie beim Abnehmen des Frontcovers darauf, dass die Namensschilder nicht herausfallen, damit diese nicht beschädigt werden. Achten Sie ebenfalls auf das Kabel des Lautsprechers, welcher im vorderen Gehäuseteil befestigt ist.

Die Kamera sollte in einer Höhe von ca. 1,5m-1,6m (Mitte Kamera) montiert werden (Abb. A). Vor der Montage der Türsprechstelle sollten Sie testen, ob die Kamera einen Besucher ausreichend erfasst. Passen Sie, falls erforderlich, die Montagehöhe und den Montageort an Ihre Gegebenheiten an.

1. Entfernen Sie die zwei Schrauben, um das Gehäuse der Außenstation öffnen zu können. Das Gehäuse ist zusätzlich noch mit Nasen und Nuten ausgestattet, wodurch Gehäuseober- und unterteil miteinander verbunden sind. Daher ist etwas Kraft erforderlich, um die Gehäuseteile zu trennen.
2. Richten Sie die Bohrschablone für die Außenstation an dem dafür vorgesehenen Montageort gerade aus (eine Wasserwaage ist hierbei hilfreich) und befestigen Sie sie mit Klebeband.
3. Bohren Sie mit Hilfe der Bohrschablone die Löcher für die Befestigung mit einem 6mm-Bohrer und stecken Sie in jedes Loch einen Dübel.
4. Entfernen Sie jetzt die Bohrschablone.
5. Führen Sie die Leitungen durch das große Loch der Außenstation und befestigen Sie diese mit 4 Schrauben.
6. Schließen Sie die Leitungen entsprechend dem Verdrahtungsplan an.

Anpassen der Namensschilder

Das Namensschild besteht aus zwei transparenten Kunststoffteilen, welche durch 2 bzw. 4 kleine Schrauben miteinander verbunden sind.

1. Entfernen Sie alle Schrauben des Nomenschildes und nehmen Sie es auseinander, zwischen den beiden Kunststoffteilen liegt die Folie für die Beschriftung.
2. Beschriften Sie die Folie mit einem wischfesten Filzstift oder drucken Sie sich ein Namensschild* per PC und Drucker aus.
3. Legen Sie das beschriftete Namensschild (Folie) zwischen beide Kunststoffteile und verschrauben Sie diese wieder miteinander.

* Größe des Namenschildes:

VISTUS VD 6X10: 71 mm x 50 mm

VISTUS VD 6X20: 71 mm x 25 mm

1. Bevor Sie das Frontcover wieder auf die Außenstation montieren, setzen Sie die Namensschilder wieder in das Frontcover ein. Damit die Namensschilder bei der Montage nicht herausfallen, können Sie einen Streifen Klebeband von vorne über die Namensschilder und das Gehäuse kleben.

Hinweis: Um eine Beschädigung des Frontcovers zu vermeiden, ziehen Sie den Klebestreifen sofort nach Installation wieder vom Gehäuse ab!

1. Verschrauben Sie das Frontcover mit beiden Gehäuseschrauben. Achten Sie hierbei darauf, die Schrauben nicht zu verkanten. Dadurch könnte das Gewinde im Gehäuseunterteil beschädigt werden.

MONTAGE DER INNENSTATION (3,5" und 7")

Die Montagehöhe der Innenstationen können Sie Ihren Gegebenheiten entsprechend frei wählen.

1. Das Gehäuse der 3,5"-Innenstation wird durch Nasen und Nuten zusammengehalten. Um das Gehäuseunterteil vom Vorderteil trennen zu können, drücken Sie den Verriegelungshaken (B.15) an der Unterseite mit einem flachen Schraubendreher leicht in das Gehäuse. Die 7"-Inneneinheit wird mit 2 Gehäuseschrauben (C.15) zusammengehalten.
2. Benutzen Sie das Gehäuseunterteil als Hilfe zum Anzeichnen der Bohrlöcher. Achten Sie dabei darauf, das Unterteil gerade auszurichten.

HINWEIS: Das Gehäuseunterteil der 3,5"-Innenstation kann auch auf einer Hohlwanddose befestigt werden. Dazu befinden Sich um das Leitungs-Einführungsloch entsprechende Befestigungslöcher. Sollte sich hierdurch keine ausreichende Fixierung ergeben, bohren Sie weitere Befestigungslöcher und verschrauben Sie damit die Innenstation zusätzlich.

1. Bohren Sie die Befestigungslächer mit einem 6mm-Bohrer und stecken Sie in jedes Loch einen Dübel.
2. Stecken Sie die Leitungen durch das dafür vorgesehene Einführungsloch im Gehäuseunterteil und verschrauben Sie dieses.
3. Schließen Sie die Leitungen entsprechend des Verdrahtungsplanes an und setzen Sie das Gehäusevorderteil auf das Gehäuseunterteil. Achten Sie dabei darauf, dass es richtig einrastet.

ANSCHLUSS

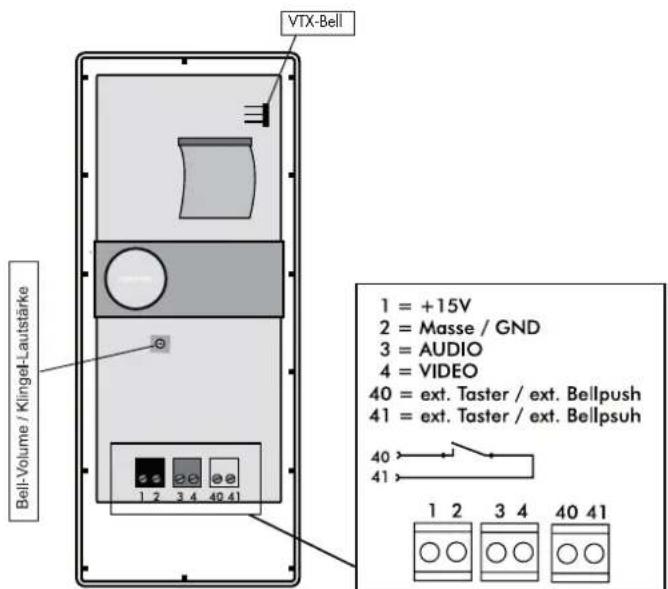

Eine genaue Beschreibung, wo die einzelnen Anschlüsse und Klemmen zu finden sind, können Sie den Abbildungen entnehmen.

Klemmen Sie die verlegte Leitung an Audio, +15V, GND und Video der Außenstation an. An den Innenstationen sind diese Klemmen ebenfalls vorhanden und müssen nur 1:1 miteinander verbunden werden.

Hinweis zu den 2-Familienhaus-Versionen: Pro Wohneinheit ist eine 4-polige Anschlussklemme an der Außenstation vorhanden. Die Anschlussklemmen sind nummeriert. Anschlussklemme 2 ist für den unteren, Anschlussklemme 1 für den oberen Klingeltaster.

Anschluss eines Türöffners

Für den Anschluss des Türöffners steht an der Außenstation ein potentialfreier Schließerkontakt zur Verfügung.

1. Über die Betriebsspannung der Außenstation

Dazu wird Anschluss 1 vom Türöffner an Klemme 11 angeschlossen, Anschluss 2 vom Türöffner an Masse/GND (z.B. Klemme 21). Außerdem wird eine Brücke von +15V (z.B. A1) auf Klemme 10 benötigt.

2. Mit einer externen Spannungsquelle (z.B. Klingeltrafo)

Dazu werden separate Leitungen von der externen Sapnnungsquelle zum Türöffner und zur Außenstation benötigt. Anschluss 1 vom Türöffner wird direkt mit Anschluss 1 der externen Spannungsquelle verbunden. Anschluss 2 vom Türöffner wird an Klemme 11 angeschlossen, Anschluß 2 von der externen Spannungsquelle wird an Klemme 10 angeschlossen

Hinweis: Um das Öffnen der Eingangstür durch Manipulation an der Außenstation zu verhindern, empfehlen wir die Installation des separat erhältlichen Sicherheits-Türöffner-Moduls SDO-10, welches im Hausanschlusskasten montiert wird. Das SDO-10 ist auch zum Ansteuern von motorbetriebenen Schließsystemen geeignet und bietet verschiedene einstellbare Türöffnungszeiten sowie eine Auto-Öffner-Funktion.

Anschluss Stromversorgung

Die Stromversorgung kann wahlweise an der Innen- oder Außenstation angeschlossen werden. Hierzu sind separate Schraubklemmen vorhanden.

Es ist auch möglich, die Stromversorgung direkt an die Signallleitung anzuschließen, z.B. wenn alle Signallleitungen vom Sicherungskasten aus zu den Außen- und Inneneinheiten gelegt wurden. Das Netzteil ist dann mit Masse (GND) und +15V zu verbinden.

Ein Netzteil kann bis zu 8 Einheiten mit Strom versorgen.

Anschluss externe Kamera

An den Schraubklemmen (Abb. A „ext Cam“) kann eine externe Kamera angeschlossen werden, um z.B. einen durch die Hauptkamera nicht einsehbaren Bereich zusätzlich überwachen zu können. Es können alle Kameras angeschlossen werden, die eine Betriebsspannung von 12 Volt DC benötigen und ein FBAS-Videosignal liefern. Die Videoleitung wird an die Klemme (V2) und die Masseleitung an die Klemme (GND) angeschlossen, Betriebsspannung für die Kamera wird von den Klemmen „VCC2“ (Pluspol) und „GND“ (Minuspol) abgenommen. Die externe Kamera hat automatisch die ID 4 (siehe Kapitel ID-Code). Bei aktiver externer Kamera ist keine Tonübertragung möglich. Das X-Modul der VDV 500 XCam wird nicht benötigt.

Anschluss eines Etagentasters

Ein eventuell vorhandener Etagentaster (normaler Schließerkontakt) wird an den Klemmen „Etagentaster“ an der Inneneinheit angeschlossen. Alternativ kann der Taster auch parallel an die Leitungen „Audio“ und „GND“ angeschlossen werden. Bei der 2-Familien-Version ist zu beachten, dass die richtige Audio-Leitung genutzt wird (Audio1 und GND für Familie 1, sowie Audio2 und GND für Familie 2).

Hinweis: Ist ein Etagentaster angeschlossen, wird ein nicht änderbarer Klingelton abgespielt, wenn der Etagentaster betätigt wird. Dieser Klingelton ist fest eingestellt und zur besseren Unterscheidung nicht bei den „normalen“ Klingelmelodien enthalten.

Anschluss des Funk-Erweiterungsmoduls VTX-BELL

Mit dem VTX-BELL kann das Klingelsignal per Funk an Empfänger der BELL-Serie (z.Z. BELL 200 RX, BELL 210 USB und BELL 220 RX) weitergeleitet werden.

Das Funkmodul wird auf den 3-poligen Stecker innerhalb der Innenstation gesteckt (Abb. B+C). Nähere Informationen entnehmen Sie bitte der Anleitung des VTX-BELL.

EINSTELLMÖGLICHKEITEN AUßENSTATION

An der Außenstation stehen Ihnen folgende Möglichkeiten zur Verfügung, die Anlage an Ihre persönlichen Gegebenheiten anzupassen:

Lautstärke der Außenstation

Mit dem Potentiometer (Abb. A, Volume / Lautstärke') wird die Sprachlautstärke der Außenstation eingestellt. Für volle Lautstärke drehen Sie das Potentiometer im Uhrzeigersinn vorsichtig bis zum Anschlag und dann ein klein wenig zurück. Durch Drehen gegen den Uhrzeigersinn wird die Lautstärke verringert.

ID-Code

Werden mehrere Außenstationen parallel geschaltet (z.B. an Toreinfahrt und Haus), wird über die DIP-Schalter (Abb. A, 'ID-CODE') der ID-Code eingestellt. Dadurch ist es möglich, die einzelnen Außeneinheiten nacheinander von einer Inneneinheit zu aktivieren, um den Erfassungsbereich der entsprechenden Außeneinheiten überwachen zu können. Umgeschaltet wird an der Innenstation mit der Bildschirmtaste (B.2).

ID1 = Schalter 1 „on“, Schalter 2 „on“

Hinweis: Die ID 4 steht nicht für die Außenstation zur Verfügung. Sie ist für die externe Kamera reserviert. Werden mehrere Außenstationen parallel geschaltet, kann nur eine Außenstation mit der externen Kamera verbunden werden.

Öffnungszeit des Türöffners

Mit dem DIP-Schalter (Abb. A, „Door opener time“) wird eingestellt, wie lange der Türöffner aktiviert werden soll. Die Einstellmöglichkeiten sind entweder 1 Sekunde oder 5 Sekunden. 5 Sekunden ist ab Werk voreingestellt und funktioniert für die meisten handelsüblichen Türöffner.

Schalter „off“ entspricht Öffnungszeit 1 Sekunde.

Schalter „on“ entspricht Öffnungszeit 5 Sekunden.

EINSTELLMÖGLICHKEITEN INNENSTATION

An der Innenstation stehen Ihnen folgende Möglichkeiten zur Verfügung, die Anlage an Ihre persönlichen Gegebenheiten anzupassen:

Klingeltonlautstärke (3,5" und 7" Monitor)

Mit dem Potentiometer (Abb. B und C „Bell Volume“) wird die Klingel-lautstärke der Innenstation eingestellt. Für volle Lautstärke drehen Sie das Potentiometer im Uhrzeigersinn vorsichtig bis zum Anschlag. Durch Drehen gegen den Uhrzeigersinn wird die Lautstärke verringert.

Klingelmelodie deaktivieren (z.B. bei Nachtruhe)

Die Klingelmelodie kann deaktiviert werden, um z.B. bei Nachtruhe nicht gestört zu werden. Drücken Sie dazu einmal kurz auf die Stummtaste (B.3 + C.3) der Inneneinheit. Die LED unter der Stummtaste leuchtet zur Erinnerung bei deaktivierter Melodie rot. Um die Melodie wieder zu aktivieren, drücken Sie erneut kurz auf die Stummtaste, die rote LED erlischt und die Melodie ist wieder aktiviert.

Das optische Signal (Leuchtrahmen der Sprech- und Türöffner-Taste) bleibt auch bei deaktivierter Klingelmelodie aktiv und zeigt weiterhin ein Klingeln an. Des weiteren blinkt die rote LED, wenn bei aktivierter Stummschaltung geklingelt wurde.

HINWEIS: Falls das VTX-BELL-Modul genutzt wird, so wird dieses im Ruhemodus auch deaktiviert, d.h. die angeschlossenen Empfänger geben ebenfalls kein Signal ab.

WICHTIG: Bei folgenden Einstellmöglichkeiten muss der Monitor der Innenstation aktiviert sein (z.B. durch Drücken der Bildschirmtaste). Andernfalls ist keine Einstellung von Sprachlautstärke, Helligkeit, Kontrast, Farbsättigung und Melodie möglich.

Sprachlautstärke (3,5" und 7" Monitor)

Mit den beiden seitlichen Tasten (B/C. 12 und 13) kann die Sprachlautstärke in mehreren Stufen eingestellt werden. Mit der Taste 12 wird die Lautstärke erhöht, mit der Taste 13 verringert.

Helligkeit (3,5" Monitor)

Mit der Taste (B.8) wird die Helligkeit des Monitors eingestellt. Durch mehrfaches Drücken der Taste wird die Helligkeit erhöht. Ist die höchste Helligkeitsstufe erreicht, wird durch erneuten Druck der Taste auf die niedrigste Helligkeitsstufe geschaltet.

Kontrast (3,5" Monitor)

Mit der Taste (8.9) wird der Kontrast des Monitors eingestellt. Durch mehrfaches Drücken der Taste wird der Kontrast erhöht. Ist die höchste Kontraststufe erreicht, wird durch erneuten Druck der Taste auf die niedrigste Kontraststufe geschaltet.

Farbsättigung (3,5" Monitor)

Mit der Taste „(B.10) wird die Farbsättigung des Monitors eingestellt. Durch mehrfaches Drücken der Taste wird die Farbsättigung erhöht. Ist die höchste Sättigungsstufe erreicht, wird durch erneuten Druck der Taste auf die niedrigste Sättigungsstufe geschaltet.

Helligkeit (7" Monitor)

Drücken Sie die Taste NC.8) an der Innenstation einmal, im OSD wird „Bright“ angezeigt. Jetzt kann die Helligkeit über die Taste (C.9) erhöht und über die Taste (C.10) verringert werden.

Kontrast (7" Monitor)

Drücken Sie die Taste M(C.8) an der Innenstation zweimal, im OSD wird „Contrast“ angezeigt. Jetzt kann der Kontrast über die Taste (C.9) erhöht und über die Taste (C.10) verringert werden.

Farbsättigung (7" Monitor)

Drücken Sie die Taste M.C.8) an der Innenstation dreimal, im OSD wird „Color“ angezeigt. Jetzt kann die Farbsättigung über die Taste (C.9) erhöht und über die Taste (C.10) verringert werden.

Melodieauswahl (3,5" und 7" Monitor)

Durch jedes Drücken der Taste ♪(B/C.11) wird die nächste Melodie abgespielt. Die zuletzt abgespielte Melodie wird automatisch gespeichert.

BEDIENUNG (als Türsprechanlage)

1. Drücken Sie auf die Klingeltaste.
2. An der/den entsprechenden Innenstation/en ertönt der eingestellte Klingelton und der Bildschirm zeigt das Bild der Außenstation.
3. Nehmen Sie das Gespräch an der Inneneinheit durch kurzen Druck auf die Sprech-Taste (→) an.
4. Ist eine Zusatzkamera an der Außenstation angeschlossen, können Sie durch kurzen Druck auf die Taste „MONITOR“(☐) auf diese umschalten. Ein weiterer Druck auf die ☐-Taste schaltet wieder auf die interne Kamera zurück.
5. Ist ein Türöffner angeschlossen, können Sie durch kurzen Druck auf die Türöffner-Taste (.)-den Türöffner aktivieren. Zur Bestätigung leuchten die Klingeltaster für die Dauer des Türöffnens grün auf.
6. Durch kurzes Drücken der Sprech-Taste ( ) wird die Anlage wieder in den Standby-Betrieb geschaltet.

Hinweis: Ist ein Etagentaster angeschlossen, wird ein nicht änderbarer Klingelton abgespielt, wenn der Etagentaster betätigt wird. Dieser Klingelton ist fest eingestellt und zur besseren Unterscheidung bei den „normalen“ Klingelmelodien nicht enthalten.

BEDIENUNG (als interne Haussprechanlage)

Alle Inneneinheiten, welche an den gleichen Klingeltaster angeschlossen sind, können auch als interne Sprechanlage benutzt werden.

1. Drücken sie an der Innenstation, von der aus Sie eine andere Innenstation erreichen wollen, die Interntaste Ⓜ (B/C.7). Alle angeschlossenen Innenstationen klingeln jetzt, ein Bild wird nicht angezeigt.
2. Um das Gespräch an einer der anderen angeschlossenen Innenstationen anzunehmen, muss dort die Sprechtaste (B/C.6) kurz gedrückt werden.
3. Um das Gespräch zu beenden, muss an einer der beiden Innenstationen die Sprechtaste ⇌ kurz gedrückt werden.

Hinweis: Es ist nicht möglich, unterschiedliche Klingeltöne für den internen oder externen Anruf einzustellen.

Technische Daten:

Außenstation

Betriebsspannung: 15V DC
Leerlaufleistung: <0,5W
Kamera-Auflösung: 380 TV-Linien
Kamera-Erfassungswinkel: Horizontal 125°; vertikal 90°
Anschluss für Türöffner: \~12V DC, max. 0,9 A
Klingeltasterbeleuchtung: Automatisch mit Lichtsensor

Innenstation (3,5")

Betriebsspannung: 15V DC

Leerlaufleistung: <0,5W

Monitorauflösung: 320x240px

Innenstation (7")

Betriebsspannung: 15V DC

Leerlaufleistung: <0,5W

Monitorauflösung: 480x270px

HINWEISE

Unter Einwirkung von starken statischen, elektrischen oder hochfrequenten Feldern (Entladungen, Mobiltelefonen, Funkanlagen, Handys, Mikrowellen) kann es zu Funktionsbeeinträchtigungen der Geräte (des Gerätes) kommen.

Reinigung und Pflege

Netzbetriebene Geräte vor dem Reinigen vom Netz trennen (Stecker ziehen). Die Oberfläche des Gehäuses kann mit einem mit Seifenlauge angefeuchtetem weichen Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder Chemikalien. Staubablagerungen an Lüftungsschlitzen nur mit einem Pinsel lösen und gegebenenfalls mit einem Staubsauger absaugen. Die Saugdüse nicht direkt an das Gerät halten.

SICHERHEITSHINWEISE

Bei Beschädigung von Gehäusen, Steckern, Netzkabel oder Isolationsschäden, Geräte sofort außer Betrieb nehmen und Netzleitungen abziehen. STROMSCHLAG - LEBENSGEFAHR. (Netzstecker aus der Steckdose ziehen!) Schäden sofort durch Fachmann beheben lassen!

A Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

Keine eigenen Reparaturversuche durchführen!

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V～/50Hz) des öffentlichen Versorgungsnetzes verwendet werden. Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile etc. könnten für Kinder und Haustiere zu einem gefährlichen Spielzeug werden.

Die Inneneinheiten sind nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden der Geräte. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

2 JAHRE BESCHRÄNKTE GARANTIE

Es wird für die Dauer von 2 Jahren ab Kaufdatum gewährleistet, dass dieses Produkt frei von Defekten in den Materialien und in der Ausführung ist. Dies trifft nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instand gehalten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau irgendeines Teils des Gerätes begrenzt und gelten nur unter der Bedingung, dass keine unbefugten Veränderungen oder versuchte Reparaturen vorgenommen wurden. Ihre gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt.

Bitte beachten Sie!

Es besteht kein Anspruch auf Garantie in u. a. folgenden Fällen:

• Bedienungsfehler
  • Störungen durch andere Funkanlagen (z.B. Handybetrieb)
  • Fremdeingriffe/-wirkungen
• Mechanische Beschädigungen
• Feuchtigkeitsschäden
• Kein Garantie-Nachweis (Kaufbeleg)

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden

übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheits-hinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Haftungsbeschränkung:

Der Hersteller ist nicht für den Verlust oder die Beschädigung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirekt aus der Störung dieses Produktes resultieren.

DE

Diese Bedienungsanleitung ist eine Publikation der m-e GmbH modern-electronics,

An den Kolonaten 37, D-26160 Bad Zwischenahn

Diese Bedienungsanleitung entspricht dem technischen Stand bei

Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Verdrahtungsplan 1-Familienhaus

Verdrahtungsplan

2-Familienhaus

Steckernetzteil Model „ST 1000“, „ST 1500“ oder Hutschienennetzteil Modell „DT 2000“

Wall plug transformer model „ST 1000“, „ST 1500“ or din rail transformer modell „DT 2000“

B
Abb. B

DIAGRAM B
ILLUSTRATION B
AFBEELDING B

3.5" | INNENSTATION • INDOOR STATION • BOÎTIER INTÉRIEUR • BINNENSTATION

C

Abb. C DIAGRAM C ILLUSTRATION C AFBEELDING C

7" | INNENSTATION • INDOOR STATION • BOÎTIER INTÉRIEUR • BINNENSTATION

An den Kolonaten 37, 26160 Bad Zwischenahn/Germany

Technische gegevens:

Buitenstation

Verdrahtungsplan

2-family house

VISTUS DOOR COMMUNICATION

"Hiermit erklärt die me GmbH modern-electronics, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befinndet." KONFORMITÄTSERKLÄRUNG kann unter folgender Adresse gefunden werden:

http://www.m-e.de/download/ce/vistus-vd-600ce.pdf
