QDM 874262408 - Capteur industriel Auer Signal - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Signal lumineux industriel (balise stroboscopique)
Marque	Auer Signal
Modèle	QDM 874262408
Catégorie	Capteur industriel / Avertissement lumineux
Dimensions (approx.)	Diamètre : 100 mm, Hauteur : 150 mm
Poids (approx.)	0,5 kg
Alimentation électrique	120-240 V AC, 50/60 Hz (à vérifier selon l'installation)
Température de fonctionnement	-30 °C à +60 °C
Matériau du boîtier	Polycarbonate (estimation)
Indice de protection	UL Type 4, 4X, 13 (équivalent IP66)
Type de montage	Montage en surface ou avec équerre métallique
Fonction principale	Émission de signaux lumineux stroboscopiques pour avertissement
Couleur de la lumière	Non spécifiée (typiquement rouge, ambre ou vert)
Sécurité	Déconnecter l'alimentation avant installation/maintenance ; surface chaude en fonctionnement ; ne pas utiliser près de personnes épileptiques
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Ampoule de rechange disponible ; démontage possible (consulter la notice)
Informations générales	Fabricant : Auer Signal, Allemagne

FOIRE AUX QUESTIONS - QDM 874262408 Auer Signal

Comment installer le capteur QDM 874262408 ?

Avant toute installation, coupez l'alimentation électrique. Fixez la balise sur une surface plane à l'aide des vis de montage (non fournies). Utilisez les rondelles d'étanchéité fournies pour garantir l'étanchéité. Raccordez l'alimentation en respectant les polarités et vérifiez la tension/fréquence.

Quelle est la tension d'alimentation requise ?

La notice indique de vérifier la tension et la fréquence de l'alimentation. Généralement, ces balises fonctionnent en 120-240 V AC, 50/60 Hz. Consultez l'étiquette du produit pour la valeur exacte.

Puis-je utiliser ce signal lumineux en extérieur ?

Oui, le boîtier est certifié UL Type 4, 4X et 13, ce qui correspond à une protection contre la poussière et les projections d'eau (équivalent IP66). Il convient donc pour un usage extérieur.

Que faire si le capteur ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (tension, fusible). Assurez-vous que l'ampoule n'est pas défectueuse. Si le problème persiste, contactez le support technique Auer Signal.

Comment nettoyer l'appareil ?

Déconnectez l'alimentation et laissez refroidir la surface. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le boîtier.

La surface devient-elle chaude pendant l'utilisation ?

Oui, la surface de la balise peut devenir brûlante. Attendez qu'elle refroidisse avant de la toucher. Ne placez pas d'objets inflammables à proximité.

Puis-je remplacer l'ampoule moi-même ?

Oui, l'ampoule est remplaçable. Déconnectez l'alimentation, attendez le refroidissement, puis dévissez le capot. Remplacez l'ampoule par une de même référence. Consultez la notice pour le détail.

Ce produit est-il adapté pour les zones dangereuses (ATEX) ?

La notice ne mentionne pas de certification ATEX. Ce modèle est conçu pour un usage industriel standard, mais pas pour les atmosphères explosibles. Vérifiez les certifications locales.

Quelle est la durée de vie de l'ampoule ?

La durée de vie n'est pas précisée dans la notice, mais pour les balises stroboscopiques à LED, elle dépasse souvent 50 000 heures. Pour les modèles à xenon, elle est d'environ 10 000 flashes.

Où trouver des pièces de rechange ?

Contactez le service après-vente d'Auer Signal ou consultez leur site web. Les ampoules de rechange sont disponibles sous référence spécifique. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI QDM 874262408 Auer Signal

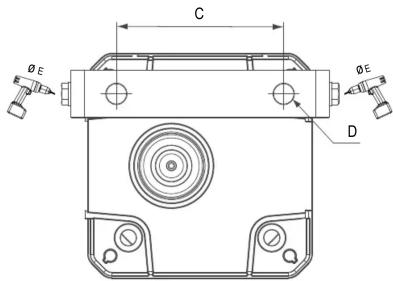

Mounting option with metal bracket Montage avec équerre métallique Montage mit Metallwinkel Fissaggio con staffa metallica Montagem com suporte metálico Montaje con escuadra metálica

C ØE D

!	WARNING	Disconnect from power source to prevent electrical shock before installing or servicing. Check power supply voltage and frequency.
	AVERTISSEMENT	Déconnecter l'alimentation avant toute opération d'installation ou de maintenance, afin d'éviter les décharges électriques. Controler la tension ou la fréquence d'alimentation.
	WARNUNG	Schalten Sie den Strom während der Installation oder bei Wartungsarbeiten ab um einen elektrischen Schlag zu vermeiden. Prüfen Sie die Spannung und Frequenz der Stromquelle.
	AVVERTENZA	Scollegare dall'alimentazione prima dell'installazione e della messa in servizio. Controllare la tensione di alimentazione e la frequenza.
	ATENÇÃO	Desligar a alimentação antes de realizar qualquer intervenção. Verificar a tensão e frequência da alimentação.
	ADVERTENCIA	Durante el proceso de instalación o mantenimiento desconectar la tensão de alimentación para evitar descargas eléctricas. Comprobar tensão y frecuencia de alimentación.
	WARNING	Beacon surfaces may become hot during use. Let surface cool before touching.
	AVERTISSEMENT	La surface de la balise peut devenir brûlante lors de l'utilisation. Attendez que la surface refroidisse avant de la toucher.
	WARNUNG	Die Oberfläche der Leuchte kann während des Betriebs heil werden. Oberfläche erst dann anlassen, wenn sie abgekühlt ist.
	AVVERTENZA	le superficie dei fari possono riscaldarsi durante l'uso. Lasciar raffreddare la superficie prima di tocarla.
	ATENÇÃO	A superficie da baliza pode se tornar quente durante o uso. Espere até que a superficie esfrie para tocá-la.
	ADVERTENCIA	La superficie de los faros puede calentarse durante su utilización. Deje que se enfrire antes de tocarla.

TEMPERATURE RANGE, TEMPÉRATURE D'UTILISATION, TEMPERATURBEREICH -30°C .. +60°C INTERVALLO TEMPERATURE, GAMA DE TEMPERATURA, RANGO DE TEMPERATURA -22 F .. +140 F

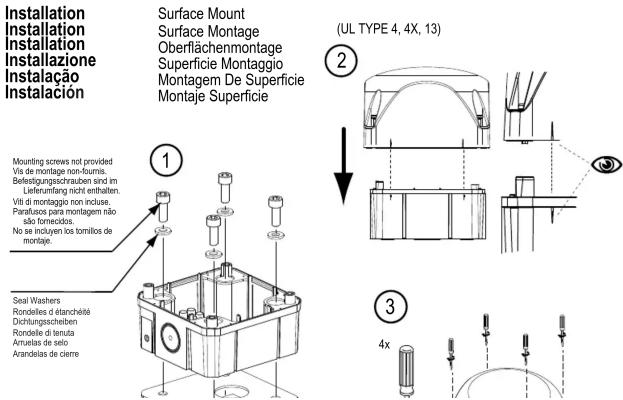

Installation Installation Installatione Instalación Surface Mount Surface Montage Oberflächenmontage Superficie Montaggio Montagem De Superficie Montaje Superficie (UL TYPE 4, 4X, 13) Mounting screws not provided Vis de montage non-furnis. Befestigungsschrauben sind im Lieferumfang nicht enthalten. Vit di montaggio non incluse. Parallusos para montagem não são fomecidos. No se incluyen los tornillos de montaje. Seal Washers Rondelles d'étanchéité Dichtungscheiben Rondelle di tenuta Aranelas de seto Arandelas de cierre 4x

WARNING

AVERTISSEMENT

WARNUNG

AVVERTENZA

ATENÇÃO

ADVERTENCIA

Une tension dangereuse peut résider sur une balise stroboscopique éteinte. Déconnectez l'alimentation et attendez que le circuit se décharge (au moins une minute) avant l'entretien

Ne pas utiliser de stroboscopique à proximité de personnes souffrant de problèmes cérébraux

(épilepsie), afin d'éviter tout risque de crise.

La connexion des masses n'est pas réalisée automatiquement par les raccordements des gaines et doit être prévue séparément lors de l'installation.

Montage de l'équerre métallique

Metall Winkelmontage
