QFS 874562313 - Capteur industriel Auer Signal - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel (balise lumineuse stroboscopique)
Marque	Auer Signal
Modèle	QFS 874562313
Plage de température	-30°C à +60°C (-22°F à +140°F)
Indice de protection	UL Type 4, 4X, 13
Montage	Montage en surface avec équerre métallique
Fonction principale	Signal lumineux stroboscopique
Alimentation	Se référer à la plaque signalétique pour la tension et la fréquence
Consignes de sécurité	Déconnecter l'alimentation avant installation ou maintenance ; surface brûlante après utilisation ; ne pas utiliser près de personnes épileptiques
Mise à la terre	Connexion de masse non réalisée automatiquement, prévoir une mise à la terre séparée
Accessoires fournis	4 rondelles d'étanchéité
Fixation	Vis de montage non fournies
Entretien	Nettoyer avec un chiffon doux ; vérifier régulièrement les connexions
Réparabilité	Pièces détachées disponibles sur demande
Dimensions	Environ 100 x 100 x 50 mm (estimation)
Poids	Environ 200 g (estimation)

FOIRE AUX QUESTIONS - QFS 874562313 Auer Signal

Comment installer le capteur industriel Auer Signal QFS 874562313 ?

Utilisez le support métallique fourni pour un montage en surface. Fixez avec des vis adaptées (non fournies) et les rondelles d'étanchéité. Avant toute intervention, déconnectez l’alimentation électrique.

Quelle est la tension d'alimentation de ce capteur ?

La tension exacte est indiquée sur la plaque signalétique du produit. Vérifiez la tension et la fréquence avant de brancher. Assurez-vous que l’alimentation est coupée pendant l’installation.

Ce capteur peut-il être utilisé en extérieur ?

Oui, grâce à son indice de protection UL Type 4, 4X, 13, il résiste à la poussière, à l’humidité et à la corrosion. La plage de température est de -30°C à +60°C.

Pourquoi le capteur devient-il chaud pendant l’utilisation ?

La surface de la balise peut chauffer en fonctionnement normal. Attendez qu’elle refroidisse avant de la toucher. Évitez tout contact prolongé avec la surface.

Puis-je utiliser ce capteur à proximité d'une personne épileptique ?

Non, il est déconseillé d’utiliser un stroboscope près de personnes souffrant d’épilepsie ou de problèmes cérébraux, car les flashs lumineux peuvent déclencher une crise.

Comment entretenir le capteur Auer Signal QFS 874562313 ?

Nettoyez régulièrement la surface avec un chiffon doux et sec. Vérifiez l’état des connexions et des rondelles d’étanchéité. Déconnectez toujours l’alimentation avant l’entretien.

Quels sont les risques électriques lors de l'installation ?

Une tension dangereuse peut subsister même après extinction du stroboscope. Déconnectez l’alimentation et attendez au moins une minute pour permettre la décharge des circuits avant toute intervention.

Que signifie UL Type 4, 4X, 13 ?

Ce sont des indices de protection selon UL : Type 4 (étanche aux projections d’eau), Type 4X (résistant à la corrosion) et Type 13 (protégé contre la poussière et les huiles). Convient aux environnements industriels.

Comment effectuer la mise à la terre du capteur ?

La connexion de masse n’est pas automatique via les gaines. Prévoyez une mise à la terre séparée lors de l’installation conformément aux normes locales.

Où puis-je trouver des pièces de rechange pour ce capteur ?

Les pièces détachées sont disponibles sur demande auprès d’Auer Signal ou de votre revendeur agréé. Contactez le service client avec la référence QFS 874562313.

MODE D'EMPLOI QFS 874562313 Auer Signal

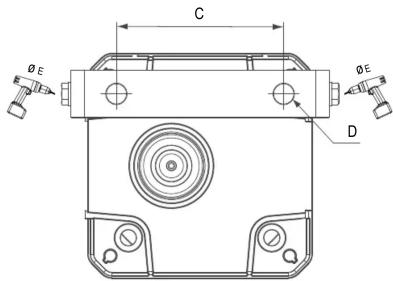

Mounting option with metal bracket Montage avec équerre métallique Montage mit Metallwinkel Fissaggio con staffa metallica Montagem com suporte metálico Montaje con escuadra metálica

C ØE D

!	WARNING	Disconnect from power source to prevent electrical shock before installing or servicing. Check power supply voltage and frequency.
	AVERTISSEMENT	Déconnecter l'alimentation avant toute opération d'installation ou de maintenance, afin d'éviter les décharges électriques. Controler la tension ou la fréquence d'alimentation.
	WARNUNG	Schalten Sie den Strom während der Installation oder bei Wartungsarbeiten ab um einen elektrischen Schlag zu vermeiden. Prüfen Sie die Spannung und Frequenz der Stromquelle.
	AVVERTENZA	Scollegare dall'alimentazione prima dell'installazione e della messa in servizio. Controllare la tensione di alimentazione e la frequenza.
	ATENÇÃO	Desligar a alimentação antes de realizar qualquer intervenção. Verificar a tensão e frequência da alimentação.
	ADVERTENCIA	Durante el proceso de instalación o mantenimiento desconectar la tensão de alimentación para evitar descargas eléctricas. Comprobar tensão y frecuencia de alimentación.
!	WARNING	Beacon surfaces may become hot during use. Let surface cool before touching.
	AVERTISSEMENT	La surface de la balise peut devenir brûlante lors de l'utilisation. Attendez que la surface refroidisse avant de la toucher.
	WARNUNG	Die Oberfläche der Leuchte kann während des Betriebs heil werden. Oberfläche erst dann anlassen, wenn sie abgekühlt ist.
	AVVERTENZA	le superficie dei fari possono riscaldarsi durante l'uso. Lasciar raffreddare la superficie prima di tocarla.
	ATENÇÃO	A superficie da baliza pode se tornar quente durante o uso. Espere até que a superficie esfrie para tocá-la.
	ADVERTENCIA	La superficie de los faros puede calentarse durante su utilización. Deje que se enfrire antes de tocarla.

TEMPERATURE RANGE, TEMPÉRATURE D'UTILISATION, TEMPERATURBEREICH -30°C .. +60°C INTERVALLO TEMPERATURE, GAMA DE TEMPERATURA, RANGO DE TEMPERATURA -22 F .. +140 F

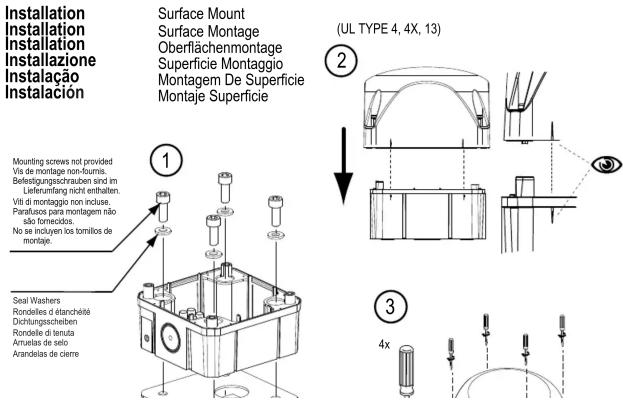

Installation Installation Installatione Instalación Surface Mount Surface Montage Oberflächenmontage Superficie Montaggio Montagem De Superficie Montaje Superficie (UL TYPE 4, 4X, 13) Mounting screws not provided Vis de montage non-furnis. Befestigungsschrauben sind im Lieferumfang nicht enthalten. Vit di montaggio non incluse. Parallusos para montagem não são fornecidos. No se incluyen los tornillos de montaje. Seal Washers Rondelles d'étanchéité Dichtungscheiben Rondelle di tenuta Aranelas de seto Arandelas de cierre 4x

WARNING

AVERTISSEMENT

WARNUNG

AVVERTENZA

ATENÇÃO

ADVERTENCIA

Une tension dangereuse peut résider sur une balise stroboscopique éteinte. Déconnectez l'alimentation et attendez que le circuit se décharge (au moins une minute) avant l'entretien

Ne pas utiliser de stroboscopique à proximité de personnes souffrant de problèmes cérébraux

(épilepsie), afin d'éviter tout risque de crise.

La connexion des masses n'est pas réalisée automatiquement par les raccordements des gaines et doit être prévue séparément lors de l'installation.

Montage de l'équerre métallique

Metall Winkelmontage
