SO5100TB3 - Mini-four SMEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini-four
Marque	Smeg
Modèle	SO5100TB3
Dimensions (H x L x P)	Environ 750 x 710-714 x 583-585 mm
Tension d'alimentation	220-240 V ~ 50/60 Hz
Type de commande	Mécanique avec programmateur analogique
Nombre de fonctions de cuisson	9 fonctions : Statique, Gril, Base, Turbo, ECO, Ventilé, Décongélation, Gril ventilé, Thermo-ventilé
Température maximale	260 °C
Niveaux de cuisson	3 niveaux de glissières
Minuteur	Oui, jusqu'à 23 h 59 min
Cuisson programmée	Oui, avec temporisation et programmation différée
Éclairage intérieur	Lampe halogène 40 W remplaçable
Nettoyage assisté	Vapor Clean (sur certains modèles)
Porte amovible	Oui, pour faciliter le nettoyage
Accessoires fournis	Grille, lèchefrite profonde
Sécurité enfants	Non équipé de verrouillage, mais nécessite surveillance
Classe énergétique	Non spécifiée (fonction ECO disponible)
Consommation d'énergie	Voir fiche produit séparée
Pays d'origine	Italie (marque Smeg)

FOIRE AUX QUESTIONS - SO5100TB3 SMEG

Comment régler l'heure sur le programmateur ?

Appuyez sur la touche horloge pendant deux secondes. Utilisez les touches augmentation et diminution pour régler l'heure. Attendez 7 secondes pour valider.

Comment utiliser la cuisson temporisée ?

Appuyez sur la touche horloge jusqu'à voir le symbole A. Réglez la durée avec les touches +/-, puis sélectionnez une fonction et une température. La cuisson s'arrêtera automatiquement.

Comment programmer une cuisson différée ?

Programmez d'abord la durée de cuisson, puis appuyez sur la touche horloge pour régler l'heure de fin. Confirmez en attendant 7 secondes.

Comment nettoyer la cavité du four avec Vapor Clean ?

Versez 120 cc d'eau sur la sole, vaporisez un mélange d'eau et de détergent. Sélectionnez la fonction Vapor Clean (symbole) et réglez 18 minutes. Après le cycle, essuyez avec un chiffon microfibre.

Comment démonter la porte du four ?

Ouvrez complètement la porte, insérez les pivots dans les trous des charnières. Soulevez la porte vers le haut à 30° et retirez-la. Pour remonter, inversez l'opération.

Comment remplacer l'ampoule d'éclairage ?

Éteignez et débranchez l'appareil. Retirez les accessoires et les glissières. Dévissez le couvercle de l'ampoule, remplacez par une ampoule halogène 40 W identique. Remontez le couvercle.

Quelles sont les fonctions de cuisson disponibles ?

Les fonctions incluent : Statique, Gril, Base, Turbo, ECO, Ventilé, Décongélation, Gril ventilé et Thermo-ventilé.

Comment économiser de l'énergie avec ce four ?

Utilisez la fonction ECO pour les cuissons sur un seul niveau. Évitez d'ouvrir la porte inutilement. Arrêtez la cuisson quelques minutes avant la fin pour utiliser la chaleur résiduelle.

Que faire si le four ne chauffe pas ?

Vérifiez que l'heure est réglée (le symbole 1 doit être affiché). Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer les vitres de la porte ?

Démontez la porte, retirez les vitres internes en déclipsant les taquets. Lavez à l'eau tiède avec un détergent neutre, puis séchez. Remontez en sens inverse.

MODE D'EMPLOI SO5100TB3 SMEG

Avertissements généraux de sécurité

Pour cet appareil

Fonction de l'appareil

Ce manuel d'utilisation

Responsabilité du fabricant

Plaque d'identification

Élimination

Indications pour les Organismes de contrôle français

Données techniques sur l'efficacité énergétique

Pour économiser l'énergie

Sources lumineuses

Comment lire le manuel d'utilisation

DESCRIPTION

Description générale

Panneau de commandes

Autres parties 55

Accessoires 56

UTILISATION 56

Opérations préliminaires 56

Utilisation des accessoires 56

Utilisation du four 57

Programmateur analogue 57

Conseils pour la cuisson 60

Tableau indicatif des cuissons 61

NETTOYAGE ET ENTRETIEN 62

Nettoyage de l'appareil 62

Nettoyage de la porte 63

Nettoyage de la cavité de cuisson 64

Vapor Clean (sur certains modèles uniquement) 65

Entretien extraordinaire 66

INSTALLATION 66

Branchement électrique 66

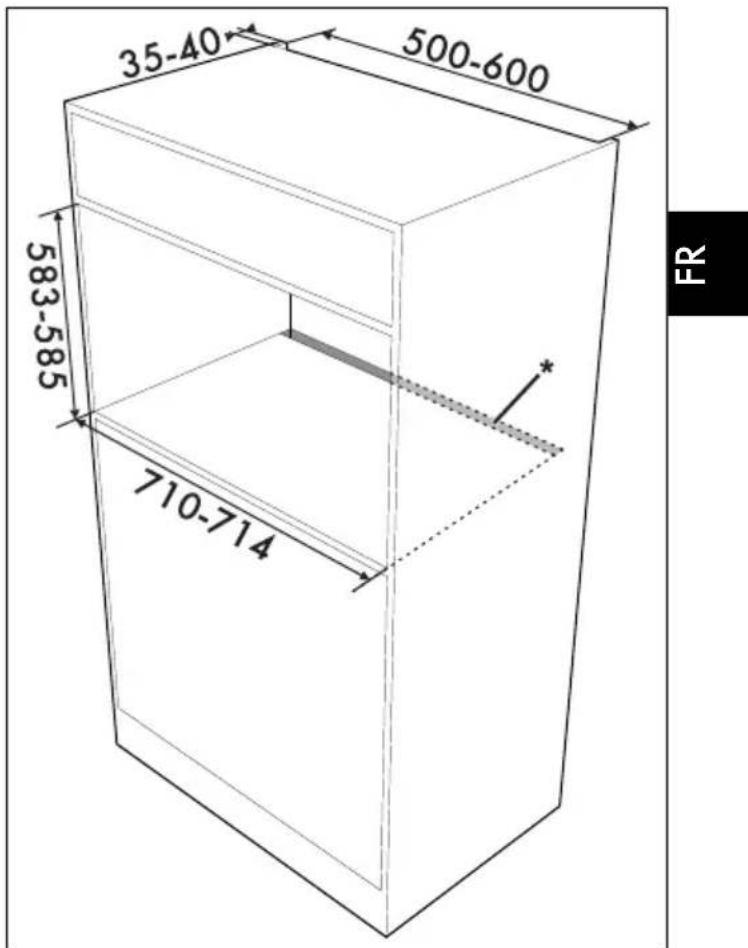

Positionnement 67

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l'appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com

AVERTISSEMENTS

Avertissements généraux de sécurité

Dommages corporels

• ATTENTION : L'appareil et ses parties accessibles deviennent très chaudes durant l'utilisation : les enfants en bas âge ne doivent pas y avoir accès.
• ATTENTION : L'appareil et ses parties accessibles deviennent très chaudes durant l'utilisation : ne touchez pas les éléments chauds durant l'utilisation.
• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l'intérieur de la cavité de cuisson.
• N'essayez jamais d'éteindre une flamme ou un incendie avec de l'eau : mettez l'appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sous la supervision et en recevant la formation d'adultes et de personnes responsables de leur sécurité.
• Les enfants ne doivent pas

jouer avec l'appareil.

• Éloignez les enfants de moins de 8 ans s'ils ne font pas l'objet d'une surveillance constante.
• Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.
• Les opérations de nettoyage et d'entretien ne doivent jamais être effectuées par des enfants sans surveillance.
• Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.
• Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s'enflammer. Faites attention.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.
• Pendant la cuisson, la porte du four doit rester fermée.
• En cas d'intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.
• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.
• Mettez l'appareil hors tension après l'utilisation.

N'UTILISEZ PAS OU NE CONSERVEZ PAS DE MATÉRIAUX INFLAMMABLES À PROXIMITÉ DE L'APPAREIL. N'UTILISEZ PAS DE VAPORISATEURS À PROXIMITÉ DE CET APPAREIL LORSQU'IL EST EN FONCTION. - NE MODIFIEZ PAS CET APPAREIL. - Du personnel qualifié doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur. - N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié. - Ne tirez jamais le câble pour débrancher la fiche.

Dommages subis par l'appareil

• Sur les parties en verre, n'utilisez pas de détergents abrasifs agressifs ou corrosifs (ex.: produits en poudre, dégraissants et éponges métalliques), de matériel rugueux ou de grattoirs métalliques tranchants, car ils pourraient rayer la surface, provoquant le bris du verre. Utilisez éventuellement des outils en bois ou en plastique.
• Ne vous asseyez pas sur l'appareil.
• N'utilisez pas de produits de

nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface et avec des finitions métalliques (par ex., anodisations, nickelages, chromages).

• Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'à l'arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l'extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l'arrière de la cavité de cuisson.

• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'utilisez pas d'aérosols à proximité de l'appareil.
• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.
• Danger d'incendie : ne laissez aucun objet à l'intérieur de la cavité de cuisson. N'UTILISEZ JAMAIS L'APPAREIL EN GUISE DE CHAUFFAGE AMBIANT.
• N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.
• N'introduisez ni boîtes ni

récipients fermés à l'intérieur de la cavité de cuisson.

• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.
• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.
• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.
• Si nécessaire, il est possible d'utiliser la grille pour lèchefrite (fournie ou vendue séparément selon les modèles) en la positionnant sur le fond comme support pour la cuisson.
• Si vous souhaitez utiliser du papier sulfurisé, placez-le de manière à ce qu'il n'interfère pas avec la circulation d'air chaud à l'intérieur de la cavité de cuisson.
• Ne posez pas de casseroles ni de poêles directement sur la vitre interne du four quand la porte est ouverte.
• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.
• N'utilisez pas la poignée pour soulever ou déplacer cet appareil.

Installation et entretien

• CET APPAREIL NE DOIT PAS ÊTRE INSTALLÉ SUR DES

BATEAUX OU DES CARAVANES.

• N'installez pas l'appareil sur un piédestal.
• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne. Pour éviter la surchauffe possible, l'appareil ne doit pas être installé derrière une porte décorative ou un panneau.
• Du personnel qualifié doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur.
• Un technicien habilité doit effectuer le branchement électrique.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique. Utilisez des câbles résistant à une température d'au moins 90°C. Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5-2 Nm.
• Pour éviter tout danger, si le câble d'alimentation électrique est abîmé, contactez immédiatement le service d'assistance technique qui se chargera de le remplacer.
• ATTENTION : Pendant l'installation de l'appareil

électroménager, veillez à ce que le cordon d'alimentation ne soit pas coincé ou détérioré.

• Avant toute intervention sur l'appareil (installation, entretien, positionnement ou déplacement), munissez-vous d'équipements de protection individuelle.
• Avant toute intervention, désactivez l'alimentation électrique générale.
• Permettez le débranchement de l'appareil après l'installation, au moyen d'une prise accessible ou d'un interrupteur dans le cas d'un raccordement fixe.
• Sur la ligne d'alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire avec une distance d'ouverture des contacts suffisante pour permettre la déconnexion complète dans les conditions relevant de la catégorie III de surtension, conformément aux règles d'installation.
• ATTENTION : Avant de remplacer les lampes d'éclairage interne, assurez-vous que l'appareil soit éteint et débranché de l'alimentation électrique ou que l'alimentation générale ait été coupée.
• Les lampes utilisées dans cet appareil sont des lampes spécifiques pour les appareils

ménagers, ne les utilisez pas pour l'éclairage domestique.

• Cet appareil peut être utilisé jusqu'à une altitude de 2000 m au-dessus du niveau de la mer.

Pour cet appareil

• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.
• Vérifiez qu'aucun objet ne reste coincé dans la porte du four.
• N'installez pas / n'utilisez pas l'appareil en plein air.
• (sur certains modèles uniquement) Utilisez uniquement la sonde de température fournie ou recommandée par le fabricant.

Fonction de l'appareil

Cet appareil est destiné à la cuisson d'aliments dans le milieu domestique. Toute autre utilisation est impropre. En outre, il ne peut pas être utilisé :

• dans la zone cuisine par les employés dans les magasins, dans les bureaux, dans les milieux de travail ;
• dans les fermes / gîtes ruraux ;
• par les clients des hôtels, des motels et des résidences ;
• dans les bed & breakfast.

Ce manuel d'utilisation

• Ce manuel d'utilisation fait partie intégrante de l'appareil. Conservez-le en parfait état

et à portée de main de l'utilisateur pendant tout le cycle de vie de l'appareil.

• Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.
• Les explications fournies dans ce manuel comprennent des images qui décrivent l'affichage habituel à l'écran. Néanmoins, il ne faut pas oublier que l'appareil pourrait disposer d'une version actualisée du système ; ainsi, ce qui s'affiche à l'écran pourrait différer des illustrations fournies dans ce manuel.

Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l'utilisation de l'appareil différente de celle prévue ;
• le non-respect des prescriptions du manuel d'instructions ;
• l'altération même d'une seule partie de l'appareil ;
• l'utilisation de pièces détachées non d'origine.

Plaque d'identification

La plaque d'identification contient les données techniques, le numéro de série et le marquage. N'enlevez jamais la plaque d'identification.

Élimination

Cet appareil, conforme à la directive française DEEE (2012/19/UE), doit être éliminé séparément des autres

déchets au terme de son cycle de vie.

Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

Tension électrique. Danger d'électrocution.

• Coupez l'alimentation électrique générale.
• Débranchez le câble d'alimentation électrique de l'installation électrique.

Pour éliminer l'appareil :

• Coupez le câble d'alimentation électrique et retirez-le.
• Confiez l'appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou

remettez-le au revendeur au moment de l'achat d'un appareil équivalent, à raison d'un contre un.

On précise que pour l'emballage de nos produits, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l'emballage aux centres de collecte sélective.

Emballage en plastique Danger d'asphyxie

• Ne laissez jamais sans surveillance l'emballage ni ses parties.
• Évitez que les enfants jouent avec les sachets en plastique de l'emballage.

Indications pour les organismes de contrôle européens

La fonction ECO utilisée pour définir la classe d'efficacité énergétique est conforme aux indications de la norme européenne EN 60350-1.

Données techniques sur l'efficacité énergétique

Les informations relatives aux règlements français sur l'étiquetage énergétique et l'éco-conception sont fournies dans un document séparé accompagnant les instructions du produit.

Ces données figurent dans la « Fiche d'information du produit » qui peut être téléchargée sur le site web à la page consacrée au produit en question.

Pour économiser l'énergie

• Ne préchauffez l'appareil que si la recette l'exige.
• Sauf indication contraire sur l'emballage, décongelez les aliments surgelés avant de les introduire dans la cavité de cuisson.
• En cas de cuissons multiples, on conseille de cuire les aliments l'un après l'autre pour exploiter la chaleur déjà présente dans la cavité de cuisson. Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.
• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.
• Arrêtez la cuisson quelques minutes avant

que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.

• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
• Nettoyez la cavité de cuisson à chaque utilisation.

Sources lumineuses

• Cet appareil contient des sources lumineuses remplaçables par l'utilisateur.

• Les sources lumineuses à l'intérieur du produit sont déclarées aptes à fonctionner à une température ambiante ≥ 300 °C et sont destinées à être utilisées dans des applications à haute température telles que les fours.
• Cet appareil contient des sources lumineuses de classe d'efficacité "G".

Comment lire le manuel d'utilisation

Ce manuel d'utilisation utilise les conventions de lecture suivantes :

Description générale

F

1 Panneau des commandes 2 Joint 3 Lampe

4 Porte 5 Turbine

1, 2, 3. Niveau de la glissière

Panneau de commandes

1 Manette température

Cette manette permet de sélectionner la température de cuisson.

Tournez la manette dans le sens des aiguilles d'une montre sur la valeur souhaitée comprise entre le minimum et le maximum.

2 Voyant du thermostat

Il s'allume lorsque le four est en train de chauffer. Il s'éteint lorsque la température est atteinte. L'allumage et l'extinction régulières signalent que la température sélectionnée à l'intérieur du four est maintenue constante.

3 Programmateur analogue

Utile pour afficher l'heure actuelle, sélectionner une programmation de cuisson ou programmer le temporisateur.

4 Manette de fonctions

Les différentes fonctions du four s'adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, réglez la température de cuisson par la manette de la température.

Tournez la manette des fonctions sur 0 pour terminer instantanément une éventuelle cuisson.

Autres parties

Niveau de positionnement

L'appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d'enfournement sont considérées de bas en haut.

Turbine de refroidissement

La turbine refroidit l'appareil et se met en marche pendant la cuisson.

Le fonctionnement de la turbine crée un flux d'air normal qui sort au-dessus de la porte et peut continuer pendant un court moment même après l'arrêt de l'appareil.

Éclairage de la cavité de cuisson

L'éclairage interne de l'appareil se déclenche :

• à l'ouverture de la porte (sur certains modèles uniquement) ;
• lorsqu'on sélectionne une fonction quelconque, à l'exception de la fonction ECO (si présente).

(sur certains modèles uniquement) Lorsque la porte est ouverte, il est impossible d'éteindre l'éclairage interne.

Accessoires

• Certains modèles ne sont pas équipés de

UTILISATION

Opérations préliminaires

Voir les avertissements généraux de sécurité.

• Éliminez les éventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil et des accessoires.
• Retirez les éventuelles étiquettes (à l'exception de la plaque contenant les données techniques) appliquées sur les accessoires et les clayettes.
• Enlevez et lavez tous les accessoires de l'appareil (voir le chapitre « NETTOYAGE ET ENTRETIEN »).

ces accessoires.

• Les accessoires susceptibles d'entrer en contact avec les aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.
• Vous pouvez demander les accessoires d'origine fournis ou en option aux centres d'assistance agréés. Utilisez uniquement les accessoires d'origine du fabricant.

Grille

Utile pour y placer les récipients contenant des aliments en train de cuire.

Lèchefrite profonde

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, pizzas et gâteaux...

Premier chauffage

1. Réglez une cuisson d'au moins une heure (voir le paragraphe « Utilisation du four »).
2. Chauffez la cavité de cuisson à vide à la température maximale pour éliminer les éventuels résidus de fabrication.

Pendant le chauffage de l'appareil

• aérez la pièce ;
• ne restez pas dans la pièce.

Utilisation des accessoires

Grilles et lèchefrites

Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'au point d'arrêt.

• Les dispositifs de blocage mécanique de sécurité qui empêchent l'extraction

accidentelle de la grille doivent être orientés vers le bas et vers la partie postérieure de la cavité de cuisson.

Introduisez à fond les grilles et les lèchefrites délicatement dans la cavité de cuisson. Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.

Utilisation du four

Voir les avertissements généraux de sécurité.

Allumage du four

Pour allumer le four :

1. Sélectionnez la fonction de cuisson au moyen de la manette des fonctions.
2. Sélectionnez la température au moyen de la manette de la température.

Assurez-vous que l'horloge programmateur indique le symbole 1 ; dans le cas contraire, il sera impossible d'allumer le four. Appuyez sur la touche pour remettre à zéro l'horloge programmateur.

Programmateur analogique

Touche diminution

Touche horloge, Touche augmentation

Réglage de l'heure

Il est impossible d'allumer le four si l'heure n'est pas sélectionnée. À la première utilisation, ou après une coupure de courant, les chiffres clignotent sur l'afficheur de l'appareil.

1. Appuyez sur la touche horloge pendant deux secondes. Le point entre les heures et les minutes clignote.
2. Les touches augmentation et diminution permettent de régler l'heure. Maintenez la touche enfoncée pour avancer rapidement.
3. Attendez 7 secondes. Le point entre les heures et les minutes cesse de clignoter.
4. Le symbole afficheur indique que l'appareil est prêt pour commencer une cuisson.

Pour modifier l'heure, maintenez simultanément les touches augmentation et diminution enfoncées pendant deux secondes, ensuite procédez au réglage de l'heure.

Cuisson temporisée

On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l'utilisateur.

1. Appuyez sur la touche horloge jusqu'à ce que le symbole apparaisse.
2. Appuyez à nouveau sur la touche horloge. L'afficheur montre le symbole A et le message du jour avec l'heure courante.
3. Utilisez les touches augmentation et diminution pour régler les minutes de cuisson souhaitées.
4. Sélectionnez une fonction et une température de cuisson.
5. Attendez 5 secondes environ sans appuyer sur aucune touche pour activer la fonction.

L'afficheur montre l'heure actuelle avec les symboles A.

Au terme de la cuisson, les éléments chauffants se désactivent. Sur l'afficheur, le symbole s'éteint, le symbole clignote et un signal acoustique se déclenche. 6. Pour éteindre le signal acoustique, il suffit d'appuyer sur une touche quelconque de l'horloge programmateur. 7. Appuyez sur la touche horloge pour réinitialiser l'horloge programmateur.

Il n'est pas possible de programmer des durées de cuisson supérieures à 10 heures.

Pour annuler la programmation sélectionnée, appuyez simultanément sur les touches augmentation et diminution, puis éteignez le four manuellement.

Cuisson programmée

On entend par cuisson programmée la fonction qui permet de commencer une cuisson à une heure fixée et de la terminer après un temps sélectionné par l'utilisateur.

1. Programmez la durée de cuisson d'après le paragraphe précédent « Cuisson temporisée ».
2. Appuyez sur la touche horloge dans 2 secondes.
3. Appuyez à nouveau sur la touche horloge. L'afficheur montre tour à tour les chiffres et le message du que le symbole a signoté. (par exemple, l'heure actuelle est 17 h 30).
4. Appuyez sur les touches pour sélectionner les minutes souhaitées. (par exemple 1 heure).
5. Appuyez sur la touche horloge. L'afficheur affichera le message alternant avec l'heure actuelle additionnée à la durée de cuisson sélectionnée précédemment (par exemple l'heure de fin de cuisson montrée est 18 h 30).
6. Appuyez sur les touches ou pour sélectionner l'heure de fin de cuisson. (par exemple à 19 h 30).

Tenez compte du fait qu'il faut ajouter à la durée de cuisson quelques minutes utiles pour le préchauffage du four.

1. Attendez 7 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure actuelle avec les symboles qui s'allument.
2. Sélectionnez une fonction et une température de cuisson.
3. Au terme de la cuisson, les éléments chauffants se désactivent. Sur l'afficheur, le symbole et le symbole clignotent et une sonnerie se déclenche.
4. Replacez les fonctions manette et température sur 0.
5. Pour interrompre la sonnerie, appuyez sur n'importe quelle touche de l'horloge-programmateur. 12. Appuyez simultanément sur les touches pour remettre la programmation sélectionnée à zéro.

Il n'est pas possible de programmer des durées de cuisson supérieures à 10 heures.

Il n'est pas possible de sélectionner des cuissons programmées supérieures à 24 heures.

Après la sélection pour montrer le temps de cuisson restant, appuyez sur la touche horloge pendant 2 secondes. Appuyez à nouveau sur la touche horloge : l'afficheur montre le message ne donnant avec le temps restant de cuisson.

Minuteur

Le minuteur n'interrompt pas la cuisson mais signale à l'utilisateur que les minutes sélectionnées se sont écoulées.

On peut activer le minuteur à tout moment.

1. Appuyez sur la touche horloge pendant quelques secondes. L'afficheur montre les

chiffres 100 bole clignotant entre les heures et les minutes.

1. Utilisez les touches augmentation/diminution pour régler les minutes souhaitées.
2. Attendez 5 secondes environ sans appuyer sur aucune touche pour terminer le réglage du minuteur. L'afficheur montre l'heure actuelle avec les symboles

Un signal acoustique se déclenchera à la fin du temps réglé. 4. Appuyez sur la touche diminution pour éteindre le signal acoustique.

Il est possible de régler le minuteur de 1 minute à un maximum de 23 heures et 59 minutes.

Modification des données saisies

1. Appuyez sur la touche horloge

1. Utilisez les touches augmentation/diminution pour régler les minutes souhaitées.

Effacement des valeurs programmées

1. Appuyez sur la touche horloge
2. Appuyez simultanément sur les touches augmentation et diminution
3. Éteignez manuellement le four si une cuisson est en cours.

Sélection du signal acoustique

Le signal acoustique peut être changé de 3 tonalités.

1. Appuyez simultanément sur les touches augmentation et diminution
2. Appuyez sur la touche horloge. Appuyez sur la touche diminution pour sélectionner un signal acoustique différent.

Liste des fonctions de cuisson traditionnelles

Certains modèles ne sont pas équipés de toutes les fonctions.

STATIQUE

Cuisson traditionnelle indiquée pour la préparation d'un met à la fois. Idéale pour cuire des rôtis, des viandes grasses, du pain et des gâteaux fourrés.

GRIL

Permet d'obtenir d'excellents plats grillés ou gratinés. Utilisé en fin de cuisson, il ajoute une touche dorée uniforme aux plats.

BASE

La chaleur provient du fond de la cavité seulement. Idéal pour la cuisson de tartes sucrées et salées, de gâteaux et de pizzas.

TURBO

Permet une cuisson rapide sur plusieurs niveaux à la fois, sans mélanger les odeurs. Idéale pour les gros volumes d'aliments exigeant des cuissons intenses.

ECO

Cette fonction est particulièrement indiquée pour la cuisson sur un seul niveau, en consommant peu d'énergie. Elle est conseillée pour tous les types d'aliments sauf ceux qui peuvent générer beaucoup d'humidité (par exemple, les légumes). Pour obtenir le maximum d'économies d'énergie et réduire les temps de cuisson, il est recommandé d'enfourner les aliments sans préchauffer la cavité de cuisson.

Avec la fonction ECO, évitez l'ouverture de la porte pendant la cuisson.

Avec la fonction ECO, les temps de cuisson (et éventuellement du préchauffage) sont plus longs et peuvent dépendre de la quantité d'aliments insérés dans la cavité de cuisson.

La fonction ECO est une fonction de cuisson délicate, conseillée pour des cuissons ne nécessitant pas une température supérieure à 210°C. Pour des cuissons à des températures plus élevées, il est recommandé de choisir une autre fonction.

VENTILÉ

Cuisson intense et homogène. Idéale pour des biscuits, des gâteaux et pour des cuissons sur plusieurs niveaux.

La décongélation rapide est favorisée par l'activation d'une turbine qui assure une répartition uniforme de l'air à température ambiante à l'intérieur de la cavité de cuisson. Idéale pour tout type d'aliment.

GRIL VENTILÉ

Permet de griller de façon optimale même les viandes les plus épaisses. Idéal pour de gros morceaux de viande.

THERMO-VENTILÉ

La chaleur se répartit rapidement et uniformément. Convient à tous les plats, idéal pour cuisiner sur plusieurs niveaux sans mélanger les odeurs et les saveurs.

Conseils pour la cuisson

Conseils généraux

• Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux.
• En augmentant la température, il n'est pas possible de réduire les temps de cuisson (les aliments risquent d'être trop cuits à l'extérieur et pas assez cuits à l'intérieur).

Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l'épaisseur, de la qualité des aliments et des goûts du consommateur. Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuillère sur la viande. Elle est prête lorsqu'elle est ferme ; dans le cas contraire, poursuivez la cuisson pendant quelques minutes.

Conseils de cuisson au Gril et au Gril ventilé

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l'effet de cuisson.
• En fonction Gril ventilé, il est recommandé de préchauffer la cavité de cuisson avant de griller.
• Il est recommandé de disposer les aliments au centre de la grille.
• Dans la fonction Gril, il est conseillé de sélectionner la température sur la valeur la plus élevée pour optimiser la cuisson.

Conseils pour la cuisson des gâteaux et biscuits

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.
• La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte.
• Vérifiez si le gâteau est cuit à l'intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit.
• Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10 °C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur.

Conseils pour la décongélation et le levage

• Positionnez les aliments congelés sans emballage, dans un récipient sans couvercle sur le premier niveau de la cavité de cuisson.
• Évitez de superposer les aliments.
• Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.
• Couvrez les parties les plus délicates d'une feuille d'aluminium.
• Pour un bon levage, placez un récipient contenant de l'eau sur le fond de la cavité de cuisson.

Pour économiser l'énergie

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
• Gardez l'appareil toujours propre.

Tableau indicatif des cuissons

Légende

Grille	Il est conseilé d'utiliser la grille comme plan d'appui pour la cuisson des moules/casseroles pour four.La grille peut être utilisée comme base pour grillades avec la l'échefrite profonde placée sur une étagère en dessous pour recueiller les jus.
L'échefrite profonde	Il est conseilé d'utiliser la l'échefrite profonde pour la cuisson sur un seul niveau.Placer la l'échefrite profonde sur l'étagère centrale lors de l'utilisation des fonctions ventilées.Placer la l'échefrite profonde sur la 2e ou 3e étagère en partant du bas lors de l'utilisation de la fonction STATIQUE.Placer la l'échefrite sur la的最后一e étagère avec la grille pour plaque de cuisson pour effectuer les cuissons en mode GRILL.
barquette en aluminium moule à tartespapier sulfurisé moule à gâteaux

preh = préchauffage

Mets	Poids(Kg)	Fonction Niveau	Temp.(°C)	Temps(minutes)	préh
PÂTÉS
Pâtes au four 2.0 STATIQUE 1		30 x 20 x 5	220 43 - 48 oui
Remarque : le temps de cuisson peut varier en fonction de l'épaisseur et des couches.

VIANDES
Poulet rôti 1.2 VENTILÉ 2		190 55 - 60 oui
Échine de porc	2.0 VENTILÉ 2	190 57 - 62 oui
Échine de porc	1.5 VENTILÉ	2	190	155 - 160 oui
Remarque: returner les alimentés pour les faire dorer des deux côtés.

GRILLADES
					1er côte	2ème côte
Saucisse1	2.0	GRIL VENTILLE	4		260	7-9	4-6 non
Burger2	0.8	GRIL	4		260	5-7	4-6 non
Les temps indiqués dans le tableau ne comprend pas les temps de préchauffage et sont indicatifs.

Mets	Poids(Kg)	Fonction	Niveau	Temp.(°C)	Temps(minutes)	préh
1 Le temps indiqué correspond à des saucisses établies, sans peu. Le temps de cuisson peut varier en fonctionde l'épaissur et du degré de grillade que l'on souhaite atteindre.2 Le temps indiqué peut varier en fonction de l'épaissur des alimentés et du degré de grillade que l'on souhaiteatteindre.
POISSON
Truite entière (fraîche) 1.0 THERMO-VENTILÉ 2 160 23 - 26 oui
Remarque : le temps indiqué est pour un poisson bien cuit.
PÂTES
Pizza 1.5 VENTILÉ 2 260 13 - 16 oui
Fougasse 1.5 THERMO-VENTILÉ 2 180 22 - 27 oui
Remarque : le temps indiqué varie en fonction de l'épaissur et du type de pâte.
GÂTEAUX
Gâteau paradis 1.0 THERMO-VENTILÉ 2				Ø 22 - 24	160 35 - 40 oui
Généoise 0.8 THERMO-VENTILÉ 2				Ø 22 - 24	160 37 - 41 oui
Tarte confiture	1.0	STATIQUE	2	Ø 25	170 27 - 30 oui
Brioche	0.8 THERMO-VENTILÉ 3 160 28 - 32 oui
Biscuits	-	STATIQUE	3 170 13 - 16 oui
Remarque : pour la cuisson, prendre en compte également les indications de température et de tempsprésentes sur l'emballage du produit. Le temps de cuisson peut varier en fonction de la grandeur.
Les temps indiqués dans le tableau ne comprend pas les temps de préchauffage et sont indicatifs.

NETTOYAGE ET ENTRETIEN

Nettoyage de l'appareil

Voir les avertissements généraux de sécurité.

Nettoyage des surfaces

Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir.

Nettoyage ordinaire quotidien

N'utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore.

Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Taches d'aliments ou résidus

Évitez absolument d'utiliser des éponges en acier et des racloirs tranchants susceptibles d'endommager les surfaces.

Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d'ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Évitez de laisser sécher à l'intérieur de l'appareil des résidus d'aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l'émail à l'intérieur de l'appareil.

Nettoyage de la porte

Démontage de la porte

Pour faciliter le nettoyage, il est conseillé d'enlever la porte et de la placer sur un chiffon. Pour enlever la porte, procédez comme suit :

1. Ouvrez complètement la porte et introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

1. Saisissez la porte des deux côtés avec les deux mains, soulevez-la vers le haut en formant un angle d'environ 30° et extrayez-la.

1. Pour remonter la porte, introduisez les charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures

A sont complètement posées contre les fentes.

1. Abaissez la porte puis, après l'avoir positionnée, sortez les pivots des trous des charnières.

Nettoyage des vitres de la porte

Il est conseillé de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal.

Démontage des vitres internes

Pour faciliter le nettoyage, les vitres internes qui composent la porte peuvent être démontées.

1. Bloquez la porte avec les taquets appropriés.
2. Décrochez les taquets arrière de la vitre interne en la tirant délicatement par l'arrière vers le haut, en suivant le mouvement indiqué par les flèches (1).

1. Décrochez les taquets avant en suivant le mouvement indiqué par les flèches (2).
2. Retirez ensuite la vitre interne du profilé avant.

1. Soulevez le groupe verre intermédiaire vers le haut.

Note : sur certains modèles, la vitre intermédiaire se compose de deux vitres.

1. Nettoyez la vitre externe et les vitres démontées précédemment.

1. Utilisez du papier absorbant de cuisine. En cas de crasse persistante, lavez avec une éponge humide et du détergent neutre.
2. Réinsérez le groupe verre intermédiaire et repositionnez la vitre interne.

La vitre intermédiaire doit être repositionnée sur la porte ouverte de manière à ce que la sérigraphie dans l'angle puisse être lue de gauche à droite (la partie rugueuse de la sérigraphie doit être orientée vers la vitre extérieure de la porte).

1. Assurez-vous de bien encastrer les 4 taquets du verre interne dans leur logement sur la porte.

Nettoyage de la cavité de cuisson

Pour une bonne conservation de la cavité de cuisson, il faut la nettoyer régulièrement après l'avoir laissée refroidir.

Évitez de laisser sécher des résidus d'aliments à l'intérieur de la cavité de cuisson pour ne pas endommager l'émail.

Sortez toutes les parties amovibles avant tout nettoyage.

Pour faciliter les opérations de nettoyage, il est conseillé de démonter :

• la porte ;
• les glissières de support pour grilles et lèchefrites.

En cas d'utilisation de produits de nettoyage spécifiques, il est conseillé de faire fonctionner l'appareil à la température maximale pendant environ 15/20 minutes, afin d'éliminer les éventuels résidus.

Séchage

La cuisson des aliments génère de l'humidité à l'intérieur de la cavité de cuisson. Il s'agit d'un phénomène normal qui ne compromet pas le fonctionnement correct de l'appareil.

À la fin de chaque cuisson :

1. laissez refroidir l'appareil ;
2. éliminez la saleté à l'intérieur de la cavité de cuisson ;
3. séchez la cavité de cuisson avec un chiffon doux ;
4. laissez la porte ouverte le temps nécessaire pour le séchage complet de la cavité de cuisson.

Démontage des glissières de support pour grilles et lèchefrites

Le démontage des glissières de support pour grilles et lèchefrites facilite ultérieurement le

nettoyage des parties latérales.

Pour démonter les glissières de support pour grilles et lèchefrites :

Tirez la glissière vers l'intérieur de la cavité de cuisson pour la dégager de l'encastrement A, puis extrayez-la des logements situés à l'arrière B.

• Au terme du nettoyage, répétez les opérations décrites ci-dessus pour repositionner les glissières de support pour grilles et lèchefrites.

Vapor Clean (sur certains modèles uniquement)

Voir Avertissements généraux de sécurité.

La fonction Vapor Clean est un processus de nettoyage assisté qui facilite l'élimination de la saleté. Ce procédé permet de nettoyer l'intérieur du four avec une facilité extrême. Les résidus de crasse sont ramollis par la chaleur et par la vapeur d'eau, ce qui facilite leur élimination.

Opérations préliminaires

Avant de démarrer le Vapor Clean :

• Enlevez tous les accessoires présents à l'intérieur de la cavité de cuisson.
• Si présente, enlevez la sonde de température.
• S'ils sont présents, démontez les panneaux autonettoyants.
• Versez environ 120 cc d'eau sur la sole de la cavité de cuisson. Veillez à ne pas sortir de la cavité.
• Avec un pulvérisateur, vaporisez une solution d'eau et de détergent pour vaisselle à l'intérieur de la cavité de cuisson. Dirigez le jet vers les parois latérales, vers le haut, le bas et le déflecteur.

On conseille d'effectuer un maximum de 20 nébulisations.

Ne vaporisez pas sur le déflecteur s'il est revêtu d'un matériel autonettoyant.

Fermez la porte. Durant le cycle de nettoyage assisté, lavez séparément les panneaux autonettoyants (si présents) démontés précédemment avec de l'eau tiède et un peu de détergent.

Réglage de la fonction Vapor Clean

1. Sélectionnez une durée de cuisson de 18 minutes avec le programmateur analogique.
2. Tournez la manette des fonctions sur le

symbole.

1. Tournez la manette température sur le

symbole.

Le cycle de nettoyage Vapor Clean démarre quelques secondes après la dernière intervention sur les touches de l'horloge-programmateur.

Au terme du cycle de nettoyage Vapor Clean, le minuteur désactive les éléments chauffants du four, une sonnerie se déclenche et les nombres sur le cadran de l'horloge du programmateur clignotent.

Fin de la fonction Vapor Clean

1. Tournez la manette des fonctions sur O pour quitter la fonction.
2. Ouvrez la porte et agissez sur la saleté légère avec un chiffon en microfibre.
3. Éliminez les incrustations les plus résistantes avec une éponge anti-rayures à filaments en laiton.
4. En cas de résidus de graisse, on peut utiliser des produits pour le nettoyage des jours.
5. Éliminez l'eau résiduelle présente à l'intérieur de la cavité de cuisson.
6. Repositionnez les panneaux autonettoyants (si présents) et les glissières de support pour grilles et lèchefrites.

Pour plus d'hygiène et pour éviter que les aliments ne prennent des odeurs désagréables :

• On conseille de sécher la cavité de cuisson au moyen d'une fonction ventilée à 160 °C pendant environ 10 minutes.
• En présence de panneaux autonettoyants, on conseille de sécher la cavité de cuisson

avec un cycle simultané de catalyse.

On conseille d'utiliser des gants en caoutchouc pour effectuer ces opérations.

On conseille d'enlever la porte pour faciliter le nettoyage manuel des parties difficiles à atteindre.

Entretien extraordinaire

Conseils pour l'entretien du joint

Le joint doit être couplé et élastique.

Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l'eau tiède.

Remplacement de l'ampoule d'éclairage interne

Tension électrique. Danger d'électrocution.

• Mettez l'appareil hors tension. Utilisez des gants de protection.
• Enlevez tous les accessoires présents à l'intérieur de la cavité de cuisson.
• Enlevez les glissières de support pour grilles et lèchefrites.
• Enlevez le couvercle de l'ampoule au moyen d'un ustensile (par exemple une cuillère).

Veillez à ne pas rayer l'émail de la paroi de la cavité de cuisson.

1. Dévissez et enlevez l'ampoule.

Ne touchez pas directement l'ampoule halogène avec les doigts, mettez un gant de protection.

1. Remplacez l'ampoule par une ampoule identique (40W).
2. Remontez le couvercle. La face interne de la vitre (A) doit rester tournée vers la porte.

1. Enforcez le couvercle à fond de manière à ce qu'il adhère parfaitement à la douille.

INSTALLATION

Branchement électrique

Avertissements généraux de sécurité.

Informations générales

Assurez-vous que les caractéristiques du réseau électrique sont appropriées aux données

indiquées sur la plaque.

La plaque d'identification, avec les données techniques, le numéro de série et le marquage est placée dans une position bien visible sur l'appareil.

N'enlevez jamais la plaque.

Effectuez la mise à la terre avec un câble plus

long que les autres câbles d'au moins 20 mm. L'appareil peut fonctionner dans les modalités suivantes :

• 220-240 V

Câble tripolaire 3 × 1,5 mm².

Les valeurs indiquées se réfèrent à la section du conducteur interne.

Les câbles d'alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).

Branchement fixe

Sur la ligne d'alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire, avec une distance d'ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux normes d'installation.

Pour le marché australien/néo-zélandais :

La déconnexion incorporée à la connexion fixe doit être conforme à la norme AS/NZS 3000.

Branchement au moyen d'une prise et d'une fiche

Vérifiez que la fiche et la prise sont du même type.

Évitez d'utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.

Remplacement du câble

Tension électrique. Danger d'électrocution.

• Coupez l'alimentation électrique générale.
• Pour accéder au bornier, enlevez le carter arrière de l'appareil en dévissant les vis.

A = Position du câble d'alimentation

1. Remplacez le câble.
2. Assurez-vous que les câbles (four ou plaque de cuisson éventuelle) suivent le parcours optimal de manière à éviter tout contact avec l'appareil.

Positionnement

Voir les avertissements généraux de sécurité.

Joint du panneau

Collez le joint fourni sur la partie arrière du panneau pour éviter des infiltrations éventuelles d'eau ou d'autres liquides.

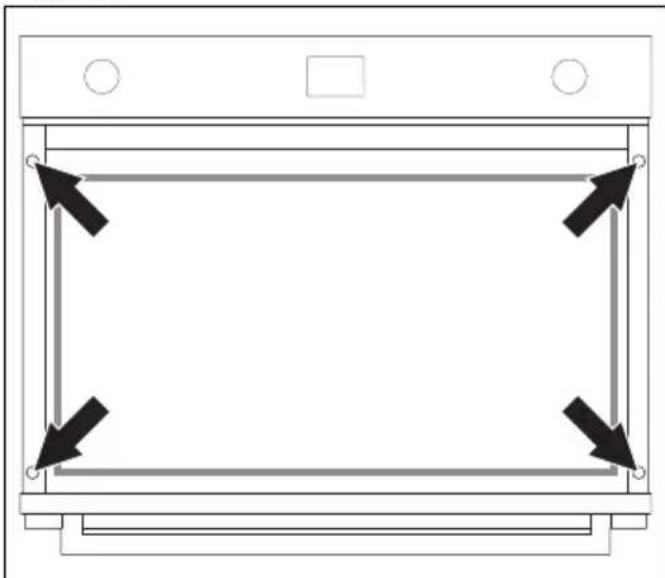

Fixation

1. Positionnez l'appareil dans l'emplacement.
2. Ouvrez la porte.
3. Fixez l'appareil au meuble en utilisant les vis.

Dimensions hors tout de l'appareil (mm)

Encastrement en colonne (mm)

Assurez-vous que la partie supérieure/arrière du meuble dispose d'une ouverture d'environ 35-40 mm de profondeur.

A min. 750 mm

B 710-714 mm

C 583 - 585 mm

D 9-11 mm

E min. 5 mm

F 121-1105 mm

G min. 560 mm

H min. 594 mm

Co Découpe pour le câble d'alimentation (min. 6 cm²)

jb Boîtier des branchements électriques

Encastrement sous les plans de travail (mm)

En cas d'installation de l'appareil sous un plan de travail, il conviendra d'installer une barre en bois pour garantir l'utilisation du joint adhésif collé sur la partie arrière du panneau frontal afin d'éviter d'éventuelles infiltrations d'eau ou d'autres liquides.

Assurez-vous que la partie inférieure/arrière du meuble dispose d'une ouverture d'environ 60 mm de profondeur.

A min. 750 mm

B 710 - 714 mm

C 583 - 585 mm

D 9 - 11 mm

E m i n . 5 m m

F 121 - 1105 mm

G min. 560 mm

H min. 594 mm

co Découpe pour le cable d'alimentation (min. 6 cm2)

jb Boîtier des branchements électriques

wb Barre en bois (récommandée)

Encastrement sous les plans de cuisson (mm)

En cas d'installation d'une plaque de cuisson au-dessus du four, il faudra installer une paroi de séparation en bois à une distance minimale de 20 mm du côté supérieur du four pour éviter les surchauffes durant le fonctionnement simultané des deux appareils. On ne doit pouvoir enlever la paroi de séparation qu'avec des outils spécifiques.
