MODE D'EMPLOI Landroid S300 WR130E WORX
| Bienvenue |
| pag. 03 | Coordonnées |
| La sécurité avant tout |
| pag. 04 | Consignes de sécurité importantes |
| Se familiariser avec Android |
| pag. 06 | Contenu du carton |
| pag. 07 | À la découverte de Android |
| pag. 08 | Fonctionnement de Android |
| Guide de démarrage |
| pag. 10 | Planification |
| pag. 13 | Installation |
| pag. 17 | Démarrer Android |

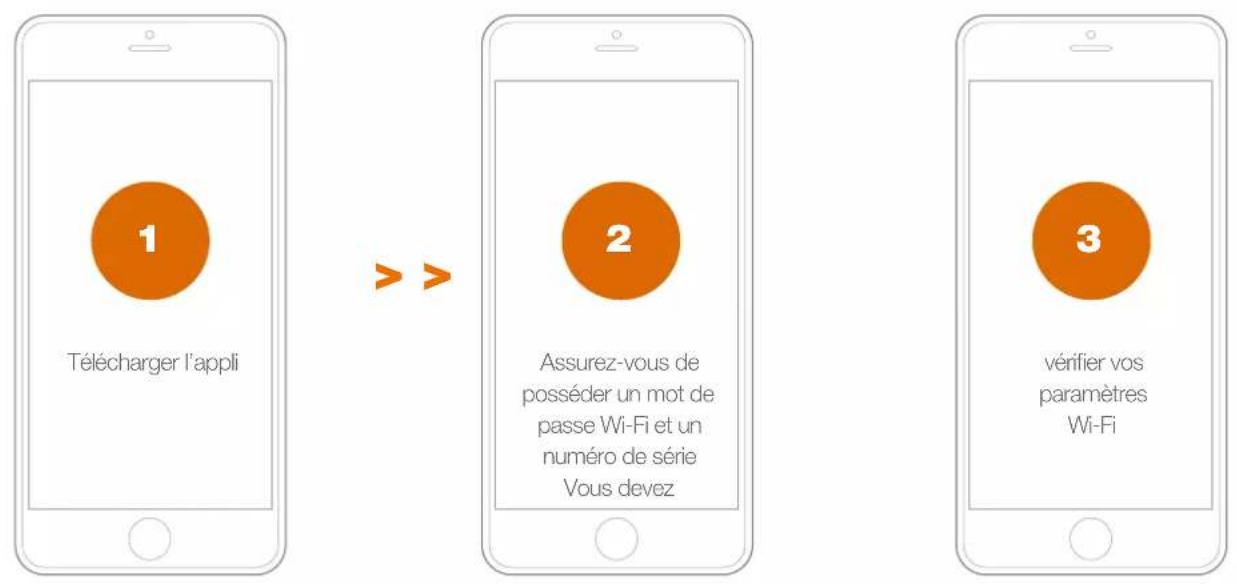

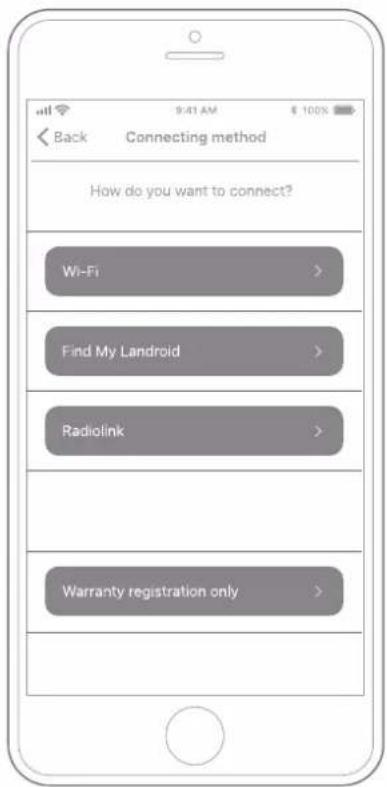

| pag. 19 | Connector Android à Internet |

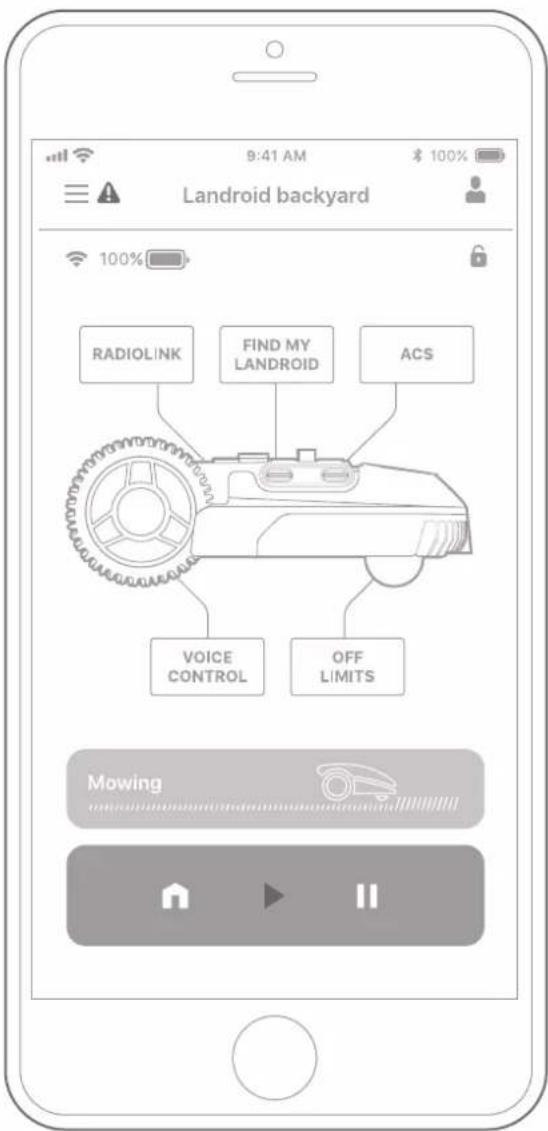

| pag. 21 | Utiliser l'appli |
| pag. 22 | Options Android |
| Maintenance |
| pag. 23 | Le garder opérationnel |
| pag. 24 | Le garder propre |
| pag. 25 | Le garder chargeé |
| pag. 25 | Le ranger pendant l'hiver |
| pag. 25 | le tenir à jour |
| Référence rapide |
| pag. 27 | Programmation manuelle |
| pag. 29 | Messages d'erreur |
| pag. 32 | Dépannage |
| pag. 36 | Données techniques |
Nous vous remercions d'avoir acheté une tondeuse robotisé Worx Landroid.
Totalement autonome, entierement configurable, flexible et efficace, Landroid tailleYOUR hebe et you offre la meilleure pelouse possible. Le present manuel you familiariser avec son contenu.
Nos sommes à votre service :
Assistance
Site du propriétaire de Landroid
www.worx-europe.com/myandroid
Assistance téléphonique du service client
xxxxxx
CONSIGNES DE SECURITE IMPORTANTES. CONSERVEZ POURUNE CONSULTATION ULTÉRIEURE.
Attention: lre l'integralite des avertissements et consignes de securite pour un fonctionnement en toute scciture de la machine. Le nonrespect des avertissements et consignes peut provoquer des electrocutions, des incendes et /ou des blessures graves.
- Landroid ne convient pas à l'utilisation par des personnes (y compris les enfants) représentant des déficiencies physiques, sensorielles ou mentalles ou une expérience et des connaissances insuffisantes, à moins qu'elles bénéficient d'une supervision ou d'instructions relatives à l'utilisation de l'appareil de la part d'un tiers responsable de leur sécurité
- Les enfants doivent être surveillés pour veiller à ce qu'ils ne jouent pas avec Landroid
- Landroid ne peut être utilisé qu'avez l'alimentation électrique foumie
Consignes de sécurité avant utilisation
- Veuiliez dire attentivement les instructions. Assurez-vous de comprendre les instructions et de vous familiariser avec les commandes et l'utilisation ajustée de Landroid.
- Ne jamais autoriser des personnes n' étant pas improugnées de ces instructions ou les enfants utilisier Landroid.
Lopereur ou lutiliseur est responsible des accidents ou dangers auxquels sont exposés les autres personnes ou les biens
Préparation avant utilisation
S'assurer de l'installation correcte du cable périhérique en respectant les instructions
- Inspector régulierement les endroits où le Landroid va ettre utilisé et retirer tous les cailloux, batons, fils de fer, os et autres objets étrangers
Procedr regulierent a des inspections visuelles pour verifier que les lames, ecrous de lame et le dispositif de coupe ne sont pas uses ou endommages. Remplacer les lames et ecrous uses ou endommages des apparils
- Éteindre le Landroid, retirez la batterie, portez des gants de protection et faire preuve de vigilance lors de l'inspection des lames, car une lame en rotation peut entraîner la rotation des autres lames
AVERTISSEMENT! La tondeuse a gazon ne doit pas fonctionner sans les protections en place
Fonctionnement en toute sécurité
- Ne jamais faire fonctionner l'appareil avec des protections défectueuses ou sans les protections en place
- Ne pas placer les mains ou les pieds pres des parties rotatives
- Ne jamais se saisir du Android ou le porter en cours de fonctionnement
- Éteindre la machine et-retirer la batterie avant de dégager une obstruction et avant de contrôle le Landroid, le nettoyer ou travailler dessus
- Il n'est pas autorisé de modifier la conception originelle du Android. Toute modification effectue par vous est à vos risques et péris
- Demarrer Landroid dans le respect des instructions. Lorsque le bouton d'alimentation est allumé, assurez-vous de garder vos mains et vos pieds éloignés des lames rotatives.
- Ne jamais soulever le Android ou le porter lorsqu'il est sous tension
- Ne rien poser au-dessus du Android ou de son socle de recharge.
- Ne pas utiliser le Landroid avec un disque de coupe ou un boitier défectueux. Ne pas l'utiliser avec des lames, des vis, des écrous ou des cables défectueux
- Éteignez le Android si vous n'envisagez pas de l'utiliser pendant une période prolongée
- Landroid ne peut demarrer que si l'alimentation est allumée et le bon code PIN a eté saisi
- Evitez d'utiliser le Android par mauvais temps, en particulier s'il y a un risque de foudre.
- Ne pas toucher les composants mobiles dangereux avant qu'ils soient complètement à l'arrêt
- Ne pas laisser le Android fonctionner sans surveillance si vous savez qu'il y a des animaux de compagnie, des enfants ou des personnes à proximite
Attention : Lorsque la tondeuse est returnee, l'interrupteur principal doit tous estre sur Off. l'interrupteur principal doit etre sur OFF et la batterie doit etre retiree pour tout travail sous la tondeuse, comme le nettoyage ou le remplacement des lames.
- Ne pas laver Landroid avec un nettoyeur haute pression - sous I'effet de la pression, I'eau peut pénétrer dans le Landroid et endommaer le circuit électronique
Pour eviter des blessures, portez des qants de protection lorsque vous remplace les lames
- Maintenir tous les écrous, boulons et vis serres pour garantir que le Android préserve des conditions de travail sûres
- Inspector le Landroid chaque semaine et remplacer les composants usés et endommages par mesure de sécurité
S'assurer que toutes les lames de rechange du bon type sont utilisées
Sassurer que les batteries sont chagees avec la station de recharge Landroid. Lutilisation inccecte peut entrainer des electrocutions ou la surchauffie de la batterie
L'entretien du Android doit se faire selon les instructions du fabricant
Recommendation
Connector uniquely lalimentation elecrique (PSU) de la station de recharge Landroid a un circuit d'alimentation proteg par un dispositif a courant residuel (DCR) avec un courant de declenchement de pas plus de 30 mA.
Transport sécurisé
L'emballage d'origine doit etre utilise lors du transport du Landroid sur de longues distances
Pour déplacer le Landroid en toute sécurité dans la zone de travail :
- appuyer sur le bouton STOP pour arreter la tondeuse
- transporter la tondeuse avec le disque de coupe éloigné du corps
Sécurité de la batterie
- Ne pas démonter, ouvrir ou broyer le bloc batterie
- Ne pas court-circuiter le bloc batterie. Ne pas stocker les blocs batterie n'importe comment dans une boite ou un tiroir ou elles peuvent se court-circuiter mutuellesment ou etre court-circuites par des materiaux conducteurs
Lorsque le pack batterie n'est pas utilise, te iner eioigne des objets en metal tels que des trombones, des pieces, des cles, des clous, des vis ou d'autres petits objets en metal pouvant creer une connexion d'une borne a une autre. La mise en court-circuit des bornes de batteries peut causer des brulures ou un incendie
- Ne pas exposer le bloc batterie au feu ou à la chaleur. Éviter de le stocker dans un lieu directement exposé à la lumière du soleil
- Ne pas soumettre le bloc batterie à un chocol mécanique
- Solliciter immédiatement une aide Médicale en cas d'ingestion d'une cellule de la batterie ou du bloc entier
Garder le bloc batterie propre et sec
Le bloc batterie offre ses meilleures performances lorsqu'il fonctionne a une tempere avoisinant les 20 °C
Lors de l'elimination des blocs batterie, garder les blocs batterie des differentes systèmes electro-chimiques séparés les uns des autres
Recharger unquement a l'aide du chargeur indique par Worx. Ne pas utilise un chargeur different de celui specifquement foumi pour utilisation avec le I android.
Un chargeur adapté à un type spécifique de bloc batterie peut provoquer un incendie s'il est utilisé avec un autre bloc batterie
- Ne pas utiliser un bloc batterie qui n'est pas concu pour cet équipement
Garder le bloc batterie hors de portee des enfants
- Eliminer la batterie selon les normes d'usage. Ramener les batteries épisiées dans les lieux de collecte et de recyclage locaux.
Appareil de classe III
- Les produits électriques usages ne doivent pas être éliminés avec les déchets menagers. Veuillez recycler s'il existe des infrastructures prévues à cet effet. Consultez les autorités ou revendeurs locaux pour des conseils de recyclage
AVERTISSEMENT! Le Landroid peut etre dangereux s'il est utilise incorrectement. Lisez attentivement l'integralite du Manuel d'utilisation et impregnez-vous de son contenu avant d'utiliser voire Landroid.
A VERTISSEMENT! Maintenir une distance de sécurité par rapport à la machine lorsqu'elles l'utilisationz
AVERTISSEMENT! Eteindre la machine et retirer la batterie avant de travailler dessus ou de la soulever
AVENTISSEMENT!Ne pas monter sur la machine
CONTENU DU CARTON
A 1 Worx Landroid S
B 2 connecteurs de réparation de cable
C 3 lames de rechange
D 1 cle Allen
E 1 socle de recharge
F 7vis
G Chevilles de bord x 130
H 1 alimentation électriche
Cable periphérique 100m
1 batterie 20V 2.0Ah
K 2 jauges de distance pour cable peripérisque
1 règde Bertelsen

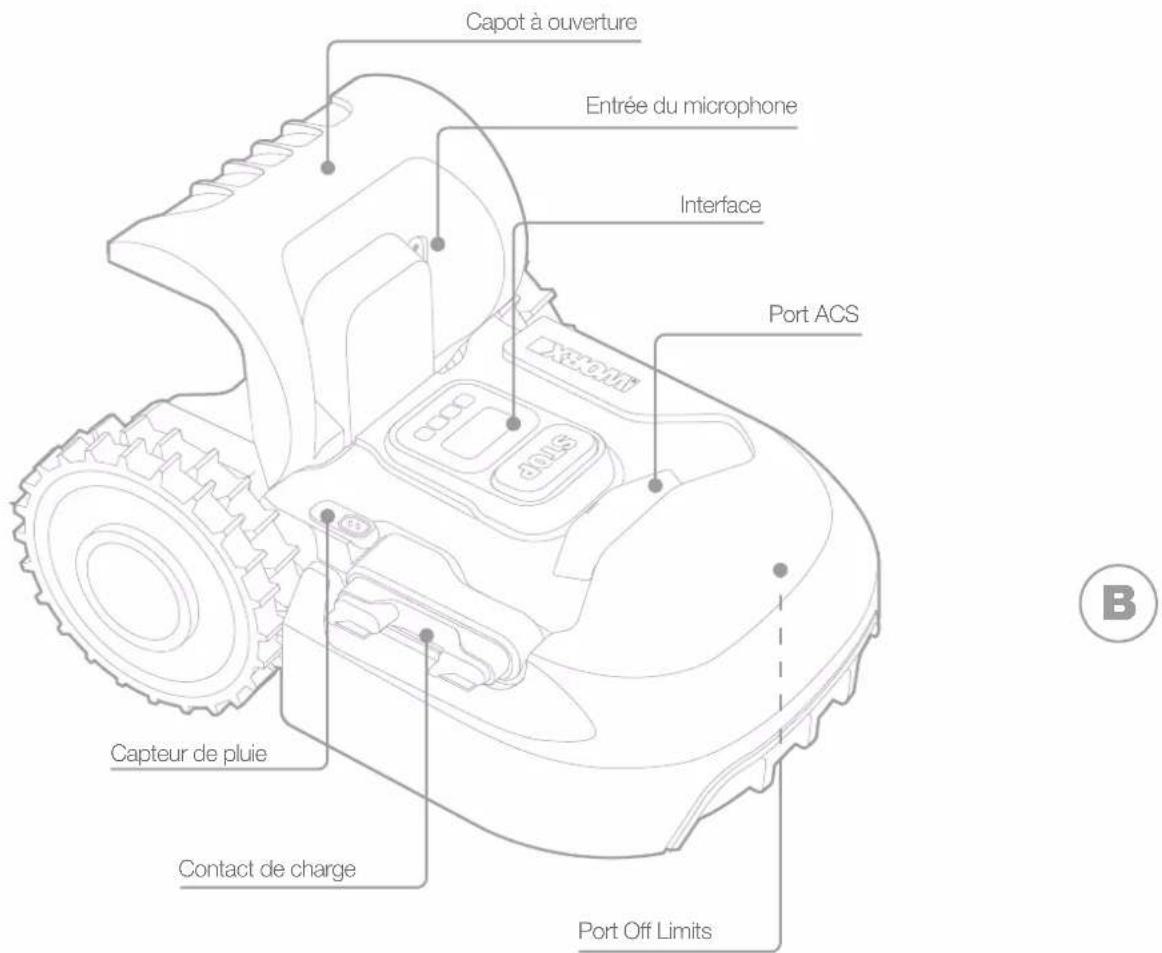

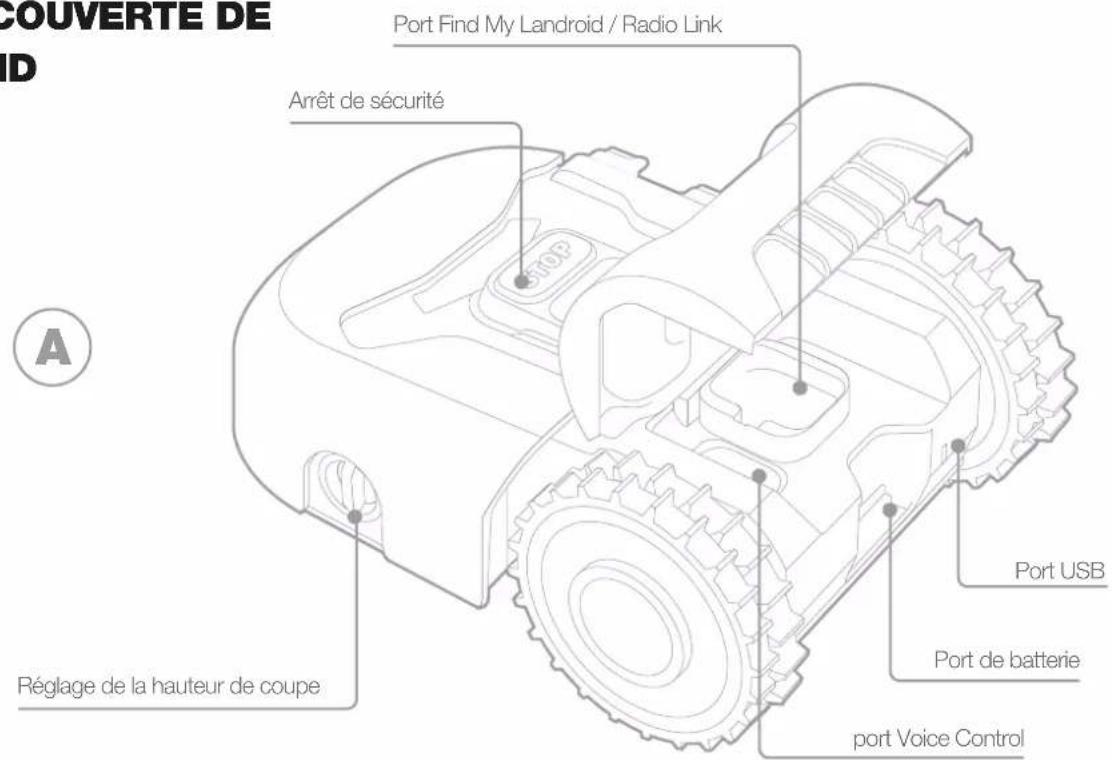

À LA DÉCOUVERTE DE LANDROID
FONCTIONNEMENT DE LANDROID
Dans la section suivante, nous aimerions vous aider à很好地 comprendre comment fonctionne le Android.
Le Landroid est une machine autonome capable de fonctionner toute seule. Elle sait quand se rendre vers son socle de recharge, peut détecter la pluie, peut s'anéter si elle perçoit un problème et sait comment s'anéter, faire demi-tour ou prendre un virage lorsqu'elle se rencontres un obstacle qui lui bloque la route. Pour éviter un accident, le Landroid va également empêcher automatiquement son disque de coupe de continuer à tourner lorsqu'il est soulevé du sol.
Programmation automatique et intelligente
Le Landroid se programme de maniere automatique, etudie vos pelouses et etablit le programme parfait pour elles. A laide de l'informatique en nuage, le Landroid adapte continuèlement les cycles de tonte au taux de croissance reel de votre herbe. Bien que vous puissiez le programmer manuellement, nous vous conseillons de profiter de sa programmation automatique avancée en connectant le Landroid à internet et en utilisant l'appli Landroid gratuite.
Se recharge tout seul
Lorsque voit Lndroid doe recharge, il aete de tondre et suit le cable peripheique dans la direction anti-horaire pour retourer vers son socle de recharge. Une fois la recharge terminée, le Landroid recommence automatquement a tondre ou reste sur son socle de recharge en fonction de son programme de tonte.
Gestion des bordures
Le Landroid est programme pour tondre l'herbe le long du perrimetre de sua gazon une fois par semaine chaque lundi. Si you souhaitez modifier ce reglage d'usine, you pouvez le modifier via sua smartphone ou en utilisant le panneau de commande dans les menus «Temps de travail-Regler temps travaill'.
Voir les instructions détaillées à la fin de ce manuel.
Capteur de pluie
Le Landroid est 100% résistant aux interpories et reste volunteerx a l'extérieur. Toutefois, la tonte d'une herbe mouillée n'offre pas toujours le meilleur rendu ou résultat. Le Landroid est equiped d'un capteur de plue qui detecte la plue et demande au Landroid d'arreter de tandre et returner a son socle de recharge.
Temps d'attente après pluie
Aprs n 10 minutes Le parametre temps d'attente peut etre modifie via l'application Lndroid ou en utilisant le panneau de commande. Voir les instructions detaillees a la fin de ce manuel.
Dans les conditions météorologiques les plus extrêmes...
En cas d'orage, protégé le Landroid en débranchant le socle de recharge, en déconnectant le cable périhérique et en s'assurant que le Landroid ne peut pas se recharger. Pendant l'hiver et en particulier en cas de temps très froid et de neige, nous vous conseillons de garder le Landroid à l'intérieur. Dans certains pays, nous proposons des services d'entretien d'hiver pour votre Landroid afin qu'il soit pré pour la saison de végétation au printemps. Contactez notre revendeur ou vérifiez en ligne pour plus d'informations.
Plus de dépôts d'herbe à ramasser
La tonte quotidienne du Landroid produit des depots très courts qui n'ont pas besoin d'être ratisSES. Ces depots constituent un nutriment biologique parfaitement sain pour votre pelouse. La tonte frequently favorise la densite des brins d'herbe et previent efficacement la propagation de la mauvaise herbe.
Hauteur de coupe
La hauteur de coupe du Landroid peut etre reglee entre reglee entre 30mm et 60 mm par crans de 10 mm. Avant la mise en service de notre Landroid, assurez-vous que la hauteur de sua hebe ne depasse pas 10 cm. Si elle est plus longue, utilisez une tondeuse conventionnelle pour la couper avant d'utiliser le Landroid. Si vous pouze raccourcir de maniere drasticique la hauteur de sua hebe, il est conseilde de le faire graduallement en reglant la hauteur de coupe par crans.
Sécurité et Protection par PIN
Pour prévenir toute utilisation par des personnes non autorisée, le Android est protégé par un code PIN que vous pouvez facilement configurer. Si le Android est connecté à votre réseau Wi-Fi, vous pouze le verrouiller à partir de votre smartphone à travers l'appli. Si une sécurité supplémentaire est requise, nous avons également une option Find My Android qui vous permet de tracerVote Landroid via une carte SIM prépayee intégrée.

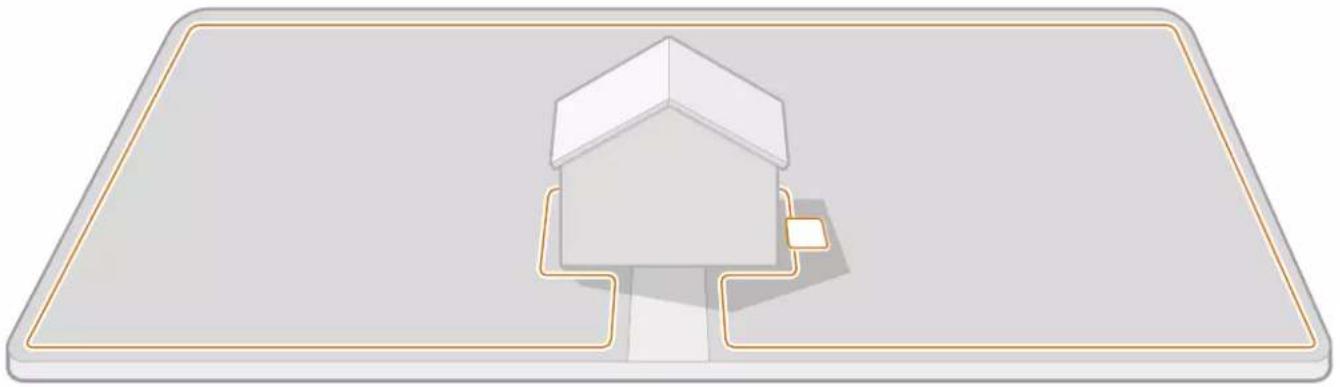

INSTALLALLEZ VOUS-MÉME VOTRE LANDROID? PLUS FACILE QUE VOUS LE PENSEZ
Installer vo r s i you ovez scupuleusement les inuions suivantes. en gros, il s agit dinstaller le socle de recharge et disposer le cable periphérique tout autour de suaive pelouse. En plus du present manuel, you pouze utiliser le guide de demarrage a linterieur du carton et regarder le tutorial video exhaustif sur la chaine YouTube*.
- Ces informations sont fouries à toutes fines utiles, mais ne se substituient pas au manuel d'instruction et aux consignes de sécurité qui doivent être lus et compris.
CHAQUE MINUTE CONSACRÉE À LA PLANIFICATION VOUS ÉPARGNE 10 MINUTES D'EXÉCUTION
L'installation du Android est encore plus facile si vous avez une idée claire de ce que vous nevez faire. Une planification adequate vous permect d'eviter des erreurs ou d'avoir a reajuster I'installation une fois qu'elle est terminée.
À la surface ou enterre ?
Le cable péphérique du Landroid est conçu pour rester à la surface de votre pelouse. Quasiment invisible à partir du premier jour, il sera entéré dans le sol dans quelques semaines après. Si vous souhaitez enterrer le fil, il est conseilé de l'ancer au sol au préalable et de vérifier le bon fonctionnement de l'installation en exécutant Landroid sur l'ensemble du périmètre. Ceci vous permettra de vérifier facilement tous les aspects et, si nécessaire, de modifier la configuration avant d'enterer le fil. N'entrez le fil qu'à quelques centimétres sous la surface du sol de façon à ce que le fil préserve un bon signal.
Planification pour la station de charge
La station de charge est le dispositif ou va�que Landroid pour etre recharge. C'est egalement laire de stationnement sur lequel il reste entre chaque session de tonte.
Trouvez lui un emplacement adequat en gardant à l'esprit ce qui suit :
- Elle doit être sous tension, alors elle ne doit pas être place à plus de 10 m d'une prise de courant AC
- si possible, choisisse un emplacement ombragé car les batteries et chargeurs supportent mal la surchauffe
- Le socle doit être place sur une surface plane pour une fixation solide
- Évitez de la positionner pres d'arroseurs
Vou puez pler la stion de charge sur voire gazon ou sur une surface dure comme un alllee a condition que le gazon et la surface dure soient a la meme hauteur (sans escaliers).

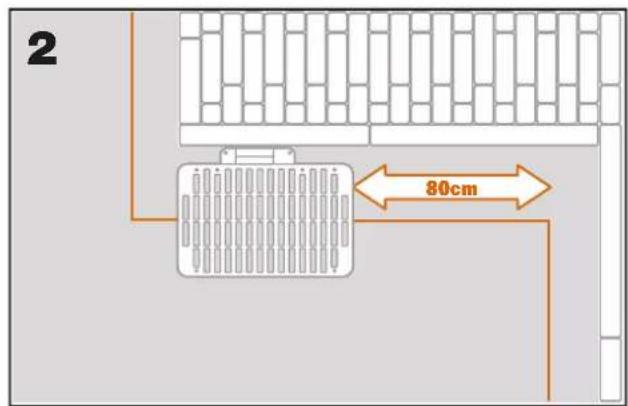

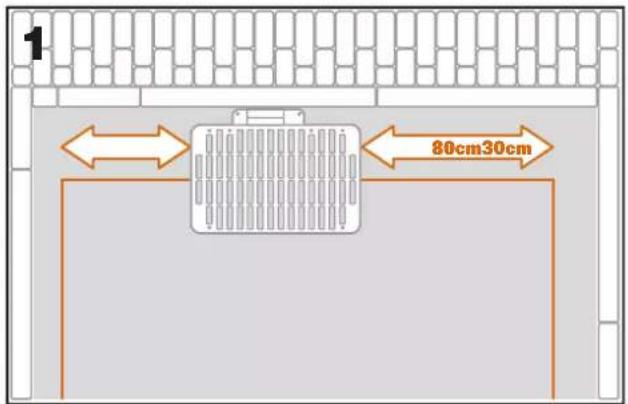

Pour entrer dans la station, le Landroid a besoin d'une trajectory rectiligne vers l'avant d'au moins 80 cm. Sur le cote de sortie, il a besoin d'une trajectory rectiligne d'au moins 30 cm avant de tourner à gauche (fig. 1). En cas de virage à droite, une trajectory rectiligne n'est pas nécessaire (fig. 2).
Liste à cocher station de charge :
a portee de la prise de courant AC dans une zone ombragée
trajectoire rectiligne vers I'entree ;trajectoire rectiligne a la sortie si necessaire terrain plat
aucun arroseur a proximite
Planifier l'installation du cable péripérisque
Le fil doit etre placé a une certaine distance du bord de la pelouse. Cette distance varie en fonction de ce qui se trouve de I'autre cote du bord.Differentes parties de voite gazon neuent etre en bordure de differentes structures:
- Si le bord de la pelouse se trouve à la limite d'une marche d'escalier : gardez le fil à 26 cm du bord.
- Si le bord de la pelouse se trouve à la limite d'une chemin de même hauteur : gardez le fil à 10 cm du bord.
- Si le bord de la pelouse se trouve à la limite d'un chemin de gravier : gardez le fil à 26 cm du bord, var les roues du Landroid peuvent déraper sur le gravier.
Si une partie de votre pelouse se trouve à la limite de la pelouse d'un voisin utilisant une tondeuse robotisée, placez votre fil à 1 m du fil du fil du voisin pour éviter toute interférence.
PARCOUREZ VOTRE PELOUSE
Le Landroid est conqu pour gerer les pelouses les plus complexes.Procedez a une inspection visuelle de vaire pelouse pour garantir une installation sans probleme du cable peripherique.

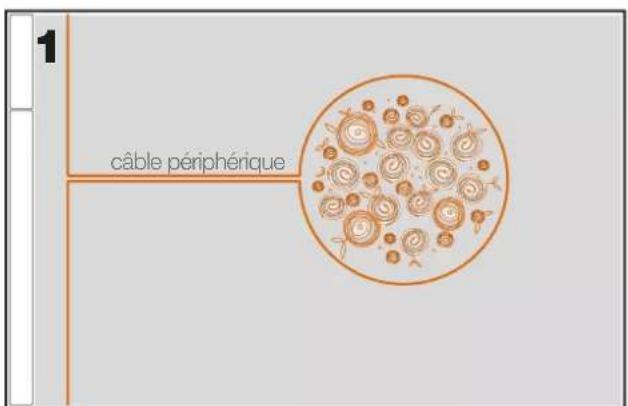

Identifier les zones interdites
Vou ne souhaite pas que sua tondeuse robotise tonde des fleurs, soit immergee dans un bassin d'eau ou broie des racines d'arbre qui émergent du sol. Trouvez ces zones et entourez-les du cable periphenique pour eviter que le Landroid y accede.
Le cable periphérique est une boucle simple connectée aux deux extrémités de la station de charge, alors vous allez devoir déployer le fil à partir de la cordure, entourez la zone que vous souhaitez protégger, puis ramener le fil vers la cordure comme illustré à la fig. 1. Si les zones à entourer sont élognées du bord de votre pelouse ou si vous avez différentes zones et racines d'arbre à protégger, cette méthode traditionnelle prend beaucoup de temps.

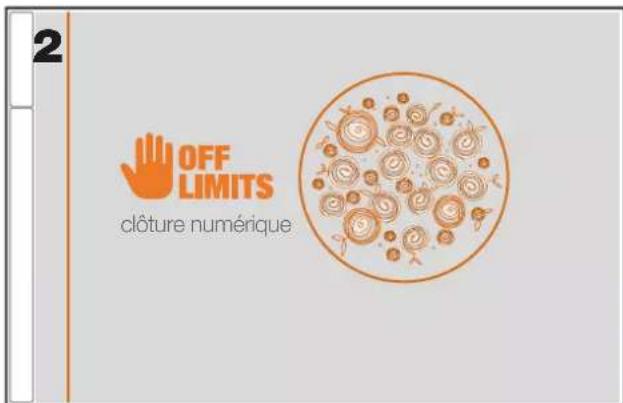

L'une des excellentes alternatives consiste a acheter l'option Off-Limits de Landroid. Cette option permect d'entourer simplement les zones interdites avec la cloture numerique Off-Limits qui n'a pas besoin d'être connectee à la bobine de bord (fig. 2). La cloture numerique Off-Limitsest également excellente pour protéger les équipements saissonniers (par ex. un trampoline) ou pour protéger de nouvelles modifications de la configuration de votre pelouse sans perturber le cable périhérique.
Identifier les obstacles
Le capteur de chocs du Landroid peut gerer les obstacles solides tels que les arbres, les meubles et objets similaires qui n ont pas besoin d'être encercle par le cable peripereique. Si voire pelouse contient plusieurs obstacles et arbres proches les uns des autres, nous vous conseillons d'acheter l'option Landroid ACS, un pilote automatique ultra-sonique intelligent qui permet a votre Landroid de contourer les obstacles au lieu de s'y heurter.
ET MAINTENANT, RETROUSSEZ VOS MANCHES. QUAND C'EST FINI, C'EST FINI!
Mantenant que you avez planifie chace detail de I installation, you ees pret a agir. Avant de commencer, you devriez utiliseer votance ancienne tondeuse une derme fois pour nettoyer voe pelouse et faciliter I installation.

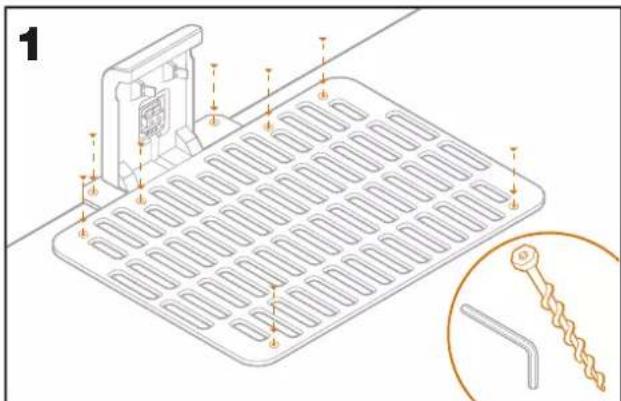

Fixez la station de recharge à l'endetroit scélectionné
Fixez le socle au sol à l'aide des vis foumis en utilisant la clé Allen foumie(fig. 1)
- Si vous placez le socle sur une surface dure, fixez-le à l'aide de tampons ou vis de fixation (non fournis)

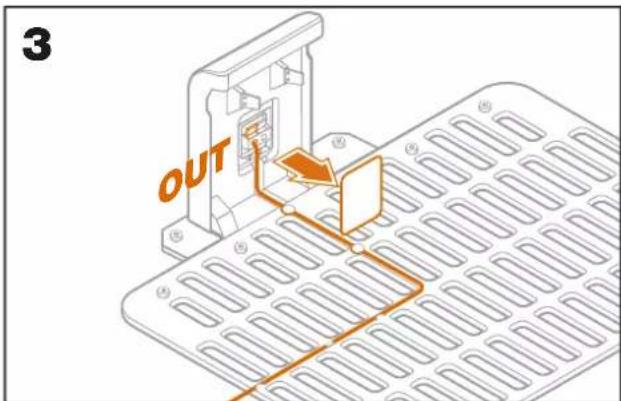

Connectez une extrémité du cable péripérisque à la station de charge

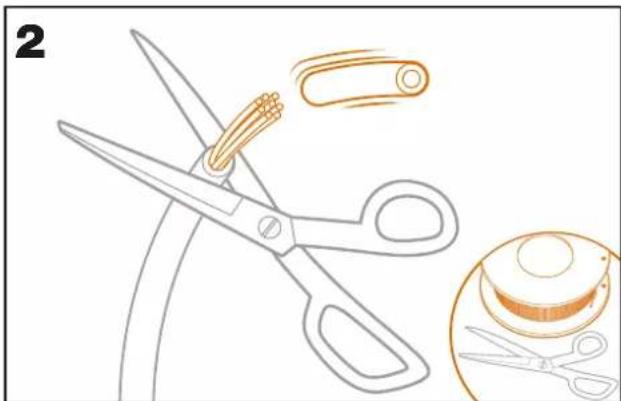

- Dénudez l'extrémité du cable à l'aide d'une paire de ciseaux (fig. 2)
- Ouvrez la porte en plastique et inserez le fil dénudé dans la pince gauche rouge (fig. 3)
- Faites passer le fil à travers la gaine du socle comme illustré à la fig. 3

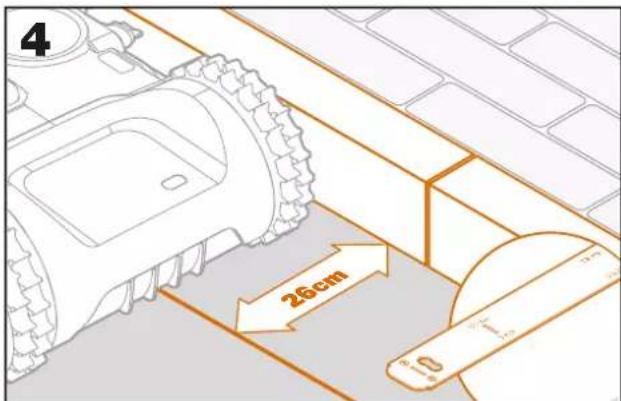

Disposez le cable péripérisque autour de votre pelouse
- Utilisez laJAuge foumie pour regler la distance entre le fil et le bord.
S'il y a une marche d'escalier à la limite de votre pelouse, maintenez le fil à une distance de 26 cm de la marche (fig. 4)

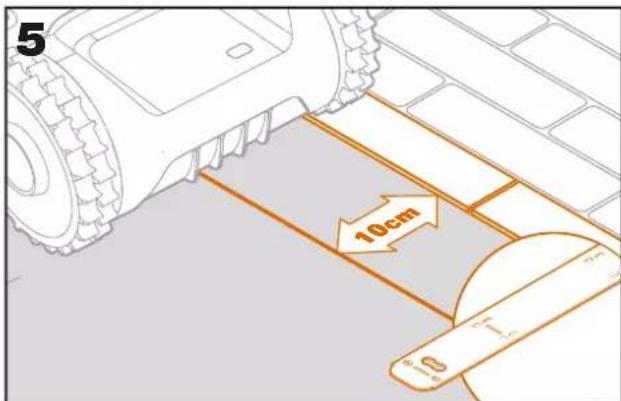

S'il n'y a pas de marche, gardez le fil à 10 cm du bord (fig.5)

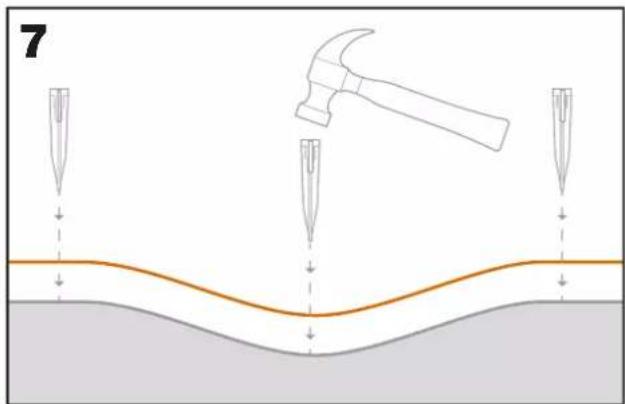

Fixez le fil au sol à l'aide des chevilles

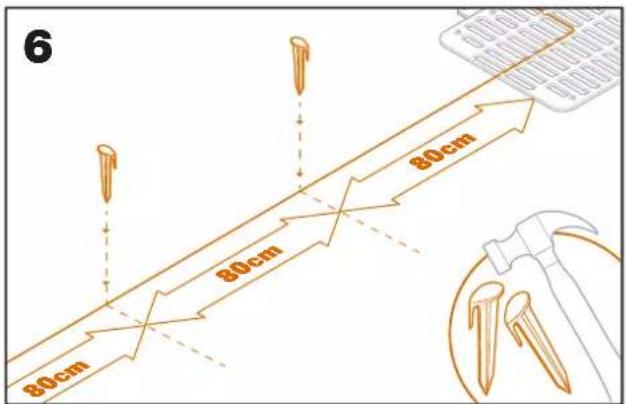

- Les chevilles doivent être espaces d'au moins 80 cm (fig. 6)
Assurez-vous que le fil est en contact etroit avec le sol (fig. 7)

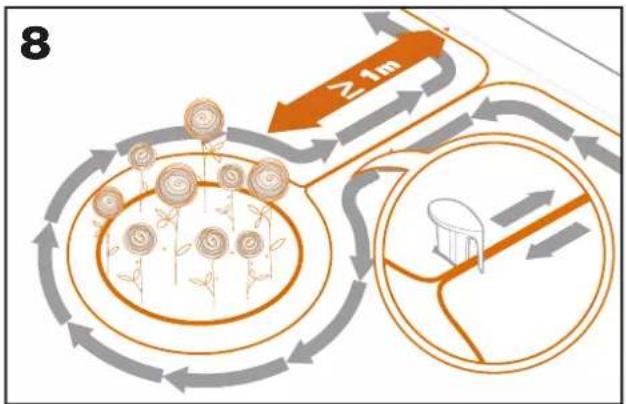

Si nécessaire, disposez des ilots périphériques
- Protégéz les partères de fleurs, les étangs, les racines d'ârôre et autres zones en les entourant avec le cable périhérique
- Déployez-le à partir du bord à la perpendiculaire pour atteindre la zone à protégger
- Entourez la zone avec le fil en gardant une distance de 26 cm jusqu'à ce que l'ilot soit fermé
- Disposez toujours le fil dans le sens anti-horaire, si vous ne le faites pas, la tondeuse pénétrera dans l'ilot.
- Retournez vers le bord de la pelouse en suivant le même chemin

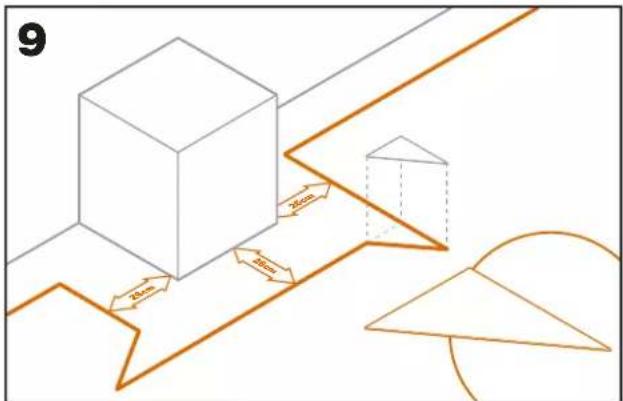

S'il y a des coins de 90 degrés qui font face à l'intérieur de votre pelouse, utilisez la rège de Bertelsen pour permettre au Landroid d'effectuer des virages parfait (et éliminer le risque que le Landroid heurte un obstacle sur le bord de la pelouse pendant qu'il effectue cette manqueevre).

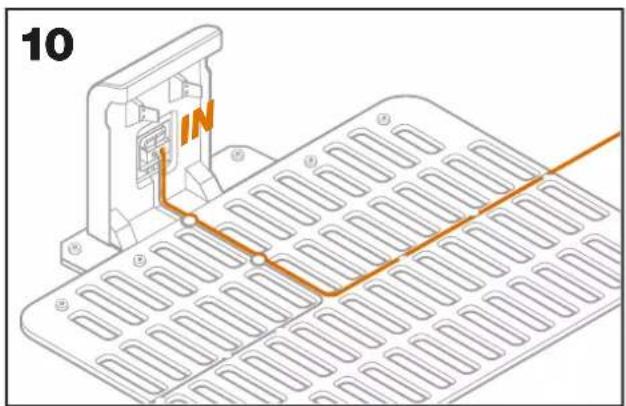

Fermez la boucle
Une fois que you avez fin de poser le fil sur le périmetre de cette gazon, you reviendrez sur le socle de recharge.
- Faites passer le fil à travers le guide dans le socle jusqu'à la pince (fig. 10)
- Coupe l'excedent de cable et d'nudez l'extrémité à l'aide d'une paire de ciseaux
- Insérez l'extrémité dénudée dans la pince croite noire
Étapes finales
La partie ennuyeuse est terminée ! Il ne reste plus que quelques étapes :

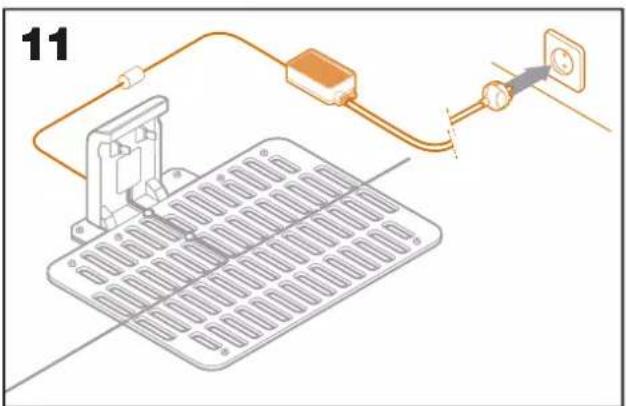

- Connectez la station de charge à la prise de courant AC (fig. 11)
Si tout est correct, le témoin LED s'éclaire en vert
- En cas de problème dans la boucle, par exemple un fil rompu ou des extrémités de fil n'était pas correctement pincés, le témoin LED s'éclaire en rouge. Vérifie que tout est correct et consultez la rubrique FAQ si le problème persististe
Ouvrez l'arriere du Landroid et inserez la batterie PowerShare dans la fente jusqu'à ce qu'elle s'enclenche (fig. 12)

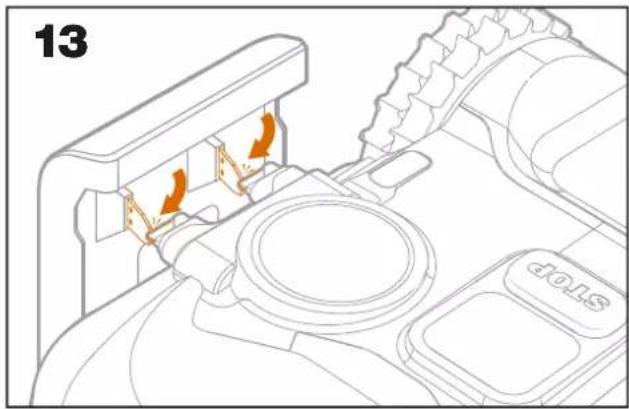

- Mettez le Android en charge en vous assurant qu'un bon contact est établi avec la base (fig. 13). Le témoin LED clignote en vert ; une fois que la batterie est pleinement chargée, le témoin LED vitre au vert de manière fixe.
Laissez le Landroid recharger sa batterie pendant un certain temps. Pendant qu'il est en charge, vous pourriez prendre un repos bien mérité : impregnez-vous des instructions ci-après et connectez le Landroid à votre réseau Wi-Fi.

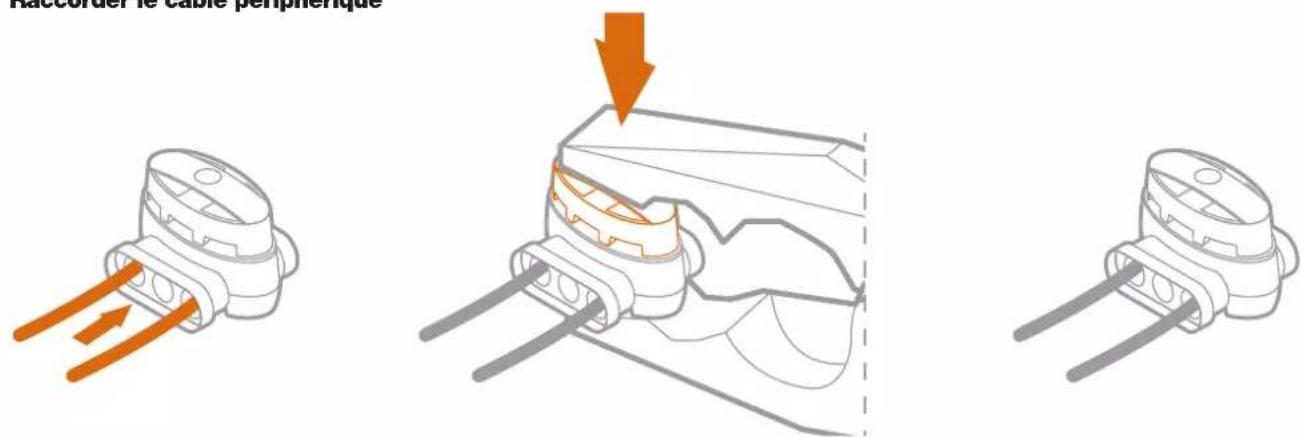

Raccorder le cable péripérisque
Le carton du Landroid compte deux petits connecteurs étanches de cable péripérisque. Ils peuvent être utilisés pour ce qui suit :
Lorsque yote gazon presente un perimetre tres long et que you avez besoin d'un cable peripherique supplémentaire pour terminer l'installation. Ne depassez pas 350 m de cable peripherique : il s'agit de la longueur maximale de perimetre couverte par le cable peripherique
Lorsque le cable peripherique est coupé par accident et que vous devez le réparer
- Quand you decide de réaménager votre jardin et que vous devez modifier l'installation originale du cable péripérisque
Les connecteurs sont étanches et garantissent une connexion électriche optimale.
- Insérez les deux extrémités dans deux des trois trous du connecteur, pas besoin de dénuder les fils
- Insérez entièrement les fils jusqu'à ce que les deux fils soient visibles de l'autre côté du connecteur
- Appuyez fermement sur le connecteur en utilisant une paire de tenailles
Attention : il est deconseilé de simplement raccorder le cable périphérique avec du ruban isolant ou d'utiliser un bonir à vis pour le raccordement. Une rupture de circuit peut se produit après un certain temps, car l'humidité du sol peut causeur l'oxydation du fil.
ET MAINTENANT LA PARTIE EXCITANTE! DEMARRER LE LANDROID POUR LA PREMIÈRE FOIS.

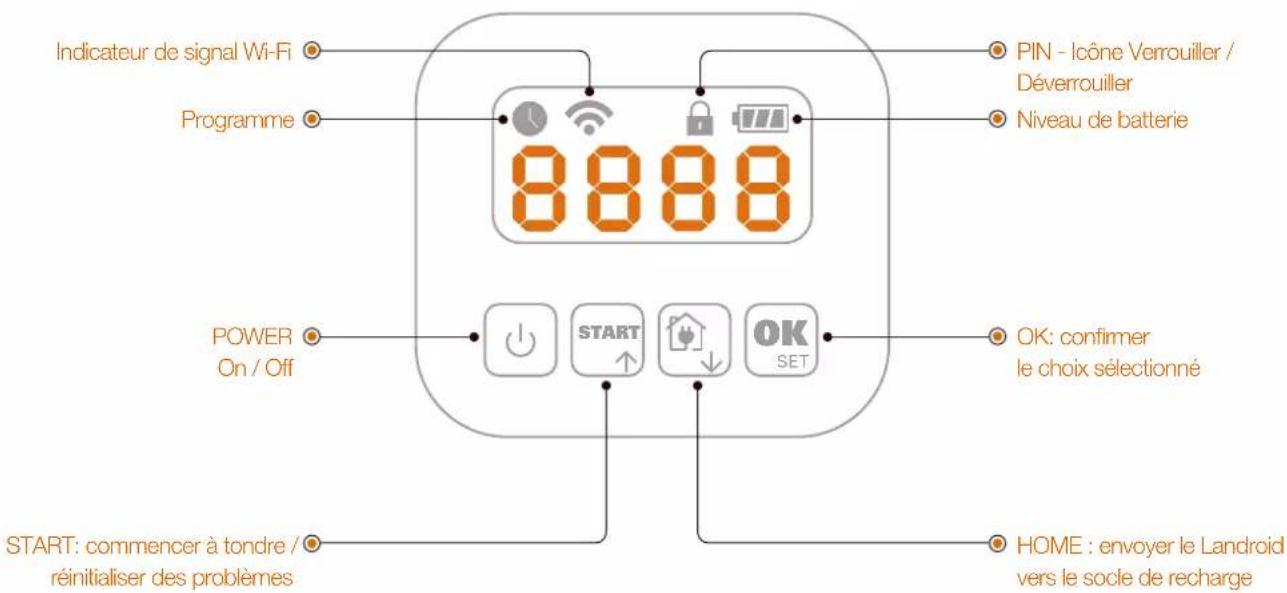

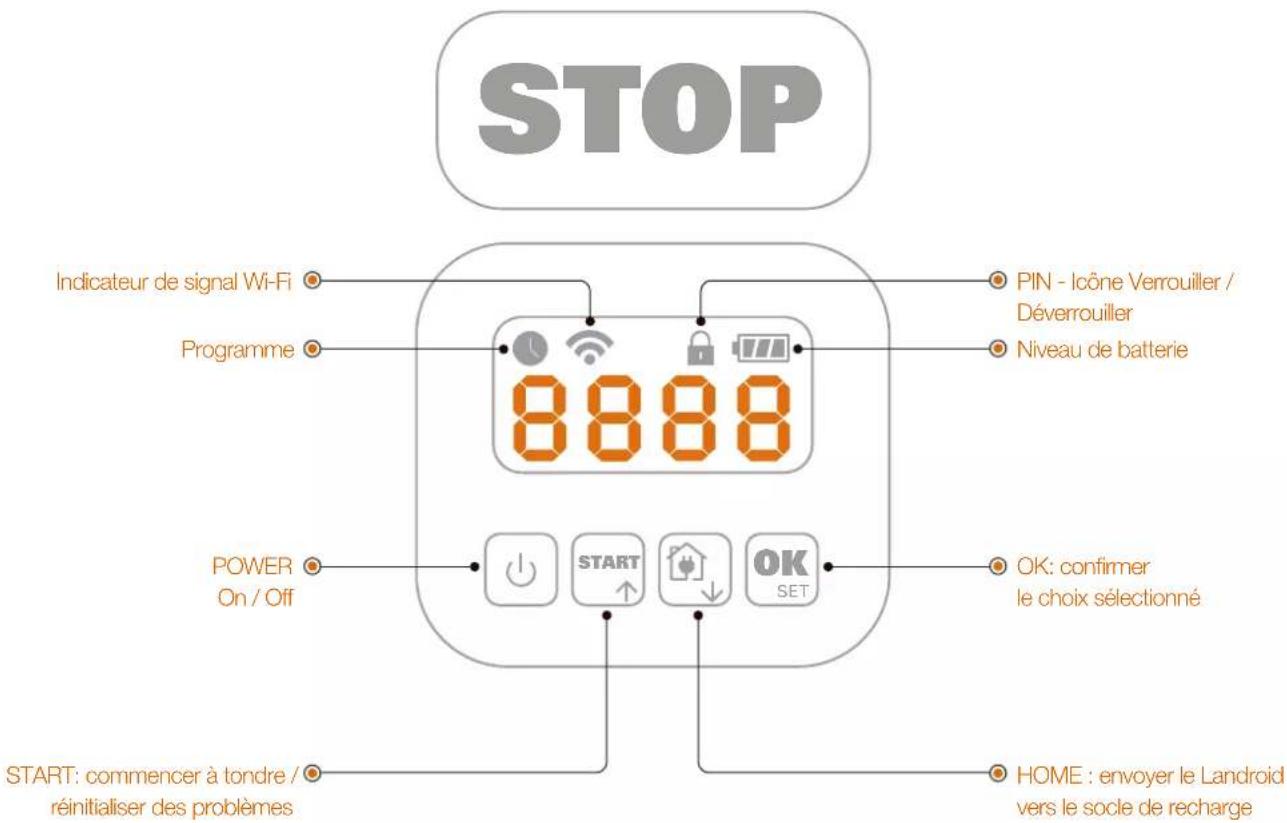

Se familiariser avec le panneau de commande
Le panneau de commande du Android presente les fonctions clés dans un design minimaliste.
Pour les fonctions avances, l'appli gratuite du Landroid offre des options supplémentaires dans une interface plus riche : votre smartphone.
Demarrer le Landroid
- Placez le Android à l'intérieur du cable péripérisque
- Appuyez sur le bouton On/off jusqu'à ce que l'écran s'allume
- Entrez le code PIN par défaut 0000 en appuyant sur la touche OK quatre fois. L'écran affichera 0000
- Appuyez sur le bouton START, puis appuyez sur OK. Le Android commence à tandre
- Vous pouze arêter le Android à tout moment en appuyant sur le bouton STOP
Pour envoyer le Landroid à la station de charge, appuyez sur le bouton Home, puis sur OK
Changer le PIN
Pour rendre votre Landroid plus fiable et sécurisé, modifier le code PIN par défaut 0000 pour un PIN de votrechoix.
- Allumez le Android et déverrouillez-le en entrant le code PIN, puis appuyez sur OK pour confirmer
-
Appuyez sur les deux touches fléchéées (START et Home) jusqu'à ce que l'écran affiche PIN 1 suivi par un 0 clignotant
-
Pour selectionner chaque chiffre de votre code PIN, utilisez les touches fléchées pour compter dans l'ordre ascendant (1, 2, 3...) et ↓ pour compter à rebours (9, 8, 7...)
Appuyez sur OK pour confirmer chaque chiffre du code PIN avant de selectionner le chiffre suivant du code PIN
- Une fois que les quatre chiffres ont ete confirmes, Iecran affichera PIN 2
- Réérez la procédure pour entrer le nouveau code PIN
Si les deux entrées sont identiques, I'ecran le affichera le nouveau code PIN
S'ls ne le sont pas, I'ecran affichera I'ancien code PIN. Reiterez la procedure pour le remplacer par un PIN de suaive choix
Important
Notez your code PIN et gardez-le en lieu sur. Pour plus de securite, enregistrez voire Landroid et sauegarder roe code PIN dans le site Web Worx. Nous le stockerons en toute sccurite et yous serez tous en mesure de le recuperer a partir de la section Mon Landroid sur le site Web.
Gardez a l'esprit que si vous perdez votre PIN, vous ne serez pas en mesure de faire fonctionner le Landroid. Pour rendre le Landroid le plus sur possible, il n'existe pas de procedure de réinitialisation du code PIN pouvant être executée par qui que ce soit, y compris les centres de services agreeés.
Si you decide de vendre voire Landroid a l'avenir, restaurez le code PIN par defaut 0000 avant de le remetre au nouveau propriete ou communiquez voire code PIN personnalise au nouveau propriete.
Si vous remettez votre Landroid à un Centre de service, veillez leur communiquer leur code PIN.
CONNECTER LE LANDROID À INTERNET
Pourquoi connecter le Android
Le Landroid est un dispositif IoT (Internet of Things). Pour garantir la pleine fonctionnalite de votre Landroid et le tenir a jour au moyen du logiciel le plus réent, il doit être connecté à internet via votre réseau Wi-Fi ou en utilisant l'accessoire Find My Android.
AVANT DE COMMENCER
1. Telecharger l'appli
Télechargez d'abord l'appli gratuite Android. Elle est disponible sur les app stores Android (4.4.2 ou versions ultérieures) ou Apple (iOS 11 ou versions ultérieures)
GET IT ON
Google Play
Available on the
AppStore
2. Assurez-vous que vous avez :
- Voiture mot de passage de réseau Wi-Fi

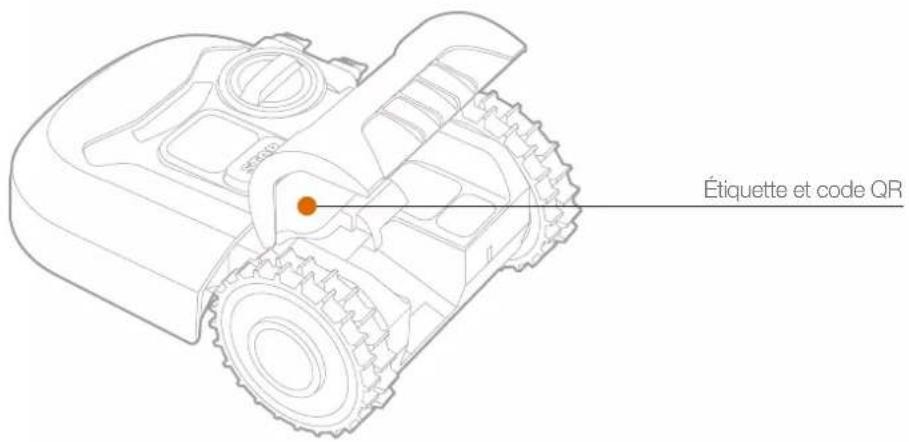

- Numéro de série Landroid: il se trouve sur l'étiquette située sous le capot arrêté de la machine.
si you ne souhaitez pas saisir le numero de série à 20 chiffres, vous pouze l'entrée en scannant le code QR avec l'appareil photo de votre smartphone.
3. Verifiez vos paramétres Wi-Fi
Le Android fonctionne avec un signal Wi-Fi de 2,4 GHz
Assurez-vous que votre Android se trouve sur le même environnement de routeur que votre smartphone
Assurez-vous que la distance entre vous Landroid, your smartphone et voire routeur est la plus proche possible pendant la connexion
Astuce : lorsque le Landroid se déplace vers une zone de votre pelouse avec un signal Wi-Fi faible ou inexistant, les instructions envoyées depuis l'appli ne seront exécutées lorsque le Landroid reviendra dans une zone ayant un bon signal.
Lancez l'appli et respectez les instructions ci-après.

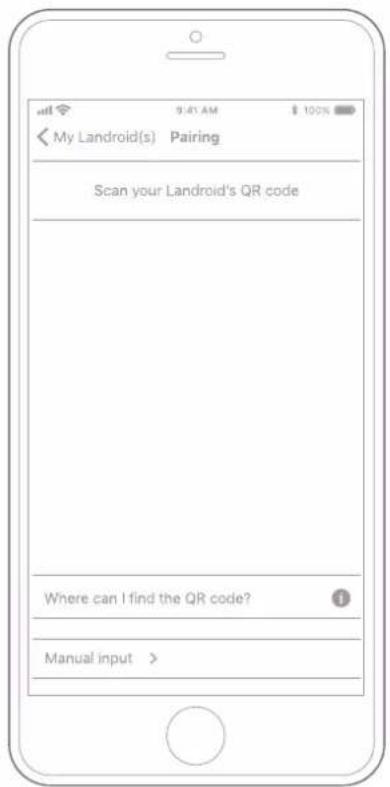

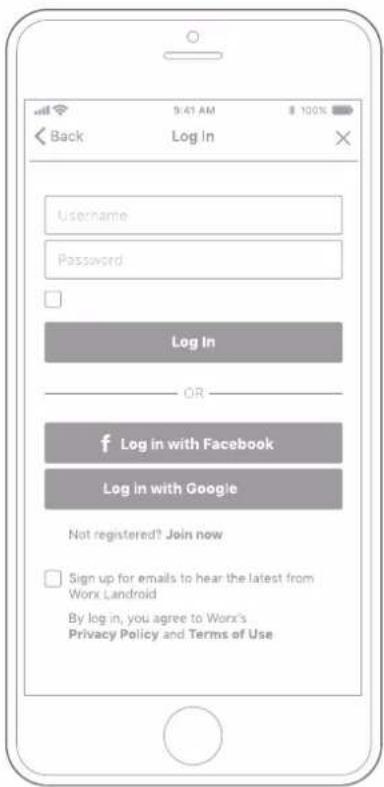

1. Enregistrez votre compte 2. Entrez le nombre de série du Android
Enregistrez votre compte en saississant votre pseudonyme et votre mot de passer ou en vous connectant via Facebook ou Google.
Enregistrez vous Landroid en entrant manuelle le numero de série ou en scannant le code QR.
3. Choisissez votre connexion
Selectionnez vous réseau Wi-Fi;
vous pouvez également connecter
le Android via les options Find My
Android or RadioLink
Si voit Wi-Fi ne couvre pas l'integralite de la pelouse, you pourez envisager d'acheter l'option Landroid RadioLink qui etend la couverture du signal a un rayon de 500m.
En guise d'alternative, you pouvez achetez l'option Find My Landroid qui, en plus de connecter le Landroid à internet via sa carte SIM intégrée, vous permet également de le tracer si par malheur il était dérobé.
LANDROID APP BIEN PLUS QU'UNE SIMPLE TÉLÉCOMMANDE
Ne la considerez pas comme une telecommande. Cette appli fait partie integrente de Iecosysteme avancé Landroid bas sur le cloud computing et l'intelligence artificielle.
Gracé à la fonction de réalité augmentée de l'appli, vous pouvez calculer la superficie exacte de votre pelouse. C'est aussi simple que de marcher le long de sa cordure.
Vous pouvez utiliser l'appli pour télécharger des informations sur les espèces d'herbe, le type de sol et l'irrigation. Ces informations, combinées au données de température et à la taille de la pelouse, permettra à notre cloud computing d'adapter le programme de travail de votre Android à la croissance réelle de votre herbe au quotient.
Cette appli vous permet également de consulter les statistiques des actions que le Landroid effectue pour vous.
Si jamais vous avez besoin de faire réviser votre Landroid, vous pouvez même ouvrir un ticket de service en utilisant l'appli.
L'appli vous notification aussi automatiquement la disponibilité d'un nouveau logiciel pour le Landroid en téléchargement over the air.
Une fois qu'il est connecté, le Landroid peut acceder à ses instructions de programmation personnalisées à partir du cloud et est en mesure de télécharger le logiciel le plus recent pour optimiser ses performances.
Vou puez optimiser vret mode de Landroid aecinq options uniques pouant optimier les performances du Landroid afin qu'il convienne a toue jardin unique et a os besoins individuels.Voici un aprourpe pour plus d'informations,visitez notre site web.
Contoument intelligent des obstacles à l'aide de capteurs ultrasoniques.
- Les tondeuses robotisées conventionnelles sont aveugles. Elles se heures à des objets et se perdent facilement. Les collisions quotidiennes endommage aussi vos arbres, plantes et meubles extérieurs. Un Landroid supérieur de l'option ACS évite tout ici ; il circule sans effort à travers les obstacles
Le Landroid utilise des capteurs ultrasoniques de classe automobile pour détecter les obstacles. Grace à la perception des objets, la technologie de pilote automatique de Landroid permet de les contourner
Donnez des instructions simples via le contrôle vocal au lieu d'avoir a appuyer sur des touches.
- Des assistants personnels à activation vocale comme Amazon Alexa ou Google assistant fonctionnement uniquement avec la connexion internet. C'est pour cette raison que nous avons mis au point un contrôle vocal avancé qui n'a pas besoin d'internet
Si option Vice Contr aout, il you suft d'appuyer sur le grand bouton rouge Stop et Landroid you pose als des questions simples. Sel on vret reponse, ie Landroid agit en consequence. C'est au si simple que ca
L'optionOff Limits cree une frontiere autour des zones de voite pelouse sans qu'il soit necessaire de yous connecter a votre cable periphenique principal.
- Voupuez lutiliser pour faciliter considerablement I installation du Landroid en eliminating la necessite d'entourer les zones interieures de voire pelouse avec le cable peripherique
C'est eaglement un excellent moyen de rendre certaines parties de�te pelouse temporairement inaccessibles, telles que des equipments saisonniers comme un trampoline.
- Elle permet équivalent d'apporter un changement permanent sans perturber votre cable périphérique Landroid original
Protegez vro Lndroid du vol en utilisant un GPS combiné a un signal mobie. Grace a son module cellulaire, cet accesaire elimine la necessite de Wi-Fi ou de RadioLink pour rester connecte a internet en permanence.
- Si vous Android sort de la zone dz sa géo-clôture, vous receivez immédiatement une notification sur votre smartphone via l'appli
- Landroid. Vous serez en mesure de verrouiller le robot et le tracer. Le module GPS fonctionnera même si la batterie principale est
- refirée.
Find My Landroid offre the connectivite des donnees grace a sa carte SIM multi-IMSI qui fonctionne avec une multitude opereurs telecom, ce qui garantit le meilleur signal possible en permanence
Les reseaux Wi-Fi domestiques conventionnels ne couvre généralement qu'une fraction de l'ensemble du jardin - RadioLink remédie à cela. Il établit une connectivité radio à l'épreuve des bombes qui couvre un rayon allant jusqu'à 500 m à partir de votre routeur Wi-Fi
- Librez tout le potentiel de l'intelligence artificielle avancée de votre Android avec une connectivité en ligne constante grâce à l'option RadioLink
MAINTENANCE
Vot r t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t
LE GARDER OPÉRATIONNEL
11111111
Le Landroid ne coupe pas l'herbe comme les autres tondeuses. Ses lames de coupe sont très affuées sur les 2 bords et tournent dans les deux directions pour une capacité de coupe optimale.
Le disque tournant de lame effectue une rotation anti-horaire aléatoire afin d'utiliser les deux bords de coupe et minimiser la fréquence de remplacement des lames
- Chaque lame de coupe durera jusqu'à 2 mois lorsqu'elle est programmée pour tandre tous les jours
Vérifiez toujours si les lames sont ébréchées ou endommagées et remplacez-les si elles le sont
Londroid.
Des lames de rechange sont également disponibles chez votre revendeur Landroid le plus proche
AVERTISSEMENT! Avant de nettoyer, ajuster ou remplacer les lames, mettez Your Android sur OFF et retirez la batterie. Portez tous des gants de protection.
Remplacer les lames

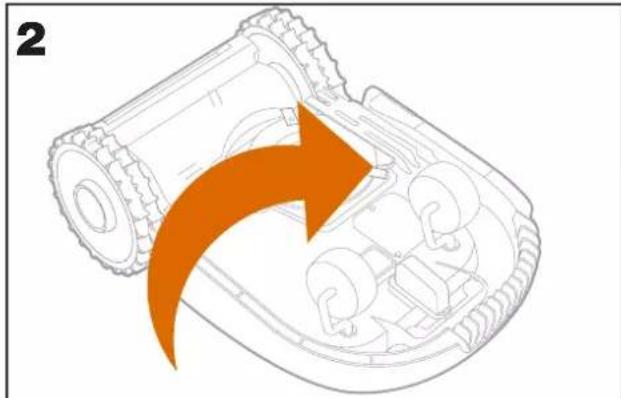

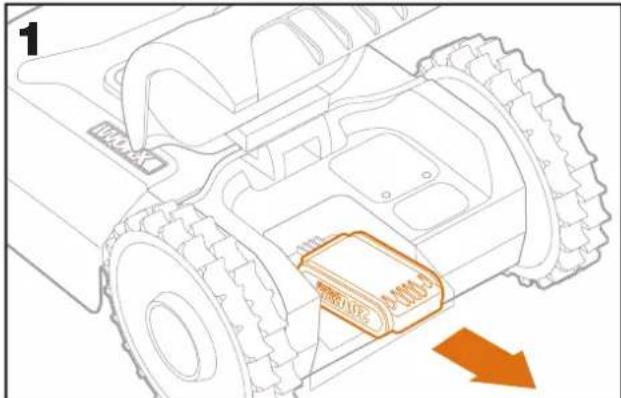

Enlevez la batterie (fig. 1) etretoumez delicatement le Landroid (fig.2)

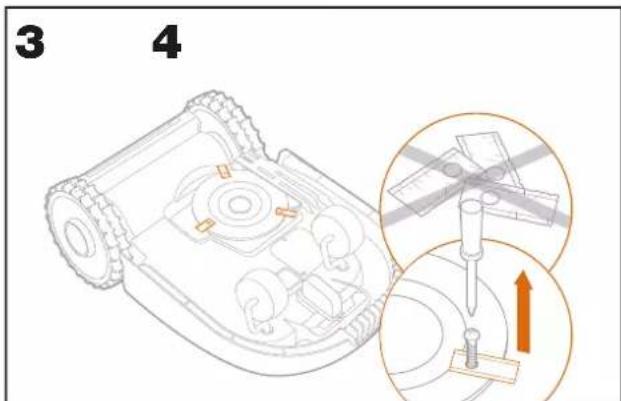

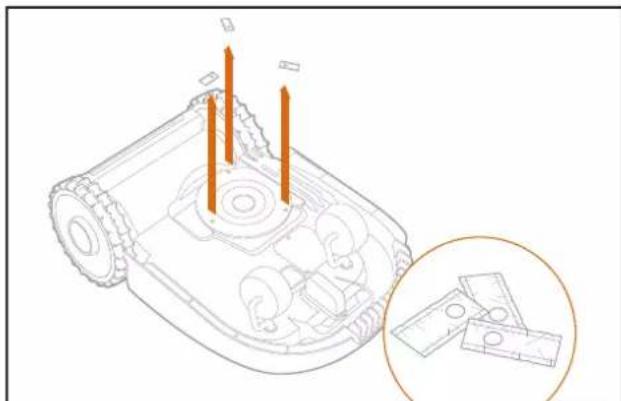

Retirez les vis à l'aide d'un tourmevis (fig. 3 - 4)

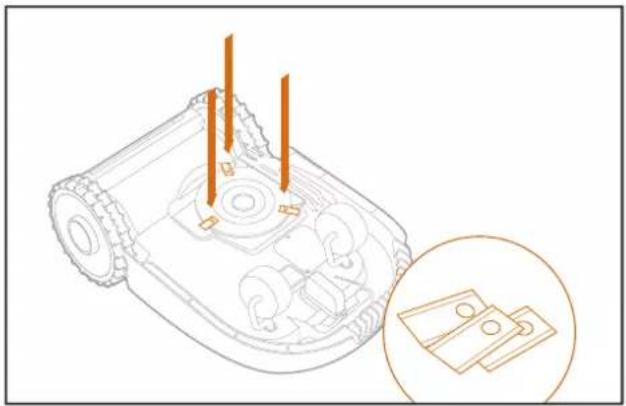

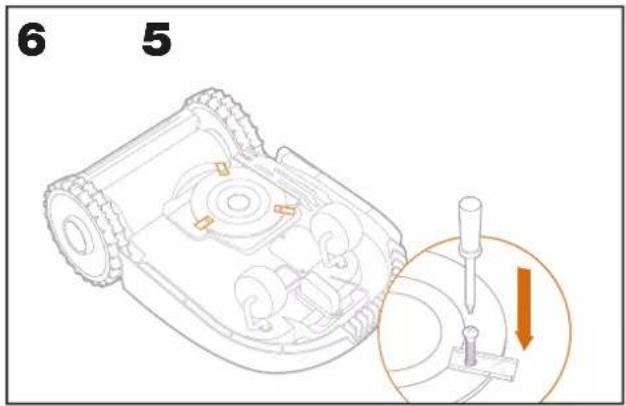

Vissez fement les nouvelles lames (fig. 5-6)
Remontez la batterie (fig. 7)
Attention : lorsque vous montez de nouvelles lames, assurez-vous de replacer TOUTES les lames.
- Utilisez toujours de nouvelles vis lors du montage des lames. Ceci est essentiel pour garantir la stabilité de la lame et l'équilibre du disque tournant de lame. La non-utilisation de vis neuves peut entraîner des blessures graves
- Important : Avec vissé la lame au disque de coupe, assurez-vous que la lame est capable de toumer librement
LE GARDER PROPRE
Vot r t t dherbe issus de la tonte quotidienne. Eteignez vour Lndroid avant de le nettoyer. Pour plus de sccurtie, retrez la batterie.
AD AERITISSEMENT! NE PAS utilisen un fllele, un nettoeur haute presion ou vers de I'au courante sur voite Landroid. Les jets d'eau a haute pressi neuent penerer dans les joints et endommager les composants eectroniques et mecaniques.
Nettoyer le boitier supérieur
- Nettoyez avec un vaporisateur rempli d'eau. N'utilise pas de solvants ou de polisseurs
Utilisez une Brosse ou un tissu propre pour enlever les depots de saleté
Nettoyer la base
- Retournez le Android
- Enlevez les débris et dépôts d'herbe à l'aide d'unerosse
- Faites attention à ne pas toucher les lames avec vos mains. Portez des gants de protection
-
Nettoyez le disque de coupe, le chassin et la(les) roue(s) avant avec unerosse souple ou un chiffon humide
-
Faites tourner le disque de coupe pour vous assurer qu'elle tourne librement. Enlevez toutes les obstructions. Enlevez tous les débris accumulés afin qu'ilns ne provoquent pas de fissure dans le disque de coupe. Meme la plus petite fissure peut afferter les performances de tonte
- Vérifiez que les lames tourment librement autour des vis de fixation. Enlevez toutes les obstructions.
Nettoyer les roues motrices
- Retirez la boue des roues à l'aide d'unerosseafin de garantir une belle adhérence de la sculpture
Nettoer les broches de contact situées sur le socle de recharge et les bornes de recharge situés sur le Landroid à l'aide d'un tissu
- Enlevez periodiquement tout dépôt de d'herbe ou débris autour des broches de contact et des bornes de recharge pour garantir que le Landroid se recharge avec succès à chaque fois
LE GARDER CHARGÉ
Le c戚ur du Landroid est sa batterie Li-lon 20 V Worx Powershare.
Pour le stockage adequat de la batterie, assurez-vous qu'elle est pleinement chargée et conservee dans un endroit sec et frais a -20^ 60^
- La température de fonctionnement recommendée pour le Android est de 0-55°C
La durée de vie de la batterie Landroid dépend des heures d'utilisation et de la durée d'utilisation par jour pendant la saison de tonte
Maintenance de la batterie pendant le stockage
Le Landroid peut etre chargé manuellement sans le cable périhérique
- Connectez le socle de recharge à une alimentation électricque appropriée. Levoyant vert sur le socle de recharge s'éclaire
Fixer manuellement le Android sur le socle de recharge lorsque le Android est eteint
Levantert sur le socle de recharge clignote et le Landroid commence a se recharger
Lorsque la batterie est pleinement chargée, le voyant vert vire au vert de maniere fixe
LE STOCKER PENDANT L'HIVER
Bien que le Landroid soit concu et construit pour résister aux conditions climatiques les plus rigoureuses, nous vous conseillons de le stocker dans votre remise ou garage pendant l'hiver. Pour le préparer à l'hibernation :
Le nettoyer soigneusement
- Charger pleinement la batterie
- Eteindre le bouton d'alimentation
Retour au travailpendant le printemps
Lorsqu'il est temps de rededemarre le Landroid pour la nouvelle saison, veuillez proceder aux verifications suivantes :
- Mentre à jour les paramètres heures et date via l'appli
Si you remarque des signes d'oxydation sur les contacts de charge du Landroid et le socle de recharge, eliminez-les avec une toile émei fine.
- Charger pleinement la batterie du Android avant la mise sen service
LE TENIR À JOUR
Le Landroid evolue sans cesse et de nouvelles versions de logiciel sont mises à disposition gratuitement. Tenez tous les logiciel Landroid a jour pour tirer e meilleur parti de votre machine.
Mises à jour Over-the-Air (OTA)
Si voit rand t a vite reau Wi, you receivez une notifco sur l'apli you signalant qu'un noue logiciel est disponble. Une fois que you confimez, la mise a jour est effectue automatique en mode sans fil.
Vérifiez la version de logiciel que vous avez.
Si vous souhaitez voir le numero de la version du logiciel :
- Appuyez et maintenez enfoncés simultanément les boutons Power et OK.
Un bip sonore sera émis.
- Un numero s'affichera ensuite à l'écran
- Il s'agit du numero de version.
Mises à jour manuelles
Si voite Lndroid n'est pas connecte a votre reseau Wi-Fi, you pouze enore le mettre a jour vers la version de logiciel la plus recente a l'aide de votre cle USB
- Visitez régulierement le site internet Worx Landroid pour vérifier si une nouvelle version est disponible. Si vous vous etes inscrt à la listed de diffusion de Landroid, vous receivez une notification lorsqu'une nouvelle version sera disponible
- Telechargez la version la plus recente du logiciel sur notre site web
- Prenez une clé USB vierge formatee en FAT32
- Enregistrez le fisquier Zip et extrayez le contenu sur votre clé USB
- Placez le Landroid sur une surface fiable et plane
- Eteignez le Android
- Allez à l'arrête du Landroid pour acceder au port USB. Voir la page 7 de ce manuel pour son emplacement
- Insérez la clé USB dans le port
- Placez à nouveau le Landroid sur la pelouse, dans la zone de travail délimitee par le cable peripérisque
- Allumez le Landroid
- Sans soulever le Landroid, retirez la clé USB lorsque 'USB' s'affiche à l'écran
- La mise à jour va commencer automatiquement et peu prendre du temps. Le Android redémarrera automatiquement une fois que la mise à jour sera terminée
REMARQUE: Assurez-vous que le Landroid se trouve dans la limite lors du redémarrage du Landroid.
PANNEAU DE COMMANDE DU LANDROID
Fonctions avancées via l'interface intégrée
Malgre son design minimaliste, you pouvez regler differentes fonctions avances a travers le panneau de commande integre. Toutefois, pour une(Meilleure expenience utiliseur, nos you recommandons d'utiliser l'appli Landroid gratuite pour le faire etant donne son interface plus riche et intuitive.
Régler l'heure
Pour régler l'heure sur votre nouveau Android, procédez comme suit :
- Allumez le Landroid et entrez le code PIN
- Maintenez enfoncée la touche Start pendant 3 secondes jusqu'à ce que l'écran affiche l'année en train de clignoter (par ex. 2019): appuyez sur les boutons↑ (Start) ou ↓ (Home) pour désir l'année, puis sur OK pour confirmer.
- La date s'affiche alors au format Mois/Jour :
appuyez sur les boutons↑ (Start) ou ↓ (Home) pourCHOISIR le mois, puis sur OK pour le confirmer.
appuyez sur les boutons↑ (Start) ou ↓ (Home) pourCHOISIR le jour, puis sur OK pour le confirmer.
- L'heure clignote alors au format h/min: appuyez sur les boutons ↑ (Start) ou ↓ (Home) pour entrer l'heure, puis sur OK pour confirmer appuyez sur les boutons ↑ (Start) ou ↓ (Home) pour entrer les minutes, puis sur OK pour confirmer.

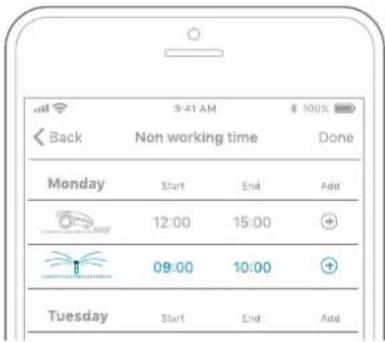

RÉGLER L'HEURE DE TONTE
Landroid create automatiquement son propre programme et ses horaires de travail en fonction de la taillie de votre pelouse et d'autres facteurs. Nous conseillons de ne pas regler manuellement ces parametes. Toutefois, il existe 3 facons de regler les horaires de toute si vous le souhaitez.
- Utilisez l'appli et suivez les menus simples à l'écran
- Réglage du périmètre de travail
Le Landroid regle automatiqueon temps de tone en fonction de la taille de vaire pelouse. Si vous ne la connaissez pas, you pouze calculer facilement avec la fonction Lawn Size Calculator de vaire appli.
Pour entrer manuellement la taille du périmètre de travail pour vous Landroid, observez les instructions suivantes.
Le Landroid est pré-programme pour commencer à tandre à 09 h 00 chaque jour.
Landroid create automatiquement son propre programme et ses horaires de travail en fonction de la taillie de votre pelouse et d'autres facteurs. Nous conseillons de ne pas regler manuellement ces parametes.
Toufois, si vous souhaitez que le Android commence à tandre à l'heure de votrechioix, observez les etapes suivantes. Veuillez noter que l'heure que vous aze definitie devient celle à laquelle le Android demarre la tonte. Par exemple, si vous reglez l'heure à 22 h 00, c'est doranvant a cette heure que le Landroid demarrera chaque jour.
- Allumez le Landroid
- Entrez le code PIN
Appuyez simultanément sur les boutons Start et Stop
- Vous entendrez 3 bips longs et 1 court
L'heure de demarrage de la tonte a ete reglee
MESSAGESD'ERREUR
Parfois, les choses peuvent mal tourner. Heureusement, le Landroid est assez intelligent pour vous dire s'il rencontres un probleme afin que vous puissiez le réparer. En cas de doute, veuillez visitor notre site Web ou vous trouverez des videos utiles et une assistance supplémentaire.
| MESSAGE CAUSE ACTION | | |
| EE Erreur inconnue. Veuillez contacter le Service client. | | |
| F1 Temps d'attente après pluie Voiture Android redémarrera après la pluie et | I'écoulement du temps d'atte. | |
| E1 Câble péripérisque manquant ou Android en dehors du cable. | 1. Si le Android se trouve réellement en dehors de son périmètre de travail: éteignez-le, ramenez-le à l'intérieur de son périmètre de travail. Tournez le bouton marche/arrêt sur On. Appuyez sur Start.2. Si le Android est à l'intérieur de son périmètre de travail, vérifie si le tímein LED sur le socle de recharge s'allume en vert.Si ce n'est pas le cas, vérifie que le socle de recharge est correctement connecté au chargeur et que le chargeur est connecté à une alimentation électrique appropriée. S'il sont correctement connecté, cela signifie que les extrémités du cable péripérisque sont mal fixées et doivent être inversées.3. Inversez les extrémités du cable péripérisque. | |
| E2 Défaut moteur roue. Éteignez le Android et transportez-le vers une | zone exemple d'obstacles.Tournez le bouton marche/arrêt sur On.Appuyez sur Start.Si le message d'erreur s'affiche toujours, tournez le bouton marche/arrêt sur Off.Retournez le Android et vérifie si la rotation des roues est bloquée par un objet.Enlevez l'objet à l'origine du blocage, remetteze le Android d'aplomb et rallumez-le. | |
| E3 Défaut moteur lame. Toumez le bouton marche/arrêt sur Off. | Retournez le Android, enfiliez des gants de sécurité pour éviter des blessures et vérifie s'il y a un objet qui empêche le disque de coupe de tourner.Enlevez toutes les obstructions.Redressez le Android et emmenez-le vers une zone où l'herbe est courte ou ajusté la hauteur de coupe;Tournez le bouton marche/arrêt sur On.Appuyez sur Start. | |
| E4 Erreur tondeuse coincée. Tournez | le bouton marche/arrêt sur Off. | |
| Placez le Landroid dans un endroit de la pelouse sans obstacles, puis allumez-le. Appuyez sur Start. Si le message d'erreur s'affiche toujours : tournez le bouton marche/arrêt sur Off, puis returnez le Android. Vérifie qu'il n'y a pas d'obstacles pouvant empêcher les roues de tourner. Enlevez l'objet à l'origine du blocage, remettez le Android d'aplomb et rallumez-le. |
| E5. Erreur tondeuse levée. Tournez le | bouton marche/arrêt sur Off. | |
| Placez le Landroid dans un endroit sans obstacles, puis allumez-le. Appuyez sur Start. Si le message d'erreur s'affiche toujours : tournez le bouton marche/arrêt sur Off, puis returnez le Android et vérifie qu'il n'y aaucun objet qui peut cause le soulèvement du Android. Enlevez l'éventuel objet, remettez le Android d'aplomb et rallumez-le. |
| E6 À l'enver. Redressez le Android. | | |
| E7 Erreur de charge de la batterie, 1) | la température est trop élevé (plus de | 55 °C) lors de la recharge. Placez le socle de recharge dans une zone ombragé ou attendez que la température baisse. 2) La température de la batterie est trop faible. La température extérieure ne permet pas à votre Android de fonctionner. Il est temps de le mettre au repos pour l'hiver. 3) Mauvaise connexion : vérifie la connexion entre les broches de contact situées sur le socle de recharge et la borne de recharge et assurez-vous que le socle de recharge est sur une surface parfaitement plane. 4) L'alimentation électrique est rompue : Veuillez contacter le Service client. |
| E8 Station charge introuvable. 1) Le socle de recharge est mal place (pas | sur une surface plane), le Android ne trouve pas les broches et ne s'arrête pas. Vérifie le socle. 2) La batterie du Android est épuisée avant d'atteindre le socle de recharge. Le cable péripérisque ne doit pas excéder 350 mètres. |
| E9 Avec l'options 'Lock Function' activée, siVote Landroid ne recoit pas de signalde votre routeur Wi-fi pendant 3 jours, ilest alors bloqué par mesure de sécurité.Ceci est peut-être dû au fait que votrerouting a perdu en puissance ou quevous avez changé votre routeur Wi-Fi ouopérateur réseau. | Veuillez reconnectcer le Landroidau réseau Wi-Fiiauxel itaitoriginellement associé.Si c'est impossible,contactez le Serviceclient. |
| Er:60 - Er:61 - Er:62 - Er:63 - Er:64 Une erreurende mise à jour du logiciel delmodule est survenue. | Veuillez vérifier que le module estcorrectement connecté. Vérifiez que lefichier copié dans la clé USB n'est pasendommagé.Tournez le bouton marche/arrêt sur Offet essayez à nouveau demettre à jourle logiciel. |
| Er:50 - Er:51 - Er:52 - Er:80 - Er:81 -Er:82 - Er:83 - Er:84 - EF:80 | Une erreurende mise à jour du logiciel estsurvenue. |
REMARQUES
- Avant de l'allumer, vérifie toujours que le Landroid se trouve dans son périmètre de travail.
Si pour une raison quelconque — par ex. une fete, des enfants qui jouent...— vous souhaitez ranger dans son socle de recharge : appuyez sur Home, puis sur OK. Le Landroid retournera sur son socle et y restera. Notez que le Landroid attendraalors jusqu'à la session de toute suivante dans le programme. Si vous souhaitez le redémarrer à n'importe quel moment, appuyez sur Start, puis sur OK pour démarrer le Landroid
Si une erreur se repete toujours au meme endroit de la pelouse,这样一 peut etre le signe d'un probleme dans l installation du cable pere pherique ; verifie le montage du cable en youes referant aux instructions d'installation.
Si sua pelle est divise en deux zones separées, reliées par un couloir de moins de 1m, dont l'une ne compeote pas de base de recharge : lorsque le Landroid est a court de charge, amenez-le manuellement sur le socle de charge
Si le Landroid fonctionne anormalement de temps en temps, essayez de le reinitialiser en l'eteignant et en retardant la batterie pendant 30 secondes, puis redemarrez. Si le probleme n'est pas résolu, veuillez contacter notre Service client
DEPANNAGE
Si voit Landroid ne fonctionne pas correctement, consultez le guide de depannage ci-dessous. Si le defaut persiste, contactez le Service Client.
| SYMPTÔME CAUSE SOLUTION | | |
| Le voyant LED du socle de recharge ne s'allume pas. | Pas d'alimentation. Vérifiez que le socle de recharge est correctement connecté au chargeur et le chargeur est connecté à une alimentation électrique appropriée. | |
| Lumière rouge sur le socle de recharge. | Le cable péripérisque n'est pas connecté. | Vérifiez que le cable péripérisque a été correctement connecté au socle de recharge. Vérifiez qu'il n'y a pas de fissure dans le cable péripérisque. |
| Le Android s'allume, mais le disque de coupe ne rouge pas. | Le Android est en train de chercher le socle de recharge. | Ceci est normal: le Android a besoin de se recharger et le disque de coupe ne tourne pas lorsque le robot est en train de chercher automatiquement le socle de recharge. |
| Le Android vibre. Le disque de coupe est en déséquilibre. Les lames peuvent être endommagées. | En déséquilibre. Les lames peuvent être endommagées. | Vérifiez les lames et remplacez-les si elles sont endommagées. Retirez les débris et objets étrangers des lames et du disque de coupe. |
| L'herbe est coupée de manière irrégulière. | Le Android ne fonctionne pas pendant suffisamment d'heures par jour pour couper l'herbe. | Essayez d'ajouter plus d'houre au programme de tonte. |
| La zone de tonte est trop grande pour laaille du Android que vous avez. | Essayez de réduire laaille de la zone de tonte. |
| Les lames sont emoussees et pas tranchantes. | Changez toutes les lames et les vis afin que le disque de coupe reste bien équilibré. |
| La hauteur de coupe est réalisée sur un cran trop bas pour votre pelouse. | Réglez la hauteur sur un cran élevé, puis baissez progressivement. |
| Le disque de coupe est recouvert d'herbe ou d'un autre object. | Examinez le disque de coupe et enlevez l'herbe et tous les objets pouvant l'empêcher de tourner. |
| De l'herbe s'est accumulée sur le disque ou dans le boîtier du moteur. | Vérifiez que le disque peut bien tourner sans entrave. Si nécessaire, démonze le disque et enlevez les déritus. |
| Votre Android est dans son périmètre de travail et le cable péripérisque est connecté, mais l'écran affiche «-E1 -», | Les extrémités du cable péripérisque ne sont pas fixées correctement. | Inversez les extrémités du cable péripérisque et reconnectectez-le au socle de recharge. |
| La durée de charge est beaucoup plus longue que la durée nominale. | Mauvais contact dû à la souillure de la borne de recharge. | Nettoyez les broches de contact du socle et les bornes de recharge de la machine à l'aide d'un chiffon. |
| Le système de protection de la charge s'est activé à cause de la température trop élevé. | Placez le socle de recharge dans une zone ombragé ou attendez que la température baisse. |
| La tondeuse ne se recharge pas. Pas d'alimentation. Vérifiez que le cordon d'alimentation est correctement relié au chargeur et que le chargeur est branché à une alimentation appropriée.Assurez-vous que les deux bornes de recharge sur la tondeuse touchent le centre des broches de contact sur le socle de recharge. |
| La durée d'autonomie du Android est de plus en plus courte après chaque recharge. | Quelque chose bloque le disque de coupe, ce qui creé des frictions et augmente la consommation d'électricité. | Enlevez le disque de coupe et nettoyez-le. L'herbe est peut-être trop haute et trop épaissé. |
| Le Android tremble beaucoup parcque le disque de coupe n'est pas équilibré. | Examinez les lames et le disque de coupe, Enlevez les débris et objets étrangers des lames et du disque de coupe. Remplacez les lames par un nouveau jeu. |
| La batterie est peut-être vieille ou épisée. | Remplacez la batterie. |
| Le Android ne se met pas en marche à l'heure prévue. | L'horloge n'est pas régée à la bonne heures. | Régler l'horloge à la bonne heures. |
| Les temps de coupe programmés pour le Android sont incorrectly. | Changez les heures de début et de fin de travail du Android. |
| Android ne peut pas s'enclencher correctement dans le socle de recharge. | Influenceances environnementales. Redémarrer le Android. |
| Mauvais contact dû à la souillure de la borne de recharge. | Nettoyez les broches de contact du socle et les bornes de recharge de la machine à l'aide d'un chiffon. |
| L'indicateur vert sur le socle de recharge s'allume avant que la charge ne soit terminée. | La station de charge est en surchauffe, le voyant de batterie clignote en rouge. | Placez le socle de recharge dans une zone ombragé ou attendez que la température baisse. |
| Les roues du Android dérapent ou glissant continulement. | Des obstacles étrangers, tels que des brindilles et des branches peuvent être coincées sous le Android | Enlevez les objets étrangers de sous le Android. |
| La pelouse est trop humide. Attendez jusqu'à ce que la pelouse ait séché. |
| Le Android fonctionne en dehors du cable pérophérique.
Le Android ne tand pas une zone située dans le périmètre du cable pérophérique.
Le Android se returne ou tourne de façon erratique après du cable pérophérique. | Le cable pérophérique d'une autre Landroid ou une tondeuse robotique d'une autre marque est trop proche. | Assurez-vous que le cable pérophérique de la Landroid est espacé d'au moins 1m du cable pérophérique voisin. |
| Dans des conditions d'humidité, le signal électrique du cable pérophérique peut fuir de l'union ou de la réparation du cable. | Vérifiez les joints du cable pérophérique. Isolez-les pour offrir un raccord complètement étanche. |
| Il existe une fuite du signal électrique du cable pérophérique due à une rupture de l' isolation. | Réparez l'isolement du cable pérophérique avec les connecteurs fournis. |
| Le Android quitte son périmètre de travail en descendant une colline. | Faibleadhérence des roues motrices du Landroid. | Veuillez vérifier que les roues sont propres et exemplés de boue afin de garantir laffectiveadhérence possible. |
| Le système d'exploitation du Landroid plante lorsqu'il est en charge ou en voirle. | Défaut du logiciel ou de l'écran Redémarrer le Landroid. | |
| Le Android s'éteint lorsqu'il s'enclenché dans le socle de recharge. | Le Android ne parvient pas à se recharger en raison de la protection contre la surchauffe et s'éteint. | Placez le socle de recharge dans une zone ombragé ou attendez que la température baisse. |
| Mauvaise connexion. Vérifiez l'indicateur LED sur le socle de recharge.
Vérifiez la connexion entre les les broches de contact situées sur le socle de recharge et la borne de recharge. | |
| Le Android s'accête dans le périmètre de travail. | Il y a un obstacle dans le périmètre de travail. | Enlevez l'obstacle du périmètre de travail du Landroid. |
| La hauteur de coupe est réglée sur un cran trop bas pour la hauteur de l'herbe ou l'herbe est trop dense. | Réglez la hauteur sur un cran élevé, puis baissez progressivement. |
| Le cable pérophérique déployée ne doit pas dépasser 350 m, sinon cela peut cause des problèmes de signal. | Réduisez la longueur du cable pérophérique. |
| La distance entre le centre de la pelouse et le cable pérophérique ne doit pas dépasser 25 m, sinon cela peut cause une atténuation du signal. | Réduisez la distance entre le centre de la pelouse et le cable pérophérique à moins de 25 m. |
| Le Android se returne. Il y a un obstacle incliné sur la pelouse. Œtez l'obstacle du périmètre de travail du Landroid. |
| Le Android ne parvient pas à se connecter à internet. | Veuillez vérifier que votre routeur a les paramètres corrects. | Assurez-vous que vous avez un routur de 2,4 GHz. Si vous routeur a deux paramètres, veillez activer la fréquence de 2,4 GHz.Assurez-vous que votre routur est réglé sur le mode 802.11 et le paramètre sans fil est b/g/n mixed.Assurez-vous que votre routur a la fonction SSID Broadcast activée lorsque vous connectez la machine avec l'appl. Vous pouvez la fermer après l'avoir connecté avec succès.Assurez-vous que la fonction DHCP est activée.Si vous avez changé de réseau Wi-Fi, vous doivent connecter le Android au nouveau réseau.Si vous avez un routur «Fritzlbox», assurez-vous d'activer l'options «Allow communication between devices in same network" dans les paramètres. |
Protection environnementale
Les produits electriques usages ne doivent pas etre elimines avec les dechets menagers. Veuillez recycler s'il existe des infrastructures prevues a cet effet.Consultez les autorites locales ou un revendeur pour des conseils de recyclage.
DONNÉES TECHNIQUES
| CHARACTERISTIQUES
TECHNIQUES | WR130E |
| Tension nominale 20 V Max.* | |
| Vitesse à vide 2800/min. | |
| Zone de coupe 300 m² | |
| Diamètre de coupe 18 cm | |
| Hauteur de coupe 20-50 mm | |
| Positions de hauteur de coupe 4 | |
| Type de batterie Lithium-ion | |
| Modèle de batterie WA3551.3 | |
| Durée de charge approx. 130 min. | |
| Modèle de chargeur WA3755.1 (UK) | WA3766 (autres pays) |
| Tension du chargeur Tension d'entrée : 100-240 V~50/60 Hz, 15 W,
Tension de sortie : 20 V, 0,5 A |
| Poids de la machine 8,0 kg | |
| Classe de protection III | |
| Appli Oui | |
| Bande de fréquence du module WLAN intégré | 2.14 GHz - 2,484 GHz |
| Puisance max. de la fréquence radio du module WLAN intégré | 802.11b:+16±2dBm(@11Mo/s)
802.11g:+14±2dBm(@54Mo/s)
802.11n:+13±2dBm(@HT20,MCS7) |
Tension mesurée à vide. La tension initiale de la batterie atteint un maximum de 20 volts. La tension nominale est de 18 voits
Indications sonores
Niveau de pression acoustique continu équivalent pondéré A
Niveau sonore pondéré A
LpA = 44.2dB(A) KpA = 0.4dB(A)
LwA=64.2dB(A), KwA=0.4dB(A)
