Intitulé	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	244 litres
Classe énergétique	A+
Dimensions (HxLxP)	175 cm x 55 cm x 60 cm
Poids	60 kg
Système de froid	Froid statique
Nombre de tiroirs	3 tiroirs dans le congélateur
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Contrôle de température mécanique
Entretien	Dégivrage manuel
Sécurité	Verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - AFC244S AYA

Pourquoi mon réfrigérateur AYA AFC244S ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous que la porte est bien fermée et qu'il n'y a pas d'obstruction à l'intérieur. Nettoyez les bobines du condenseur si elles sont encrassées.

Le réfrigérateur AYA AFC244S fait-il trop de bruit ?

Le bruit peut être normal lors du fonctionnement. Vérifiez que le réfrigérateur est de niveau et qu'il n'est pas en contact avec d'autres objets. Si le bruit persiste, contactez le service après-vente.

Comment puis-je dégivrer mon réfrigérateur AYA AFC244S ?

Débranchez l'appareil et retirez tous les aliments. Laissez la glace fondre naturellement ou utilisez un récipient pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur AYA AFC244S a une odeur désagréable, que faire ?

Vérifiez les aliments pour tout produit périmé ou en décomposition. Nettoyez l'intérieur avec un mélange d'eau et de bicarbonate de soude pour éliminer les odeurs.

Comment régler la température de mon réfrigérateur AYA AFC244S ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster la température. Référez-vous au manuel d'utilisation pour des instructions spécifiques.

Que faire si les lumières de mon réfrigérateur AYA AFC244S ne s'allument pas ?

Vérifiez si le réfrigérateur est bien branché et si le disjoncteur n'a pas sauté. Si le problème persiste, il peut être nécessaire de remplacer l'ampoule.

Mon réfrigérateur AYA AFC244S a des fuites d'eau, que faire ?

Vérifiez si le bac à égouttage est correctement positionné et s'il n'est pas plein. Inspectez les joints de porte pour tout dommage et assurez-vous qu'il n'y a pas de tuyaux obstrués.

Quelle est la durée de garantie du réfrigérateur AYA AFC244S ?

La durée de garantie standard est généralement de 2 ans. Veuillez consulter votre manuel d'utilisation ou votre reçu pour des informations spécifiques.

Comment puis-je nettoyer efficacement mon réfrigérateur AYA AFC244S ?

Débranchez l'appareil et retirez tous les aliments. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures et extérieures. Essuyez avec un chiffon propre et sec.

Que faire si le réfrigérateur AYA AFC244S ne démarre pas ?

Assurez-vous que l'appareil est branché et que la prise fonctionne. Vérifiez également le disjoncteur. Si le problème persiste, contactez le service après-vente.

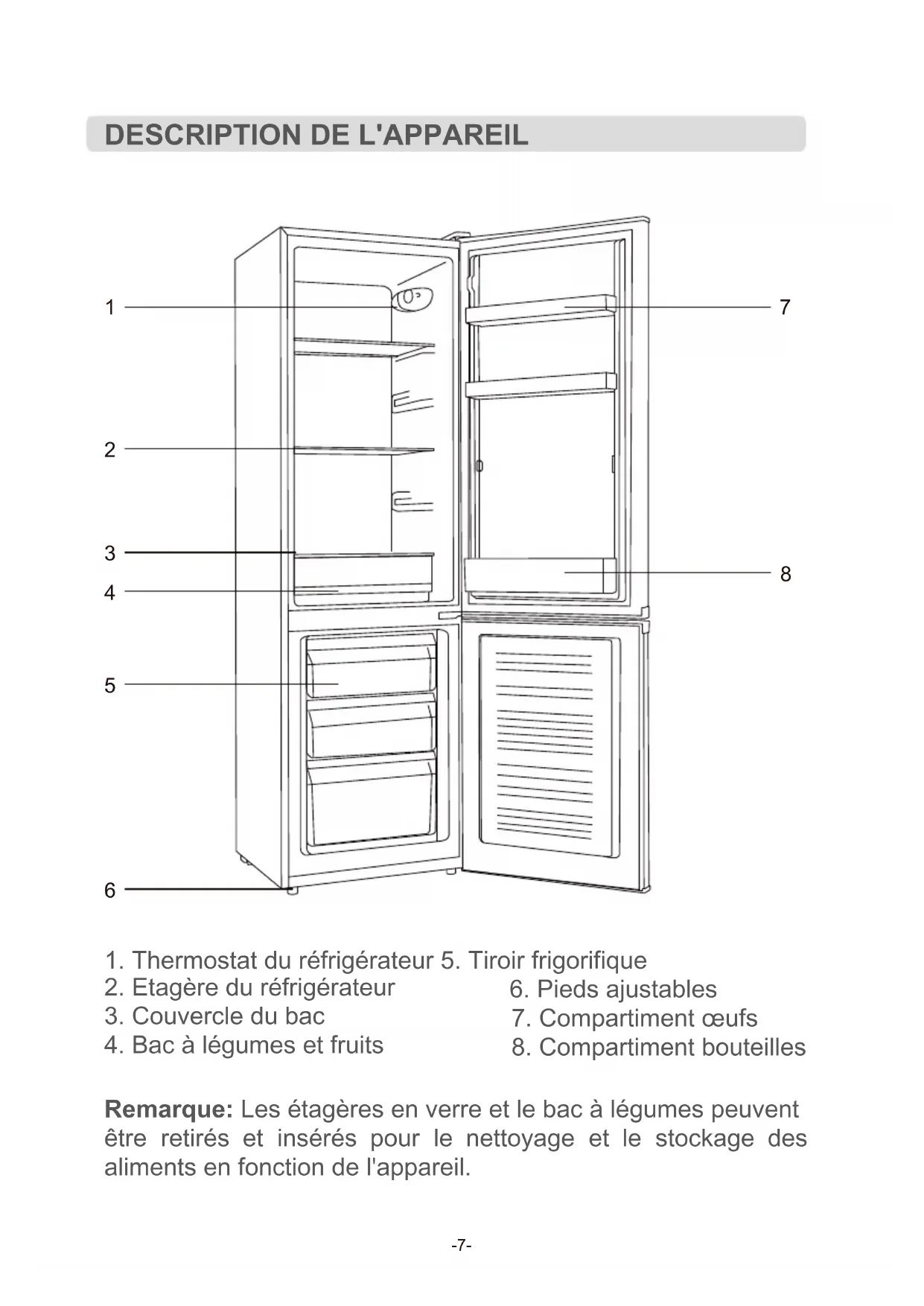

MODE D'EMPLOI AFC244S AYA

Remarque: Les étagères en verre et le bac à légumes peuvent être retirés et insérés pour le nettoyage et le stockage des aliments en fonction de l'appareil.

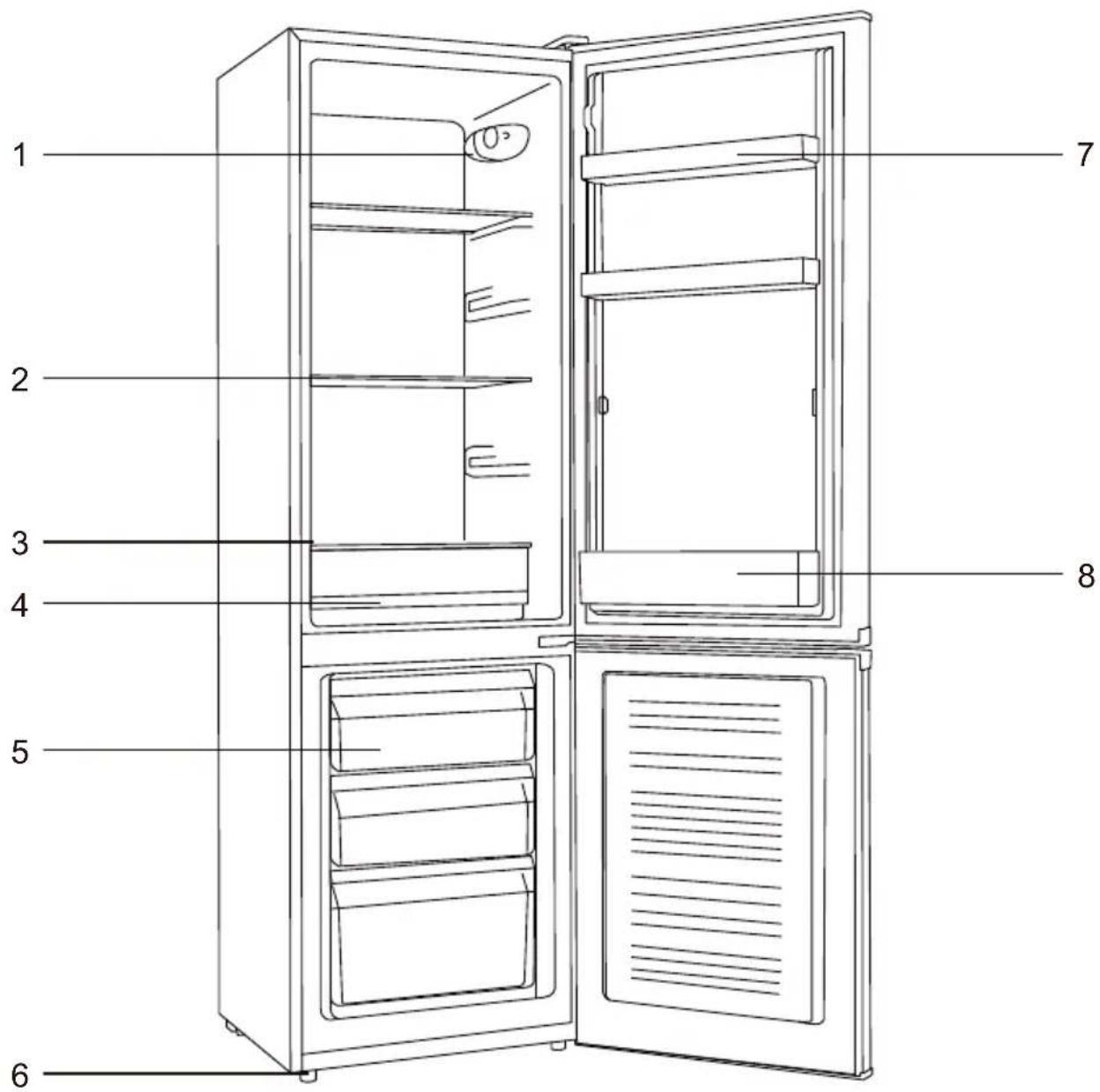

1. Thermostat du réfrigérateur 5. Tiroir frigorifique

2. Etagère du réfrigérateur

4. Bac à légumes et fruits

Lors du transport de cet appareil, prenez-le par la base et inclinez doucement l’appareil jusqu’à 45° maximum. Ne soulevez pas l’appareil par la poignée de la porte. Ne mettez pas l’appareil dans une position totalement horizontale ou à l’envers. Poussez le réfrigérateur sur les pieds à roulettes afin de le déplacer. INSTALLATION Cet appareil frigorifique n'est pas conçu pour être utilisé comme appareil encastrable. Installez le réfrigérateur sur une surface plane et stable afin d'éviter le bruit et les vibrations éventuels de l'appareil. N'installez pas l'appareil près d'une source de chaleur, ni en plein soleil, ni près d'appareils électroménagers produisant de la chaleur (four, gazinière...). Choisissez un endroit sec et bien aéré. N'installez pas l'appareil dans une atmosphère corrosive. Le réfrigérateur doit être placé de façon à ce que la prise de courant soit facilement accessible. Pour améliorer l'efficacité du système de refroidissement et économiser de l'énergie, il est indispensable de bien aérer l'appareil pour dissiper la chaleur. Pour cette raison,il faut faire en sorte que l'espace libre autour du réfrigérateur soit suffisant. L'appareil est fourni avec deux entretoises en plastique. Après l'installation de ces entretoises, l'appareil ne peut pas être poussé contre le mur pour assurer une ventilation adéquate. Insérez les entretoises dans les ouvertures correspondantes à l'arrière de l'appareil, puis vissez fermement les entretoises. Placez l'appareil contre un mur don't la distance libre ne dépasse pas 75 mm et est supérieure de plus de 50 mm.-9- PREMIERE UTILISATION Avant d'utiliser le réfrigérateur, retirez tous les matériaux d'emballage et protections dans le réfrigérateur. Ajustez les pieds réglables et nettoyez l'intérieur et l'extérieur du réfrigérateur avec de l'eau et une solution détergente douce. Rincez soigneusement et séchez avec un chiffon doux.Ne démarrez pas le réfrigérateur immédiatement après l'installation. Vous devez attendre 2-6 heures avant de mettre l'appareil sous tension lors de sa première mise en marche. Afin d'éviter tout accident, ne couvrez pas le cordon d'alimentation.Avant de brancher l'appareil, assurez-vous que la tension de la prise secteur à votre domicile corresponde à celle indiquée sur la plaque signalétique. Lorsque le réfrigérateur est installé pour la première fois,laissez-le se stabiliser à la température normale de fonctionnement pendant 2-3 heures avant de le remplir avec des aliments frais ou surgelés. Si le fonctionnement de l'appareil est interrompu, attendez 5 minutes avant de le redémarrer. 30cm 50-75mm 30cm-10- Nettoyez tous les éléments du réfrigérateur avec de l’eau et une solution détergente douce. Rincez soigneusement et séchez avec un chiffon doux. Note: les parties électriques de l’appareil peuvent être nettoyées uniquement avec un chiffon sec. Placez le bouton de contrôle de la température sur la position « 3 », allumez l’appareil. Le compresseur et la lumière intérieure s’allument. Fermez la porte. Après 30 minutes, si la température dans le réfrigérateur descend de façon significative, cela montre que le système de réfrigération fonctionne correctement. Lorsque le réfrigérateur fonctionne depuis un certain temps, la température s’ajuste au réglage effectué à condition de ne pas laisser la porte ouverte trop longtemps. Si les étapes ci-dessus ont été effectuées avec succès, les opérations de mise en place sont terminées, le réfrigérateur fonctionne normalement. TEST

CONTROLE DE LA TEMPERATURE

La température du compartiment réfrigérateur et du compartiment congélateur est contrôlée par le contrôleur de température installé sur la paroi intérieure du compartiment réfrigérateur. Tournez le bouton de réglage de la température de droite à gauche pour régler la température à l’intérieur du réfrigérateur. La graduation sur le bouton de réglage de la température ne correspond pas à des degrés. La position « 0 » indique la position d’arrêt et la position « 7 » indique la température la plus basse. Vous pouvez choisir la position en fonction de vos besoins. Pour un usage normal de votre réfrigérateur, placez le bouton de réglage sur la position « 3-4 ».-11- Remarque: la température aura un impact sur la durée de conservation des aliments. Réglez la température si nécessaire. Plus chaud accélérera la détérioration des aliments et plus froid les aliments congelés seront mauvais. Donc de la nourriture à gaspiller.

STOCKAGE DES ALIMENTS

Votre appareil est équipé des accessoires comme indiqué dans la section « DESCRIPTION DE L'APPAREIL », veuillez à stocker vos produits alimentaires en suivant des instructions ci- dessous. Les étagères en verre et le bac à légumes peuvent être retirés pour stocker des aliments si nécessaire. Remarque: Les aliments ne doivent pas toucher directement toutes les surfaces à l'intérieur de l'appareil. Il doit être emballé séparément dans une feuille d'aluminium ou dans une feuille de cellophane ou dans des boîtes en plastique étanches. Conservation des aliments dans le compartiment du réfrigérateur Le compartiment du réfrigérateur permet de prolonger la durée de conservation des denrées périssables. Aliments frais pour des résultats optimaux:

• Rangez les aliments qui sont très frais et de bonne qualité.

• Veillez à ce que les aliments soient bien emballés ou couverts avant d'être stockés. Cela permettra d'éviter que les aliments se déshydratent, que leur couleur se détériore ou qu'ils perdent leur goût et aidera à maintenir leur fraîcheur. Cela permettra également d'empêcher le transfert d'odeurs. Les légumes et les fruits n'ont pas besoin d'être emballés s'ils sont stockés dans le bac à légumes du réfrigérateur.

• Veillez à ce que les aliments ayant une odeur forte soient emballés ou recouverts et soient rangés à l'écart des aliments tels que le beurre, le lait et la crème qui peuvent être gâtés par les odeurs fortes.-12-

Faites refroidir les aliments chauds avant de les mettre au réfrigérateur. Produits laitiers et œufs

• La plupart des aliments laitiers préemballés comportent une « date de péremption / date limite de consommation / à utiliser de préférence avant » imprimée sur leur emballage. Rangez-les dans le compartiment du réfrigérateur et respectez la date recommandée.

Le beurre peut être gâté par les aliments ayant une odeur forte, il est donc préférable de le conserver dans une boîte hermétique.

Les œufs peuvent être stockés dans le compartiment du réfrigérateur. Viande rouge

• Placez la viande rouge fraîche sur une assiette et recouvrez-la avec du papier paraffiné, du film plastique ou du papier aluminium.

• Rangez les viandes cuites et crues dans des assiettes séparées. Cela permettra d'éviter que les jus coulants de la viande crue contaminent les viandes cuites. Volaille

• Les volailles entières fraîches doivent être rincées à l'intérieur et à l'extérieur à l'eau courante froide, puis séchées et placées sur une assiette. Couvrez-les ensuite avec du film plastique ou du papier d'aluminium.

• Les morceaux de volaille doivent aussi être stockés de cette manière. Les volailles entières ne doivent jamais être farcies pendant leur stockage, mais uniquement juste avant d'être cuites, sinon cela peut provoquer une intoxication alimentaire. Poissons et fruits de mer

• Les poissons entiers et les filets de poisson doivent être consommés le jour de leur achat. Jusqu'à la consommation, réfrigérez-les dans une assiette couverte de film plastique,-13- de papier sulfurisé ou de papier d'aluminium.

Si vous les entreposez une nuit ou plus, veillez à acheter du poisson très frais. Les poissons entiers doivent être rincés à l'eau froide pour enlever les écailles et les saletés, puis asséchés avec des serviettes en papier. Placez le poisson entier ou les filets dans un sac en plastique scellé.

• Veillez à ce que les crustacés restent froids en permanence. Consommez-les dans un délai de 1 à 2 jours. Aliments precuits et restes cuisines

Ils doivent être conservés dans des récipients adaptés et couverts afin que les aliments ne se dessèchent pas.

• Gardez-les 1 ou 2 jours seulement.

• Réchauffez les restes une seule fois; chauffez-les jusqu'à ce que de la vapeur chaude soit émise. Bac à legumes

• Le bac à légumes est l'endroit optimal de conservation des fruits et légumes frais.

• Veillez à ne pas stocker les aliments suivants à des températures inférieures à 7 °C pendant de longues périodes: Agrumes, melons, aubergines, ananas, papayes, courgettes, fruits de la passion, concombres, poivrons, tomates.

• Des changements indésirables se produisent à basse température comme l'amollissement de leur chair, un brunissement et/ou une décomposition accélérée.

• Ne réfrigérez pas les avocats (sauf s'ils sont mûrs), les bananes et les mangues.-14- Aliment Emplacement Le beurre, le fromage Casier supérieur de porte Les oeufs Casier de porte Les fruits, les légumes, la salade Bac à légumes et fruits La viande, les saucisses, le fromage et le lait Zone inférieure (tablette inférieure / couvercle du bac à légumes Les produits laitiers, les conserves, les boîtes Rayon supérieur ou casier de porte Les boissons, bouteilles et, tubes Casier de porte Congélation et conservation des aliments dans le compartiment du congélateur

• Pour conserver des aliments congelés.

• Pour préparer des glaçons.

Pour congeler des aliments. Remarque: Assurez-vous que la porte du congélateur a été fermée correctement. Acheter des aliments surgelés

L'emballage ne doit pas être endommagé.

• Respectez la « date de péremption / date limite de consommation / à utiliser de préférence avant ».

• Si possible, transportez les aliments surgelés dans un sac isotherme et placez-les rapidement dans le compartiment du congélateur.-15- Stocker des aliments surgelés Stockez-les à une température inférieure ou égale à -18°C. Évitez d'ouvrir la porte du compartiment de congélation inutilement. Congeler des aliments frais Congelez uniquement des aliments frais et en bon état. Pour préserver au mieux la valeur nutritionnelle, la saveur et la couleur des légumes, il faut les blanchir avant de les congeler. Il n'est pas nécessaire de blanchir les aubergines, les poivrons, les courgettes et les asperges. Remarque: Les aliments à congeler ne doivent pas entrer en contact avec les aliments déjà congelés.

• Les aliments suivants sont appropriés à la congélation: Gâteaux et pâtisseries, poissons et fruits de mer, viande, gibier, volaille, légumes, fruits, fines herbes, œufs sans leur coquille, produits laitiers (par exemple le fromage et le beurre), plats préparés et restes cuisinés (par exemple les soupes), ragoûts, poissons et viandes cuites, plats de pomme de terre, soufflés et desserts.

• Les aliments suivants ne conviennent pas à la congélation: Certains types de légumes généralement consommés crus (par exemple les radis et les laitues), les œufs dans leur coquille, le raisin, les pommes entières, les pêches et les poires, les œufs durs, le yaourt, le lait caillé, la crème aigre et la mayonnaise. Emballer les aliments congelés Pour éviter que les aliments perdent leur saveur ou se dessèchent, conservez-les dans des emballages hermétiques.

1. Placez les aliments dans l'emballage.

3. Fermez l'emballage hermétiquement.

4. Étiquetez l'emballage avec les contenus et les dates de

congélation. Emballages appropriés : Film plastique, film tubulaire de polyéthylène, papier aluminium.-16- Ces produits sont disponibles dans les magasins spécialisés. Durée de stockage des aliments surgelés recommandée dans le congélateur Ces durées diffèrent selon le type d'aliment. Les aliments que vous congelez peuvent être conservés de 1 à 12 mois (au moins à -18°C). N'oubliez jamais:

• Lorsque vous congelez des aliments frais comportant une « date de péremption / limite d'utilisation / date de consommation », vous devez les congeler avant l'expiration de cette date.

• Vérifiez que les aliments n'ont jamais été précédemment congelés. En effet, les aliments congelés qui ont été complètement décongelés ne doivent pas être recongelés.

• Une fois décongelés, les aliments doivent être consommés rapidement. Aliments Durée de conservation Lard, ragoût, lait 1 mois Pain, crème glacée, saucisses, tartes, crustacés cuisinés, poisson gras 2 mois Poisson maigre, crustacés, pizza, scones et muffins 3 mois Jambons, gâteaux, biscuits, côtes de bœuf et de mouton, pièces de volaille 4 mois Beurre, légumes (blanchis), œufs entiers et jaunes d’œuf, écrevisses cuites, viande hachée(crue), porc (cru) 6 mois Fruits (en sirop ou séchés), blancs d’œuf, bœuf (cru), poulet entier, mouton (cru), gâteaux aux fruits 12 mois-17- DEGIVRAGE Le refrigerateur se degivre de manière entièrement automatique. Lorsque l'unité de réfrigération fonctionne, des perles de condensation ou du givre se forment à l'arrière du réfrigérateur. Ce phénomène est normal. Il n'est pas nécessaire d'essuyer la condensation ou le givre. Le panneau arrière se dégivre automatiquement. L'eau de condensation s'écoule dans le canal de condensation et est amenée vers l'unité de réfrigération, d'où elle s'évapore. Remarque: Gardez le canal de condensation et l'orifice d'évacuation propres, de sorte que l'eau de condensation puisse s'écouler. Degivrage du compartiment de congelation Le compartiment de congélation ne se dégivre pas automatiquement, sinon les aliments congelés commenceraient à dégeler. Une couche de givre dans le congélateur nuira à la réfrigération des aliments congelés et augmentera la consommation d'énergie. Retirez régulièrement la couche de givre.

AVERTISSEMENT: Ne retirez pas le givre ou la glace avec un

couteau ou un objet pointu. Cela pourrait endommager les tubes réfrigérants.

1. Retirez les aliments congelés et placez-les temporairement

dans un endroit frais.

2. Réglez le bouton de contrôle de la température en position o

et débranchez le câble d'alimentation de la prise murale.

3. Pour accélérer le dégivrage, placez un plat d'eau chaude

sur un support dans le congélateur.

4. Essuyez la condensation avec un chiffon ou une éponge.

5. Essuyez le compartiment de congélation.

6. Branchez l'appareil et ajustez le bouton de contrôle de

température sur le réglage désiré.

7. Remettez les aliments congelés dans le congélateur.-18-

CONSEILS ET ASTUCES PRATIQUES

Conseils pour économiser de l'énergie Nous vous recommandons de suivre les instructions présentées ci-dessous pour économiser de l'énergie.

Dans la mesure du possible, évitez de laisser la porte ouverte trop longtemps pour conserver de l'énergie.

• Assurez-vous que l'appareil ne soit pas situé à proximité de sources de chaleur (lumière directe du soleil, four ou cuisinière électrique,etc.)

• Ne réglez pas l'appareil sur une température plus basse que nécessaire.

Ne placez pas d'aliments chauds ni de liquides en évaporation au sein de l'appareil.

• Installez l'appareil dans une pièce sèche et bien ventilée. Veuillez vous référer au chapitre « Installation de votre nouvel appareil ».

• La «DESCRIPTION DE L'APPAREIL» montre la bonne combinaison pour les tiroirs, le bac à légumes et les étagères, ne réglez pas la combinaison car elle est conçue pour être la configuration la plus économe en énergie. Conseils pour la réfrigération d'aliments frais

Ne placez pas d'aliments encore chauds directement au réfrigérateur ou au congélateur. Ils feront augmenter la température interne de telle sorte que le compresseur devra fonctionner plus et consommer plus d'énergie.

Couvrez ou emballez vos aliments, particulièrement s'ils ont un goût fort.

• Placez la nourriture de telle sorte que l'air puisse circuler librement. Conseils pour la réfrigération d'aliments

• Viande (tous types) : A emballer sous polyéthylène et à placer sur la clayette en verre au-dessus du bac à légumes. Vérifiez les périodes de conservation et les dates limites de consommation suggérées par les fabricants.-19-

Aliments cuisinés, plats froids, etc. : Ils doivent être ouverts et peuvent être placés sur n'importe quelle clayette.

Fruits et légumes : Ils doivent être stockés dans le bac prévu à cet effet.

• Beurre et fromage : Ils doivent être emballés hermétiquement avec du papier aluminium ou un film plastique.

Bouteilles de lait : Ils doivent être fermées et conservées dans les compartiments de la porte. Conseils pour la congélation d'aliments

Lors de la première utilisation ou après une longue période d'inactivité, laissez fonctionner l'appareil à plein régime pendant au moins 2 heures avant de placer les aliments dans le compartiment.

• Séparez vos aliments en petites portions afin qu'ils soient congelés rapidement et entièrement et pour pouvoir par la suite ne décongeler que la quantité désirée.

Emballez les aliments dans des sachets hermétiques en aluminium ou en polyéthylène.

• Evitez tout contact entre la nourriture fraîche non congelée et les aliments déjà congelés pour éviter de faire augmenter la température de ces derniers.

Les produits congelés peuvent causer des gelures cutanées s'ils sont consommés immédiatement après avoir été sortis du congélateur.

• Nous vous conseillons d'étiqueter de dater chaque paquet congelé afin de suivre les délais de conservation. Conseils pour le stockage d'aliments congelés

Assurez-vous que les aliments congelés ont été conservés correctement par le distributeur de produits alimentaires.

• Une fois décongelés, les aliments se détériorent rapidement et ne doivent jamais être recongelés. Ne dépassez pas la période de conservation indiquée par le fabricant.-20- Eteindre votre appareil Si l'appareil doit être éteint pendant une longue période, il faut prendre les précautions suivantes pour éviter l'apparition de moisissures.

1. Retirez toute nourriture.

2. Débranchez l'alimentation électrique.

3. Nettoyez et séchez soigneusement l'intérieur de l'appareil.

4. Assurez-vous que les portes soient maintenues légèrement

ouvertes pour permettre à l'air de circuler.

ENTRETIEN ET MAINTENANCE

Pour des raisons d'hygiène, l'appareil (y compris les accessoires intérieurs et extérieurs) doit être nettoyé régulièrement au moins tous les deux mois.

AVERTISSEMENT: L'appareil ne doit pas être branché sur le

secteur pendant que vous le nettoyez. Risque d'électrocution ! Avant de nettoyer, éteignez l'appareil et débranchez l'alimentation électrique. Nettoyage extérieur

• Pour qu'il conserve son aspect, votre appareil doit être nettoyé régulièrement.

• Essuyez le panneau numérique et le panneau d'affichage avec un chiffon doux et propre.

• Pulvérisez l'eau sur le chiffon plutôt que de pulvériser directement sur la surface de l'appareil. Cela aide à assurer une bonne répartition du liquide sur la surface.

• Nettoyez les portes, les poignées, et la surface de l'armoire avec un produit de nettoyage neutre, puis essuyez avec un chiffon doux. Attention!

• N'utilisez pas d'objets tranchants car ils sont susceptibles de rayer la surface.

• N'utilisez pas de diluant, de détergent pour voiture, de-21- clorox, de nettoyants abrasifs ni de solvants organiques tels que du Benzène. Ils peuvent abîmer la surface de l'appareil et présentent un risque d'incendie. Nettoyage intérieur Il faut nettoyer l'intérieur de l'appareil régulièrement. Il sera plus facile de le nettoyer s'il contient peu de nourriture. Essuyez les parois intérieures du réfrigérateur avec une solution au bicarbonate de soude faiblement concentrée, puis rincez à l'eau tiède avec une éponge ou un chiffon essoré. Essuyez jusqu'à ce que tout soit sec avant de remettre les clayettes et bacs en place. Séchez soigneusement toutes les surfaces et toutes les parties amovibles. Attention!

N'utilisez pas d'objets pointus pour retirer le gel du congélateur. Attendez que l'intérieur soit complètement sec avant de rebrancher l'appareil sur le secteur et de le rallumer. Nettoyage des joints d'étanchéité des portes Prenez soin de garder les joints propres. Les aliments ou boissons renversées peuvent rendre les joints collants et affecter l'ouverture la porte. Lavez les joints avec un produit de nettoyage neutre et un peu d'eau tiède. Rincez et séchez soigneusement après le nettoyage. Attention!

L'appareil ne doit être rallumé qu'après que les joints soient entièrement secs. Changement de lampe LED Veuillez contacter la service après-vente, et ne la remplacez pas par l’utilisateur.-22- INVERSION DU SENS D'OUVERTURE DE LA PORTE

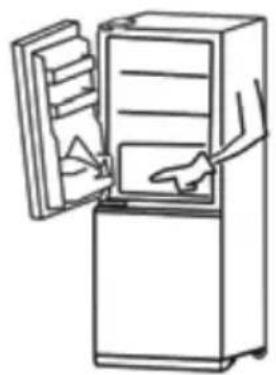

Soulever vers le haut Soulever vers le haut Démonter Retirer Le côté d'ouverture de la porte peut être inversé, si le site d'insta llation le permet. AVERTISSEMENTS: Lors du changement du côté où la porte s'ouvre, l'appareil ne doit pas être branché au secteur. Retirez d'abord la fi che du secteur.

1. Dévissez le boulon de la la

charnière droite et retirez le couvercle de charnière droit, dévissez les boulons de charnière supérieure et inférieure.

2. Soulevez la porte vers le haut

pour la dégager de la charnière du milieu. Retirez la porte et déposez-la doucement sur une surface rembourrée.

3. Démontez la charnière du

milieu à l'aide d'un tournevis. Soulevez la porte vers le haut pour la dégager de la charnière inférieure. Retirez la porte et déposez-la doucement sur une surface rembourrée.Changer

Porte du compartiment réfrigérateur Porte du compartiment de congélation Retirer Insérer Retirer Insérer Insérer la charnière du milieu Remettre la porte

4. Changez la position de la

charnière inférieure et le pied réglable de l'autre côté de l'appareil. 5 . Retirez la goupille de la charnière qui se trouve dans le bas des portes du réfrigérateur et du compartiment de congélation. Insérez la goupille de la charnière de remplacement qui est fourni avec l'appareil de l'autre côté de la porte. 6 . Placez la porte du compartiment de congélation sur la charnière inférieure, en vous assurant que la goupille de la charnière est insérée dans le trou en bas de la porte du réfrigérateur. Remettez la charnière du milieu sur l'appareil, en vous assurant qu'elle soit sur le côté opposé de sa position originale. -23--24-

ZONE LA PLUS FROIDE DU REFRIGERATEUR

Le symbole ci-dessous indique l'emplacement de la zone la plus froide de votre réfrigérateur. Cette zone est délimitée en bas par le bac à légumes et fruits en verre et en haut par le symbole ou bien par la clayette positionnée à la même hauteur. Afin de garantir les températures dans la zone la plus froide, veillez à ne pas modifier le positionnement de cette clayette. Installation de l'indicateur de temperature Pour vous aider à bien régler votre réfrigérateur, celui-ci est équipé d'un indicateur de température qui permettra de contrôler la température moyenne dans la zone la plus froide.

7. Placez la porte du réfrigérateur

sur la charnière du milieu, en vous assurant que la goupille de charnière est insérée dans le trou au bas de la porte du réfrigérateur. Ensuite, placez la charnière supérieure, vissez la porte et vissez le boulon, recouvrez le couvercle de charnière gauche et vissez le boulon.-25-

AVERTISSEMENT: Cet indicateur est prévu pour fonctionner

uniquement avec votre réfrigérateur, veillez à ne pas l'utiliser dans un autre réfrigérateur (en effet, la zone la plus froide n'est pas identique), ou pour une autre utilisation. Verification de la temperature dans la zone la plus froide Une fois l'installation de l'indicateur de température réalisée, vous pourrez vérifier régulièrement que la température de la zone la plus froide est correcte, et, le cas échéant, ajuster le thermostat en conséquence comme indiqué précedemment. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de température apparaisse « OK ». Si « OK » n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le thermostat sur une position supérieure. A chaque modification du thermostat, attendez la stabilisation de la température à l’intérieur de l’appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification. REMARQUES: Après chargement de l’appareil avec des denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l’inscription « OK » n’apparaisse pas dans l’indicateur de température. Attendez au moins 12 heures avant de réajuster le thermostat.-26-

Fiche d’informaƟon produit Nom du fournisseur ou marque commerciale: AYA Adresse du fournisseur: BUT INTERNATIONAL, 1 AVENUE SPINOZA 77184 EMERAINVILLE, FRANCE Référence du modèle: AFC244S Type d’appareil de réfrigéraƟon: Appareil à faible niveau de bruit: non Type de construcƟon: à pose libre Appareil de stockage du vin: non Autre appareil de réfrigéraƟon: oui Paramètres généraux du produit: Paramètre Valeur Paramètre Valeur

Dimensions hors tout (millimètres) Hauteur

Classe d’eĸcacité énergéƟque

Émissions de bruit acousƟque dans l’air [dB(A) re 1 pW]

Classe d’émission de bruit acousƟque dans l’air

Classe climaƟque: tempérée/subtropicale

Température ambiante minimale (°C) à laquelle l’appareil de réfrigéraƟon est adapté

Température ambiante maximale(°C) à laquelle l’appareil de réfrigéraƟon est adapté

Réglage hiver non Paramètres des comparƟments:

Type de comparƟment Paramètres et valeurs de comparƟment

ou l) Réglage de température recommandé pour un stockage opƟmisé des denrées alimentaires (°C) Ces réglages ne doivent pas être en contradicƟon avec les condiƟons de stockage prévues à l’annexe IV, tableau 3

Pouvoir de congélaƟon spéciĮque (kg/24 h)

Mode de dégivrage (dégivrage automaƟque = A, dégivrage manuel = M) Garde-manger non

Denrées alimentaires fraîches

Type de comparƟment Paramètres et valeurs de comparƟment

ou l) Réglage de température recommandé pour un stockage opƟmisé des denrées alimentaires (°C) Ces réglages ne doivent pas être en contradicƟon avec les condiƟons de stockage prévues à l’annexe IV, tableau 3

Pouvoir de congélaƟon spéciĮque (kg/24 h)

Mode de dégivrage (dégivrage automaƟque = A, dégivrage manuel = M) Denrées hautement périssable

Sans étoile ou fabricaƟon de glace

ComparƟment à température variable

ComparƟments «quatre étoiles» DisposiƟf de congélaƟon rapide Non Paramètres de la source lumineuse: Type de source lumineuse LED Classe d’eĸcacité énergéƟque N/A Durée minimale de la garanƟe oīerte par le fabricant: 2 ans InformaƟŽns supplémentaires: N/A Lien internet vers le site web du fabricant où se trouvent les informaƟons visées au point 4 a) de l’annexe du règlement (UE) 2019/2019 de la Commission: www.but.fr-28- Réf rence: Tension nominale: Courant nominal: Fréquence nominale: Puissance de la lampe: Classe climatique: Gaz réfrigérant: Classe de protection contre choc électrique: Mousse d’isolation: é AFC244S 220-240V~ 0.7A 50Hz

CYCLOPENTANE Classe climatique: - Tempéré étendu(SN): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 10°C et 32 ° C»; - Tempéré (N): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 16 ° C et 32 ° C»; - Subtropical (ST): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 16 ° C et 38 ° C»; - Tropical(T): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 43 °C»; Remarque: Plus d'informations sur les données, veuillez scanner le code QR sur l'étiquette énergétique.-29- DEPANNAGE Symptôme Cause Solution L’appareil ne fonctionne pas Pas d’alimentation Assurez-vous que l’appareil est bien branché et que la prise murale fonctionne bien (en y branchant un autre appareil par exemple) Un fusible a sauté Remplacez le fusible L’appareil fait beaucoup de bruit L’appareil n’est pas parallèle au sol, l’appareil touche le mur ou les accessoires intérieurs du réfrigérateur sont mal placés Stabiliser la base du réfrigérateur en réglant la position des pieds, éloignez l’appareil du mur, placer correctement les accessoires intérieurs du réfrigérateur. L’appareil n’atteint pas

température désirée La porte est ouverte trop souvent ou a été laissée ouverte longtemps Fermez la porte et ne l’ouvrez pas trop fréquemment Le réfrigérateur est trop proche du mur Eloignez l’appareil du mur pour favoriser la ventilation Le réfrigérateur est trop plein Enlever des aliments de l’appareil La température est mal réglée Tourner la molette de réglage de température sur « 3 » ou plus-30- Symptôme Cause Solution L’appareil dégage de mauvaises odeurs Des aliments ont périmés à l’intérieur du réfrigérateur Jeter les aliments périmés et emballez les autres L’intérieur de l’appareil à besoin d’être nettoyé Nettoyer l’intérieur de l’appareil Si votre appareil montre d’autres symptômes que ceux décrit ci- dessus, veuillez appeler le service après vente du magasin revendeur. Les symptômes suivants ne sont pas des pannes:

• Le bruit du liquide réfrigérant qui circule dans les tuyaux peut être entendu, cela est normal.

• L’humidité sur la surface extérieur de l’appareil durant les saisons humides n’est pas un problème du à l’appareil, il suffit de passer un chiffon doux et sec sur les surfaces.

Le compresseur et le condenseur peuvent chauffer davantage durant les périodes de forte chaleur.

Le cadre de la porte est un peu chaud, cela signifie que le condenseur fonctionne pour évacuer l’humidité de l’air.Attention

• Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans.

Durée de disponibilité des pièces détachées de dépannage: 5 ans .

• Pour contacter notre Service Après-Vente, avant de vous déplacer à votre magasin BUT, appelez le 09 78 97 97 97 , Du Lundi au Samedi de 08h00 à 20h00 (Prix d'un appel local).

La directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de la collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil. Le fabriquant et le revendeur ne peuvent pas être tenus responsable de tout accident ou dommage causé par une utilisation impropre de l'appareil, ou si les instructions données dans le présent manuel n'ont pas été respectées.EN AFC244S R E F R I G E R A T O R C O M B I USER GUIDE-37- STRUCTURE ILLUSTRATION Note: The glass shelves and the crisper can be removed and inserted for cleaning and storing of food according to the appliance.
