TL-POE10E - Wifi répéteur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Injecteur PoE
Marque	TP-Link
Modèle	TL-POE10E
Catégorie	Répéteur WiFi (injecteur PoE)
Dimensions (L x l x H)	81 x 52 x 24 mm
Poids	60 g
Alimentation	100-240 V AC, 50/60 Hz
Puissance de sortie PoE	48 V DC, jusqu'à 15,4 W (PoE)
Ports	1 port Ethernet 10/100 Mbps (entrée), 1 port Ethernet + PoE (sortie)
Fonctions principales	Alimentation et transmission de données via un seul câble Ethernet ; compatible PoE IEEE 802.3af ; protection contre les surtensions
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Ne pas exposer à l'eau, au feu ou à une forte humidité ; ne pas ouvrir le boîtier ; utiliser uniquement l'adaptateur fourni
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support TP-Link en cas de panne
Garantie	Garantie limitée, voir emballage ou site TP-Link
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)

FOIRE AUX QUESTIONS - TL-POE10E TP-LINK

À quoi sert l'injecteur PoE TP-Link TL-POE10E ?

L'injecteur PoE permet d'alimenter un appareil compatible PoE (comme une caméra IP ou un point d'accès) via un câble Ethernet, sans avoir besoin d'une prise électrique supplémentaire à proximité de l'appareil.

Comment brancher l'injecteur PoE ?

Connectez un câble Ethernet depuis votre routeur ou switch sur le port LAN IN de l'injecteur, puis branchez un autre câble Ethernet depuis le port LAN OUT + PoE vers l'appareil compatible PoE. Enfin, branchez l'alimentation secteur de l'injecteur.

Est-ce que le TL-POE10E fonctionne avec n'importe quel appareil PoE ?

Il est compatible avec les appareils respectant la norme IEEE 802.3af (PoE). Pour les appareils nécessitant plus de puissance (PoE+ 802.3at), consultez le modèle adapté.

Puis-je utiliser l'injecteur PoE sans source réseau ?

Non, l'injecteur nécessite une connexion Ethernet active (depuis un routeur, switch ou autre) pour transmettre les données. Il ne fait qu'ajouter l'alimentation au câble.

Quelle est la distance maximale de câble Ethernet supportée ?

Avec un câble Ethernet standard (Cat5e ou supérieur), la distance maximale est de 100 mètres entre l'injecteur et l'appareil alimenté.

Que faire si l'appareil alimenté ne s'allume pas ?

Vérifiez d'abord que l'injecteur est branché et que le voyant d'alimentation est allumé. Assurez-vous que l'appareil récepteur est bien compatible PoE. Testez avec un autre câble Ethernet et vérifiez que la source réseau fonctionne.

L'injecteur chauffe-t-il normalement ?

Une légère chaleur est normale lors du fonctionnement. Si l'appareil devient très chaud, vérifiez qu'il n'est pas obstrué et qu'il est dans un environnement bien ventilé. En cas de surchauffe, débranchez-le et contactez le support.

Puis-je utiliser l'injecteur PoE en extérieur ?

L'injecteur TL-POE10E est conçu pour un usage intérieur uniquement. Pour une utilisation en extérieur, placez-le dans un boîtier étanche adapté ou choisissez un modèle spécifique.

Quels câbles Ethernet utiliser avec le TL-POE10E ?

Utilisez des câbles Ethernet de catégorie Cat5e ou supérieure, avec des connecteurs RJ45 mâles. Évitez les câbles de mauvaise qualité pour garantir une alimentation stable.

Comment nettoyer l'injecteur PoE ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides ou de produits abrasifs.

MODE D'EMPLOI TL-POE10E TP-LINK

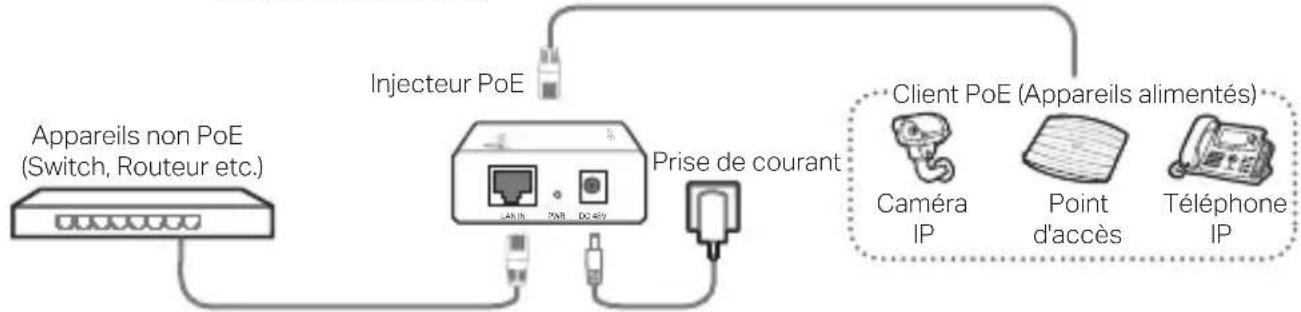

L'injecteur PoE fourni une alimentation stable et la connectivité réseau à un appareil alimentable par un cordon Ethernet.


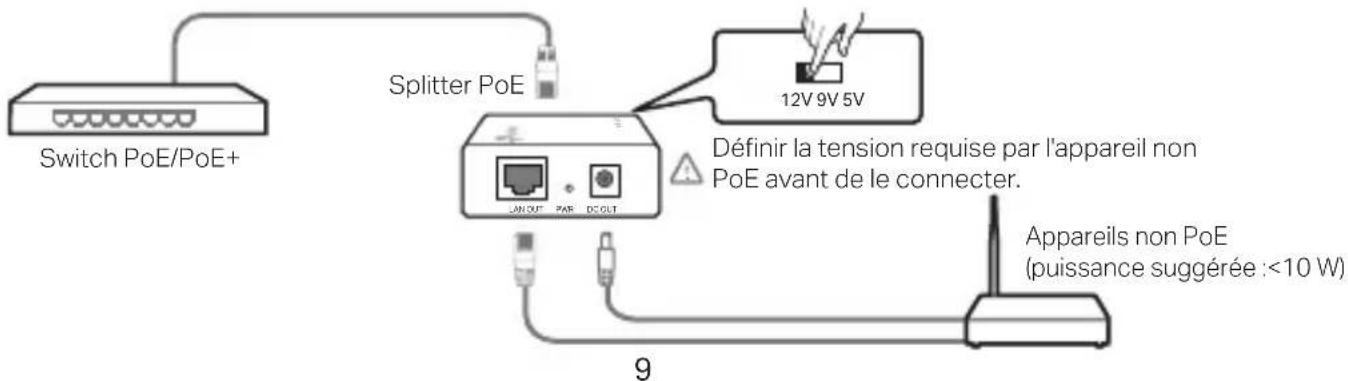

Splitter PoE

Le splitter Poe peut être utilisé avec un switch PoE/PoE+ pour alimenter un appareil réseau non PoE en données et en courant continu (CC).

Switch PoE/PoE+ Splitter PoE 12V 9V 5V Définir la tension requise par l'appareil non PoE avant de le connecter. Appareils non PoE (puissance suggérée :<10 W) 9

Français

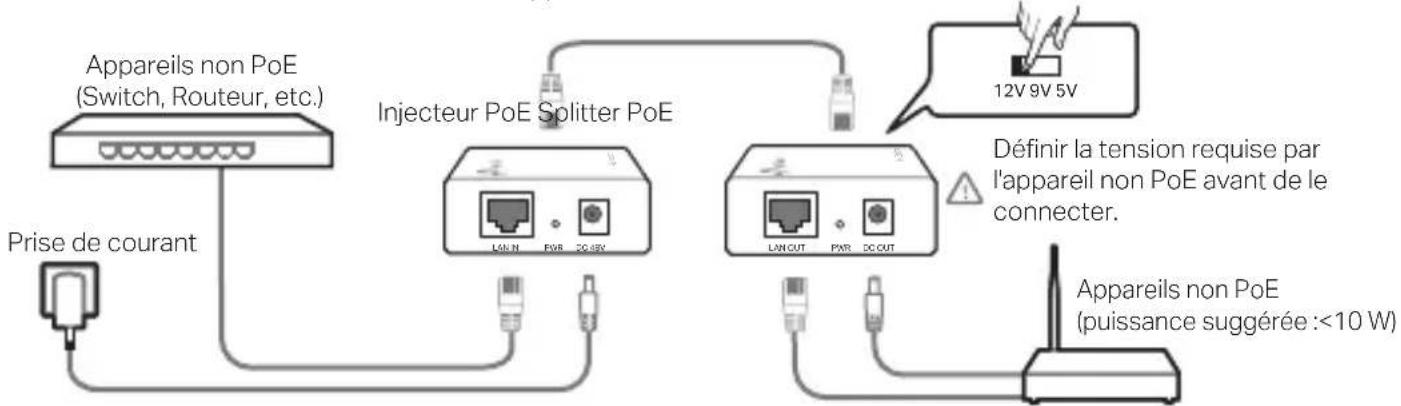

Injecteur et Splitter PoE

L'injecteur et le splitter PoE peuvent être utilisés tel un kit pour alimenter et relier un appareil réseau non PoE.


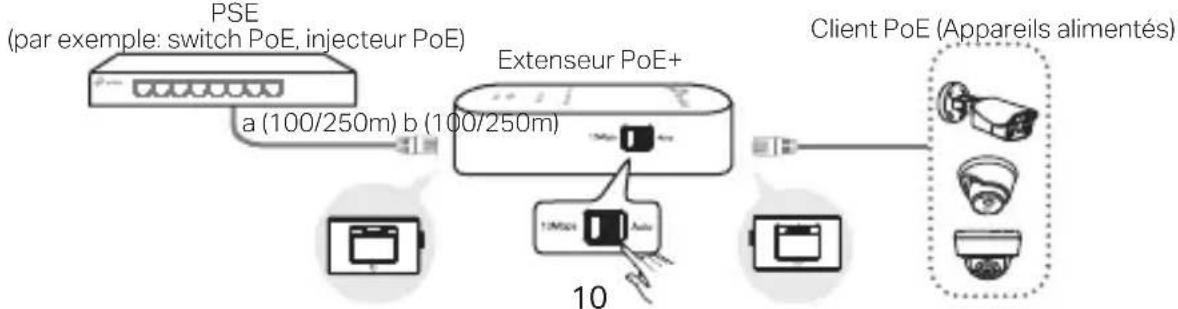

Extenseur PoE

L'extenseur PoE est utilisé pour étendre la connexion réseau à partir de l'équipement de source d'alimentation PoE.

Italiano

Solo Injector PoE

Informations de sécurité

• Maintenir l'appareil à l'écart de l'eau du feu de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'une réparation, veuillez nous contacter.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.
• Ne pas utiliser un chargeur différent de ceux recommandés.
  • L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement.
• Placez l'appareil avec sa partie inférieure vers le bas.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano

TTP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE, 2011/65/UE et (UE)2015/863. La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/
