Type de produit	Récepteur (amplificateur de puissance)
Marque	Ram Audio
Modèle	Zetta 430
Alimentation	170-265 V AC, 50/60 Hz
Classe électrique	Classe I (avec mise à la terre)
Nombre de canaux	4 canaux
Modes de fonctionnement	Stéréo (DUAL) et Ponté (BRIDGE)
Connecteurs d'entrée	XLR femelle (Neutrik) pour signaux symétriques ou asymétriques
Connecteurs de sortie	Speakon pour enceintes
Réglages du niveau d'entrée	Atténuateurs crantés indépendants par canal
Indicateurs LED	SIGNAL (vert), CLIP (rouge), PMS (orange), Alimentation (bleue)
Systèmes de protection	PMS™ (Power Management), ICL2™ (Limiteur Intelligent d'écrêtage), SOA (Protection de zone de fonctionnement)
Ventilation	Convection naturelle (ne pas obstruer les voies d'aération)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Ne pas ouvrir l'appareil.
Sécurité	Ne pas exposer à la pluie ni à l'humidité. Risque de choc électrique. Confier l'entretien à un professionnel qualifié.

FOIRE AUX QUESTIONS - Zetta 430 Ram Audio

Quels sont les modes de fonctionnement du Zetta 430 ?

Le Zetta 430 peut fonctionner en mode stéréo (DUAL) ou en mode ponté (BRIDGE). Le sélecteur se trouve sur le panneau arrière.

Comment brancher les enceintes en mode stéréo ?

Sélectionnez le mode DUAL, branchez les signaux d'entrée sur les XLR femelles, puis les haut-parleurs sur les connecteurs Speakon en respectant les polarités.

Comment utiliser le mode ponté (BRIDGE) ?

Sélectionnez le mode BRIDGE, branchez le signal d'entrée sur le canal A (ou C pour 4 canaux), et les haut-parleurs sur les Speakon du canal correspondant (borne +1 au positif, -2 au négatif). Attention : le - n'est pas la masse.

Que signifie le voyant orange PMS ?

Le voyant orange PMS indique que le système de gestion de puissance est actif. Cela peut être dû à une surchauffe, une surconsommation de courant ou une impédance inadéquate.

Comment interpréter les voyants LED sur le panneau avant ?

La LED verte SIGNAL indique la présence de signal. La LED rouge CLIP signale un écrêtage. La LED orange PMS indique une protection active. La LED bleue POWER indique que l'appareil est sous tension.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une tension secteur de 170 à 265 V AC, avec une mise à la terre obligatoire (prise avec terre).

Puis-je utiliser des câbles asymétriques avec les entrées XLR ?

Oui, mais pour éviter une perte de 6 dB, vous devez relier la broche 3 à la masse (souder les broches 1 et 3 ensemble). Sinon, la puissance de sortie sera réduite de 75 %.

Que faire si l'amplificateur surchauffe ?

Vérifiez que les voies de ventilation ne sont pas obstruées. L'appareil peut réduire automatiquement sa puissance via le système PMS pour éviter une coupure thermique.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits liquides.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI Zetta 430 Ram Audio

Le trinagle ponctué du point d'exclamation central indique l'existence de composants internes affectant la sécurité de personnes non agréés par nos S.A.V..

Le symbole éclair indique la présence de points électriques internes non isolés.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Pour écarter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.

Afin d'éviter tout risque, ne pas ouvrir l'appareil. Ne confier l'entretien de l'appareil qu'à du personnel technique qualifié et agréé.

Appareil de Classe I.

INDEX

INHALTSVERZEICHNIS

TABLE DES MATIÈRES

1 Informations Générales

1.1 Introduction
1.2 Caractéristiques générales

2 Commandes et fonctions

2.1 Panneau avant
2.2 Panneau arrière

3 Installation et mise en route

3.1 Branchements
3.1.1 Mode DUAL
3.1.2 Mode BRIDGE
3.2 Dysfonctionnements éventuels et dépannage.

4 Spécifications

4.1 Systèmes de Protection
4.2 Données techniques

Commandes et Fonctions

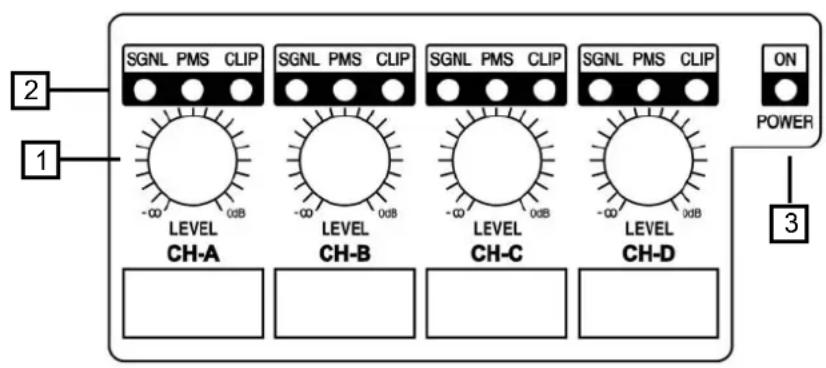

2.1 Front Panel

See Figure 1

1 Atténuateurs de signal d'entrée crantés: réglage du niveau d'entrée indépendant sur chaque canal.
2 SIGNAL: indique la présence de signaux d'entrée. PMS: signalisation par LED de le fonctionnement de le système PMS (voir page 11). CLIP: signalisation par LED de le fonctionnement de le système ICL.
3 Power: Position I: Connecte l'appareil au courant, (LED Bleue allumée). Position O: Interruption de la mise sous tension.

1 Front Panel

1 Connecteurs Neutrik® XLR (feme- Ile) d'entrée des signaux de modu- lation.
2 Speakon de sortie pour le branche-ment des HP.
3 Dual / Bridge: Sélecteur de mode pont (Bridge) ou stéréo. Pour controller le niveau de sortie, se servir du potentiomètre canal A.

Installation et mise en service

3.1 Connections

Veillez à ce que l'interrupteur de mise en service soit en position "Off" avant de brancher l'appareil sur une prise secteur avec mise à la terre (170-265V AC). The colour code is:

Blue: Neutral

L'appareil peut fonctionner avec des signaux symétriques ou assymétriques.

La figure ci-dessous indique le câblage des connecteurs XLR pour les deux cas.

Câblage Symétrique: souder la broche 1 à la masse, la broche 2 au point chaud (+), et la broche 3 au point froid (-).

Câblage Assymétrique: souder les broches 1 et 3 à la masse, et la broche 2 au signal.

Balanced Wiring

1- Ground

2- Signal +

3- Signal -

Unbalanced Wiring

1- Ground

2- Signal

3- Ground

Important: Si on effectue le branchement d'un signal asymétrique sur le connecteur XLR sans relier la broche 3 à la masse, une perte de 6dB sera constatée, ce qui se traduira par une perte du 75% de la puissance de sortie.

Le amplificateurs est muni des connecteurs XLR mâle pour la mise en parallèle de plusieurs amplificateurs avec les mêmes signaux d'entrée.

Installation et mise en service

L'amplificateur peut fonctionner en mode stéréo ou ponté (Bridge). Le branchement est différent pour ces deux modes.

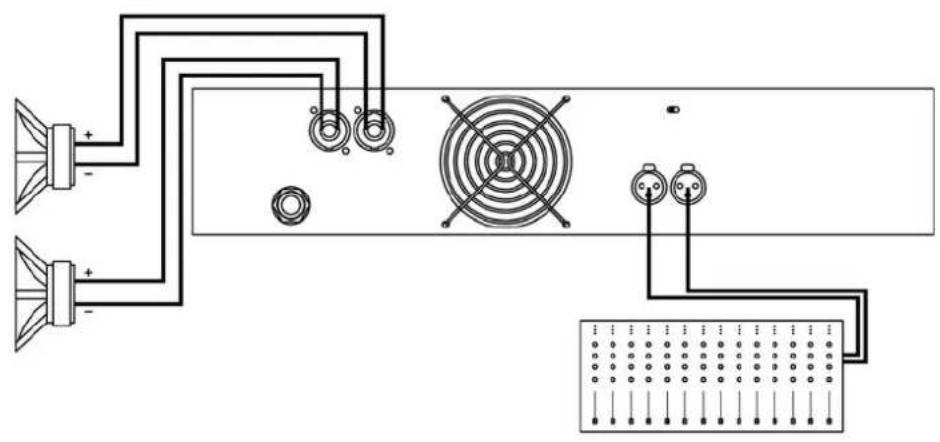

3.1.1 Mode Stéréo

Voir Fig. 3

• Sélectionner le mode "DUAL".
• Bancher les signaux d'entrée aux fiches XLR femelles de tous les canaux.
• Brancher les haut-parleurs sur les Speakon en respectant les polarités.
• Utiliser les atténuateurs d'entrée en face-avant pour régler le niveau de sortie de chaque canal.
• Les indicateurs LED afficheront le stade de chaque canal.

3.1.2 Mode Ponté (BRIDGE)

Voir Fig. 4

• Sélectionner le mode BRIDGE.
• Brancher le signal modulation sur le connecteur XLR (femelle) du Canaux "A". (ou Canaux "C" pour 4 canal
  modèles).
• Brancher les HP sur les (+1, -2) des Speakons de sortie du canaux A ou C. Le +1 est la borne positif dans ce mode de fonctionnement.
• Utilisser les atténuateur d'entrée du Canaux A (ou C pour 4 canaux modes) pour ajuster le signal de sortie.
• Les rangées de LED afficheront le niveau de sortie.

AVERTISSEMENT! Le “-” ne est pas masse!

3

Dual Channel

2 Ch models

Installation et mise en route

3.2 Troubleshooting

3.2 Dysfonctionnements éventuels

En cas d'utilisation incorrecte ou de dysfonctionnement, une ou plusieurs LED seront allumées pour indiquer la nature du problème.

Fonctionnement correct: SGNL Diode Verte allumée

ICL: .Fonctianement du Limiteur Intelligent d'écretage (voir page 10).

Aucun Signal n'arrive à l'Ampli.

Surchauffe: l'amplificateur a atteint sa plus haute température interne admissible. Le plus souvent ceci est dû à un blocage ou à l'obturation des voies de ventilation.

PMS: PMS Diode Orange allumée. Plusieurs anomalies peuvent déclencher cet affichage. Les plus courantes sont:

Systèmes de Protection

PMS™ - Power Management System

Ceci est un ensemble complet de protections qui surveille les paramètres principaux de l'ampli: état de l'impédance (charge), signal d'entrée, température, courant, etc. pour obtenir de l'alimentation la quantité précise minimum de courant et ainsi permettre à l'ampli de continuer à fonctionner en sécurité dans des conditions extrêmes, ou voire dangereuses au maintien de son intégrité électronique.

Ce système contrôle la quantité de courant que l'ampli peut utiliser dans les circonstances suivantes:

1.- Lors de la mise sous tension, ou la sortie est coupée jusqu'à ce que l'ampli est 100% prêt dans tous ses circuits. Ce processus est repeté, non seulement a la mise en marche, mais chaque fois que l'ampli se remet en fonctionnement.
2.- Quand la température interne de l'ampli est proche de la coupure automatique de sécurité, (thermal shutdown), dans des conditions de fonctionnement adverses. Dans ce cas, le système prend le contrôle, et oblige l'alimentation a ne délivrer que le courant nécessaire a maintenir le fonctionnement, au niveau que l'ampli est capable de maintenir à ce moment précis, dans des conditions données.
3.- Dans le cas de consommation excessive de courant. Cette éventualité ne se pressente que dans des conditions de laboratoire lors de tests prolongés avec des signaux sinusoidaux ou dans les cas de realimentation acoustique prolongée sur la scène. Ici le PMS prend le contrôle pour éviter d'endommager les haut-parleurs, de faire sauter les systèmes de protection du secteur ou même les fusibles.

ICL2™ - Limiteur Intelligent d'écrêtage

Le ICL2 de RAM Audio est un système anti-écrêtage qui permet un rendement des haut-parleurs optimisé et offre un meilleur résultat auditif quand l'écrêtage est pressent. Le ICL2 permet à la musique de garder son punch mais sauvegarde les haut-parleurs.

Le SOA est un système sentinelle qui limite de manière efficace le courant que l'ampli peut donner sous une charge inadéquate ou sous court-circuit direct. Ce système protège les transistors de sortie.

4.2 Data 4.2 Données techniques4.2
