Type de produit	Amplificateur de puissance 2 canaux (mode stéréo ou ponté)
Marque	Ram Audio
Modèle	Zetta 210
Alimentation	170-265 V AC, 50/60 Hz, classe I
Entrées audio	2 connecteurs XLR femelle (symétrique ou asymétrique)
Sorties haut-parleurs	2 connecteurs Speakon (mode stéréo) ou 1 Speakon (mode ponté)
Réglages	Atténuateurs de niveau par canal (crantés)
Indicateurs LED	Signal (vert), Clip (ICL, orange), Protection (PMS, orange), Power (bleu)
Protection	PMS (Power Management System), ICL2 (limiteur d'écrêtage), SOA (protection transistors)
Modes de fonctionnement	DUAL (stéréo), BRIDGE (ponté)
Refroidissement	Ventilation naturelle (ne pas obstruer)
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité, intervention par personnel qualifié seulement
Mise en parallèle	Possible via connecteurs XLR mâle pour chaîner plusieurs amplificateurs

FOIRE AUX QUESTIONS - Zetta 210 Ram Audio

Comment brancher l'amplificateur en mode stéréo ?

Sélectionnez le mode DUAL (interrupteur en position 'DUAL'). Branchez les signaux d'entrée sur les connecteurs XLR femelles des deux canaux. Connectez les haut-parleurs aux conecteurs Speakon en respectant les polarités (+1/-1). Utilisez les atténuateurs avant pour régler le niveau de chaque canal.

Comment brancher l'amplificateur en mode ponté (Bridge) ?

Sélectionnez le mode BRIDGE. Branchez le signal d'entrée sur le connecteur XLR du canal A (ou C pour modèles 4 canaux). Connectez le haut-parleur entre les bornes +1 et -2 du Speakon du canal A (ou C). Utilisez l'atténuateur du canal A pour régler le niveau de sortie.

Que signifie la LED 'Clip' allumée ?

La LED Clip (ICL) indique que le limiteur d'écrêtage intelligent ICL2 est actif. Cela signifie que l'amplificateur approche de l'écrêtage et le circuit réduit le gain pour protéger les haut-parleurs sans couper le signal.

Que signifie la LED 'PMS' orange ?

La LED PMS (Power Management System) indique une protection active. Les causes possibles : mise sous tension (attente de stabilisation), température interne élevée proche de la coupure thermique, ou consommation excessive de courant. Le système réduit la puissance pour maintenir un fonctionnement sûr.

L'amplificateur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est bien branché et que la prise secteur est sous tension (170-265 V AC). Assurez-vous que l'interrupteur est en position 'I'. Si la LED bleue ne s'allume pas, vérifiez le fusible (interne, à remplacer par un professionnel).

Comment câbler un signal asymétrique sur une entrée XLR ?

Pour un câblage asymétrique, reliez la broche 1 (masse) et la broche 3 (froid) ensemble à la masse, et la broche 2 (chaud) au signal. Si la broche 3 n'est pas reliée à la masse, une perte de 6 dB (75% de puissance) se produit.

L'amplificateur chauffe beaucoup, est-ce normal ?

Un échauffement modéré est normal. Cependant, si la LED 'PMS' s'allume ou si la protection thermique se déclenche, vérifiez que les ouïes de ventilation ne sont pas obstruées et que l'amplificateur n'est pas dans un espace confiné. Réduisez le niveau de volume si nécessaire.

Puis-je utiliser l'amplificateur avec des enceintes de 4 ohms ?

Oui, l'amplificateur est conçu pour fonctionner avec différentes impédances. Cependant, en mode bridge, veillez à respecter l'impédance minimale recommandée (consultez les spécifications techniques). Le système de protection SOA protège les transistors en cas de charge inadéquate.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil du secteur. Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas de solvants, d'abrasifs ou de produits liquides. Ne jamais introduire d'objets dans les ouvertures de ventilation.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Les pièces détachées et réparations doivent être effectuées par un technicien qualifié agréé par Ram Audio. Contactez le service après-vente Ram Audio ou un revendeur agréé. N'ouvrez jamais l'appareil vous-même (risque de choc électrique).

MODE D'EMPLOI Zetta 210 Ram Audio

Le trinagle ponctué du point d'exclamation central indique l'existence de composants internes affectant la sécurité de personnes non agréés par nos S.A.V..

Le symbole éclair indique la présence de points électriques internes non isolés.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Pour écarter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.

Afin d'éviter tout risque, ne pas ouvrir l'appareil. Ne confier l'entretien de l'appareil qu'à du personnel technique qualifié et agréé.

Appareil de Classe I.

INDEX

INHALTSVERZEICHNIS

TABLE DES MATIÈRES

1 Informations Générales

1.1 Introduction
1.2 Caractéristiques générales

2 Commandes et fonctions

2.1 Panneau avant
2.2 Panneau arrière

3 Installation et mise en route

3.1 Branchements
3.1.1 Mode DUAL
3.1.2 Mode BRIDGE
3.2 Dysfonctionnements éventuels et dépannage.

4 Spécifications

4.1 Systèmes de Protection
4.2 Données techniques

Commandes et Fonctions

2.1 Front Panel

See Figure 1

1 Atténuateurs de signal d'entrée crantés: réglage du niveau d'entrée indépendant sur chaque canal.
2 SIGNAL: indique la présence de signaux d'entrée. PMS: signalisation par LED de le fonctionnement de le système PMS (voir page 11). CLIP: signalisation par LED de le fonctionnement de le système ICL.
3 Power: Position I: Connecte l'appareil au courant, (LED Bleue allumée). Position O: Interruption de la mise sous tension.

1 Front Panel

Commandes et Fonctions

2.2 Rear Panel

See Figure 2

1 Connecteurs Neutrik® XLR (feme-Ile) d'entrée des signaux de modulation.
2 Speakon de sortie pour le branche-ment des HP.
3 Dual / Bridge: Sélecteur de mode pont (Bridge) ou stéréo. Pour controller le niveau de sortie, se servir du potentiomètre canal A.
□ Mains Power Cord: to connect the amplifier to the mains network. The color code is: Blue: Neutral Brown: Live, single phase Yellow-green: Protective Earth

2
Rear Panel

Installation et mise en service

3.1 Connections

Veillez à ce que l'interrupteur de mise en service soit en position "Off" avant de brancher l'appareil sur une prise secteur avec mise à la terre (170-265V AC). The colour code is:

Blue: Neutral

L'appareil peut fonctionner avec des signaux symétriques ou assymétriques.

La figure ci-dessous indique le câblage des connecteurs XLR pour les deux cas.

Câblage Symétrique: souder la broche 1 à la masse, la broche 2 au point chaud (+), et la broche 3 au point froid (-).

Câblage Assymétrique: souder les broches 1 et 3 à la masse, et la broche 2 au signal.

Balanced Wiring

1- Ground

2- Signal +

3- Signal -

Unbalanced Wiring

1- Ground

2- Signal

3- Ground

Important: Si on effectue le branche-ment d'un signal asymétrique sur le connecteur XLR sans relier la broche 3 à la masse, une perte de 6dB sera constatée, ce qui se traduira par une perte du 75% de la puissance de sortie.

Le amplificateurs est muni des connecteurs XLR mâle pour la mise en parallèle de plusieurs amplificateurs avec les mêmes signaux d'entrée.

Installation et mise en service

L'amplificateur peut fonctionner en mode stéréo ou ponté (Bridge). Le branchement est différent pour ces deux modes.

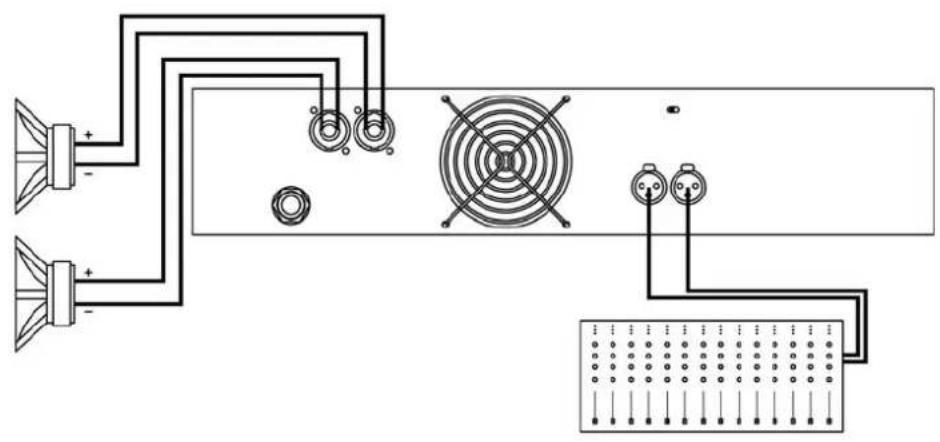

3.1.1 Mode Stéréo

Voir Fig. 3

• Sélectionner le mode "DUAL".
• Bancher les signaux d'entrée aux fiches XLR femelles de tous les canaux.
• Brancher les haut-parleurs sur les Speakon en respectant les polarités.
• Utiliser les atténuateurs d'entrée en face-avant pour régler le niveau de sortie de chaque canal.
• Les indicateurs LED afficheront le stade de chaque canal.

3.1.2 Mode Ponté (BRIDGE)

Voir Fig. 4

• Sélectionner le mode BRIDGE.
• Brancher le signal modulation sur le connecteur XLR (femelle) du Canaux "A". (ou Canaux "C" pour 4 canal
  modèles).
• Brancher les HP sur les (+1, -2) des Speakons de sortie du canaux A ou C. Le +1 est la borne positif dans ce mode de fonctionnement.
• Utilisser les atténuateur d'entrée du Canaux A (ou C pour 4 canaux modes) pour ajuster le signal de sortie.
• Les rangées de LED afficheront le niveau de sortie.

AVERTISSEMENT! Le “-” ne est pas masse!

3

Dual Channel

2 Ch models

Installation et mise en route

3.2 Troubleshooting

3.2 Dysfonctionnements éventuels

En cas d'utilisation incorrecte ou de dysfonctionnement, une ou plusieurs LED seront allumées pour indiquer la nature du problème.

Fonctionnement correct: SGNL Diode Verte allumée

ICL: .Fonctianement du Limiteur Intelligent d'écretage (voir page 10).

Aucun Signal n'arrive à l'Ampli.

Surchauffe: l'amplificateur a atteint sa plus haute température interne admissible. Le plus souvent ceci est dû à un blocage ou à l'obturation des voies de ventilation.

PMS: PMS Diode Orange allumée. Plusieurs anomalies peuvent déclencher cet affichage. Les plus courantes sont:

- L'ampli se trouve en situation de mise sous tension et les sorties se trouvent inhabilitées jusqu'à ce que tous les circuits soient prêts a fonctionner.

- L'ensemble de la température interne de l'ampli s'approche du point de mise en attente à cause de conditions de fonctionnement défavorables.

- Consommation de courant excessif.

Protection Systems

Systèmes de Protection

PMS™ - Power Management System

Ceci est un ensemble complet de protections qui surveille les paramètres principaux de l'ampli: état de l'impédance (charge), signal d'entrée, température, courant, etc. pour obtenir de l'alimentation la quantité précise minimum de courant et ainsi permettre à l'ampli de continuer à fonctionner en sécurité dans des conditions extrêmes, ou voire dangereuses au maintien de son intégrité électronique.

Ce système contrôle la quantité de courant que l'ampli peut utiliser dans les circonstances suivantes:

1.- Lors de la mise sous tension, ou la sortie est coupée jusqu'à ce que l'ampli est 100% prêt dans tous ses circuits. Ce processus est repeté, non seulement a la mise en marche, mais chaque fois que l'ampli se remet en fonctionnement.
2.- Quand la température interne de l'ampli est proche de la coupure automatique de sécurité, (thermal shutdown), dans des conditions de fonctionnement adverses. Dans ce cas, le système prend le contrôle, et oblige l'alimentation a ne délivrer que le courant nécessaire a maintenir le fonctionnement, au niveau que l'ampli est capable de maintenir à ce moment précis, dans des conditions données.
3.- Dans le cas de consommation excessive de courant. Cette éventualité ne se pressente que dans des conditions de laboratoire lors de tests prolongés avec des signaux sinusoidaux ou dans les cas de realimentation acoustique prolongée sur la scène. Ici le PMS prend le contrôle pour éviter d'endommager les haut-parleurs, de faire sauter les systèmes de protection du secteur ou même les fusibles.

ICL2™ - Limiteur Intelligent d'écrêtage

Le ICL2 de RAM Audio est un système anti-écrêtage qui permet un rendement des haut-parleurs optimisé et offre un meilleur résultat auditif quand l'écrêtage est pressent. Le ICL2 permet à la musique de garder son punch mais sauvegarde les haut-parleurs.

Le SOA est un système sentinelle qui limite de manière efficace le courant que l'ampli peut donner sous une charge inadéquate ou sous court-circuit direct. Ce système protège les transistors de sortie.

4.2 Data 4.2 Données techniques4.2
