Type de produit	Récepteur amplificateur
Marque	Ram Audio
Modèle	Zetta 215
Catégorie	Récepteur
Nombre de canaux	2 (stéréo ou pont)
Alimentation	170-265 V AC, 50/60 Hz
Connecteurs d'entrée	XLR femelle (symétrique/asymétrique)
Connecteurs de sortie	Speakon
Atténuateurs d'entrée	Potentiomètres crantés par canal
Indicateurs LED	Signal, Clip, PMS, Protection
Modes de fonctionnement	Stéréo (DUAL) ou pont (BRIDGE)
Systèmes de protection	PMS (gestion de puissance), ICL (limiteur d'écrêtage), SOA (protection transistor)
Mise en marche	Interrupteur marche/arrêt avec LED bleue
Câblage d'entrée symétrique	Broche 1 masse, broche 2 chaud, broche 3 froid
Câblage d'entrée asymétrique	Broches 1 et 3 à la masse, broche 2 au signal
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Appareil de classe I, ne pas ouvrir, intervention par personnel qualifié uniquement
Pays d'origine	Non spécifié
Dimensions (L x H x P)	Non spécifié
Poids	Non spécifié

FOIRE AUX QUESTIONS - Zetta 215 Ram Audio

Comment brancher l'amplificateur en mode stéréo ?

Placez le sélecteur sur DUAL. Branchez les signaux d'entrée aux prises XLR femelles de chaque canal. Connectez les haut-parleurs aux sorties Speakon en respectant les polarités. Utilisez les atténuateurs d'entrée en façade pour régler le niveau de chaque canal.

Comment brancher en mode pont (BRIDGE) ?

Sélectionnez le mode BRIDGE. Branchez le signal d'entrée sur le connecteur XLR femelle du canal A (ou C pour les modèles 4 canaux). Connectez les haut-parleurs sur les bornes +1 et -2 du Speakon de sortie du canal A (ou C). Utilisez l'atténuateur d'entrée du canal A (ou C) pour régler le niveau. Attention : le -2 n'est pas la masse !

Que signifient les LED PMS et ICL ?

La LED PMS (Power Management System) s'allume en orange en cas de mise sous tension, de température élevée ou de consommation excessive. La LED ICL (Intelligent Clip Limiter) s'allume lorsque le limiteur d'écrêtage est actif pour protéger les haut-parleurs.

Que faire si l'amplificateur chauffe trop ?

Vérifiez que les voies de ventilation ne sont pas obstruées. Si la surchauffe persiste, réduisez le niveau de sortie ou le nombre de haut-parleurs. Le système PMS réduit automatiquement la puissance pour protéger l'amplificateur.

Comment connecter des signaux asymétriques ?

Pour un câblage asymétrique, reliez les broches 1 et 3 du connecteur XLR à la masse, et la broche 2 au signal. Si la broche 3 n'est pas reliée à la masse, vous perdrez 6 dB (75 % de la puissance de sortie).

Puis-je utiliser l'amplificateur avec un seul canal ?

Oui, en mode stéréo (DUAL), chaque canal fonctionne indépendamment. Vous pouvez n'utiliser qu'un seul canal si vous le souhaitez. Assurez-vous que les atténuateurs de l'autre canal sont au minimum pour éviter le bruit.

Comment régler le niveau de sortie ?

Utilisez les potentiomètres crantés sur la face avant, un par canal. Tournez-les dans le sens horaire pour augmenter le niveau. Les LED SIGNAL et CLIP vous indiquent le niveau d'entrée et l'écrêtage éventuel.

Que faire si la LED SIGNAL ne s'allume pas ?

Vérifiez que le signal d'entrée est présent et que les câbles sont correctement branchés. Si la LED reste éteinte, l'amplificateur ne reçoit aucun signal. Contrôlez également les réglages des atténuateurs.

L'amplificateur a-t-il une protection contre les courts-circuits ?

Oui, le système SOA (Safe Operating Area) limite le courant en cas de charge inadéquate ou de court-circuit direct, protégeant ainsi les transistors de sortie.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs. Évitez toute pénétration d'humidité dans l'appareil.

MODE D'EMPLOI Zetta 215 Ram Audio

Le trinagle ponctué du point d'exclamation central indique l'existence de composants internes affectant la sécurité de personnes non agrées par nos S.A.V..

Le symbole éclair indique la présence de points électriques internes non isolés.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Pour écarter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.

Afin d'eviter tout risque, ne pas ouvrir l'appareil. Ne confier l'entretien de l'appareil qu'a du personnel technique qualifié et agreé.

Appareil de Classe I.

INDEX

INHALTSVERZEICHNIS

TABLE DES MATIÈRES

2 Commandes et fonctions

2.1 Panneau avant
2.2 Panneau arrête

3 Installation et mise en route

3.1 Branchements
3.1.1 Mode DUAL
3.1.2 Mode BRIDGE
3.2 Dysfonctionnements eventuels et depannage.

4 Specifications

4.1 Systèmes de Protection
4.2 Données techniques

Commandes et Fonctions

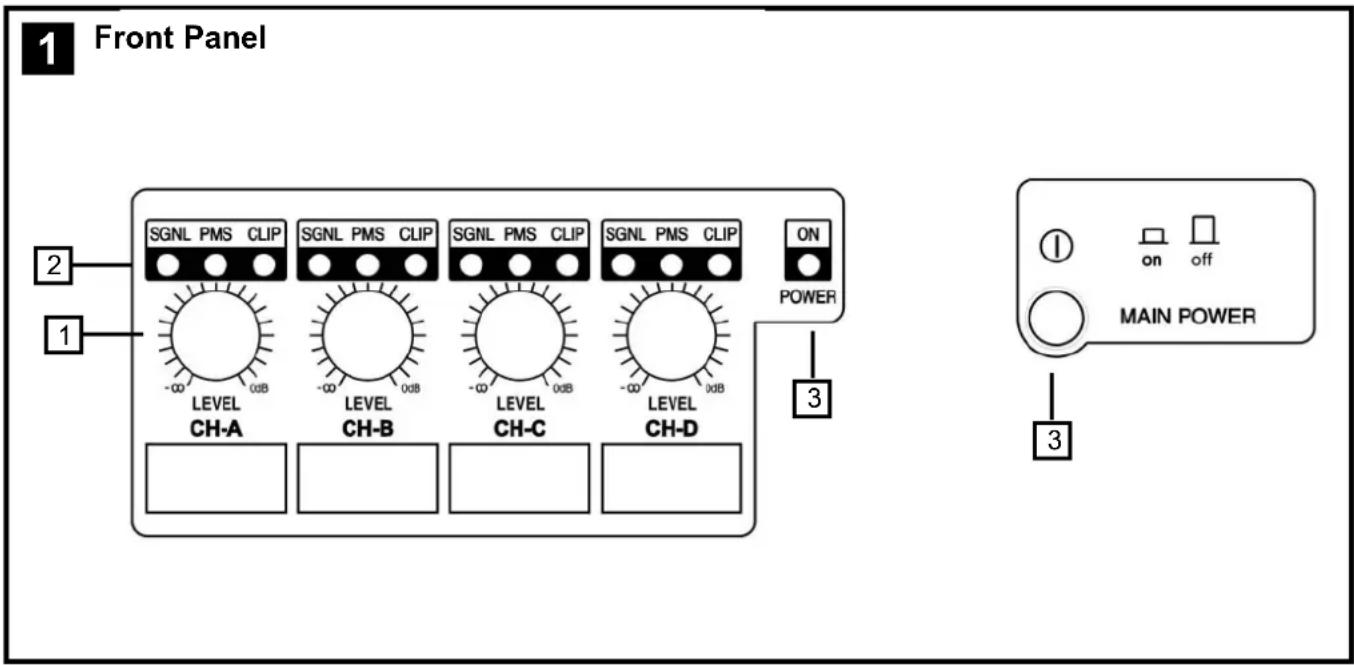

2.1 Front Panel

See Figure 1

1 Attenuateurs de signal d'entrée crantés: réglage du niveau d'entrée indépendant sur chaque canal.
2 SIGNAL: indique la presence de signaux d'entrée.
PMS: signalisation par LED de le fonctionnement de le système PMS (voir page 11).
CLIP: signalisation par LED de le fonctionnement de le système ICL.
3 Power: Position I: Connecte l'appareil au courant, (LED Bleue allumée). Position O: Interruption de la mise sous tension.

Commandes et Fonctions

2.2 Rear Panel

See Figure 2

Connecteurs Neutrik XLR (femmeille) d'entrée des signaux de modulation.

Speakon de sortie pour le branchement des HP.

Dual / Bridge: Selecteur de mode pont (Bridge) ou stéreo. Pour contrclter le niveau de sortie, se servir du potentiomètre canal A.

Installation et mise en service

3.1 Connections

Veillez à ce que l'interrupteur de mise en service soit en position "Off" avant de brancher l'appareil sur une prise secteur avec mise à la terre (170-265V

AC). The colour code is:

Blue: Neutral

L'appareil peut fonctionner avec des signaux symétriques ou assymétriques.

La figure ci-dessous indique le câblage des connecteurs XLR pour les deux cas.

Câblage Symétrique: souder la broche 1 à la masse, la broche 2 au point chaud (+), et la broche 3 au point froid (-).

Câblage Assymétrique: souder les broches 1 et 3 à la masse, et la broche 2 au signal.

Balanced Wiring

1- Ground
2-Signal +
3-Signal -

Unbalanced Wiring

Important: Si on effectue le branchement d'un signal asymétrique sur le connecteur XLR sans relier la broche 3 à la masse, une perte de 6dB sera constatée, ce qui se traduira par une perte du 75% de la puissance de sortie.

Le amplificateurs est muni des connecteurs XLR male pour la mise en parallele de plusieurs amplificateurs avec les mêmes signaux d'entrée.

Installation et mise en service

L'amplificateur peut fonctionner en mode stéreo ou ponte (Bridge). Le branchement est différent pour ces deux modes.

3.1.1 Mode Stereo

Voir Fig. 3

• Sélectionner le mode "DUAL".

• Bancher les signaux d'entrée aux fiches XLR fémelles de tous les canaux.

• Brancher les haut-parleurs sur les Speakon en respectant les polarités.

• Utiliser les attenuateurs d'entrée en face-avant pour régler le niveau de sortie de chaque canal.
• Les indicateurs LED afficheront le stade de chaque canal.

3.1.2 Mode Ponte (BRIDGE)

Voir Fig. 4

• Sélectionner le mode BRIDGE.
• Brancher le signal modulation sur le connecteur XLR (femelle) du Canaux "A". (ou Canaux "C" pour 4 canal
  modèles).
• Brancher les HP sur les (+1, -2) des Speakons de sortie du canaux A ou C. Le +1 est la borne positif dans ce mode de fonctionnement.
• Utilisser les attenuateur d'entrée du Canaux A (ou C pour 4 canaux modèles) pour ajuster le signal de sortie.
• Les rangiées de LED afficheront le niveau de sortie.

AVERTISSEMENT! Le“-ne est pas masse!

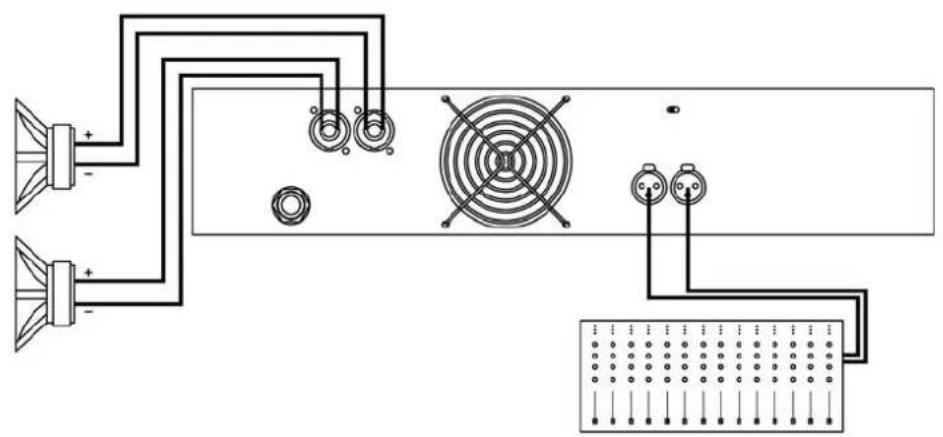

Dual Channel

2 Ch models

Bridge Mode

2 Ch models

Dual Channel

4 Channel models

Bridge Mode

4 Channel models

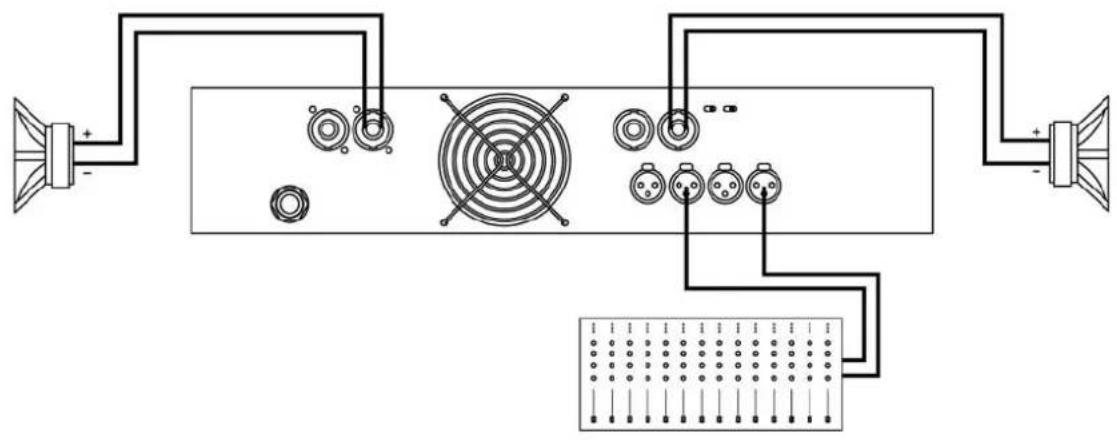

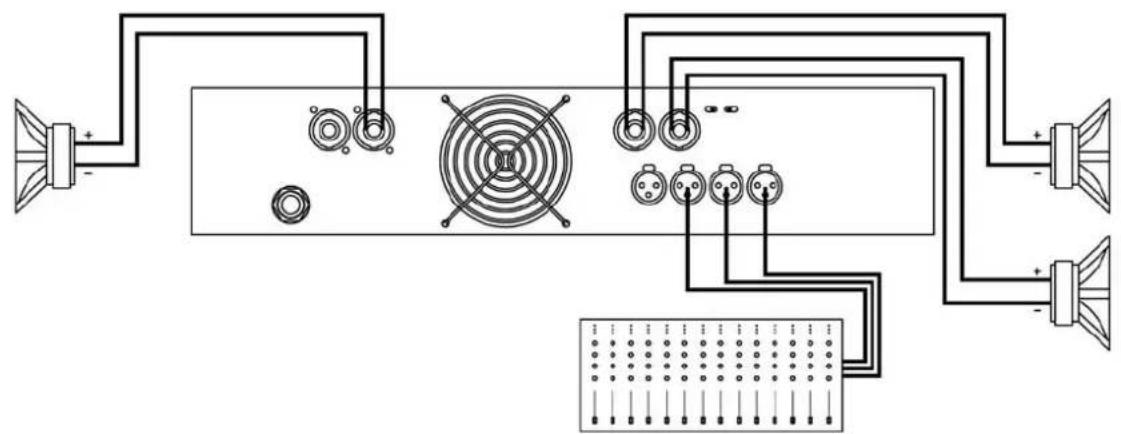

Bridge + Dual Mode

3 Channels Mode

Installation et mise en route

3.2 Troubleshooting

3.2 Dysfonctionnements évventuels

En cas d'utilisation incorrecte ou de dysfonctionnement, une ou plusieurs LED seront allumées pour indiquer la nature du problème.

PMSSGNIP

Fonctionnement correct: SGNL Diode Verte allumée

PMSSGNUP

ICL: .Fonctianement du Limiteur Intelligent d'ecretage (voir page 10).

PMSSGOLIP

Aucun Signal n'arrive à l'Ampli.

PMSSGNIP

Surchauffe: l'amplificateur a atteint sa plus haute tempereature interne admissible. Le plus souvent ceci est du a un blocage ou a l'obturation des voies de ventilation.

PMSSGNIP

PMS: PMS Diode Orange allumée.
Plusieurs anomalies peuvent déclencher cet affichage. Les plus courantes sont:

• L'ampli se trouve en situation de mise sous tension et les sorties se trouvent inhabituelles jusqu'à ce que tous les cir-cuits soient prêts a fonctionner.
• L'ensemble de la température interne de l'ampli s'approche du point de mise en attente à cause de conditions de fonctionnement défavorables.
  -Consommation de courant excessif.

Protection Systems

Systèmes de Protection

Ceci est un ensemble complét de protections qui surveille les paramétres principaux de l'ampli: état de l'impédance (charge), signal d'entrée, température, courant, etc. pour obtenir de l'alimentation la quantité précise minimum de courant et ainsi permettre à l'ampli de continuer à fonctionner en sécurité dans des conditions extrés, ou voire dangereuses au maintain de son intégritélectronique.

Ce système contrôle la quantité de courant que l'ampli peut utiliser dans les circontances suivantes:

1.- Lors de la mise sous tension, ou la sortie est coupée jusqu'à ce que l'ampli est 100% prét dans tous ses circuits. Ce processus est repeité, non seulement à la mise en marche, mais chaque fois que l'ampli se remet en fonctionnement.
2.- Quand la température interne de l'ampli est proche de la coupure automatique de sécurité, (thermal shutdown), dans des conditions de fonctionnement adverses. Dans ce cas, le système prend le contrôle, et oblige l'alimentation a ne délivrer que le courant nécessaire a maintainir le fonctionnement, au niveau que l'ampli est capable de maintenir a ce moment précis, dans des conditions données.
3.- Dans le cas de consommation excessive de courant. Cette évientalité ne se presente que dans des conditions de laboratoire lors de tests prolongés avec des signaux sinusoidaux ou dans les cas de realimentation acoustique prolongée sur la scene. Ici le PMS prend le contrôle pour éviter d'endommager les haut-parleurs, de faire sauter les systèmes de protection du secteur ou même les fusibles.

ICL2TM - Limiteur Intelligent d'écrétage

Le ICL2 de RAM Audio est un système anti-échéage qui permet un rendement des haut-parleurs optimé et offre un meilleur résultat auditif quand l'échéage est present. Le ICL2 permet à la musique de garder son punch mais sauvégarde les haut-parleurs.

Le SOA est un système sentinelelle qui limite de manière efficace le courant que l'ampli peut donner sous une charge inadéquate ou sous court-circuit direct. Ce système protège les transistors de sortie.
