Caractéristiques	Détails
Type de produit	Récepteur audio
Puissance de sortie	9000 Watts
Impédance	4 Ohms
Connectivité	Entrées XLR, RCA
Dimensions	Standard 19 pouces, 2U
Poids	Environ 10 kg
Utilisation recommandée	Concerts, événements en direct, installations fixes
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Protection contre les surcharges, ventilation adéquate
Garantie	Vérifier auprès du revendeur
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - W 9000 Ram Audio

Comment réinitialiser le Ram Audio W 9000 ?

Pour réinitialiser le Ram Audio W 9000, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation situé à l'arrière tout en le rallumant. Relâchez le bouton après 5 secondes.

Pourquoi le son est-il distordu sur le Ram Audio W 9000 ?

La distorsion du son peut être causée par un niveau de volume trop élevé ou des connexions de câbles défectueuses. Vérifiez vos connexions et réduisez le volume si nécessaire.

Comment connecter le Ram Audio W 9000 à un système de son ?

Utilisez des câbles audio appropriés pour connecter les sorties du Ram Audio W 9000 aux entrées de votre système de son. Assurez-vous que tous les appareils sont éteints avant de faire les connexions.

Quel est le poids du Ram Audio W 9000 ?

Le Ram Audio W 9000 pèse environ 10 kg.

Le Ram Audio W 9000 prend-il en charge les connexions Bluetooth ?

Non, le Ram Audio W 9000 ne prend pas en charge les connexions Bluetooth. Il nécessite des connexions filaires.

Que faire si le Ram Audio W 9000 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez également d'utiliser un autre câble d'alimentation ou une autre prise.

Comment régler les niveaux de sortie sur le Ram Audio W 9000 ?

Utilisez les boutons de réglage de volume situés sur le panneau avant pour ajuster les niveaux de sortie selon vos préférences.

Le Ram Audio W 9000 est-il compatible avec les haut-parleurs de 8 ohms ?

Oui, le Ram Audio W 9000 est compatible avec des haut-parleurs de 4 à 8 ohms.

Comment mettre à jour le firmware du Ram Audio W 9000 ?

Visitez le site web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Où puis-je trouver le manuel d'utilisation du Ram Audio W 9000 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Ram Audio dans la section support.

MODE D'EMPLOI W 9000 Ram Audio

Pour écarter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.

Afin d'éviter tout risque, ne pas ouvrir l'appareil. Ne confier l'entretien de l'appareil qu'à du personnel technique qualifié et agréé.

Appareil de Classe I.

IMPORTANT:

1 Informations Générales

1.1 Introduction
1.2 Caractéristiques générales

2 Commandes et fonctions

2.1 Panneau avant
2.2 Panneau arrière

3 Installation et mise en route

3.1 Branchements
3.1.1 Mode DUAL
3.1.2 Mode LINK
3.1.3 Mode BRIDGE
3.2 Configuration
3.3 Dysfonctionnements éventuels et dépannage.

4 Spécifications

4.1 Systèmes de Protection
4.2 Données techniques

Informations Générales

1.1 Introduction

Commandes et Fonctions

2.1 Front Panel

See Figure

Configuration et Atténuateurs de signal d'entrée crantés: réglage du niveau d'entrée indépendant sur chaque canal. Voir page 10.
2 SIGNAL: indique la présence de signaux d'entrée. TEMP: signalisation par LED de temperature excessive. PMS: signalisation par LED de le fonctionnement de le système PM (voir page 13). ICL: signalisation par LED de le fonctionnement de le système ICL (voir page 13).
3 Power: Position I: Connecte l'appareil au courant, (LED Bleue allumée). Position O: Interruption de la mise sous tension. Position II (optional): Mode stand-by, la mise sous tension s'effectue a distance via Ethernet, (LED Orange allumée).
4 Display: voir page 10.
5 USB Connector for firmware upgrade and optional DSP control.

1 Front Panel PFC High Efficiency Heavy Duty Power Amplifier 1- Top+Sub 32dB Link+Brdg -3dB -3dB 0dB 0dB 4 W SERIES CH-A CH-B CH-C CH-D MENU LEVEL LEVEL LEVEL LEVEL SIG TEMP PMS ICL SIG TEMP PMS ICL SIG TEMP PMS ICL 2 USB RAM Audio Model W12004 POWER ON STBY 3

Commandes et Fonctions

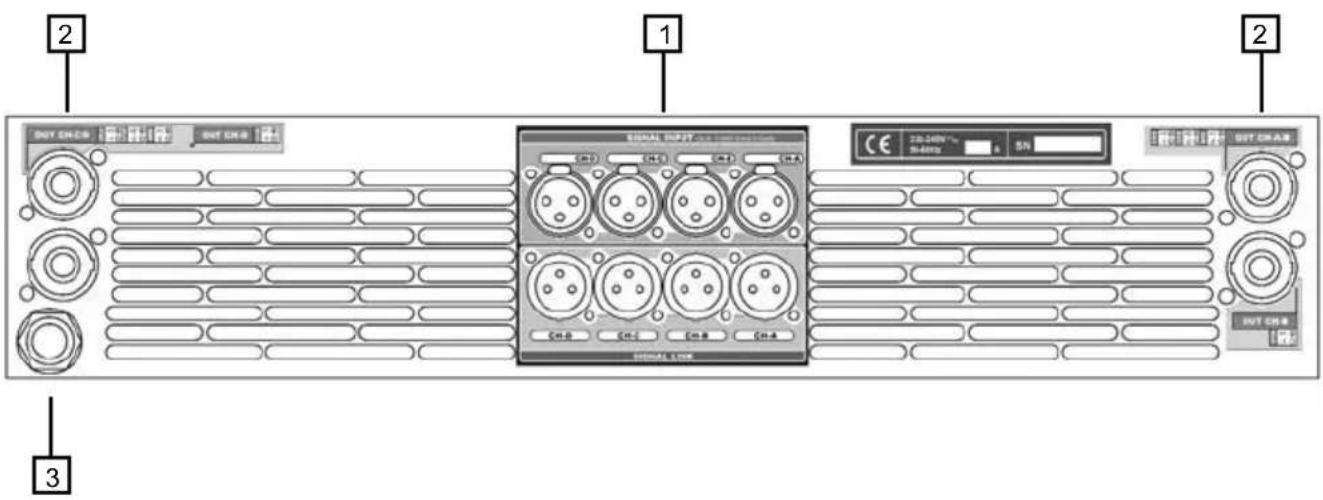

2.2 Rear Panel

See Figure 2

Connecteurs Neutrik® XLR (femelle) d'entrée des signaux de modulation.
Connecteurs Neutrik® XLR (mâle), sortie des signaux d'entrée pour la mise en parallèle d'autres amplis.
2 Speakon de sortie pour le branche-ment des HP.
3 Mains Power Cord: to connect the amplifier to the mains network. The color code is: Blue: Neutral Brown: Live, single phase Yellow-green: Protective Earth

2 Rear Panel

2 OUT CHC00 OUT CHC01 1 1 2 OUT CHC02 OUT CHC03 CE 20-24V~ 54-60Hz SN OUT CHA0 OUT CHA1 OUT CHA2 3

Installation et mise en service

3.1 Connections

Veillez à ce que l'interrupteur de mise en service soit en position "Off" avant de brancher l'appareil sur une prise secteur avec mise à la terre (170-265V

AC). The colour code is:

Blue: Neutral

L'appareil peut fonctionner avec des signaux symétriques ou assymétriques.

La figure ci-dessous indique le câblage des connecteurs XLR pour les deux cas.

Câblage Symétrique: souder la broche 1 à la masse, la broche 2 au point chaud (+), et la broche 3 au point froid (-).

Câblage Assymétrique: souder les broches 1 et 3 à la masse, et la broche 2 au signal.

Balanced Wiring

1- Ground

2- Signal +

3- Signal -

Unbalanced Wiring

1- Ground

2- Signal

3- Ground

Important: Si on effectue le branche-ment d'un signal asymétrique sur le connecteur XLR sans relier la broche 3 à la masse, une perte de 6dB sera constatée, ce qui se traduira par une perte du 75% de la puissance de sortie.

Le amplificateurs est muni des connec- teurs XLR mâle pour la mise en parallèle de plusieurs amplificateurs avec les mêmes signaux d'entrée.

Installation et mise en service

L'amplificateur peut fonctionner en mode stéréo, parallèle ou ponté (Bridge). Le branchement est différent pour ces trois modes.

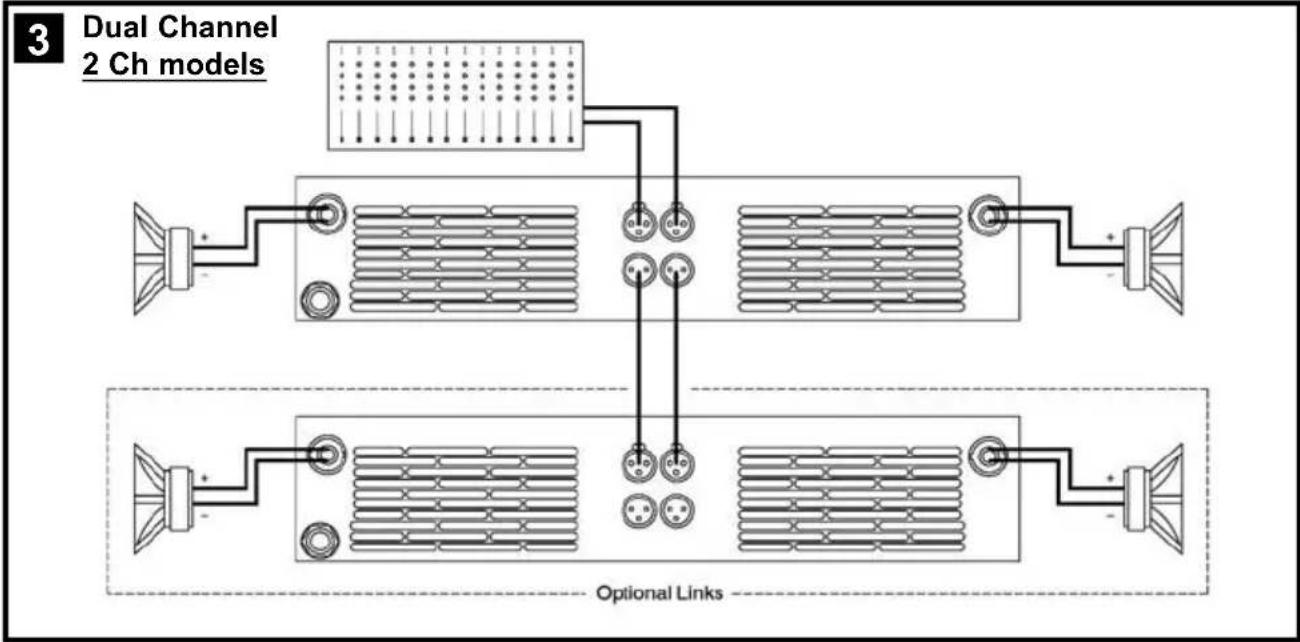

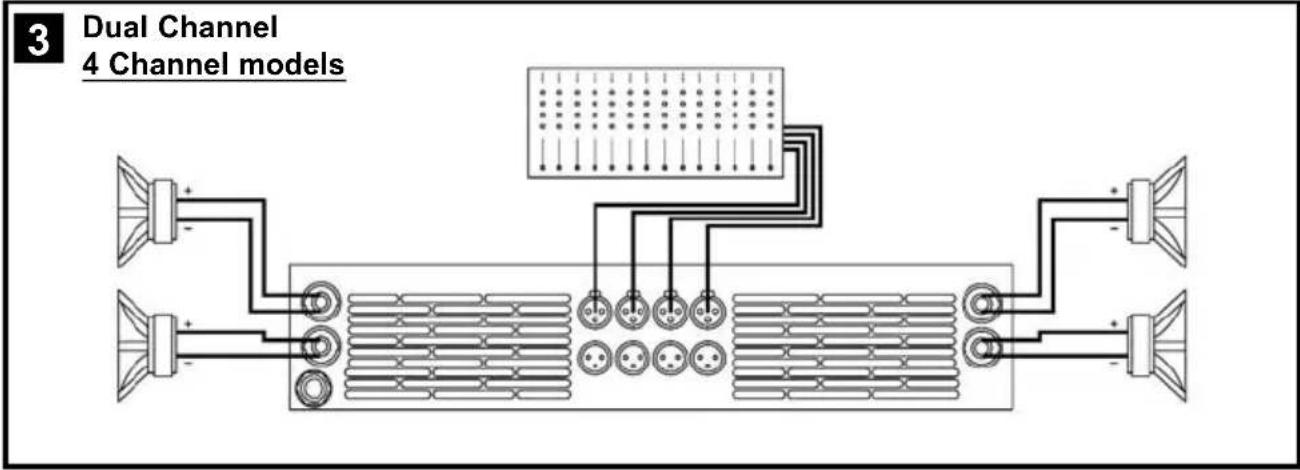

3.1.1 Mode Stéréo

Voir Fig. 3

• Sélectionner le mode "DUAL".
• Selectionnez le sensibilité choisie (réglage usine 32dB).
• Bancher les signaux d'entrée aux fiches XLR femelles de touts les canaux.
• Brancher les haut-parleurs sur les Speakon en respectant les polarités.
• Utiliser les atténuateurs d'entrée en face-avant pour régler le niveau de sortie de chaque canal.
• Les indicateurs LED afficheront le stade de chaque canal.

3.1.2 Mode LINK

Voir Fig. 4

- Utiliser l'ampli comme en mode Dual mais avec le entrée de signal "linked" au le canal consécutif.

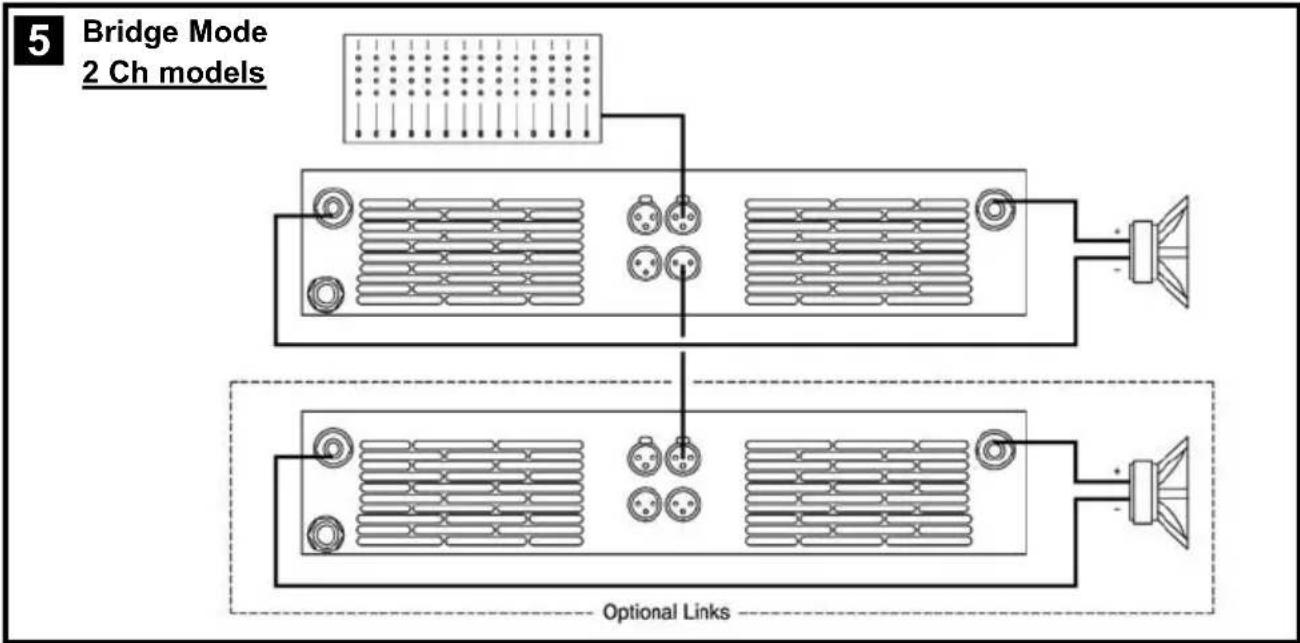

3.1.3 Mode Ponté (BRIDGE)

Voir Fig. 5

• Sélectionner le mode BRIDGE (voir page 9).
• Selectionnez le sensibilité choisie (réglage usine 32dB)
• Brancher le signal modulation sur le connecteur XLR (femelle) du Canaux "A". (ou Canaux "C" pour 4 canal modèles).
• Brancher les HP sur les (+1, -2) des Speakons de sortie du canaux A ou C. Le +1 est la borne positif dans ce mode de fonctionnement.
• Utilisser les atténuateur d'entrée du Canaux A (ou C pour 4 canaux modes) pour ajuster le signal de sortie.
• Les rangées de LED afficheront le niveau de sortie.

AVERTISSEMENT! Le “-” ne est pas masse!

Installation et mise en route

3.3 Troubleshooting

3.3 Dysfonctionnements éventuels

En cas d'utilisation incorrecte ou de dysfonctionnement, une ou plusieurs LED seront allumées pour indiquer la nature du problème.

Fonctionnement correct: SGNL Diode Verte allumée

ICL: .Fonctianement du Limiteur Intelligent d'écretage (voir page 10).

Aucun Signal n'arrive à l'Ampli.

Surchauffe: l'amplificateur a atteint sa plus haute température interne admissible. Le plus souvent ceci est dû à un blocage ou à l'obturation des voies de ventilation.

PMS: PMS Diode Orange allumée. Plusieurs anomalies peuvent déclencher cet affichage. Les plus courantes sont:

- L'ampli se trouve en situation de mise sous tension et les sorties se trouvent inhabilitées jusqu'à ce que tous les circuits soient prêts a fonctionner.

- L'ensemble de la température interne de l'ampli s'approche du point de mise en attente à cause de conditions de fonctionnement défavorables.

- Consommation de courant excessif.

Protection Systems

Systèmes de Protection

PMS™ - Power Management System

Ceci est un ensemble complet de protections qui surveille les paramètres principaux de l'ampli: état de l'impédance (charge), signal d'entrée, température, courant, etc. pour obtenir de l'alimentation la quantité précise minimum de courant et ainsi permettre à l'ampli de continuer à fonctionner en sécurité dans des conditions extrêmes, ou voire dangereuses au maintien de son intégrité électronique.

Ce système contrôle la quantité de courant que l'ampli peut utiliser dans les circonstances suivantes:

1.- Lors de la mise sous tension, ou la sortie est coupée jusqu'à ce que l'ampli est 100% prêt dans tous ses circuits. Ce processus est repeté, non seulement a la mise en marche, mais chaque fois que l'ampli se remet en fonctionnement.

2.- Quand la température interne de l'ampli est proche de la coupure automatique de sécurité, (thermal shutdown), dans des conditions de fonctionnement adverses. Dans ce cas, le système prend le contrôle, et oblige l'alimentation a ne délivrer que le courant nécessaire a maintenir le fonctionnement, au niveau que l'ampli est capable de maintenir à ce moment précis, dans des conditions données.
3.- Dans le cas de consommation excessive de courant. Cette éventualité ne se pressente que dans des conditions de laboratoire lors de tests prolongés avec des signaux sinusoidaux ou dans les cas de realimentation acoustique prolongée sur la scène. Ici le PMS prend le contrôle pour éviter d'endommager les haut-parleurs, de faire sauter les systèmes de protection du secteur ou même les fusibles.

ICL™ - Limiteur Intelligent d'écrêtage

Le ICL2 de RAM Audio est un système anti-écrêtage qui permet un rendement des haut-parleurs optimisé et offre un meilleur résultat auditif quand l'écrêtage est pressent. Le ICL2 permet à la musique de garder son punch mais sauvegarde les haut-parleurs.

SSP ™ - SOA Sentry Protection

Le SOA est un système sentinelle qui limite de manière efficace le courant que l'ampli peut donner sous une charge inadéquate ou sous court-circuit direct. Ce système protège les transistors de sortie.
