W 12044 - Recepteur Ram Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance professionnel
Marque	Ram Audio
Modèle	W 12044
Catégorie	Récepteur / Amplificateur
Alimentation	170-265 V AC, 50/60 Hz (monophasé)
Modes de fonctionnement	Stéréo (DUAL), Parallèle (LINK), Ponté (BRIDGE)
Connecteurs d'entrée	Neutrik XLR femelle (symétrique/asymétrique)
Connecteurs de sortie	Speakon (pour haut-parleurs)
Connecteurs de liaison	Neutrik XLR mâle pour parallélisation
Protections intégrées	PMS (Power Management System), ICL (Limiteur Intelligent d'écrêtage), SSP (SOA Sentry Protection)
Indicateurs LED	SIG (signal), TEMP (température), PMS, ICL, Power (bleu/orange)
Réglages	Atténuateurs de niveau d'entrée par canal (crantés)
Classe électrique	Classe I (mise à la terre obligatoire)
Affichage	Écran digital (menu de configuration)
Connecteur USB	Pour mise à jour firmware et contrôle DSP optionnel
Sensibilité d'entrée	32 dB (réglage usine)
Ventilation	Ne pas obstruer les voies de ventilation
Entretien	Nettoyage extérieur avec chiffon sec ; confier l'intérieur à un technicien qualifié
Sécurité	Ne pas exposer à la pluie/humidité ; ne pas ouvrir
Form factor	Rack 19 pouces, hauteur 2U (estimation)

FOIRE AUX QUESTIONS - W 12044 Ram Audio

Comment brancher l'amplificateur en mode stéréo ?

Sélectionnez le mode DUAL sur le panneau arrière. Branchez les signaux d'entrée sur les connecteurs XLR femelles de chaque canal. Connectez les haut-parleurs aux prises Speakon en respectant les polarités. Réglez le niveau avec les atténuateurs en face avant.

Quels sont les différents modes de fonctionnement disponibles ?

L'amplificateur peut fonctionner en mode Stéréo (DUAL), Parallèle (LINK) et Ponté (BRIDGE). Le mode DUAL utilise chaque canal indépendamment, le mode LINK couple deux canaux, et le mode BRIDGE combine deux canaux pour une puissance plus élevée sur une seule sortie.

Comment connecter plusieurs amplificateurs en parallèle ?

Utilisez les connecteurs XLR mâle situés sur le panneau arrière. Ces sorties reproduisent le signal d'entrée pour le transmettre à un autre amplificateur. Assurez-vous que l'impédance totale de charge reste compatible.

Que signifie le voyant PMS orange allumé ?

Le voyant PMS (Power Management System) indique que l'amplificateur fonctionne en mode de gestion de puissance. Cela peut se produire lors de la mise sous tension, en cas de température élevée ou de consommation excessive de courant. L'appareil continue de fonctionner mais avec une puissance réduite pour éviter les dommages.

Comment interpréter le voyant ICL ?

Le voyant ICL (Intelligent Clip Limiter) s'allume lorsque le limiteur d'écrêtage est actif. Cela signifie que le signal d'entrée est trop fort et que le circuit réduit l'écrêtage pour protéger les haut-parleurs tout en maintenant un bon rendu sonore.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur une prise secteur avec mise à la terre (170-265 V AC). Assurez-vous que l'interrupteur d'alimentation est en position I. Si le voyant bleu ne s'allume pas, testez une autre prise ou consultez un technicien qualifié.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux pour essuyer l'extérieur. N'utilisez jamais de produits liquides ou abrasifs. Ne tentez pas de nettoyer l'intérieur ; confiez-le à un technicien agréé.

Que faire en cas de surchauffe ?

Le voyant TEMP rouge s'allume. Vérifiez que les voies de ventilation ne sont pas obstruées et que l'amplificateur n'est pas exposé à une source de chaleur. L'appareil réduira automatiquement sa puissance ou se mettra en sécurité. Laissez-le refroidir avant de le réutiliser.

Puis-je utiliser des câbles asymétriques avec cet amplificateur ?

Oui, mais le câblage doit être adapté : soudez les broches 1 et 3 à la masse, et la broche 2 au signal. Si la broche 3 n'est pas reliée à la masse, vous perdrez 6 dB, soit 75 % de la puissance de sortie.

Comment mettre à jour le firmware ?

Connectez un câble USB entre l'amplificateur et un ordinateur. Utilisez le logiciel fourni par Ram Audio pour installer la mise à jour. Consultez la notice pour les instructions détaillées. Cela permet également de contrôler les options DSP si votre modèle en est équipé.

MODE D'EMPLOI W 12044 Ram Audio

Pour écarter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.

Afin d'éviter tout risque, ne pas ouvrir l'appareil. Ne confier l'entretien de l'appareil qu'à du personnel technique qualifié et agréé.

Appareil de Classe I.

IMPORTANT:

1 Informations Générales

1.1 Introduction
1.2 Caractéristiques générales

2 Commandes et fonctions

2.1 Panneau avant
2.2 Panneau arrière

3 Installation et mise en route

3.1 Branchements
3.1.1 Mode DUAL
3.1.2 Mode LINK
3.1.3 Mode BRIDGE
3.2 Configuration
3.3 Dysfonctionnements éventuels et dépannage.

4 Spécifications

4.1 Systèmes de Protection
4.2 Données techniques

Informations Générales

1.1 Introduction

Commandes et Fonctions

2.1 Front Panel

See Figure

Configuration et Atténuateurs de signal d'entrée crantés: réglage du niveau d'entrée indépendant sur chaque canal. Voir page 10.
2 SIGNAL: indique la présence de signaux d'entrée. TEMP: signalisation par LED de temperature excessive. PMS: signalisation par LED de le fonctionnement de le système PM (voir page 13). ICL: signalisation par LED de le fonctionnement de le système ICL (voir page 13).
3 Power: Position I: Connecte l'appareil au courant, (LED Bleue allumée). Position O: Interruption de la mise sous tension. Position II (optional): Mode stand-by, la mise sous tension s'effectue a distance via Ethernet, (LED Orange allumée).
4 Display: voir page 10.
5 USB Connector for firmware upgrade and optional DSP control.

1 Front Panel PFC High Efficiency Heavy Duty Power Amplifier 1- Top+Sub 32dB Link+Brdg -3dB -3dB 0dB 0dB 4 W SERIES CH-A CH-B CH-C CH-D MENU LEVEL LEVEL LEVEL LEVEL SIG TEMP PMS ICL SIG TEMP PMS ICL SIG TEMP PMS ICL 2 USB RAM Audio Model W12004 POWER ON STBY 3

Commandes et Fonctions

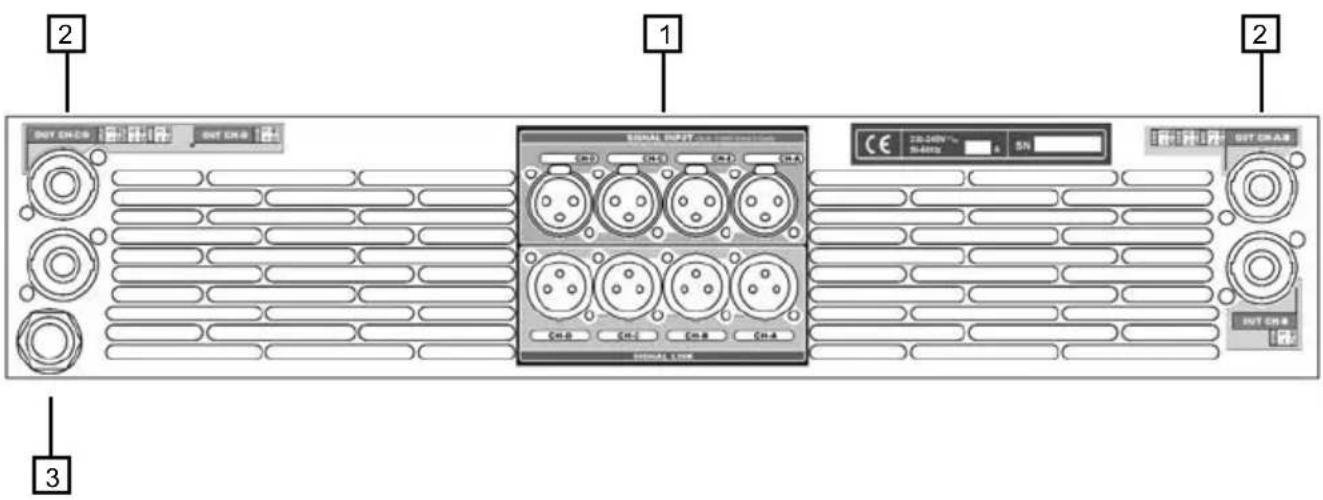

2.2 Rear Panel

See Figure 2

Connecteurs Neutrik® XLR (femelle) d'entrée des signaux de modulation.
Connecteurs Neutrik® XLR (mâle), sortie des signaux d'entrée pour la mise en parallèle d'autres amplis.
2 Speakon de sortie pour le branche- ment des HP.
3 Mains Power Cord: to connect the amplifier to the mains network. The color code is: Blue: Neutral Brown: Live, single phase Yellow-green: Protective Earth

2 Rear Panel

2 OUT ON/O OUT ON/O 1 CE 20-24V~ N=40Hz OUT ON/O 3 OUT ON/O

Installation et mise en service

3.1 Connections

Veillez à ce que l'interrupteur de mise en service soit en position "Off" avant de brancher l'appareil sur une prise secteur avec mise à la terre (170-265V

AC). The colour code is:

Blue: Neutral

L'appareil peut fonctionner avec des signaux symétriques ou assymétriques.

La figure ci-dessous indique le câblage des connecteurs XLR pour les deux cas.

Câblage Symétrique: souder la broche 1 à la masse, la broche 2 au point chaud (+), et la broche 3 au point froid (-).

Câblage Assymétrique: souder les broches 1 et 3 à la masse, et la broche 2 au signal.

Balanced Wiring

1- Ground

2- Signal +

3- Signal -

Unbalanced Wiring

1- Ground

2- Signal

3- Ground

Important: Si on effectue le branche-ment d'un signal asymétrique sur le connecteur XLR sans relier la broche 3 à la masse, une perte de 6dB sera constatée, ce qui se traduira par une perte du 75% de la puissance de sortie.

Le amplificateurs est muni des connecteurs XLR mâle pour la mise en parallèle de plusieurs amplificateurs avec les mêmes signaux d'entrée.

Installation et mise en service

L'amplificateur peut fonctionner en mode stéréo, parallèle ou ponté (Bridge). Le branchement est différent pour ces trois modes.

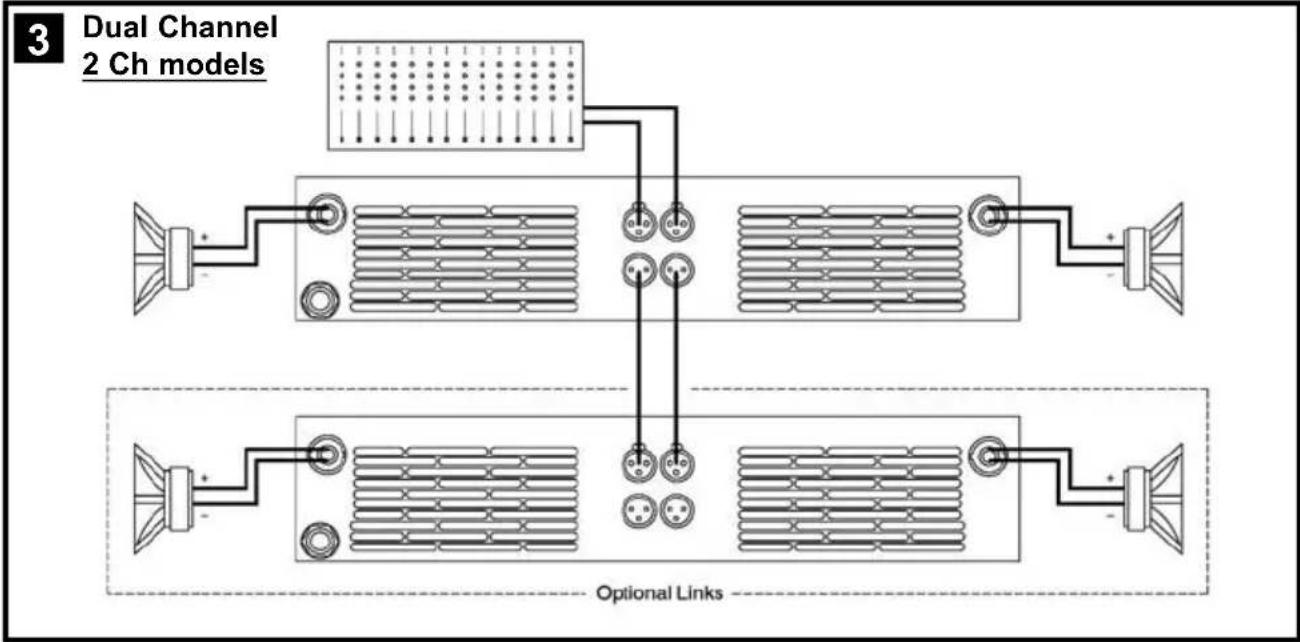

3.1.1 Mode Stéréo

Voir Fig. 3

• Sélectionner le mode "DUAL".
• Selectionnez le sensibilité choisie (réglage usine 32dB).
• Bancher les signaux d'entrée aux fiches XLR femelles de touts les canaux.
• Brancher les haut-parleurs sur les Speakon en respectant les polarités.
• Utiliser les atténuateurs d'entrée en face-avant pour régler le niveau de sortie de chaque canal.
• Les indicateurs LED afficheront le stade de chaque canal.

3.1.2 Mode LINK

Voir Fig. 4

- Utiliser l'ampli comme en mode Dual mais avec le entrée de signal "linked" au le canal consécutif.

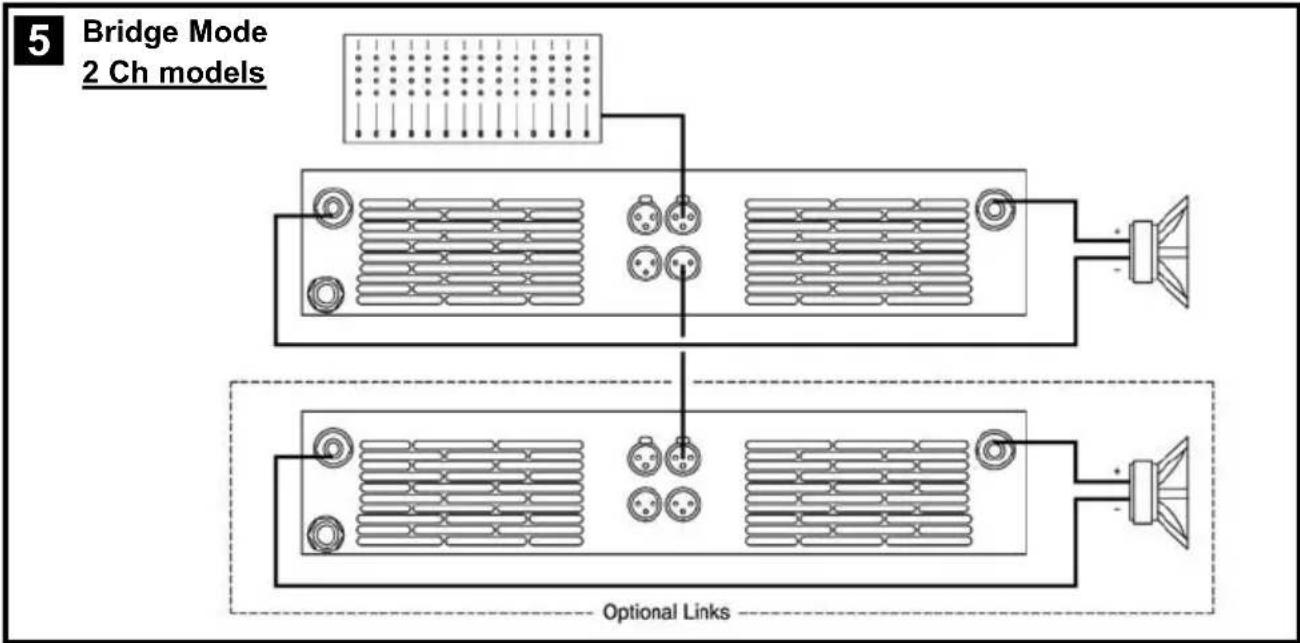

3.1.3 Mode Ponté (BRIDGE)

Voir Fig. 5

• Sélectionner le mode BRIDGE (voir page 9).
• Selectionnez le sensibilité choisie (réglage usine 32dB)
• Brancher le signal modulation sur le connecteur XLR (femelle) du Canaux "A". (ou Canaux "C" pour 4 canal modèles).
• Brancher les HP sur les (+1, -2) des Speakons de sortie du canaux A ou C. Le +1 est la borne positif dans ce mode de fonctionnement.
• Utilisser les atténuateur d'entrée du Canaux A (ou C pour 4 canaux modes) pour ajuster le signal de sortie.
• Les rangées de LED afficheront le niveau de sortie.

AVERTISSEMENT! Le “-” ne est pas masse!

Installation et mise en route

3.3 Troubleshooting

3.3 Dysfonctionnements éventuels

En cas d'utilisation incorrecte ou de dysfonctionnement, une ou plusieurs LED seront allumées pour indiquer la nature du problème.

Fonctionnement correct: SGNL Diode Verte allumée

ICL: .Fonctianement du Limiteur Intelligent d'écretage (voir page 10).

Aucun Signal n'arrive à l'Ampli.

Surchauffe: l'amplificateur a atteint sa plus haute température interne admissible. Le plus souvent ceci est dû à un blocage ou à l'obturation des voies de ventilation.

PMS: PMS Diode Orange allumée. Plusieurs anomalies peuvent déclencher cet affichage. Les plus courantes sont:

- L'ampli se trouve en situation de mise sous tension et les sorties se trouvent inhabilitées jusqu'à ce que tous les circuits soient prêts a fonctionner.

- L'ensemble de la température interne de l'ampli s'approche du point de mise en attente à cause de conditions de fonctionnement défavorables.

- Consommation de courant excessif.

Protection Systems

Systèmes de Protection

PMS™ - Power Management System

Ceci est un ensemble complet de protections qui surveille les paramètres principaux de l'ampli: état de l'impédance (charge), signal d'entrée, température, courant, etc. pour obtenir de l'alimentation la quantité précise minimum de courant et ainsi permettre à l'ampli de continuer à fonctionner en sécurité dans des conditions extrêmes, ou voire dangereuses au maintien de son intégrité électronique.

Ce système contrôle la quantité de courant que l'ampli peut utiliser dans les circonstances suivantes:

1.- Lors de la mise sous tension, ou la sortie est coupée jusqu'à ce que l'ampli est 100% prêt dans tous ses circuits. Ce processus est repeté, non seulement a la mise en marche, mais chaque fois que l'ampli se remet en fonctionnement.

2.- Quand la température interne de l'ampli est proche de la coupure automatique de sécurité, (thermal shutdown), dans des conditions de fonctionnement adverses. Dans ce cas, le système prend le contrôle, et oblige l'alimentation a ne délivrer que le courant nécessaire a maintenir le fonctionnement, au niveau que l'ampli est capable de maintenir à ce moment précis, dans des conditions données.
3.- Dans le cas de consommation excessive de courant. Cette éventualité ne se pressente que dans des conditions de laboratoire lors de tests prolongés avec des signaux sinusoidaux ou dans les cas de realimentation acoustique prolongée sur la scène. Ici le PMS prend le contrôle pour éviter d'endommager les haut-parleurs, de faire sauter les systèmes de protection du secteur ou même les fusibles.

ICL™ - Limiteur Intelligent d'écrêtage

Le ICL2 de RAM Audio est un système anti-écrêtage qui permet un rendement des haut-parleurs optimisé et offre un meilleur résultat auditif quand l'écrêtage est pressent. Le ICL2 permet à la musique de garder son punch mais sauvegarde les haut-parleurs.

SSP ™ - SOA Sentry Protection

Le SOA est un système sentinelle qui limite de manière efficace le courant que l'ampli peut donner sous une charge inadéquate ou sous court-circuit direct. Ce système protège les transistors de sortie.
