Caractéristiques techniques	Récepteur audio stéréo, puissance de 220W, impédance de 4 ohms, fréquence de réponse de 20Hz à 20kHz.
Utilisation	Conçu pour des installations audio professionnelles, idéal pour les concerts, événements et systèmes de sonorisation.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer les grilles de ventilation pour éviter la surchauffe.
Sécurité	Utiliser dans un environnement sec, éviter les surcharges, respecter les limites de puissance pour prévenir les dommages.
Informations générales	Garantie de 2 ans, support technique disponible, compatible avec divers équipements audio.

FOIRE AUX QUESTIONS - Zetta 220 Ram Audio

Comment connecter mon Ram Audio Zetta 220 à une source audio ?

Pour connecter votre Ram Audio Zetta 220 à une source audio, utilisez des câbles RCA pour relier la sortie audio de votre appareil à l'entrée correspondante du récepteur. Assurez-vous que le récepteur est éteint pendant la connexion.

Que faire si le son est faible ou distordu ?

Vérifiez d'abord le niveau de volume sur votre Ram Audio Zetta 220 et sur la source audio. Assurez-vous également que les câbles sont correctement branchés et en bon état. Si le problème persiste, essayez de réinitialiser le récepteur.

Comment réinitialiser le Ram Audio Zetta 220 ?

Pour réinitialiser le Ram Audio Zetta 220, éteignez-le, puis maintenez enfoncé le bouton de mise en marche pendant environ 10 secondes jusqu'à ce que l'écran clignote. Cela réinitialisera les paramètres d'usine.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise électrique fonctionne. Essayez de brancher le récepteur à une autre prise. Si le problème persiste, contactez le service client.

Comment régler les stations de radio sur le Ram Audio Zetta 220 ?

Pour régler les stations de radio, utilisez le bouton de recherche automatique pour scanner les stations disponibles. Vous pouvez également entrer manuellement la fréquence souhaitée à l'aide du clavier numérique.

Le récepteur ne détecte pas le signal Bluetooth, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le Ram Audio Zetta 220 est en mode de couplage. Si le problème persiste, essayez de désactiver puis de réactiver le Bluetooth sur votre appareil.

Comment ajuster les réglages de tonalité sur le Ram Audio Zetta 220 ?

Pour ajuster les réglages de tonalité, utilisez les boutons de réglage des basses et des aigus sur le panneau avant. Vous pouvez également accéder aux paramètres avancés via le menu à l'écran.

Le récepteur chauffe-t-il trop, est-ce normal ?

Un léger échauffement est normal lors de l'utilisation du Ram Audio Zetta 220. Cependant, si le récepteur devient excessivement chaud au toucher, éteignez-le et vérifiez la ventilation. Si le problème persiste, contactez le service client.

Où puis-je trouver le manuel d'utilisation du Ram Audio Zetta 220 ?

Le manuel d'utilisation du Ram Audio Zetta 220 est disponible sur le site officiel de Ram Audio dans la section 'Support' ou 'Téléchargements'.

Quelles sont les exigences électriques pour le Ram Audio Zetta 220 ?

Le Ram Audio Zetta 220 fonctionne avec une alimentation de 220 V à 240 V, 50/60 Hz. Assurez-vous de vérifier la compatibilité de votre réseau électrique avant de le brancher.

MODE D'EMPLOI Zetta 220 Ram Audio

1.2 Caractéristiques générales

2 Commandes et fonctions

3 Installation et mise en route

3.2 Dysfonctionnements éventuels

et dépannage. 4 Spécifications

4.1 Systèmes de Protection

4.2 Données téchniques

Voir Fig. Atténuateurs de signal d’entrée crantés: réglage du niveau d’entrée indépendant sur chaque canal. SIGNAL: indique la présence de signaux d’entrée. PMS: signalisation par LED de le fonctionnement de le système PMS (voir page 11). CLIP: signalisation par LED de le fonctionnement de le système ICL. Power: Position I: Connecte l'appareil au courant, (LED Bleue allumée). Position O: Interruption de la mise sous tension.

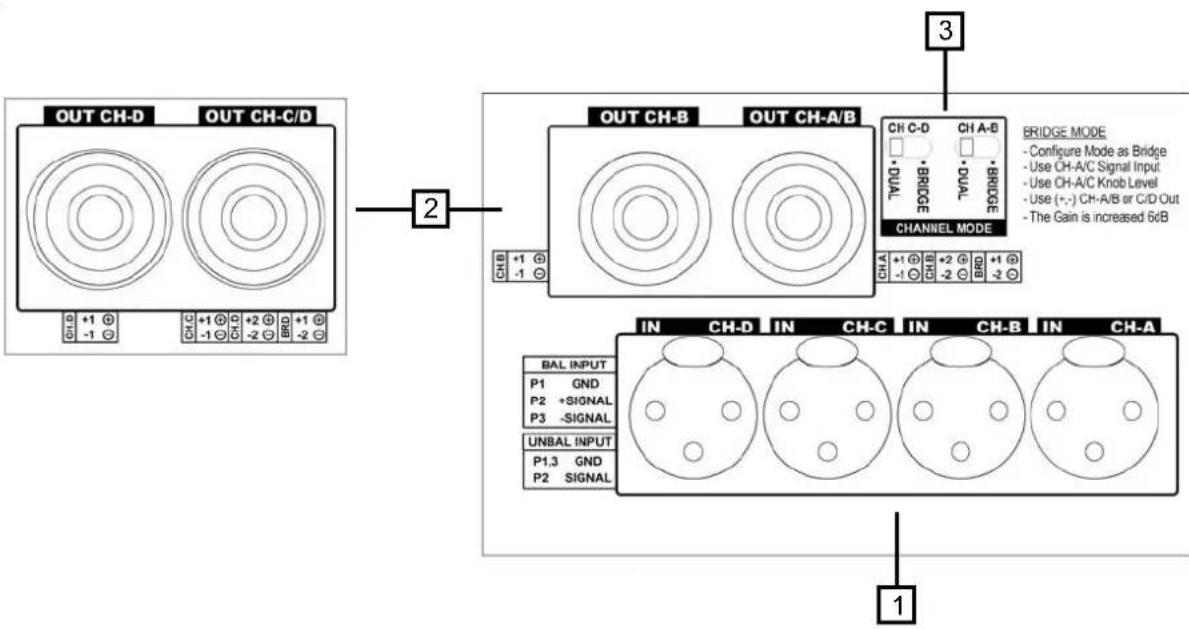

Controls: Where and What? Voir Fig. Connecteurs Neutrik

XLR (feme- lle) d’entrée des signaux de modu- lation. Speakon de sortie pour le branche- ment des HP. Dual / Bridge: Sélecteur de mode pont (Bridge) ou stéréo. Pour con- troller le niveau de sortie, se servir du potentiomètre canal A. Mains Power Cord: to connect the amplifier to the mains network. The color code is: Blue: Neutral Brown: Live, single phase Yellow-green: Protective Earth

Commandes et Fonctions

Installation and Operation Veillez à ce que l’interrupteur de mise en service soit en position “Off” avant de brancher l’appareil sur une prise sec- teur avec mise à la terre (170-265V AC). The colour code is: Blue: Neutral Brown: Live, single phase Yellow-green: Protective Earth L’appareil peut fonctionner avec des signaux symétriques ou assymétriques. La figure ci-dessous indique le câblage des connecteurs XLR pour les deux cas. Câblage Symétrique: souder la broche 1 à la masse, la broche 2 au point chaud (+), et la broche 3 au point froid

Câblage Assymétrique: souder les broches 1 et 3 à la masse, et la broche 2 au signal. Important: Si on effectue le branche- ment d’un signal asymetrique sur le connecteur XLR sans relier la broche 3 à la masse, une perte de 6dB sera constatée , ce qui se traduira par une perte du 75% de la puissance de sortie. Le amplificateurs est muni des connec- teurs XLR mâle pour la mise en parallèle de plusieurs amplificateurs avec les mêmes signaux d’entrée.

L’amplificateur peut fonctionner en mode stéréo ou ponté (Bridge). Le branchement est différent pour ces deux modes. Voir Fig. - Sélectionner le mode “DUAL”. - Bancher les signaux d’entrée aux fiches XLR femelles de touts les canaux. - Brancher les haut-parleurs sur les Speakon en respectant les polarités. - Utiliser les atténuateurs d’entrée en face-avant pour régler le niveau de sortie de chaque canal. - Les indicateurs LED afficheront le stade de chaque canal. Voir Fig. - Sélectionner le mode BRIDGE. - Brancher le signal modulation sur le connecteur XLR (femelle) du Canaux “A”. (ou Canaux “C” pour 4 canal modèles). - Brancher les HP sur les (+1, -2) des Speakons de sortie du canaux A ou C. Le +1 est la borne positif dans ce mode de fonctionnement. - Utilisser les atténuateur d’entrée du Canaux A (ou C pour 4 canaux mode- les) pour ajuster le signal de sortie. - Les rangées de LED afficheront le niveau de sortie. AVERTISSEMENT! Le “

Installation and Operation En cas d’utilisation incorrecte ou de dysfonctionnement, une ou plusieurs LED seront allumées pour indiquer la nature du problème. Fonctionnement correct: SGNL Diode Verte allumée ICL: .Fonctianement du Limiteur Intelligent d'écretage (voir page 10). Aucun Signal n’arrive à l’Ampli. Surchauffe: l’amplificateur a atteint sa plus haute température interne admissi- ble. Le plus souvent ceci est dû à un blocage ou à l’obturation des voies de ventilation. PMS: PMS Diode Orange allumée. Plusieurs anomalies peuvent déclen- cher cet affichage. Les plus courantes sont: - L'ampli se trouve en situation de mise sous tension et les sorties se trouvent inhabilitées jusqu'à ce que tous les cir- cuits soient prêts a fonctionner. - L'ensemble de la température interne de l'ampli s'approche du point de mise en attente à cause de conditions de fonctionnement défavorables. - Consommation de courant excessif.

3.2 Dysfonctionnements éventuels

Installation et mise en route

- Intelligent Clip Limiter Protection Systems Ceci est un ensemble complet de protec- tions qui surveille les paramètres princi- paux de l'ampli: état de l'impédance (char- ge), signal d'entrée, température, courant, etc. pour obtenir de l'alimentation la quan- tité précise minimum de courant et ainsi permettre à l'ampli de continuer à fonction- ner en sécurité dans des conditions extrê- mes, ou voire dangereuses au maintien de son intégrité électronique. Ce système contrôle la quantité de cou- rant que l'ampli peut utiliser dans les cir- constances suivantes: 1.- Lors de la mise sous tension, ou la sor- tie est coupée jusqu'a ce que l'ampli est 100% prêt dans tous ses circuits. Ce pro- cessus est repeté, non seulement a la mise en marche, mais chaque fois que l'ampli se remet en fonctionnement. 2.- Quand la température interne de l'am- pli est proche de la coupure automatique de sécurité, (thermal shutdown), dans des conditions de fonctionnement adverses. Dans ce cas, le système prend le contrôle, et oblige l'alimentation a ne délivrer que le courant nécessaire a maintenir le fonction- nement, au niveau que l'ampli est capable de maintenir à ce moment précis, dans des conditions données. 3.- Dans le cas de consommation excessi- ve de courant. Cette éventualité ne se pressente que dans des conditions de laboratoire lors de tests prolongés avec des signaux sinusoïdaux ou dans les cas de realimentation acoustique prolongée sur la scène. Ici le PMS prend le contrôle pour éviter d'endommager les haut-par- leurs, de faire sauter les systèmes de pro- tection du secteur ou même les fusibles. Le ICL2 de RAM Audio est un système anti-écrêtage qui permet un rendement des haut-parleurs optimisé et offre un mei- lleur résultat auditif quand l'écrêtage est pressent. Le ICL2 permet à la musique de garder son punch mais sauvegarde les haut-parleurs. Le SOA est un système sentinelle qui limi- te de manière efficace le courant que l'am- pli peut donner sous une charge inadé- quate ou sous court-circuit direct. Ce système protége les transistors de sortie. SSP

- Limiteur Intelligent d'écrêtage Systèmes de Protection
