Le VELLEMAN K8018B est un kit de montage permettant de créer un contrôleur de température programmable.

Comment monter le kit VELLEMAN K8018B ?

Suivez les instructions fournies dans le manuel de montage, en veillant à bien identifier chaque composant et à respecter les étapes dans l'ordre.

Que faire si l'affichage ne s'allume pas ?

Vérifiez que toutes les connexions sont correctes et que la source d'alimentation est fonctionnelle. Assurez-vous également que la carte est correctement alimentée.

Le thermostat ne réagit pas aux changements de température, que faire ?

Vérifiez les capteurs de température pour vous assurer qu'ils sont bien connectés et fonctionnent correctement. Calibrez le thermostat si nécessaire.

Comment réinitialiser le VELLEMAN K8018B ?

Pour réinitialiser l'appareil, débranchez-le de l'alimentation, attendez quelques secondes, puis rebranchez-le.

Où puis-je trouver des pièces de rechange pour le VELLEMAN K8018B ?

Les pièces de rechange sont généralement disponibles auprès du fabricant ou de revendeurs spécialisés. Consultez le site web de Velleman pour plus d'informations.

Le VELLEMAN K8018B peut-il être utilisé avec des appareils de chauffage ?

Oui, le VELLEMAN K8018B est conçu pour contrôler des appareils de chauffage, mais assurez-vous que la puissance de l'appareil ne dépasse pas les limites spécifiées dans le manuel.

Comment calibrer le VELLEMAN K8018B ?

Pour calibrer, utilisez un thermomètre de référence et ajustez les paramètres de calibration dans le menu des réglages de l'appareil.

Le VELLEMAN K8018B est-il compatible avec des systèmes domotiques ?

Le VELLEMAN K8018B peut être intégré à certains systèmes domotiques, mais vérifiez la compatibilité spécifique avec votre système avant l'achat.

Comment obtenir de l'aide technique pour le VELLEMAN K8018B ?

Vous pouvez contacter le support client de Velleman ou consulter les forums en ligne pour obtenir de l'aide d'autres utilisateurs.

MODE D'EMPLOI K8018B VELLEMAN

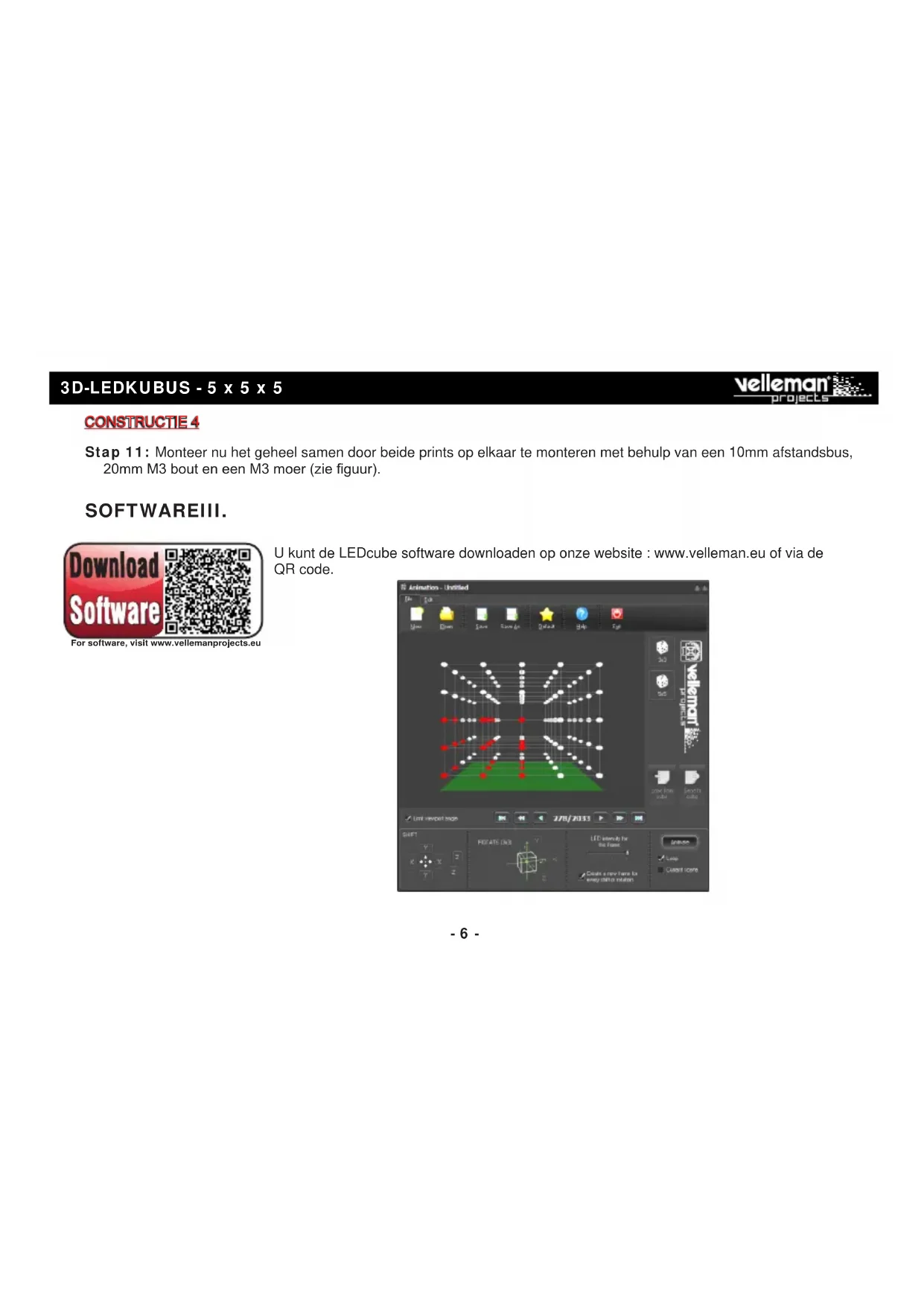

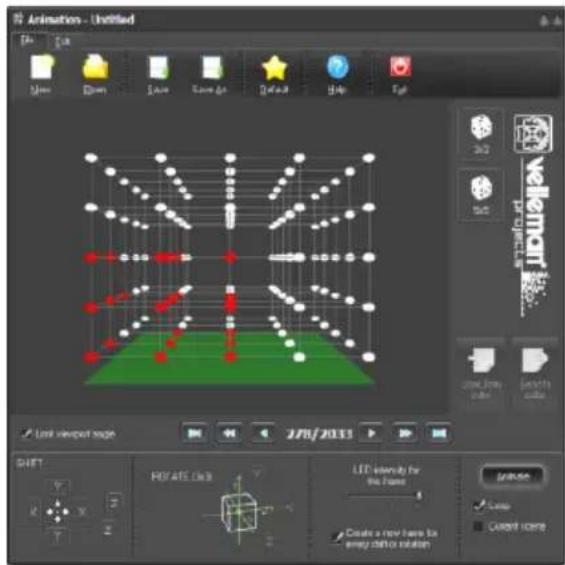

3D-LEDKUBUS - 5 x 5 x 5 CONSTRUCTIE 4 Stap 11: Monteer nu het geheel samen door beide prints op elkaar te monteren met behulp van een 10mm afstandsbus, 20mmM3bouteneenM3moer(zieguur). SOfTWAREIII. U kunt de LEDcube software downloaden op onze website : www.velleman.eu of via de QR code. CUBE Á LED 3D - 5 x 5 x 5 For software, visit www.vellemanprojects.eu Créez votre propre cube à LED 3D avec des effets 3D préprogrammés. Connectez le cube à votre ordinateur (USB) et créez vos propres effets! De bonnes habilités en soudure requises De bonnes habilités en soudure requises- 6 -

3D-LEDKUBUS - 5 x 5 x 5 CONSTRUCTIE 4 Stap 11: Monteer nu het geheel samen door beide prints op elkaar te monteren met behulp van een 10mm afstandsbus, 20mmM3bouteneenM3moer(zieguur). SOfTWAREIII. U kunt de LEDcube software downloaden op onze website : www.velleman.eu of via de QR code. CUBE Á LED 3D - 5 x 5 x 5 Caractéristiques LEDs: 5 x 5 x 5 = 125 LEDs• programmables par USB (création d’animation/séquences)• beaucoup de trames programmables• trames sont variables séparément• 4 vittesses de transition• nombre de trames disponibles: 3200• 5 niveaux de gradation• aucune connaissance de langages de programmation n’est requise !• alimentation stabilisée: 9Vcc• AVANT DE COMMENCER: Consultez également le manuel général pour des astuces concernant le soudage et pour de plus amples informations. Matériel nécessaire pour le montage du kit: Petit fer à souder de max. 40W. » Fine soudure de 1mm, sans pâte à souder. » Petite pince coupante. » Montez les pièces correctement orientées sur le circuit imprimé, voir l’illustration.1. Montez les pièces dans l’ordre correct sur le circuit imprimé, comme dans la liste des 2. composants illustrée. Utilisez les cases 3. þ pour indiquer votre état d’avancement. Tenez compte des remarques éventuelles dans le texte.4. Créez votre propre cube à LED 3D avec des effets 3D préprogrammés. Connectez le cube à votre ordinateur (USB) et créez vos propres effets! Il est conseillé de commencer par le cube à LED 3D mini MK193. De bonnes habilités en soudure requises De bonnes habilités en soudure requises- 8 -

MONTAGEI. Truc: ) Les photos sur l’emballage peuvent vous servir de guide lors de l’assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies. montAGe DeS CompoSAntS Montez les résistances.1. Montez les condensateurs céramiques qui se trouvent sur le ruban.2. Montez les CI CMS. Attention à la position de l’encoche!3. Montez les diode. Attention à la polarité !4. Montezlecristal,voirguredanslalistedescomposantsillustrée.5. Montez le support du CI à 28 pôles. Attention à la position de l’encoche!6. Montez la LED. Attention à la polarité !7. Montez les boutons-poussoirs.8. Montez les condensateurs en céramique.9. Montez la barrette femelle à 30 pôles.10. Montez les transistors.11. Montez le connecteur CC. Montez les bien droits et perpendiculairement sur le circuit imprimé12. Montez le connecteur USB.13. Montez les condensateur électrolytiques. Attention à la polarité ! 14. Montez le régulateur de tension. Contrôlez l’orientation!15. Places le CI dans son support. Attention à la position de l’encoche!16. montAGe DeS LeDS Montez la barrette mâle à 30 pôles sur le côté imprimé du CI. CUBE Á LED 3D - 5 x 5 x 5 NE PAS SUIVRE NÉCESSAIREMENT L’ORDRE DES COMPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR À L’AIDE DE LA LISTE DES PIÈCES ! CUBE Á LED 3D - 5 x 5 x 5 ASSEMBLAGE DES LEDSII. UtilisezlemontagevidéoduMK193disponiblesurYoutubeetlesguresdanslalistedecomposantsillustréecommeguide ! pour la soudure des LEDs. ASSEMBLAGE 1 Etape 1: Pliez les raccords d’anode et de cathode de 100LEDscommeillustréàlagure. Etape 2: Soudez 20 fois un assemblage de 5 LEDs dont les raccords d’anode sont soudés en série et le raccord d’anode de la dernièreLEDestpliéeversl’intérieursurunanglede90°(voirgure). Etape 3: Montez ces 20 assemblages en groupes de 5 en soudant les raccords d’anode en série. Répétez cette étape 4 fois (voirgure).Coupezleraccordd’anodeduderniergroupedeLEDs. Etape 4: Montez les 4 assemblages et soudez toujours le raccord de cathode de la LED de la rangée supérieure au raccord decathodedelaLEDdelarangéeinférieure(voirgure). ASSEMBLAGE 2 Etape 5: Pliez les raccords d’anode et de cathode de 25LEDscommeillustréàlagure. Etape 6: Soudez 5 fois un assemblage de 5 LEDs dont les raccords d’anode sont soudés en série et le raccord d’anode de la dernièreLEDestpliéversl’intérieursurunanglede90°(voirgure). Etape 7: Montez ces 5 assemblages en groupes de 5ensoudantlesraccordsd’anodeensérie(voirgure).Coupezleraccord d’anode du dernier groupe de LEDs. Etape 8: Montez l’assemblage 1 sur l’assemblage 2 et soudez toujours le raccord de cathode de la LED de la rangée supérieureauraccorddecathodedelaLEDdelarangéeinférieure(voirgure). ASSEMBLAGE 3 Etape 9: Montez l’ensemble sur le côté soudure de la platine à diodes et soudez les connexions sur le côté imprimé. Veillez à monter les connexions bien droites et perpendiculairement sur le circuit imprimé et à ce que les LEDs aient la même hauteur. Etape 10: Montez5brinsencuivreétamésurlaplatineàdiodesetconnecteztoujoursunlàunniveaudeLEDducubeLED (voirgure).- 8 -

MONTAGEI. Truc: ) Les photos sur l’emballage peuvent vous servir de guide lors de l’assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies. montAGe DeS CompoSAntS Montez les résistances.1. Montez les condensateurs céramiques qui se trouvent sur le ruban.2. Montez les CI CMS. Attention à la position de l’encoche!3. Montez les diode. Attention à la polarité !4. Montezlecristal,voirguredanslalistedescomposantsillustrée.5. Montez le support du CI à 28 pôles. Attention à la position de l’encoche!6. Montez la LED. Attention à la polarité !7. Montez les boutons-poussoirs.8. Montez les condensateurs en céramique.9. Montez la barrette femelle à 30 pôles.10. Montez les transistors.11. Montez le connecteur CC. Montez les bien droits et perpendiculairement sur le circuit imprimé12. Montez le connecteur USB.13. Montez les condensateur électrolytiques. Attention à la polarité ! 14. Montez le régulateur de tension. Contrôlez l’orientation!15. Places le CI dans son support. Attention à la position de l’encoche!16. montAGe DeS LeDS Montez la barrette mâle à 30 pôles sur le côté imprimé du CI. CUBE Á LED 3D - 5 x 5 x 5 NE PAS SUIVRE NÉCESSAIREMENT L’ORDRE DES COMPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR À L’AIDE DE LA LISTE DES PIÈCES ! CUBE Á LED 3D - 5 x 5 x 5 ASSEMBLAGE DES LEDSII. UtilisezlemontagevidéoduMK193disponiblesurYoutubeetlesguresdanslalistedecomposantsillustréecommeguide ! pour la soudure des LEDs. ASSEMBLAGE 1 Etape 1: Pliez les raccords d’anode et de cathode de 100LEDscommeillustréàlagure. Etape 2: Soudez 20 fois un assemblage de 5 LEDs dont les raccords d’anode sont soudés en série et le raccord d’anode de la dernièreLEDestpliéeversl’intérieursurunanglede90°(voirgure). Etape 3: Montez ces 20 assemblages en groupes de 5 en soudant les raccords d’anode en série. Répétez cette étape 4 fois (voirgure).Coupezleraccordd’anodeduderniergroupedeLEDs. Etape 4: Montez les 4 assemblages et soudez toujours le raccord de cathode de la LED de la rangée supérieure au raccord decathodedelaLEDdelarangéeinférieure(voirgure). ASSEMBLAGE 2 Etape 5: Pliez les raccords d’anode et de cathode de 25LEDscommeillustréàlagure. Etape 6: Soudez 5 fois un assemblage de 5 LEDs dont les raccords d’anode sont soudés en série et le raccord d’anode de la dernièreLEDestpliéversl’intérieursurunanglede90°(voirgure). Etape 7: Montez ces 5 assemblages en groupes de 5ensoudantlesraccordsd’anodeensérie(voirgure).Coupezleraccord d’anode du dernier groupe de LEDs. Etape 8: Montez l’assemblage 1 sur l’assemblage 2 et soudez toujours le raccord de cathode de la LED de la rangée supérieureauraccorddecathodedelaLEDdelarangéeinférieure(voirgure). ASSEMBLAGE 3 Etape 9: Montez l’ensemble sur le côté soudure de la platine à diodes et soudez les connexions sur le côté imprimé. Veillez à monter les connexions bien droites et perpendiculairement sur le circuit imprimé et à ce que les LEDs aient la même hauteur. Etape 10: Montez5brinsencuivreétamésurlaplatineàdiodesetconnecteztoujoursunlàunniveaudeLEDducubeLED (voirgure).- 10 -
