BEDIENUNGSANLEITUNG K8018B VELLEMAN

CUBE Á LED 3D - 5 x 5 x 5 3D-LED-CUBE 5 x 5 x 5 ASSEMBLAGE 4 Etape 11:Montezl’ensembleenxantlesdeuxcircuitsimprimésparuneentretoisede10mm,unboulonM3de20mmetun écrouM3(voirgure). LOGICIELIII. Le logiciel du cube LED est à télécharger depuis notre site web: www.velleman.eu ou le code QR. Bauen Sie Ihren eigenen 3D-LED-Kubus mit vorprogrammierten 3D-Effekten. Verbinden Sie den PC (USB) und kreieren Sie Ihren LED-Kubus! Gute Lötfähigkeiten erforderlich Gute Lötfähigkeiten erforderlich For software, visit www.vellemanprojects.eu- 10 -

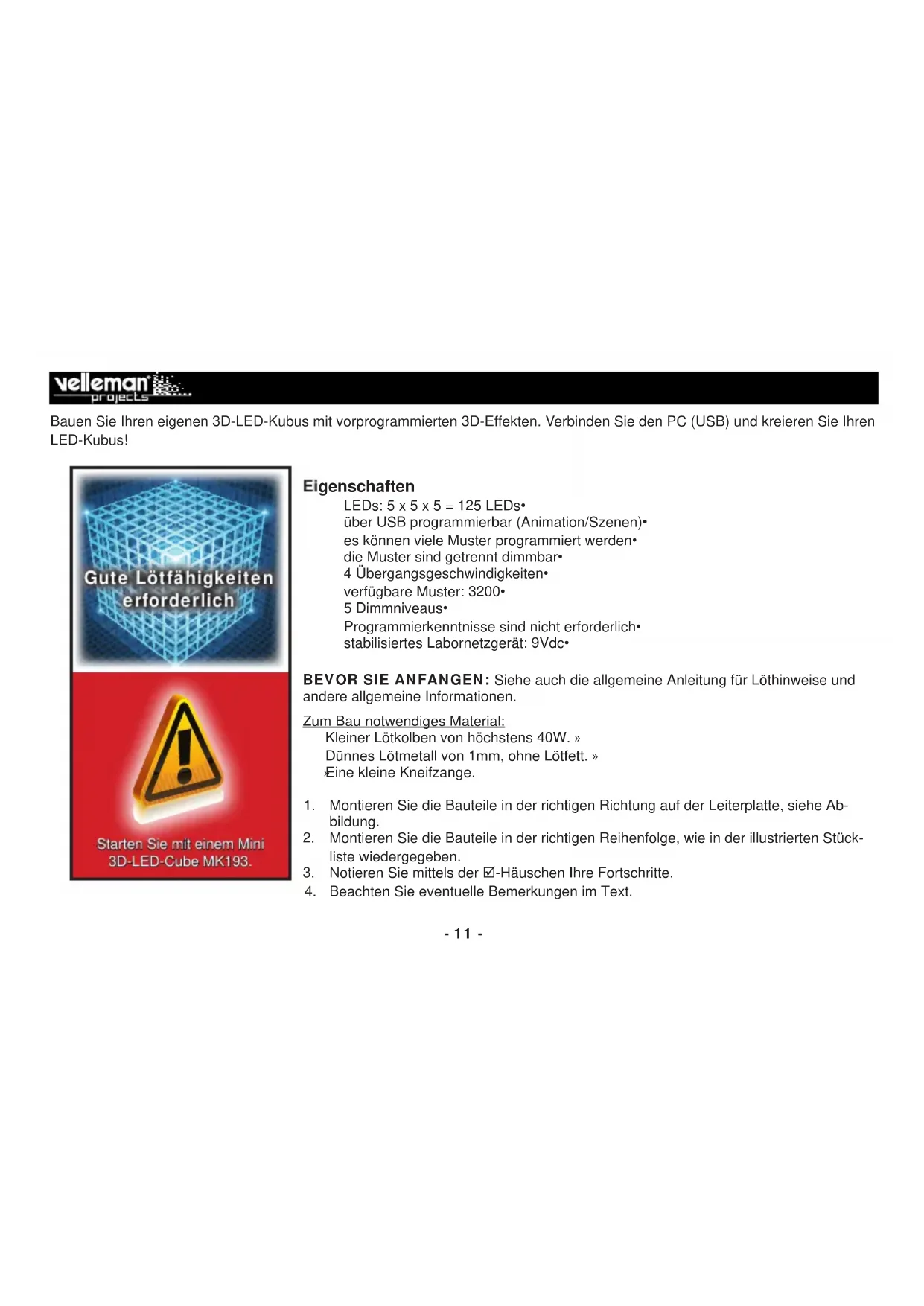

CUBE Á LED 3D - 5 x 5 x 5 3D-LED-CUBE 5 x 5 x 5 ASSEMBLAGE 4 Etape 11:Montezl’ensembleenxantlesdeuxcircuitsimprimésparuneentretoisede10mm,unboulonM3de20mmetun écrouM3(voirgure). LOGICIELIII. Le logiciel du cube LED est à télécharger depuis notre site web: www.velleman.eu ou le code QR. Eigenschaften LEDs: 5 x 5 x 5 = 125 LEDs• über USB programmierbar (Animation/Szenen)• es können viele Muster programmiert werden• die Muster sind getrennt dimmbar• 4 Übergangsgeschwindigkeiten• verfügbare Muster: 3200• 5 Dimmniveaus• Programmierkenntnisse sind nicht erforderlich• stabilisiertes Labornetzgerät: 9Vdc• BEVOR SIE ANFANGEN: Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen. Zum Bau notwendiges Material: Kleiner Lötkolben von höchstens 40W. » Dünnes Lötmetall von 1mm, ohne Lötfett. » Eine kleine Kneifzange. » Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Ab-1. bildung. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stück-2. liste wiedergegeben. Notieren Sie mittels der 3. þ-Häuschen Ihre Fortschritte. Beachten Sie eventuelle Bemerkungen im Text.4. Bauen Sie Ihren eigenen 3D-LED-Kubus mit vorprogrammierten 3D-Effekten. Verbinden Sie den PC (USB) und kreieren Sie Ihren LED-Kubus! Starten Sie mit einem Mini 3D-LED-Cube MK193. Gute Lötfähigkeiten erforderlich Gute Lötfähigkeiten erforderlich- 12 -

3D-LED-CUBE 5 x 5 x 5 MONTAGEI. Hinweis: ) Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen. montAGe Der Komponenten-LeiterpLAtte Montieren Sie die Widerstände.1. Montieren Sie die keramischen Kondensatoren, die am Band befestigt sind2. Montieren Sie die SMD IC-Füße. Achten Sie auf die Position der Einkerbung!3. Montieren Sie die Dioden. Beachten Sie die Polarität!4. Montieren Sie den Kristall (siehe illustrierte Stückliste).5. Montieren Sie den 28-pol. IC-Fuß. Achten Sie auf die Position der Einkerbung!6. Montieren Sie die LED. Beachten Sie die Polarität!7. Montieren Sie die Druckknöpfe.8. Montieren Sie die keramischen Kondensatoren.9. Montieren Sie die 30-pol. Buchsenleiste.10. Montieren Sie die Transistoren.11. Montieren Sie den DC-Anschluss. Beachten Sie, dass er im rechten Winkel zur Platine steht!12. Montieren Sie den USB-Anschluss.13. Montieren Sie die Elektrolytkondensatoren. Beachten Sie die Polarität! 14. Montieren Sie den Spannungsregler.15. Stecken Sie den IC in den Fuß. Achten Sie auf die Position der Einkerbung!16. montAGe Der LeD-LeiterpLAtte Befestigen Sie den 30-pol. Stiftleiste an der bedruckten Seite der LED-Leiterplatte. FOLGEN SIE NIE BLINDLINGS DER REIHENFOLGE DER KOMPONENTEN IM BAND. ÜBERPRÜFEN SIE IMMER DEN WERT ÜBER DIE STÜCKLISTE! 3D-LED-CUBE 5 x 5 x 5 MONTAGE DER LEDSII. VerwendenSiedasMontagevideovomMK193(Youtube)unddieAbbildungenderillustriertenStücklistealsHilfebeim ! Löten der LEDs ZUSAMMENBAU 1 Schritt 1: Biegen Sie die Anode (langen Anschlussdraht) und die Kathode (kurzen Anschlussdraht) von 100 LEDs (siehe Abb.). Schritt 2: Löten Sie 20 Reihen von 5 LEDs. Löten Sie die Anoden in Serie und biegen Sie die Anode der letzten LED um 90° nach innen um (siehe Abb.). Schritt 3: Verbinden Sie diese 20 nun durch Löten in Gruppen von 5, indem Sie die Anoden in Serie löten. Wiederholen Sie diesen Schritt 4 Mal (siehe Abb.). Schneiden Sie die Anode der letzten LED-Gruppe ab. Schritt 4: Verlöten Sie nun die 4 Ebenen nach und nach miteinander und verbinden Sie die Kathode der oberen Ebene mit der Kathode der vorigen Ebene (siehe Abb.). ZUSAMMENBAU 2 Schritt 5: Biegen Sie die Anode (langen Anschlussdraht) und die Kathode (kurzen Anschlussdraht) von 25 LEDs (siehe Abb.). Schritt 6: Löten Sie 5 Reihen von 5 LEDs. Löten Sie die Anoden in Serie und biegen Sie die Anode der letzten LED um 90° nach innen um (siehe Abb.). Schritt 7: Verbinden Sie diese 5 Reihen nun durch Löten in Gruppen von 5, indem Sie die Anoden in Serie löten (siehe Abb.). Schneiden Sie die Anode der letzten LED-Gruppe ab. Schritt 8: Löten Sie Ebene 1 und Ebene 2 zusammen und verbinden Sie die Kathode der oberen Ebene mit der Kathode der vorigen Ebene (siehe Abb.). ZUSAMMENBAU 3 Schritt 9: Verbinden Sie den Kubus nun mit der der LED-Leiterplatte. Beachten Sie, dass der Bestückungsdruck der Platine nach unten (in Richtung der Komponentenplatine) zeigt. Verlöten Sie die Anschlussdrähte mit der bedruckten Seite der LED- Leiterplatte. Achten Sie darauf, dass der Kubus nicht schräg auf der Platine steht und, dass die Höhe der LEDs gleich ist. Schritt 10: Bringen Sie 5 verzinnte Kupferdrähte an (LED-Platine) und verbinden Sie jeden Draht mit jeweils einer Ebene der Konstruktion (siehe Abb.).- 12 -

3D-LED-CUBE 5 x 5 x 5 MONTAGEI. Hinweis: ) Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen. montAGe Der Komponenten-LeiterpLAtte Montieren Sie die Widerstände.1. Montieren Sie die keramischen Kondensatoren, die am Band befestigt sind2. Montieren Sie die SMD IC-Füße. Achten Sie auf die Position der Einkerbung!3. Montieren Sie die Dioden. Beachten Sie die Polarität!4. Montieren Sie den Kristall (siehe illustrierte Stückliste).5. Montieren Sie den 28-pol. IC-Fuß. Achten Sie auf die Position der Einkerbung!6. Montieren Sie die LED. Beachten Sie die Polarität!7. Montieren Sie die Druckknöpfe.8. Montieren Sie die keramischen Kondensatoren.9. Montieren Sie die 30-pol. Buchsenleiste.10. Montieren Sie die Transistoren.11. Montieren Sie den DC-Anschluss. Beachten Sie, dass er im rechten Winkel zur Platine steht!12. Montieren Sie den USB-Anschluss.13. Montieren Sie die Elektrolytkondensatoren. Beachten Sie die Polarität! 14. Montieren Sie den Spannungsregler.15. Stecken Sie den IC in den Fuß. Achten Sie auf die Position der Einkerbung!16. montAGe Der LeD-LeiterpLAtte Befestigen Sie den 30-pol. Stiftleiste an der bedruckten Seite der LED-Leiterplatte. FOLGEN SIE NIE BLINDLINGS DER REIHENFOLGE DER KOMPONENTEN IM BAND. ÜBERPRÜFEN SIE IMMER DEN WERT ÜBER DIE STÜCKLISTE! 3D-LED-CUBE 5 x 5 x 5 MONTAGE DER LEDSII. VerwendenSiedasMontagevideovomMK193(Youtube)unddieAbbildungenderillustriertenStücklistealsHilfebeim ! Löten der LEDs ZUSAMMENBAU 1 Schritt 1: Biegen Sie die Anode (langen Anschlussdraht) und die Kathode (kurzen Anschlussdraht) von 100 LEDs (siehe Abb.). Schritt 2: Löten Sie 20 Reihen von 5 LEDs. Löten Sie die Anoden in Serie und biegen Sie die Anode der letzten LED um 90° nach innen um (siehe Abb.). Schritt 3: Verbinden Sie diese 20 nun durch Löten in Gruppen von 5, indem Sie die Anoden in Serie löten. Wiederholen Sie diesen Schritt 4 Mal (siehe Abb.). Schneiden Sie die Anode der letzten LED-Gruppe ab. Schritt 4: Verlöten Sie nun die 4 Ebenen nach und nach miteinander und verbinden Sie die Kathode der oberen Ebene mit der Kathode der vorigen Ebene (siehe Abb.). ZUSAMMENBAU 2 Schritt 5: Biegen Sie die Anode (langen Anschlussdraht) und die Kathode (kurzen Anschlussdraht) von 25 LEDs (siehe Abb.). Schritt 6: Löten Sie 5 Reihen von 5 LEDs. Löten Sie die Anoden in Serie und biegen Sie die Anode der letzten LED um 90° nach innen um (siehe Abb.). Schritt 7: Verbinden Sie diese 5 Reihen nun durch Löten in Gruppen von 5, indem Sie die Anoden in Serie löten (siehe Abb.). Schneiden Sie die Anode der letzten LED-Gruppe ab. Schritt 8: Löten Sie Ebene 1 und Ebene 2 zusammen und verbinden Sie die Kathode der oberen Ebene mit der Kathode der vorigen Ebene (siehe Abb.). ZUSAMMENBAU 3 Schritt 9: Verbinden Sie den Kubus nun mit der der LED-Leiterplatte. Beachten Sie, dass der Bestückungsdruck der Platine nach unten (in Richtung der Komponentenplatine) zeigt. Verlöten Sie die Anschlussdrähte mit der bedruckten Seite der LED- Leiterplatte. Achten Sie darauf, dass der Kubus nicht schräg auf der Platine steht und, dass die Höhe der LEDs gleich ist. Schritt 10: Bringen Sie 5 verzinnte Kupferdrähte an (LED-Platine) und verbinden Sie jeden Draht mit jeweils einer Ebene der Konstruktion (siehe Abb.).- 14 -

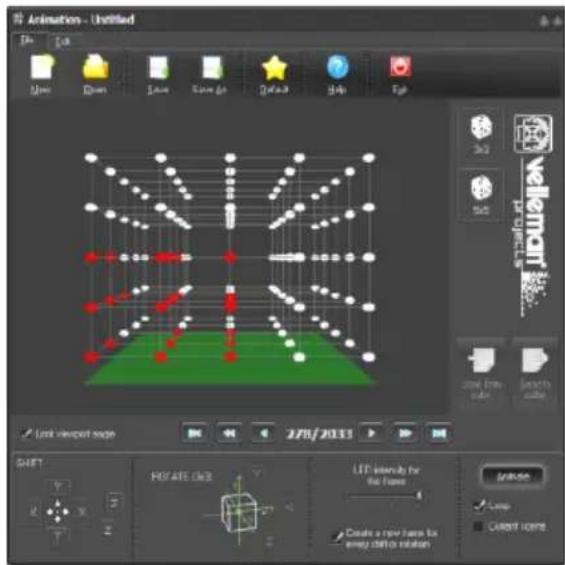

3D-LED-CUBE 5 x 5 x 5 CUBO DE LEDs 3D 5 x 5 x 5 ZUSAMMENBAU 4 Schritt 11: Verbinden Sie nun die LED-Platine über einen 10mm-Abstandsbolzen, einen M3-Bolzen von 20mm und eine M3- Mutter mit der Komponentenplatine (siehe Abb.). SOfTWAREIII. Laden Sie die LED-Cube-Software über www.velleman.eu oder den QR-Code herunter. Cree su propio cubo de LEDs 3D con efectos 3D ya preprogramados. ¡Conecte el cubo al ordenador (USB) y cree sus propios efectos! Buenas habilidades soldador requeridas Buenas habilidades soldador requeridas For software, visit www.vellemanprojects.eu- 14 -
