P-J-F-2-120/1.90/0.80-P2(J) - Chaudière HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau solaire avec appoint électrique
Marque	Haier
Modèle	P-J-F-2-120/1.90/0.80-P2(J)
Capacité du réservoir	120 litres
Surface du capteur	1,9 m²
Dimensions du réservoir	492 mm (diamètre) x 1330 mm (hauteur)
Alimentation électrique	220 V ~ 50 Hz, monophasé
Puissance de chauffage électrique	1500 W
Pression nominale (réservoir)	0,80 MPa
Pression nominale (circuit solaire)	0,30 MPa
Classe d'efficacité énergétique	1 (CTP = 0,45)
Type de capteur	Capteur plan
Matériau du réservoir	Acier émaillé (trempe)
Protection antigel	Circuit à caloporteur avec résistance de protection
Température de consigne	35 °C à 75 °C (réglable)
Mode de fonctionnement	Chauffage solaire naturel + appoint électrique (mode unique ou maintien)
Entretien recommandé	Vérification mensuelle des soupapes ; nettoyage externe annuel ; remplacement de l'anode magnésium tous les 2 ans ; changement du caloporteur tous les 2 ans
Sécurité	Soupapes de sécurité (0,80 / 0,30 / 0,85 MPa), protection antigel, arrêt thermique, mise à la terre obligatoire
Pièces détachées et réparabilité	Résistance électrique, capteur de température, soupapes, kit anode, caloporteur
Informations générales	Garantie : 1 an pièces, 8 ans réservoir et capteur ; service client Haier (4006 999 999)

FOIRE AUX QUESTIONS - P-J-F-2-120/1.90/0.80-P2(J) HAIER

Comment régler la température de l'eau ?

Appuyez sur le bouton marche/arrêt pour allumer le panneau. Utilisez les touches + et - pour régler la température entre 35°C et 75°C. La température clignote pendant le réglage ; après 4 secondes sans action, la valeur est enregistrée.

Que faire si l'eau ne chauffe pas ?

Vérifiez que l'alimentation électrique est branchée et que le disjoncteur n'a pas sauté. Assurez-vous que la température de consigne est supérieure à la température actuelle. Si le problème persiste, vérifiez l'état de la résistance ou contactez le service après-vente.

Comment entretenir le chauffe-eau ?

Nettoyez l'extérieur avec un chiffon humide et un détergent doux. Vérifiez mensuellement les soupapes de sécurité en tirant la petite poignée. Tous les deux ans, faites remplacer l'anode en magnésium et le caloporteur par un professionnel.

Que faire en cas de fuite ?

Si la soupape de sécurité fuit, vérifiez la pression d'eau. Si elle dépasse 0,80 MPa, installez un réducteur de pression. Si la fuite provient du réservoir, coupez l'alimentation et contactez le service après-vente.

Comment purger le circuit ?

Pour vidanger, fermez l'arrivée d'eau, ouvrez la soupape de vidange, puis ouvrez un robinet d'eau chaude. Pour la mise en service, remplissez d'abord le réservoir d'eau avant de brancher l'alimentation électrique.

Quand remplacer l'anode en magnésium ?

L'anode se consume progressivement. Il est recommandé de la remplacer tous les deux ans pour prolonger la durée de vie du réservoir. Contactez le service après-vente pour l'achat et l'installation.

Que faire en cas de code d'erreur E1 ?

Le code E1 indique une rupture du capteur de température. Vérifiez les connexions du capteur. Si le problème persiste, remplacez le capteur.

Comment utiliser le mode antigel ?

Appuyez sur la touche Antigel du panneau de commande. Le symbole antigel s'allume et le câble chauffant le long des tuyaux s'active. Appuyez à nouveau pour désactiver.

Puis-je utiliser l'eau du chauffe-eau pour boire ?

Non, l'eau produite n'est pas destinée à la consommation humaine. Elle peut contenir des dépôts et des bactéries. Utilisez-la uniquement pour les usages sanitaires (douche, vaisselle).

Quelle est la procédure de démarrage initial ?

1. Remplissez le réservoir d'eau en ouvrant les vannes. 2. Ouvrez un robinet d'eau chaude jusqu'à ce que l'eau coule. 3. Branchez l'alimentation électrique et allumez le panneau. 4. Réglez la température souhaitée.

MODE D'EMPLOI P-J-F-2-120/1.90/0.80-P2(J) HAIER

Haier

QR code image containing encoded data, no visible human-readable text

扫描二维码 智享科技魅力

海尔太阳热水器 使用说明书

型号:

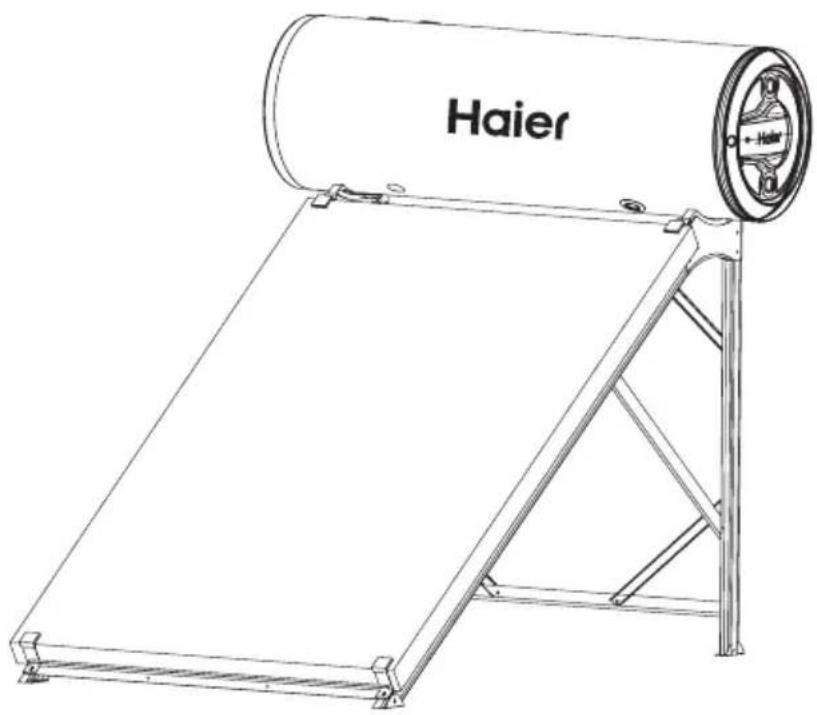

Line drawing of a Haier solar water heater with a cylindrical top and side panel (no text or symbols on the diagram itself)

P-J-F-2-120/1.90/0.80-P2(J)

P-J-F-2-150/2.30/0.80-P2(J)

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

尊敬的海尔用户：感谢您选择、使用海尔产品。

我们承诺：

您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：

“1”：送货安装服务一次就好

“5”：五项组合服务：

【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。 【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。

【C】一站式通检，对用户家其他电器逐一通检保养。

【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。

【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。

体现海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登陆http://fuwu.rrs.com查询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区 http://service.haier.com，在线安装、报修。

目录:

一、安全注意事项……4
二、产品特点.... 5
三、技术参数.... 5
四、电气原理图.... 5
五、装箱单.... 6
六、安装说明.... 6-10
七、使用说明.... 10-13
八、清洗与保养....13
九、疑难解答.... 14
十、用户须知 15
十一、售后服务....15

安全注意事项（使用前请先阅读）

符号解释

禁止表示必须禁止的行为

警示表示必须施行的行为

注意表示必须注意的事项

以下事项操作不当可能造成人身伤亡或财产损失!

使用中不要触摸供给热水的管道和阀门,以免烫伤。	非专业维修人员请勿擅自修理、维护、拆卸或改造热水器和控制器。储水箱维修盖内有220V交流电压,禁止用户私自打开。
使用前,请先用手试探水温,合适后再使用。	如果电源软线损坏,为避免危险,必须由制造厂或维修部或类似的专职人员来更换。
发现热水器有异常或闻到焦臭味的情况下,请立即切断电源,并与服务中心联系。	安装或维修时,严禁带电操作。禁止
务必使用220V/50Hz独立电源。	整机必须安装在可以承重的屋面上,并与屋顶固定牢固。
使用独立插座,并可靠接地。
严禁使用湿手插、拔电源。	首次使用必须将储水箱注满水,循环管路注满换热介质后再接通电源,否则会造成系统故障。
电热及电气装置元件处不能水淋。
禁止儿童单独使用本产品。	本热水器配有安全阀,为了使用安全,不可私自改动其安装位置,泄压孔应垂直向下,并保持与大气相通,严禁堵塞其出口。
请勿将热水器的热水直接作为饮用水或类似用途使用。
必须做好避雷措施,当出现雷电时必须关闭控制器电源。	切勿将汽油等易燃物品放置在热水器附近,否则可能会引起火灾。

产品特点 · 技术参数 · 电气原理图

产品特点

1 整体安装：

热水器安装在室外屋顶，最大限度的节省室内空间。

2 采用平板集热器集热，无玻璃管破碎之隐患，采用换热介质二次循环抗冻，使用可靠，维修量少，省事。

3 热水中心:

自然循环系统，可一机多用，多路供水。水流大用水舒适，水温调节方便。采用搪瓷内胆，抗腐蚀性强，使用寿命更长。

4 人性化设计:

具有电辅助加热功能，可在不同季节气候环境下满足用热水需求。采用主控板和显示板一体式设计，安装位置灵活，安全省心。

技术参数

型号	储水箱外形尺寸	集热器采光面积	支架型式	水箱防水等级	额定内压	额定电源	电辅助加热功率	能效等级	能效系数(CTP)
P-J-F-2-120/1.90/0.80-P2(J)	Φ492X492X1330(mm)	1.9m^2	平顶	IPX4	0.80MPa	50Hz220V~	1500W	1级	0.45
P-J-F-2-150/2.30/0.80-P2(J)	Φ492X492X1580(mm)	2.3m^2

注: 以上参数采光面积偏差 ≤slant3% , 容积偏差在 ±3% 以内, 储水箱外形尺寸允许误差范围为 ±10% 。
该系列太阳热水器执行国家标准：
GB 4706.12-2006, GB/T 19141-2011, GB 26969-2011。

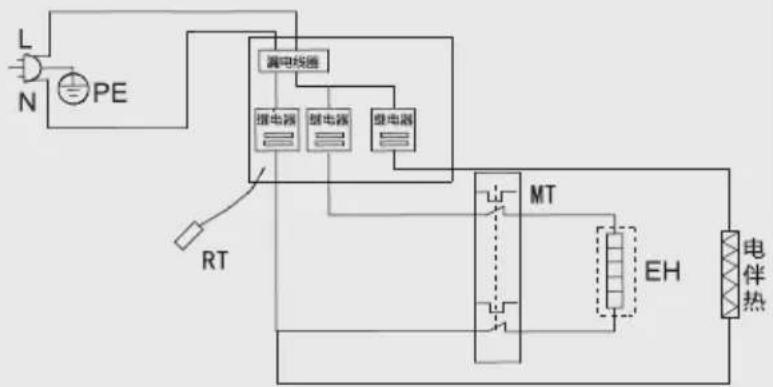

电气原理图

L: 火线（棕色/黑色）

N: 零线（蓝色）

PE: 地线（黄绿双色）

MT: 手复位温控器

EH: 加热管

RT: 传感器

装箱单 · 安装说明

装箱单

包装方式	部件名称	数量
储水箱包装箱	储水箱	1台
	说明书	1本
	控制器	1套
	进水安全阀(0.80MPa)	1个
	夹层安全阀(0.30MPa)	1个
	水箱泄压阀(0.85MPa)	1个
	循环液管	2个
	6分垫片	4个
	挂墙板	1个
	附件包	1袋
	导流管	1根
	传感器	1个
集热器包装箱		1套
支架包装箱		1套

安装说明

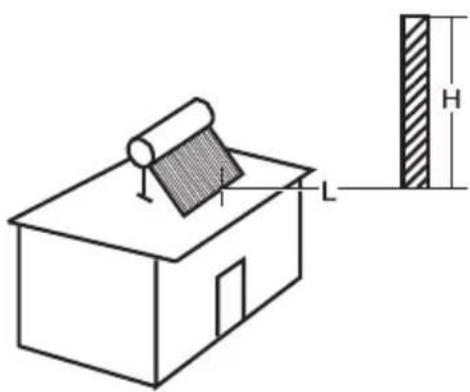

安装位置选择

Diagram showing a solar panel mounted on a roof with a vertical height labeled H, and a separate view of the wall.

1. 在雷击易发地区，热水器安装位置应选在建筑物避雷防护范围之内。
2. 热水器安装朝向的范围为：正南偏东10度正南偏西15度。
3. 热水器安装地点前方应没有遮挡物体。若有遮挡物，则热水器与遮挡物距离应大于L， L=(66.5-)

(其中H: 遮挡物高度; : 当地纬度)

齐齐哈尔	长春	北京	太原	济南	郑州	上海	长沙	昆明	广州	海口
47°19'	43°52'	39°54'	37°52'	36°38'	34°48'	31°14'	28°11'	25°	23°08'	20°02'

安装说明

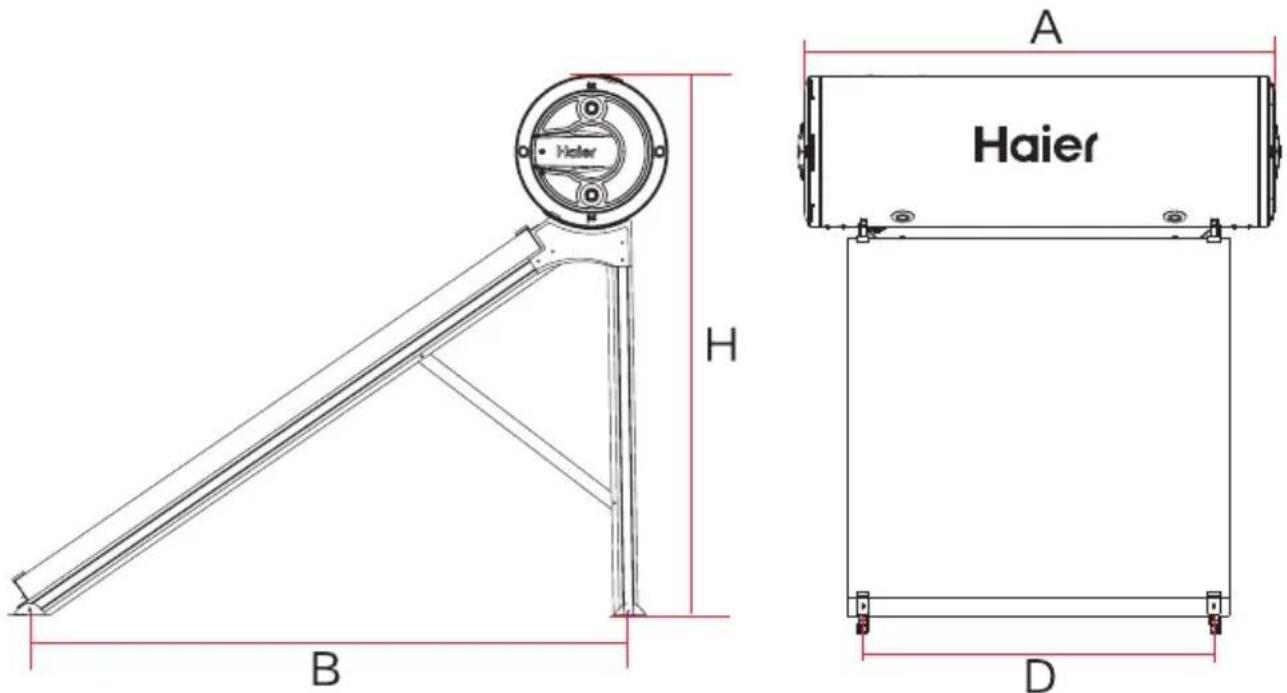

平置式热水器外形及安装尺寸

型号	外形尺寸(单位:mm)安装尺寸(单位:mm)
	A	H	D	B
P-J-F-2-120/1.90/0.80-P2(J)	1330	1745	898	1935
P-J-F-2-150/2.30/0.80-P2(J)	1580	1745	1148	1935

注：以上尺寸偏差≤±5%

Haier A Haier B D

支架组装、固定

- 支架组装

按支架组装示意图组装支架。除上下挂钩处螺栓外，其他拧紧。

注：支架组装示意图及装箱清单见支架包装箱内装箱单。

支架固定

1、推荐将热水器地脚固定于带有预埋铁的地脚基础上，或制作水泥砖，在水泥砖上打膨胀螺栓，把热水器的地脚和支撑脚固定在膨胀螺栓上。
2、通过调节支架位置，确保水箱水平，且各地脚受力均匀。

注意：1、确保热水器所有地脚与支撑面紧密接触，不得有地脚悬空，否则会引起支架变形，导致产品损坏。

2、应使用钢丝绳把水箱、支架牢固固定在层面上。

3、热水器安装必须稳定牢固，否则恶劣天气可能造成严重损坏或伤害事故。

警告：在楼顶或屋顶进行高空安装作业时，为了您的安全，请务必系好安全带！

安装说明

水箱安装

1、将水箱从包装箱中取出，取下固定在水箱两端螺栓上的螺母。
2、将水箱下部螺栓插入支架桶托上的长孔中，上螺母。

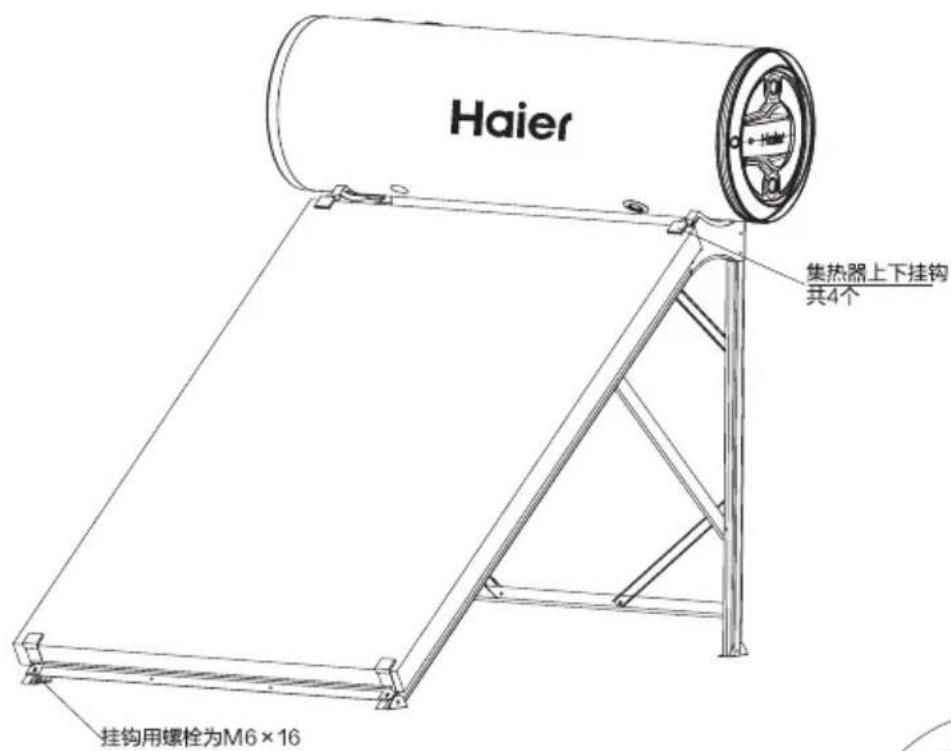

集热器安装

1、集热器安装前尽量避免阳光直射，以免安装时烫伤！
2、安装时，2人分别抬着集热器两侧，将集热器下部放入集热器下挂钩和前立柱缝隙处。
3、轻轻将集热器放到支架前立柱上，调整左右，将集热器循环口与水箱循环口对齐。

Haier 集热器上下挂钩 共4个 挂钩用螺栓为M6×16

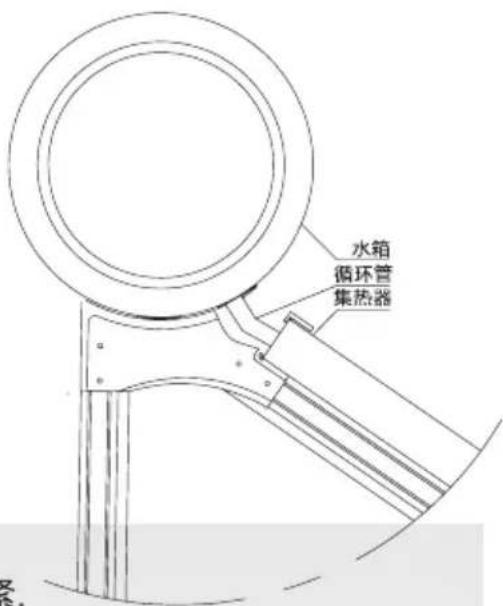

循环管安装

1、将连接管垫片放入水箱循环水嘴内；
2、将连接管外丝螺母拧入（注意不要拧紧）；
3、将垫片放到内丝螺母内，同时调整集热器，将内丝螺母和集热器连接；
4、调整水箱和集热器，使集热器稳定放到支架上；
5、拧紧连接管，固定集热器和水箱。

水箱 循环管 集热器

注意:1、拧紧循环管时,应有人将集热器向上推,边推边拧紧,严禁无人推而生生拧紧。

2、固定水箱时，将环带处4个螺母拧紧，将水箱固定在支架上。
3、固定集热器时，将支架上4个挂钩的螺栓拧紧。

安装说明

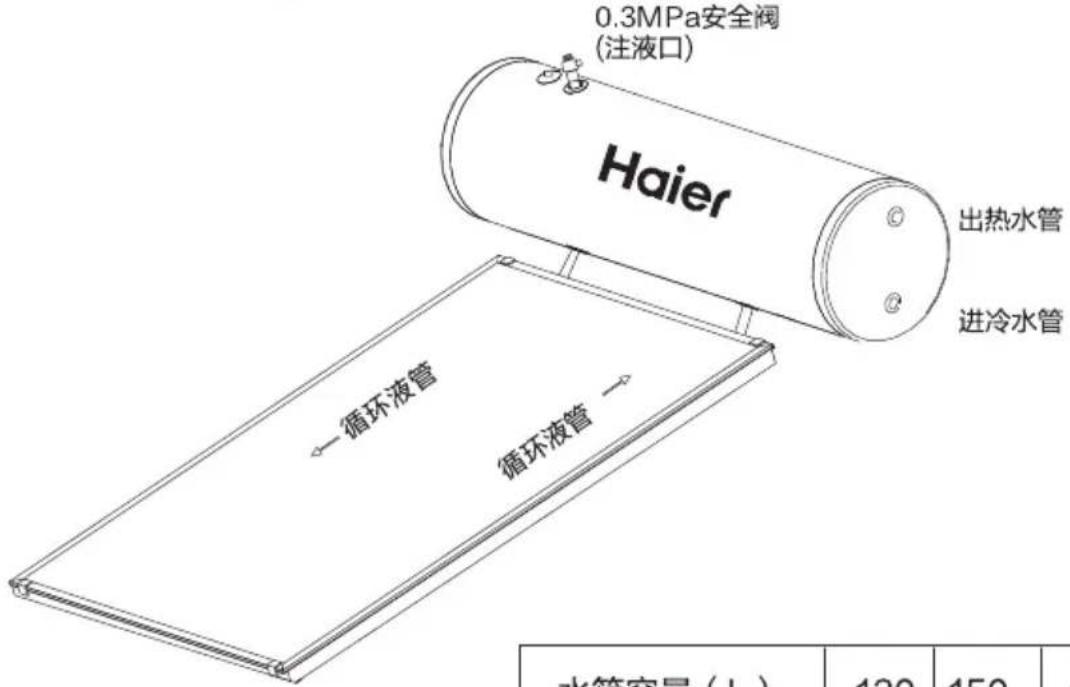

注液

按图示注：

添加公司推荐的换热工质，容量执行下表规定，检查确保整机无漏液处，然后安装0.30MPa安全阀。

0.3MPa安全阀 (注液口) Haier 出热水管 进冷水管 ←循环液管 循环液管 水箱容量（L） 120 150

水箱容量(L)	120	150	注液偏差:±3%
介质添加量(L)	10	12.5

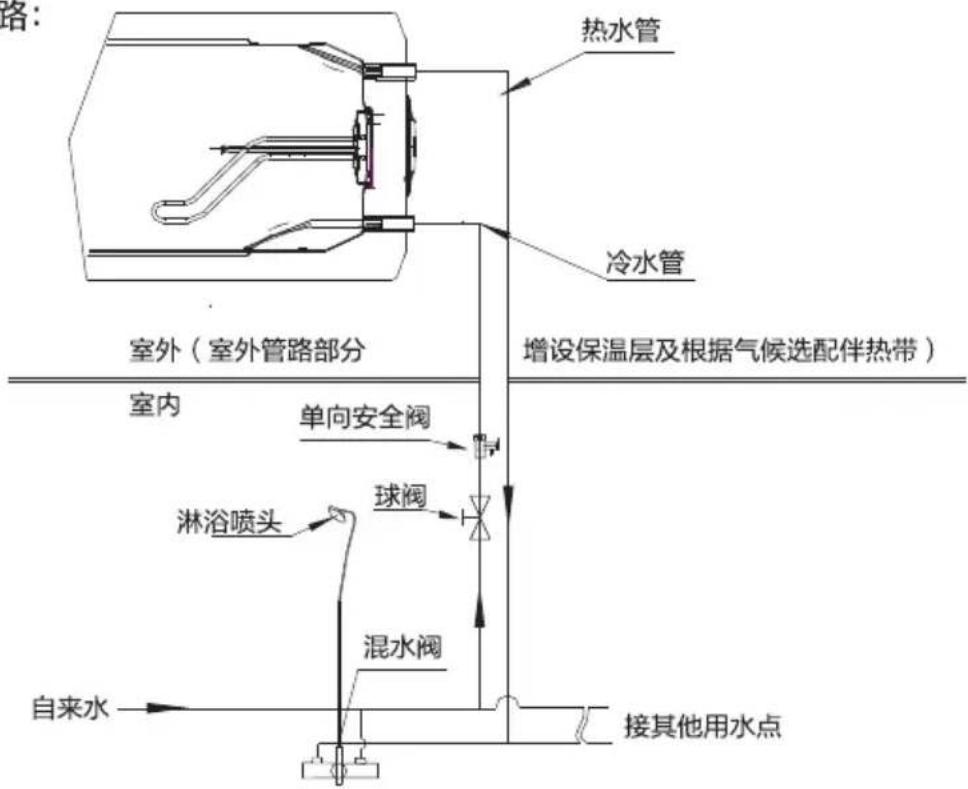

水管路安装

拆下水箱顶部的六分丝堵,将0.85MPa水箱泄压阀安装好,确保不漏水,并在泄压口处安装导流管。

按右图示意图安装管路：

安装说明

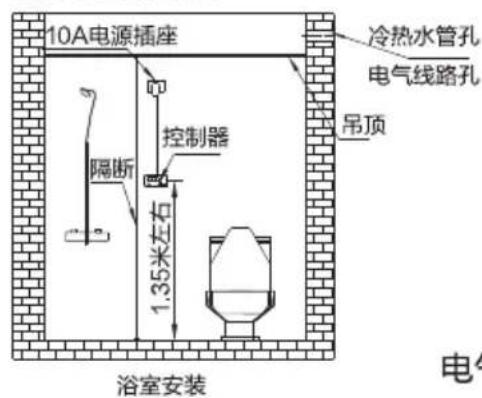

电气安装

按示意图安装

10A电源插座 冷热水管孔 电气线路孔 隔断 控制器 吊顶 1.35米左右 浴室安装 电气

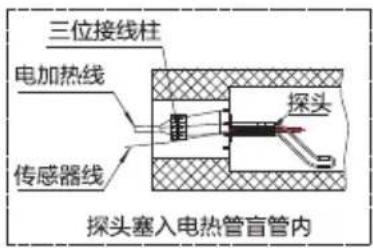

水箱接线示意图

三位接线柱 电加热线 传感器线 探头 探头塞入电热管盲管内

电气安装示意图

导线连接示意图：

电加热		电伴热		地
N	L	N	L

1、在远离浴缸或淋浴喷头的墙上打出间距为52mm，深度约30mm的两个孔，使用附件中的膨胀管和自攻螺钉将控制器挂墙板固定在墙上。
2、取下控制器正面下端盖板,将电缆与配套导线与相应接线端子连接紧固,电加热的黄绿线,棕色线和蓝色线分别接到①端子和标有电加热的L、N端子上;伴热带的棕色线、蓝色线分别接到标有电伴热的L、N端子上,电加热电源线规格RVV3×1.0²,伴热带:RVV2×1.0²。
3、将温度传感器装在水箱侧面的加热管盲管中,将传感器与引入室内的信号线对接,用防水胶带或者热缩管对接头进行绝缘处理,确保密封,将室内信号线末端进行5-8mm的剥线处理,分别压在水温的两个端子上。
4、接好线后，用附件包中的压线板和盘头螺钉将线固定压紧，压线顺序从左到右依次是温度传感器,电加热,电伴热。固定好控制器盖板并将控制器安装在挂墙板上。

安装注意事项

1、安装热水器的屋面应能承受热水器2倍的重量；
2、集热器尽量正南安装，安装时不可倒置。集热器与水箱之间连接的管路必须采用金属管。同时推荐采用橡塑棉作为管路保温材料，户外厚度不得低于30mm，室内厚度不得低于10mm。户外管路应包裹抗紫外线的防护材料，所有外露部件必须做保温防止热量损失。
3、热水器电源要可靠接地。
4、系统安全阀的泄压孔应接到污水排放处。
5、控制器连接标称功率 ≤ 20W/m的电伴热带长度不得超过10m,即控制电伴热带的最大标称功率为200W。如实际使用电伴热带较长，需单独设置插座。

使用说明

上水操作

1、首次上水时，先打开进水阀门，再将出水阀门打开；
2、当出水阀门出水时，证明水箱已满，关闭出水阀门，注意不要关闭进水阀门。
3、上满水后，系统采用顶水式运行，储水箱与自来水保持常通，即进水阀门常开，所以储水箱实现自动补水，水箱内水常满。

取水说明

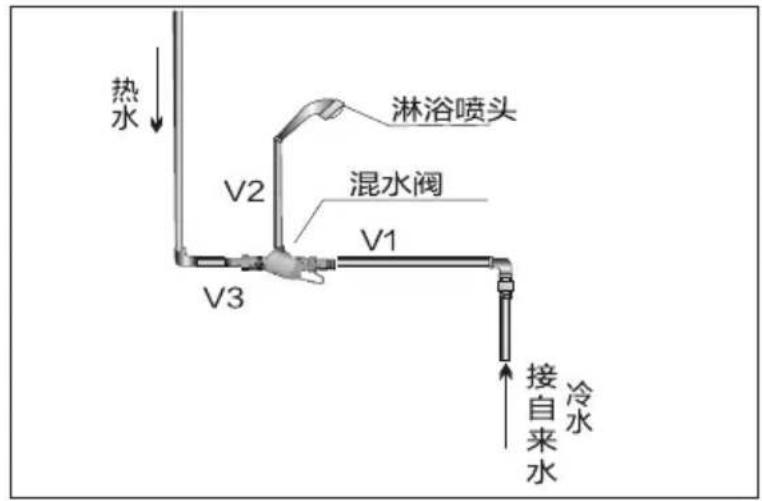

对使用混水阀的用户而言，室内管路连接如下图所示：

混水阀共有三个接口，如下图所示，V1接口连接自来水（冷水管），V2接口连接淋浴喷头，V3接口连接热水管。

使用说明

注意：1、在使用前，请先通过混水阀来调试水温，以免烫伤。用水后，关闭混水阀；

2、热水器使用不当可能导致严重烫伤；

3、使用热水器时，严禁直接将喷头出水口朝向人体，务必将水温调整适宜温度后再进行使用。

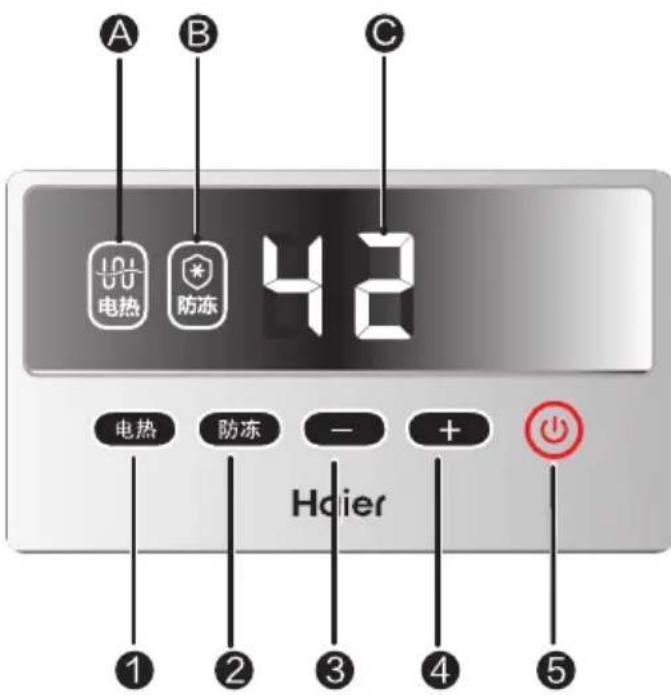

控制器面板介绍

A B C 电热 防冻 42 电热 防冻 - + Hdier ① ② ③ ④ ⑤

显示说明

A 电加热标志：本标志显示表明电加热正在工作中。

B 防冻标志：本标志显示表明伴加热带正在工作中。

水箱水温显示: 显示水箱当前水温; 闪烁时显示设定的电加热水温, 系统故障时候闪烁显示故障代码。

按键说明

① 开启电加热功能。④ 进入温度设置：温度“+”。

② 开启防冻功能。 ⑤ 开启 / 关闭控制器。

③ 进入温度设置：温度“-”。

设置

电加热目标温度设置

1、按键，开启电源
2、按 - 或 + 键进入温度设置状态，温度由正常显示转为闪烁显示上次设置的目标温度。
3、再按 + 键，每按1次，数值增加1。若持续按压1秒以上则温度以3℃/1秒的速率增加；
4、再按 ☐ 键，每按1次，数值减少1。若持续按压1秒以上则温度以3℃/1秒的速率减少。
5、温度设置范围为35℃-75℃，默认45℃。若4秒不操作或者按电热或防冻键则自动保存当前数值并退出设置。

使用说明

进入设置状态时，除正在设定的功能外，对其他功能运行无影响。

电控加热

电加热有两种模式：C1--一次加热模式；C2--加热+保温模式。系统默认C1模式。

C1模式下:

1、开机状态下，按电热键，若实际温度低于设置温度，则启动电加热，电加热标志点亮，加热到目标温度自动停止电加热，退出电加热模式，电加热端子无输出，电加热标志灭。

C2模式下:

1、按电热键，若实际温度低于设置温度，则启动电加热，达到设置温度后则进入保温状态。若实际温度高于设置温度，则直接进入保温状态。电加热标志常亮显示。

2、保温模式两种：

①、55℃以下，5℃保温，即实际温度小于设定目标值5℃时，自动启动电加热加热至目标温度，如此循环，保持水箱温差5℃之内。 ②、55℃及以上，10℃保温，即实际温度小于设定目标值10℃时，自动启动电加热加热至目标温度，如此循环，保持水箱温差10℃之内。

在电加热过程中，再按一次电热键，则停止电加热，电热标志灭。

组合键：

电热 + 防冻

1、按 ⏻键关机。
2、同时按 电热 键和 防冻 键5秒以上，温度显示 C1 或 C2。再同时按 电热 键和 防冻 键，可在 C1 或 C2 之间选择。
3、C1——一次加热 C2——加热+保温
4、系统默认C1

管路防冻

1、按防冻键，防冻标志点亮，管道伴加热带上电开始工作。
2、伴加热带启动过程中，再按一次防冻键，则伴加热带停止工作。

使用说明 · 清洗与保养

清洗与保养

警告！本热水器仅应由合格的服务人员进行维修保养，不正确的方法可能引起严重的伤害事故或财产损失！

外部清洗

1、清洗热水器前必须切断电源。
2、用湿布蘸取少量中性清洗剂轻轻擦拭，不要用汽油或其它溶液。最后用干布擦干，保持热水器干燥。

检查

1、热水器使用过程中，应每月检查安全阀一次，方法为：在进水管的一侧扳动安全阀的小手柄（注意不要伤到手），如有水流出则安全阀正常工作，如无水流出，请与当地售后服务部门联系，若有损坏，请用同种规格的安全阀进行更换。
2、定期请服务人员做安检，及时清除加热管水垢，检测镁棒的消耗状况，消耗过大要及时更换。(注：镁棒另售)
3、为保持热水器能够高效率地工作，每三年应清洗一次加热管和内胆，请小心别损坏加热管外部及内胆内表面的保护层。
4、定期检查换热介质是否减少，建议每两年更换一次。（注：换热介质另售）

- 长时间不使用

若需长时间停用热水器，请按此步骤执行：

1、关闭自来水管阀门；
2、将导流管的一端拧到安全阀泄压孔上，打开安全阀手柄；
3、将热水器的混水阀打开至最大出热水档处（同时将喷头软管从出水阀门上拧下，此时请注意不要被热水烫伤），将内胆水排空。再次使用时，为避免伤害事故的发生，建议在打开热水器的电源开关前，先打开混水阀，将管道内可能存在的气体从管道内排出，此时在开启的阀门附近不能吸烟或有其它明火。同时还应仔细检查热水器各部件是否处于完好状态，并确认内胆充满水后方可投入使用。

4、将集热器用遮挡物遮盖。

疑难解答

现象	需确认事项	解决办法
不出水	供水系统是否停水或水压太低	检查
	用水处是否堵塞,热水阀是否打开	检查清理
储水箱不升温/没有热水/没有足够热水	水温是否调好	重新调
	日照不够	启动辅助电加热
	加热管故障	与维修部门联系
	换热介质不足	与维修部门联系
	电源未接通	检查
	温度设置太低	检查,重新设定
	超温温控器跳闸(长期未使用热水或电脑板故障)	与维修部门联系
	管路连接错误或冷、热水管连反了	与维修部门联系
无法开机	元器件是否损坏	与维修部门联系
显示E1	温度传感器断路	检查温度线是否断路,虚接
显示E2	温度传感器短路	检查温度线是否短接
显示E5	有漏电现象,主机故障	检查接线是否正确,加热管是否漏电,返厂维修
显示E7	干烧	检查是否干烧
安全阀大量出水	自来水压力是否过大(大于0.80MPa)	与维修部门联系
出水忽大忽小忽冷忽热	自来水压力是否稳定	检查

产品中有害物质的名称及含量
部件名称	有害物质						*明细表中的部件为不同型号产品所包含的主要部件汇总,本产品是否包含该部件,以产品的实际配置为准。*明细表中未列明的,本产品中含有的其他部件及其均质材料均不含有害物质。*温馨提示:为了保护环境,本产品或其中的部件报废后,作为消费者您有责任将其与生活垃圾分开,送至有资质的回收站点,由回收处理站点按照国家相关规定进行分类拆解、回收再利用等。有关本产品的回收处理的详细信息,请咨询当地政府、废品处理机构等。
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
外壳及其组件	O	O	O	O	O	O
内胆及其组件	O	O	O	O	O	O
加热管及其总成	O	O	O	O	O	O
保温材料	O	O	O	O	O	O
电脑板及显示组件	×	O	×	O	O	O
温控器及其它电器件	×	O	×	O	O	O
电源线、线束	O	O	O	O	O	O
螺钉、螺栓等紧固件	×	O	×	O	O	O
包装印刷件	O	O	O	O	O	O
接头及阀类	×	O	×	O	O	O
集热组件	O	O	O	O	O	O
支架组件	O	O	O	O	O	O
其它	O	O	O	O	O	O
本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。

用户须知 · 售后服务

用户须知

温馨提示：

1、如果您家有时停水，请在停水时断电。在通电之前请打开出水阀门，待喷头喷出水后，关闭阀门，表明内胆注满水，然后通电，这样可延长加热管使用寿命。
2、如果您的住所是高层建筑，自来水压力超过产品额定压力范围（如：大于0.80MPa），建议您联系我们售后购置减压阀，这样可以保证热水器可靠使用，保证热水器使用寿命。
3、为保证热水器使用寿命，特对产品采用镁棒防腐，镁棒像电池一样会消耗完能量，这时就需要更新。建议您从使用热水器开始，每两年联系我们的售后一次购置更换新的镁棒，这样可以保证且大大延长热水器的寿命。
4、您所购买的太阳能集热器为铜或铜铝复合的贵重材质，产品安装于室外时请置于可靠的位置并注意防盗。

● 安全用电提示：

太阳热水器属于|类电器，请您使用时注意用电安全！

1、必须使用有可靠接地的电源；电源的地线要埋入大地，不能和自来水管等公用设施连接；分清电源的地线和零线，不能将这两种导线连接在一起。
2、必须使用单独专用空气开关，且空气开关应为中国强制认证的合格产品。

中国强制认证的标志为：

为了您和家人的安全，如果您家中用电有不符合上述要求的地方，请您尽快改进。

售后服务

尊敬的用户：

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》等的有关规定，凭电子保修卡（扫描封面二维码下载海尔优家APP、安装后，录入电子保修卡信息，上传发票注册产品，保修无忧，一键家电管理，报装，报修，方便快捷）或发票，为您提供下列服务：

1. 产品整机包修一年，主部件（水箱、平板集热器）包修八年。
2. 家用太阳热水器不能用作商业用途，否则整机及主要部件的包修期为三个月。
3. 零售用户包修期限一律以发票购买日期为准开始计算，工程安装类用户包修期限按相关合同约定执行。
4. 下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务：

(1)超过我公司规定的三包有效期，经修复仍可继续使用；
(2)由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；
(3)未经我公司许可，自行拆动的或经非本厂保修点修理后的产品；
(4)不能出示正规商场提供的本机有效购买发票或发票涂改的产品。

QR code image with a central blue logo, likely linking to a digital resource or website.

好服务 扫出来

合格证

Certificate of Quality

检验员：

你的生活智慧我的智慧生活

青岛经济技术开发区海尔热水器有限公司

地址：青岛经济技术开发区海尔工业园

在线报修地址：http://service.haier.com

电话：4006 999 999

网址：www.haier.com

版次：2016年第1版

专用号：0040506061

厂家代码：VC
