Caractéristiques	Détails
Type de produit	Thermostat
Plage de température	5 °C à 30 °C
Alimentation	230 V AC
Capacité de charge	3600 W
Type de contrôle	Manuel et programmable
Installation	Montage mural
Utilisation	Régulation de la température dans les espaces résidentiels et commerciaux
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer les contacts
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Certifications	CE

FOIRE AUX QUESTIONS - OTH3600 Ouellet

Comment régler la température sur le thermostat Ouellet OTH3600 ?

Pour régler la température, appuyez sur le bouton 'Réglage' et utilisez les flèches pour augmenter ou diminuer la température souhaitée. Appuyez à nouveau sur 'Réglage' pour confirmer.

Le thermostat OTH3600 ne s'allume pas, que faire ?

Vérifiez d'abord si le thermostat est correctement branché. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment réinitialiser le thermostat Ouellet OTH3600 ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton 'Réglage' pendant 10 secondes jusqu'à ce que l'affichage clignote. Cela rétablira les paramètres par défaut.

Le thermostat affiche une erreur, que signifie cela ?

Une erreur sur l'affichage peut indiquer un problème de capteur ou de connexion. Vérifiez les connexions et le capteur. Si le problème persiste, consultez le manuel ou contactez le support technique.

Comment changer la batterie du thermostat OTH3600 ?

Pour changer la batterie, retirez le couvercle arrière du thermostat et remplacez l'ancienne batterie par une nouvelle de type AA. Assurez-vous de respecter la polarité.

Le thermostat fonctionne-t-il avec un chauffage électrique ?

Oui, le thermostat Ouellet OTH3600 est conçu pour fonctionner avec des systèmes de chauffage électrique. Assurez-vous que la puissance est compatible avec le thermostat.

Puis-je programmer des horaires sur le thermostat OTH3600 ?

Oui, le thermostat OTH3600 permet de programmer des horaires. Accédez au menu de programmation et suivez les instructions pour définir vos plages horaires.

Que faire si le thermostat ne répond pas aux commandes ?

Essayez de réinitialiser le thermostat comme décrit dans une question précédente. Si cela ne fonctionne pas, vérifiez si le système est alimenté et contactez le support si nécessaire.

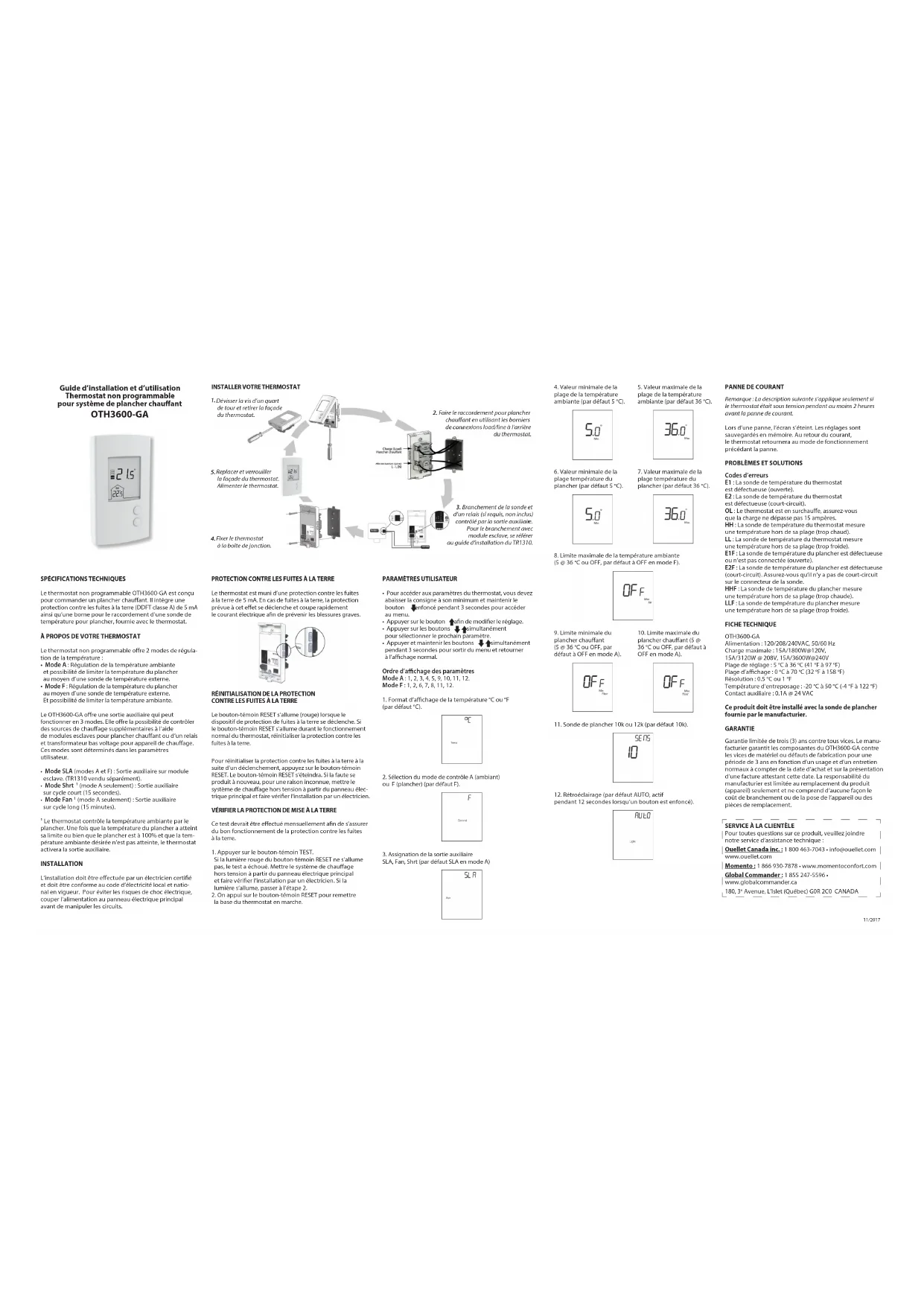

MODE D'EMPLOI OTH3600 Ouellet

Guide d'installation et d'utilisation

Thermostat non programmable

pour système de plancher chauffant

OTH3600-GA

SPÉCIFICATIONS TECHNIQUES

Le thermostat non programmable OTH3600-GA est conçu pour commander un plancher chauffant. Il intègre une protection contre les fuites à la terre (DDFT classe A) de 5 mA ainsi qu'une borne pour le raccordement d'une sonde de température pour plancher, fournie avec le thermostat.

À PROPOS DE VOTRE THERMOSTAT

Le thermostat non programmable offre 2 modes de régulation de la température :

- Mode A : Régulation de la température ambiante

et possibilité de limiter la température du plancher au moyen d'une sonde de température externe

• Mode F : Régulation de la température du plancher

au moyen d'une sonde de température externe.

Et possibilité de limiter la température ambiante.

Le OTH3600-GA offre une sortie auxiliaire qui peut fonctionner en 3 modes. Elle offre la possibilité de contrôler des sources de chauffage supplémentaires à l'aide de modules esclaves pour plancher chauffant ou d'un relais et transformateur bas voltage pour appareil de chauffage. Ces modes sont déterminés dans les paramètres utilisateur.

- Mode SLA (modes A et F) : Sortie auxiliaire sur module

esclave. (TR1310 vendu séparément).

- Mode Shrt ^1 (mode A seulement) : Sortie auxiliaire

sur cycle court (15 secondes).

- Mode Fan (mode A seulement) : sortie auxiliaire sur cycle long (15 minutes).

^1 Le thermostat contrôle la température ambiante par le plancher. Une fois que la température du plancher a atteint sa limite ou bien que le plancher est à 100% et que la température ambiante désirée n'est pas atteinte, le thermostat activera la sortie auxiliaire.

INSTALLATION

L'installation doit être effectuée par un électricien certifié et doit être conforme au code d'électricité local et national en vigueur. Pour éviter les risques de choc électrique, couper l'alimentation au panneau électrique principal avant de manipuler les circuits.

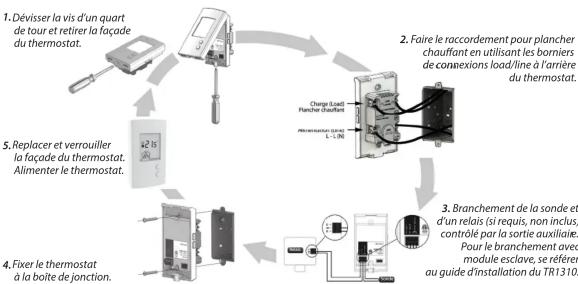

INSTALLER VOTRE THERMOSTAT

PROTECTION CONTRE LES FUITES À LA TERRE

Le thermostat est muni d'une protection contre les fuites à la terre de 5 mA. En cas de fuites à la terre, la protection prévue à cet effet se déclenche et coupe rapidement le courant électrique afin de prévenir les blessures graves.

RÉINITIALISATION DE LA PROTECTION

CONTRE LES FUITES À LA TERRE

Le bouton-témoin RESET s'allume (rouge) lorsque le dispositif de protection de fuites à la terre se déclenche. Si le bouton-témoin RESET s'allume durant le fonctionnement normal du thermostat, réinitialiser la protection contre les fuites à la terre.

Pour réinitialiser la protection contre les fuites à la terre à la suite d'un déclenchement, appuyez sur le bouton-témoin RESET. Le bouton-témoin RESET s'éteindra. Si la faute se produit à nouveau, pour une raison inconnue, mettre le système de chauffage hors tension à partir du panneau électrique principal et faire vérifier l'installation par un électricien.

VÉRIFIER LA PROTECTION DE MISE À LA TERRE

Ce test devrait être effectué mensuellement afin de s'assurer du bon fonctionnement de la protection contre les fuites à la terre.

1. Appuyer sur le bouton-témoin TEST. Si la lumière rouge du bouton-témoin RESET ne s'allume pas, le test a échoué. Mettre le système de chauffage hors tension à partir du panneau électrique principal et faire vérifier l'installation par un électricien. Si la lumière s'allume, passer à l'étape 2.
2. On appui sur le bouton-témoin RESET pour remettre la base du thermostat en marche.

PARAMÈTRES UTILISATEUR

• Pour accéder aux paramètres du thermostat, vous devez abaisser la consigne à son minimum et maintenir le bouton ↓enfoncé pendant 3 secondes pour accéder au menu.
• Appuyer sur le bouton afin de modifier le réglage.
• Appuyer sur les boutons simultanément pour sélectionner le prochain paramètre.
• Appuyer et maintenir les boutons simultanément pendant 3 secondes pour sortir du menu et retourner à l'affichage normal.

Ordre d'affichage des paramètres

1. Format d'affichage de la température °C ou °F (par défaut °C).

1. Sélection du mode de contrôle A (ambiant) ou F (plancher) (par défaut F).

1. Assignation de la sortie auxiliaire SLA, Fan, Shrt (par défaut SLA en mode A)

1. Valeur minimale de la plage de la température ambiante (par défaut 5 °C)

1. Valeur minimale de la plage température du plancher (par défaut 5 °C).

1. Limite maximale de la température ambiante (5 @ 36 °C ou OFF, par défaut à OFF en mode F).

1. Limite minimale du plancher chauffant (5 @ 36 °C ou OFF, par défaut à OFF en mode A).

1. Sonde de plancher 10k ou 12k (par défaut 10k).

1. Rétroéclairage (par défaut AUTO, actif pendant 12 secondes lorsqu'un bouton est enfoncé).

PANNE DE COURANT

Remarque : La description suivante s'applique seulement si le thermostat était sous tension pendant au moins 2 heures avant la panne de courant.

Lors d'une panne, l'écran s'éteint. Les réglages sont sauvegardés en mémoire. Au retour du courant, le thermostat retournera au mode de fonctionnement précédant la panne.

E1 : La sonde de température du thermostat

est défectueuse (ouverte).

E2 : La sonde de température du thermostat

est défectueuse (court-circuit).

OL : Le thermostat est en surchauffe, assurez-vous

que la charge ne dépasse pas 15 ampères.

HH : La sonde de température du thermostat mesure une température hors de ce plage (tran cheud).

une température hors de sa plage (trop chaudi) II : La sonde de température du thermostat m

LE : La sonde de température du thermostat mesure une température hors de sa plage (trop froide)

E1F : La sonde de température du plancher est défectueuse

ou n'est pas connectée (ouverte).

E2F : La sonde de température du plancher est défectueuse

(court-circuit). Assurez-vous qu'il n'y a pas de court-circuit

sur le connecteur de la sonde.

HHF : La sonde de température du plancher mesure une température hors de sa plage (tron chaude)

une température hors de sa plage (trop chaude). LIF : La sonde de température du plancher mesu

LEF : La sonde de température du plancher mesure une température hors de sa plage (trop froide).

FICHE TECHNIQUE

OTH3600-GA

Alimentation : 120/208/240VAC, 50/60 Hz

Charge maximale : 15A/1800W@120V,

15A/3120W @ 208V, 15A/3600W@240V

Plage de réglage : 5 °C à 36 °C (41 °F à 97 °F)

Plage d'affichage : 0 °C à 70 °C (32 °F à 158 °F)

Resolution : 0.5 °C ou T°F Température d'entrenosa

Temperature d'entreposage : -20 °C à 30 °C (-4° F à 122° F) Contact auxiliaire : 0.1A @ 34 VAC

Contact auxiliaire : 0.1A @ 24 VAC

Ce produit doit être installé avec la sonde de plancher fournie par le manufacturier.

GARANTIE

Garantie limitée de trois (3) ans contre tous vices. Le manufacturier garantit les composantes du OTH3600-GA contre les vices de matériel ou défauts de fabrication pour une période de 3 ans en fonction d'un usage et d'un entretien normaux à compter de la date d'achat et sur la présentation d'une facture attestant cette date. La responsabilité du manufacturier est limitée au remplacement du produit (appareil) seulement et ne comprend d'aucune façon le coût de branchement ou de la pose de l'appareil ou des pièces de remplacement.

SERVICE À LA CLIENTÈLE

Pour toutes questions sur ce produit, veuillez joindre

notre service d'assistance technique :

Ouellet Canada inc.: 1 800 463-7043 • [e-mail]

www.ouellet.com

Momento: 1 866 930-7878 • www.momentoconfort.com

Global Commander: 1 855 247-5596.
