OTL221 - Thermostat Ouellet - Notice d'utilisation et mode d'emploi gratuit

Marque	Ouellet
Modèle	OTL221
Catégorie	Thermostat pour systèmes de chauffage électrique
Type	Thermostat d'ambiance mécanique (bilame)
Alimentation	AC 120V / 208V / 240V / 277V
Capteur	Bimétallique
Plage de température	5°C à 32°C (41°F à 90°F)
Charge maximale	6094 W à 277 V, 5820 W à 240 V, 4576 W à 208 V, 2640 W à 120 V
Homologation	cETL (liste UL)
Type de montage	Mural, dans une boîte de jonction standard
Couvercle	Entièrement ventilé pour une détection précise de l'air ambiant
Bouton de réglage	Grand bouton rotatif, réglage facile
Modèles disponibles	Unipolaire (OTL221) et bipolaire (OTL222)
Plaques graduées	Interchangeables en °C et °F (incluses)
Installation électrique	Conforme aux codes local et national de l'électricité
Consignes de sécurité	Couper l'alimentation avant installation ; installer par un électricien certifié ; respecter les charges maximales
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon sec si nécessaire
Informations générales	Thermostat fiable et robuste pour le contrôle de la température ambiante

FOIRE AUX QUESTIONS - OTL221 Ouellet

Comment régler la température avec le thermostat OTL221 ?

Tournez le bouton de contrôle dans le sens horaire jusqu'à la position maximale. Laissez chauffer la pièce jusqu'à la température désirée, puis tournez lentement le bouton dans le sens antihoraire jusqu'à entendre un déclic. Le thermostat maintiendra alors cette température.

Que faire si le thermostat ne chauffe pas ou ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est bien branchée et que le disjoncteur n'a pas sauté. Assurez-vous que les fils sont correctement connectés et bien serrés. Si le problème persiste, contactez un électricien certifié.

Quelle est la différence entre un modèle unipolaire et bipolaire ?

Le modèle unipolaire (OTL221) coupe un seul conducteur (phase) tandis que le modèle bipolaire (OTL222) coupe les deux conducteurs (phase et neutre), offrant une isolation complète. Le bipolaire est recommandé pour une sécurité accrue.

Où installer le thermostat dans la pièce ?

Installez le thermostat à une hauteur de 4,5 à 5 pieds (1,4 à 1,5 m) du sol, dans un endroit à l'abri des sources de chaleur ou de froid (lumière directe du soleil, courants d'air, appareils électroniques). Évitez les murs extérieurs.

Quelle est la charge maximale supportée par le thermostat ?

La charge maximale varie selon la tension : 6094 W à 277 V, 5820 W à 240 V, 4576 W à 208 V et 2640 W à 120 V. Ne dépassez jamais ces valeurs.

Comment changer la plaque graduée de °C à °F ?

Pour retirer la plaque, insérez un petit tournevis plat dans une fente latérale et soulevez délicatement. Pour installer la nouvelle plaque, alignez les tiges avec les trous du bouton et poussez jusqu'à ce qu'elle s'enclenche.

Que signifie le déclic que j'entends en tournant le bouton ?

Le déclic indique que le thermostat a atteint la température de consigne et qu'il coupe ou active le chauffage. C'est le fonctionnement normal du contacteur bilame.

Comment couper complètement l'alimentation du chauffage avec le thermostat ?

Pour le modèle bipolaire, tournez le bouton complètement dans le sens antihoraire (position arrêt). Pour le modèle unipolaire, cela abaisse la température à 5°C (protection antigel). Pour une coupure totale, utilisez le disjoncteur.

Ce thermostat est-il compatible avec tous les types de chauffage électrique ?

Il est conçu pour les systèmes de chauffage électrique résistifs (plinthes, convecteurs, etc.). Vérifiez que la tension et l'ampérage de votre appareil de chauffage ne dépassent pas les spécifications du thermostat.

Comment savoir si mon thermostat est unipolaire ou bipolaire ?

Le modèle unipolaire possède un fil rouge (LIGNE) et un fil noir (CHARGE). Le modèle bipolaire possède deux fils rouges et deux fils noirs. Consultez l'étiquette sur le thermostat ou la notice pour confirmer.

MODE D'EMPLOI OTL221 Ouellet

Thermostat pour les systèmes de chauffage électrique.

Alimentation AC 120V / 208V / 244V / 277V

Charge maximale :

Capteur : Bimétallique

Plage de température :

5^ — 32^ (41°F—90°F)

cETL us listing.

AVERTISSEMENT

LIRE ATTENTIVEMENT ces instructions avant de procéder à l'installation ou l'utilisation de ce thermostat. Conserver ces instructions et consultez-les régulièrement pour assurer un bon fonctionnement sécuritaire.

FONCTIONS ET CARATÉRISTIQUES

• 120/208/240/277 Volts
- Plaques graduées en °C et °F (incluses)
- Installation murale
• Modèles unipolaire et bipolaire disponibles

• Couvercle entièrement ventilé permet la détection de l'air dans toutes les directions.
  • Grand bouton de contrôle pour un réglage facile
  • 32°C (90°F) réglage maximum

INSTRUCTIONS D'INSTALLATION

AVERTISSEMENT: Couper l'alimentation électrique au panneau

d'alimentation électrique principal. L'installation doit être effectuée par un électricien certifié.

Référez-vous aux spécifications du thermostat et de l'appareil de chauffage pour connaître l'ampérage à contrôler par le thermostat. Charge maximum du thermostat : 6094 Watts à 277 Volts, 5820 Watts à 240 Volts, 4576 Watts à 208 Volts et 2640 Watts à 120 Volts.

Installer le thermostat dans une boîte de jonction en métal avec une mise à la terre ou en plastique, à une hauteur de 4 ½ pi à 5 pi au-dessus du plancher. Éviter de l'installer dans une zone où il y a des sources externes de chaleur et de froid (la lumière directe du soleil, un téléviseur, des courants d'air provenant d'une porte ou d'une fenêtre car cela pourrait causer des lectures de température inexactes. L'endroit le plus pratique est au-dessus de l'interrupteur de lumière. Ne pas utiliser à l'extérieur.

INSTRUCTIONS D'INSTALLATION suite

DANGER

RISQUES DE CHOC ÉLECTRIQUE OU D'INCENDIE

LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT L'INSTALLATION OU L'UTILISATION DU THERMOSTAT. RESPECTER LES RÈGLES DE SÉCURITÉ DE BASE POUR ÉVITER LES RISQUES D'INCENDIES, CHOCS ÉLECTRIQUES ET DÉGÂTS MATÉRIELS ET DE BLESSURE.

L'installation du thermostat doit être conforme aux codes local et national de l'électricité en vigueur et aux exigences relatives à l'utilisation de l'appareil. S'assurer que tous les branchements au thermostat sont corrects et bien serrés pour éviter les courts-circuits. Utiliser le filage approprié conformément aux codes local et national de l'électricité en ce qui a trait à la consommation d'électricité.

INSTRUCTIONS DU CÂBLAGE

Installation du thermostat unipolaire

1. Fermer le courant électrique afin d'éviter de recevoir des chocs électriques ou d'endommager le produit.
2. Passer les fils électriques jusqu'à l'emplacement du thermostat.
3. Brancher le fil de sortie de LIGNE rouge du thermostat à la ligne L1 du panneau d'alimentation.
4. Brancher le fil de sortie de CHARGE noir du thermostat au fil de sortie de ligne de l'appareil de chauffage.
5. Brancher la ligne N neutre (L2) à la ligne restante de l'appareil de chauffage.
6. Fixer le fil de mise à la terre à la vis de mise à la terre fournie dans la boîte de jonction.
7. S'assurer que toutes les connexions sont bien serrées.
8. Insérer les fils dans la boîte de jonction, et assurez-vous de ne pas endommager les fils.
9. Retirer le couvercle du thermostat en le prenant par les côtés et en le tirant hors de la base du thermostat.
10. Mettre la base du thermostat sur la boîte de jonction et la fixer avec les vis fournies.
11. Replacer le couvercle du thermostat.

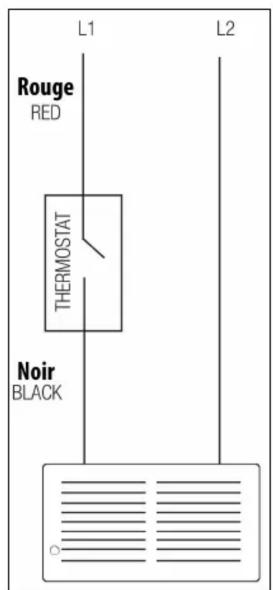

Installation du thermostat unipolaire

L1 L2 Rouge RED THERMOSTAT Noir BLACK

Installation du thermostat bipolaire

1. Fermer le courant électrique afin d'éviter de recevoir des chocs électriques ou d'endommager le produit.
2. Passer les fils électriques jusqu'à l'emplacement du thermostat.
3. Brancher le fil de sortie de CHARGE noir du thermostat au fil de sortie de ligne de l'appareil de chauffage.
4. Brancher le fil de sortie de LIGNE rouge du thermostat aux fils de sortie de ligne du panneau d'alimentation.
5. S'assurer que toutes les connexions sont bien serrées.
6. Insérer les fils dans la boîte de jonction, et assurez-vous de ne pas endommager les fils.
7. Fixer le fil de mise à la terre à la vis de mise à la terre fournie dans la boîte de jonction.
8. Retirer le couvercle du thermostat en le prenant par les côtés et en le tirant hors de la base du thermostat.
9. Mettre la base du thermostat sur la boîte de jonction et la fixer avec les vis fournies.
10. Replacer le couvercle du thermostat.

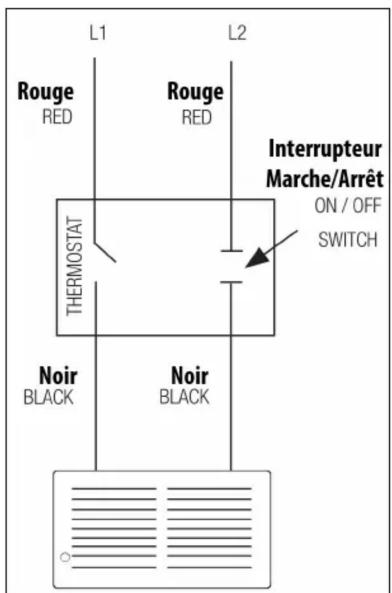

Installation du thermostat bipolaire

L1 L2 Rouge RED Rouge RED Interrupteur Marche/Arrêt ON / OFF SWITCH THERMOSTAT Noir BLACK Noir BLACK

INFORMATIONS GÉNÉRALES

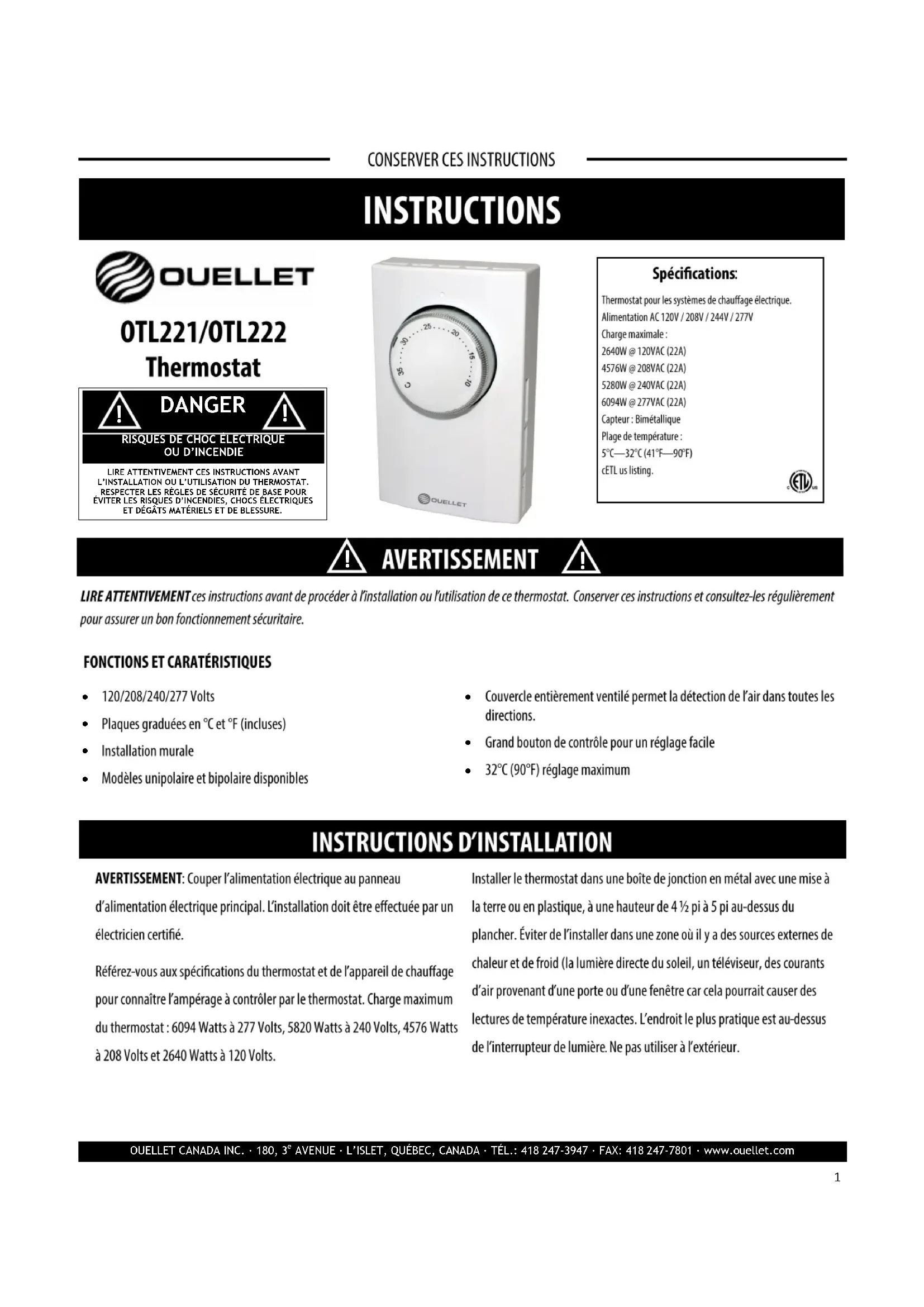

OUELLET

OTL221/OTL222

Thermostat

DANGER

RISQUES DE CHOC ÉLECTRIQUE OU D'INCENDIE

LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT L'INSTALLATION OU L'UTILISATION DU THERMOSTAT. RESPECTER LES RÈGLES DE SÉCURITÉ DE BASE POUR ÉVITER LES RISQUES D'INCENDIES, CHOCS ÉLECTRIQUES ET DÉGÂTS MATÉRIELS ET DE BLESSURE.

Pour ajuster le thermostat à la température désirée, tourner le bouton de contrôle au maximum en tournant dans le sens horaire. Laisser fonctionner l'appareil jusqu'à ce que la température désirée soit atteinte. À ce moment, tourner le bouton de contrôle dans le sens anti-horaire jusqu'à ce que vous entendiez un déclic. Le thermostat gardera cette température de pièce.

• Modèle unipolaire—Tourner le bouton de contrôle au maximum en tournant dans le sens anti-horaire pour régler la température à 5°C (41°F).
• Modèle bipolaire— Tourner le bouton de contrôle au maximum en tournant dans le sens anti-horaire va fermer l'alimentation en chauffage.

Installation de la plaque graduée °C et °F

Aligner les tiges de la plaque graduée avec les trous du bouton de contrôle du thermostat et pousser jusqu'à ce que la plaque soit insérée dans le bouton du thermostat.

Pour retirer la plaque graduée, insérer un petit tournevis plat à l'intérieur d'une des fentes situées sur la plaque graduée et soulever la plaque délicatement.
