OTH4000P - Thermostat Ouellet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat non programmable
Marque	Ouellet
Modèle	OTH4000P
Tension d'alimentation	120-240 Vca, 50/60 Hz (selon modèle, 240 Vca pour OTH4000)
Puissance maximale	4000 W @ 240 Vca
Courant maximal	16,7 A
Plage de consigne	5 °C à 30 °C (41 °F à 86 °F)
Plage d'affichage	0 °C à 70 °C (32 °F à 158 °F)
Résolution	±0,5 °C (±1 °F)
Température d'entreposage	-20 °C à 50 °C (-4 °F à 122 °F)
Affichage	Température de consigne et ambiante, indicateur de chauffage
Rétroéclairage	Réglable (activé 5 s ou permanent)
Verrouillage du clavier	Oui (réglable, désactivé par défaut)
Cycle de chauffage	Court (plinthe, convecteur) ou long (ventilo-convecteur)
Type de chauffage compatible	Plinthe électrique, convecteur, ventilo-convecteur
Installation	En série avec l'unité de chauffage, fils non polarisés, par électricien certifié
Connecteurs pour fils aluminium	Utiliser connecteurs sans soudure CO/ALR approuvés
Garantie	3 ans limitée (pièces seulement)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Couper l'alimentation au panneau avant installation. Risque de choc électrique. Connexions mal serrées peuvent causer un incendie.

FOIRE AUX QUESTIONS - OTH4000P Ouellet

Comment installer le thermostat OTH4000P ?

L'installation doit être effectuée par un électricien certifié. Coupez l'alimentation au panneau électrique. Retirez l'ancien thermostat, déverrouillez le couvercle, connectez les deux fils (non polarisés) en série avec l'unité de chauffage, fixez le thermostat à la boîte électrique, puis replacez le couvercle et remettez sous tension.

Quelle est la puissance maximale supportée par ce thermostat ?

Le modèle OTH4000 supporte une charge maximale de 4000 W sous 240 Vca, soit 16,7 A. Pour 208 V, la puissance est de 3465 W; pour 120 V, 2000 W.

Comment modifier le cycle de chauffage pour un ventilo-convecteur ?

Accédez aux paramètres avancés en abaissant la température au minimum et en maintenant le bouton ♥ enfoncé 3 secondes. Utilisez les flèches pour naviguer jusqu'au paramètre 5 (ShtCye) et changez de SHT (cycle court) à LHT (cycle long) pour ventilo-convecteur.

Comment verrouiller le clavier pour éviter les modifications ?

Dans les paramètres avancés (paramètre 6), réglez OFFLuo sur ON pour activer le verrouillage. Une fois activé, le clavier reste verrouillé. Pour déverrouiller, répétez la procédure et remettez sur OFF.

Comment changer l'affichage de °C à °F ?

Accédez aux paramètres avancés (paramètre 1). L'affichage par défaut est °C (OFF). Appuyez sur ↑ ou ↓ pour basculer sur ON et afficher en °F. Validez en appuyant sur ↑ et ↓ pour passer au paramètre suivant.

Que faire si le chauffage ne s'allume pas après installation ?

Vérifiez que l'alimentation est rétablie, que le thermostat est correctement câblé en série avec le chauffage et que les connecteurs sont serrés. Assurez-vous que la température de consigne est supérieure à la température ambiante. Si le problème persiste, contactez un électricien.

Puis-je utiliser ce thermostat avec un ventilo-convecteur ?

Oui, le thermostat est compatible avec les ventilo-convecteurs à condition de régler le cycle de chauffage sur long (paramètre avancé 5 : LHT). Sinon, le cycle court pourrait endommager l'appareil.

Comment régler la consigne minimale et maximale ?

Dans les paramètres avancés, les paramètres 3 et 4 permettent de régler respectivement la consigne minimale (Mx50 par défaut à 5 °C) et maximale (Mx300 par défaut à 30 °C). Utilisez les flèches pour modifier les valeurs entre 5 °C et 30 °C.

Que signifient les indicateurs sur l'écran ?

L'écran affiche la température de consigne (souhaitée) et la température ambiante. Un indicateur de chauffage s'allume lorsque le thermostat demande de la chaleur. Les symboles peuvent varier selon les réglages.

Comment nettoyer le thermostat OTH4000P ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez jamais de produits abrasifs, de solvants ou d'eau. Débranchez l'alimentation avant tout nettoyage.

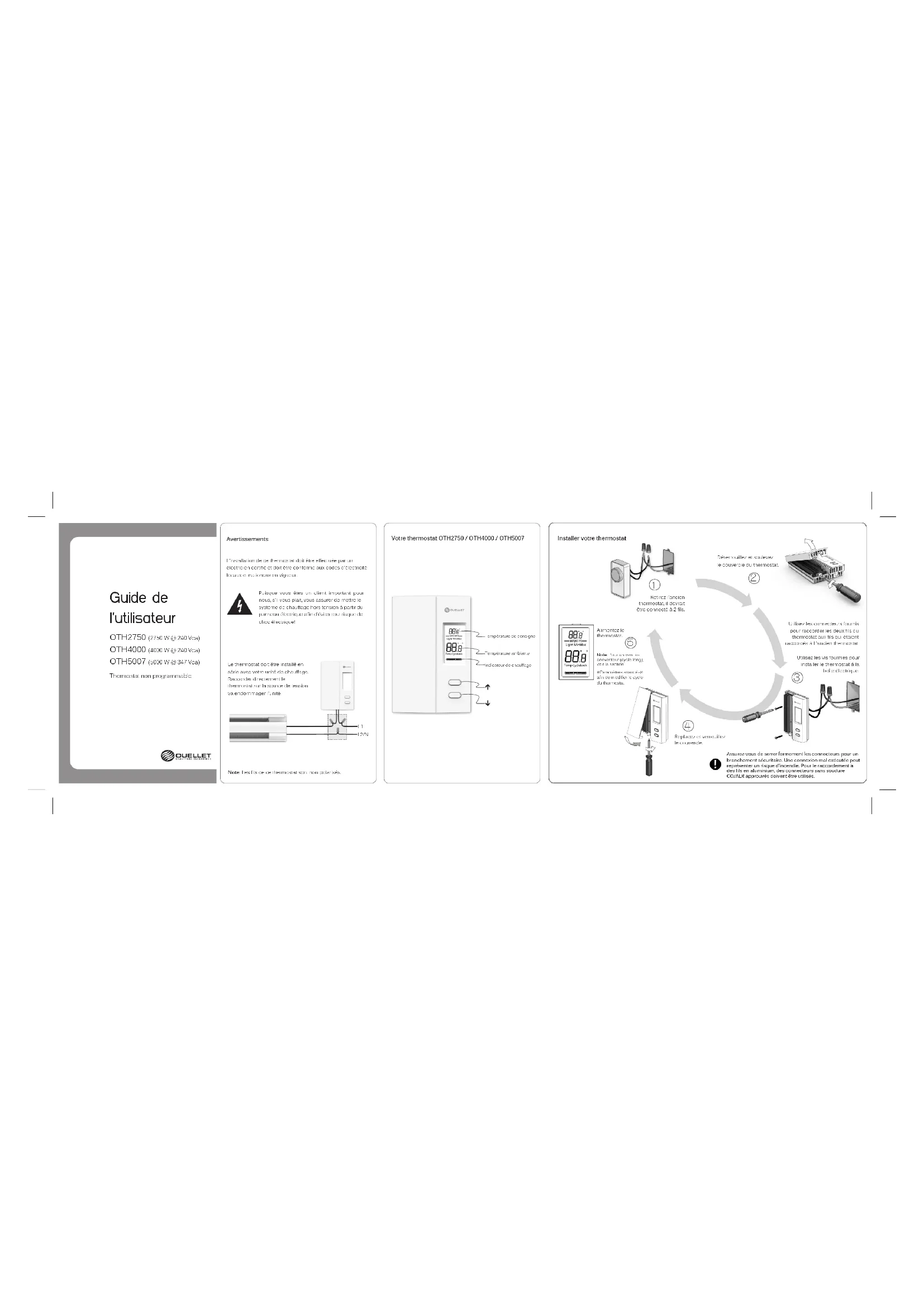

MODE D'EMPLOI OTH4000P Ouellet

Guide de l'utilisateur

OTH2750 (2750 W @ 240 Vca)

OTH4000 (4000 W @ 240 Vca)

OTH5007 (5000 W @ 347 Vca)

Thermostat non programmable

OUELLET EXAVIÈRE ELECTRÈVE

Avertissements

L'installation de ce thermostat doit être effectuée par un électricien certifié et doit être conforme aux codes d'électricité locaux et nationaux en vigueur.

Puisque vous êtes un client important pour nous, s'il vous plaît, vous assurer de mettre le système de chauffage hors tension à partir du panneau électrique afin d'éviter tout risque de choc électrique!

Le thermostat doit être installé en série avec votre unité de chauffage. Raccorder directement le thermostat sur la source de tension va endommager l'unité.

Note: Les fils de ce thermostat sont non polarisés.

Votre thermostat OTH2750 / OTH4000 / OTH5007

TEMPÉRATURE DE CONSIGNE TEMPÉRATURE AMBIARTE INDICATEUR DE CHAUFFAGE

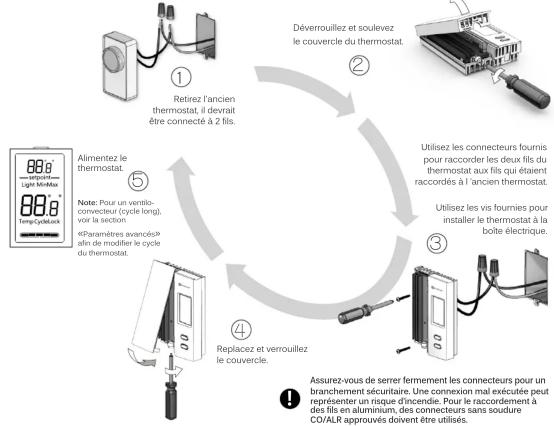

Installer votre thermostat

Paramètres avancés

Abaisser la température de

consigne à son minimum et

maintenir le bouton ♥ er pendant 3 secondes afin

d'accéder au menu.

Appuyer sur le bouton ↑ ou ↓ afin de changer le réglage.

Appuyer sur les boutons ↑ et ↓ pour sélectionner le prochain

paramètre.

Appuyer sur les boutons ↑ et ↓ pendant 3 secondes pour sortin

du menu et retourner à l'affichage normal

Ordre	Paramètres & réglages	Affichage
1	Format d'affichage de la température : °C ou °F(pair défaut. OFF)	9C30pp
2	Rétroéclairage:OFF (actif pendant 5 sec, avec un bouton est appoué)ON (toujours actif)(par défaut. OFF)	LippeOFF
3	Consigne minimale:5 °C - 30° C (41°F - 86°F)(par défaut. 5 °C)	Mx50
4	Consigne maximale:5 °C - 30° C (41°F - 86°F)(par défaut. 30 °C)	Mx300
5	Longueur du cycle:SHT (cycle ou pour plinhille électrique) /SHT (cycle pour vento-convexteur(par défaut. SHT)	ShtCye
6	Verrouillage du clavier:OFF (dilactivé) / ON (activé)(par défaut. OFF)	OFFLuo

Spécifications techniques

Plage de réglage : 5 °C à 30 °C (41 °F à 86 °F)

Plage d'affichage : 0 °C à 70 °C (32 °F à 158 °F)

Résolution : ± 0,5 °C (± 1 °F) Entrenosage : -20 °C à 50 °C (-4 °F à 122 °F)

Thermostat OTH2750

Charge maximale : 11,5 A / 1380 W @ 120 Vca. 50/60 Hz

11,5 A / 2390 W @ 208 Vca. 50/60 Hz

Charge minimale : 1.25 A / 150 W @ 120 Vca, 50/60 Hz

1.25 A / 260 W @ 208 Vca, 50/60 Hz

1.25 A / 300 W @ 240 Vca, 50/60 Hz

Thermostat OTH4000

Charge maximale : 16.7 A / 2000 W @ 120 Vca, 50/60 Hz

16.7 A / 3465 W @ 208 Vca, 50/60 Hz

16.7 A / 4000 W @ 240 Vca, 50/60 Hz

Charge minimale : 1.25 A / 150 W @ 120 Vca, 50/60 Hz

1.25 A / 260 W @ 208 Vca, 50/60 Hz

1.25 A / 300 W @ 240 Vca, 50/60 Hz

Thermostat OTH5007

Charge maximale : 14.4 A / 4000 W @ 277 Vca, 50/60 Hz

Compatible avec un système de chauffage électrique tel que:

• Plinthe électrique

• Convecteur (cycle court)

• Ventilo-convecteur (cycle long)

Garantie limitée de trois (3) ans

OUELLET CANADA INC. garantit les composantes du OTH2750, OTH4000 & OTH5007 contre les vices de matériel ou défauts de fabrication pour une période de 3 ans en fonction d'un usage et d'un entretien normaux à compter de la date d'achat et sur présentation d'une facture attestant cette date. La responsabilité de Ouellet Canada inc. est limitée au remplacement du produit (appareil) seulement et ne comprend d'aucune façon le coût de branchement ou de la pose de l'appareil ou pièces de remplacement.

Pour toutes questions sur ces produits,

veuillez joindre notre service d'assistance technique:

180, 3e Avenue, L'Islet (Québec) GOR 2C0 CANADA

Téléphone : 1 800 463-7043 - [phone]

Télécopieur : 1 800 662-7801 · [phone]

www.ouellet.com · [e-mail]

660-1131-0001-A
