AT-SB727 - Platine_disque AUDIO TECHNICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle sans fil avec enceintes intégrées
Marque	Audio-Technica
Modèle	AT-SB727
Dimensions (L × P × H)	100 mm × 290 mm × 70 mm
Poids	Environ 900 g
Alimentation	Batterie lithium-ion rechargeable (3,6 V) via USB Type-C
Autonomie	Environ 12 heures
Temps de charge	Environ 12 heures
Vitesses de lecture	33-1/3 et 45 tours/min
Entraînement	Par courroie
Cellule	Cellule stéréo VM (modèle ATN3600L pour le remplacement)
Connectivité sans fil	Bluetooth 5.2 (codec SBC, profils A2DP/AVRCP)
Connectivité filaire	Sortie ligne stéréo via câble RCA (incluse)
Rapport signal/bruit	> 50 dB (DIN-B)
Fluctuations de vitesse	< 0,25 % (WTD) à 3 kHz
Niveau de sortie	150 mV nominal à 1 kHz, 5 cm/s (pas de sortie phono)
Gain préampli phono	6 dB nominal, RIAA égalisé
Température de fonctionnement	5 °C à 40 °C
Accessoires inclus	Câble USB Type-A vers Type-C (1,5 m), câble audio RCA (1,2 m), adaptateur 45 tours
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; nettoyer la pointe de lecture avec une brosse adaptée
Sécurité	Ne pas exposer à l'humidité, aux températures extrêmes ni aux chocs ; utiliser uniquement le câble USB fourni pour la charge
Pièces détachées et réparabilité	Pointe de lecture remplaçable (ATN3600L) ; batterie remplaçable par un professionnel

FOIRE AUX QUESTIONS - AT-SB727 AUDIO TECHNICA

Comment charger la batterie de l'AT-SB727 ?

Connectez le câble USB Type-C fourni à la borne de charge du produit et branchez l'autre extrémité sur un adaptateur secteur USB (vendu séparément). La charge complète prend environ 12 heures. Utilisez uniquement le câble fourni.

Comment appairer la platine avec un casque Bluetooth ?

Mettez la platine sous tension, puis maintenez enfoncée la touche sans fil (environ 2 secondes) jusqu'à ce que le témoin clignote rapidement en blanc. Activez le mode appairage sur votre casque Bluetooth. Une fois connecté, le témoin clignote lentement.

Quelle vitesse sélectionner pour un disque 33 tours ou 45 tours ?

Utilisez le bouton SPEED : sélectionnez 33 (témoin éteint) pour les disques 33-1/3 tours, et 45 (témoin blanc) pour les disques 45 tours.

Comment nettoyer la pointe de lecture ?

Utilisez une brosse antistatique vendue dans le commerce. Brossez délicatement de l'arrière vers l'avant de la pointe. Pour un nettoyage en profondeur, un nettoyant pour pointe de lecture (vendu séparément) est recommandé.

Comment remplacer la pointe de lecture ?

Éteignez la platine. Poussez l'ancienne pointe vers l'avant pour la dégager. Insérez la nouvelle pointe (réf. ATN3600L) en l'alignant avec la cellule et poussez jusqu'au clic. Assurez-vous qu'il n'y a pas d'espace.

Que faire si la batterie ne tient pas la charge ?

Si l'autonomie est très réduite après une charge complète, la batterie lithium-ion peut être en fin de vie. Contactez votre revendeur Audio-Technica pour un remplacement. N'essayez pas de changer la batterie vous-même sauf si vous êtes qualifié.

Comment fonctionne l'extinction automatique ?

La platine s'éteint automatiquement après 30 minutes d'inactivité (pas de rotation du disque). Cette fonction peut ne pas s'activer selon la taille du disque.

Aucun son ne sort de la platine. Que vérifier ?

Vérifiez que le volume de l'enceinte connectée est suffisant et que l'entrée correcte est sélectionnée. Assurez-vous que la pointe de lecture n'est pas endommagée et qu'elle est correctement positionnée. Si vous utilisez la connexion Bluetooth, vérifiez l'appairage.

Puis-je utiliser la platine avec des haut-parleurs filaires ?

Oui, vous pouvez connecter le câble audio RCA fourni à des haut-parleurs actifs (amplifiés) ou à un amplificateur. La prise rouge est pour le canal droit, la blanche pour le gauche.

Comment réinitialiser l'historique d'appairage Bluetooth ?

Éteignez la platine, puis branchez le câble USB pour la charger. Maintenez enfoncée la touche sans fil pendant environ 10 secondes. Le témoin clignote deux fois, indiquant que l'historique est réinitialisé.

MODE D'EMPLOI AT-SB727 AUDIO TECHNICA

Système de lecteur de disque stéréo sans fil

Manuel de l'utilisateur

Consignes de sécurité

Bien que ce produit ait été conçu pour assurer une utilisation en toute sécurité, tout usage incorrect est susceptible de provoquer un accident. Pour votre sécurité respectez tous les avertissements et mises en garde lorsque vous produit.

Informations importantes

Avertissement

• Pour éviter tout risque de choc électrique ou d'incendie, n'exposez pas cet appareil à la pluie ou à l'h
• Ne touchez pas les parties mobiles.

Attention

• Protégez cet appareil des projections et des gouttes d'eau.
• Pour éviter tout risque de choc électrique, n'ouvrez pas le boîtier.
• Confiez tous travaux d'entretien à un technicien qualifié.
• N'exposez pas cet équipement à des températures excessives, telles que celles de la lumière directe du flamme ou autres.
• Ne soumettez pas cet équipement à de forts impacts.
• Ne placez pas d'objets remplis de liquides, tels que des vases, sur l'appareil.
• Pour éviter tout risque d'incendie, ne placez pas de flammes nues (telles que des bougies allumées) sur
• N'installez pas cet appareil dans un espace confiné tel qu'une étagère ou un endroit similaire.
• Installez cet appareil uniquement dans des endroits avec une bonne ventilation.

Mises en garde relative à la batterie rechargeable

Le produit est doté d'une batterie rechargeable (batterie Lithium-Ion).

• Si le liquide de batterie pénètre dans vos yeux, ne les frottez pas. Rincez abondamment à l'eau claire, par exemple, et consultez immédiatement un médecin.
• En cas de fuite du liquide de batterie, ne le touchez pas les mains nues. Si le liquide reste à l'intérieur du produit, cela peut provoquer un dysfonctionnement. En cas de fuite du liquide de batterie, prenez contact avec votre local Audio-Technica.

- Si le liquide pénètre dans votre bouche, rincez-vous abondamment la bouche à l'eau claire, l'eau du exemple, et consultez immédiatement un médecin.

- Si le liquide entre en contact avec votre peau ou vos vêtements, lavez immédiatement la zone affecté l'eau. En cas d'irritation cutanée, consultez un médecin.

- Pour éviter les fuites, l'émission de chaleur ou une explosion :

• Ne jamais chauffer, démonter ou modifier la batterie, ni la jeter au feu.
• N'essayez pas de percer la batterie avec un clou, de la frapper avec un marteau ou de marcher de
• Ne laissez pas tomber le produit et ne le soumettez pas à un impact fort.
• Veillez à ne pas mouiller la batterie.

- Abstenez-vous d'utiliser, laisser ou ranger la batterie dans les endroits suivants :

• Zone exposée à un ensoleillement direct ou à des températures ou une humidité élevée(s)
• À l'intérieur d'une voiture sous un soleil de plomb

• Près de sources de chaleur ou d'appareils de chauffage

• La recharge ne doit être faite qu'avec le câble USB fourni pour éviter un dysfonctionnement ou un ince

• Danger d'explosion si la batterie est mal remplacée. Remplacer uniquement par une batterie du même typ
• Lors de l'élimination du produit, la batterie rechargeable intégrée doit être mise au rebut de manière app. Tenez toujours compte des problèmes environnementaux et respectez les réglementations locales lorsque vou mettez les batteries au rebut.
• Une batterie soumise à une pression d'air extrêmement faible peut déclencher une explosion ou une fuite ou de gaz inflammable.

À l'attention des clients aux États-Unis

Avis de la FCC

Avertissement

Cet appareil est conforme à la Partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux suivantes : (1) Cet appareil ne doit pas causer d'interférence nocive et (2) cet appareil doit accepter les interférences reçues, y compris les interférences pouvant provoquer un fonctionnement indésirable.

Attention

Vous êtes averti que tout changement ou modification non expressément approuvé dans ce manuel est susc d'annuler votre droit d'utilisation de cet appareil.

Remarque : Cet appareil a fait l'objet de tests afin de vérifier sa conformité avec les limites relatives aux numériques de classe B, conformément à la partie 15 du règlement de la FCC. Ces limites ont pour voca protection raisonnable contre les interférences nocives en installation résidentielle. Cet appareil génère, utilise et peut

émettre des fréquences radioélectriques et provoquer, en cas d'installation et d'utilisation non conformes aux instructions, des interférences préjudiciables à la réception des signaux radio. Toutefois, il n'y a pas de garantie que des interférences ne se produiront pas dans une installation particulière. Si l'appareil provoque des interférences préjudiciables à la réception radio ou télévisée, ce qui peut être déterminé en éteignant et allumant l'appareil, l'utilisateur est invité à essayer d'y remédier en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la séparation entre l'appareil et le récepteur.
• Brancher l'équipement dans une prise sur un circuit différent de celui auquel le récepteur est branché.
• Demander de l'aide au revendeur ou à un technicien radio/TV qualifié.

Ce transmetteur ne doit pas être placé ou opéré en conjonction avec tout autre transmetteur ou antenne d'autres systèmes.

Informations sur l'exposition aux radiofréquences

Exigences de la FCC en matière d'exposition aux radiofréquences : La valeur SAR la plus élevée rapportée de cette norme pour la certification du produit dans le cadre d'une utilisation à côté de la tête avec une séparation minimale de 0 mm est de 0,05 W/Kg.

Ce transmetteur ne doit pas être placé ou opéré en conjonction avec tout autre transmetteur ou antenne. Cet appareil est conforme aux limites d'exposition DAS incontrôlée pour la population générale de la norme d'Industrie Canada et a été testé en conformité avec les méthodes de mesure et procédures spécifiées dans et IEC 62209. Cet appareil doit être installé et utilisé avec une distance minimale de 0 mm entre i'émette corps. Cet appareil et sa ou ses antennes ne doivent pas être co-localisés ou fonctionner en conjonction à antenne ou transmetteur.

La valeur ISED SAR est de 0,05 W/Kg.

Contact

À l'attention des clients au Canada

Déclaration de conformité ISDE

CAN ICES-003 (B)/NMB-003(B)

Cet appareil contient un ou des émetteurs/récepteurs exempts de licence qui sont conformes aux CNR d'Inno Sciences et Développement économique Canada applicables aux appareils exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférence nocive.
(2) Cet appareil doit accepter les interférences reçues, y compris les interférences pouvant provoquer un fond indésirable.
Cet appareil est conforme aux limites d'exposition aux rayonnements RSS-102 établies pour un environnement contrôlé.

Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre

Remarques d'utilisation

• Veillez à lire le manuel de l'utilisateur de l'appareil connecté avant toute utilisation.
• Baissez le volume au maximum sur votre appareil avant de connecter le produit.
• Ne soumettez pas le produit à un choc violent.
• Ne laissez pas le produit exposé à l'ensoleillement direct, près d'appareils générant de la chaleur ou dan chaud, humide ou poussiéreux. Ne laissez pas non plus le casque exposé aux liquides et aux éclaboussu
• Le produit doit être positionné sur une surface plane et horizontale, etc.
• Ne touchez pas le disque et ne tentez pas de déplacer le produit lorsqu'il est en cours d'utilisation.
• Lorsque vous n'utilisez pas le disque, retirez-le et rangez l'adaptateur 45 tours et le bras de lecture sous le couvercle. Fixez également la protection fournie sur la cellule.
• Lorsque vous transportez le produit, tenez fermement la poignée de transport et ne saisissez pas le couv
• Ne touchez pas la pointe de lecture de la cellule avec le doigt.
• Empêchez la pointe de lecture de la cellule de percuter le plateau ou le bord du disque.
• En cas d'utilisation prolongée, le produit peut se décolorer en raison de la lumière ultraviolette (particulièrement sous un ensoleillement direct) et de l'usure.
• Veillez à tenir le câble par la prise lorsque vous connectez ou déconnectez le câble de recharge USB. recharge USB peut se couper ou un accident peut se produire si vous tirez sur le câble lui-même.
• En cours d'utilisation, n'essayez pas de connecter ou de déconnecter le câble de recharge USB.
• Si vous n'utilisez pas le câble de recharge USB, déconnectez-le du produit.
• Si vous utilisez le produit près d'un appareil électronique ou d'un émetteur (comme un téléphone mobile), que vous entendiez du bruit indésirable. Dans ce cas, éloignez le produit de l'appareil électronique ou de
• Si vous utilisez le produit près d'une antenne de télévision ou radio, du bruit peut être vu ou entendu dans le signal de la télévision ou de la radio. Dans ce cas, éloignez le produit de l'antenne de télévision ou radio.
• Assurez-vous que la prise est insérée jusqu'à la base.
• Pour protéger la batterie rechargeable intégrée, chargez-la au moins une fois tous les 6 mois. S'il s'écou temps entre les recharges, la durée de vie de la batterie rechargeable peut être réduite, ou la batterie risque de ne plus pouvoir être rechargée.
• Rechargez le produit dans un endroit aéré (10 à 35 °C) à l'abri de l'ensoleillement direct. Les performant batterie risquent sinon de se dégrader, réduisant éventuellement les périodes d'utilisation continue ou empêde recharge.
• Si la batterie se vide peu après sa charge, c'est que la batterie rechargeable a peut-être atteint la fin de sa vie utile. Si c'est le cas, la batterie rechargeable devra être remplacée. (Dans certains pays et régions, le remplaceme batterie doit être effectué par un professionnel.)
• Ce produit ne peut être utilisé que dans les pays où il est certifié ou lorsqu'il est conforme à la loi radiocommunications du pays en question. Il ne peut être utilisé dans des pays autres que ceux dans l vendu.

Pour une expérience de communication Bluetooth plus confortable

La plage de communication effective de ce produit varie en fonction des obstacles et des ondes radio. Pour expérience plus agréable, veuillez utiliser le produit le plus près possible de l'appareil Bluetooth. Pour réduire les gênes acoustiques et le bruit, évitez de placer votre corps ou tout autre obstacle entre l'antenne du produit et de Bluetooth.

Noms des pièces et fonctions

Unité principale

1 Témoin lumineux d'alimentation électrique

S'allume ou clignote en blanc à la mise sous tension.

2 Témoin lumineux de vitesse

S'éteint lorsque la vitesse du plateau est de 33-1/3 tours et s'allume en blanc lorsque la vitesse est c

3 Bouton d'alimentation

Allume et éteint l'alimentation.

4 Bouton de vitesse du plateau

Sélectionner la vitesse du plateau (33-1/3 ou 45 tours).

5 Vis de fixation du bras de lecture

6 Bouton du mode sans fil

Utilisé pour connecter le produit avec des appareils Bluetooth.

7 Poignée de transport

8 Borne de sortie de ligne stéréo

Raccordez le câble audio RCA.

9 Borne de charge

Connectez le câble de recharge USB.

Unité principale (avec couvercle ouvert)

1 Bouton d'ouverture
Glisser pour ouvrir le couvercle.
2 Couvercle
3 Bras de lecture
4 Porte-cellule et cellule
La cellule est fixée au porte-cellule.
5 Plateau
6 Axe
7 Protection

Accessoires

1

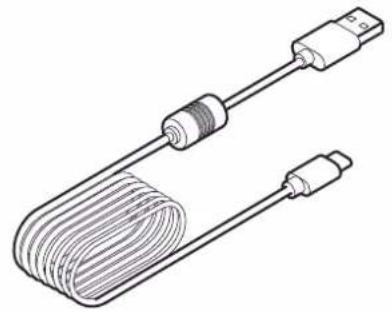

1 Câble de recharge USB (env. 1,5 m, USB Type-A / USB Type-C
2 Câble audio RCA (env. 1,2 m)
3 Adaptateur 45 tours

Préparation pour l'utilisation

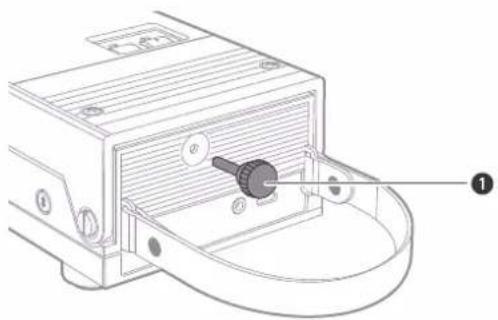

Retrait de la vis de fixation du bras de lecture

• À l'achat, le produit comprend une vis pour fixer le bras de lecture. Retirez la vis de fixation avant d'utiliser le produit.
• Rangez en toute sécurité la vis retirée et réinstallez-la lorsque vous transportez le produit pour le faire réparer en cas de dysfonctionnement, etc.

1 Vis de fixation du bras de lecture

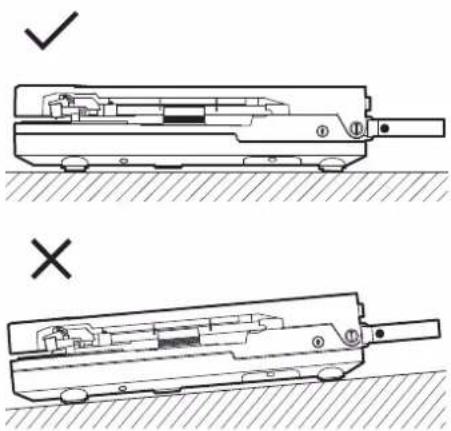

Configurer la platine

• Positionnez le produit sur une surface plane. N'essayez pas de l'utiliser en position verticale, etc.
• Pour éviter les effets de vibrations et la pression acoustique, ne montez pas le produit à côté d'élémen haut-parleurs.
• Le produit peut percevoir des parasites s'il est placé à côté d'une radio. Par conséquent, essayez de ga éloigné des radios.
• Si le produit est proche d'équipements (téléphone portable, etc.) qui émettent de fortes perturbations de r bruits parasites peuvent survenir.

• Chargez complètement la batterie lors de la première utilisation.
• Lorsque la batterie rechargeable est faible, la couleur du témoin lumineux d'alimentation passe au rouge, batterie dès que possible.
• Il faut environ 12 heures maximum pour charger complètement la batterie. (Cette durée varie selon les d'utilisation.)
• Rechargez le produit dans un endroit aéré (10 à 35 °C) à l'abri de l'ensoleillement direct. Les performant batterie risquent sinon de se dégrader, réduisant éventuellement les périodes d'utilisation continue ou empêch recharge.

1 Connectez le câble USB fourni (côté USB Type-C) à la borne de chargement du produit.

• Le câble USB fourni est exclusivement conçu pour être utilisé avec le produit. N'utilisez pas d'autre USB.
• Lorsque vous insérez le câble USB dans l'adaptateur électrique USB ou la borne de chargement, in directement (horizontalement).

1 USB Type-C
② USB Type-A
3 Adaptateur électrique USB (vendu séparément)

2 Connectez le câble USB inclus à un adaptateur électrique USB vendu dans le commerce et bl le sur une prise pour commencer à charger.

- Pendant la charge, le témoin lumineux s'allume/clignote comme suit. (Le témoin lumineux peut avoir de quelques secondes pour s'allumer.)

Témoin lumineux d'alimentation électrique	Statut
Pas de changement (blanc) Charge / Charge terminée (sous tension)
Clignote en rouge En charge (hors tension)
Éteint Charge terminée (hors tension)
Rouge clignotant rapide Erreur de charge

3 Une fois la charge terminée, débranchez l'adaptateur électrique USB de la prise.

4 Débranchez le câble USB de la borne de charge du produit.

- Pour le chargement, veillez à utiliser le câble USB fourni. Vous ne pourrez pas nécessairement rech produit avec des câbles autres que le câble USB fourni.

Placer un disque

1 Faites glisser le bouton d'ouverture vers l'avant et ouvrez le couvercle.

1 Couvercle
2 Bouton d'ouverture

2 Tirez sur le bras de lecture jusqu'à ce que vous entendiez un clic.

• Faites-le pendant que l'appareil est hors tension. Si vous mettez l'appareil sous tension avant de dé bras de lecture, le plateau commencera à tourner.
• Veillez à ne pas endommager la pointe du de lecture de la cellule, le plateau ou le disque.

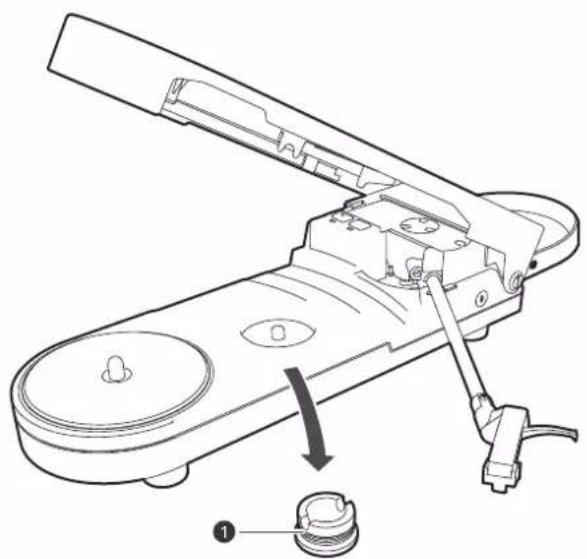

3 Retirez l'adaptateur 45 tours.

1 Adaptateur 45 tours

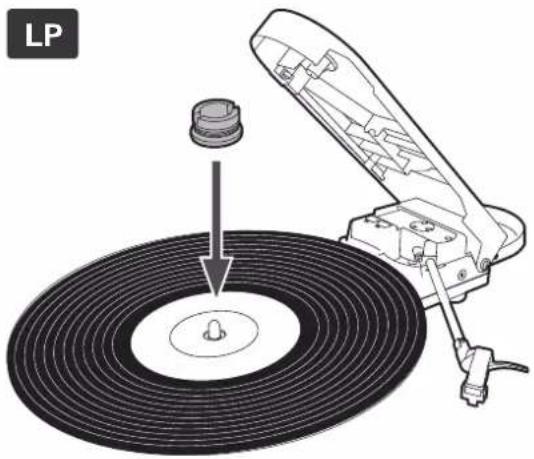

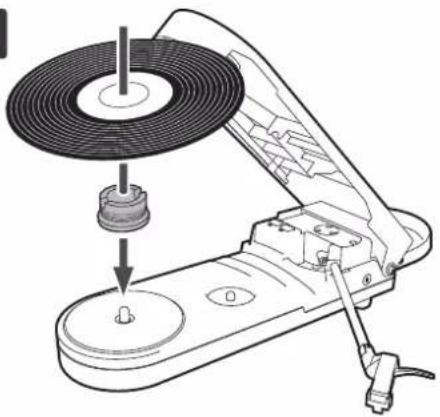

4 Placez le disque sur le plateau de sorte que l'orifice au centre soit aligné avec l'axe.

• Placez l'adaptateur 45 tours au-dessus du disque lorsque vous lisez des disques LP.
• Placez l'adaptateur 45 tours sous le disque lorsque vous lisez des disques 45 tours.

LP

45 tours

5 Fermez le couvercle.

Mettre en marche le produit

1 Appuyez sur le bouton d'alimentation.

POWER

SPEED

□ 33

45

» L'appareil est mis sous tension et le témoin lumineux d'alimentation électrique s'allume/clignote comme suit :

Témoin lumineux d'alimentation électrique	Statut
Allumé en blanc Sous tension (câble audio RCA connecté)
Blanc clignotant Sous tension (câble audio RCA non connecté)

Éteindre le produit

1 Appuyez sur le bouton d'alimentation.

POWER SPEED □ 33 ■ 45

» L'alimentation est coupée et le témoin lumineux d'alimentation s'éteint.

Connexions sans fil/filaires

Selon l'endroit où ce produit est utilisé, il peut être connecté sans fil via ou connecté à des appareils tels que des haut-parleurs actifs à l'aide du câble audio RCA.

Connexions sans fil

Pour plus de détails sur les connexions sans fil utilisant Bluetooth, reportez-vous à la section « Utilisation de connexions sans fil » (p.16).

1 Casque sans fil ou haut-parleur sans fil

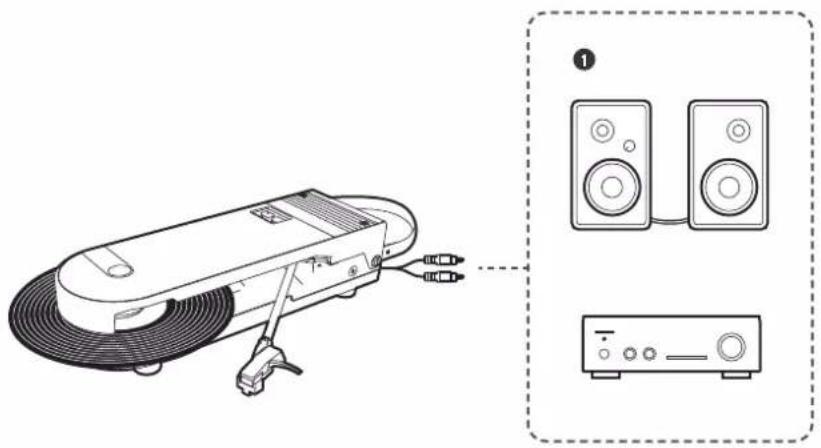

Connexions filaires

Pour plus de détails sur les connexions câblées utilisant des câbles audio RCA, reportez-vous à la section « Utilisation de connexions câblées » (p.18).

1 Haut-parleurs actifs ou amplificateur

[NO TEXT]

• Le volume ne peut pas être réglé si les haut-parleurs et autres équipements connectés ne disposent pas d'une fonction de réglage du volume.
• Si vous connectez les câbles audio RCA alors que vous êtes connecté via Bluetooth, vous passerez à une connexion filaire.

Utilisation de connexions sans fil

Ce produit prend en charge les connexions Bluetooth. Il peut être connecté à des appareils compatibles Blu que des casques et des haut-parleurs (ci-après, « appareils Bluetooth »).

À propos de l'appairage

Pour connecter le produit à un appareil Bluetooth, le produit doit s'coupler (s'enregistrer) avec l'appareil. Une couplés, il n'est pas nécessaire de les coupler à nouveau.

Toutefois, il vous faudra les coupler à nouveau dans les cas suivants :

• Si le produit est supprimé de l'historique de connexion de l'appareil Bluetooth.
• Si le produit est confié au SAV pour réparation.
• Si l'historique d'appairage du produit est réinitialisé.
• Si 9 appareils ou plus sont associés.

(Le produit peut être appairé à un maximum de 8 appareils. Si vous l'appairez à un nouvel appareil appairé à 8 appareils, les informations d'appairage pour l'appareil ayant la plus ancienne date de connexion écrasées par les informations du nouvel appareil.)

Appairage d'un appareil Bluetooth

• Lisez le manuel de l'utilisateur de l'appareil Bluetooth.
• Placez l'appareil Bluetooth à moins de 1 m du produit pour effectuer l'appairage correctement.
• Veuillez noter qu'Audio-Technica ne saurait garantir le bon fonctionnement des appareils Bluetooth connectés
  • Déconnectez le câble audio RCA.

1 Mettez le produit sous tension.

2 Appuyez et maintenez enfoncée la touche de fonction sans fil du produit (pendant environ 2 secondes).

- Le produit lance la recherche d'appareils et le témoin lumineux d'alimentation se met à clignoter ra en blanc.

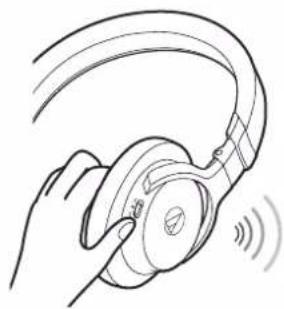

3 Réglez l'appareil Bluetooth (appareils compatibles Bluetooth tels que les casques et les haut-parleurs) en mode de couplage.

O NO I

4 Une fois couplé, le témoin lumineux de l'alimentation électrique se met à clignoter lentement blanc.

- Le mode d'appairage du produit se termine automatiquement après un certain temps (environ 60 secondes). En cas de défaut d'appairage, réessayez l'appairage en utilisant la même procédure.

Utilisation de connexions câblées

• Branchez le câble audio RCA aux prises d'entrée de l'équipement connecté utilisé (amplificateur, récepteur, parleurs actifs, carte son, etc.).
• La fiche rouge du câble audio RCA correspond au canal droit (R), et la fiche blanche correspond au c

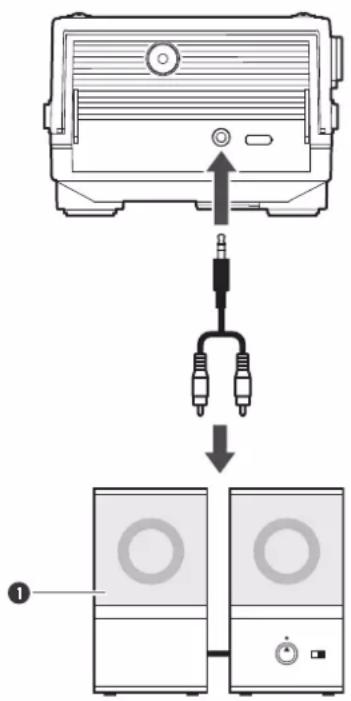

Connexion à des haut-parleurs actifs (amplificateur intégré)

• Utilisez des haut-parleurs actifs lorsque vous connectez directement ce produit à des haut-parleurs.
• La connexion de certains haut-parleurs actifs pourrait nécessiter des câbles de conversion, etc.

1 Haut-parleurs actifs

- Le volume ne peut pas être réglé si les haut-parleurs et autres équipements connectés ne disposer d'une fonction de réglage du volume.

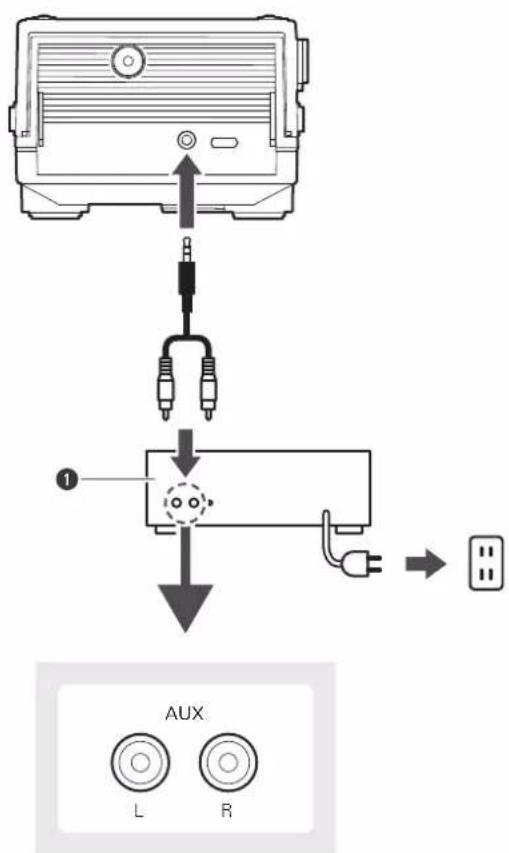

Raccordement à des équipements connectés (amplificateurs, etc.)

1 Équipement connecté (amplificateur, etc.)

Affichage du témoin lumineux d'alimentation électrique

Le témoin lumineux d'alimentation du produit indique le statut du produit comme expliqué ci-dessous.

Appairage

Statut Schéma d'affichage du témoin lumineux d'alimentation électrique
Recherche d'appareils	○ ○ ○ ○ ○ ○ ○ ○ ○ · · ·Clignote en blanc par intervalles de 0,5 seconde

Connexion (sans fil)

Statut Schéma d'affichage du témoin lumineux d'alimentation électrique
En attente de connexion	- - - - - ·s Clignote en blanc par intervalles de 1 seconde
Connexion en cours	Blanc clignotant (s'allume progressivement)
Déconnexion	Allumé en blanc

Connexion (filaire)

Statut Schéma d'affichage du témoin lumineux d'alimentation électrique
Câble audio RCA connecté	Allumé en blanc

Niveau de la batterie

Statut	Schéma	d'affichage	du	témoin	lumineux	d'alimentation	électrique
Niveau	de la	batterie	faible	Le	témoin	blanc en	mode d'appairage ou de connexion devient rouge.

Utilisation du produit

Lire un disque

Baissez suffisamment le volume de l'amplificateur, des haut-parleurs actifs, etc.

1 Placez un disque sur le plateau, mettez l'appareil sous tension et connectez-le à l'équipement.

2 Enlevez la protection de la cellule.

• Tirez la protection tout droit vers l'avant pour l'enlever.
• Tirer vers le bas peut faire sortir la pointe de lecture du corps. Seul un volume faible sera émis si la pointe de lecture est détachée ou est sur le point de se détacher, reportez-vous donc à la section « Remplacer la pointe de lecture » (p.25) pour la réinstaller correctement à sa place.
• Faites attention à ne pas perdre la protection.

3 Sélectionnez la vitesse en appuyant sur le bouton de vitesse du plateau.

• Sélectionnez « 33 » pour lire des disques de 33-1/3 tours ou « 45 » pour lire des disques de 45 tours.
• Le témoin lumineux de vitesse s'éteint lorsque « 33 » est sélectionné.
• Le témoin lumineux de vitesse s'allume en blanc lorsque « 45 » est sélectionné.

POWER SPEED □ 33 ■ 45

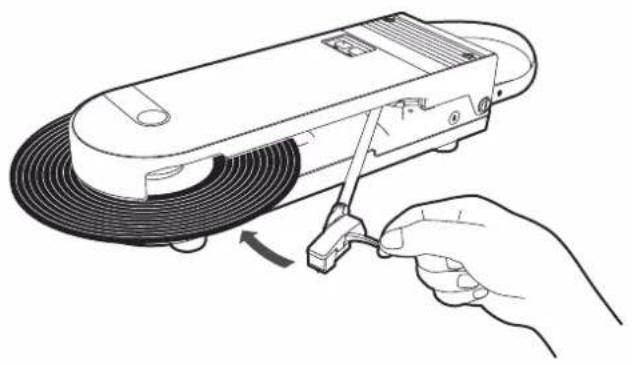

4 Déplacez la pointe de lecture sur le disque.

• En déplaçant le bras de lecture, le plateau se met à tourner.
• Abaissez délicatement la pointe de lecture sur le disque.

» La musique sera lue sur l'équipement connecté.

- Si le disque est fortement déformé, il peut interférer avec le produit et empêcher la lecture. La coupant entraîner un dysfonctionnement du produit, n'essayez pas de lire des disques déformés.

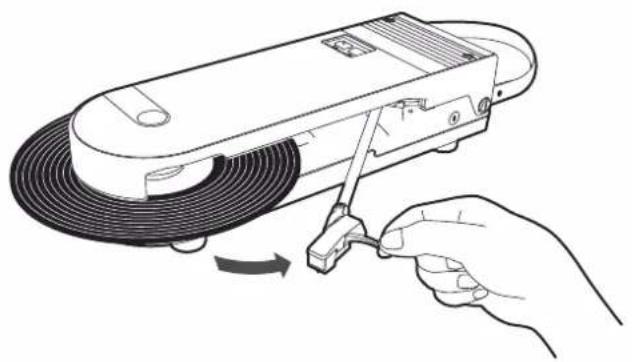

Arrêt de la lecture d'un disque

1 Soulevez délicatement la pointe de lecture du disque et retirez le bras de lecture jusqu'à ce entendiez un clic.

• Le plateau s'arrête de tourner.

2 Coupez l'alimentation.

- Le témoin lumineux d'alimentation électrique s'éteint.

POWER

SPEED

□ 33

45

3 Ouvrez le couvercle puis retirez l'adaptateur 45 tours et le disque.
4 Installez la protection sur la cellule.

5 Remettez l'adaptateur 45 tours dans sa position initiale et rangez le bras de lecture.
6 Fermez le couvercle.

Fonction d'extinction automatique

Le produit s'éteint automatiquement après 30 minutes d'inactivité d'un disque.

• L'alimentation peut ne pas s'éteindre automatiquement selon la taille de lu disque, etc.

Entretien

Corps de la platine

• Lorsque le corps de la platine est sale ou poussièreux, éteignez d'abord l'alimentation, puis essuyez les : poussière avec un chiffon doux et sec.
• N'utilisez pas d'alcool, de dissolvants, etc.
• En cas de stockage prolongé du produit, enveloppez l'équipement dans du plastique; ne le laissez pas p l'humidité.

Pointe de lecture

• Si des impuretés et des crasses sont collées à la pointe de lecture, nettoyez-la à l'aide d'une brosse a dans le commerce.
• Nous vous recommandons d'utiliser un nettoyant pour pointe de lecture (vendu séparément) si la pointe de Nettoyez la pointe de lecture en déplaçant la brosse adaptée de l'arrière vers l'avant de la pointe de l

Remplacer la pointe de lecture

Enlever la pointe de lecture

• Outre la détérioration de la qualité du son, les disques peuvent également être endommagés si la pointe la cellule est usée.
• Une règle d'or: remplacez la pointe après 400 heures d'utilisation.
  • Assurez-vous d'éteindre le produit.
• Tenez fermement le porte-cellule et la cellule lors du remplacement de la pointe de lecture.

1 Poussez la pointe de lecture vers l'avant pour faire tourner l'avant de la pointe de lecture.

Installer une nouvelle pointe de remplacement

1 Montez la nouvelle pointe de remplacement sur la cellule.

- Alignez la pointe de lecture avec la cellule et poussez-la de bas en haut.

2 Tenez le corps de la cellule et appuyez sur la pointe de remplacement jusqu'à ce qu'il s'enc

3 Assurez-vous qu'il n'y a pas d'espace entre le porte-cellule et la cellule.

Lors du déplacement de la platine

• La platine ne peut pas être déplacée pendant son utilisation.
• Avant de la déplacer, retirez le disque et rangez le bras de lecture et l'adaptateur 45 tours.
• Tenez fermement la poignée de transport.
• Ne faites pas pivoter la platine.
• Installez la vis de fixation du bras de lecture lors du transport.

Si le produit ne se connecte pas à un appareil

Si l'appairage ne peut être annulé ou échoue, vous pouvez utiliser le mode d'appairage pour effectuer un appairage.

1 Déconnectez le câble audio RCA avant de mettre le produit sous tension.

POWER SPEED □ 33 ■ 45

2 Appuyez et maintenez enfoncée la touche de fonction sans fil (pendant environ 2 secondes).

» Le témoin lumineux de l'alimentation du produit passe rapidement au blanc clignotant et vou pourrez effectuer le couplage avec l'appareil Bluetooth de votre choix.

- En cas de défaut d'appairage, réinitialisez l'historique d'appairage et réessayez en utilisant la même procédure.

Réinitialisation de l'historique d'appairage

En cas d'échec d'appairage, réinitialisez l'historique.

1 Lorsque le produit est éteint, connectez le câble USB pour charger le produit.
2 Appuyez et maintenez enfoncée la touche de fonction sans fil (pendant environ 10 secondes).

» Le témoin lumineux de l'alimentation électrique clignote deux fois et l'historique d'appairage et réinitialisé.

Si le produit fonctionne de manière anormale (réinitialisation)

Réinitialisez le produit.

- La réinitialisation ne modifie aucun de vos réglages (comme les informations d'appairage).

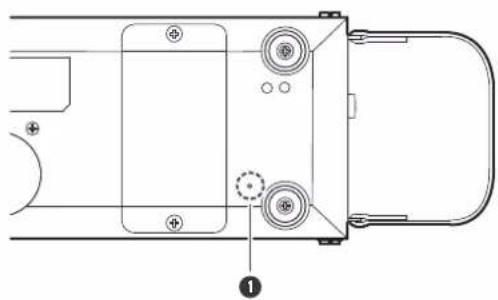

1 Appuyez sur le bouton de réinitialisation situé sous le produit avec un trombone ou un autre fin.

1 Bouton de réinitialisation

» La réinitialisation est terminée.

Remplacement de la batterie rechargeable

Si la durée d'utilisation du produit est courte alors qu'il a été suffisamment chargé, alors la batterie rechargeable serait peut-être en fin de vie. Dans ce cas, vous devrez remplacer la batterie rechargeable en achetant une nouv Vous pouvez vous procurer des batteries rechargeables auprès de votre distributeur local Audio-Technica.

- Le remplacement doit être effectué par un professionnel dans les pays où les batteries rechargeables de sont pas vendues. Veuillez contacter votre distributeur local Audio-Technica.

1 Retirez les deux vis situées sous le produit à l'aide d'un tournevis cruciforme vendu dans le commerce et retirez le couvercle de la batterie.

1 Vis
2 Couvercle de la batterie

2 Retirez la batterie rechargeable du produit et retirez la fiche du connecteur.

1 Fiche
2 Connecteur

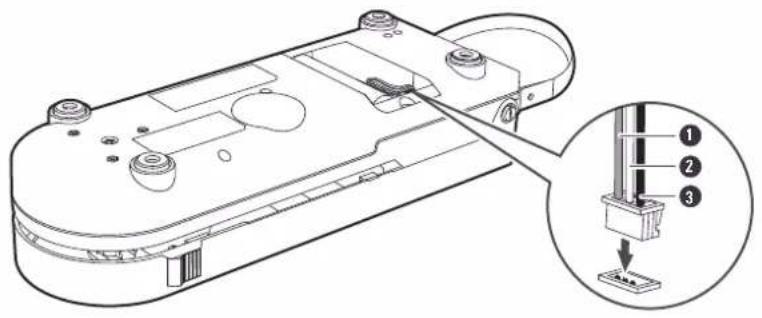

3 Insérez fermement la fiche de la nouvelle batterie rechargeable dans le connecteur et installez batterie rechargeable.

- Faites attention aux couleurs des câbles des de la fiche.

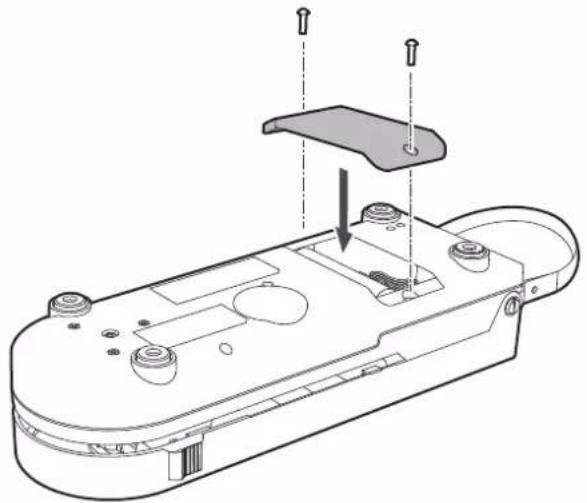

4 Réinstallez le couvercle de la batterie et les vis.

- Veillez à ce que le câble de la batterie rechargeable ne soit pas coincé par le couvercle de la

- Ne remplacez la batterie rechargeable qu'après vous être assuré que le produit a été mis hors ter

Aucune alimentation

- Chargez le produit.

Le plateau tourne mais aucun son ne sort / le sont est faible

• Les paramètres de fonction et l'entrée pour un équipement connecté (amplificateurs, etc.) sont-ils correctement sélectionnés ? Vérifiez que les paramètres pour l'équipement connecté sont corrects.
• La pointe de lecture est-elle endommagée ? Vérifiez la pointe de lecture et remplacez-la, si nécessa
• La pointe de lecture est-elle placée correctement sur le corps de la cellule ? Vérifiez la cellule et nécessaire.

La pointe de lecture saute

• Le disque est-il déformé ? Vérifiez le disque.
  • Le disque est-il rayé ? Vérifiez le disque.

Il y a des vibrations

• Le produit perçoit-il trop de vibrations du sol, des surfaces des parois, ou des haut-parleurs à pro Diminuez les vibrations ou installez le produit sur une surface qui n'est pas soumise à des effets vibrations.
• Le produit est-il monté sur une surface instable ? Vérifiez que la surface sur laquelle le produit est appropriée.

Il y a un bruit lorsque le disque tourne

- Y-a-t-il des impuretés sur la pointe de lecture de la cellule? Si des impuretés sont collées sur la lecture, nettoyez-la à l'aide d'une brosse adaptée vendue dans le commerce.

Le son lorsque le disque tourne est trop rapide ou trop lent

- Les réglages de la vitesse sont-ils corrects pour le produit ? Utilisez le bouton de vitesse du plate sélectionner la vitesse correcte pour le type de disque en cours de lecture.

Appairage impossible

• Vérifiez que l'appareil Bluetooth communique en utilisant Ver. 2.1+EDR ou supérieur.

• Placez le produit et l'appareil Bluetooth à 1 m l'un de l'autre.

• Lorsque vous passez à un nouvel appareil Bluetooth, il se peut que le couplage échoue parce qu Bluetooth précédemment connecté ne peut pas être déconnecté. Dans ce cas, appuyez et maintenez enfoncée (environ 2 secondes) la touche de fonction sans fil. Le produit passe en mode « Recherche d'appareils » et vous pourrez effectuer le couplage avec l'appareil Bluetooth de votre choix.

• Réinitialisez l'historique d'appairage entre l'appareil Bluetooth et le produit avant de procéder à un r'appairage avec le produit.

Son faible ou inexistant (en cas de connexion via Bluetooth)

• Mettez le produit et l'appareil Bluetooth sous tension.
• Augmentez le volume de l'appareil Bluetooth.

- Éloignez-vous des obstacles entre le produit et l'appareil Bluetooth, comme les personnes, les métau murs, et rapprochez-les l'un de l'autre.

Le son est déformé / Du bruit est audible / Le son est coupé

• Baissez le volume de l'appareil connecté.
• Gardez le produit à l'écart des appareils qui émettent des ondes radio telles que les micro-ondes routeurs sans fil.
• Éloignez le produit des téléviseurs, des radios et des appareils avec tuner intégré. Ces appareils peut également être affectés par le produit.
• Désactivez les réglages de l'égaliseur de l'appareil Bluetooth.
• Éloignez-vous des obstacles entre le produit et l'appareil Bluetooth, comme les personnes, les métau murs, et rapprochez-les l'un de l'autre.

Le produit ne peut pas être chargé / la charge prend beaucoup de t

• Vérifiez si le produit et l'adaptateur électrique USB sont connectés directement et non via un hub
• Connectez fermement le câble USB fourni et chargez le produit.
• Rechargez le produit dans un endroit aéré (10 à 35 °C) à l'abri de l'ensoleillement direct.

• Pour des informations sur le fonctionnement de l'appareil Bluetooth, consultez son manuel de l'utilisa

Spécifications pour la communication

Système de communication	Bluetooth version 5.2
Sortie RF maximale	10 mW EIRP
Portée maximale de communication	Ligne de visée: env. 10 m
Bande de fréquence	2,402 GHz à 2,480 GHz
Procédé de modulation	GFSK, Pi/4DQPSK, 8DPSK
Méthode de l'étalement du spectre	FHSS
Profils Bluetooth compatibles	A2DP, AVRCP
Codec pris en charge	SBC
Bande de transmission	20 à 20 000 Hz

Unité principale

Alimentation	Batterie Lithium-ion CC 3,6 V
Mécanisme d'entraînement	Entraînement par courroie
Moteur	Servomoteur CC
Vitesses	33-1/3 tours, 45 tours
Plateau de la platine	Aluminium
Fluctuations de vitesse	< 0,25 % (WTD) à 3 kHz
Rapport signal-bruit	> 50 dB (DIN-B)
Modèle de cellule	Cellule stéréo VM
Niveaux de sortie	150 mV nominal à 1 kHz, 5 cm/sec (pas de sortie phono)
Gain du préamplificateur phone	6 dB nominal, RIAA équalisé
Spécifications de charge	5 =0,5 A
Consommation énergétique	1,5 W (en charge)
Temps de charge	Env. 12 heures
Autonomie	Env. 12 heures
Prise d'entrée	Prise jack USB Type-C
Dimensions	100 mm × 290 mm × 70 mm (L × P × H)
Poids	Env. 900 g
Température de fonctionnement	5 °C à 40 °C
Accessoires	Câble de recharge USB (1,5 m, USB Type-A / USB Type-C), câble audio adaptateur 45 tours
Pointe de remplacement (vendu séparément)	ATN3600L

Caractéristiques techniques

[1] Les chiffres ci-dessus dépendent des conditions d'utilisation.

- Dans le cadre de l'amélioration du produit, ce dernier peut être modifié sans préavis.

Marques déposées

• La marque verbale et les logos Bluetooths marques déposées détenues par Bluetooth SIG, Inc. et ces marques sont utilisées sous licence par Audio-Technica Corporation, leurs détenteurs respectifs. Les autres r de commerce et noms commerciaux sont la propriété de leurs détenteurs respectifs.
• USB Type-Cest une marque déposée de l'USB Implementers Forum.

株式会社オーディオテクニカ
