ATMC2022 - Platine_disque AUDIO TECHNICA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de platine	Platine disque manuelle
Vitesse de lecture	33 1/3 et 45 tours par minute
Type de cellule	Cellule à aimant mobile (MM)
Bras de lecture	Bras droit en aluminium
Connectivité	Sortie RCA
Dimensions	Dimensions compactes adaptées aux espaces réduits
Poids	Poids léger pour une manipulation facile
Utilisation	Idéale pour les audiophiles et les amateurs de vinyles
Maintenance	Nettoyage régulier de la cellule et du disque recommandé
Sécurité	Utiliser sur une surface stable pour éviter les vibrations
Informations générales	Compatible avec la plupart des amplificateurs et systèmes audio

FOIRE AUX QUESTIONS - ATMC2022 AUDIO TECHNICA

Pourquoi ma platine disque Audio-Technica ATMC2022 ne tourne-t-elle pas ?

Vérifiez que la platine est correctement branchée à une source d'alimentation et que le câble d'alimentation est en bon état. Assurez-vous également que le commutateur d'alimentation est en position 'ON'.

Comment régler la vitesse de lecture de ma platine disque ?

Utilisez le commutateur de vitesse sur la platine pour sélectionner entre 33 1/3 et 45 tours par minute. Assurez-vous que le disque est compatible avec la vitesse sélectionnée.

Pourquoi le son de ma platine disque est-il distordu ou de mauvaise qualité ?

Vérifiez l'alignement de la cellule et la condition de la stylus. Si la stylus est usée, remplacez-la. Assurez-vous également que les connexions audio sont bien sécurisées.

Comment nettoyer ma platine disque Audio-Technica ATMC2022 ?

Utilisez un chiffon doux et sec pour nettoyer le plateau et la surface. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager les composants.

Mon disque saute pendant la lecture, que faire ?

Vérifiez que la platine est placée sur une surface plane et stable. Assurez-vous également que le bras de lecture est correctement équilibré et que la pression de suivi est réglée correctement.

Comment connecter ma platine disque à un amplificateur ou à des enceintes ?

Utilisez les câbles RCA fournis pour connecter la sortie de la platine à l'entrée de l'amplificateur ou des enceintes actives. Assurez-vous que les câbles sont bien insérés dans les bonnes prises.

Que faire si la platine disque ne détecte pas le signal du disque ?

Vérifiez que le disque est propre et en bon état. Assurez-vous également que le bras de lecture est correctement positionné sur le disque et que la cellule est fonctionnelle.

Comment changer la cellule de ma platine disque ?

Dévissez la cellule actuelle en suivant les instructions du manuel. Installez la nouvelle cellule en veillant à l'aligner correctement et à la serrer fermement.

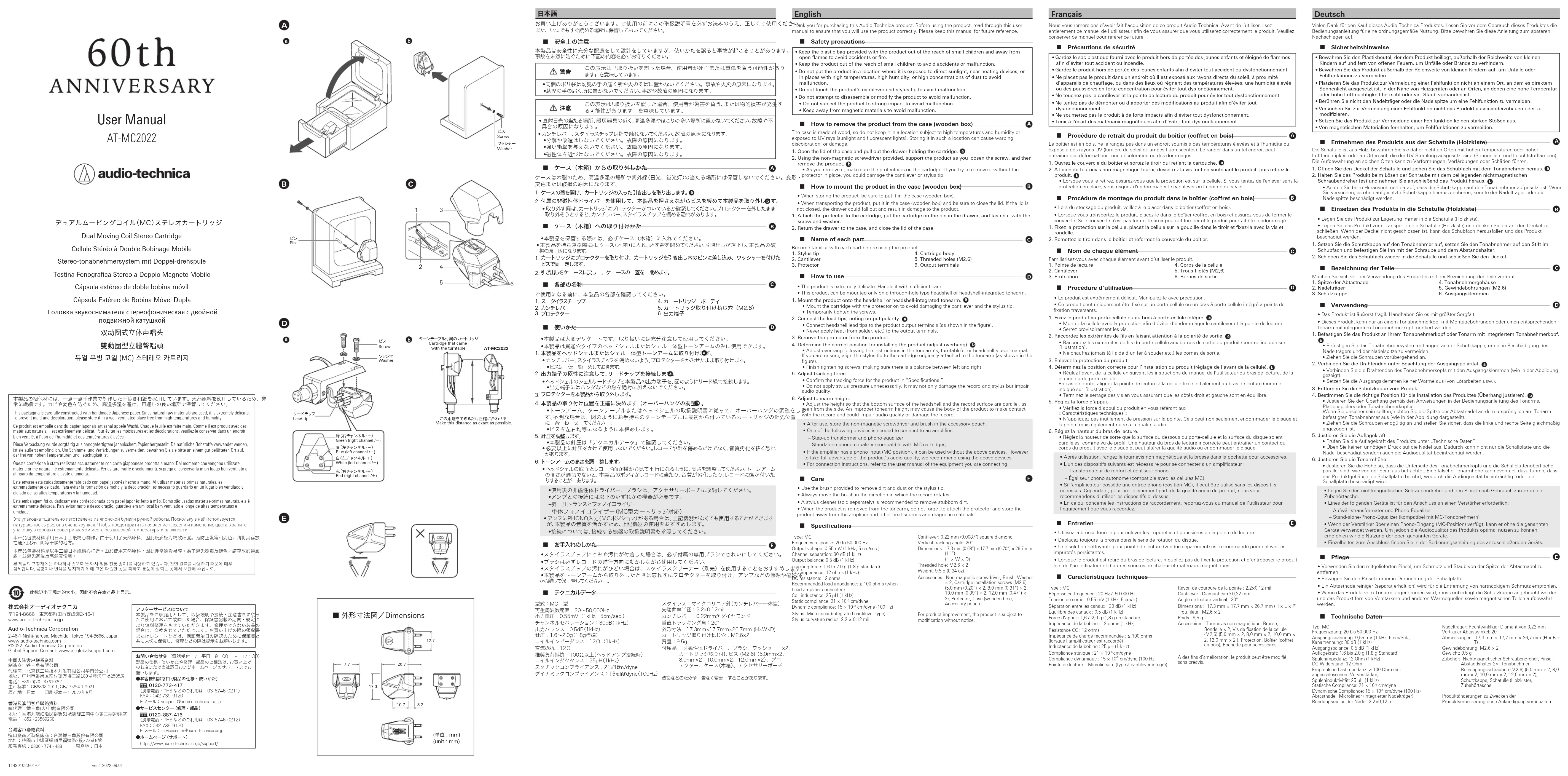

MODE D'EMPLOI ATMC2022 AUDIO TECHNICA

• Gardez le sac plastique fourni avec le produit hors de portée des jeunes enfants et éloigné de flammes afin d’éviter tout accident ou incendie.
• Gardez le produit hors de portée des jeunes enfants afin d’éviter tout accident ou dysfonctionnement.

• Ne placez pas le produit dans un endroit où il est exposé aux rayons directs du soleil, à proximité d’appareils de chauffage, ou dans des lieux où règnent des températures élevées, une humidité élevée ou des poussières en forte concentration pour éviter tout dysfonctionnement.
• Ne touchez pas le cantilever et la pointe de lecture du produit pour éviter tout dysfonctionnement.

• Ne tentez pas de démonter ou d’apporter des modifications au produit afin d’éviter tout dysfonctionnement.
• Ne soumettez pas le produit à de forts impacts afin d’éviter tout dysfonctionnement.

• Tenir à l'écart des matériaux magnétiques afin d'éviter tout dysfonctionnement. ■ Procédure de retrait du produit du boîtier (coffret en bois)

Le boîtier est en bois, ne le rangez pas dans un endroit soumis à des températures élevées et à l'humidité ou exposé à des rayons UV (lumière du soleil et lampes fluorescentes). Le ranger dans un tel endroit peut entraîner des déformations, une décoloration ou des dommages.1. Ouvrez le couvercle du boîtier et sortez le tiroir qui retient la cartouche.

2. À l'aide du tournevis non magnétique fourni, desserrez la vis tout en soutenant le produit, puis retirez le produit.

• Lorsque vous le retirez, assurez-vous que la protection est sur la cellule. Si vous tentez de l'enlever sans la protection en place, vous risquez d'endommager le cantilever ou la pointe du stylet. ■ Procédure de montage du produit dans le boîtier (coffret en bois)

• Lors du stockage du produit, veillez à le placer dans le boîtier (coffret en bois). • Lorsque vous transportez le produit, placez-le dans le boîtier (coffret en bois) et assurez-vous de fermer le couvercle. Si le couvercle n'est pas fermé, le tiroir pourrait tomber et le produit pourrait être endommagé.1. Fixez la protection sur la cellule, placez la cellule sur la goupille dans le tiroir et fixez-la avec la vis et rondelle.2. Remettez le tiroir dans le boîtier et refermez le couvercle du boîtier. ■ Nom de chaque élément

Familiarisez-vous avec chaque élément avant d’utiliser le produit.1. Pointe de lecture2. Cantilever3. Protection4. Corps de la cellule5. Trous filetés (M2,6)6. Bornes de sortie ■ Procédure d’utilisation

• Le produit est extrêmement délicat. Manipulez-le avec précaution. • Ce produit peut uniquement être fixé sur un porte-cellule ou un bras à porte-cellule intégré à points de fixation traversants.1. Fixez le produit au porte-cellule ou au bras à porte-cellule intégré.

• Montez la cellule avec la protection afin d’éviter d’endommager le cantilever et la pointe de lecture. • Serrez provisoirement les vis.2. Raccordez les extrémités de fils en faisant attention à la polarité de sortie.

• Raccordez les extrémités de fils du porte-cellule aux bornes de sortie du produit (comme indiqué sur l’illustration). • Ne chauffez jamais (à l’aide d’un fer à souder etc.) les bornes de sortie.3. Enlevez la protection du produit.4. Déterminez la position correcte pour l’installation du produit (réglage de l’avant de la cellule).

• Réglez l’avant de la cellule en suivant les instructions du manuel de l’utilisateur du bras de lecture, de la platine ou du porte-cellule. En cas de doute, alignez la pointe de lecture à la cellule fixée initialement au bras de lecture (comme indiqué sur l’illustration). • Terminez le serrage des vis en vous assurant que les côtés droit et gauche sont en équilibre.5. Réglez la force d’appui. • Vérifiez la force d’appui du produit en vous référant aux « Caractéristiques techniques ». • N’appliquez pas inutilement de pression sur la pointe. Cela peut non seulement endommager le disque et la pointe mais également nuire à la qualité audio.6. Réglez la hauteur du bras de lecture. • Réglez la hauteur de sorte que la surface du dessous du porte-cellule et la surface du disque soient parallèles, comme vu de profil. Une hauteur du bras de lecture incorrecte peut entraîner un contact du corps du produit avec le disque et peut altérer la qualité audio ou endommager le disque. • Après utilisation, rangez le tournevis non magnétique et la brosse dans la pochette pour accessoires. • L'un des dispositifs suivants est nécessaire pour se connecter à un amplificateur : – Transformateur de renfort et égaliseur phono – Égaliseur phono autonome (compatible avec les cellules MC) • Si l’amplificateur possède une entrée phono (position MC), il peut être utilisé sans les dispositifs ci-dessus. Cependant, pour tirer pleinement parti de la qualité audio du produit, nous vous recommandons d'utiliser les dispositifs ci-dessus. • En ce qui concerne les instructions de raccordement, reportez-vous au manuel de l’utilisateur pour l’équipement que vous raccordez. ■ Entretien

• Utilisez la brosse fournie pour enlever les impuretés et poussières de la pointe de lecture. • Déplacez toujours la brosse dans le sens de rotation du disque. • Une solution nettoyante pour pointe de lecture (vendue séparément) est recommandé pour enlever les impuretés persistantes. • Lorsque le produit est retiré du bras de lecture, n’oubliez pas de fixer la protection et d’entreposer le produit loin de l’amplificateur et d’autres sources de chaleur et matériaux magnétiques. ■ Caractéristiques techniques Type : MCRéponse en fréquence : 20 Hz à 50000 HzTension de sortie : 0,55 mV (1 kHz, 5 cm/s.)Séparation entre les canaux : 30 dB (1 kHz)Équilibre des canaux : 0,5 dB (1 kHz)Force d’appui : 1,6 à 2,0 g (1,8 g en standard)Impédance de la bobine : 12 ohms (1 kHz)Résistance CC : 12 ohmsImpédance de charge recommandée : ≥ 100 ohms (lorsque l’amplificateur est raccordé)Inductance de la bobine : 25 μH (1 kHz)Compliance statique : 21 × 10 cm/dyneCompliance dynamique : 15 × 10 cm/dyne (100 Hz)Pointe de lecture : Microlinéaire (type à cantilever intégré)Rayon de courbure de la pointe : 2,2×0,12 milCantilever : Diamant carré 0,22 mmAngle de lecture vertical : 20°Dimensions: 17,3 mm × 17,7 mm × 26,7 mm (H × L × P)Trou fileté: M2,6 × 2Poids : 9,5 gAccessoires : Tournevis non magnétique, Brosse, Rondelle × 2, Vis de fixation de la cellule (M2,6) (5,0 mm × 2, 8,0 mm × 2, 10,0 mm × 2, 12,0 mm × 2 ), Protection, Boîtier (coffret en bois), Pochette pour accessoiresÀ des fins d’amélioration, le produit peut être modifié sans préavis. Deutsch Vielen Dank für den Kauf dieses Audio-Technica-Produktes. Lesen Sie vor dem Gebrauch dieses Produktes die Bedienungsanleitung für eine ordnungsgemäße Nutzung. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf. ■ Sicherheitshinweise
