6381 - Capteur de pression Testo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pression différentielle
Marque	Testo
Modèle	6381
Dimensions (L x H x P)	162 x 122 x 77 mm
Poids	1,96 kg (module Ethernet en option : 0,61 kg)
Alimentation	20 à 30 VAC/DC, consommation 300 mA
Indice de protection	IP65
Température d'utilisation	-5 à +50 °C
Température de stockage	-20 à +60 °C
Matériau du boîtier	Acier inoxydable
Affichage	LCD 3 lignes (optionnel) avec menu multilingue
Sorties analogiques	1 sortie standard (0/4…20 mA ou 0…1/5/10 V), jusqu'à 3 en option
Sorties relais	4 relais en option (250 VAC/3 A)
Interface Ethernet	Optionnelle
Étendue de mesure pression différentielle	De 0…10 Pa à 0…1000 hPa (plus versions bipolaires)
Incertitude de mesure	±0,5 % de la valeur finale de l'étendue de mesure (selon GUM, k=2)
Ajustage automatique du zéro	Via soupape magnétique, intervalle réglable
Fonctions principales	Mesure de pression différentielle, vitesse, débit ; option humidité/température avec sondes testo 6610
Logiciel de paramétrage	P2A (paramétrer, ajuster, analyser)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants agressifs. Vérifier régulièrement les raccords.
Sécurité	Respecter les conditions d'utilisation (température, IP). Débrancher l'alimentation avant entretien.
Pièces détachées et réparabilité	Sondes optionnelles (testo 6611 à 6617), module Ethernet, relais. Réparation par le service après-vente Testo.
Informations générales	Notice disponible en PDF. Conforme à la directive UE 2004/108/EC.

FOIRE AUX QUESTIONS - 6381 Testo

Comment ajuster le point zéro automatiquement ?

Le capteur Testo 6381 effectue un ajustage automatique du point zéro via une soupape magnétique. Vous pouvez configurer l'intervalle (15 s, 30 s, 1 min, 5 min ou 10 min) dans le menu de l'appareil ou via le logiciel P2A.

Quelle est la pression maximale admissible ?

La pression de surcharge dépend de l'étendue de mesure. Par exemple, pour une étendue de 0…10 Pa, la surcharge maximale est de 20 000 Pa. Consultez le tableau des surcharges dans la notice.

Peut-on mesurer l'humidité avec ce capteur ?

Oui, en option, vous pouvez connecter une sonde d'humidité de la série testo 6610 (testo 6611 à 6617). Le capteur affiche alors simultanément pression, humidité et température.

Comment raccorder les sorties analogiques ?

Les sorties analogiques sont configurables en 0/4…20 mA ou 0…1/5/10 V. Le raccordement se fait en 4 fils avec une alimentation 24 VAC/DC. Reportez-vous au schéma électrique dans la notice.

Que faire si l'affichage reste bloqué ?

Essayez de mettre hors tension puis sous tension l'appareil. Si le problème persiste, vérifiez l'alimentation et les connexions. Utilisez le logiciel P2A pour diagnostiquer.

Comment configurer les relais ?

Les relais (option) peuvent être configurés via le menu de l'appareil ou le logiciel P2A. Vous pouvez les affecter à des canaux de mesure ou les utiliser comme alarme collective. Chaque relais supporte jusqu'à 250 VAC/3 A.

Quels sont les types de sondes d'humidité compatibles ?

Les sondes compatibles sont les testo 6611 (murale), 6612 (conduit), 6613 (conduit), 6614 (déportée), 6615 (capteur chauffé), 6617 (auto-contrôle). Elles mesurent humidité et température.

Comment mettre à jour le firmware ?

La mise à jour du firmware s'effectue via le logiciel P2A. Téléchargez la dernière version sur le site Testo et suivez les instructions de l'outil de mise à jour.

Quelle est la différence entre les versions avec et sans afficheur ?

La version avec afficheur intègre un écran LCD 3 lignes avec menu multilingue. La version sans afficheur nécessite une configuration via le logiciel P2A ou les sorties. Les deux versions offrent les mêmes performances.

Comment nettoyer le capteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de solvants ni de produits abrasifs. Assurez-vous que les prises de pression ne sont pas obstruées.

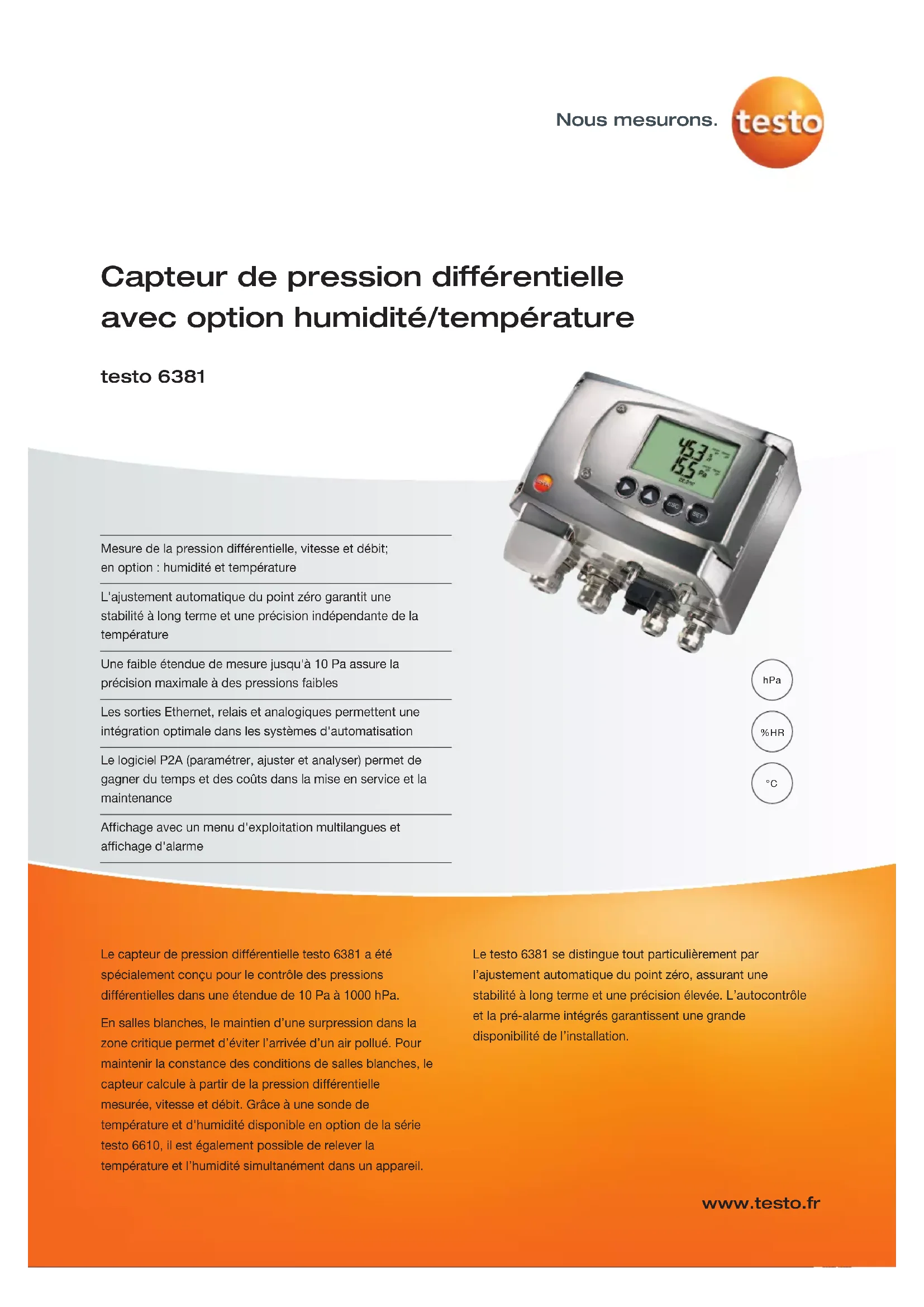

MODE D'EMPLOI 6381 Testo

Capteur de pression différentielle avec option humidité/température

testo 6381

Mesure de la pression différentielle, vitesse et débit; en option : humidité et température

L'ajustement automatique du point zéro garantit une stabilité à long terme et une précision indépendante de la température

Une faible étendue de mesure jusqu'à 10 Pa assure la précision maximale à des pressions faibles

Les sorties Ethernet, relais et analogiques permettent une intégration optimale dans les systèmes d'automatisation

Le logiciel P2A (paramétrer, ajuster et analyser) permet de gagner du temps et des coûts dans la mise en service et la maintenance

Affichage avec un menu d'exploitation multilangues et affichage d'alarme

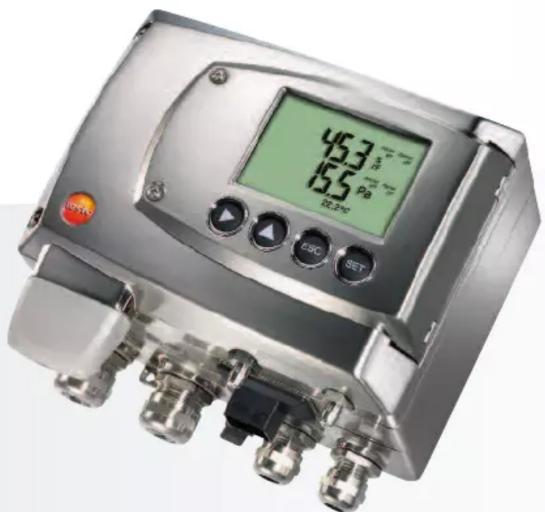

Le capteur de pression différentielle testo 6381 a été spécialement conçu pour le contrôle des pressions différentielles dans une étendue de 10 Pa à 1000 hPa.

En salles blanches, le maintien d'une surpression dans la zone critique permet d'éviter l'arrivée d'un air pollué. Pour maintenir la constance des conditions de salles blanches, le capteur calcule à partir de la pression différentielle mesurée, vitesse et débit. Grâce à une sonde de température et d'humidité disponible en option de la série testo 6610, il est également possible de relever la température et l'humidité simultanément dans un appareil.

Le testo 6381 se distingue tout particulièrement par l'ajustement automatique du point zéro, assurant une stabilité à long terme et une précision élevée. L'autocontrôle et la pré-alarme intégrés garantissent une grande disponibilité de l'installation.

Données techniques

Paramètres
Pression différentielle

Etendue de mesure	0 ... 10 Pa0 ... 50 Pa0 ... 100 Pa0 ... 500 Pa0 ... 10 hPa0 ... 50 hPa0 ... 100 hPa0 ... 500 hPa0 ... 1000 hPa	-10 ... 10 Pa-50 ... 50 Pa-100 ... 100 Pa-500 ... 500 Pa-10 ... 10 hPa-50 ... 50 hPa-100 ... 100 hPa-500 ... 500 hPa-1000 ... 1000 hPa
Incertitude de mesure*	± 0,5% de la val. finale de l'étendue de mesure ± 0,3 PaDérive de temp.: 0,02% de l'étendue de mes. par Kelvin à la temp. nominale 22 °CDérive du point zéro : 0% (car ajustage cyclique du pt zéro)
Unités au choix Pression différentielle en valeurscalculées en Pa, hPa, kPa, mbar, bar, mmH2O, kg/cm2, PSI, inch HG, inch H2ODébit en m ^3 /h, l/min, Nm3/h, NI/minVitesse en m/s, ft/min
Capteur	Capteur piezorésistif
Ajustement automatiquedu point zéro	Via soupape magnétique, fréquence : 15 sec, 30 sec, 1 min, 5 min, 10 min
Surchage	Etendue de mesure Surcharge0 ... 10 Pa 20000 Pa0 ... 50 Pa 20000 Pa0 ... 100 Pa 20000 Pa0 ... 500 Pa 20000 Pa0 ... 10 hPa 200 hPa0 ... 50 hPa 750 hPa0 ... 100 hPa 750 hPa0 ... 500 hPa 2500 hPa0 ... 1000 hPa 2500 hPa-10 ... 10 Pa 20000 Pa-50 ... 50 Pa 20000 Pa-100 ... 100 Pa 20000 Pa-500 ... 500 Pa 20000 Pa-10 ... 10 hPa 200 hPa-50 ... 50 hPa 750 hPa-100 ... 100 hPa 750 hPa-500 ... 500 hPa 2500 hPa-1000 ... 1000 hPa 2500 hPa

* La détermination de l'incertitude de mesure est conforme selon GUM (Guide to the Expression of Uncertainty in Measurement): Afin de déterminer les incertitudes de mesure, il est pris en considération la précision de l'appareil de mesure (hystérèse, linéarité, reproductibilité), la précision de l'ajustage ainsi que les conditions de laboratoires. A cet effet, un facteur k=2 est appliqué sur les incertitudes, ce qui correspond à un niveau de confiance de 95% sur les incertitudes de mesures.

Paramètres
Humidité/température en option

Sonde	testo 6611	testo 6612	testo 6613	testo 6614	testo 6615	testo 6617
Type	Murale	Conduit Conduit	Déportée capteur chauffé		Déportée Humidité résiduelle	Déportée avec auto-contrôle du capteur
Paramètres	%HR / °C/°F / °Ctd / °Ftd / g/kg / gr/lb / g/m ^3 / gr/ft ^3 / ppmV / °Cwb / °Fwb / kJ/kg / mbar / inch H2O / °Ctm (H2O2)/°Ftm (H2O2) / % Vol

Etendue

Humidité / Humidité résiduelle	0 ... 100 %HR -60 ... +30			°C td	0 ... 100 %HR
Température	-20 ... +70 °C-4 ... +158 °F	-30 ... +150 °C-22 ... +302 °F	-40 ... +180 °C-40 ... +356 °F	-40 ... +120 °C-40 ... +248 °F	-40 ... +180 °C-40 ... +356 °F

Incertitude de mesure*

Humidité	testo 6611	testo 6612	testo 6613	testo 6614	testo 6615	testo 6617
	± (1,0 + 0,007 × m.v.) %HR pour 0 ...100 %HR / ± (1,4 + 0,007 × m.v.) %HR pour 90 ...100 %HR			± (1,0 + 0,007 × m.v.) %HR pour0 ... 100 %HR	*		± 1,2 × HR pour0 ... 90 %HR / ± 1,6 × HR pour90 ... 100 %HR
	± 0.02 × HR (écart de température de ± 25 °C)
Point de rosée					± 1 K à 0 °C td ± 2 K à -40 °C td ± 4 K à -50 °C td
Temp. +25°C / +77°F	± 0,15 °C/32,2 °FPt1000 Classe AA				± 0,15 °C/32,2 °FPt100Classe AA	± 0,15 °C/32,2 °FPt1000Classe AA

Entrées / Sorties
Sortie analogique

Quantité Standard: 1; pour température/humidité (option: 3)
Sortie 0/4 ... 20 mA (4 fils)	(24 VAC/DC)0 ... 1/5/10 V (4 fils) (24 VAC/DC)
Echelle Pression différentielle: mise à l'échelle:±50% de l'étendue de mesure
Cadence de mesure 1/s
Résolution 12 bit
Charge max. 500 Ω
Autres sorties
Ethernet Option avec module Ethernet
Relais Option: 4 relais (affectation libre à des canauxde mesure ou sous forme d'alarme collectivedans le menu de fonctionnement /logicielP2A), sup. à 250 VAC/3A (NO ou NC)
Sortie digitale Fiche DIN pour logiciel P2A
Alimentation
Alimentation 20 à 30 VAC/DC, Consommation de courant300mA, ligne d'alimentation et de signal à séparation galvanique

Données techniques / Schémas techniques / Raccordements

Données techniques générales
Boîtier

Matériau	Boîtier acier inoxydable
Dimensions 162 x 122 x 77 mm
Poids 1,96 kg; En option : moduleintermédiaire Ethernet 0,61 kg

Afficheur

Afficheur Option: 3 lignes LCD avec menu multilangues
Résolution
Pression différentielle	Etendue de mesure	Résolution
	0 ... 10 Pa 20000 Pa
	0 ... 50 Pa 20000 Pa
	0 ... 100 Pa 20000 Pa
	0 ... 500 Pa 20000 Pa
	0 ... 10 hPa 200 hPa
	0 ... 50 hPa 750 hPa
	0 ... 100 hPa 750 hPa
	0 ... 500 hPa 2500 hPa
	0 ... 1000 hPa	2500 hPa
	-10 ... 10 Pa	20000 Pa
	-50 ... 50 Pa	20000 Pa
	-100 ... 100 Pa	20000 Pa
	-500 ... 500 Pa	20000 Pa
	-10 ... 10 hPa	200 hPa
	-50 ... 50 hPa	750 hPa
	-100 ... 100 hPa	750 hPa
	-500 ... 500 hPa	2500 hPa
	-1000 ... 1000 hPa	2500 hPa
Humidité	0,1 %HR
Température	0,01 °C / 0,01 °F
Divers
Protection IP 65
Directive UE 2004/108/EC
Prise de pression	∅ 6 mm --> adapté aux tuyaux 4 mm + 4,8 mm

Conditions d'utilisation

Avec/sans afficheur	Temp. d'utilisation	-5 ... 50 °C / 23 ... 122 °F
	Temp. de stockage -20 ... 60 °C / -4 ... 140 °F
	Temp. de process -20 ... +65 °C / -4 ... +149 °F

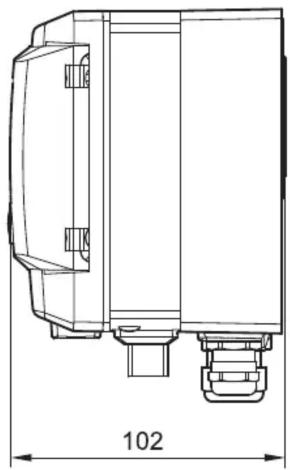

Schémas techniques

Options / Exemples de commande

Options de configuration testo 6381 :

AXX Etendue de mesure

BXX Sortie analogique/alimentation

CXX Afficheur

DXX Entrée câble

EXX Ethernet

FXX Unités pression différentielle

GXX Option sortie analog. pour humidité si sonde d'humité testo 6610 connectée / Unités

HXX Relais

IXX Option unité canal 3 (seulement si sonde d'humidité connectée)

AXX Etendue de mesure

A01 0 ... 10 Pa

A02 0 ... 50 Pa

A03 0 ... 100 Pa

A04 0 ... 500 Pa

A05 0 ... 10 hPa

A07 0 ... 50 hPa

A08 0 ... 100 hPa

A09 0 ... 500 hPa

A10 0 ... 1000 hPa

A21 -10 ... 10 Pa

A22 -50 ... 50 Pa

A23 -100 ... 100 Pa

A24 -500 ... 500 Pa

A25 -10 ... 10 hPa

A27 -50 ... 50 hPa

A28 -100 ... 100 hPa

A29 -500 ... 500 hPa

A30 -1000 ... 1000 hPa

BXX Afficheur analogique/alimentation

B02 0 ... 1 V (4 fils, 24 VAC/DC)

B03 0 ... 5 V (4 fils, 24 VAC/DC)

B04 0 ... 10 V (4 fils, 24 VAC/DC)

B05 0 ... 20 mA (4 fils, 24 VAC/DC)

B06 4 ... 20 mA (4 fils, 24 VAC/DC)

CXX Afficheur

C00 sans afficheur

C02 avec afficheur / anglais

C03 avec afficheur / allemand

C04 avec afficheur / français

C05 avec afficheur / espagnol

C06 avec afficheur / italien

C07 avec afficheur / japonais

C08 avec afficheur / suédois

DXX Entrée câble

D01 Entrée câble M16 (relais: M20)

D02 Entrée câble NPT 1/2"

D03 Connexion fiche M pour signal et alimentation

EXX Ethernet

E00 sans module Ethernet

E01 avec module Ethernet

FXX Unités pression différentielle*

F01 Pa / min / max

F02 hPa / min / max

F03 kPa / min / max

F04 mbar / min / max

F05 bar / min / max

F06 mmH2O / min / max

F07 inch H2O / min / max

F08 inch HG / min / max

F09 kg/cm2 / min / max

F10 PSI / min / max

F11 m/s / min / max

F12 ft/min / min / max

F13 m3/h / min / max

F14 l/min / min / max

F15 Nm3/h / min / max

F16 NI/min / min / max

*Mise à l'échelle:

±50% de l'étendue de mesure

GXX option sortie analog. pour humidité si sonde d'humité testo 6610 connectée / Unités

G00 sans sonde d'humidité

G01 %HR / min / max

G02 °C / min / max

G03 °F / min / max

G04 °Ctd / min / max

G05 °Ftd / min / max

G06 g/kg / min / max

G07 gr/lb / min / max

G08 g/m3/ min / max

G09 gr/ft3/ min / max

G10 ppmV / min / max

G11 °Cwb / min / max

G12 °Fwb / min / max

G13 kJ/kg / min / max (Enthalpie)

G14 mbar / min / max (pression part. vap. d'eau)

G15 inch H2O / min / max (pression part. v d'eau)

G16 °Ctm / min / max (pt de rosée de mél. pour H2O2)

G17 °Ftm / min / max (pt de rosée de mél. pour H2O2)

G18 % Vol(G01–G18 avec possibilité de connecter so testo 6610)

HXX Relais

H00 Sans relais

H01 4 sorties relais, contrôle seuil

H02 4 sorties relais, seuil canal 1 + alarme centrale

IXX Option unité canal 3 (seulement si sonde d'humidité connectée)**

I01 %HR / min / max

I02 °C / min / max

I03 °F / min / max

I04 °Ctd / min / max

I05 °Ftd / min / max

I06 g/kg / min / max

I07 gr/lb / min / max

I08 g/m ^3 / min / max

I09 gr/ft ^3 / min / max

I10 ppmV / min / max

I11 °Cwb / min / max

I12 °Fwb / min / max

I13 kJ/kg / min / max (Enthalpie)

I14 mbar / min / max (pression part. vap.d'eau)

I15 inch H2O / min / max (pression part. vap.d'eau)

I16 °Ctm / min / max (pt de rosée de mél.pour H2O2)

I17 °Ftm / min / max (pt de rosée de mél.pour H2O2)

I18 % Vol

**possible uniquement quand le code G est sélectionné (à partir de G01)

Exemples de commande

Exemple type de commande pour testo 6381 :

• Etendue de mesure -100 ... 100 Pa
• Sortie analogique 4 ... 20 mA (4 fils, 24 VAC/DC)
• Avec afficheur / Français
• Connexion fiche M pour signal et alimentation
• Avec module Ethernet
• Unités pression différentielle Pa / min / max
• Sans sonde d'humidité
• Sans Relais
• Mode d'emploi Français/Anglais

0555 6381 A23 B06 C04 D03 E01 F01 G00 H00
