Type de produit	Capteur de pression différentielle encastrable
Marque et modèle	Testo 6383
Grandeurs mesurées	Pression différentielle, humidité et température (en option)
Étendue de mesure pression	De 0...10 Pa à 0...10 hPa, ou bipolaire ±10 Pa à ±10 hPa selon code
Précision pression	±0,3% de la valeur finale de l'étendue de mesure ±0,3 Pa
Capteur pression	Piézorésistif avec ajustage automatique du zéro
Sorties analogiques	0/4...20 mA ou 0...1/5/10 V (4 fils, 24 V AC/DC)
Sorties numériques	Ethernet optionnel, fiche DIN pour logiciel P2A
Relais	Option : 4 relais (250 V AC/3 A, NO ou NC)
Alimentation	20 à 30 V AC/CC, consommation 300 mA, séparation galvanique
Dimensions (sans sonde humidité)	246 x 161 x 47 mm
Dimensions (avec sonde humidité intégrée)	396 x 161 x 78 mm
Poids (sans humidité)	0,9 kg
Poids (avec sonde humidité intégrée)	1,35 kg
Afficheur	Option : LCD 3 lignes multilingue
Indice de protection	IP 65
Température d'utilisation	-5 à +50 °C
Température de stockage	-20 à +60 °C
Humidité en option	Sondes testo 6613/6614/6615/6617, 0...100 %HR
Logiciel de paramétrage	P2A (paramétrer, ajuster, analyser)
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Alarme configurable, autocontrôle intégré, pré-alarme
Pièces détachées et réparabilité	Contactez le service après-vente Testo. Réparable par un technicien agréé.
Informations générales	Raccord fileté ∅6 mm, tuyauterie 4 et 4,8 mm

FOIRE AUX QUESTIONS - 6383 Testo

Comment installer le capteur de pression différentielle Testo 6383 ?

Le Testo 6383 est un modèle encastrable. Fixez le boîtier en acier inoxydable au mur ou dans une cloison. Raccordez les tuyaux de pression aux raccords filetés ∅6 mm. Respectez les schémas de raccordement fournis dans la notice.

Comment ajuster le point zéro automatiquement ?

L'ajustage automatique du point zéro s'effectue via une soupape magnétique à intervalles réglables : 15 s, 30 s, 1 min, 5 min ou 10 min. Cela élimine la dérive du zéro.

Quelles sorties analogiques sont disponibles ?

Vous pouvez choisir entre 0...1 V, 0...5 V, 0...10 V ou 0/4...20 mA (4 fils, 24 V AC/DC). L'échelle est ajustable à ±50% de l'étendue de mesure.

Puis-je mesurer l'humidité et la température avec ce capteur ?

Oui, en option. Vous pouvez intégrer une sonde d'humidité Testo 6610 (versions 6613, 6614, 6615, 6617) qui mesure l'humidité relative et la température. L'appareil peut aussi afficher le point de rosée, l'enthalpie, etc.

Comment configurer les alarmes ?

Les alarmes sont configurables via le menu ou le logiciel P2A. Vous pouvez régler le temps de réponse, activer l'accusé de réception, et affecter librement les relais en sortie.

Le module Ethernet est-il obligatoire ?

Non, le module Ethernet (code E01) est optionnel. Sans lui, vous utilisez la sortie analogique et/ou la fiche DIN pour le logiciel P2A.

Comment choisir le bon code de commande ?

Utilisez le système de codes AXX à IXX. Par exemple, pour une étendue -10...10 Pa, sortie 4...20 mA, afficheur français, sans humidité, avec Ethernet, unités Pa : commandez 0555 6383 A21 B06 C04 D00 E01 F01 H00.

Quelle est la précision de la mesure de pression ?

L'incertitude est de ±0,3% de la valeur finale de l'étendue de mesure ±0,3 Pa. La dérive en température est de 0,02% de l'étendue par Kelvin à 22 °C.

Comment entretenir le capteur ?

Nettoyez le boîtier avec un chiffon doux et sec. Évitez les solvants. Vérifiez périodiquement les raccords et l'étanchéité. Pour les sondes d'humidité, suivez les instructions spécifiques.

Que faire en cas de dysfonctionnement ?

Utilisez l'autocontrôle intégré et les pré-alarmes pour détecter les anomalies. Consultez le logiciel P2A pour analyser les données. Si le problème persiste, contactez le service après-vente Testo.

MODE D'EMPLOI 6383 Testo

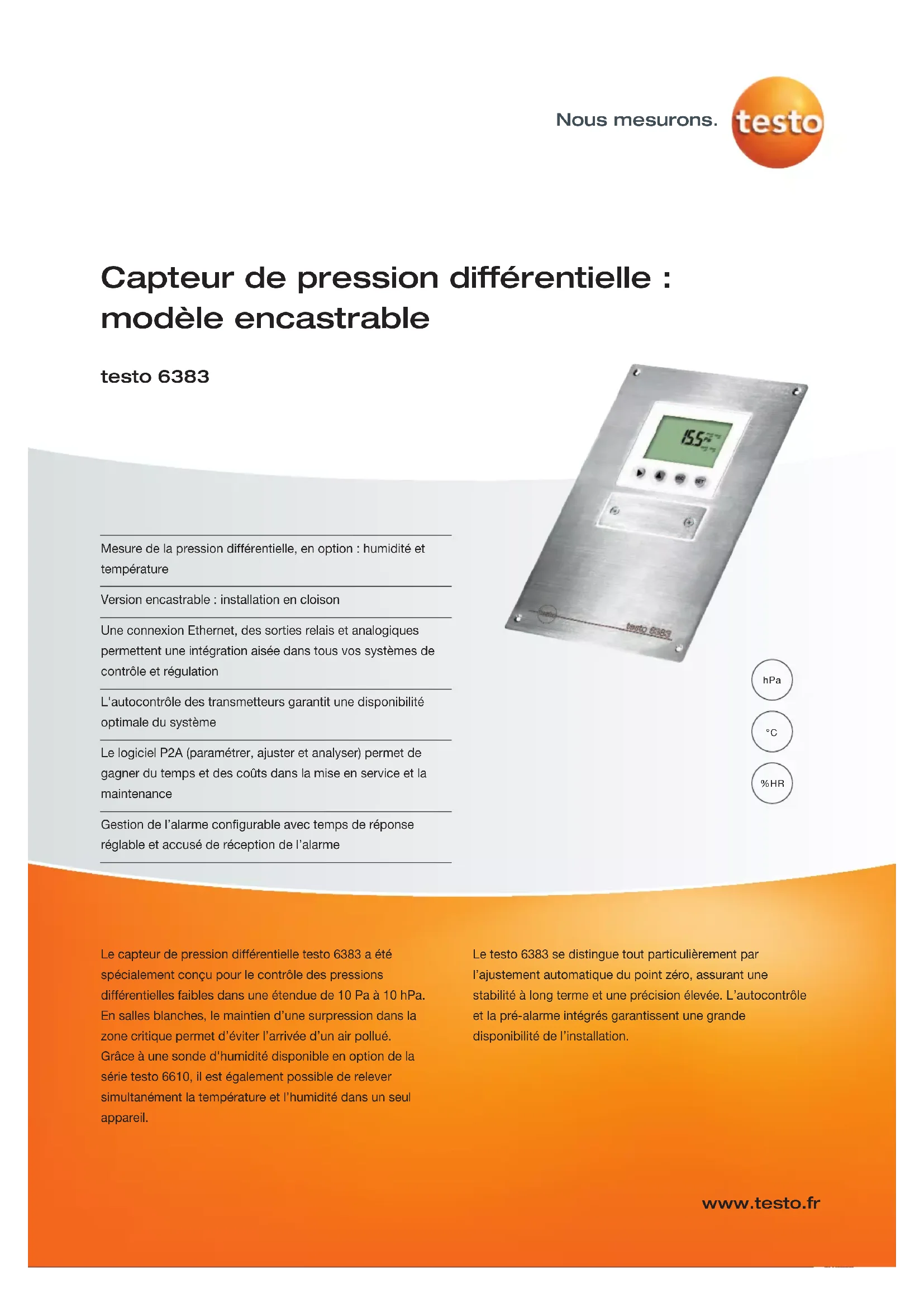

Capteur de pression différentielle : modèle encastrable

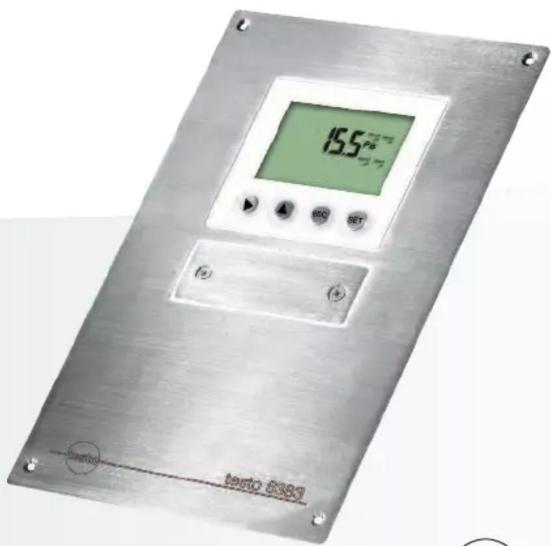

testo 6383

Mesure de la pression différentielle, en option : humidité et température

Version encastrable : installation en cloison

Une connexion Ethernet, des sorties relais et analogiques permettent une intégration aisée dans tous vos systèmes de contrôle et régulation

L'autocontrôle des transmetteurs garantit une disponibilité optimale du système

Le logiciel P2A (paramétrer, ajuster et analyser) permet de gagner du temps et des coûts dans la mise en service et la maintenance

Gestion de l'alarme configurable avec temps de réponse réglable et accusé de réception de l'alarme

15.5°F testo 6383

hPa

°C

%HR

Le capteur de pression différentielle testo 6383 a été spécialement conçu pour le contrôle des pressions différentielles faibles dans une étendue de 10 Pa à 10 hPa. En salles blanches, le maintien d'une surpression dans la zone critique permet d'éviter l'arrivée d'un air pollué. Grâce à une sonde d'humidité disponible en option de la série testo 6610, il est également possible de relever simultanément la température et l'humidité dans un seul appareil.

Le testo 6383 se distingue tout particulièrement par l'ajustement automatique du point zéro, assurant une stabilité à long terme et une précision élevée. L'autocontrôle et la pré-alarme intégrés garantissent une grande disponibilité de l'installation.

Données techniques

Grandeurs de mesure
Pression différentielle Sortie analogique

Etendue 0... 10 Pa	0 ... 50 Pa0 ... 100 Pa0 ... 500 Pa0 ... 10 hPa	-10 ... +10 Pa-50 ... +50 Pa-100 ... +100 Pa
Incertitude de mesure* ±0,3% de la val. finale de l'étendue de mes.±0,3 PaDérive de temp.: 0,02% de l'étendue de mes.par Kelvin à la temp. nominale 22 °CDérive du point zéro: 0% (car ajustagecyclique du pt zéro)
Unités au choix Pression différentielle en Pa, hPa,kPa, mbar, bar, mmH2O, kg/cm2,PSI, inch HG, inch H2O
Capteur Capteur piezorésistif
Ajustement automatique du point zéro	Via soupape magnétique,fréquence : 15 sec, 30 sec,1 min, 5 min, 10 min
Surchage	Etendue de mesure Surcharge
	0 ... 10 Pa	20000 Pa
	0 ... 50 Pa	20000 Pa
	0 ... 100 Pa	20000 Pa
	0 ... 500 Pa	20000 Pa
	0 ... 10 hPa	200 hPa
	-10 ... 10 Pa	20000 Pa
	-50 ... 50 Pa	20000 Pa
	-100 ... 100 Pa	20000 Pa
	-500 ... 500 Pa	20000 Pa
	-10 ... 10 hPa	200 hPa

Grandeurs de mesure

Humidité/Température en option
Sonde	Sonde intégrée	testo 6613	testo 6614	testo 6615	testo 6617
Type		Déportée	Déportée chauffée	Déportée Humidité résiduelle	Déportée avec auto- contrôle du capteur
Grandeurs de mesure	%HR / °C/°F / °Ctd / °Ftd / g/kg / gr/lb / g/m3 / gr/ft3 / ppmV / °Cwb / °Fwb / kJ/kg / mbar / inch H2O / °Ctm (H2O2)/°Ftm (H2O2) / % Vol

Etendue de mesure

Humidité / Humidité résiduelle	0 ... 100 %HR		-60 ... +30 °C td	0 ... 100 %HR
Température	-20 ... +70 °C	-40 ... +180 °C	-40 ... +120 °C	-40 ... +180 °C
	-4 ... +158 °F	-40 ... +356 °F	-40 ... +248 °F	-40 ... +356 °F

Incertitude de mesure*

Humidité	Sonde intégrée	testo 6613	testo 6614	testo 6615	testo 6617
	±(1,0 + 0,007 * m.v.) %HR pour 0 ... 90 %HR ±(1,4 + 0,007 * m.v.) %HR pour 90 ... 100 %HR		±(1,0 + 0,007*v.m.) %HR pour 0 ... 100 %HR		±(1,2 + 0,007*v.m) %HR pour 0 ... 90 %HR ±(1,6 + 0,007*v.m) %HR pour 90...100 %HR
	en cas de dérive de la température médiane ±25 °C: ±0,02 %HR/K
Point de rosée				±1 K à 0 °Ctd±2 K à -40°Ctd±4 K à -50 °Ctd
Température jusqu'à +25°C/+77°F	±0,15 °C/32,2 °FPt1000 Classe AA			±0,15 °C/32,2 °FPt100 Classe AA	±0,15 °C/32,2 °FPt1000 Classe AA

Entrées / Sorties

Quantité Standard: 1; pour	température/humidité (option: 3)
Sortie 0/4 ... 20 mA (4 fils)	(24 VAC/DC)0 ... 1/5/10 V (4 fils) (24 VAC/DC)
Echelle Pression différentielle	mise à l'échelle: ± 50% de l'étendue de mesure
Cadence de mesure 1/s
Résolution 12 bit
Charge max. 500 Ω
Autres sorties
Ethernet Option
Relais Option: 4 relais (affectation libre à des canauxde mesure ou sous forme d'alarme collectivedans le menu de fonctionnement/logicielP2A), sup. à 250 VAC/3A (NO ou NC)
Sortie digitale Fiche DIN pour logiciel P2A
Alimentation
Alimentation	20 à 30 VCA/CC, courant consommé300mA , séparation galvanique del'alimentation et du signal

Données techniques générales
Boîtier

Matériau	Boîtier acier inoxydable
Dimensions	Sans température/humidité:246 x 161 x 47 mmAvec température/humidité:396 x 161 x 78 mm
Poids	Vers. sans humidité : 0.9 kg;Vers. avec sonde d'humidité intégrée:1.350 kg; vers. avec Interface pour raccorder une sonde d'humidité : 1.260 kg

Afficheur

Afficheur	Option: 3 lignes LCD avec menu multi-langues
Résolution
Pression différentielle	Etendue de mesure0 ... 10 Pa0 ... 50 Pa0 ... 100 Pa0 ... 500 Pa0 ... 10 hPa-10 ... 10 Pa-50 ... 50 Pa-100 ... 100 Pa-500 ... 500 Pa-10 ... 10 hPa	Résolution0,1 Pa0,1 Pa0,1 Pa0,1 Pa0,01 hPa0,1 Pa0,1 Pa0,1 Pa0,1 Pa0,1 Pa0,01 hPa
Humidité	0,1 %HR
Température	0,01 °C / 0,01 °F

Divers

Indice de protection IP 65
Raccord fileté	∅ 6 mm --> tuyauterie 4 mm + 4,8 mm

Conditions d'utilisation

Avec / sans afficheur	Température d’utilisation	-5 ... +50 °C / +23 ... +122 °F
	Température de stockage	-20 ... +60 °C / -4 ... +140 °F
	Température de process	-20 ... +65 °C / -4 ... +149 °F

Schémas techniques / Raccordements

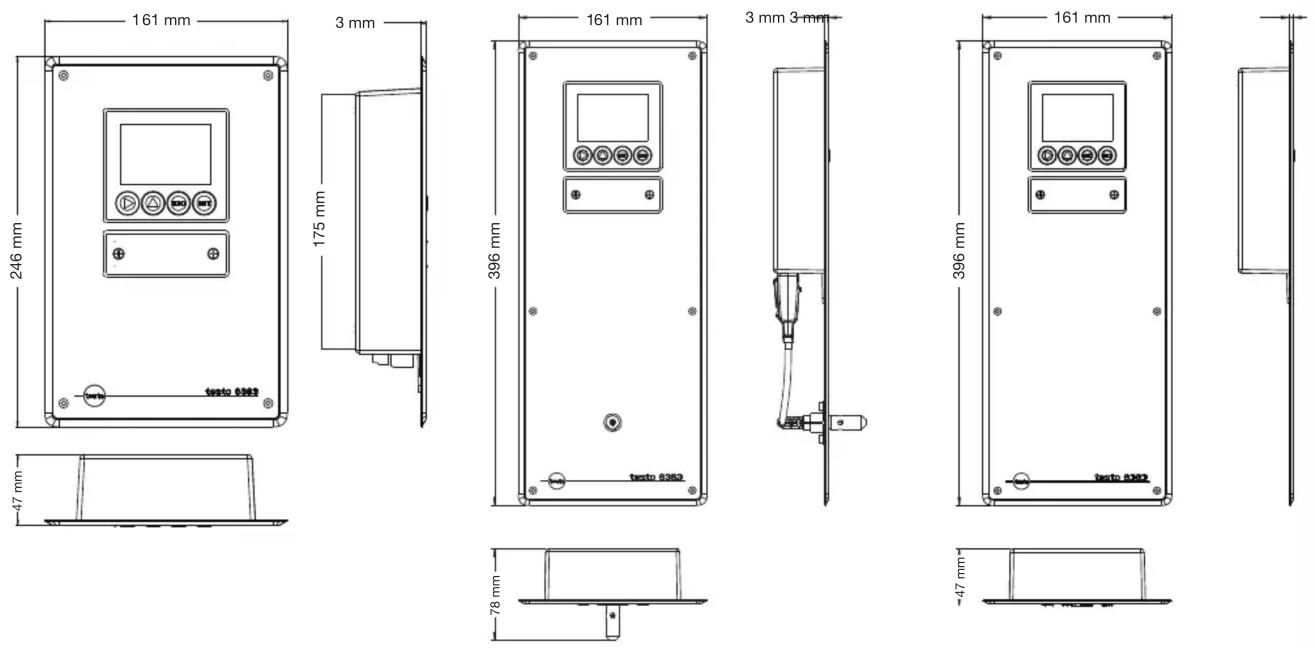

Schémas techniques

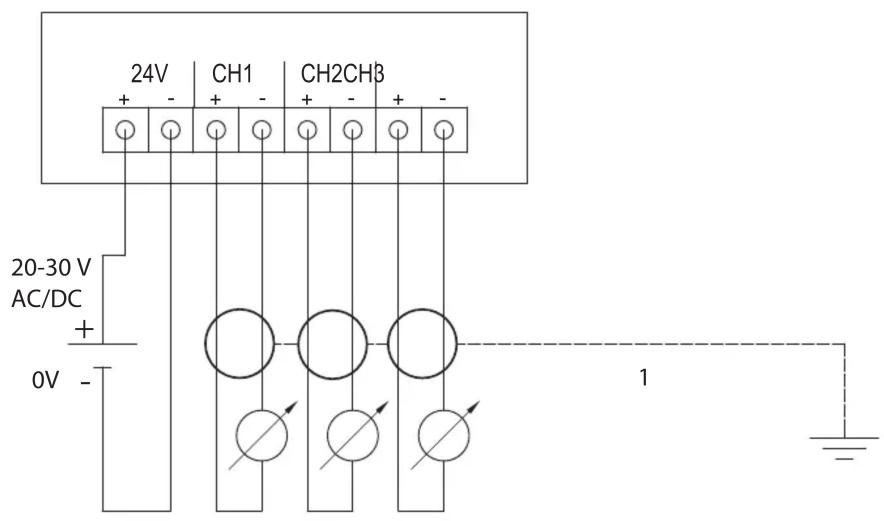

Raccordements

24V CH1 CH2CH3 + - + - + - + - 20-30 V AC/DC + 0V - 1 1

* La détermination de l'incertitude de mesure est conforme selon GUM (Guide to the Expression of Uncertainty in Measurement) :

Afin de déterminer les incertitudes de mesure, il est pris en considération la précision de l'appareil de mesure (hystérèse, linéarité, reproductibilité), la précision de l'ajustage ainsi que les conditions de laboratoires. A cet effet, un facteur k=2 est appliqué sur les incertitudes, ce qui correspond à un niveau de confiance de 95% sur les incertitudes de mesures.

Incertitude de la pression différentielle: ±0,5% de la valeur finale de l'étendue de mesure ±0,3 Pa

Options / Exemples de commande

Options de configuration testo 6383 :

AXX Etendue de mesure

BXX Sortie analogique/alimentation

CXX Afficheur

DXX Sonde d'humidité intégrée

EXX Ethernet

FXX Unités pression différentielle

GXX Option sortie analog. pour humidité si sonde d'humité testo 6610 connectée / Unités

HXX Relais

IXX Option unité canal 3 (seulement si sonde d'humidité connectée)

AXX Etendue de mesure

A01 0 ... 10 Pa

A02 0 ... 50 Pa

A03 0 ... 100 Pa

A04 0 ... 500 Pa

A05 0 ... 10 hPa

A21 -10 ... 10 Pa

A22 -50 ... 50 Pa

A23 -100 ... 100 Pa

A24 -500 ... 500 Pa

A25 -10 ... 10 hPa

BXX Afficheur analogique/alimentation

B02 0 ... 1 V (4 fils, 24 VAC/DC)

B03 0 ... 5 V (4 fils, 24 VAC/DC)

B04 0 ... 10 V (4 fils, 24 VAC/DC)

B05 0 ... 20 mA (4 fils, 24 VAC/DC)

B06 4 ... 20 mA (4 fils, 24 VAC/DC)

CXX Afficheur / langue du menu

C00 sans afficheur

C02 avec afficheur / anglais

C03 avec afficheur / allemand

C04 avec afficheur / français

C05 avec afficheur / espagnol

C06 avec afficheur / Italien

C07 avec afficheur / japonais

C08 avec afficheur / suèdois

DXX Sonde d'humidité intégrée

D00 Sans sonde de température/humidité D04 Sonde de temperature/humidité intégrée D05 Interface pour raccorder une sonde d'humidité/ Sonde de température testo 6610

EXX Ethernet

E00 sans module Ethernet E01 avec module Ethernet

FXX Unités pression différentielle\*

F01 Pa / min / max F02 hPa / min / max F03 kPa / min / max F04 mbar / min / max F05 bar / min / max F06 mmH2O / min / max F07 inch H2O / min / max F08 inch HG / min / max F09 kg/cm² / min / max F10 PSI / min / max *Mise à l'échelle: ±50% de l'étendue de mesure

GXX Option sortie analog. pour humidité si sonde d'humité testo 6610 connectée / Unités\*\*

G01 %HR / min / max G02 °C / min / max G03 °F / min / max G04 °Ctd / min / max G05 °Ftd / min / max G06 g/kg / min / max G07 gr/lb / min / max G08 g/m³ / min / max G09 gr/ft³ / min / max G10 ppmV / min / max G11 °Cwb / min / max G12 °Fwb / min / max G13 kJ/kg / min / max (Enthalpie) G14 mbar / min / max (pression part. vap. d'eau) G15 mmH2O / min / max (pression part. vap. d'eau) G16 °Ctm (pt de rosée de mél. pour H 2O2 ) G17 °Ftm (pt de rosée de mél. pour H 2O2 ) G18 % Vol **uniquement, pour D04 ou D05

HXX Relais

H00 sans Relais H01 4 sorties relais, contrôle seuil H02 4 sorties relais, seuil canal 1 + alarme centrale

IXX Option unité canal 3 (seulement si sonde d'humidité connectée)\*\*\*

I01 %HR / min / max I02 °C / min / max I03 °F/ min / max I04 °Ctd / min / max I05 °Ftd / min / max I06 g/kg / min / max I07 gr/lb / min / max I08 g/m³ / min / max I09 gr/ft³ / min / max I10 ppmV / min / max I11 °Cwb / min / max I12 °Fwb / min / max I13 kJ/kg / min / max (Enthalpie) I14 mbar / min / max (pression partielle vapeur d'eau) I15 inch H 2 O / min/ max (pression partielle vapeur d'eau) I16 °Ctm (point de rosée mixte pour H 2 O 2 ) I17 °Ftm (point de rosée mixte pour H 2 O _2 ) I18 % Vol ***uniquement, pour D04 ou D05

Exemples de commande

Exemple de commande pour testo 6383

• Etendue de mesure -10 ... 10 Pa
• Sortie analogique 4 ... 20 mA (4 fils, 24 VAC/DC)
• Avec afficheur français
• Sans sonde de température/humidité
• Avec module Ethernet
• Unités pression différentielle Pa / min / max
• Sans relais

0555 6383 A21 B06 C04 D00 E01 F01 H00
