Type de produit	Capteur de pression différentielle
Marque	Testo
Modèle	6321
Étendue de mesure	0 ... 100 Pa à 0 ... 2000 hPa (ou bipolaire)
Précision	±1,2% de la valeur finale de l'étendue de mesure ±0,3 Pa
Dérive en température	0,05% de l'étendue de mesure par Kelvin à 22 °C
Ajustement du point zéro	Auto-ajustement cyclique (60 s) via soupape magnétique
Sortie analogique	0...1/5/10 V ou 4...20 mA (4 fils)
Résolution sortie analogique	12 bits
Cadence de mesure	1/s
Alimentation	20...30 V AC/DC, 30 mA
Afficheur	Optionnel : 1 ligne LCD, résolution selon étendue
Matériau du boîtier	ABS, blanc ou gris clair
Poids	Environ 160 g
Indice de protection	IP65 (câblé)
Température d'utilisation	-5 ... +50 °C (capteur)
Humidité admissible	0...90 % HR (capteur)
Directive	UE 2004/108/EC
Surcharge maximale	Jusqu'à 20000 Pa selon l'étendue
Fixation	Murale (fournie)
Options de configuration	Étendue, sortie, afficheur, couleur, unités

FOIRE AUX QUESTIONS - 6321 Testo

Quelles sont les étendues de mesure disponibles pour le Testo 6321 ?

Le capteur propose plusieurs étendues : 0...100 Pa, 0...10 hPa, 0...20 hPa, 0...50 hPa, 0...100 hPa, 0...500 hPa, 0...1000 hPa, 0...2000 hPa, ainsi que les versions bipolaires correspondantes (ex: -100...100 Pa).

Quelle est la précision du capteur Testo 6321 ?

La précision est de ±1,2% de la valeur finale de l'étendue de mesure, plus une erreur type de ±0,3 Pa. Une dérive thermique de 0,05% de l'étendue par Kelvin s'applique.

Comment se fait l'ajustement du point zéro ?

L'ajustement du point zéro est automatique et cyclique (toutes les 60 secondes) via une soupape magnétique, garantissant une dérive nulle du zéro.

Quels types de sortie analogique propose le Testo 6321 ?

Il offre plusieurs sorties en fonction de l'option : 0...1 V, 0...5 V, 0...10 V ou 4...20 mA, en configuration 4 fils. La résolution est de 12 bits.

Quelle est l'alimentation requise pour le Testo 6321 ?

L'alimentation doit être de 20...30 V AC/DC avec une consommation d'environ 30 mA.

Le capteur dispose-t-il d'un afficheur ?

Un afficheur LCD 1 ligne est disponible en option (code C01). Sans afficheur, la version de base ne comporte pas d'affichage.

Quelles sont les conditions d'utilisation en température et humidité ?

Le capteur peut être utilisé de -5 à +50 °C avec une humidité relative de 0 à 90 % HR. La température de stockage est de +40 à +80 °C.

Quelle est la protection IP du Testo 6321 ?

L'indice de protection est IP65 lorsque le transmetteur est câblé et/ou que le presse-étoupe est utilisé. Il est donc adapté à des environnements poussiéreux ou humides.

Comment commander le Testo 6321 avec des options spécifiques ?

Le code de commande se compose des options : AXX pour l'étendue, BXX pour la sortie, CXX pour l'afficheur, EXX pour la couleur, FXX pour l'unité. Exemple : 0555 6321 A03 B06 C00 E01 F01 (0...100 Pa, 4...20 mA, sans afficheur, gris clair, unité Pa).

Quelles sont les surcharges maximales admissibles ?

La surcharge dépend de l'étendue : jusqu'à 20000 Pa pour 0...100 Pa, et 2500 hPa pour les étendues élevées. Consultez le tableau dans la notice pour chaque plage.

MODE D'EMPLOI 6321 Testo

Capteur de pression différentielle

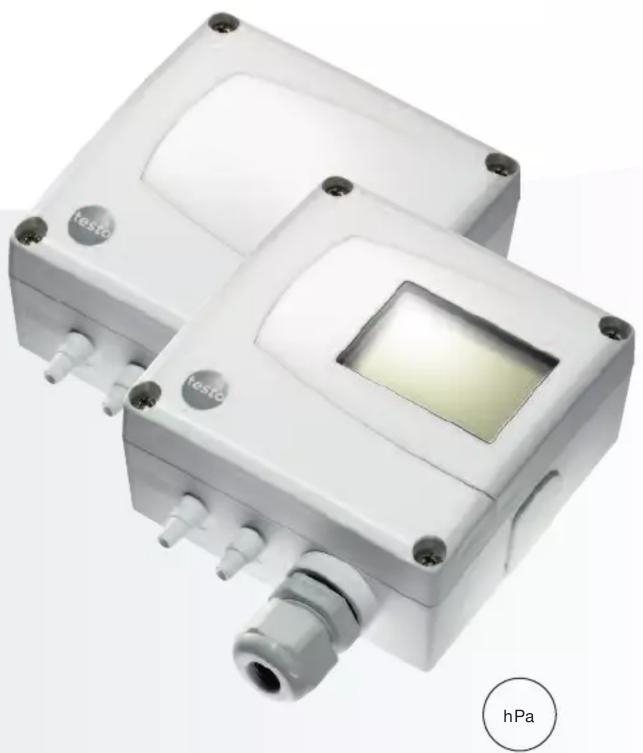

testo 6321

Mesure de la pression différentielle dans l'étendue de mesure de 100 Pa jusqu'à 2 bar

Auto-ajustement assurant une précision élevée et une fiabilité à long terme

Précision ±1,2% sur l'étendue de mesure + erreur type ±0,3 Pa

Mise à l'échelle possible (50% de l'échelle sélectionnée)

Affichage en option

Un capteur de pression différentielle avec un rapport qualité prix exceptionnel pour la climatisation et le traitement d'air (contrôle encrassement de filtres, ...). L'automation des bâtiments nécessite des mesures de surveillance de plus en plus précises, les besoins rendent les résultats de plus en

plus exigeants. L'optimisation des fonctionnalités des installations permet de réduire les consommations, d'accroître la sécurité et de s'adapter aux besoins réels des locaux. Ainsi, les mesures de pressions différentielles avec les capteurs testo 6321 permettent de garantir ces fonctions de façon durable et efficace.

Données techniques

Etendue de mesure

Pression différentielle Boîtier

Etendue de mesure	0 ... 100 Pa0 ... 10 hPa0 ... 20 hPa0 ... 50 hPa0 ... 100 hPa0 ... 500 hPa0 ... 1000 hPa0 ... 2000 hPa	-100 ... 100 Pa-10 ... 10 hPa-20 ... 20 hPa-50 ... 50 hPa-100 ... 100 hPa-500 ... 500 hPa-1000 ... 1000 hPa-2000 ... 2000 hPa
Incertitude de mesure*	±1,2% de la valeur finale de l'étendue de mesure ±0,3 PaDérive de température : 0,05% de l'étendue de mesure par Kelvin à la température nominale 22 °CDérive du point zéro: 0% (car ajustage cyclique du point zéro)
Capteur	Capteur Piezorésistif
Ajustement auto du point zéro Via soupape magnétique
Surcharge	Etendue de mesure Surcharge0 ... 100 Pa 20000 Pa0 ... 10 hPa 200 hPa0 ... 20 hPa 200 hPa0 ... 50 hPa 750 hPa0 ... 100 hPa 750 hPa0 ... 500 hPa 2500 hPa0 ... 1000 hPa 2500 hPa0 ... 2000 hPa 2500 hPa-100 ... 100 Pa 20000 Pa-10 ... 10 hPa 200 hPa-20 ... 20 hPa 200 hPa-50 ... 50 hPa 750 hPa-100 ... 100 hPa 750 hPa-500 ... 500 hPa 2500 hPa-1000 ... 1000 hPa 2500 hPa-2000 ... 2000 hPa 2500 hPa

Entrées / Sorties

Sortie analogique

Sortie 0 ... 1/5/10 V (4 fils)	4 ... 20 mA (4 fils)
Cadence de mesure 1/s
Résolution 12 bit
Précision sortie analogique	0 ... 1 V ±2,5 mV0 ... 5 V ±12,5 mV0 ... 10 V ±25 mV4 ... 20 mA ±0,05 mA
Charge max. 500 Ω

Autre sortie

Autre Mini-DIN pour logiciel P2A

Alimentation

Alimentation 20 ... 30 V AC/DC
Consommation 30 mA

Généralités

Matériau / Couleur	ABS / Blanc ou gris clair
Poids	env. 160 g

Afficheur

Afficheur 1 ligne LCD (option)
Résolution	Etendue de mesure	Résolution
	0 ... 100 Pa	0,1 Pa
	0 ... 10 hPa	0,01 hPa
	0 ... 20 hPa	0,01 hPa
	0 ... 50 hPa	0,01 hPa
	0 ... 100 hPa	0,1 hPa
	0 ... 500 hPa	0,1 hPa
	0 ... 1000hPa	1 hPa
	0 ... 2000hPa	1 hPa
	-100 ... 100 Pa	0,1 Pa
	-10 ... 10 hPa	0,01 hPa
	-20 ... 20 hPa	0,01 hPa
	-50 ... 50 hPa	0,01 hPa
	-100 ... 100 hPa	0,1 hPa
	-500 ... 500 hPa	0,1 hPa
	-1000 ... 1000 hPa	1 hPa
	-2000 ... 2000 hPa	1 hPa

Divers

Indice de protection IP65	seulement lorsque le transmetteur est câblé et/ou que le presse étoupe est utilisé
Directive	UE 2004/108/EC
Ajustement automatique du point zéro	Fréquence : 60 sec.

Température d'utilisation

Humidité (capteur) 0 ... 90 %HR

Température (capteur) -5 ... +50 °C

Température de stockage +40 ... +80 °C

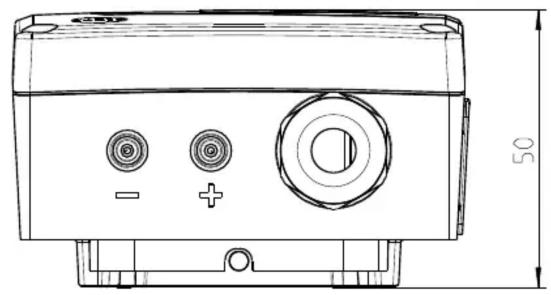

Schémas techniques / Raccordements

Schémas techniques

Options / Exemples de commande

Options de configuration testo 6321

AXX Etendue de mesure

BXX Sortie analogique / Alimentation

CXX Afficheur

EXX Couleur boîtier

FXX Unités

Livré avec fixation murale

AXX Etendue de mesure

A03 0 ... 100 Pa

A05 0 ... 10 hPa

A06 0 ... 20 hPa

A07 0 ... 50 hPa

A08 0 ... 100 hPa

A09 0 ... 500 hPa

A10 0 ... 1000 hPa

A11 0 ... 2000 hPa

A23 -100 ... 100 Pa

A25 -10 ... 10 hPa

A26 -20 ... 20 hPa

A27 -50 ... 50 hPa

A28 -100 ... 100 hPa

A29 -500 ... 500 hPa

A30 -1000 ... 1000 hPa

A31 -2000 ... 2000 hPa

BXX Sortie analogique / Alimentation

B02 0 ... 1 V (4 fils, 24 VAC/DC)

B03 0 ... 5 V (4 fils, 24 VAC/DC)

B04 0 ... 10 V (4 fils, 24 VAC/DC)

B06 4 ... 20 mA (4 fils, 24 VAC/DC)

CXX Afficheur

C00 Sans afficheur

C01 Avec afficheur

EXX Couleur du boîtier

E01 Boîtier gris clair, avec logo Testo (couleur)

E02 Boîtier neutre, blanc, sans logo Testo

E03 Boîtier neutre, blanc, avec logo Testo

(noir-blanc)

FXX Unités

F01 Pa / min / max

F02 hPa / min / max

F03 kPa / min / max

F04 mbar / min / max

F05 bar / min / max

F06 mm H2O / min / max

F07 inch H2O / min / max

F08 inch HG / min / max

F09 kg/cm² / min / max

F10 PSI / min / max

Exemples de commande

Exemple type de commande

du testo 6321 avec options :

- Etendue de mesure 0 ... 100 Pa

- Sortie analogique 4 ... 20 mA

- Sans afficheur

- Boîtier gris clair

- Unité Pa

- Mode d'emploi 2 langues

0555 6321 A03 B06 C00 E01 F01
