MODE D'EMPLOI SC430 NILFISK

Nilfisk déclare sous notre seule responsabilité que le produit mentionné ci-dessus est conforme aux directives et normes suivantes.

Les chiffres entre parenthèses renvoient aux éléments présentés dans le chapitre Description de la Machine.

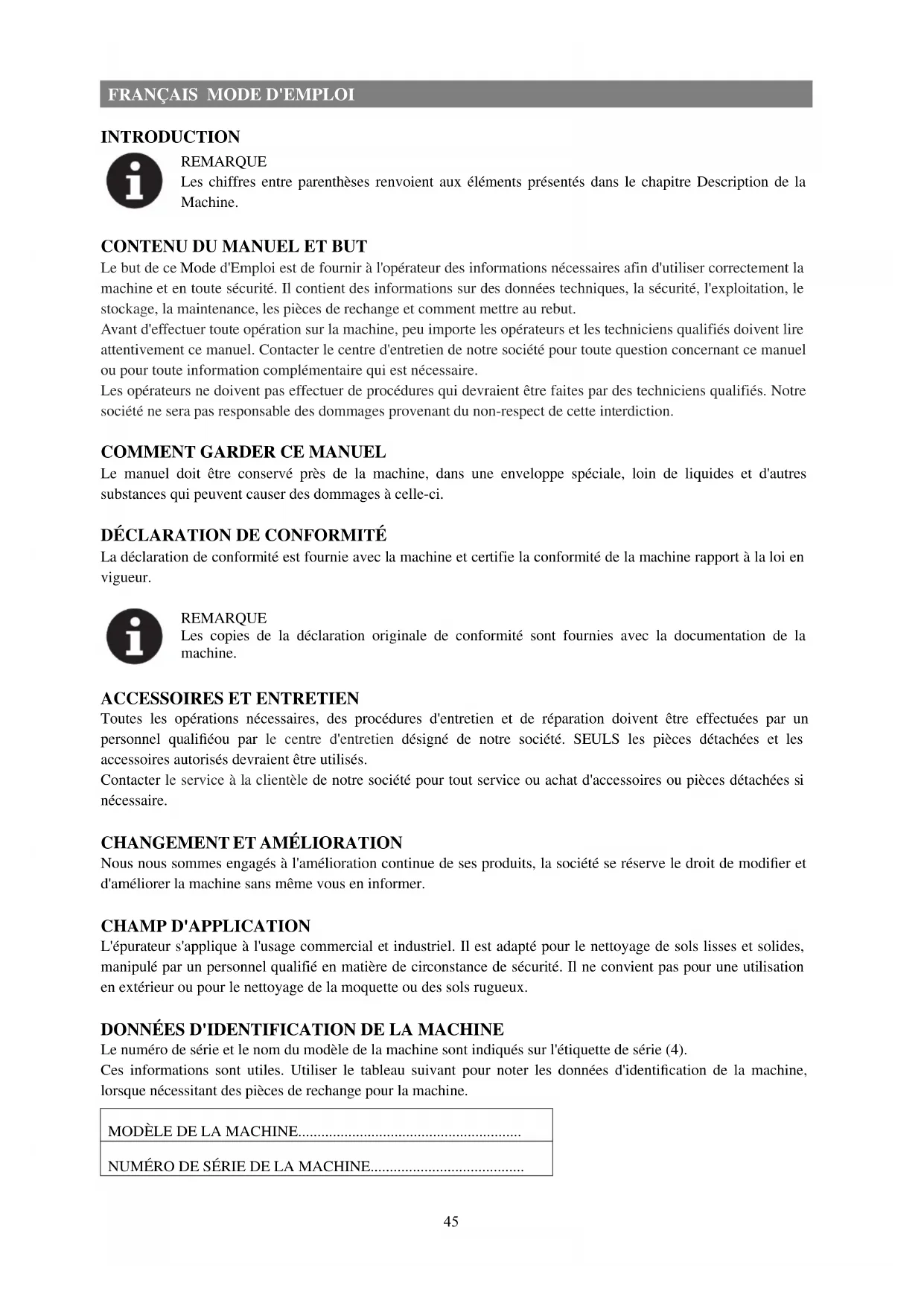

CONTENU DU MANUEL ET BUT

Le but de ce Mode d'Emploi est de fournir à l'opérateur des informations nécessaires afin d'utiliser correctement la machine et en toute sécurité. Il contient des informations sur des données techniques, la sécurité, l'exploitation, le stockage, la maintenance, les pièces de rechange et comment mettre au rebut.

Avant d'effectuer toute opération sur la machine, peu importe les opérateurs et les techniciens qualifiés doivent lire attentivement ce manuel. Contacter le centre d'entretien de notre société pour toute question concernant ce manuel ou pour toute information complémentaire qui est nécessaire.

Les opérateurs ne doivent pas effectuer de procédures qui devraient être faites par des techniciens qualifiés. Notre société ne sera pas responsable des dommages provenant du non-respect de cette interdiction.

Le manuel doit être conservé près de la machine, dans une enveloppe spéciale, loin de liquides et d'autres substances qui peuvent causer des dommages à celle-ci.

La déclaration de conformité est fournie avec la machine et certifie la conformité de la machine rapport à la loi en vigueur.

REMARQUE

Les copies de la déclaration originale de conformité sont fournies avec la documentation de la machine.

ACCESSOIRES ET ENTRETIEN

Toutes les opérations nécessaires, des procédures d'entretien et de réparation doivent être effectuées par un personnel qualifiéou par le centre d'entretien désigné de notre société. SEULS les pièces détachées et les accessoires autorisés devraient être utilisés.

Contacter le service à la clientèle de notre société pour tout service ou achat d'accessoires ou pièces détachées si nécessaire.

CHANGEMENT ET AMÉLIORATION

Nous nous sommes engagés à l'amélioration continue de ses produits, la société se réserve le droit de modifier et d'améliorer la machine sans même vous en informer.

CHAMP D'APPLICATION

L'épurateur s'applique à l'usage commercial et industriel. Il est adapté pour le nettoyage de sols lisses et solides, manipulé par un personnel qualifié en matière de circonstance de sécurité. Il ne convient pas pour une utilisation en extérieur ou pour le nettoyage de la moquette ou des sols rugueux.

DONNÉES D'IDENTIFICATION DE LA MACHINE

Le numéro de série et le nom du modèle de la machine sont indiqués sur l'étiquette de série (4).

Ces informations sont utiles. Utiliser le tableau suivant pour noter les données d'identification de la machine, lorsque nécessitant des pièces de rechange pour la machine.

MODÈLE DE LA MACHINE......

NUMÉRO DE SÉRIE DE LA MACHINE......

Lorsque le transporteur fournit la machine, s'assurer que l'emballage et la machine sont à la fois intacts et en bon état. En cas de dommage, porter à la connaissance du transporteur les dommages et avant d'accepter les marchandises, se réserver le droit en termes de compensation des dommages.

Suivre attentivement les instructions sur l'emballage, lors du déballage de la machine.

Vérifier l'emballage pour assurer que les éléments suivants sont inclus:

1. Documentations techniques, y compris le manuel de Guide de Démarrage Rapide, Instructions pour Utiliser le Disque et manuel du chargeur embarqué, si le chargeur embarqué est équipé.
2. Câble du chargeur, si le chargeur embarqué est équipé.

SÉCURITÉ

Les symboles suivants indiquent les situations potentiellement dangereuses. Toujours lire attentivement ces informations et prendre toutes les précautions nécessaires pour protéger les personnes et les biens.

SYMBOLES VISIBLES SUR LA MACHINE

ATTENTION!

Lire toutes les instructions avec attention avant d'effectuer toute opération sur la machine.

ATTENTION!

Ne pas laver la machine avec des jets d'eau directs ou sous pression.

ATTENTION!

Ne pas utiliser la machine sur des pentes ayant une inclinaison dépassant ce qui est défini dans le cahier des charges.

SYMBOLES QUI APPARAISSENT SUR LE MANUEL D'UTILISATION

DANGER!

Cela indique une situation dangereuse avec risque de mort pour l'opérateur.

ATTENTION!

Cela indique un risque potentiel de blessure pour les personnes.

ATTENTION!

Cela indique un avertissement ou une remarque concernant des fonctions importantes ou utiles.

Prêter l'attention aux paragraphes marqués par ce symbole.

REMARQUE

Cela indique une remarque sur des fonctions importantes ou utiles.

CONSULTATION

Ceci indique la nécessité de se référer aux instruction d'utilisation avant d'entreprendre toute procédure.

CONSIGNES GÉNÉRALES DE SÉCURITÉ

Les avertissements et les mises en garde spécifiques, pour informer des dommages potentiels aux personnes et à la machine, sont indiqués ci-dessous.

DANGER!

• Cette machine doit être exploitée par un personnel qualifié et autorisé selon les conseils du manuel.
• Avant d'effectuer toute opération de nettoyage, d'entretien, de réparation ou de remplacement, lire attentivement toutes les instructions, s'assurer d'éteindre la machine et de débrancher le connecteur de la batterie.
• Ne pas faire fonctionner la machine à proximité de poudres, liquides ou vapeurs toxiques, dangereux, inflammables et/ou explosifs. Cette machine ne convient pas pour la collecte des poudres dangereuses.
• Ne pas porter de bijoux, lorsque vous travaillez à proximité de composants électriques.
• Ne pas travailler sous la machine soulevée, sans la supporter avec des supports de sécurité.
• Lors de l'utilisation de batteries au plomb (HUMIDES), elles peuvent émettre des gaz inflammables en utilisation normale, vous devez éloigner les étincelles, les flammes, les substances fumigènes et les éléments rayonnants, éclairants et brûlants des batteries.
• Quand vous chargez les batteries au plomb (HUMIDES), elles peuvent émettre de l'hydrogène gazeux ce qui peut provoquer des explosions. Doit assurer que l'environnement de chargement soit bien aéré et éloigné des flammes nues.

ATTENTION!

• Inspect er attentivement la machine avant chaque utilisation. Veiller à ce que tous les composants aient été bien assemblés avant l'utilisation. Ou ceci peut causer des dommages aux personnes et aux biens.
• Avant d'utiliser le chargeur de batterie, veiller à ce que les valeurs de fréquence et de tension indiquées sur l'étiquette du numéro de série de la machine correspondent à celles du secteur.
• Ne jamais déplacer la machine en tirant sur le câble du chargeur de batterie. Ne pas laisser le câble à travers une porte fermée, ou enrouler sur des bords ou des coins pointus. Ne pas faire fonctionner la machine sur le câble du chargeur de batterie. Éloigner le câble du chargeur de batterie des surfaces chauffées.
  Ne pas charger les batteries si le câble de chargeur de batterie ou la fiche sont endommagés.

- Pour réduire le risque d'incendie, de choc électrique ou de blessure, s'assurer que la machine est éteinte avant de partir.

- Utiliser ou stocker la machine en intérieur dans des conditions sèches, il est interdit de l'utiliser en extérieur.

- La température de stockage et celle de travail doivent être soitentre 0 °C et +40 °C, l'humidité de l'air doit être comprise entre 30% - 95%.

- Ne pas utiliser la machine sur des pentes avec une inclinaison dépassant ce qui est défini cahier des charges.

- Lors de l'utilisation et de la manipulation de détergents de nettoyage de sols, suivre les instructions sur les étiquettes des bouteilles de détergent et porter des gants et des protections appropriés.

- Utiliser des brosses et les coussinets fournis avec la machine ou définis dans le manuel. L'utilisation d'autres brosses ou de coussinets pourrait diminuer la sécurité.

- En cas de dysfonctionnements de la machine, veiller à ce que ceux-ci ne soient pas dus à un manque d'entretien. Si nécessaire, demander l'assistance du personnel autorisé ou d'un centre d'entretien autorisé.

• Prendre toutes les précautions nécessaires pour empêcher les cheveux, les bijoux et les vêtements amples d'être happés par les pièces en mouvement de la machine.
• Ne pas utiliser la machine dans endroits particulièrement poussiéreux.

Ne pas laver la machine avec des jets d'eau directs ou sous pression, ou avec des substances corrosives.
- Ne pas heurter des étagères ou des échafaudages, en particulier là où un risque de chute d'objets existe.
- Ne pas incliner de récipients de liquide sur la machine, utiliser le porte-boîte pertinent.
- Pour éviter d'endommager le plancher, ne pas laisser la brosse/le coussinet fonctionner alors que la machine est à l'arrêt.
- En cas d'incendie, utiliser un extincteur à poudre. Ne pas utiliser les extincteurs liquides.
- Ne pas enlever ou modifier les autocollants de la machine.
- Ne pas jouer avec les gardes de sécurité de la machine et suivre scrupuleusement les instructions d'entretien ordinaires.
- Faire attention lors du transport de la machine, lorsque la température est inférieure au point de congélation. L'eau, dans le réservoir de récupération et dans les tuyaux, pourrait geler et causer de sérieux dommages à la machine.
- Si les pièces détachées doivent être remplacées, commander les pièces détachées D'ORIGINE auprès de Concessionnaires ou de Détaillants agréés.
- Retourner la machine au centre d'entretien, si elle ne fonctionne pas comme d'habitude ou si elle est dans un état tel que endommagée, placée à l'extérieur, jetée dans l'eau.
- Pour assurer un fonctionnement adéquat et sûr de la machine, l'entretien prévu indiqué dans le chapitre pertinent de ce Manuel, doit être effectué par le personnel autorisé ou un centre d'entretien autorisé.
- La machine doit être correctement mise au rebut, en raison de la présence de matières toxiques nuisibles (batteries, etc.), qui sont soumises à des normes qui exigent l'élimination dans des centres spéciaux (voir le chapitre Mise à la ferraille).
- Cette machine est uniquement un outil de nettoyage, et non pour toute autre sorte d'utilisation.
- Toujours garder les ouvertures exemptes de poussière, de poils et de tout autre corps étranger qui pourrait réduire le flux d'air. Ne pas utiliser la machine si les ouvertures sont bouchées.
- Uniquement utiliser la machine lorsqu'un éclairage adéquat est fourni.
- Cette machine n'est pas conçue pour être utilisée par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience ni connaissances, à moins qu'elles soient sous la surveillance ou bien qu'elles aient été informées quant à l'utilisation de l'appareil de manière sûre, par une personne responsable de leur sécurité.
- Une attention particulière est nécessaire lorsqu'elle est utilisée à proximité des enfants.
- Les enfants doivent rester sous surveillance afin de s'assurer qu'ils ne jouent pas avec la machine.
- Tout en utilisant cette machine, prendre soin de ne pas causer de dommages aux personnes ou aux objets.

DESCRIPTION DE LA MACHINE

PARAMÈTRES TECHNIQUES

MODÈLE SC430 53 B GO FULL PKG
Dimensions de l'emballage (L x l x H)	1270x650x1270 MM
Hauteur de la machine	1100 MM
Longueur de la machine	1140 MM
Largeur de la machine (sans raclette)	550 mm
Poids de la machine (Net)	135 KG
Poids de la machine (Brut)	175 KG
Capacité du réservoir de solution	40 L
Capacité du réservoir de récupération	40 L
Diamètre des roues principales	200 MM
Diamètre de la roue de guidage	64 MM
Puissance du moteur d'aspiration	350 W
Capacité de l'aspirateur	1200 MM H2O
La capacité en pente (Max)	2%
Niveau sonore	70 dB (A) ± 3 dB (A)
Batteries	24 VCC 105Ah AGM
Dimensions du compartiment des batteries (L x l x H)	340x330x260 MM
Largeur de travail	510 MM
Largeur de la raclette	760 MM
Diamètre de la brosse	510 MM
Puissance du moteur de la brosse	560 W
Vitesse de la brosse	150 tr/min
Pression du supportde la brosse/du coussinet (Max)	35 KG

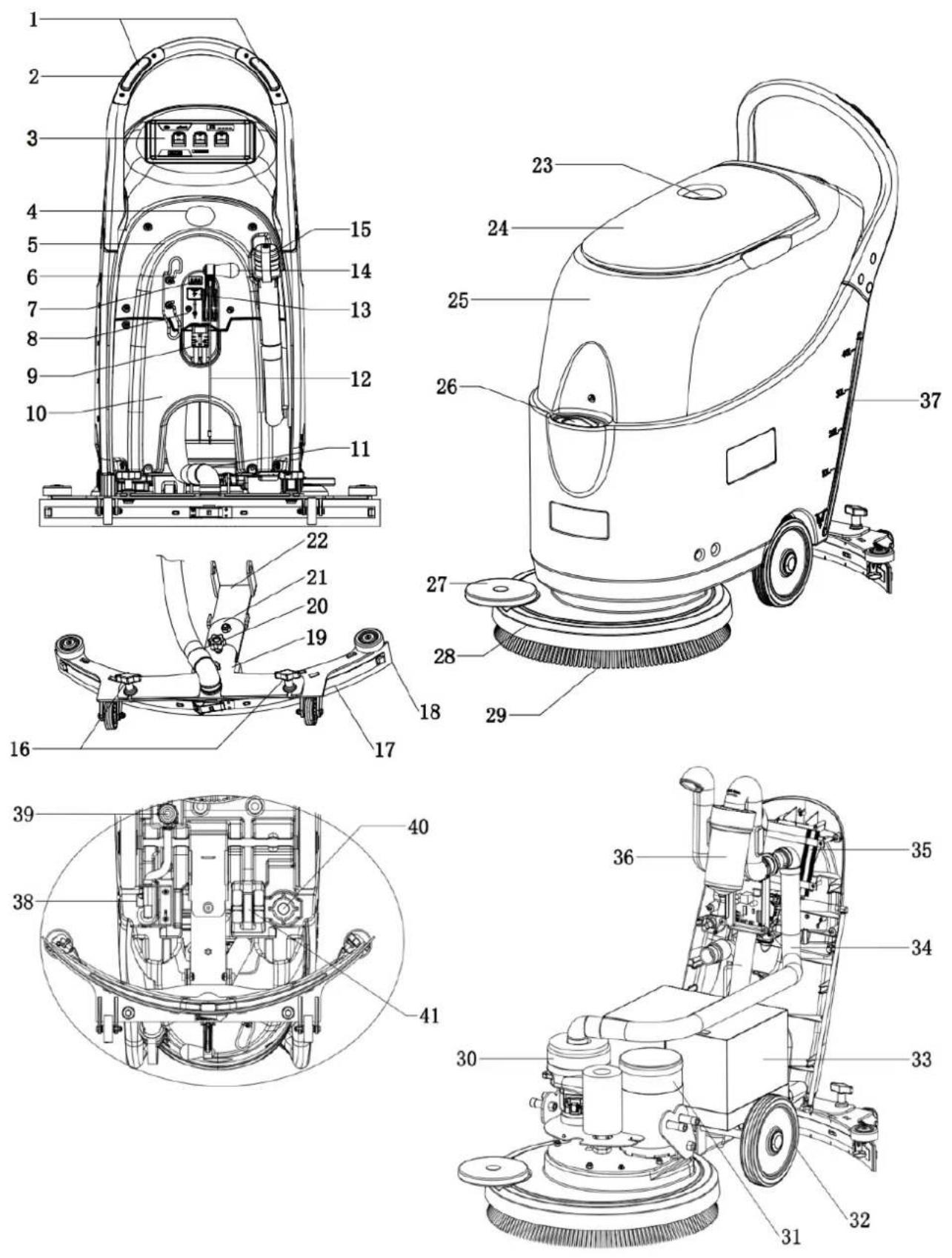

STRUCTURE DE LA MACHINE (comme représenté sur la Figure 1)

Remarque: (\*) Applicable uniquement à la machine avec un chargeur de batterie qui est facultatif.

1. Commutateur de sécurité

2. Guidon

3. Panneau de contrôle

4. Plaque de numéro de série/ données techniques/certification de conformité

5. Couvercle de la boîte de contrôle

6. Support de bobinage (*)

7. Indicateur du niveau de charge de la batterie

8. Disjoncteur

9. Connecteur de batterie

10. Couvercle de la batterie

11. Tuyau d'aspiration

12. Cordon de tirage de la raclette

13. Couverture de sécurité de la prise de charge

14. Poignée de levage de la raclette

15. Tuyau de drainage

16. Écrou de fixation de la raclette

17. Pince de la raclette

18. Lame de la raclette

19. Support de la raclette

20. Poignée de réglage de l'équilibre de la raclette

21. Porte-raclette arrière

22. Porte-raclette avant

23. Boîte de rangement

24. Couvercle du réservoir de récupération

25. Réservoir

26. Entrée d'eau propre

27. Roue de pare-chocs

28. Plancher de la brosse

29. Brosse / Coussinet

30. Moteur d'aspiration

31. Moteur de la brosse

32. Roue principale

33. Batterie

34. Tuyau d'aspiration

35. Chargeur (*)

36. Filtre à flotteur

37. Indicateur du niveau de l'eau propre

38. Vanne de pulvérisation d'eau

39. Filtre

40. Sortie de l'eau propre

41. Roue auxiliaire

Figure 1

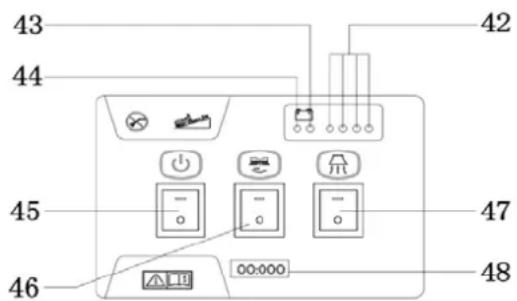

PANNEAU DE COMMANDE (comme représenté sur la Figure 2)

1. Voyant de la capacité de la batterie
2. Voyant à moitié de la puissance de la batterie
3. Voyant de l'utilisation de la batterie

4. Interrupteur d'alimentation

5. Brosse et commutateur de la vanne électromagnétique

6. Commutateur d'aspiration
7. Minuteur (En option, pour les enregistrement d'heure de fonctionnement de la brosse)

43 44 45 46 00:000 47 48 42 43 44 45 46

Figure 2

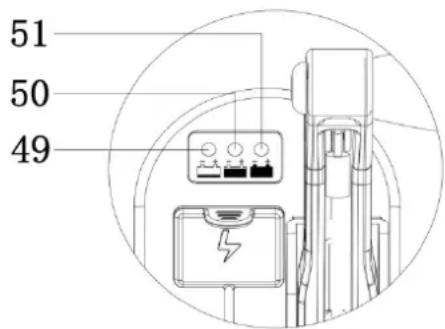

FENÊTRE D'AFFICHAGE DU VOYANT DU CHARGEUR (comme montré sur la Figure 3) (Facultatif, pour les machines avec chargeur de batterie)

1. Au début de la charge, le voyant LED rouge (49) du chargeur normalement activé après plusieurs clignotements. C'est est la première étape du chargment.
2. Après un certain temps de charge, le voyant rouge (49) s'éteint, le voyant LED (50) jaune s'allume, ceci est la deuxième étape de la charge.
3. Après environ 10 heures de charge, le voyant LED jaune (50) s'éteint, le voyant LED vert (51) s'allume pour indiquer que la batterie est complètement chargée.

51 50 49

Figure 3

REMARQUE

Quand vous chargez, si le voyant LED jaune du chargeur s'allume, cela peut être causé par: la batterie et le cchargeur ne correspondent pas, la batterie n'est pas bien connectée, ou la sortie est court-circuitée.

Le voyant LED rouge du clignotement du chargeur peut être causé par le court-circuit interne du chargeur.

GUIDE D'UTILISATION

ATTENTION!

Prêter une grande attention à ces symboles sur la machine et dans ce guide:

• DANGER!
• ATTENTION!
• MISE EN GARDE!
• CONSULTATION

Ne jamais couvrir ces symboles sur la machine pour une raison quelconque, la remplacer immédiatement en cas de dommage.

INSTALLATION ET CONFIGURATION D'UNE NOUVELLE BATTERIE

ATTENTION!

Les composants électriques de la machine peuvent être sérieusement endommagés si les batteries sont soit mal installées ou mal connectées.

Les batteries doivent être uniquement installées par un personnel qualifié. Régler le chargeur de batterie (en option) selon le type de batterie (HUMIDE ou GEL / AGM).

REMARQUE

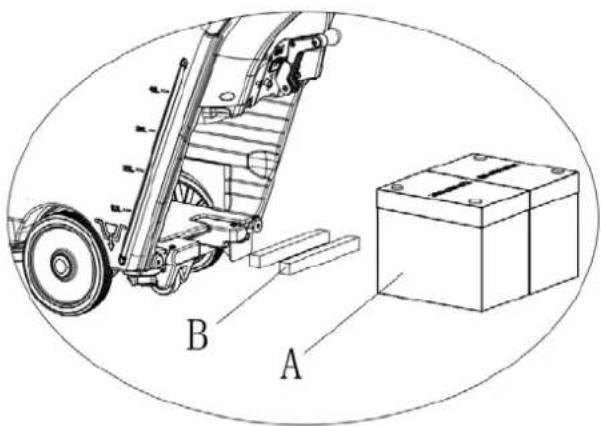

La machine nécessite deux batteries 12V ne dépassant pas la taille totale de L330 x l 170 x H 260 mm et connexion selon la figure 4.

12V 12V

Figure 4

La machine peut être exploitée dans l'un des modes suivants:

Sans Batteries

1. Acheter des batteries appropriées (Voir le paragraphe Données Techniques). Pour le choix et l'installation des batteries, choisir Les détaillants de batteries qualifiés.
2. Quand les batteries sont prêtes, réglez la machine et le chargeur de batterie (le cas échéant) selon le type de batteries. (Se reporter à l'installation et aux paramètres de batteries)

Les batteries HUMIDES ou GEL/AGM sont déjà installées et prêtes à être utilisées

1. Brancher le connecteur de la batterie (9) à la machine puis allumer l'interrupteur d'alimentation (45).
2. Si le voyant LED vert (42) est allumé, les batteries sont complètement chargées pour l'utilisation. Si le voyant LED jaune ou rouge (44 ou 43) s'allume, les batteries doivent être chargées (voir la procédure au chapitre Entretien).

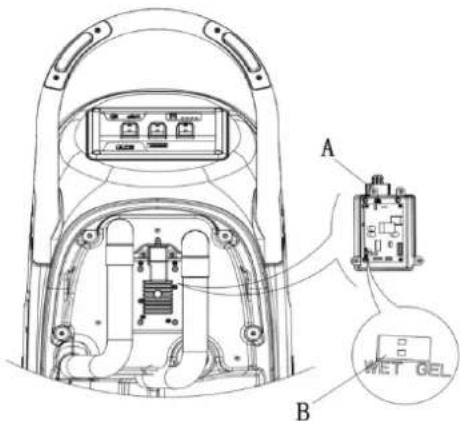

Réglage du chargeur de batterie (uniquement pour les chargeurs embarqués, s'ils sont installés)

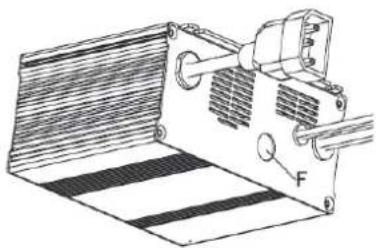

Chargeur de batterie

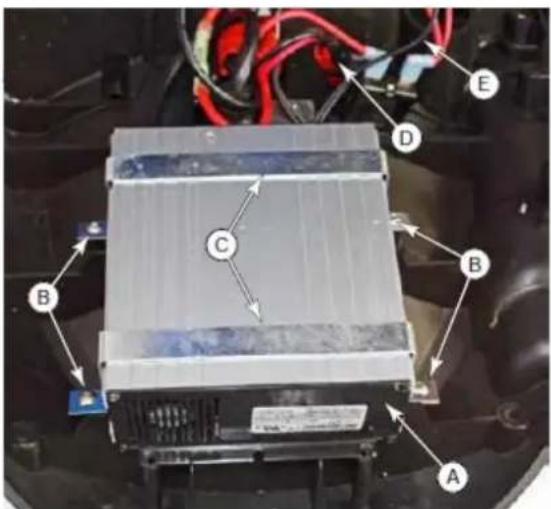

Le chargeur de batterie est situé sous le capot arrière et est connecté directement aux batteries. Le chargeur est commandé par microprocesseur et utilise différentes courbes de chargement pour une performance optimale en fonction des types de

1. Enlever les capots arrière (capot de commande) décrits à la page 52.
2. Débrancher le connecteur du câble (D) menant aux batteries.
3. Débrancher les deux cosses (E) menant au panneau de contrôle.
4. Enlever les 4 vis (B) qui fixent les traverses (C) sur le capot et enlever le chargeur (A).

FRANÇAIS MODE D'EMPLOI

Interrupteurs Dip de type batterie (SPE)

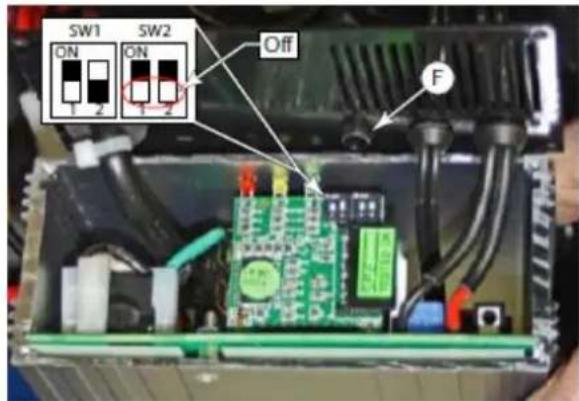

La fonction du chargeur est contrôlée par 4 interrupteurs Dip (2 paircs) dans le capot arrière. Il ne faut jamais toucher aux 2 autres interrupteurs à moins que le chargeur n'ait été remplacé et que leur position demande à être confirmée. Régler alors la tension de la batterie (24V) et l'intensité de courant maximale (9A). Ils doivent toujours être en position d'arrêt.

Les 2 premiers interrupteurs sont accessibles par un bouchon en plastique sans ouvrir le chargeur. Ces interrupteurs règlent le type de courbe de charge utilisé pour chaque type de batterie. Le type de courbe indique la manière et l'amplitude du courant envoyé à la batterie ainsi que son intensité pendant les différentes phases de cycle de charge.

1. Si le chargeur est neuf et si la 2c paire d'interrupteurs DIP doit être confirmée, il faut retirer le capot arrière.

2. Enlever le bouchon en plastique couvrant le trou d'accès (F) à l'interrupteur DIP.

3. Régler les 2 premiers interrupteurs DIP selon les données du tableau ci-dessous.

4. Remplacer le bouchon en plastique.

Type/marque de batterie	Type de courbe	SW1 SW2
		D1 D2	D1 D2
Batteries à liquide	IUIa-ACD	Branché	Débranché	Débranché	Débranché
Batteries au gel d'Exide-Sonnenschein and Haze	IUIa-GEL Débranché	Débranché	Débranché
Batterie AGM Fullriver (par défaut)	IUUa-0 GEL	Débranché	Branché
Batteries AGM Discover	IUIa-0 AGM	Branché	Branché

Interrupteurs Dip de type batterie (Power first)

1. Enlever le bouchon en plastique couvrant le trou d'accès (F) à l'interrupteur DIP.

2. Régler les 2 premiers interrupteurs DIP selon les données du tableau ci-dessous.

3. Remplacer le bouchon en plastique.

Type/marque de batterie	Type de courbe	SW1 SW2
		D1 D2	D1 D2
Batteries à liquide	IUIa-ACD	Branché	Débranché	Débranché	Débranché
Batteries au gel d'Exide-Sonnenschein and Haze	IUIa-GEL Débranché	Débranché	Débranché
Batterie AGM Fullriver (par défaut)	IUUa-0 GEL	Débranché	Branché
Batteries AGM Discover	IUIa-0 AGM	Branché	Branché

Réglage de la machine

Régler la carte électronique de la machine et du chargeur de batterie (le cas échéant) selon les types de batteries (HUMIDE ou GEL/AGM) en suivant les étapes ci-dessous:

1. S'assurer que le connecteur (9) de la batterie est débranché. Le paramètre d'usine est destiné aux batteries au gel. Si le réglage correspondre à l'installation de la batterie, passer directement à l'étape 7. Sinon, suivre les prochaines étapes 2\~5.

2. Retirer le tuyau de vidange (15) de l'attache.

3. Dévisser les vis sur le couvercle de la boîte de commande (5), le couvercle de la batterie (10) et le support PCB (A, Figure 5), puis retournez le PCBA pour trouver le commutateur DIP (B, Figure 5) pour régler le type de batterie (HUMIDE ou GEL).

4. Mettre les commutateurs DIP à la position «WET» pour les batteries humides installées.

FRANÇAIS MODE D'EMPLOI

Réglage par défaut : GEL/AGM

DIP1 DIP2 Type de batterie			État des LED (Figure A)
Débranché Débranché Batteries à liquide LED1, LED2 clignotent			deux fois
Branché Débranché Batteries AGM Discover LED3, LED4 clignotent			deux fois
Branché Branché Autres batteries à GEL/AGM sauf Discover LED3 clignote deux fois

LED1 LED2 LED3 LED4 VIPER

Figure A

LED1 LED2 LED3 LED4

1. Effectuer les étapes 2, 3, 4 dans l'ordre inverse pour récupérer la machine.

Mise en place de la pile

1. Débrancher le connecteur de la batterie (9).

2. Ouvrir le couvercle du réservoir de récupération (24) pour vérifier si le réservoir est vide, sinon, le vider par le tuyau de vidange (15).

3. Dévisser le bouton de la raclette (16) et retirer le connecteur du tuyau d'aspiration des eaux usées (11) pour faire sortir la raclette.

4. Dévisser les vis du couvercle de la boîte de la batterie (10) pour l'enlever.

5. Retirer le connecteur qui relie le levage de la raclette (12) et le support de raclette (19), placer le levage de la raclette dans un endroit approprié pour l'installation de la batterie.

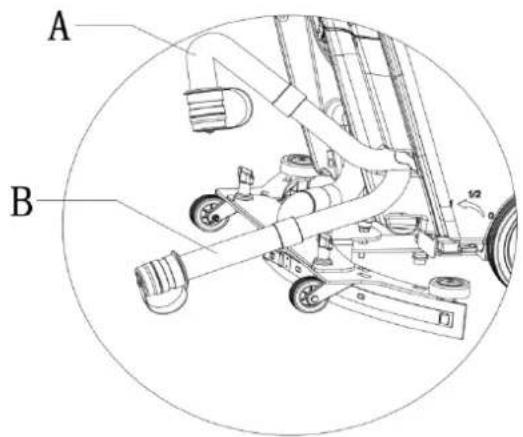

6. Placer le tuyau d'aspiration des eaux usées et le tuyau de vidange dans un endroit approprié pour empêcher l'installation de la batterie. (A, Figure 6)

7. Pousser le bloc de brise-charge de la machine à l'intérieur du boîtier de batterie de la machine.

REMARQUE

Lorsquetaille de la batterie est inférieure à la valeur spécifiée, pour empêcher le mouvement de la batterie, choisir le bloc de brise-charge de la batterie approprié (B, Figure 6) pour brancher la batterie.

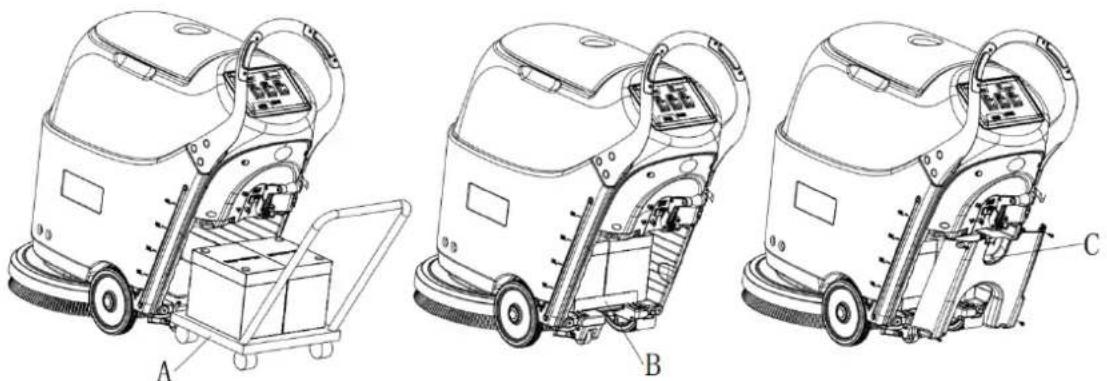

1. Utiliser l'outil spécialisé (A, Figure 7) pour l'assemblage de batteries.

2. Assembler tous les composants démontés dans l'ordre inverse.

Chargement de la batterie

1. Charger les batteries. (Voir les procédures dans le chapitre Entretien).

INSTALLATION ET DÉSINSTALLATION DE LA BROSSE / DU SUPPORT DE COUSSINET

REMARQUE

Installer soit la brosse (A, Figure 8) ou le support du coussinet (B et C, Figure 8) selon le type de sol à nettoyer.

MISE EN GARDE!

Avant l'installation ou la désinstallation de la brosse ou du support du coussinet, s'assurer que tous les interrupteurs de la machine sont en position d'arrêt et lever la raclette du sol. L'opérateur doit être doté de dispositifs de protection personnels appropriés des tels que des gants, afin de réduire le risque d'accidents.

Procéder comme suit:

1. S'assurer que l'interrupteur d'alimentation (45) est mis en position d'arrêt "o".
2. Soulever le réservoir (25) en forçant le guidon (2).

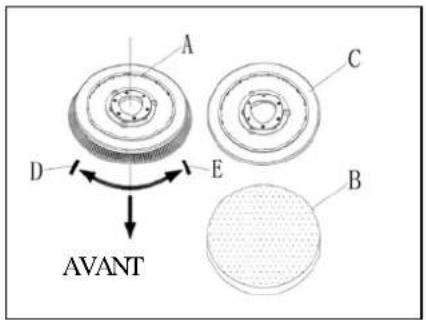

3. Tourner la brosse (A, Figure 8) ou le support du coussinet (B / C, Figure 8) dans le sens horaire (sens de la marque fléchée D, Figure 8) pour l'installer dans le panneau.
4. T ourner la brosse ou le support du coussinet dans le sens antihoraire (sens de la marque fléchée E, Figure 8) pour le désinstaller du panneau.

A C D E B AVANT

Figure 8

AJUSTEMENT DE L'ÉQUILIBRE DE LA RACLETTE

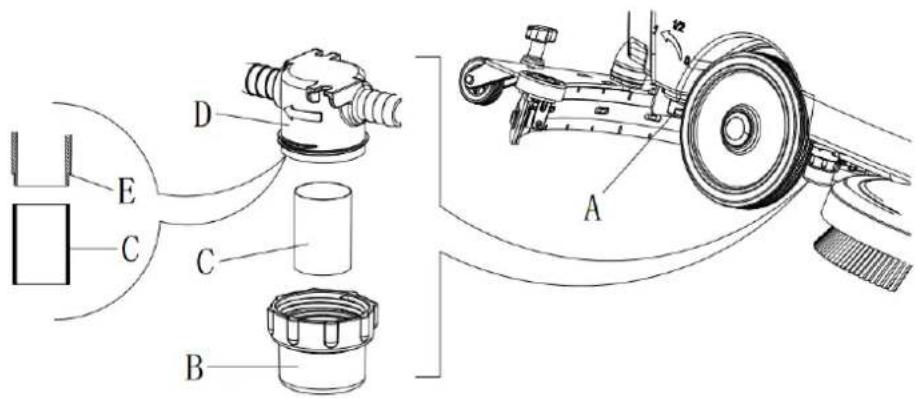

1. Installer la raclette et visser l'écrou (16), puis raccorder le tuyau d'aspiration (11) à la raclette.

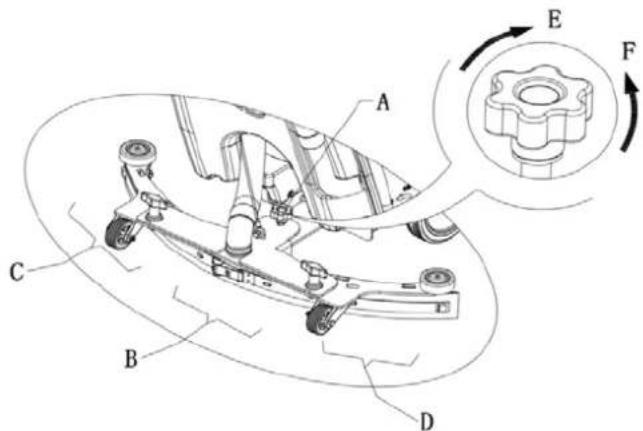

2. Régler la raclette par la poignée de réglage de la raclette (A, Figure 9).

a) S'il y a un écart entre le sol et section centrale de la lame arrière de la raclette (B), régler le bouton (A) dans le sens antihoraire (F) jusqu'à ce que toute la section de lame arrière de la raclette ait un excellent contact avec le sol, la lame avant touchant légèrement le sol.
b) S'il y a un écart entre le sol et les deux extrémité de la lame arrière(B), régler le bouton (A) dans le sens horaire (F) jusqu'à ce que toute la section de lame arrière ait un excellent contact avec le sol, la lame avant touchant légèrement le sol.

Utilisez uniquement des détergents à faible mousse et non-inflammables, qui sont destinés à des applications de récureuse automatique. Lors de l'utilisation de détergents de nettoyage, veuillez suivre les instructions sur les étiquettes des bouteilles de détergent et porter des gants et des protections pour les manipuler.

Ouvrir l'arrivée d'eau propre (26) pour remplir d'eau de nettoyage ou de solvants de nettoyage le réservoir de solution. N pas faire déborder le réservoir. Arrêter le remplissage lorsque la solution est à quelques centimètres du bord.

RÉGLER LE VOLUME DU DÉBIT D'EAU

ATTENTION!

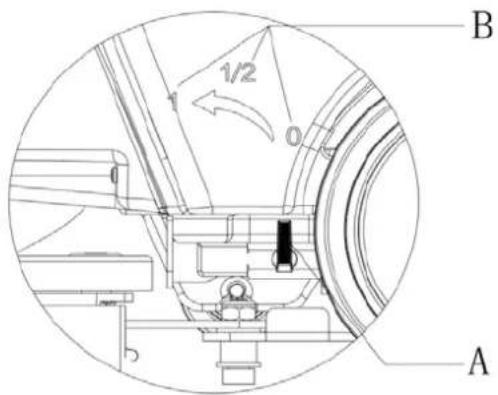

L' interrupteur d'alimentation (45) doit être sur la position d'arrêt "o" avant de régler le bouton de la vanne (A, Figure 10).

Régler le bouton de la vanne pour réguler le volume du débit de l'eau en fonction des besoins réels. B dans la Figure 10 représente le volume du débit d'eau.

B 1/2 0 A

Figure 10

DÉMARRAGE/ARRÊT DE LA MACHINE

Démarrage de la machine

1. Tout d'abord brancher l'alimentation, ajuster la raclette, installer le support du coussinet ou la brosse et réguler le volume d'eau, puis les apprêter pour le statut du cycle selon les sections précédentes lorsque vous utilisez la machine.
2. Poser la raclette par la poignée de levage de la raclette.
3. Appuyer sur le commutateur d'alimentation (45), le commutateur de la brosse (46) et le commutateur d'aspiration (47) à la position de marche "-".
4. Commencer le nettoyage en tenant la poignée de la machine et appuyer sur les interrupteurs de sécurité, puis pousser la machine.

Arrêt de la machine

Suivre les étapes suivantes pour arrêter la machine.

1. Relâcher les interrupteurs de sécurité (1), puis la brosse/le support du coussinet cesse de fonctionner.
2. Appuyer sur le commutateur de la brosse (46), le commutateur d'aspiration (47) et le commutateur d'alimentation (45) à la position d'arrêt "o".
3. Lever la raclette (A, Figure 11) du sol par le levier de la raclette (14).
4. Mainteneir le guidon de la machine (2) et faire pencher en arrière la machine jusqu'à ce que les roues d'assistance (B, Figure 11) touchent le sol.
5. Une fois que la machine est complètement arrêtée, désinstaller la brosse / le support du coussinet.

REMARQUE

Pour complètementaspirer l'eau du tuyau de vidange, lorsque vous éteignez simplement le commutateur d'aspiration et gardez le commutateur allumé, l'aspirateur s'arrêtera après un délai de cinq secondes.

1. Démarrer la machine, comme indiqué dans les paragraphes précédents.
2. Tout en gardant les deux mains sur le guidon, appuyer sur l'interrupteur de sécurité (1), puis manœuvrer la machine et commencer à frotter/séchage le plancher.
3. Si nécessaire, arrêter la machine puis régler la raclette selon la section "Réglage de l'équilibre de la raclette".
4. Si nécessaire, arrêter la machine puis d'ajuster la quantité de la solution en utilisant la vanne (38).

MISE EN GARDE!

Pour éviter tout dommage à la surface du sol, éteignez la brosse / le support du coussinet lorsque la machine s'arrête en un seul endroit.

FRANÇAIS MODE D'EMPLOI

REMARQUE

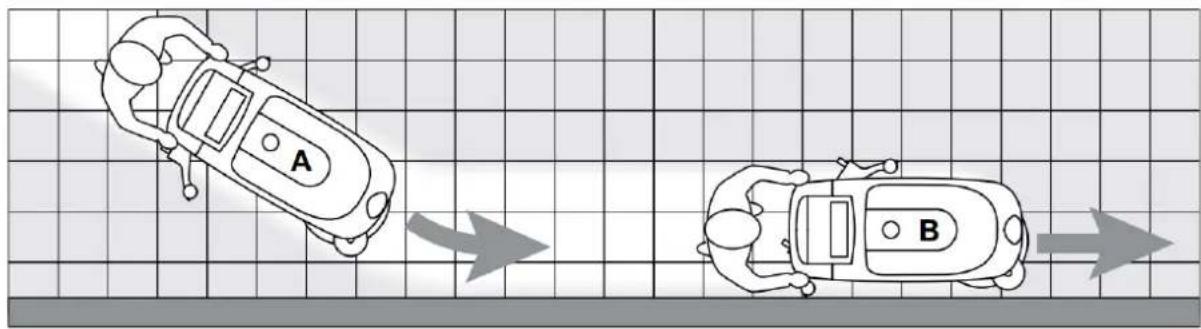

Pour un bon frottement/séchage des sols au niveau des angles muraux, Nilfisk suggère de s'approcher des murs avec le côté droit de la machine, comme indiqué dans la Figure 12 ci-dessous.

A B

Figure 12

Charge de la batterie pendant le fonctionnement

Lorsque les quatre voyants verts (42) sont allumés, les batteries permettent à la machine de travailler normalement.

REMARQUE

Quand il y a un seul voyant LED vert (42) qui est allumé et qu'il clignote, l'appareil arrête de fonctionner automatiquement après quelques minutes, veuillez charger les batteries. Lorsque quatre des voyants verts (42) sont éteints, les voyants LED rouges (43/44) commencent à clignoter, l'appareil s'éteindra automatiquement après quelques minutes.

(Voir la section d'Entretien pour les détails).

MISE EN GARDE!

Pour éviter d'endommager les batteries et de raccourcir leur durée de vie, ne pas utiliser la machine une fois que les batteries sont au niveau minimum.

VIDANGE DU RÉSERVOIR

Quand le réservoir de récupération est plein, le filtre à flotteur (36) obture l'entrée du tuyau d'aspiration pour désactiver le système d'aspiration. Dans le même temps, le bruit du moteur d'aspiration est augmentée brusquement pour rappeler à l'opérateur de vider le réservoir de récupération. Le système d'aspiration est la désactivation, et le sol n'est pas séché.

MISE EN GARDE!

Si le système d'aspiration s'éteint accidentellement (Par exemple, lorsque le flotteur est activé en raison d'un mouvement brusque de la machine).

Veuillez suivre les étapes ci-dessous pour récupérer la machine.

1. Arrêter la machine comme dans la section précédente.
2. Ouvrir le couvercle du réservoir de récupération (24), vérifier le filtre à flotteur s'il est à la surface de l'eau.
3. Fermer le couvercle du réservoir de récupération.
4. Appuyer sur le commutateur d'alimentation et le commutateur d'aspiration pour allumer la machine.

Vidange du réservoir de récupération

Lorsque le réservoir de récupération est plein, le vider selon les étapes ci-dessous:

1. Retirer le tuyau de vidange et plier l'extrémité supérieure (comme le montre A sur la Figure 13). Puis fixer le tuyau de vidange au point bas ou sur le sol et dévisser le couvercle pour vider le réservoir (comme représenté B sur la Figure 13).

2. Rincer le réservoir de récupération avec de l'eau propre.

MISE EN GARDE!

S'assurer que le tuyau de vidange est étendu au point bas ou sur le sol (comme représenté en A ou B sur la Figure 13) pour éviter toute pulvérisation d'eau sale sur l'opérateur.

A B

Figure 13

Vidange du réservoir de solution

1. Effectuer les étapes 1 et 2 de vidange du réservoir de récupération.

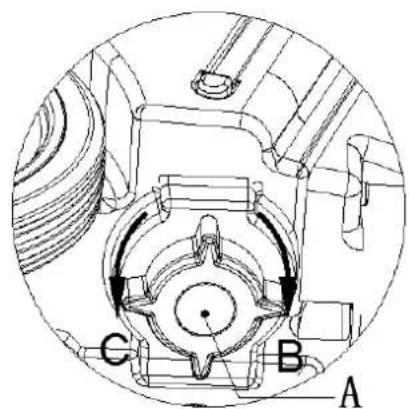

2. Dévisser le bouchon de la sortie de l'eau propre (A, Figure 14) dans le sens antihoraire (C, Figure 14) pour vider le réservoir de solution.

A B C

Figure 14

PREMIER USAGE

Après neuf heures d'usage pour la première fois, veuillez vérifier tout dommage ou situation anormale, vérifier si les attaches ou les raccords sont desserrés.

APRÈS UTILISATION DE LA MACHINE

Après avoir travaillé, avant de quitter la machine:

1. Retirer la brosse ou le support du coussinet, comme indiqué dans la section précédente.
2. Vider le réservoir de récupération et le réservoir de solution conformément aux paragraphes relatifs.
3. Effectuer un entretien journalier (Voir le chapitre Entretien).
4. Une fois la brosse / le support du coussinet désinstallés, stocker la machine dans un endroit propre et sec avec la raclette levée.

STOCKAGE DE LA MACHINE

Si la machine ne sera pas utilisée pendant plus de 30 jours, procéder comme suit:

1. Effectuer les étapes de la section "APRÈS UTILISATION DE LA MACHINE"
2. Débrancher le connecteur de la batterie (9).
3. Pour éviter tout dommage des batteries, charger les batteries tous les trois mois si vous n'utilisez pas la machine pendant plus de trois mois.

ENTRETIEN

ATTENTION!

Les procédures d'entretien doivent être effectuées après que la machine ait été éteinte et le câble du chargeur de batterie ait été débranché. En outre, lire attentivement les chapitres de sécurité dans le Manuel.

Toutes les procédures de maintenance programmées ou extraordinaires doivent être effectuées par un personnel qualifié ou un centre d'entretien autorisé. Ce manuel ne décrit que les procédures d'entretien générales et communes.

Pour les autres procédures d'entretien qui ne sont pas dans la table de calendrier d'entretien ci-dessous, veuillez vous référer au manuel d'entretien qui peut être consulté à tout centre d'entretien de notre société.

TABLE D'ENTRETIEN PRÉVU

ATTENTION!

La procédure marquée de (1) doit être effectuée lorsque la machine est utilisée après 9 heures pour la première fois.

La procédure marquée de (2) doit être faite par le centre d'entretien qui est qualifié par notre société.

Procédure	Quotidien, après chaque utilisation	Chaque semaine	semestriellement	Annuellement
Chargement de la batterie
Nettoyage de la raclette
Nettoyage de la brosse/du support du coussinet
Nettoyage du réservoir
Inspection de la bande d'étanchéité du réservoir
Nettoyage du filtre à flotteur

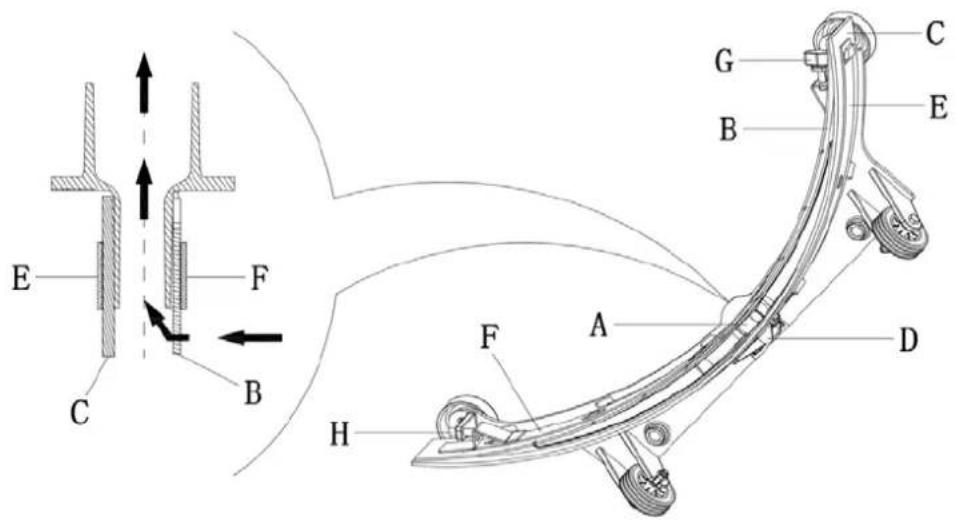

Verification et remplacement de de la raclette
Nettoyage du filtre à eau
Nettoyage du filtre d'aspiration
Vérification du niveau de liquide de la batterie HUMIDE
Inspection de l'étanchéité de la vis et de l'écrou			(1)
Vérification ou remplacement de la brosse/support du coussinet, du balai de carbone				(2)
Vérification ou remplacement du balai de carbone du moteur d'aspiration				(2)

CHARGEMENT DE BATTERIE

REMARQUE

Veuillez charger les batteries quand le voyant LED jaune (43) ou le voyant LED rouge (44) est allumé, ou à la fin de chaque cycle de travail.

MISE EN GARDE!

Toujours garder la batterie dans un état complètement chargé peut prolonger sa durée de vie.

MISE EN GARDE!

Veuillez charger la batterie dès que possible si le niveau de la batterie est faible, sinon la durée de vie de la batterie peut être réduite. Il est préférable de vérifier la batterie au moins une fois par semaine.

MISE EN GARDE!

Si aucun chargeur embarqué n'est équipé, utiliser un chargeur externe qualifié pour la recharge de la batterie.

ATTENTION!

Le chargement de batteries humides produit un gaz hydrogène très explosif.

Charger la batterie dans des endroits bien aérés et loin des flammes nues.

Ne pas fumer pendant le chargement de la batterie.

Ne pas réinstaller le réservoir de récupération jusqu'à ce que le cycle de charge de la batterie soit terminé.

ATTENTION!

Prêter une attention particulière lors de la recharge de batterie HUMIDE, puisqu'il peut y avoir des fuites de liquide de la batterie.

Le liquide de la batterie est corrosif. Sii cela rentre en contact avec la peau ou les yeux, rincer abondamment avec de l'eau et consulter un médecin.

Les étapes pour charger la batterie:

1. Ouvrir le bouchon du réservoir de récupération (24) pour vérifier s'il est vide, sinon, vider d'abord le réservoir.
2. Tourner le commutateur d'alimentation (45) à la position d'arrêt "o".

3. Pour les batteries HUMIDES uniquement:

4. Vérifier le niveau d'électrolyte de la batterie, si nécessaire, le remplir complètement.

5. Ouvrir complètement tous les couvercles de la batterie.

6. Nettoyer la surface de la batterie si nécessaire.

7. Sélectionner l'un des modes de chargement ci-dessous en fonction du type de chargeur.

Utiliser un chargeur externe pour charger la batterie

1. La sortie du chargeur externe doit être de 24V CC, s'assurer d'utiliser le chargeur externe approprié.
2. Brancher le connecteur de la batterie au chargeur, puis brancher le chargeur à l'alimentation secteur.
3. Débrancher le connecteur du chargeur de la machine une fois la charge achevée.

Utiliser le chargeur embarqué pour charger la batterie

1. Ouvrir le couvercle de sécurité de l'interface du chargeur de batterie.
2. Connecter l'extrémité du connecteur de charge de la batterie avec le secteur, à l'aide du câble de chargement. (Veuillez noter que le secteur doit avoir une Tension de 100 - 240 V et une fréquence de 50-60 Hz.) Si le

voyant d'avertissement rouge du chargeur embarqué continue de s'illuminer, cela montre que le chargeur est en train de charger la batterie.

1. Le voyant LED vert (51) indique que la batterie est complètement chargée.

2. Charge terminée, débrancher le câble de charge de l'alimentation secteur et recouvrir le couvercle de sécurité.

REMARQUE

Pour plus d'informations sur le chargeur embarqué (35), se reporter au manuel correspondant.

NETTOYAGE DE LA RACLETTE

REMARQUE

Afin d'assurer un excellent résultat de séchage, vous devez garder la lame de la raclette propre et dans de bonnes conditions.

MISE EN GARDE!

L'opérateur doit porter des gants pour le nettoyage de lame de la raclette, parce que la lame de la raclette peut contenir certains fragments pointus.

Les étapes pour nettoyer la lame de la raclette:

1. Conduiser la machine sur le sol plat.
2. Éteindre la machine en tournant le commutateur d'alimentation (45) en position d'arrêt "o".
3. Dévisser le bouton de la raclette (16) et retirer le tuyau d'aspiration des eaux usées (11) pour faire sortir la raclette.
4. Levage du support de la raclette par le levier de levage.
5. Nettoyer la lame de la raclette et sortir la saleté et les débris spéciaux sur la rainure de la structure de support (A) et le tuyau d'aspiration des eaux usées.
6. Assembler la raclette dans l'ordre inverse des étapes ci-dessus.

VÉRIFICATION ET REMPLACEMENT DE LA LAME DE LA RACLETTE

1. Suivre le paragraphe précédent pour le nettoyage de la lame de raclette. (Figure 15)

2. Vérifier le bord de la lame avant de la raclette (B) et de la lame arrière de la raclette (C), ils doivent être sur la même ligne horizontale, sinon ajuster leur hauteur selon les procédures suivantes:

3. Desserrer la pince (D) pour séparer la lame arrière du racloir (C) du support (A) pour le réglage de la lame de la raclette, après le réglage, bloquer à nouveau la pince.

4. Desserrer la vis (G) et le boulon (H) de la poignée pour ajuster la lame de la raclette avant, après cela, serrer la vis et le boulon.

5. Vérifier l'intégrité de la lame de raclette avant et arrière pour voir si elle presente tout espace ou fissure. Si nécessaire, la remplacer suivant les étapes ci-dessous.

6. Desserrer la pince (D) pour séparer la fixation du support (A), enlever la barre de la pince (E), puis tourner la lame arrière de la raclette (C) à l'envers ou la remplacer. Réinstaller la lame arrière dans le sens inverse de désinstallation.

7. Desserrer la vis (G) de la poignée pour enlever la barre avant de la pince (F), puis remplacer la lame avant de la raclette (B) par une nouvelle. Réinstaller la lame avant de raclette dans le sens inverse pour l'enlever. Une fois que la lame de la raclette est remplacée ou tournée à l'envers, ajuster la hauteur des lames avant et arrière de la raclette selon les procédures ci-dessus.

8. Installer la raclette et utiliser le bouton (16) pour la fixer, puis connecter le tuyau d'aspiration des eaux usées (11) à la raclette.

9. Si nécessaire, ajuster l'équilibre de la raclette par le bouton de réglage de la raclette (20).

Il est recommandé de porter des gants lors du nettoyage de la brosse ou du support du coussinet puisqu'il peut contenir des fragments pointus.

1. R retirer la brosse / support du coussinet, en se basant sur les procédures dans les sections précédentes.
2. Nettoyer la brosse/le support du coussinet avec de l'eau et du détergent.
3. Vérifier les conditions d'intégrité et d'abrasion des poils de la brosse, si nécessaire, remplacer la brosse.
4. Vérifier la condition d'abrasion du coussinet de polissage, si nécessaire, le remplacer.

NETTOYAGE DES FILTRES À FLOTTEUR ET DU RÉSERVOIR ET INSPECTION DE LA BANDE D'ÉTANCHÉITÉ DU RÉSERVOIR

1. Éteindre la machine.
2. Tourner le couvercle du réservoir de récupération (A, Figure 17) position de 90 degrés où il peut être retiré du réservoir, puis enlever le filtre à flotteur (36) du réservoir.
3. Nettoyer le couvercle du réservoir récupération (A), le réservoir de récupération (B), réservoir d'eau propre (C) et le cadre de support du filtre à flotteur (E). Vider le réservoir de récupération avec le tuyau de vidange (15).
4. Si nécessaire, suivre les symboles "OPEN" et "CLOSE" comme indiqué sur la Figure 17 pour ouvrir le couvercle de fond (F) du filtre à flotteur, puis nettoyer le filtre à flotteur (D), le cadre de support du filtre (E) et l'éponge du filtre (I). Après le nettoyage, fixer le filtre à flotteur (D) dans sur le cadre de support du filtre (E) puis aligner la rainure de marque (L) du capuchon de fond (F) du filtre à flotteur avec la rainure de marque (L) du cadre de support du filtre à flotteur (E). Visser fermement le capuchon de fond du filtre à flotteur, et fixer l'éponge du filtre (I) sur le cadre de support du filtre à flotteur (E). Enfin, le connecter au tuyau d'aspiration des eaux usées (M).
5. Inspector l'intégrité de la bande d'étanchéité du réservoir.

REMARQUE

La bande d'étanchéité du réservoir (G) permet de produire le vide à l'intérieur du réservoir lorsque le moteur d'aspiration fonctionne. Le réservoir doit être scellé, pour pouvoir effectivement absorber l'eau du sol vers le réservoir de récupération.

FRANÇAIS MODE D'EMPLOI

1. Vérifier si la surface de contactde la bande d'étanchéité (G) a une intégrité et une étanchéité suffisantes. Si nécessaire, sortir la bande d'étanchéité du réservoir de la rainure (H) et la remplacer. Assembler la nouvelle bande d'étanchéité comme indiqué sur la Figure 16, le joint devrait être ramené dans la zone médiane.

2. Fermer le couvercle du réservoir de récupération (A).

1. Vider le réservoir d'eau propre.

2. Éteindre la machine.

3. Fermer le robinet de pulvérisation d'eau (A, Figure 17)

4. Retirer le couvercle transparent de la vanne (B), puis enlever le filtre (C), les installer dans le boîtier de filtre (D) après le nettoyage.

5. Ouvrez la vanne de pulvérisation d'eau (A).

REMARQUE

L'écran de filtre (C) doit être assemblé avec précision selon la projection (E).

Problème	Causes probables	Contre-mesure
La machine ne fonctionne pas les voyants ne s'allument pas	Connecteur de la batterie (9) sans connexion	Brancher le connecteur de la batterie
	Puissance de la batterie épuisée	Charger la batterie
Voyant d'avertissement (43 ou 44) clignotant	Surcharge du moteur de la brosse	Le remplacer avec une brosse adaptée
	Certains objets font obstacles à la rotation de la brosse	Démêler le pinceau
Brosse ne fonctionne pas	Fusible du moteur de la brosse voyage coupé Réinitialiser
	Glissement de la sangle	Vérifier la sangle, ajuster la poulie de tension
Moteur d'aspiration ne fonctionne pas	Fusible du moteur d'aspiration coupé Réinitialiser
Inefficacité de l'aspirateur	Réservoir de récupération est plein	Vider le réservoir de récupération
	Tuyau d'aspiration des eaux usées et la raclette probablement pas connectés	Connector la raclette et le tuyau d'aspiration des eaux usées
	Filtre à flotteur ou entrée d'aspiration bouché	Nettoyer le filtre à flotteur puis vérifier l'emplacement de la balle
	La lame de la raclette avec de la poussière ou de l'abrasion	Nettoyer ou remplacer la lame de la raclette
	Le couvercle du réservoir de récupération n'est pas bien fermé ou l'abrasion de la bande d'étanchéité du réservoir	Couvrir le couvercle correctement, ou remplacer la bande d'étanchéité
Eau de pulvérisation ne suffit pas	Filtre contenant de la saleté	Nettoyer le filtre
Raclette laisse des traces	Débris ou fragments sur la raclette	Retirer les débris ou les fragments
	Abrasion de la raclette ou avec des fissures ou vieillissement	Remplacer avec une nouvelle raclette
	Équilibre de la raclette pas ajusté	Régler l'équilibre de la raclette

REMARQUE

Si la machine est équipée d'un chargeur embarqué (en option), la machine ne peut pas être opérée en cas de problème avec le chargeur. Veuillez contacter le centre d'entretien qualifié de notre société.

Pour plus d'informations, veuillez vous référer au manuel d'entretien (Il peut être disponible dans n'importe quel centre d'entretien de notre société).

MISE À LA FERRAILLE

Mettre à la ferraille la machine par l'institution qualifiée de traitement des déchets.

Avant que la machine ne soit mise au rebut, veuillez éloigner et séparer le sous-ensemble ci-dessous suivant la demande des lois pertinentes et règlements doit être mise au rebut de façon appropriée.

• Batterie
• Brosse/Support du coussinet
• Tuyau en plastique et pièces en plastique
• Composants électriques et électroniques (*)

(*) Veuillez communiquer avec le centre d'entretien de notre société pour toute destruction des composants électriques et électroniques.
