Type de produit	Aspirateur central (BQ550)
Marque	Broan
Alimentation électrique	120 V c.a., 15 A, circuit de dérivation distinct
Capacité du sac	6 gallons américains (22,7 litres) - sac jetable modèle 391C
Type de filtre	Sac jetable + filtre en mousse pour moteur
Dimensions minimales de dégagement	Hauteur mini 45¼ po (115 cm), largeur 32 7/8 po (83,5 cm), profondeur 12 po (30,5 cm) du mur
Longueur du boyau inclus	30 pieds (9,1 m)
Accessoires inclus	Brosse plancher, brosse à épousseter ronde, brosse à capitonnage, embout plat, manchon télescopique, support de boyau, sac de rangement
Mise en marche	Automatique par insertion du boyau ou interrupteur sur boyau
Type d'installation	Fixation murale (support inclus)
Orientation de l'admission	Réglable à droite ou à gauche
Garantie	5 ans (3 premières ans pièces et main-d'œuvre)
Entretien du sac	Recommandé deux fois par an
Nettoyage du filtre mousse	Brosser ou laver à l'eau savonneuse, sécher à plat
Sécurité	Mise à la terre obligatoire, ne pas utiliser à l'extérieur ou sur surfaces mouillées

FOIRE AUX QUESTIONS - BQ550 BROAN

Comment remplacer le sac jetable de l'aspirateur BQ550 ?

Libérez les deux loquets sur les côtés de l'unité motrice, retirez le récipient à débris. Saisissez les rebords du col du sac et tirez vers le bas. Dépliez le nouveau sac, insérez le col sur l'adaptateur en veillant à ce qu'il soit placé entre la bague et la butée. Remettez le récipient en place.

Pourquoi mon aspirateur BQ550 perd-il de la puissance d'aspiration ?

Les causes possibles sont : sac jetable plein, joint d'étanchéité du récipient endommagé, boyau obstrué, obstruction dans la tuyauterie, filtre permanent déchiré ou conduit d'évacuation bouché. Vérifiez chaque élément et nettoyez ou remplacez si nécessaire.

Comment nettoyer le filtre en mousse pour moteur ?

Retirez le récipient à débris et le sac jetable. Soulevez la broche de retenue du filtre mousse pour le retirer. Brossez-le doucement. S'il est très sale, lavez-le à la main dans une solution d'eau et de détergent doux, rincez et laissez sécher complètement sur une surface plane avant de le remettre.

Puis-je utiliser l'aspirateur BQ550 à l'extérieur ?

Non, cet aspirateur est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur ou sur des surfaces mouillées pour éviter les risques d'électrocution.

Que faire si l'aspirateur ne s'arrête pas lorsque je retire le boyau ?

Vérifiez que l'interrupteur de l'unité motrice est en position ARRÊT (OFF). Si le problème persiste, un court-circuit peut exister dans le système basse tension. Inspectez les connexions des fils à toutes les prises murales et contactez un centre de services agréé.

L'aspirateur ne démarre pas ou s'arrête soudainement, que dois-je vérifier ?

Vérifiez d'abord si la prise murale est fonctionnelle. Si le disjoncteur interne a sauté, appuyez sur le bouton de réinitialisation. Contrôlez aussi le fusible ou le disjoncteur du panneau électrique ; assurez-vous que le circuit de l'aspirateur est distinct. Si le boyau est défectueux, remplacez-le. Enfin, débranchez l'appareil 15 minutes pour réinitialiser la protection de surintensité.

Quels sont les accessoires inclus avec le BQ550 ?

Le BQ550 est livré avec un boyau de 30 pi, une brosse standard pour plancher, une brosse à épousseter ronde, une brosse à capitonnage, un embout plat biseauté, un manchon télescopique, un support de boyau et un sac de rangement.

Comment installer la prise murale pour l'aspirateur central ?

Découpez une ouverture de 3 7/8 po de haut par 2 7/8 po de large. Insérez la prise murale (modèle V111) dans le trou, maintenez-la en place et serrez les vis. Si l'ouverture est trop grande, utilisez une moulure (pièce V801W). Assurez-vous que le couvercle est bien scellé.

Quelle est la capacité du récipient à débris ou du sac ?

Le sac jetable a une capacité de 6 gallons américains (22,7 litres). Dans des conditions normales, il doit être remplacé environ deux fois par an.

Puis-je utiliser l'aspirateur sans sac jetable ?

Non, le BQ550 nécessite un sac jetable (modèle 391C). Utiliser l'appareil sans sac risque d'endommager le moteur et annulera la garantie.

MODE D'EMPLOI BQ550 BROAN

ENREGISTREZ VOTRE PRODUIT EN LIGNE À : WWW.BROAN.CA

IMPORTANTES DIRECTIVES DE SÉCURITÉ

CONSERVEZ CES DIRECTIVES LIRE TOUTES LES DIRECTIVES AVANT D'UTILISER CET APPAREIL

Lors de l'utilisation d'un appareil électrique, toujours suivre les mesures de sécurité de base, y compris les suivantes :

AVERTISSEMENT

Afin de réduire le risque d'incendie, d'électrocution ou de blessures corporelles :

1. N'utilisez pas cet appareil à l'extérieur ou sur des surfaces mouillées.
2. N'utilisez pas cet appareil pour aspirer des liquides ou des poussières fines telles que de la poussière de gypse.
3. N'utilisez pas cet appareil pour aspirer des liquides inflammables ou combustibles, comme de l'essence, ni dans des endroits où ces liquides pourraient être présents.
4. N'utilisez pas cet appareil pour aspirer des objets brûlants ou fumants comme des cigarettes, des allumettes ou des cendres chaudes.
5. Ne laissez pas les enfants s'amuser avec cet appareil. Portez une attention particulière lorsqu'il est utilisé par ceux-ci ou près d'eux.
6. Utilisez l'aspirateur uniquement de la façon décrite dans ce guide. N'utilisez que les accessoires recommandés par le fabricant.
7. Éloignez vos cheveux, vêtements amples, doigts ou toute autre partie de votre corps des pièces mobiles ou des ouvertures de l'appareil.
8. Mettez toutes les commandes en position d'arrêt (Off) avant de débrancher l'appareil.
9. Soyez prudent lorsque vous passez l'aspirateur dans les escaliers.
10. Ne manipulez pas la fiche ni l'appareil si vos mains sont mouillées.
11. N'utilisez pas cet appareil si le cordon d'alimentation ou la fiche sont endommagés. Si l'appareil ne fonctionne pas adéquatement, s'il a été échappé, laissé à l'extérieur ou s'il est tombé à l'eau, retournez-le au Centre de services.
12. Gardez la zone de travail bien éclairée.
13. Branchez-le à une prise correctement mise à la terre. Consultez les instructions de mise à la terre à la page 9.
14. Il est recommandé de porter des lunettes et des gants de sécurité lors de l'installation, de l'entretien et de la réparation de cet appareil.
15. Lorsqu'une réglementation est en vigueur localement et qu'elle comporte des exigences d'installation et/ou de certification plus restrictives, lesdites exigences prévalent sur celles de ce document et l'installateur entend s'y conformer à ses frais.

ATTENTION

1. N'insérez pas d'objets dans les ouvertures d'aération. N'utilisez pas l'appareil si une ou des ouvertures sont bloquées. Retirez la poussière, les cheveux ou autre objet pouvant réduire le débit de l'air.
2. Assurez-vous que l'air circule librement et que le conduit d'évacuation du dessus ou du côté n'est pas obstrué.
3. N'utilisez pas cet appareil sans son filtre (ou ses filtres, selon le modèle).
4. N'utilisez pas cet appareil pour souffler des feuilles ou des débris.
5. Ne déposez pas d'objet sur le dessus de l'appareil.
6. N'installez pas l'appareil à l'horizontale.
7. N'utilisez pas le récipient à débris comme seau de nettoyage.
8. N'utilisez pas le récipient à débris comme escabeau.
9. Évitez d'aspirer des objets pointus.
10. Brancher cet appareil à une prise de courant de 120 V c.a. avec circuit de dérivation distinct de 15 A. Certaines marques de disjoncteurs pour panneau électrique domestique (par exemple, la marque Square D) pourraient être plus sensibles au courant de démarrage. Dans l'éventualité où un déclenchement intempestif du disjoncteur du panneau électrique domestique survenait*, nous recommandons de remplacer le disjoncteur par un de type « HM », ayant exactement la même intensité nominale.
    * après s'être assuré que le circuit de l'aspirateur central est bien un circuit de dérivation DISTINCT, ce qui signifie qu'aucun autre appareil électrique n'est connecté au circuit de l'aspirateur central.
11. Ne débranchez pas l'appareil en tirant sur le cordon. Pour le débrancher, saisissez la fiche, puis retirez-la de la prise.
12. Entreposer l'appareil à l'intérieur dans un endroit propre, sec et éloigné des températures extrêmes.
13. Tout entretien autre que celui recommandé dans ce guide doit être effectué par le personnel d'un Centre de services autorisé.
14. Nous vous recommandons de faire inspecter l'appareil annuellement par un technicien spécialisé.

TABLE DES MATIÈRES

INFORMATION GÉNÉRALE....4

LISTE DES OUTILS NÉCESSAIRES....4

TRAVAIL DES TUYAUX EN PLASTIQUE....4

DÉCOUPE DU TUYAU 4

CONCEPTION D'UN JOINT 4

COLLAGE DU TUYAU FLEXIBLE....4

FIXATION DU FIL D'ALIMENTATION À LA TUYAUTERIE....4

INSTALLATION D'UNE PRISE MURALE 4

DÉCOUPE DE LA PRISE MURALE 4

FIXATION DE LA PLAQUE DE MONTAGE (V144)....4

ASSEMBLAGE FINAL DE L'ENSEMBLE DE PRISE MURALE 4

INSTALLATION DE LA PRISE MURALE (V111) 4

INSTALLATION SOUS UNE ARMOIRE V800W CANSWEEP ^D 5-6

INSTALLATION SUR UNE PLINTHE V800W CANSWEEP ^10 7

INSTALLATION DE L'UNITÉ MOTRICE....8

EMPLACEMENT DE L'UNITÉ MOTRICE 8

CHANGEMENT DE L'ORIENTATION DE LA LIGNE D'ASPIRATION....8

MONTAGE DE L'UNITÉ MOTRICE....9

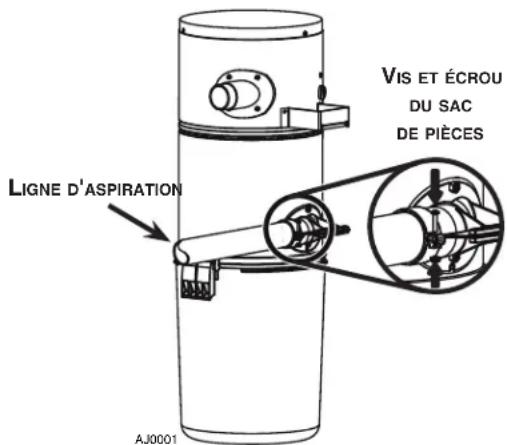

RACCORD DE LA LIGNE PRINCIPALE À L'UNITÉ MOTRICE....10

INSTRUCTIONS DE MISE À LA TERRE ....10

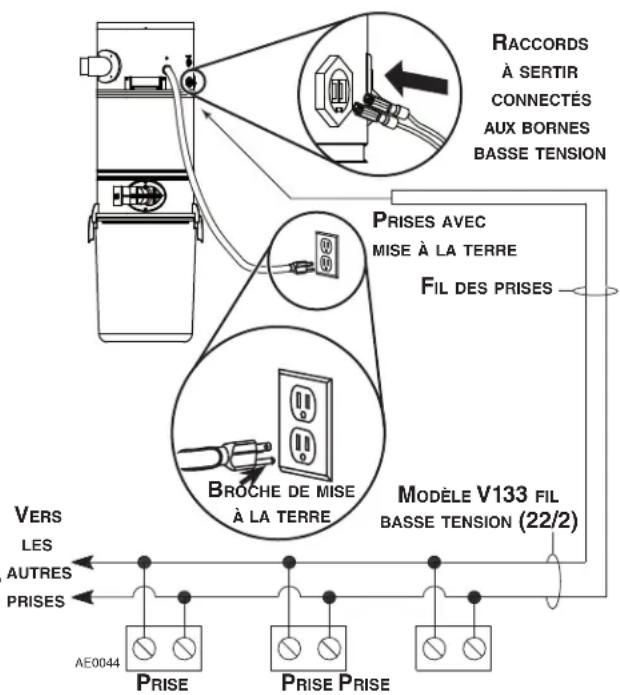

CÂBLAGE....10

FONCTIONNEMENT ET ENTRETIEN ....11

QUAND REMPLACER LE SAC* OU VIDER LE RÉCIPIENT À DÉBRIS 11

COMMENT VIDER LE RÉCIPIENT À DÉBRIS (UNITÉS MOTRICES BQ650 ET BQ700 SEULEMENT) ...... 11

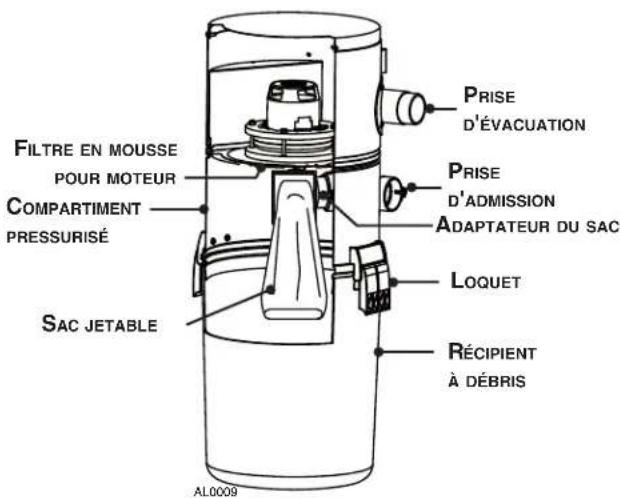

VUE DÉTAILLÉE DES UNITÉS MOTRICES BQ550 ET BQ500KIT 11

REMPLACEMENT DU SAC JETABLE (UNITÉS MOTRICES BQ550 ET BQ500KIT) 11

FILTRE PERMANENT (UNITÉS MOTRICES BQ650 ET BQ700 SEULEMENT) ......12

RETRAIT ET INSTALLATION DU FILTRE PERMANENT (UNITÉS MOTRICES BQ650 ET BQ700 SEULEMENT)....12

FILTRE EN MOUSSE POUR MOTEUR (TOUS LES APPAREILS)....12

RETRAIT DU FILTRE EN MOUSSE POUR MOTEUR....12

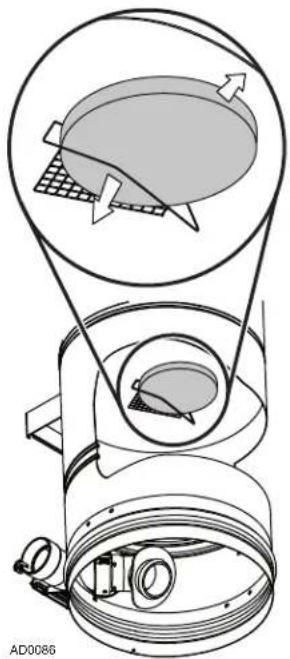

REMISE EN PLACE DU FILTRE EN MOUSSE POUR MOTEUR 12

ACCESSOIRES (BQ500KIT SEULEMENT)....13

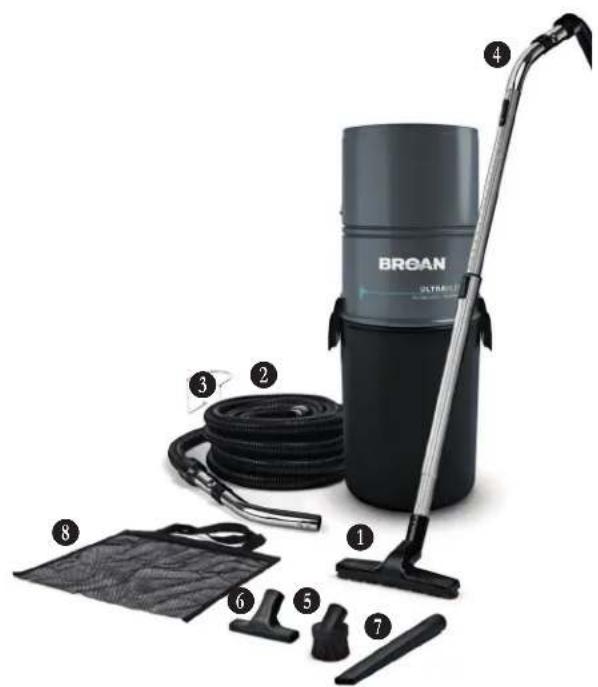

ACCESSOIRES INCLUS 13

INSTALLATION DU SUPPORT DE BOYAU ....13

GUIDE DE DÉPANNAGE....14

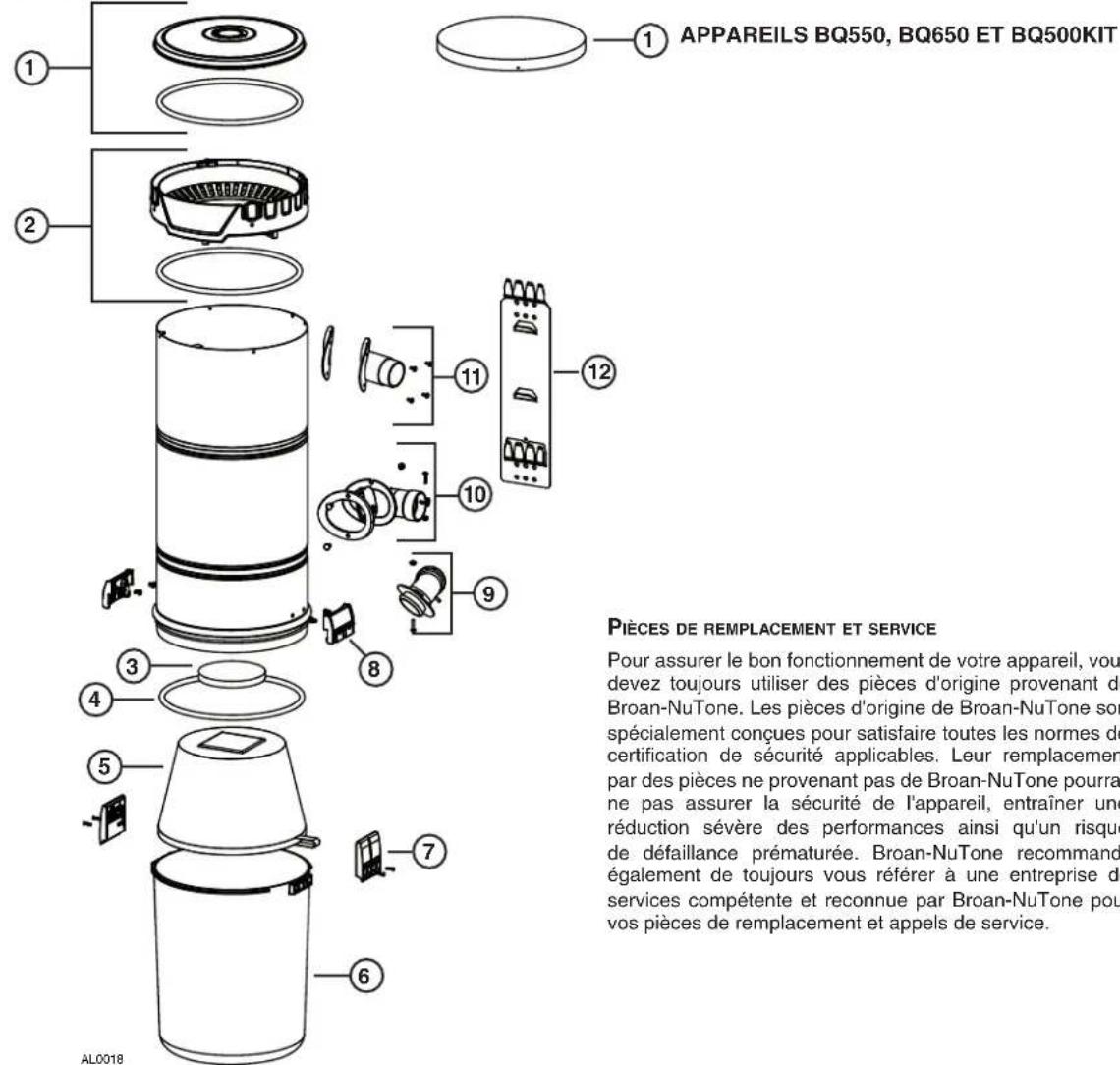

PIÈCES DE REMPLACEMENT ....15

GARANTIE....16

INFORMATION GÉNÉRALE

LISTE DES OUTILS NÉCESSAIRES

Selon l'installation, les outils suivants peuvent être nécessaires.

Pince à dénuder, forets de 1/4 po et de 1/2 po, couteau tout usage, couteau à mastic, scie-cloche de 2½ po, scie à guichet, marteau, ciseau à froid, niveau, lampe de poche, perceuse, ruban isolant, tournevis Phillips n° 2, clé, scie à métaux, ruban à mesurer, lunettes de sécurité.

Les outils électriques permettent d'effectuer l'installation plus rapidement. Porter un masque et des gants de sécurité lors de la coupe de conduits et de l'utilisation de la colle.

TRAVAIL DES TUYAUX EN PLASTIQUE

DÉCOUPE DU TUYAU

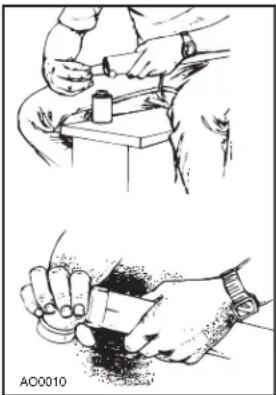

Mesurer la longueur requise. Laisser 5/8 po de tuyau pour l'insertion dans les raccords et 1½ po pour l'insertion dans le tuyau flexible. Couper le tuyau en plastique avec une scie à métaux, en s'assurant que la découpe soit droite. Utiliser un coupe-fil ou une cisaille de ferblantier pour couper le tuyau flexible. Les tuyaux flexibles de 8 po de long ne doivent pas être coupés.

Utiliser un petit couteau ou de la laine d'acier pour ébarber l'intérieur du tube.

Utiliser une lime pour tailler légèrement en biseau la partie extérieure du tuyau afin qu'il glisse facilement dans le raccord. À l'aide d'une laine d'acier ou d'un papier abrasif fin, poncer la surface du tuyau qui sera enduite de colle.

CONCEPTION D'UN JOINT

Insérer le tuyau dans le raccord, en alignant les 2 pièces

d'après l'installation requise. Marquer le tuyau et le raccord afin de pouvoir aligner de nouveau le joint.

Appliquer la colle sur une zone de 1 po de largeur à l'extérieur du tuyau. Insérer le tuyau dans le raccord avec les marques d'alignement à une distance d'un quart de tour l'une de l'autre. Enfoncer rapidement le tuyau et tourner le raccord pour aligner les marques et répandre la colle. Laisser la colle sécher pendant une minute.

S'assurer que les extrémités du tuyau flexible sont égales. Au moment de joindre le tuyau flexible au tuyau en plastique ou à la plaque de montage d'une prise, appliquer la colle à l'intérieur du tuyau flexible et à l'extérieur du tuyau en plastique ou de la bague de tuyau de la plaque de montage. Tourner les 2 pièces pour étaler la colle. Attendre 5 minutes pour laisser la colle sécher dans le tuyau flexible.

FIXATION DU FIL D'ALIMENTATION À LA TUYAUTERIE

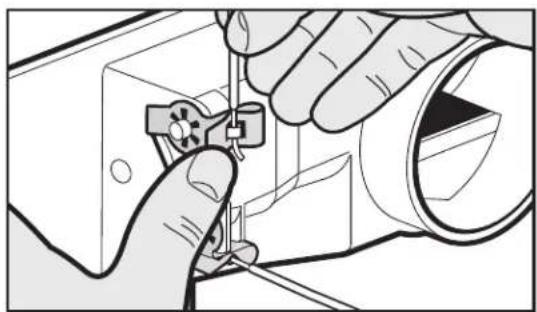

Le fil d'alimentation basse tension court le long de la tuyauterie. Utiliser du ruban isolant pour le fixer à la tuyauterie, à intervalles de 12 po à 18 po.

La prise murale doit être située à 18 po du centre à partir du plancher et en ligne directe avec l'orifice de la tuyauterie de prise d'aspiration du grenier ou du sous-sol qui a déjà été percé dans la lisse ou le chevêtre. La découpe de la prise doit être exactement de 3 ^7/8 po de hauteur par 2 ^7/8 po de largeur.

FIXATION DE LA PLAQUE DE MONTAGE (V144)

Repérer la tuyauterie d'aspiration à travers l'orifice de la prise d'aspiration. Sortir ensuite le tuyau d'aspiration à travers le point

d'accès, puis retirer le fil basse tension de l'intérieur du tuyau.

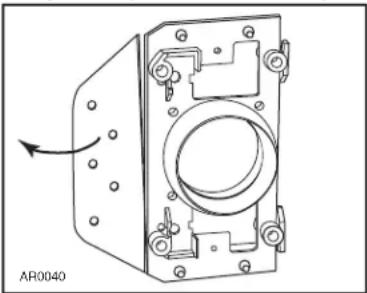

Retirer la bride de clouage de la plaque de montage de la prise murale (voir ci-contre).

Enduire de colle l'intérieur du tuyau flexible et l'extérieur de la bague de la plaque de

montage. Insérer la bague de la plaque de montage dans le tuyau flexible en tournant afin de bien répartir la colle, puis aligner la plaque de montage pour qu'elle soit en position verticale.

Dénuder maintenant l'extrémité des deux fils basse tension, puis les connecter aux bornes à vis situées au dos de la plaque de montage. Lorsque tous les fils sont connectés, assembler le couvercle de la prise d'aspiration sur le protège-tube et la plaque de montage.

ASSEMBLAGE FINAL DE L'ENSEMBLE DE PRISE MURALE

Après avoir fixé la plaque de montage au tuyau flexible, passer le fil basse tension à travers le trou de câblage qui se trouve dans la partie supérieure de la plaque de montage.

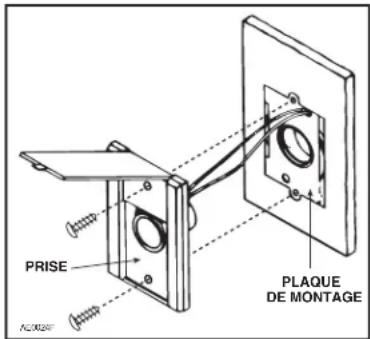

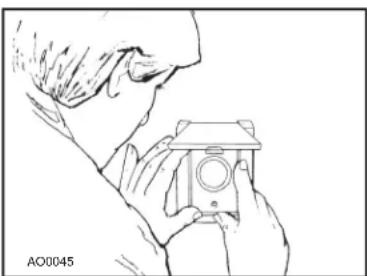

INSTALLATION DE LA PRISE MURALE (V111)

Installer la prise murale dans la découpe du mur (le couverce de la prise demeure à l'extérieur). Maintenir la prise murale en place et serrer

chacune des vis de quelques tours à la fois.

Si jamais l'ouverture a été taillée trop grande, une moulure est offerte (pièce n° V801W) pour créer une couverture parfaite.

1

Aligner le gabarit (découpé sur la présente feuille d'instruction) sur le coup de pied à la position désirée, et tracer le contour de la surface.

2

Tailler l'ouverture désirée et marquer discrètement le centre de l'ouverture sur le plancher.

3

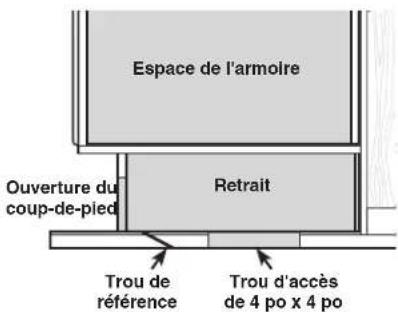

Percer un petit trou de référence le long de la ligne centrale derrière le coup-de-pied à travers le sous-plancher.

Repérer le trou de référence à partir du dessous du sous-plancher. Tailler un trou d'accès de 4 po x 4 po à la position choisie, le long de la ligne centrale sous le co

INSTALLATION SOUS UNE ARMOIRE V800W CANSWEEP ^D (SUITE)

5
Fig. A

Souder ensuite au solvant un raccord sur un bout de tuyau d'aspirateur central de 2 po, assez long pour atteindre le trou d'accès de 4 po x 4 po à partir de l'ouverture sur le coup-de-pied (Fig. A).

Ajuster par friction l'autre bout du raccord au CanSweep ^™ jusqu'à ce qu'il soit bien fixé. N'utiliser pas de colle, ajuster par friction seulement (Fig. B).

6

Insérer le CanSweep ^10 /tuyau dans l'ouverture sur le coup-de-pied. Utiliser un raccord coude de 90° pour déterminer une marque de coupe à l'autre bout du tuyau. Puis, couper le tuyau au niveau d

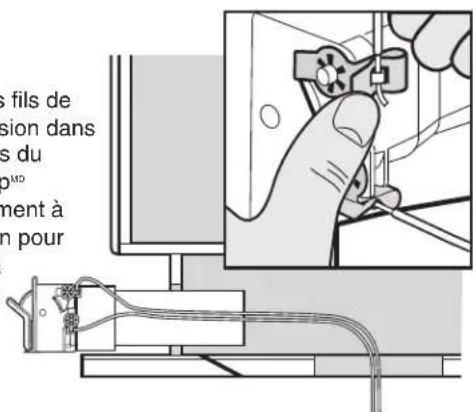

Glisser les fils de basse tension dans les agrafes du CanSweep ^MD conformément à l'illustration pour finaliser la connexion des fils.

8

Glisser le CanSweep ^10 /tuyau et les fils à basse tension dans l'ouverture sur le coup-de-pied. Coller les deux bouts du coude sur le système de tuyaux puis fixer le

CanSweep ^MD au coup-de-pied à l'aide des 2 vis fournies.

INSTALLATION SUR UNE PLINTHE V800W CANSWEEP ^1D

1

Choisir la position désirée sur la plinthe entre deux montants. Placer le gabarit (découpé sur la présente feuille d'instructions) à la position voulue et tracer le contour de la surface.

5

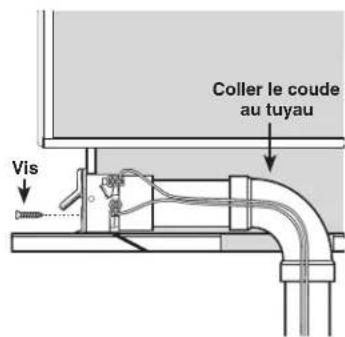

Effectuer les raccords de tuyaux nécessaires et installer le raccord coude de 90° en posit derrière le CanSweep

S'assurer que l'ouverture du coude se fixe fermement sur le bout uni au dos du CanSweep ^™ au moment du raccordement.

2

Taillez l'ouverture sur la plinthe et dans la cloison sèche jusqu'à ce que la lambourde de 2 po x 4 po soit atteinte.

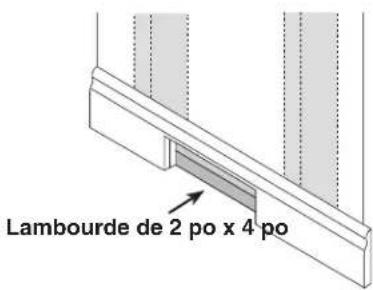

Contre le bord de la lambourde de 2 po x 4 po, marquer le centre de l'ouverture.

Glissez les fils de basse tension dans les agrafes du CanSweep ^™ conformément à l'illustration pour finaliser la connexion des fils.

6

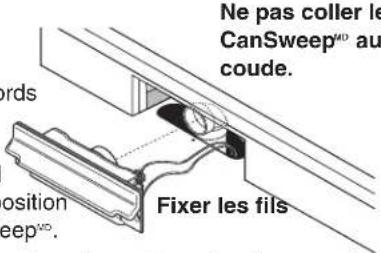

Glisser le CanSweep ^MD et les fils de basse tension dans l'ouverture de la plinthe.

Ajuster par friction le bout uni du CanSweep ^MD sur le coude. Fixer le CanSweep ^ID sur la plinthe à l'aide des deux vis fournies.

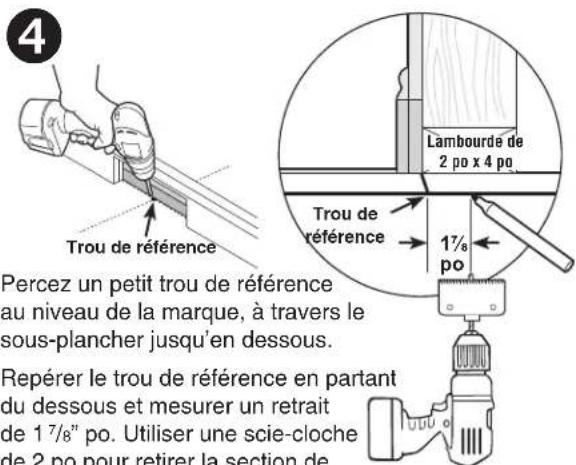

Percez un petit trou de référence au niveau de la marque, à travers le sous-plancher jusqu'en dessous.

Repérer le trou de référence en par du dessous et mesurer un retrait de 1 7/8" po. Utiliser une scie-cloche de 2 po pour retirer la section de lambourde de 2 po x 4 po derrière l'

INSTALLATION DE L'UNITÉ MOTRICE

AVERTISSEMENT

Ne pas installer à l'extérieur. Avant de l'accrocher déposer l'appareil sur une surface plane pour éviter qu'il ne bascule. Lors de l'installation, de l'entretien ou du nettoyage de l'appareil, il est recommandé de porter des lunettes et des gants de sécurité.

EMPLACEMENT DE L'UNITÉ MOTRICE

• Installer l'unité motrice le plus à l'écart possible de la zone habitée de la maison, dans un endroit facilement accessible pour effectuer le nettoyage et l'entretien.
• Installer l'unité motrice à moins de 6 pi d'une prise de courant avec mise à la terre. L'unité motrice requiert une prise de 120 V c.a. reliée à un circuit de dérivation distinct de 15 A.
• Ne pas installer l'unité motrice près d'une source de chaleur élevée (par exemple un chauffe-eau) ou dans un endroit où la température ambiante est élevée (grenier, salle de chaudière).
• Si l'unité motrice est installée dans un placard ou une petite buanderie, s'assurer que la pièce soit bien aérée (par exemple au moyen d'une persienne).

CHANGEMENT DE L'ORIENTATION DE LA LIGNE D'ASPIRATION

La ligne d'aspiration se raccorde à droite de l'appareil. Toutefois, il est possible de changer cette configuration; pour raccorder la ligne d'aspiration à gauche de l'appareil, veuillez suivre ces étapes :

① Libérer les 2 loquets situés sur les côtés de l'unité motrice en les tirant vers l'extérieur, puis en les poussant vers le haut. Retirer le récipient à débris.

BQ550 et BQ500KIT

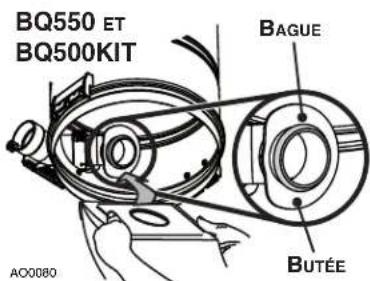

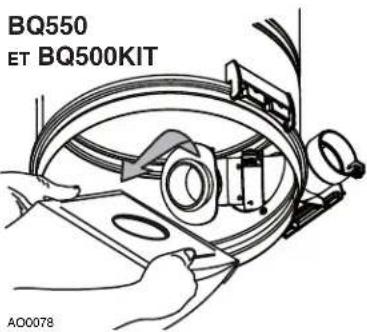

: Saisir les rebords du col du sac et tirer vers le bas. Ne pas tirer sur le sac. Mettre le sac de côté.

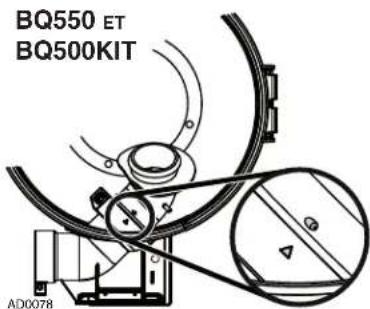

③ Tous les appareils : Désassembler le coude d'admission de l'arrière de l'appareil à l'aide d'une douille de 3/8 po pour retirer ses 2 écrous et ses 2 vis de retenue.

④ Tous les appareils : Retourner le coude d'admission à 180° puis le réassembler à l'appareil, en prenant soin de placer son joint d'étanchéité à sa position originale.

NOTE : S'assurer que le joint d'étanchéité n'est pas plié pour éviter de générer une baisse d'aspiration et du bruit.

⑤ BQ550 et BQ500KIT : Réassembler l'adaptateur du sac au coude d'admission. Aligner le triangle avec la petite tige inclinée, puis serrer la jonction à l'aide la vis et de l'écrou retirés précédemment en ②.

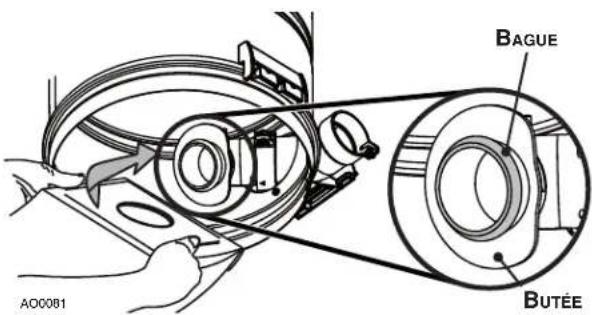

⑥ BQ550 et BQ500KIT : Remettre le sac en place en saisissant les rebords de son col du sac et l'insérer sur l'adaptateur. Attention de ne pas déchirer le sac. S'assurer que le col du sac est placé entre la bague et la butée de l'adaptateur.

⑦ Tous les appareils : Remettre en place le récipient à débris.

② BQ550 et BQ500KIT

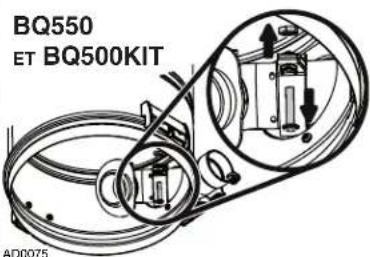

À l'aide d'un tournevis Phillips n° 2, enlever la vis serrant la jonction entre l'adaptateur du sac et le coude d'admission. Dégager l'adaptateur du coude et le mettre de côté avec la vis et l'écrou.

INSTALLATION DE L'UNITÉ MOTRICE (SUITE)

MONTAGE DE L'UNITÉ MOTRICE

Retirer délicatement le récipient à débris. S'assurer que le sac jetable est correctement installé (appareils BQ550 et BQ500KIT). Retirer la trousse d'installation et remettre en place le récipient à débris.

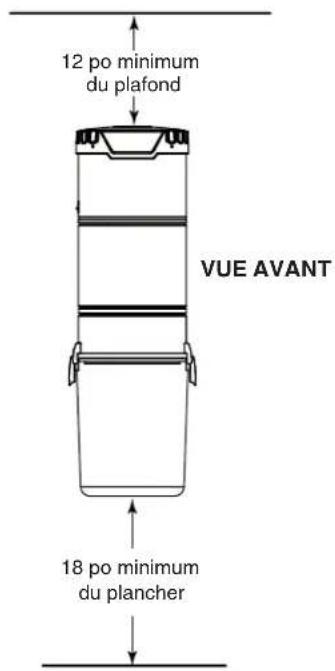

② Consulter l'illustration ci-dessous pour s'assurer de respecter les dégagements minimaux aux murs et plancher.

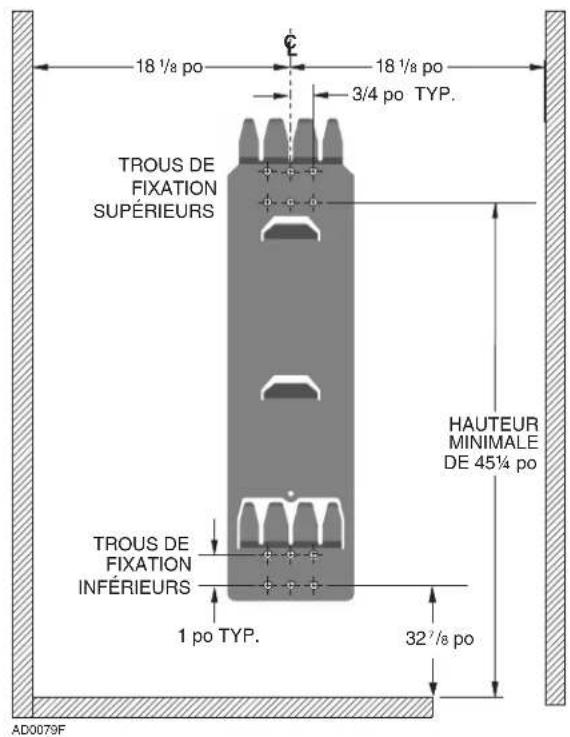

DIMENSIONS MINIMALES DE DÉGAGEMENT

③ Positionner et fixer le support mural à l'aide des vis fournies. Voir l'illustration de la colonne de droite pour les dimensions relatives au montage.

ATTENTION

Pour une installation solide, s'assurer de visser le support mural directement sur un montant.

4 À l'aide des vis de montage fournies, fixer le support au mur en utilisant un trou de fixation supérieur et un trou de fixation inférieur.

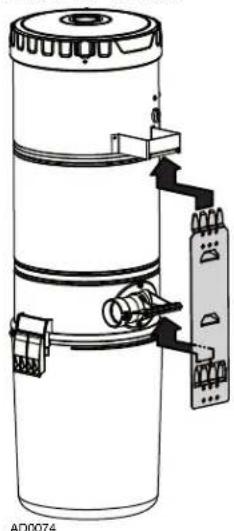

5 Accrocher l'unité motrice au support mural. S'assurer que les supports arrière de l'unité motrice sont imbriqués avec les doigts du support mural correspondants (ou doigts et patte, modèles BQ550 et BQ500KIT; voir l'illustration ci-dessous). Abaisser l'unité motrice afin de la fixer solidement au support.

BQ650 ET BQ700

Raccorder la tuyauterie d'aspiration au coude situé à l'arrière de l'unité motrice. Insérer l'extrémité du tuyau dans l'ouverture du coude et serrer l'assemblage en vissant à la main la vis et l'écrou fourni (voir ci-dessous).

NE PAS COLLER.

RACCORD TYPE DE LA LIGNE D'ASPIRATION À L'UNITÉ MOTRICE

② Raccorder la tuyauterie d'évacuation à la prise d'évacuation située sur le dessus ou le côté de l'appareil, selon le modèle. NE PAS COLLER.

NOTE POUR L'APPAREIL BQ700 SEULEMENT

Si désiré, le raccord ou le coude utilisé pour relier la ligne

d'évacuation au dessus de l'appareil peut être fixé à l'aide de deux vis de 5/8 po incluses. Voir l'illustration ci-contre.

③ S'assurer que tous les joints de tuyauterie sont étanches.
4 L'évacuation NE doit PAS se faire dans un mur, un plafond ou un espace clos de la maison. Il est recommandé d'évacuer l'air aspiré à l'extérieur. La ligne pour l'évacuation à l'extérieur doit être dotée d'un capuchon mural, modèle V145.

NOTE : Pour une qualité de l'air intérieur optimale, l'évacuation extérieure de l'air provenant de l'unité motrice est recommandée, mais n'est pas obligatoire.

INSTRUCTIONS DE MISE À LA TERRE

⚠ AVERTISSEMENT

Le branchement non approprié du conducteur de mise à la terre de l'appareil entraîne des risques d'électrocution. En cas de doute, demander à un électricien qualifié ou à un technicien d'entretien de vérifier la prise pour s'assurer qu'elle soit bien mise à la terre. Ne pas modifier la fiche du cordon d'alimentation de l'appareil. Si elle ne peut se brancher dans la prise de courant actuelle, faire installer une nouvelle prise par un électricien qualifié.

Instructions de mise à la terre : Cet appareil doit être mis à la terre. En cas de bris ou de défaillance, la mise à la terre constitue un trajet de moindre résistance pour l'évacuation du courant électrique, réduisant ainsi le risque d'électrocution. Cet appareil est muni d'un cordon d'alimentation comportant un fil de mise à la terre et une fiche avec une troisième broche pour mise à la terre. Cette fiche doit être branchée dans une prise de courant avec mise à la terre et installée conformément aux codes et aux règlements locaux en vigueur.

CÂBLAGE

Cet appareil est conçu pour se brancher à une prise de courant de 120 V c.a. avec circuit de dérivation distinct de 15 A et prise NEMA 5-15R. S'assurer que l'appareil est branché dans une prise et muni d'une fiche tripolaire qui ressemble à celle illustrée ci-dessous. Aucun adaptateur ne doit être utilisé avec cet appareil.

NOTE : Les fils des prises doivent être connectés aux bornes basse tension de l'unité motrice à l'aide des raccords à sertir (inclus dans le sac de pièces) et du faisceau de fils basse tension.

FONCTIONNEMENT ET ENTRETIEN

Au moment de passer l'aspirateur, ouvrir le couvercle de la prise d'aspiration murale et insérer l'extrémité du boyau dans la prise.

Pour les boyaux non munis d'un interrupteur, l'insertion du boyau dans une prise met automatiquement en marche l'unité motrice, laquelle s'arrête dès le retrait du boyau. Certains boyaux sont munis d'un interrupteur qui peut être utilisé pour mettre en marche l'unité motrice. L'interrupteur MARCHE/ARRÊT situé sur l'unité motrice doit demeurer en position ARRÊT.

La saleté et la poussière sont ainsi acheminées vers l'unité motrice où elles demeurent dans le sac jetable ou dans le récipient à débris (selon le modèle d'unité motrice).

Utiliser les accessoires de nettoyage de la même manière que pour tout autre modèle d'aspirateur. Éviter d'aspirer de gros ou de longs débris car ils peuvent se coincer dans le boyau ou la tuyauterie.

QUAND REMPLACER LE SAC\* OU VIDER LE RÉCIPIENT À DÉBRIS

En conditions normales, le sac/récipient d'une capacité de 6 gallons américains (22,7 litres) nécessite d'être remplacé/vidé environ deux fois par année. Si le sac/récipient est rempli, vous remarquerez l'absence d'aspiration dans le système. À moins que cette absence d'aspiration ne soit causée par une obstruction dans le système, remplacer le sac jetable ou vider le récipient à débris corrigera le problème.

NOTE : Même s'il n'est pas rempli à pleine capacité, si le sac semble tendu lors du retrait du récipient à débris, remplacer le sac jetable préviendra que celui-ci ne se déchire.

* Seuls les appareils BQ550 et BQ500KIT sont munis d'un sac jetable (391C).

COMMENT VIDER LE RÉCIPIENT À DÉBRIS (UNITÉS MOTRICES BQ650 ET BQ700 SEULEMENT)

Pour vider le récipient à débris, libérer les 2 loquets situés sur les côtés de l'unité motrice en les tirant vers l'extérieur, puis en les poussant vers le haut. Abaisser le récipient de l'unité motrice en le tenant par les loquets. Vider le contenu du récipient dans un contenant à déchets. Remettre le récipient en place.

VUE DÉTAILLÉE DES UNITÉS MOTRICES BQ550 ET BQ500KIT

REPLACEMENT DU SAC JETABLE (UNITÉS MOTRICES BQ550 ET BQ500KIT)

Pour retirer le sac jetable, libérer les deux loquets situés sur les côtés de l'unité motrice en les tirant vers l'extérieur, puis en les poussant vers le haut. Retirer le récipient. Saisir les rebords du col du sac et tirer vers le bas. Ne pas tirer sur le sac.
② Déplier le nouveau sac.
③ Saisir le col du sac à l'endroit indiqué sur le sac et l'insérer sur l'adaptateur. Attention de ne pas déchirer le sac. S'assurer que le col du sac est placé entre la bague et la butée de l'adaptateur (voir l'illustration ci-dessous). Remettre le récipient en place.

FONCTIONNEMENT ET ENTRETIEN (SUITE)

FILTRE PERMANENT (UNITÉS MOTRICES BQ650 ET BQ700 SEULEMENT)

Ce filtre protège le moteur et empêche les petites particules de s'échapper à l'extérieur de l'unité motrice et puisqu'il est permanent, nul besoin de le remplacer. Le filtre se nettoie de lui-même en se soulevant lors du démarrage de l'unité motrice, puis en s'abaissant lors de l'arrêt. En conditions normales d'utilisation, ce filtre ne requiert aucun entretien. Il est possible de le retirer pour inspecter le filtre en mousse pour moteur ou pour le remplacer si jamais il était endommagé (par des débris coupants, par exemple).

RETRAIT ET INSTALLATION DU FILTRE PERMANENT (UNITÉS MOTRICES BQ650 ET BQ700 SEULEMENT)

① Retirer le récipient à débris de l'unité motrice. Pour retirer le filtre permanent, tirer sur la languette (A) située sur le rebord du filtre, dégager le filtre du compartiment d'admission en le pressant sur lui-même, puis le sortir délicatement de l'unité.
② Presser le filtre afin de le faire passer par-dessus l'ouverture d'admission (B). Relâcher la pression sur le filtre pour que celui-ci se déploie contre les parois de l'unité motrice. S'assurer de placer le cerceau rigide dans sa rainure afin d'assurer une bonne étanchéité.

NOTE : S'assurer que le filtre est installé de façon à ce que la languette (A)

soit

éventuel retrait du filtre.

S'assurer de réinstaller correctement le filtre pour protéger adéquatement le moteur.

FILTRE EN MOUSSE POUR MOTEUR (TOUS LES APPAREILS)

Un filtre de sécurité en mousse pour moteur, situé en haut du compartiment pressurisé, offre une protection au moteur si le sac jetable ou le filtre permanent se déchirait accidentellement. Ce filtre doit être vérifié et nettoyé au besoin lorsque le sac est remplacé (appareils BQ550 et BQ500KIT seulement), ou lorsque le filtre permanent a été retiré (appareils BQ650 et BQ700 seulement). Un simple brossage du filtre suffit. Si le filtre est très sale, le laver à la main dans une solution d'eau et de détergent doux, le rincer et le laisser sécher complètement sur une surface plane avant de le remettre en place.

ATTENTION

Faire fonctionner l'unité motrice sans le filtre en mousse pour moteur annulera la garantie.

RETRAIT DU FILTRE EN MOUSSE POUR MOTEUR

Retirer le récipient à débris ainsi que le sac jetable ou le filtre permanent. Soulever par le centre la broche de retenue du filtre en mousse pour moteur pour le glisser hors de son emplacement.

REMISE EN PLACE DU FILTRE EN MOUSSE POUR MOTEUR

Inverser les étapes décrites ci-dessus afin de replacer le filtre en mousse pour moteur.

① Brosse standard pour plancher
② Boyau standard de 30 pi de longueur
③ Support de boyau
④ Manchon télescopique pour les accessoires statiques
5 Brosse à épousseter ronde
6 Brosse à capitonnage
⑦ Embout plat biseauté
8 Sac de rangement

① Fixer le support au mur à l'aide des deux vis incluses. Selon l'endroit choisi, il peut être nécessaire d'utiliser des douilles à expansion (non incluses).

② Enrouler le boyau sur son support pour le ranger.

PROBLÈMES	CAUSES POSSIBLES	MESURES CORRECTIVES
1. Perte ou diminution de la puissance d'aspiration.	Le récipient à débris ou le sac jetable est rempli à pleine capacité.Le joint d'étanchéité du récipient à débris est endommagé ou manquant.Le boyau est obstrué. Insérer le boyau dans une prise d'aspiration murale, puis pendant que l'unité motrice fonctionne, vérifier chacune des prises d'aspiration pour voir si la puissance d'aspiration est normale en maintenant la paume de la main sur l'entrée d'aspiration ouverte. Si la puissance d'aspiration de toutes les prises d'aspiration est normale, insérer le boyau dans une deuxième prise murale. Si le blocage est toujours présent, cela signifie que le boyau est bouché. Toutefois, si le blocage ne se produit plus après avoir changé le boyau, il se trouve probablement dans la tuyauterie du système d'aspirateur central menant à la première prise murale.Obstruction dans le système de tuyauterie à l'intérieur des murs.Le filtre permanent ou le sac jetable est déchiré.Le couvercle de la prise d'aspiration murale n'est pas bien scellé.Le conduit d'évacuation ou l'évent est obstrué.	Vider le récipient à débris ou changer le sac tel qu'il est décrit à la page 10.Remplacer le joint d'étanchéité du récipient à débris.Débranchez le boyau de la prise d'aspiration murale et insérer un objet dans le boyau ayant un diamètre légèrement plus petit (un boyau d'arrosage par exemple). Poussez le boyau d'arrosage dans le boyau jusqu'à ce qu'il n'y ait plus d'obstruction.Brancher le boyau dans une prise d'aspiration quelconque pour faire fonctionner l'unité motrice, puis placer une main à l'autre extrémité du boyau. Alors que la puissance de l'aspiration augmente, garder la main en place quelques secondes, puis la retirer. Répéter cette opération à quelques reprises, ce qui devrait déloger les matières qui obstruent le boyau. Si le boyau est toujours obstrué, communiquer avec le Centre de services le plus près.Nettoyer l'intérieur de l'appareil et remplacer le filtre permanent ou le sac jetable.Vérifier tous les couvercles des prises d'aspiration murales pour s'assurer qu'ils sont bien fermés et que les prises sont bien scellées.Inspecter le conduit d'évacuation et l'évent; retirer les matières qui obstruent.
2. L'unité motrice démarre pas ou s'arrête de façon soudaine.	Prise d'aspiration défectueuse. Vérifier les autres prises murales.Le disjoncteur interne de l'unité motrice a été activé (le bouton de réinitialisation est ressorti).Un fusible a brûlé ou le disjoncteur est déclenché au panneau de distribution de la maison.Le boyau est défectueux.Le dispositif de protection de surintensité de l'unité motrice a été activé.	Remplacer toute prise d'aspiration murale défectueuse.Appuyer sur le bouton de réinitialisation du disjoncteur interne situé à gauche de l'appareil. S'il ressort de nouveau, contacter votre Centre de services autorisé.Remplacer le fusible ou réenclencher le disjoncteur du panneau électrique. S'assurer que le circuit de l'aspirateur central est bien un circuit de dérivation DISTINCT, ce qui signifie qu'aucun autre appareil électrique n'est connecté au circuit de l'aspirateur central.Certaines marques de disjoncteurs pour panneau électrique domestique (par exemple, la marque Square D) pourraient être plus sensibles au courant de démarrage. Corriger la situation en remplaçant le disjoncteur par un de type « HM » ayant exactement la même Intensité nominale.Remplacer le boyau au besoin.Débrancher l'unité motrice, attendre au moins 15 minutes et rebrancher l'appareil.
3. L'appareil ne s'arrête pas lorsque le boyau est retiré de la prise.	L'interrupteur de l'unité motrice est en position MARCHE (ON).Un court-circuit s'est produit quelque part dans le système.	Régler l'interrupteur de l'unité motrice en position ARRÊT (OFF).Faire une vérification complète des connexions des fils à basse tension de l'unité motrice et de toutes les prises murales. Communiquer avec votre Centre de services autorisé le plus près.

APPAREIL BQ700

REPÈRE N°	PIÈCE N°	DESCRIPTION	BQ500KIT	BQ550	BQ650	BQ700
1	S10941409	E NSEMBLE DE COUVERCLE BQ700 (INCLUANT REPÈRE 4) (SECTION SUPÉRIEURE)				1
	S10941417	E NSEMBLE DE COUVERCLE BQ550, BQ650 ET BQ500KIT	1	1	1
2	S10941398	E ENSEMBLE DE COUVERCLE BQ700 (INCLUANT REPÈRE 4) (SECTION INFÉRIEURE)				1
3	66369	FILTRE EN MOUSSE POUR MOTEUR AVEC ATTACHE	1	1	1	1
4	S10941400	JOINT D'ÉTANCHÉITÉ	1	1	1	3
5	S10941401	FILTRE PERMANENT			1	1
6	S99670648	R ÉCIPIENT À DÉBRIS (INCLUANT LE REPÈRE N° 7)	1	1	1	1
7	S10941199	LOQUET ET VIS	2	2	2	2
8	S10941404	VERROU DE LOQUET ET VIS	2	2	2	2
9	S10941405	ADAPTATEUR DE SAC AVEC VIS ET ÉCROU	1	1
10	S10941406	COUDE D'ADMISSION AVEC JOINT D'ÉTANCHÉITÉ, VIS ET ÉCROUS	1	1	1	1
11	S99670650	PRISE D'ÉVACUATION AVEC JOINT D'ÉTANCHÉITÉ ET VIS	1	1	1
12	S3030555	SUPPORT MURAL DE L'APPAREIL	1	1	1	1
*	391C	SAC JETABLE (ENSEMBLE DE 3)	1	1

* ARTICLE NON ILLUSTRÉ
NOTE : Commander les pièces de remplacement par n° de pièce et non par n° de repère

MODÈLES BROAN BQ550, BQ650, BQ700 ET BQ500KIT

Venmar Ventilation ULC garantit à l'acheteur consommateur initial que l'unité motrice du système d'aspirateur central est exempte de tout défaut de matériau ou de fabrication pour une durée de cinq (5) ans pour les appareils BQ550 et BQ500KIT, de huit (8) ans pour l'appareil BQ650 et de dix (10) ans pour l'appareil BQ700. Cette garantie couvre les pièces et la main d'oeuvre dans un centre de services autorisé pour la première année de la garantie pour l'appareil BQ500KIT, les trois (3) premières années de la garantie pour l'appareil BQ550, pour les cinq (5) premières années de la garantie pour l'appareil BQ650 et pour les six (6) premières années de la garantie pour l'appareil BQ700. Après ces périodes, les pièces seulement seront couvertes par cette garantie. IL N'Y A PAS D'AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, Y COMPRIS, SANS S'Y LIMITER, AUX GARANTIES IMPLICITES POUR FIN DE COMMERCIALIZATION ET DE CONVENANCE DANS UN BUT PARTICULIER

Pendant ces périodes, Venmar Ventilation ULC, à son choix, réparer a ou remplacera gratuitement l'unité motrice ou toute pièce qui s'avère défectueuse dans des conditions normales d'utilisation et d'entretien. CETTE GARANTIE NE COUVRE PAS L'INSTALLATION OU LES PIÈCES UTILISÉES POUR LA TUYAUTERIE. Tous les boyaux d'aspirateur central, les balais électriques ou balais entraînés par l'air, les filtres, les têtes interchangeables et autres accessoires sont garantis un (1) an à compter de la date d'achat initiale, à l'exception des pièces de consommation courante comme les ampoules et les courroies. Nous vous invitons à enregistrer votre produit en ligne à www.broan.ca. Venmar Ventilation ULC se réserve le droit de limiter cette garantie si le produit n'est pas enregistré.

Cette garantie ne couvre pas (a) l'entretien et le service normal ou (b) tout produit ou pièce endommagés à la suite d'un usage inadéquat, de négligence, d'un accident, d'un entretien inapproprié ou d'une réparation (autre que celle effectuée par Venmar Ventilation ULC ou un représentant autorisé), d'une installation inadéquate ou contraire au mode d'installation recommandé.

La durée de toute garantie implicite est limitée à la période telle qu'elle est spécifiée pour la garantie exprimée.

L'ENGAGEMENT DE VENMAR VENTILATION ULC DE RÉPARER OU DE REMPLACER, AU CHOIX DE VENMAR VENTILATION ULC DOIT ÊTRE LA SEULE OBLIGATION EXCLUSIVE EN VERTU DE CETTE GARANTIE. VENMAR VENTILATION ULC NE DOIT PAS ÉTRÉ TENUE RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE DE L'UTILISATION OU DE LA PERFORMANCE DE SES PRODUITS OU EN RAPPORT AVEC CELLES-CI. Veuillez s'il vous plaît ne pas retourner votre appareil au lieu de l'achat. Veuillez visiter notre site www.broan.ca pour obtenir les coordonnées d'un centre de service près de chez vous. Vous pouvez aussi composer le 1 877-896-1119 pour obtenir le nom d'un représentant autorisé de votre région. Cette garantie annule toutes les garanties précédentes.

Le service sous garantie doit être exécuté par un centre de service autorisé désigné par Venmar Ventilation ULC. Le cas échéant, le service à domicile ne sera offert que dans les régions où un centre de service autorisé existe déjà durant la première année de la garantie pour l'appareil BQ500KIT, durant les trois (3) premières années de la garantie pour l'appareil BQ550, durant les cinq (5) premières années de la garantie pour l'appareil BQ650 et durant les six (6) premières années de la garantie pour l'appareil BQ700. Si le service à domicile n'est pas disponible dans la région, l'appareil sera réparé ou remplacé, à la discrétion de Venmar Ventilation ULC, par le centre de service autorisé le plus près. Les travaux de retrait et de réinstallation de l'appareil sont de la responsabilité du consommateur et ne peuvent être facturés à Venmar Ventilation ULC.

Pour bénéficier de la garantie, vous devez aviser Venmar Ventilation ULC à l'adresse ou au numéro de téléphone ci-dessous. Nous vous indiquerons le centre de services autorisé de votre région. Vous devez présenter une preuve de la date d'achat originale.

Date d'installation Entrepreneur ou installateur

N° de modèle et description du produit

POUR OBTENIR DE L'ASSISTANCE OU DU SERVICE

Pour connaître votre marchand Venmar Ventilation ULC le plus près de chez-vous, composez sans frais : 1 877-896-1119

Garder à portée de la main : le numéro du modèle • la date et la preuve d'achat • le type de problème

Venmar Ventilation ULC

Les spécifications du produit sont sujettes à changement sans préavis. Imprimé au Canada.
