| Caractéristiques techniques | Chauffage électrique, puissance de 2000 W, tension de 240 V, fréquence de 60 Hz |
|---|---|
| Type d'utilisation | Chauffage d'appoint pour espaces résidentiels ou commerciaux |
| Maintenance | Nettoyage régulier de la grille, vérification des connexions électriques |
| Sécurité | Protection contre la surchauffe, grille de protection pour éviter les brûlures |
| Informations générales | Installation murale ou sur pied, design moderne, garantie de 1 an |
FOIRE AUX QUESTIONS - OAC02000BL-T Ouellet
Questions des utilisateurs sur OAC02000BL-T Ouellet
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice OAC02000BL-T - Ouellet et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OAC02000BL-T de la marque Ouellet.
MODE D'EMPLOI OAC02000BL-T Ouellet
1- Une fois par an, retirer le couvercle frontal de l’appareil et enlever
l’accumulation de poussière à l’intérieur et dans les ouvertures des grilles du couvercle frontal avec l’aide d’un aspirateur.
2- Le nettoyage doit être fait après avoir coupé l’alimentation
électrique au panneau d’alimentation principal. Attendre que le boîtier et l’élément de l’appareil aient refroidi avant de procéder à l’entretien.
3- Replacer le devant de l’appareil avant de rétablir l’alimentation
4- Untechnicienqualiépeutaccomplirtoutautreservice.
Lire attentivement ces instructions avant de procéder à l’installation ou l’utilisation de cet appareil. Ne pas respecter ces instructions peut entraîner un incendie, une électrocution, des blessures graves, la mort ou des dégâts matériels. Consultez-les régulièrement pour assurer un bon fonctionnement sécuritaire et renseigner les futurs utilisateurs, le cas échéant. INSTRUCTIONS IMPORTANTES
1- Lire attentivement toutes les instructions avant d’installer ou d’utiliser cet
2- La température de surface du boîtier de l’appareil peut être élevée lorsqu’il
fonctionne. Pour prévenir les brûlures, éviter de toucher les surfaces chaudes du boîtier avec la peau. Garder les produits combustibles tels que mobiliers, coussins, literies, journaux, vêtements et rideaux à une distance d’au moins 36 po (915 mm) du devant de l’appareil.
3- Toujours prendre d’extrêmes précautions lorsqu’un appareil de chauffage est
utilisé à proximité d’enfants ou de personnes handicapées, ou lorsqu’il est laissé en fonction sans surveillance.
4- Ne pas utiliser cet appareil de chauffage après un mauvais fonctionnement.
Couper l’alimentation électrique au panneau d’alimentation et faire inspecter l’appareilparuntechnicienqualiéavantderéutiliser.
5- Ne pas utiliser à l’extérieur.
6- Éviter l’insertion de matières combustibles à l’intérieur de l’appareil ce qui
pourrait produire un incendie, un court-circuit ou endommager l’appareil.
7- Ne pas boucher les entrées et sorties d’air de l’appareil.
8- Certaines composantes peuvent produire des arcs électriques ou des étincelles.
Ne pas utiliser dans un lieu où on utilise ou entrepose de la gazoline, de la peintureoutoutautreliquideinammable.
9- Utiliser l’appareil tel que décrit dans cette instruction. Toute autre utilisation
est non recommandée par le manufacturier car il pourrait y avoir risque d’incendie, d’électrocution ou de blessure corporelle.
10- VERSION AMÉRICAINE SEULEMENT: Certains modèles (jusqu’à
6000W maximum et 240V maximum) contiennent une alarme visuelle (lumière rouge) qui vous indique qu’une composante interne de l’appareil est excessivement chaude. Si la lumière s’allume, arrêter immédiatement l’appareil et vérier que l’entrée et la sortie d’air ne sont pas bouchées d’une manière ou d’une autre ce qui causerait les températures trop élevées. Si aucune obstruction n’est visible, l’appareil doit être vérié par une personnequaliée.L’APPAREIL NE DOIT PAS ÊTRE UTILISÉ SI LA LUMIÈRE EST ALLUMÉE.
11- Le thermostat ne doit pas être considéré comme un dispositif infaillible
dans les cas où le maintien d’une température est jugé critique. Exemples: Entreposage de matières dangereuses, salle de serveurs informatiques, etc. Dans ces cas particuliers, il est impératif d’ajouter un système de surveillance and’éviterlesconséquencesd’unedéfaillanceduthermostat. AVERTISSEMENT Lors de l’utilisation d’appareils électriques, il est important de respecter les règles de sécurité de base, notamment les consignes suivantes, pour réduire les risques d’incendie, de choc électrique et de blessure. INSTRUCTIONS D’UTILISATION
1- L’appareil doit être installé correctement avant de
2 - Mettre l’alimentation sur le disjoncteur du panneau
3 - Thermostat électronique: S’assurer de sélectionner
le mode ventilo-convecteur (FAN mode).
4- Thermostat intégré : pour ajuster le thermostat
à la température désirée, suivre les étapes suivantes: - Ajuster le thermostat au maximum, tourner dans le sens horaire. - Laisser fonctionner l’appareil jusqu’à ce que la température désirée soit atteinte. À ce moment, tourner le thermostat dans le sens antihoraire jusqu’à ce que vous entendiez un déclic. - Le thermostat gardera cette température de pièce.
5- Thermostat intégré avec bouton de contrôle, l’ajustement
se fait à l’aide du bouton fourni, situé sur le couvercle frontal.
6- Thermostat intégré anti-vandale, l’ajustement se fait par le
trou dans le couvercle frontal à l’aide d’un tournevis plat.
7- VERSION AMÉRICAINE SEULEMENT : Certains
modèles (jusqu’à 6000W maximum et 240V maximum) contiennent une alarme visuelle (lumière rouge) qui vous indique qu’une composante interne de l’appareil est excessivement chaude. Si la lumière s’allume, arrêter immédiatementl’appareiletvérierquel’entréeetla sortie d’air ne sont pas bouchées d’une manière ou d’une autre ce qui causerait les températures trop élevées. Si aucuneobstructionn’estvisible,l’appareildoitêtrevérié parunepersonnequaliée.L’APPAREIL NE DOIT PAS ÊTRE UTILISÉ SI LA LUMIÈRE EST ALLUMÉE. OPTIONS : Interrupteur de ventilateur : Cette option permet l’utilisation du ventilateur en mode continu ou automatique. L’interrupteur peut être commuté au travers de la grille du haut à l’aide d’un tournevis. Position ON : Le ventilateur fonctionne en continu, avec ou sans demande de chauffage. Position AUTO : Le ventilateur fonctionne en mode automatique, seulement lors d’une demande de chauffage. Interrupteur de chauffage : Cette option permet la mise en veille de la fonction chauffage de l’appareil. L’interrupteur peut être commuté au travers de la grille du haut à l’aide d’un tournevis. Position ON : L’appareil fonctionne normalement, selon la demande de chauffage du thermostat. Position STBY (Mise en veille) : L’appareil ne permet plus de chauffer la pièce, même avec une demande de chauffage du thermostat. Cependant, le ventilateur peut être utilisé pour une circulation de l’air avec l’option interrupteur de ventilateur, si applicable.
109 mm 4 5/16" 561 mm 22 1/16" Côté Tous les modèles Devant Profondeur murale requise Unité doubleUnité simple Unité triple 33 mm 1 5/16" 33 mm 1 5/16" Unité double Unité simple Unité tripleINSTRUCTIONS D’INSTALLATION MONTAGE ENCASTRÉ :
1- L’appareil de chauffage doit être utilisé avec le boîtier d’encastrement.
2- Ne jamais placer la sortie d’air chaud de l’appareil à moins
de 10 po (250 mm) du plancher ou d’un mur adjacent.
3- Prévoir une ouverture dans le mur :
Profondeur : 4 5/16 po (109 mm) Hauteur : 19 7/8 po (506 mm) Longueur : - Unité simple : 14 7/16 po (368 mm) - Unité double : 30 3/16 po (767 mm) - Unité triple : 46 5/8 po (1185 mm)
4- Retirer du boîtier d’encastrement la débouchure appropriée pour le
raccordement électrique.
5- Fixer le boîtier d’encastrement à l’aide des vis incluses. Assurez-vous
que le rebord de chaque côté du boîtier d’encastrement appuie sur le panneau de gypse et non sur les pièces de structures du mur. Voir le marquage sur les côtés du boîtier d’encastrement.
6- Installer l’appareil de chauffage dans le boîtier d’encastrement en
s’assurantquecedernierestbienxéàl’aidedesvisincluses.
7- Effectuer le raccordement électrique selon les codes local et national.
Se référer au diagramme de câblage dans le couvercle de l’appareil.
8- S’assurer que le ventilateur fonctionne librement et qu’il n’y a pas de
débris dans l’appareil.
9- Installer le couvercle en utilisant les deux vis incluses.
IMPORTANT: S’assurer que la partie pleine du couvercle recouvre bien la boîte de raccordement. Le logo doit être à l’endroit.
10- S’assurer que l’appareil fonctionne adéquatement en ajustant
temporairement le thermostat à la température maximum. MONTAGE EN SURFACE : Modèle 4 po (102 mm)
1- Le boîtier de surface doit être utilisé avec le boîtier d’encastrement.
2- Ne jamais placer la sortie d’air chaud de l’appareil à moins
de 10 po (250 mm) du plancher ou d’un mur adjacent.
3- Passer le câble d’alimentation derrière le boîtier de surface.
4- Fixer solidement le boîtier de surface au mur en utilisant les vis incluses.
IMPORTANT : Pour le boîtier de surface simple, il y a deux supports dexésenhautetenbas.Déplierlescrochetsenmétaletlesretirer. Insérer les supports dans le boîtier de surface avant de poursuivre l’installation. Voir l’illustration pour les installer adéquatement.
5- Suivre les étapes 4 à 10 de la section montage encastré.
MONTAGE SEMI-ENCASTRE : Modèle 1 po (25 mm) et Modèle 2 po (51 mm)
1- Le boîtier de surface doit être utilisé avec le boîtier d’encastrement.
2- Ne jamais placer la sortie d’air chaud de l’appareil à moins
de 10 po (250 mm) du plancher ou d’un mur adjacent.
3- Prévoir une ouverture dans le mur :
Profondeur modèle 1 po (51 mm) : 3 5/16 po (84 mm) Profondeur modèle 2 po (102 mm) : 2 5/16 po (59 mm) Hauteur : 19 7/8 po (506 mm) Longueur : Unité simple : 14 7/16 po (368 mm) Unité double : 30 3/16 po (767 mm) Unité triple : 46 5/8 po (1185 mm)
4- Passer le câble d’alimentation derrière le boîtier de surface.
5- Fixer solidement le boîtier de surface au mur en utilisant les vis incluses.
IMPORTANT : Pour le boîtier semi-encastré simple, modèle 2 po (51mm)ilyadeuxsupportsdexésenhautetenbas.Déplierles crochets en métal et les retirer. Insérer les supports dans le boîtier de surface avant de poursuivre l’installation. Voir l’illustration pour les installer adéquatement.
6- Suivre les étapes 4 à 10 de la section montage encastré.
1- Ne pas obstruer l’avant de l’appareil à moins de 48 po (1220 mm).
2- Tout dispositif de contrôle (thermostat ou relais) doit être connecté au bornier de
contrôle de l’appareil.
3- Ne jamais interrompre la ligne d’alimentation pour contrôler cet appareil.

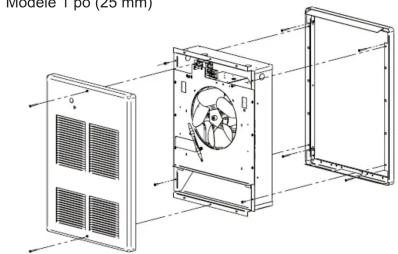

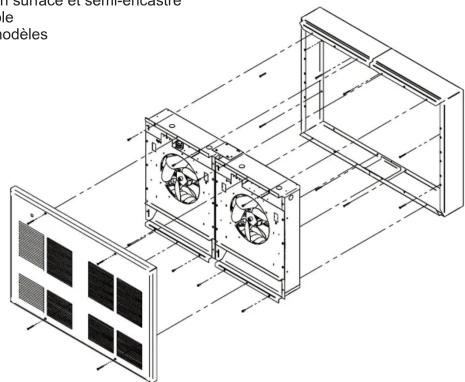

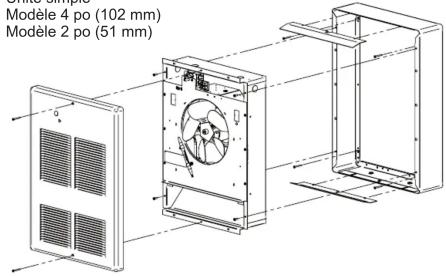

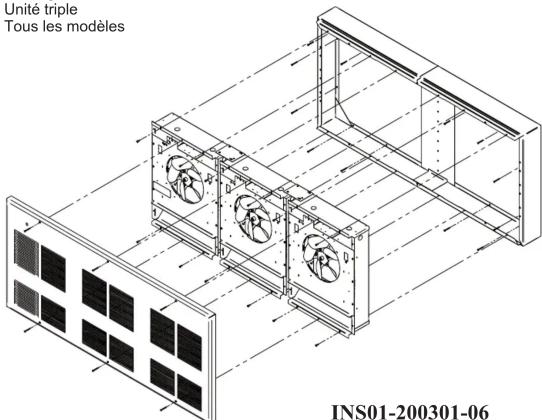

ATTENTION : Température élevée, risque d’incendie, tenir les cordons électriques, les rideaux, mobilier et autres combustibles à une distance d’au moins 36 po (915 mm) du devant de l’appareil. Pour diminuer le risque d’incendie, ne pas entreposer ou utiliser d’essence ou d’autres vapeursetliquidesinammablesàproximitédel’appareil. Montage en surface et semi-encastré Unité simple Modèle 4 po (102 mm) Modèle 2 po (51 mm) Montage semi-encastré Unité simple Modèle 1 po (25 mm) Montage en surface et semi-encastré Unité double Tous les modèles Montage en surface et semi-encastré Unité triple Tous les modèles
