Marque	Ouellet
Modèle	OAC03000BL-T
Type de produit	Appareil de chauffage électrique encastrable avec ventilation forcée
Dimensions (unité simple)	368 x 506 x 109 mm (14 7/16 x 19 7/8 x 4 5/16 po)
Poids	Environ 6 kg (estimation)
Alimentation électrique	240 V, 60 Hz
Puissance	3000 W (d'après la référence du modèle)
Thermostat	Intégré électronique ou mécanique selon version ; réglage manuel ou par bouton
Modes de ventilateur	Continu (ON) ou automatique (AUTO) via interrupteur accessible par la grille
Mode veille chauffage	Interrupteur ON/STBY pour désactiver le chauffage tout en permettant la circulation d'air
Alarme visuelle	Lumière rouge indiquant une surchauffe interne (sur certains modèles jusqu'à 6000 W, 240 V)
Installation	Encastrée, semi-encastrée ou en surface avec boîtier adapté
Distance de sécurité minimale	36 po (915 mm) devant l'appareil ; 10 po (250 mm) du plancher ou mur adjacent
Entretien	Nettoyage annuel à l'aspirateur après coupure de l'alimentation et refroidissement
Réparabilité	Intervention par un technicien qualifié recommandée pour tout problème
Garantie	Consultez la fiche produit sur www.ouellet.com
Utilisation	Intérieur uniquement ; ne pas obstruer les entrées/sorties d'air
Nombre de configurations	Unités simple, double ou triple disponibles

FOIRE AUX QUESTIONS - OAC03000BL-T Ouellet

Comment régler la température avec le thermostat intégré ?

Tournez le thermostat au maximum dans le sens horaire. Laissez chauffer jusqu'à la température désirée, puis tournez lentement en sens antihoraire jusqu'à entendre un déclic. Le thermostat maintient alors cette température.

Que signifie la lumière rouge allumée sur mon appareil ?

La lumière rouge indique qu'un composant interne est excessivement chaud. Arrêtez immédiatement l'appareil, vérifiez que les entrées et sorties d'air ne sont pas obstruées. Si rien n'est bloqué, faites inspecter par un technicien qualifié. N'utilisez pas l'appareil tant que la lumière est allumée.

Puis-je utiliser une rallonge ou un adaptateur ?

Non, l'appareil doit être branché directement sur un circuit dédié. Ne pas utiliser de rallonge ou d'adaptateur pour éviter les risques d'incendie.

Quelle distance minimale dois-je respecter devant l'appareil ?

Gardez une distance d'au moins 36 po (915 mm) entre l'avant de l'appareil et tout matériau combustible (meubles, rideaux, literie, etc.).

Comment nettoyer l'appareil ?

Une fois par an, coupez l'alimentation électrique au panneau, attendez le refroidissement, retirez le couvercle frontal et aspirez la poussière à l'intérieur et dans les grilles. Replacez le couvercle avant de rétablir le courant.

Puis faire fonctionner le ventilateur sans chauffage ?

Oui, si votre appareil est équipé d'un interrupteur de ventilateur. Placez-le en position ON pour un fonctionnement continu du ventilateur, même sans demande de chauffage. En position AUTO, le ventilateur ne tourne que pendant le chauffage.

Que faire si le chauffage ne s'allume pas ?

Vérifiez d'abord que le disjoncteur est enclenché et que le thermostat est réglé au-dessus de la température ambiante. Assurez-vous que l'interrupteur de chauffage (si présent) est en position ON. Si le problème persiste, contactez un technicien qualifié.

Puis-je couvrir ou obstruer l'appareil ?

Non, ne jamais obstruer l'avant de l'appareil à moins de 48 po (1220 mm). Ne pas insérer d'objets dans les grilles. Une obstruction peut provoquer une surchauffe et un incendie.

Où installer l'appareil ?

L'appareil est conçu pour une installation encastrée, semi-encastrée ou en surface, à l'intérieur uniquement. Respectez les distances de sécurité : au moins 10 po (250 mm) du plancher ou d'un mur adjacent, et 36 po (915 mm) devant. Ne pas installer dans une pièce où des liquides inflammables sont stockés.

Comment fonctionne la garantie ?

Référez-vous à la fiche produit sur le site www.ouellet.com pour les détails de la garantie. Conservez la preuve d'achat.

MODE D'EMPLOI OAC03000BL-T Ouellet

Lors de l'utilisation d'appareils électriques, il est important de respecter les règles de sécurité de base, notamment les consignes suivantes, pour réduire les risques d'incendie, de choc électrique et de blessure.

Lire attentivement ces instructions avant de procéder à l'installation ou l'utilisation de cet appareil. Ne pas respecter ces instructions peut entraîner un incendie, une électrocution, des blessures graves, la mort ou des dégâts matériels. Consultez-les régulièrement pour assurer un bon fonctionnement sécuritaire et renseigner les futurs utilisateurs, le cas échéant.

INSTRUCTIONS IMPORTANTES

1- Lire attentivement toutes les instructions avant d'installer ou d'utiliser cet appareil.
2- La température de surface du boîtier de l'appareil peut être élevée lorsqu'il fonctionne. Pour prévenir les brûlures, éviter de toucher les surfaces chaudes du boîtier avec la peau. Garder les produits combustibles tels que mobiliers, coussins, literies, journaux, vêtements et rideaux à une distance d'au moins 36 po (915 mm) du devant de l'appareil.
3- Toujours prendre d'extrêmes précautions lorsqu'un appareil de chauffage est utilisé à proximité d'enfants ou de personnes handicapées, ou lorsqu'il est laissé en fonction sans surveillance.
4- Ne pas utiliser cet appareil de chauffage après un mauvais fonctionnement. Couper l'alimentation électrique au panneau d'alimentation et faire inspecter l'appareil par un technicien qualifié avant de réutiliser.
5- Ne pas utiliser à l'extérieur.
6- Éviter l'insertion de matières combustibles à l'intérieur de l'appareil ce qui pourrait produire un incendie, un court-circuit ou endommager l'appareil. 7- Ne pas boucher les entrées et sorties d'air de l'appareil.
8- Certaines composantes peuvent produire des arcs électriques ou des étincelles. Ne pas utiliser dans un lieu où on utilise ou entrepose de la gazoline, de la peinture ou tout autre liquide inflammable.
9- Utiliser l'appareil tel que décrit dans cette instruction. Toute autre utilisation est non recommandée par le manufacturier car il pourrait y avoir risque d'incendie, d'électrocution ou de blessure corporelle.
10- VERSION AMÉRICAINE SEULEMENT : Certains modèles (jusqu'à 6000W maximum et 240V maximum) contiennent une alarme visuelle (lumière rouge) qui vous indique qu'une composante interne de l'appareil est excessivement chaude. Si la lumière s'allume, arrêter immédiatement d'appareil et vérifier que l'entrée et la sortie d'air ne s'd'une manière ou d'une autre ce qui causerait les températures trop élevées. Si aucune obstruction n'est visible, l'appareil doit être vér personne qualifiée. L'APPAREIL NE DOIT PAS ÊTRE UTILISÉ SI LA LUMIERÉ EST ALLUMEE.
11- Le thermostat ne doit pas être considéré comme un dispositif infaillible dans les cas où le maintien d'une température est jugé critique. Exemples: Entreposage de matières dangereuses, salle de serveurs informatiques, etc. Dans ces cas particuliers, il est impératif d'ajouter un système de surveillance afin d'éviter les conséquences d'une défaillance du thermostat.

INSTRUCTIONS D'UTILISATION

1- L'appareil doit être installé correctement avant de l'utiliser.

2 - Mettre l'alimentation sur le disjoncteur du panneau électrique.

3 - Thermostat électronique: S'assurer de sélectionner le mode ventilo-convecteur (FAN mode).

4- Thermostat intégré : pour ajuster le thermostat

à la température désirée, suivre les étapes suivantes: - Ajuster le thermostat au maximum, tourner dans le sens horaire.

- Laisser fonctionner l'appareil jusqu'à ce que la température désirée soit atteinte. À ce moment, tourner le thermostat dans le sens antihoraire jusqu'à ce que vous entendiez un déclic.

- Le thermostat gardera cette température de pièce.

5- Thermostat intégré avec bouton de contrôle, l'ajustement se fait à l'aide du bouton fourni, situé sur le couvercle frontal.

6- Thermostat intégré anti-vandale, l'ajustement se fait par le

trou dans le couvercle frontal à l'aide d'un tournevis plat. 7- VERSION AMÉRICAINE SEULEMENT : Certains modèles (jusqu'à 6000W maximum et 240V maximum) contiennent une alarme visuelle (lumière rouge) qui vous indique qu'une composante interne de l'appareil est excessivement chaude. Si la lumière s'allume, arrêter

immédiatement l'appareil et vérifier que l'entrée et la sortie d'air ne sont pas bouchées d'une manière ou d'une autre ce qui causerait les températures trop élevées. Si aucune obstruction n'est visible. L'appareil doit être vérifié

par une personne qualifiée. L'APPAREIL NE DOIT PAS ÊTRE UTILISÉ SI LA LUMIÈRE EST ALLUMÉE.

OPTIONS :

Interrupteur de ventilateur :

Cette option permet l'utilisation du ventilateur en mode continu ou automatique.

L'interrupteur peut être commuté au travers de la grille du haut à l'aide d'un tournevis.

Position ON : Le ventilateur fonctionne en continu, avec ou sans demande de chauffage.

Position AUTO : Le ventilateur fonctionne en mode automatique, seulement lors d'une demande de chauffage.

Interrupteur de chauffage :

Cette option permet la mise en veille de la fonction chauffage de l'appareil.

L'interrupteur peut être commuté au travers de la grille du haut à l'aide d'un tournevis.

Position ON : L'appareil fonctionne normalement, selon la demande de chauffage du thermostat.

Position STBY (Mise en veille) : L'appareil ne permet plus de chauffer la pièce, même avec une demande de chauffage du thermostat.

Cependant, le ventilateur peut être utilisé pour une circulation de l'air avec l'option interrupteur de ventilateur, si applicable.

INSTRUCTIONS D'ENTRETIEN

1- Une fois par an, retirer le couvercle frontal de l'appareil et enlever l'accumulation de poussière à l'intérieur et dans les ouvertures des grilles du couvercle frontal avec l'aide d'un aspirateur.
2- Le nettoyage doit être fait après avoir coupé l'alimentation électrique au panneau d'alimentation principal. Attendre que le boîtier et l'élément de l'appareil aient refroidi avant de procéder à l'entretien.
3- Replacer le devant de l'appareil avant de rétablir l'alimentation électrique. 4- Un technicien qualifié peut accomplir tout autre service.

GARANTIE

Référez-vous à la fiche produit au www.ouellet.com.

Côté Tous les modèles

Profondeur murale requise

Devant

Unité simple

Unité double

Unité triple

Unité doubleUnité simple

CONSERVER CES INSTRUCTIONS

INS01-200301-06

INSTRUCTIONS D'INSTALLATION

MONTAGE ENCASTRÉ :

1- L'appareil de chauffage doit être utilisé avec le boîtier d'encastrement.
2- Ne jamais placer la sortie d'air chaud de l'appareil à moins de 10 ne (250 mm) du plancher ou d'un mus adiacent.
de 10 po (250 mm) du planchei ou d'un mui adjacent. 3. Prévoir une ouverture dans le mur :
3° Trevon une ouverture dans le mui Profondeur : 4 5/16 no (109 mm)

Hafondeur : 15/10 po (16) mm) Hauteur : 19 7/8 no (506 mm)

Longueur : - Unité simple : 14 7/16 po (368 mm)

- Unité double : 30 3/16 no (767 mm)

- Unité triple : 46 5/8 po (1185 mm)

4- Retirer du boîtier d'encastrement la débouchure appropriée pour le

raccordement électrique

5- Fixer le boîtier d'encastrement à l'aide des vis incluses. Assurez-vous

que le rebord de chaque côté du boîtier d'encastrement appuie sur le panneau de gypse et non sur les pièces de structures du mur. Voir le marquage sur les côtés du boîtier d'encastrement.

6- Installer l'appareil de chauffage dans le boîtier d'encastrement en

s'assurant que ce dernier est bien fixé à l'aide des vis incluses.

7- Effectuer le raccordement électrique selon les codes local et national.

Se referer au diagramme de cablage dans le couvercle de l'appareil.

8- S assurer que le ventilateur fonctionne librement et qu il n y a pas de débris dans l'appareil.

9- Installer le couvercle en utilisant les deux vis incluses.

IMPORTANT: S'assurer que la partie pleine du couvercle recouvre

bien la boîte de raccordement. Le logo doit être à l'endroit.

10- S'assurer que l'appareil fonctionne adéquatement en ajustant

temporairement le thermostat à la température maximum.

MONTAGE EN SURFACE :

Modèle 4 po (102 mm)

1- Le boîtier de surface doit être utilisé avec le boîtier d'encastrement.
2- Ne jamais placer la sortie d'air chaud de l'appareil à moins
de 10' po (250 mm) du plancher ou d'un mur adjacent.
3- Passer le câble d'alimentation derrière le boîtier de surface.
4- Fixer solidement le boîtier de surface au mur en utilisant les vis incluses.
IMPORTANT : Pour le boîtier de surface simple, il y a deux supports
de fixés en haut et en bas. Déplier les crochets en métal et les retirer.
Insérer les supports dans le boîtier de surface avant de poursuivre
l'installation. Voir l'illustration pour les installer adequatement.
5- Suivre les etapes 4 à 10 de la section montage encastre.

MONTAGE SEMI-ENCASTRE :

Modèle 1 po (25 mm) et Modèle 2 po (51 mm)

1- Le boîtier de surface doit être utilisé avec le boîtier d'encastrement.
2- Ne jamais placer la sortie d'air chaud de l'appareil à moins
de 10 po (250 mm) du plancher ou d'un mur adjacent.
3- Prévoir une ouverture dans le mur
Profondeur modèle 1 po (51 mm) : 3 5/16 po (84 mm)
Profondeur modèle 2 po (102 mm) : 2 5/16 po (59 mm)
Hauteur : 19 7/8 po (506 mm)
Longueur : Unité simple : 14 7/16 po (368 mm)

Unité double : 30 3/16 po (767 mm)

Unité triple : 46 5/8 po (1185 mm)

4- Passer le câble d'alimentation derrière le boîtier de surface.
5- Fixer solidement le boîtier de surface au mur en utilisant les vis incluses.
IMPORTANT : Pour le boîtier semi-encastré simple, modèle 2 po
(51 mm) il y a deux supports de fixés en haut et en bas. Déplier les
crochets en metal et les retirer. Inserer les supports dans le boîtier de
surface avant de poursuivre l'installation. Voir l'illustration pour les installées adéquatement.
installer adequatement.
6- Suivre les etapes 4 a 10 de la section montage encastre.

ATTENTION :

Température élevée, risque d'incendie, tenir les cordons électriques, les rideaux, mobilier et autres combustibles à une distance d'au moins 36 po (915 mm) du devant de l'appareil. Pour diminuer le risque d'incendie, ne pas entreposer ou utiliser d'essence ou d'autres vapeurs et liquides inflammables à proximité de l'appareil.

IMPORTANT

1- Ne pas obstruer l'avant de l'appareil à moins de 48 po (1220 mm).
2- Tout dispositif de contrôle (thermostat ou relais) doit être connecté au bornier de
contrôle de l'appareil.

3- Ne jamais interrompre la ligne d'alimentation pour contrôler cet appareil.

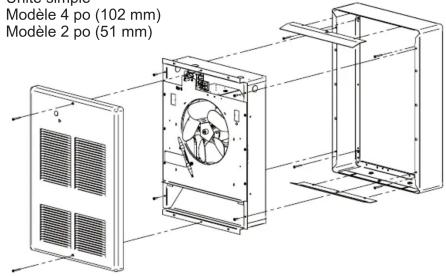

Montage en surface et semi-encastré

Unité simple

Modèle 4 no (102 mm)
Modèle 2 no (51 mm)
Modèle 4 po (102 mm) Modèle 2 po (51 mm)
Modèle 4 po (102 mm) Modèle 2 po (51 mm)
Modèle 4 po (102 mm) Modèle 2 po (51 mm)
Modèle 4 po (102 mm) Modèle 2 po (51 mm)

Modèle 2 po (31 mm)

Modèle 4 po (102 mm) Modèle 2 po (51 mm)

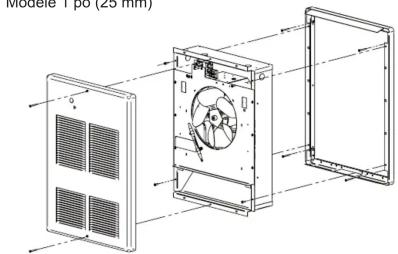

Montage semi-encastré
Unité simple
Modèle 1 po (25 mm)

Model 1 po (20 mm)

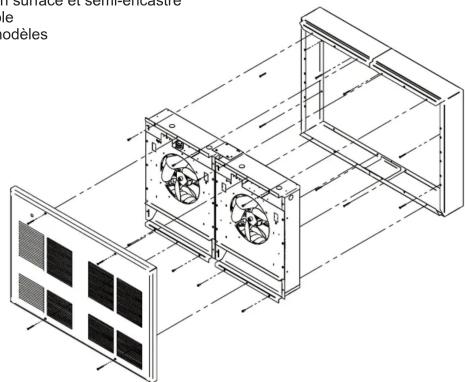

Montage en surface et semi-encastré
Unité double
Tous les modèles

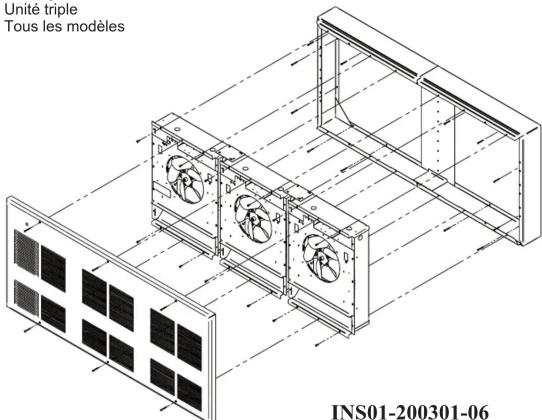

Montage en surface et semi-encastré
Unité triple

Unité triple Tous les modèles INS01-200301-06
