Type de produit	Aérotherme électrique (chauffage par air pulsé)
Marque	Ouellet
Modèle	OAS10036T
Catégorie	Chauffage
Utilisation prévue	Chauffage de grands espaces intérieurs (résidentiel, commercial, industriel)
Alimentation électrique	Monophasée ou triphasée, 208-240 V (selon configuration)
Configuration de montage	Horizontal au mur ou au plafond avec support pivotant 360°, vertical avec tiges filetées
Hauteur de montage maximale	2.4 m (8 pi) pour les modèles 2-10 kW
Distance minimale au mur/plafond	102 mm (4 po) pour les modèles 2-10 kW
Distance minimale au sol	610 mm (24 po) au Canada, 1.8 m (6 pi) aux États-Unis
Distance minimale aux matériaux combustibles	915 mm (36 po) du devant de l'appareil
Type de thermostat	Électronique intégré ou mural, avec mode ventilo-convecteur (FAN mode)
Mise en marche	Le thermostat envoie une demande de chauffage, les éléments chauffent et le ventilateur démarre ; à la température désirée, les éléments s'arrêtent et le ventilateur continue jusqu'à évacuation de la chaleur résiduelle
Protection contre surchauffe	Protections thermiques à réenclenchement automatique sur le moteur et les éléments
Fonction de ventilation résiduelle	Oui, le ventilateur continue de fonctionner après l'arrêt du chauffage pour évacuer la chaleur résiduelle
Lubrification	Aucune nécessaire (roulements du moteur scellés)
Entretien périodique	Dépoussiérage intérieur une fois par an
Nettoyage	Aspirateur ou air comprimé ; couper l'alimentation et attendre le refroidissement
Garantie	Référez-vous à la fiche produit sur www.ouellet.com
Conformité	Installation selon les codes national et local

FOIRE AUX QUESTIONS - OAS10036T Ouellet

Comment installer l'aérotherme OAS10036T ?

L'installation doit être réalisée par un technicien qualifié. Montez l'appareil horizontalement au mur ou au plafond à l'aide des supports fournis, ou verticalement avec des tiges filetées. Respectez les distances minimales aux murs, plafond, sol et matériaux combustibles indiquées dans la notice. Coupez l'alimentation avant toute manipulation.

Quelle est la distance de sécurité à respecter devant l'appareil ?

La distance minimale entre le devant de l'appareil et tout matériau combustible (mobilier, rideaux, etc.) est de 36 pouces (915 mm). Ne pas obstruer l'avant de l'appareil à moins de 6 pieds (1.8 m).

Comment régler le thermostat intégré ?

Tournez le bouton du thermostat dans le sens horaire au maximum. Laissez l'appareil fonctionner jusqu'à ce que la température désirée soit atteinte, puis tournez doucement le bouton dans le sens antihoraire jusqu'à entendre un déclic. Le thermostat maintient alors cette température.

Que faire si le chauffage s'arrête et que les protections thermiques coupent fréquemment ?

Cela indique un fonctionnement défectueux. Coupez l'alimentation électrique et faites inspecter l'appareil par un technicien qualifié avant de le réutiliser. Les protections thermiques à réenclenchement automatique protègent contre les surchauffes.

Comment nettoyer l'intérieur de l'appareil ?

Une fois par an, coupez l'alimentation électrique au panneau principal et attendez que l'appareil refroidisse. Utilisez un aspirateur ou de l'air comprimé pour enlever la poussière accumulée à l'intérieur.

Puis-je utiliser cet appareil de chauffage à l'extérieur ?

Non, cet appareil est conçu pour une utilisation à l'intérieur uniquement. Ne pas utiliser à l'extérieur car cela présente des risques d'incendie et d'électrocution.

Comment vérifier que le ventilateur tourne dans le bon sens ?

Après installation, mettez l'appareil en marche et observez le flux d'air. La direction de l'air doit correspondre à la flèche indiquée sur l'appareil (fig. 4 de la notice). Si l'air souffle dans le mauvais sens, inversez le câblage du moteur.

Quelle est la hauteur d'installation recommandée pour l'aérotherme ?

Pour les modèles de 2 à 10 kW, la hauteur maximale au sol est de 8 pieds (2.4 m). Pour les modèles plus puissants, consultez la notice. Évitez de diriger le flux d'air directement vers les occupants ou les obstacles.

Le moteur nécessite-t-il une lubrification ?

Non, les roulements du moteur sont scellés et ne nécessitent aucune lubrification. Aucun entretien particulier n'est requis pour le moteur.

Où trouver les informations de garantie ?

La garantie est détaillée sur la fiche produit disponible sur le site www.ouellet.com. Référez-vous à cette fiche pour les conditions et la durée de la garantie.

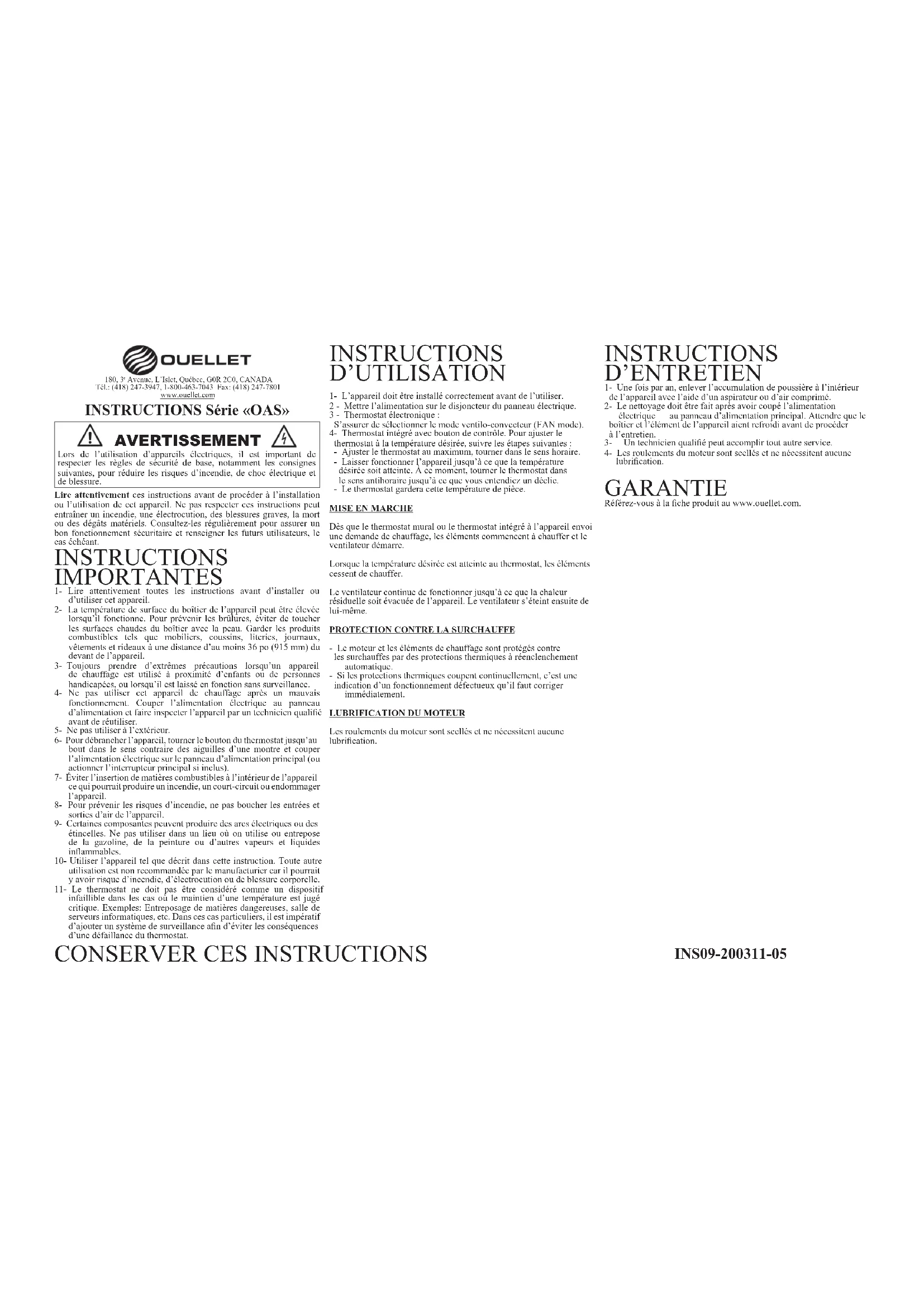

MODE D'EMPLOI OAS10036T Ouellet

Lors de l'utilisation d'appareils électriques, il est important de respecter les règles de sécurité de base, notamment les consignes suivantes, pour réduire les risques d'incendie, de choc électrique et de blessure.

Lire attentivement ces instructions avant de procéder à l'installation ou l'utilisation de cet appareil. Ne pas respecter ces instructions peut entraîner un incendie, une électrocution, des blessures graves, la mort ou des dégâts matériels. Consultez-les régulièrement pour assurer un bon fonctionnement sécuritaire et renseigner les futurs utilisateurs, le cas échéant.

INSTRUCTIONS IMPORTANTES

1- Lire attentivement toutes les instructions avant d'installer ou d'utiliser cet appareil.
2- La température de surface du boîtier de l'appareil peut être élevée lorsqu'il fonctionne. Pour prévenir les brûlures, éviter de toucher les surfaces chaudes du boîtier avec la peau. Garder les produits combustibles tels que mobiliers, coussins, literies, journaux, vêtements et rideaux à une distance d'au moins 36 po (915 mm) du devant de l'appareil.
3- Toujours prendre d'extrêmes précautions lorsqu'un appareil de chauffage est utilisé à proximité d'enfants ou de personnes handicapées, ou lorsqu'il est laissé en fonction sans surveillance.
4- Ne pas utiliser cet appareil de chauffage après un mauvais fonctionnement. Couper l'alimentation électrique au panneau d'alimentation et faire inspecter l'appareil par un technicien qualifié avant de réutiliser.
5- Ne pas utiliser à l'extérieur.
6- Pour débrancher l'appareil, tourner le bouton du thermostat jusqu'au bout dans le sens contraire des aiguilles d'une montre et couper l'alimentation électrique sur le panneau d'alimentation principal (ou actionner l'interrupteur principal si inclus).
7- Éviter l'insertion de matières combustibles à l'intérieur de l'appareil ce qui pourrait produire un incendie, un court-circuit ou endommager l'appareil.
8- Pour prévenir les risques d'incendie, ne pas boucher les entrées et sorties d'air de l'appareil.
9- Certaines composantes peuvent produire des arcs électriques ou des étincelles. Ne pas utiliser dans un lieu où on utilise ou entrepose de la gazoline, de la peinture ou d'autres vapeurs et liquides inflammables.
10- Utiliser l'appareil tel que décrit dans cette instruction. Toute autre utilisation est non recommandée par le manufacturier car il pourrait y avoir risque d'incendie, d'électrocution ou de blessure corporelle.
11- Le thermostat ne doit pas être considéré comme un dispositif infaillible dans les cas où le maintien d'une température est jugé critique. Exemples: Entreposage de matières dangereuses, salle de serveurs informatiques, etc. Dans ces cas particuliers, il est impératif d'ajouter un système de surveillance afin d'éviter les conséquences d'une défaillance du thermostat.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS D'UTILISATION

1- L'appareil doit être installé correctement avant de l'utiliser. 2 - Mettre l'alimentation sur le disioncteur du panneau électrique.
3 - Thermostat électronique :

S'assurer de sélectionner le mode ventilo-convecteur (FAN mode). 4- Thermostat intégré avec bouton de contrôle. Pour ajuster le

thermostat à la température désirée, suivre les étapes suivantes : - Ajuster le thermostat au maximum, tourner dans le sens horaire.

- Laisser fonctionner l'appareil jusqu'à ce que la température désirée soit atteinte. À ce moment, tourner le thermostat dans

le sens antihoraire jusqu'à ce que vous entendiez un déclic. - Le thermostat gardera cette température de pièce.

MISE EN MARCHE

Dès que le thermostat mural ou le thermostat intégré à l'appareil envoi une demande de chauffage, les éléments commencent à chauffer et le ventilateur démarre.

Lorsque la température désirée est atteinte au thermostat, les éléments cessent de chauffer.

Le ventilateur continue de fonctionner jusqu'à ce que la chaleur résiduelle soit évacuée de l'appareil. Le ventilateur s'éteint ensuite de lui-même.

PROTECTION CONTRE LA SURCHAUFFE

• Le moteur et les éléments de chauffage sont protégés contre les surchauffes par des protections thermiques à réenclenchement automatique.
• Le moteur et les éléments de chauffage sont protégés contre les surchauffes par des protections thermiques à réenclenchement automatique.
• Si les protections thermiques coupent continuellement, c'est une indication d'un fonctionnement défectueux qu'il faut corriger immédiatement.

LUBRIFICATION DU MOTEUR

Les roulements du moteur sont scellés et ne nécessitent aucune lubrification.

INSTRUCTIONS D'ENTRETIEN

1- Une fois par an, enlever l'accumulation de poussière à l'intérieur de l'appareil avec l'aide d'un aspirateur ou d'air comprimé.

2- Le nettoyage doit être fait après avoir coupé l'alimentation électrique au panneau d'alimentation principal. Attendre que le boîtier et l'élément de l'appareil aient refroidi avant de procéder à l'entretien.

3- Un technicien qualifié peut accomplir tout autre service. 4- Les roulements du moteur sont scellés et ne nécessitent aucune lubrification.

GARANTIE

Référez-vous à la fiche produit au www.ouellet.com.

INSTRUCTIONS D'INSTALLATION

ATTENTION

• Température élevée, risque d'incendie, tenir les cordons électriques, les rideaux, mobilier et autres combustibles à une distance d'au moins 36 po (915 mm) du devant de l'appareil. Pour diminuer le risque d'incendie, ne pas entreposer ou utiliser d'essence ou d'autres vapeurs et liquides inflammables à proximité de l'appareil.
• Au Canada :
  Installer à un minimum de 24 po (610 mm) du sol sauf les unités de 40, à 60 kW qui devront être installés à 8 pi (2.4 m) du sol. Aux États-Unis :
  Installer à un minimum de 6 pi (1.8 m) du sol sauf les unités de 40 à 60 kW qui devront être installés à 8 pi (2.4 m) du sol.
• Ne pas obstruer l'avant de l'appareil à moins de 6 pi (1.8 m).
• Usage non-résidentiel aux États-Unis.
• Couper l'alimentation avant de manipuler les circuits internes.
• Replacer tous les couvercles avant de faire un test de fonctionnement.

EMPLACEMENT DES AÉROTHERMES ET DES THERMOSTATS MURAUX

1- Afin d'obtenir les meilleurs résultats, les aérothermes devront être installés selon les recommandations suivantes:

Hauteur maximum du sol

2 à 10 kW 8 pi (2.4 m)

15 à 30 kW 10 pi (3.0 m)

40 a 60 kW 15 pi (4.5 m)

2- Éviter de diriger l'air de l'aérotherme vers les occupants de la pièce ou vers les colonnes, les poteaux, les machines ou contre les murs. Diriger le jet d'air le long des murs exposés au vent.
3- Placer les thermostats sur les murs intérieurs ou poteaux, loins des courants d'air froid, des sources de chaleur ou de la décharge même de l'aérotherme. Assurez-vous d'isoler les thermostats des poteaux s'ils sont en acier.
4- Les petites pièces n'ont besoin généralement que d'un aérotherme. Pour les grandes pièces, disposer plutôt plusieurs unités de façon à garantir une circulation d'air périphérique tel qu'illustré à la fig. 1 et 2.

Fig. 1 Fig. 2

RACCORDEMENT À LA SOURCE D'ALIMENTATION

La source d'alimentation peut être monophasée ou triphasée, comme indiqué sur la plaque signalitique. Le diagramme de câblage se trouve à l'intérieur du couvercle de la boîte de jonction. Faire le branchement selon les codes national et local.

VÉRIFICATION

• S'assurer que l'appareil fonctionne bien en ajustant temporairement le thermostat à la température maximum.
• S'assurer que le ventilateur tourne dans le bon sens; l'écoulement d'air devrait être dans la direction de la flèche tel qu'indiqué sur la fig. 4.

DISTANCE AUX MURS ET PLAFOND À RESPECTER

2 à 10 kW 4 po (102 mm)
15 à 30 kW 6 po (152 mm)
40 à 60 kW	12 po (305 mm)

PROTECTION CONTRE LES SURCHAUFFES

Le moteur et les éléments de chauffage sont protégés contre les surchauffes par des protections thermiques à réenclenchement automatique. Si les protections thermiques coupent continuellement, c'est une indication d'un fonctionnement défectueux qu'il faut corriger immédiatement.

LUBRIFICATION DU MOTEUR

Les roulements du moteur sont scellés et ne nécessitent aucune lubrification.

Fig. 3 - MONTAGE 2-30kW
Montage horizontal au mur ou au plafond avec un des 2 supports fournis, permettant de faire pivoter sur 360°.
Montage au plafond avec le support en U

Montage au mur avec le support triangulaire

Montage vertical avec 4 tiges filetées — 1/2 po - 13 UNC non fournies
Cône diffuseur disponible

Fig. 4 - MONTAGE 40-60kW

4 crochets de suspension fournis pour tiges filetées 1/2 po - 13 UNC non fournies

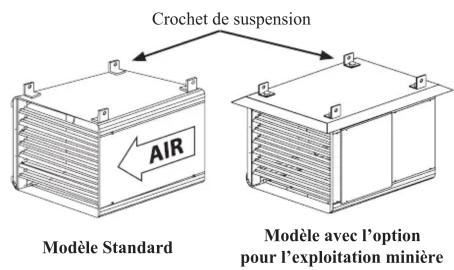

Crochet de suspension AIR Modèle Standard Modèle avec l'option pour l'exploitation minière
