| Type de produit | Télescope astronomique à miroir |
| Marque | Dörr |
| Modèle | Meteor 31 |
| Longueur focale | 700 mm |
| Diamètre de l'objectif | 75 mm |
| Angle d'ouverture | 1:9,2 |
| Longueur du tube | Environ 700 mm |
| Poids total | Environ 3,2 kg |
| Monture | Azimutale AZ1 avec réglage fin de l'élévation |
| Trépied | Aluminium, hauteur réglable |
| Oculaires fournis | F6 (116x) et H20 (35x), diamètre 1½" |
| Lentille de Barlow | 2x, double le grossissement |
| Filtre lunaire | Inclus, se visse sur l'oculaire |
| Chercheur | 5x24, avec réticule et patte support |
| Tablette porte-accessoires | Triangulaire, incluse avec vis de fixation |
| Grossissements disponibles | 35x, 70x (avec Barlow), 116x, 232x (avec Barlow) |
| Sécurité | Ne jamais observer le soleil directement |
| Recommandation d'observation | Commencer avec le plus faible grossissement |
| Entretien | Lingettes antistatiques sans peluches, éviter de frotter |
| Montage | Trépied, monture azimutale, tube, chercheur à assembler |
FOIRE AUX QUESTIONS - Meteor 31 Dörr
Questions des utilisateurs sur Meteor 31 Dörr
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télescope au format PDF gratuitement ! Retrouvez votre notice Meteor 31 - Dörr et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Meteor 31 de la marque Dörr.
MODE D'EMPLOI Meteor 31 Dörr
Ne regardez jamais par ce télescope au soleil. Vous pouvez vous aveugler !
-2-
-3-
D
Utiliser la lentille de redressement 1,5x (erecting lens) optionelle afin de corriger l'image lors d'observations terrestres - Diamètre ext. 1 1/4" Diamètre int. 1 1/4" L'embout est fiché sur le porte oculaire (7) et serré à l'aide des deux vis pérémétriques. Fixer l'oculaire H20 dans l'embout et le serrer à l'aide des deux vis extérieures de celui-ci, dans cette configuration, grossissement sera de 35x1,5 = 53x. Les observations et les mises au point sont identiques à celles décrites plus haut.
LENTILLE DE BARLOW
La lentille de Barlow 2,0x (barlow-lens) permet d'augmenter le grossissement initial de l'oculaire (6) d'un facteur de 2. Cette lentille, tout comme la lentille de redressement, se fixe entre le porte oculaire et l'oculaire. Les mises au point sont identiques à celles décrite plus haut.
RECOMMANDATION
Commencer toujours une observation avec le grossissement le plus faible, votre champ de vision est élargi et vous permet d'acquérir plus rapidement l'objet à observer souhaité et sa mise au point. Des grossissements plus forts augmentent le risque de l'fluttement; les objets célestes se déplacent dès lors plus rapidement et un réajustement de votre mise au point est plus souvent nécessaire.
FILTRE LUNAIRE
Un filtre lunaire est fourni avec les accessoires (Moon). Ce filtre permet l'observation de notre satellite en période de pleine lune. Ce filtre est vissé sur l'arrière de l'oculaire.
Attention : ne jamais utiliser ce filtre lunaire à la place d'un filtre solaire.
JUSTIFICATION DU CHERCHEUR
De jour n'utiliser la lunette qu'avec l'oculaire H20 (35x). Pointer la lunette vers un objet fontain et centrer votre champ de vision sur un point caractéristique, Iclocher, cime d'un arbre, sommet d'une grue, antenne de télévision). En regardant par le chercheur, vous verrez une image renversée et inversée, desserrer légèrement les trois vis du pourtour du support [4] du chercheur et justifier le réticule sur le point central de l'image pointée à l'aide votre lunette. Resserrer uniformément et avec précaution les 3 vis du pourtour du support en veillant à garder le réticule calé sur le centre de l'image. Vous avec clés lors justifié votre chercheur, et serez en mesure de repérer un objet d'observation dans un champ d'acquisition plus vaste, et ainsi, l'observer à l'aide de votre lunette avec un grossissement plus puissant.
ATTENTION - Ne viser en aucun cas le Soleil, l'observation solaire sans précaution est dommageable pour vos yeux.
OCULAIRES
Vous disposez de 2 oculaires (6).
F6 = grossissement 116x
H20 = grossissement 35>
Ces oculaires ont un diamètre de 1½" (env. 31,5 mm).
FACTEUR DE GROSSISSEMENT
Le facteur de grossissement se calcule aisément à partir de la règle suivante :
Longueur focale lunette 700
____ = grossissement Par ex: — = 35x
Longueur focale oculaire 20
Choisissez l'oculaire H 20 avec le plus petit grossissement. Placer cet oculaire (6) dans le porte oculaire (7) et le serrer fortement à l'aide des 2 petites vis périmétriques. Votre lunette astronomique est dès à présent prête pour vos observations.
ATTENTION - DANGER
Les observations solaires sont très dangereuses. N'effectuez pas d'observations directes au Soleil avec la lunette astronomique. Les éléments optiques de votre lunette font effet de loupe et détruisent irré médialement votre rétine. Des observations solaires sans danger sont idéalement réalisables à l'aide d'un filtre solaire spécial, celui-ci est placé à l'avant du tube de la lunette, permettent ainsi l'absorption jusqu'à 99,9 % de la lumière solaire.
PREMIER TEST
Pointer votre lunette, de jour, sur un objet éloigné (maison, église, arbre, montagne). Pour régier l'élévation, ouvrir les vis (13) ainsi que la vis (12) de la lunette. Le réglage azimutal s'effectue à l'aide des petites vis de réglage du mouvement azimutal (15) au niveau de la platine de la monture. Maintenir le tube de la lunette dans cette position afin qu'il ne puisse basculer, viser l'objet souhaité avec la lunette, puis resserrer les vis (13) et (12) citées ci-dessus. L'image de l'objet observé est renversé et sens dessus dessous. Ceci est dû aux propriétés optiques et est couramment accepté pour des d'observations astronomiques — il n'y a ni haut et ni bas dans l'Univers.
MISE AU POINT
Tourer les molettes de mise au point manuelles (1) situées à l'arrière de la lunette. C'est en réduisant ou en augmentant la longueur de focale à l'aide de ces mollettes que la mise au point de l'objet se fera. Ce réglage est ajusté en fonction de la distance à l'objet et des composants utilisés.
Déballer en priorité les éléments du trépied (18). Régier les pieds à la même longueur en les étirant d'environ 30-40 cm et serrer les 3 vis de serrage (19). Préparer l'ensemble des composants de la monture (11 + 14), ainsi que les 3 vis longues (16) avec les écrous à oreille (17). Fixer les 3 jambes de trépied à la platine (14). Insérer chacune des jambes (19) dans les étriers appropriés de la platine (14) et serrer légèrement les vis (16 + 17).
Attention - veiller à ce que les étriers de fixation de la tablette (20) soient orientés vers l'intérieur! Les 3 vis (16 + 17) de la platine du trépied (14) sont à manter dans le même sens (vers la gauche ou vers la droite). Disposer la tablette porte-accessoires triangulaire (21) avec les vis (22), les rondelles en U, les écrous à oreille (23) et le trépied avec sa platine (18) devant vous. Relier l'un des angles de la tablette (21) à un étrier (20) et serrer légèrement l'ensemble avec une vis et un écrou (22 + 23). Répéter cette opération pour les deux autres angles. Ajuster les étriers afin que le trépied soit équilibré. Serrer fortement la tablette porte-accessoires (21) avec le trépied puis resserrer les vis (16) de la platine du trépied. Un outil métallique triangulaire fournit avec les accessoires sert idéalement de tournevis. Pour faciliter le montage de la lunette, serrer la vis de serrage azimutale afin que la monture soit fixe.
MONTAGE DU TÉLÉSCOPE
Sortir avec précaution le tube du télescope (1) de son carton et enlever les sachets de protection. Laisser temporairement en place les caches de protection de l'objectif à l'avant (2) et ceux du porte onculaire à l'arrière (7). Dévisser les deux écrous à oreille du raccord taraudé (13) à droite et à gauche du tube de la lunette. Une vis chromée de profil étoilé (8) est située sur le côté extérieur droit de la monture. Dévisser cette vis pour dégager antièrement l'ouverture circulaire de l'élément chromé placé en dessous. Positionner le tube de la lunette (1) au dessus de la monture. L'ouverture de l'étrier doit être incliné vers l'arrière. Insérer la tige chromée (9) fixée librement sur le côté droit du tube dans l'orifice libéré précédemment par la vis chromée de profil étoilé sur le côté droit de la monture (8). Monter le tube du télescope dans l'étrier de façon à faire coincider les raccords de fixation à droite et à gauche. Passer les deux vis (13) dans l'étrier et serrer le tube de la lunette. Serrer uniformément les vis, la lunette étant en position horizontale. Resserrer également la vis (8) sur le côté droit de la monture. Pour régler l'élévation de la lunette, utiliser les deux vis (13) de la lunette et la vis (8) de la monture. Pour un réglage fin de l'élévation, tourner le volant de la tige ab Réglage fin de l'élévation (9) en avant ou en arrière.
MONTAGE DU CHERCHEUR
Retirer les deux vis chromées (5) se situant au recto du tube du téléphone (1) à côté de la porte oculaire Faire coïncider la patte du support (4) avec le trou de fixation sur le tube. Serrer la patte support sur le tube à l'aide des deux vis chromées. Les 3 petites vis chromées situées en pourtour du support (4) permettent la fixation et la justification du viseur (cf. § justification du viseur).
OCULAIRES ET ACCESSOIRES
Oter le cache avant de protection (2) de l'objectif de la lunette (1). Ce cache se compose d'un cache plus petit permettant de réduire la lumière incidente. Puis ôter le cache arrière de protection de l'oculaire (7). En cas de non utilisation de la lunette astronomique, remettre les deux caches de protection en place.

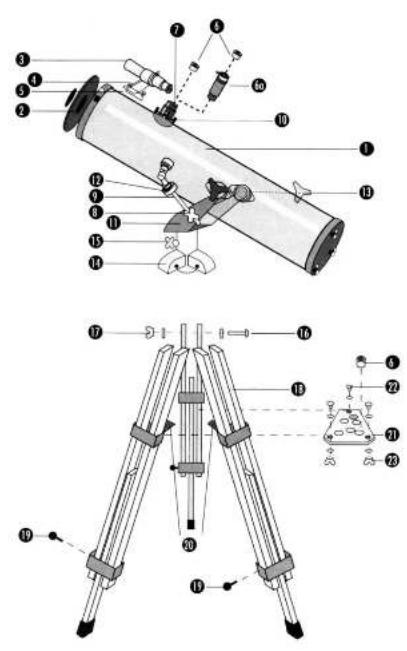

F
Tube du télescope Trépied réglable
② Cache avant de l'objectif 3 vis de serrage du trépied 19
3 Chercheur Etrier pour tablette porte accessoires 20
4 Patte support du chercheur Tablette porte accessoires 21
5 Vis de fixation du chercheur Vis pour 21) + 22) avec rondée en U
6 Oculaire Ecrou à oreille pour 221
6a Lentille de Barlow
7 Porte oculaire
8 Vis de serrage pour réglage fin de l'élévation
9 Réglage fin de l'élévation
10 Molette de mise au point
11 Monture azimutale
12 Réglage fin de l'élévation
13 2 écrous à oreille pour fixation du télescope à la monture
14 Platine du trépied
15 Vis de serrage du mouvement azimutal
16 3 vis de serrage de la platine avec rondelle en U
17 Ecrou à oreille pour 16)
METEOR 31 - TÉLÉSCOPE ASTRONOMIQUE À MIROIR
CARACTÉRISTIQUES TECHNIQUES:
Longueur Focale: 700 mm
Diamètre Objectif: 75 mm
Angle d'ouverture: 1:9,2
Longueur du tube: env. 700 mm
Poids total: env. 3,2 kg
Monture Azimutal: AZ1(11) avec réglage fin de l'élévation (9)
Trépied: en aluminium à hauteur réglable (18) avec vis de fixation (16)
ACCESSOIRES:
2 oculaires, Diamètre 1½" [5]
F6 - grossissement 116x / 232x avec lentille de Barlow
H20 - grossissement 35x / 70x avec lentille de Barlow
Lentille de Barlow 2x (6a)
Filtre lunaire pour oculaire (non illustré)
Chercheur 5x24 (3-4), avec réticule et patte support
Tablette porte-accessoires (21-23) avec vis de fixation
INSTRUCTION DE MONTAGE
La lunette METEOR 31 est conditionnée en un carton. Les composants sont emballés dans des boîtes cartons individuelles. Las pieds du trépied sont emballés individuellement dans le fond du carton.
E
OCULARES Y ACCESORIOS
Pratiquez vos observations en plein air, évitez de placer des vitres de fenêtres ou autres entre vous et l'objet à observer. Familiarisez-vous au préalable et de jour, avec les manipulations de votre lunette astronomique. Afin d'éviter la formation de condensation sur votre lunette astronomique, lors d'une trop grande différence de température entre l'intérieur et l'extérieur, adaptez la température de votre équipement à celle de l'extérieur par une exposition préalable. Prenez le temps, avant toute observation, d'habiteur vos yeux à l'obscurité. Pour l'entretien et le nettoyage des lentilles de votre lunette astronomique, n'utiliser que des lingettes anti-statiques et sans peluches (optic tissue). Dépussiérer à l'aide d'un aéro sol à air sec ou d'une soufflette, éviter dans tous les cas de frotter trop vigoureusement les lentilles pour éviter les rayures intempestives. Nous vous conseillons de consulter les documentations exhaustives et spécialisées aidant à l'observation du ciel et de l'astronomie. Nous vous souhaitons beaucoup de plaisir lors de vás observations avec votre lunette astronomique DÖRR DANUBIA METEOR 31.
Sous réserve d'erreurs et de modifications
