Type de produit	Chaudière à gaz à circuit de combustion étanche avec ventilateur
Marque	Morco
Modèle	F-11 E L
Puissance utile nominale	6,7 - 19,2 kW (modulante)
Plage de modulation de puissance	6,7 - 9,2 kW (min - max)
Consommation électrique	35 W maximum
Alimentation électrique	220-230 V~50 Hz
Débit d'eau (Δ 25°C)	3,7 - 11 l/min
Débit d'eau (Δ 50°C)	2,3 - 5,5 l/min
Pression d'eau minimale	0,12 bar (sélecteur température max) / 0,18 bar (sélecteur température min)
Pression d'eau maximale	13 bar
Température des produits de combustion	170 °C
Débit des produits de combustion	16 g/s
Type de gaz	Gaz naturel G20/G25, Butane G30, Propane G31
Alimentation en gaz	Raccord 3/4"
Raccord eau froide	3/4"
Raccord eau chaude	1/2"
Évacuation fumées	Conduit coaxial ∅ 60-100 mm
Protection électrique	IP-44
Fonctions principales	Allumage électronique direct, sécurité par ionisation, vanne modulante, pressostat, fluxostat
Entretien et nettoyage	Nettoyage annuel du brûleur, du corps de chauffe et de l'habillage ; vérification des conduits et électrodes
Sécurité	Blocage (LOCK OUT) en cas de défaut d'allumage, pression de gaz insuffisante, ou obstruction du conduit ; pressostat de sécurité
Protection anti-gel	Vidange requise en cas de gel ; couper alimentations eau, gaz et électricité
Installation recommandée	Par un technicien qualifié ; respecter les normes BS 5482, BSEN 1949, BSEN 721, etc.
Certification	EC 99BO814, catégories I_2E+, I_2H, I_3+, I_3B/P

FOIRE AUX QUESTIONS - F-11 E L Morco

Que faire si le chauffe-eau ne s'allume pas et le témoin rouge est allumé ?

Cela indique un blocage (LOCK OUT). Coupez l'appareil avec le bouton ON-OFF, puis réappuyez pour le rallumer. Si le problème persiste, vérifiez l'alimentation en gaz, la pression, ou la présence d'air dans les conduits. Contactez un installateur si nécessaire.

Pourquoi l'eau chaude n'atteint-elle pas la température souhaitée ?

Vérifiez les réglages du sélecteur de puissance (1) et du sélecteur de température (2). La position MAX donne la température maximale avec un débit minimum. Si le problème persiste, un entartrage de l'échangeur peut être en cause ; réduisez le tartre en réglant la puissance et la température plutôt qu'en mélangeant avec de l'eau froide.

Comment entretenir le brûleur ?

Démontez le brûleur et nettoyez les branches avec une brosse douce ou de l'air comprimé. N'utilisez pas de produits chimiques. Nettoyez également les électrodes d'allumage et d'ionisation. L'unité à électrodes doit être remplacée tous les trois ans.

Que faire en cas de gel ?

Vidangez l'appareil : coupez le courant et le gaz, fermez le robinet d'eau, ouvrez tous les robinets d'eau chaude et froide, ouvrez les purgeurs, et débranchez l'arrivée d'eau. Après le gel, refermez les purgeurs et réouvrez l'eau.

Le chauffe-eau se bloque par vent fort, que faire ?

Des conditions atmosphériques défavorables, comme un vent fort, peuvent perturber l'allumage. Réarmez l'appareil en appuyant sur ON-OFF. Si le blocage est fréquent, vérifiez que le conduit d'évacuation n'est pas obstrué et qu'il est bien positionné.

Quelle est la pression d'eau minimale requise ?

La pression minimale est de 0,12 bar avec le sélecteur de température au maximum, et de 0,18 bar au minimum. Si la pression est insuffisante, le débit d'eau chaude sera réduit.

Puis-je installer le chauffe-eau dans une salle de bain ?

Oui, mais les commandes et la prise électrique doivent être hors de portée de la baignoire ou de la douche. Respectez les normes de câblage électrique IEE en vigueur.

Comment régler la température de l'eau ?

Tournez le sélecteur de température (2) : MAX pour température maximale (débit minimum), MIN pour température minimale (débit maximum). Ce chauffe-eau n'est pas thermostatique, il faut ajuster manuellement.

Que faire si le débit d'eau chaude diminue avec le temps ?

Cela peut indiquer un entartrage de l'échangeur de chaleur. Pour le réduire, utilisez les réglages de puissance et de température plutôt que de mélanger avec de l'eau froide. Un détartrage peut être nécessaire, faites appel à un technicien.

Quels types de gaz sont compatibles avec le F-11 E L ?

Il est compatible avec le gaz naturel G20/G25, le butane G30 et le propane G31. L'adaptation à un autre type de gaz doit être réalisée par un technicien qualifié.

MODE D'EMPLOI F-11 E L Morco

1.- Sélecteur de puissance
2.- Sélecteur de la température de l'eau
3.- Bouton marche /arrêt (ON-OFF)
4.- Témoin rouge de blocage (LOCK OUT)
5.- Témoin orange brûleur ON

2.- MISE EN SERVICE DE L'APPAREIL

IMPORTANT:

L'installateur doit expliquer à l'usager les fonctions du chauffe-eau, y compris les dispositifs de sécurité et les instructions d'utilisation.

Pour mettre en route le chauffe-eau, celui-ci doit être d'abord raccordé au réseau électrique en utilisant la prise dont il dispose.

• Vérifier les raccordements d'alimentation en eau et en gaz.
  • Vérifier que le courant parvient à l'appareil.

3.- FONCTIONNEMENT

Obtenir de l'eau chaude

Pour faire démarrer le chauffe-eau, presser le bouton ON-OFF (3). Le chauffe-eau démarre automatiquement dès qu'un des robinets d'eau chaude est tourné.

Le témoin orange (5) s'allume pendant le fonctionnement du chauffe-eau.

MAX MIN

Choix de la puissance adéquate

Tourner le sélecteur de puissance (1) jusqu'à obtenir la puissance voulue.

La position MAX correspond à 100% de puissance.

La position MIN correspond à 50% de puissance.

Choix de la température d'eau chaude

MAX MIN.

Tourner le sélecteur de température de l'eau (2) jusqu'à obtenir la température voulue.

La position MAX correspond à la température maximale (débit minimum).

La position MIN correspond à la température minimale (débit maximum).

IMPORTANT: Ce chauffe-eau n'est pas thermostatique.

Note: Il est conseillé de régler à la fois la puissance et la température de l'eau sur les valeurs minimales nécessaires pour couvrir vos besoins. Vous gaspillerez ainsi moins d'énergie et vous prolongerez la vie de votre appareil en réduisant l'entartrage de l'échangeur de chaleur.

Arrêt du chauffe-eau

En fermant le robinet d'eau chaude, le chauffe-eau s'arrête automatiquement. Pour éteindre le chauffe-eau complètement, presser le bouton ON-OFF (3).

IMPORTANT: Quand le chauffe-eau est mis en marche pour la première fois, s'il est resté inutilisé pendant un certain temps ou si une nouvelle bonbonne de gaz a été installée, l'appareil peut avoir du mal à s'allumer en raison de la présence d'air dans les conduits de gaz. Si ce phénomène se produit, le chauffe-eau se bloque (LOCK OUT) et le témoin rouge (4) s'allume.

Il se peut aussi que le chauffe-eau ait du mal à s'allumer si les conditions atmosphériques sont mauvaises, en particulier s'il y a trop de vent. Le chauffe-eau se bloque.

Un défaut de pression du gaz (régulateur défaillant) ou des oscillations de la tension peuvent aussi entraîner un blocage.

Pour réarmer le chauffe-eau, presser le bouton ON-OFF pour l'éteindre puis ré-appuyer dessus pour le ré-allumer. Le témoin rouge devrait maintenant s'éteindre et le chauffe-eau se remettre en marche dès qu'un robinet d'eau chau-de sera tourné.

Si le chauffe-eau se bloque systématiquement, appelez votre installateur ou MORCO au 00 44 1482 325456 pour savoir où se trouve le service technique le plus proche.

Dispositif de contrôle de l'évacuation des produits de combustion (pressostat).

IMPORTANT: Toute intervention sur ce dispositif est interdite à l'usager. Il ne doit en aucun cas être déconnecté, modifié ou remplacé par une pièce différente.

Si le conduit se bloque pour une raison quelconque ou par la présence d'un élément étranger, le chauffe-eau se bloquera (LOCK OUT). Pour re-démarrer l'appareil, le problème doit impérativement être réglé. Appelez votre installateur ou MORCO au 00 44 1482 325456.

4.- MAINTENANCE

Nota : Avant d'assurer toute opération d'entretien ou de réparation, le chauffe-eau DOIT être débranché du secteur ainsi que des alimentations en eau et en gaz. MORCO recommande une inspection annuelle du chauffe-eau par un technicien de service qualifié et compétent.

Les inspections suivantes seront réalisées :

• Vérifier si l'installation électrique se trouve dans de bonnes conditions
• Vérifier le bon état des installations d'eau et de gaz.
• Vérifier l'absence de blocages et d'éléments étrangers dans la tuyauterie, en particulier de toiles d'araignée et de nids qui peuvent s'installer dans le conduit et le diffuseur et provoquer un blocage.
• Vérifier si la pression de gaz est correcte.
• Vérifier que le brûleur et l'échangeur de chaleur sont libres de suie et autres polluants.

Nettoyage du brûleur

Démonter le brûleur et nettoyer les branches avec une brosse douce ou de l'air comprimé. Ne pas utiliser de produits chimiques.

Démonter les électrodes d'allumage et d'ionisation et en nettoyer les extrémités.

L'unité à électrodes doit être remplacée tous les trois ans.

Nettoyage du corps de chauffe

Nettoyer le corps de chauffe à l'eau chaude. Si l'encrassement est important, le laisser tremper dans de l'eau savonneuse chaude.

Au remontage, remplacer les joints de l'échangeur.

Nettoyage de l'habillage

Passer un chiffon humide sur le capot. Ne pas utiliser de détergents agressifs.

Précautions contre le tartre

Si l'appareil est installé dans une zone d'eaux dures et si de temps à autre les phénomènes suivants se produisent :

• une baisse de la température de l'eau chaude ou
• une diminution du débit d'eau chaude, cela signifie que des dépôts calcaires se sont formés sur l'échangeur de chaleur.

Pour réduire cet effet, nous vous recommandons d'obtenir la température de fonctionnement voulue en jouant sur la commande de puissance et celle de température plutôt que de mélanger l'eau chaude à de l'eau froide à l'aid e du robinet.

5.- PROTECTION ANTI-GEL

Par temps de gel, il faut vidanger l'appareil; si celui-ci n'était pas vidangé, il pourrait subir des dommages causés par le gel.

Il faut réaliser la vidange de la manière suivante:

• Coupez le courant et l'alimentation en gaz.
• Fermez le robinet d'arrêt d'alimentation générale d'eau.
• Faites tourner le bouton de réglage de la température dans le sens inverse des aiguilles d'une montre jusqu'à la position MINIMUM.
• Ouvrez tous les robinets d'eau chaude et d'eau froide.
• Ouvrez tous les purgeurs (eau chaude et eau froide) de l'installation. Veuillez consulter le manuel du propriétaire fourni avec votre caravane pour connaître leur emplacement.
• Débranchez le robinet d'arrêt d'alimentation générale d'eau du réseau de tuyauteries de la caravane; vous éviterez ainsi que les tuyauteries ne se remplissent de nouveau d'eau si le gel endommage le robinet d'arrêt.
• Protégez tous les purgeurs ainsi que tout tuyau restant ouvert de manière que à éviter que des insectes ou des déchets ne puissent y pénétrer.

Pour rétablir l'alimentation en eau, fermez tous les purgeurs, rebranchez et ouvrez le robinet d'arrêt d'alimentation générale d'eau; fermez tous les robinets d'eau chaude et d'eau froide une fois que l'eau qui en sort est propre.

Il est vivement recommandé de faire appel à un technicien de maintenance qualifié et compétent pour effectuer cette opération de mise hors-gel.

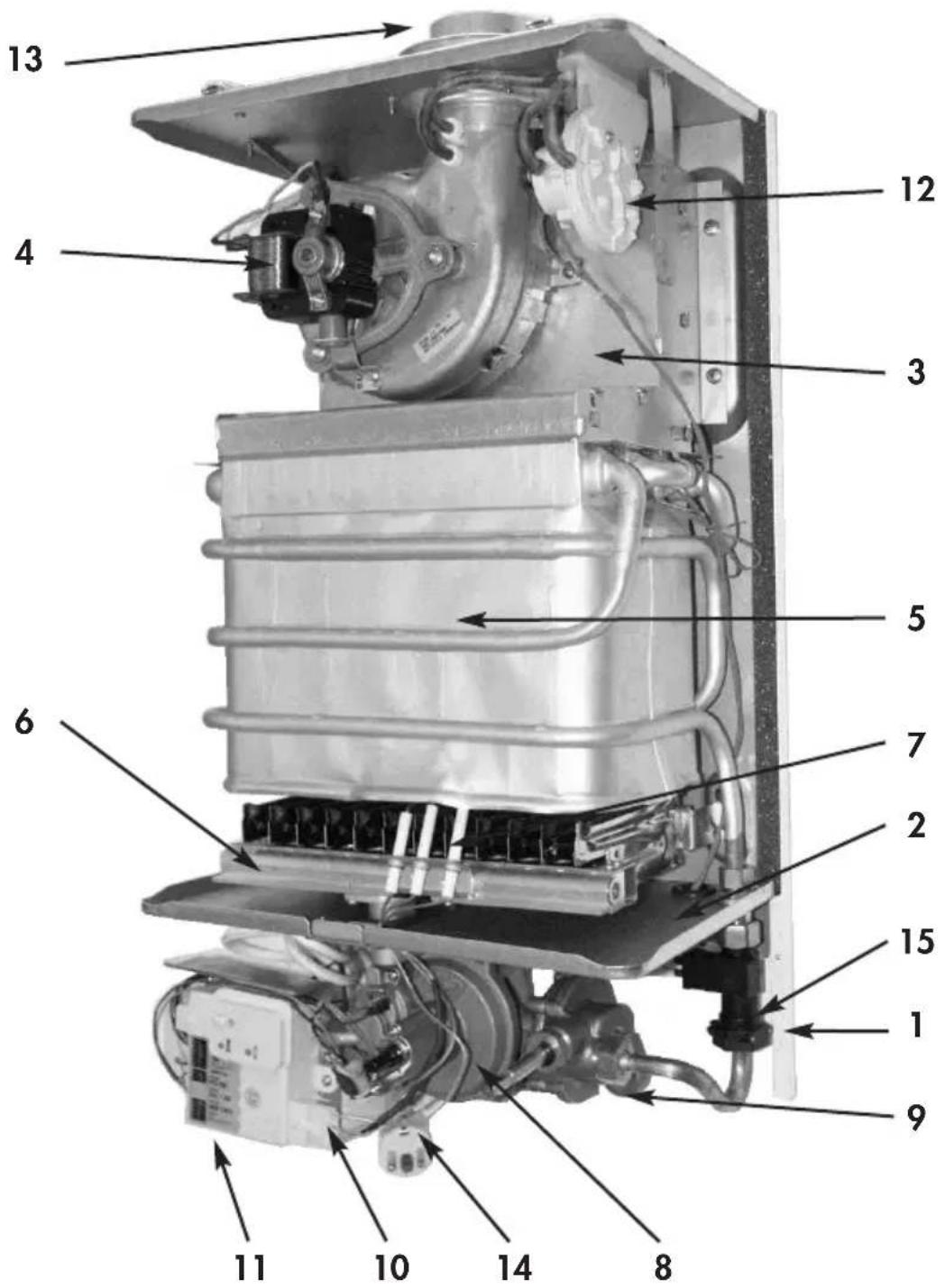

6.- DESCRIPTION DE L'APPAREIL

Cet appareil est un chauffe-eau à circuit de combustion étanche et ventilateur équipé d'un système d'allumage électronique direct et d'une sécurité par ionisation. Il se branche sur le secteur et dispose d'une vanne modulante qui obéit au taux de débit d'eau. Sa chambre de combustion étanche, équipée d'un ventilateur pour la prise d'air extérieur et l'évacuation des produits de combustion à l'extérieur, permet un fonctionnement complètement indépendant de la pièce où il est installé. Il convient donc parfaitement aux véhicules de loisirs tels que caravanes, mobil-homes, camping-cars et autres véhicules spécialisés. Convient également aux bateaux.

1. CADRE comprenant la barre d'accrochage du chauffe-eau.
2. BASE DE LA CHAMBRE ÉTANCHE, formant avec le capot la chambre de combustion.
3. HOTTE, équipée d'un corps extracteur, d'un ventilateur, d'un pressostat et d'un conduit coaxial ∅ 60-100.
4. VENTILATEUR pour l'évacuation des gaz de combustion par un conduit de ∅ 60 et l'admission d'air extérieur dans la chambre.
5. CORPS DE CHAUFFE confectionné en cuivre.
6. BRÛLEUR fabriqué en acier inoxydable avec manomètre multiple de distribution et équipé d'injecteurs conformes au type de gaz.
7. ÉLECTRODES pour l'allumage et l'ionisation.
8. VALVE GAZ équipée de deux dispositifs de sécurité, d'un sélecteur manuel de puissance, d'une modulation automatique de la puissance en fonction du débit d'eau et d'un allumage progressif du brûleur.
9. VALVE EAU dotée d'un régulateur du débit d'eau et d'un sélecteur de température manuel.
10. ALIMENTATION ÉLECTRIQUE ET COMMANDE : Le chauffe-eau fonctionne à 1,5 V et 220-230V _AC . Ventilateur et commande d'évacuation des produits de combustion via le pressostat.
11. CIRCUIT ÉLECTRONIQUE d'allumage et de surveillance par ionisation.
12. PRESSOSTAT pour couper l'entrée de gaz au brûleur en cas de dysfonctionnement du ventilateur.
13. CONDUIT D'ÉVACUATION COAXIAL ∅ 60-100.
14. CÂBLE ÉLECTRIQUE
15. FLUXOSTAT : dispositif de sécurité empêchant le fonctionnement du chauffe-eau à gaz en l'absence de débit d'eau.

Certification, Catégorie et Type			Modèle F-11E
Certificat de type EC			99BO814
Catégorie			I_2E+	I_2H	I_3+	I_3B/P
Pays de destination			BE,FR	ES,GB,IE,IT,PT	BE,ES,FR,GB,IE,IT,PT	NL
Type			C_12
Degré de protection électrique			IP-44
		Symbole Unités Modèle F-11E
Consommation électrique
Puissance utile nominale		P_n		kW 6,7-1	19,2
Puissance utile nominale		P_min.			6,7
Plage de modulation de la puissance		P_min.-P_n			9,2
Consummation d'énergie nominale		Q_n			22,1
Consummation d'énergie minimale		Q_min.			8,7
Gaz
Pression aux raccords	2 H Naturel G20 20			28-30
	2 E+ Naturel G20/G25 20-25
	3+	Butane G30 mbar
		Propane G31			37
	3 B/P	Butane G30			30
Consommation de gaz	2 H/2 E+	Naturel G20 Hi=9,45 kWh/m3		m3/h	2,34
		Naturel G25 Hi=8,13 h/m3			2,32
	3+/(3B/P)	Butane G30 Hi=12,68 kWh/kg		kg/h	1,74
		Propane G31 Hi=12,87 kWh/kg			1,72
Pression au brûleur à la puissance nominale	2 H/2 E+	Naturel G20		mbar	12,7
		Naturel G25			16
	3+/(3B/P)	Butane G30			27
		Propane G31			33,5
Eau
Débit d'ean		Δ 50°C		l/min	2,3-5,5
		Δ 25°C		l/min	3,7-11
Pression de fonctionnement maxi				bar 13
Pression de fonctionnement mini		Sélecteur tp. maxi		bar	0,12
		Sélecteur tp. maxi		bar	0,18
Produits de combustion
Débit				g/s 16
Température				°C	170
Information électrique
Alimentation				V/Hz	220-230V~50Hz
Puissance maximale absorbée				W	35
Dimensions des raccords et diamètre des conduits
Raccords / ∅ intérieur (mm)		Entré gaz Naturel 3/4"
			Butane-Propane 3/4"
		Entrée eau froide 3/4"
		Sortie eau chaude 1/2"
Sortie fumées (mm) ∅ 60-100

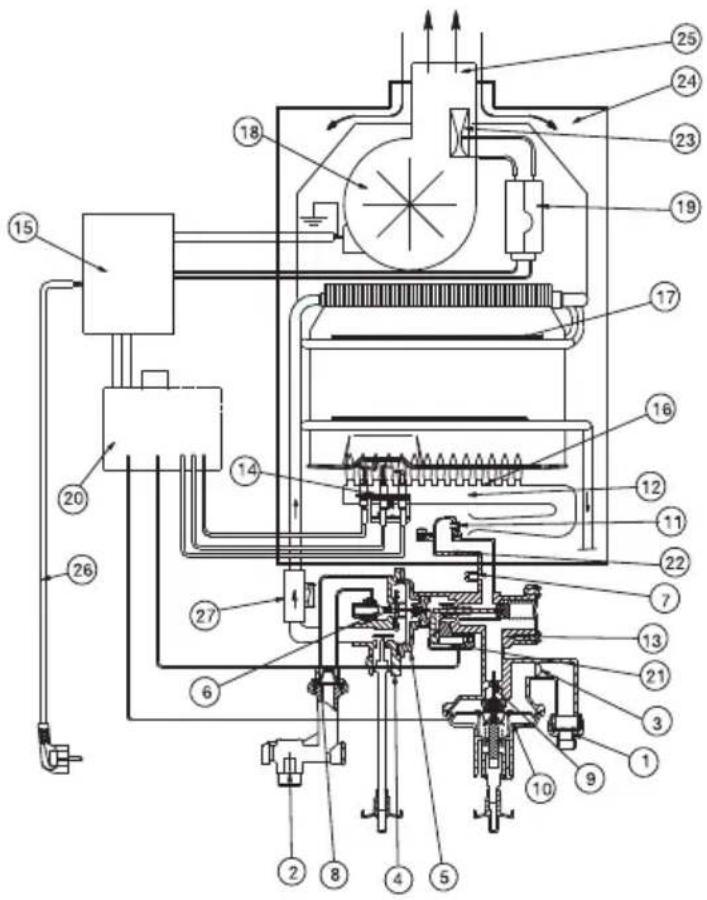

8.- DIAGRAMME FONCTIONNEL

1.-Entrée de gaz
2.-Entrée d'eau
3.-Filtre à gaz
4.-Corps inférieur
5.-Corps supérieur
6.-Régulateur eau
7.-Point de test pression
8.-Filtre d'arrivée d'eau
9.-Sélecteur de puissance
10.- Servodistributeur
11.-Injecteur
12.- Distributeur
13.- Corps de chauffe
14.- Unité à électrodes
15.- Alimentation et circuit de contrôle du ventilateur
16.- Brûleur
17.- Échangeur de chaleur
18.- Ventilateur
19.- Pressostat
20.- Dispositif d'allumage et de sécurité par ionisation
21.- Microrupteur
22.- Distributeur connecteur
23.- Venturi
24.- Chambre étanche
25.- Sortie fumées ∅60-100
26.- Câble électrique
27.- Fluxostat

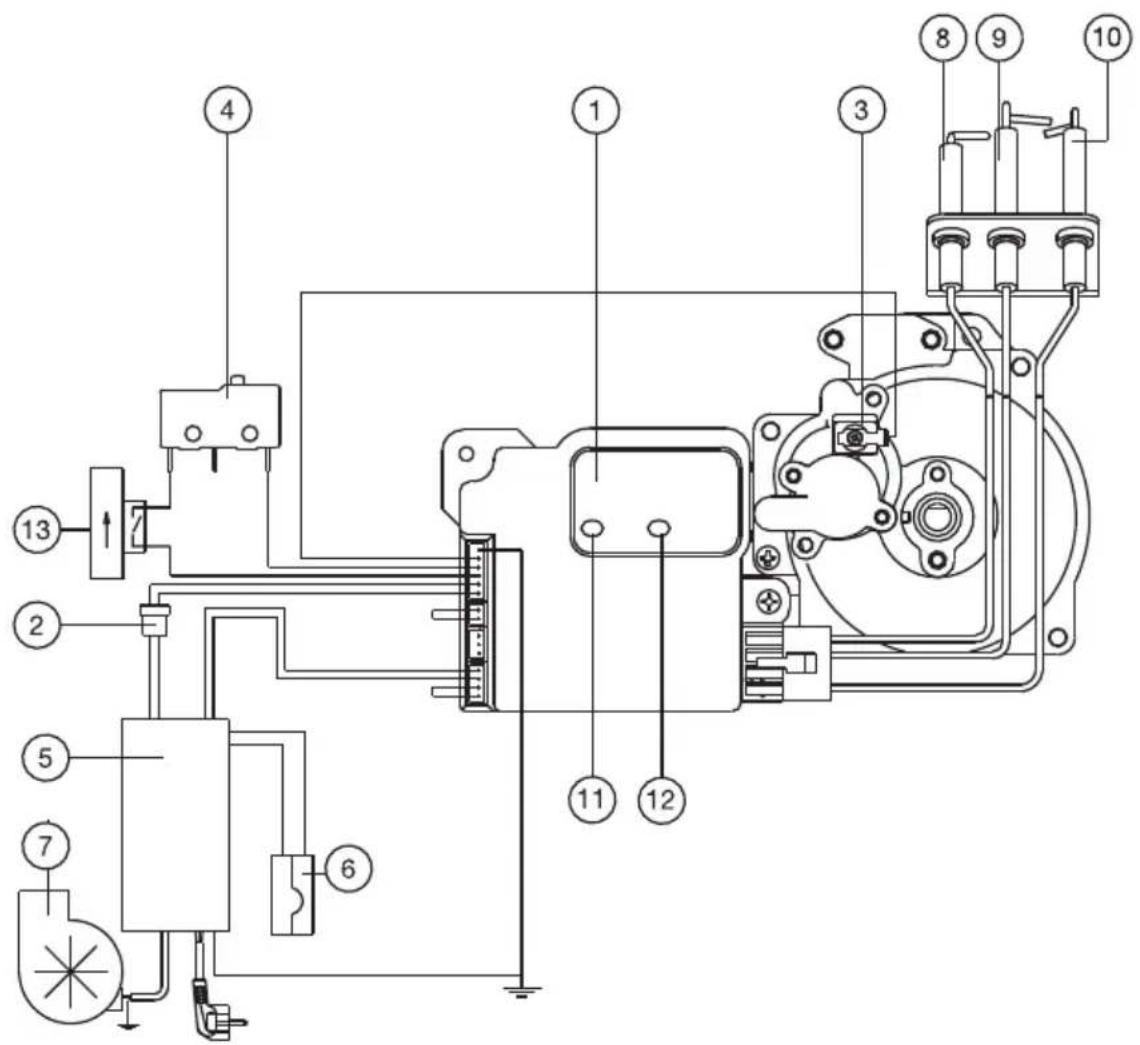

9.-SCHÉMA ÉLECTRIQUE

1.-Bouton ON/OFF
2.-Connecteur d'alimentation électrique
3.-Servodistributeur
4.-Microrupteur
5.-Alimentation électrique et circuit de contrôle du ventilateur
6.-Pressostat

7.-Ventilateur
8.-Électrode d'ionisation
9.-Électrode de confirmation
10.- Électrode d'allumage
11.- Témoin rouge LOCKOUT
12.- Témoin orange brûleur ON
13.- Fluxostat

Cet appareil doit être installé, réglé ou adapté à l'emploi d'un autre type de gaz uniquement par un technicien qualifié et compétent. Sa qualité et une installation correcte doivent assurer un fonctionnement optimum du chauffe-eau.

Pour l'installateur

Installation sécurisée du gaz et normes d'utilisation

La législation oblige à faire installer tout appareil à gaz par un technicien agréé qui respectera les dispositions réglementaires en vigueur.

Toute installation défectueuse peut donner lieu à des poursuites judiciaires.

A des fins de sécurité mais aussi dans votre propre intérêt, vous devez vous assurer que la loi est respectée.

Outre les normes évoquées plus haut, cet appareil doit être installé conformément aux dispositions de l'actuelle réglementation IEE sur le Câblage, la Sécurité et la Santé (texte No 635 "Normes électriques sur le lieu de travail").

L'installation sera aussi conforme aux prescriptions des éditions actuelles de tous les principaux règlements nationaux. Une attention particulière sera prêtée aux normes relatives aux standards qui sont indiqués à continuation :

BS 5482 Section 2 Installations dans caravanes et domiciles non-permanents

PD 5482 Section 3 Installations dans embarcations

BSEN 1949 Installation de systèmes GPL à usage résidentiel dans les véhicules de loisirs

BSEN 721 Exigences de ventilation – Véhicules de loisirs

BS EN ISO 10239 2008 Small Craft, LPG Systems

IMPORTANT: Les instructions du fabricant ne doivent EN AUCUN CAS être préférées aux normes légales et supplanter celles-ci.

11.2- EMPLACEMENT DE L'INSTALLATION

Dans la mise en place du chauffe-eau, il sera tenu compte des contraintes suivantes : Le positionnement doit permettre de créer une sortie de fumées correcte.

Le chauffe-eau doit être posé sur une cloison verticale plane apte à supporter son poids.

Si le chauffe-eau est installé dans une pièce contenant une baignoire ou une douche, les commandes et la prise électrique devront être situées de telle sorte que l'utilisateur de la douche ou de la baignoire ne puisse pas les toucher. Les normes de câblage électrique actuelles de l'IEE et, en Écosse, les prescriptions électriques pour le BTP applicables en Écosse doivent être prises en compte.

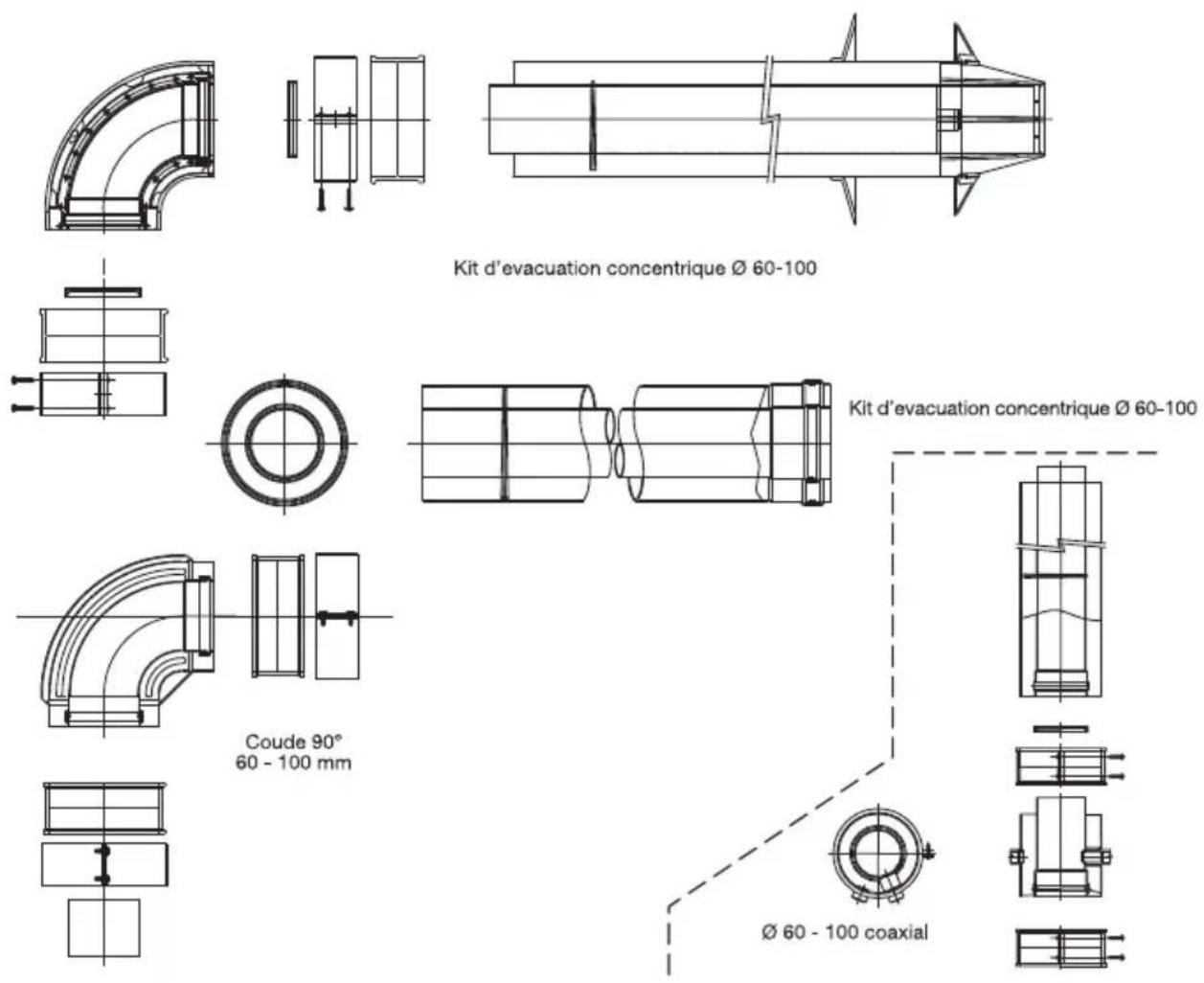

11.3- POSITIONNEMENT DU CONDUIT D'ÉVACUATION

Le chauffe-eau doit être installé de sorte que la sortie du conduit soit exposée à l'air extérieur.

Il est important que la position de la sortie permette une circulation libre de l'air à tout moment.

Il est essentiel de s'assurer que les produits de combustion évacués par le conduit ne reviennent pas dans la pièce ou le véhicule par un ventilateur, une fenêtre ouverte ou d'autres sources naturelles d'entrée d'air (autres conduits, etc.), à l'exception des portes.

Les écarts minimum à respecter entre la sortie et tout obstacle ou entrée d'air sont les suivants :

Directement sous une fenêtre ou évent ouvrable, etc 300mm

A côté d'une fenêtre ou évent ouvrable, etc 300mm

Sous une gouttière 75mm

Tuyau de descente des eaux 75mm

Angle intérieur ou extérieur 300mm

Lorsque la sortie est installée à un endroit accessible pour les enfants, les personnes âgées ou les personnes handicapées (à moins de 1,5 m des marches, du pont ou du sol), une protection adaptée au conduit doit être prévue.

Dans certaines conditions atmosphériques, une légère vapeur peut se dégager du conduit.

11.4- ÉCARTS MINIMAUX

Un espace libre minimum de 5 mm devant et sur les côtés du chauffe-eau doit être conservé. Un accès complet depuis le devant, par le biais d'une porte, doit être tou-tefois assuré pour les opérations de contrôle et d'entretien.

Pour le montage du conduit d'évacuation, un espace libre de 200 mm au-dessus du chauffe-eau est nécessaire.

Un espace minimum de 150 mm doit être laissé sous le chauffe-eau pour faciliter l'accès au robinet d'arrêt du gaz.

11.5- EXIGENCES DE VENTILATION

L'appareil Morco F-11E étant équipé d'un circuit de combustion étanche n'a pas besoin d'une ventilation de l'air de combustion.

11.6- ALIMENTATION ÉLECTRIQUE

Pour l'alimentation électrique, on utilisera une prise à trois fiches avec fusible de 3 ampères et une base sans interrupteur et avec couvercle (conformes dans les deux cas à la norme BS 1363) ou un isolateur bipolaire avec fusible de 3 ampères et un écart entre contacts de 3 mm à tous les pôles spécifique au chauffe-eau.

CET APPAREIL DOIT ÊTRE MIS À LA TERRE.

11.7- ALIMENTATION EN GAZ

Vérifier que le chauffe-eau est équipé pour le type de gaz qui va être utilisé. Vérifier que le régulateur dispose de la capacité suffisante pour assurer le maximum de chaleur tour en permettant le puisage en provenance de tout autre dispositif du système. Vérifier que la taille des canalisations et des raccords entre le régulateur et la carava-ne/véhicule est conçu de façon à limiter tout chute de pression maximale à 2,5 mbar. L'installation complète doit être testée pour vérifier la sûreté du gaz.

11.8- ALIMENTATION EN EAU

L'alimentation en eau froide doit fournir une pression de service minimale de 0,18 bar, mesurée à l'entrée d'eau froide du chauffe-eau. Chaque fois que cela sera possible, l'alimentation en eau froide du chauffe-eau devra être la première connexion sur l'alimentation générale, afin de minimiser la réduction du débit d'eau chaude lorsqu'un puisage d'eau froide est réalisé.

Le chauffe-eau est livré en plusieurs emballages :
- Chauffe-eau et crochet de suspension - Kit d'évacuation est livré en distinct emballage - Racords gaz et eau est livré en distinct emballage

12.2- CHOIX DE LA POSITION

Pour décider de l'endroit où installer le chauffe-eau, tenir compte des critères d'installation du chapitre 11 et des dimensions indiquées au chapitre 10.

12.3- DÉMONTAGE DE L'HABILLAGE

Démonter les sélecteurs de puissance et de température de l'eau.
Retirer la vis qui tient le capot en place (elle se trouve sur le devant, à côté du sélecteur de puissance).
Démonter l'habillage en le décrochant de ses attaches articulées supérieures.

12.4- MONTAGE AU MUR

Visser l'applique au mur et y suspendre le chauffe-eau. Un vissage supplémentaire peut être réalisé à travers le rail du châssis dans le bas du mur pour sécuriser l'installation pendant le transport ou l'usage routier.

12.5- CÂBLAGE

Avant de commencer tout travail d'installation, respecter toutes les précautions habituelles pour que l'alimentation électrique soit isolée. Le câblage du chauffe-eau sera réalisé en suivant les indications du paragraphe 11.6. Important : l'appareil doit être mis à la terre.

12.6- RACCORDEMENTS D'EAU DE GAZ

Les conduits d'eau et de gaz doivent être en cuivre. Ne pas monter des conduits plastique directement sur le chauffe-eau. Il est conseillé de tendre les tubes en cuivre sous le plancher de la caravane/véhicule avant de les raccorder à du plastique. Vérifier que les conduits de gaz sont conformes aux exigences du paragraphe 11.7. Éliminer toute limaille ou autres résidus des conduits.

Raccorder le chauffe-eau en utilisant les joints et les raccords fournis dans la poche d'accessoires.

Monter l'habillage sur l'appareil.

Poser les sélecteurs de puissance et de température.

12.7- SYSTÈME D'ÉVACUATION

Un kit d'évacuation horizontale est fourni avec le F-11E (pièce n° RSF003). Il existe d'autres options disponibles, y compris un kit d'évacuation vertical et d'autres variations du modèle horizontal. Veuillez nous consulter pour en savoir plus. Ne jamais utiliser un système d'évacuation qui n'a pas été spécifiquement approuvé pour cet appareil.

Le conduit horizontal doit être coupé au minimum à 100 mm ou peut être rallongé pour donner une longueur totale en ligne droite de 4 mètres. Des coudes sont disponibles mais chacun réduit la longueur utile de 0,8 m.

L'installation dans une caravane/véhicule n'exige en général que l'utilisation de la pièce n° RSF003.

Un collier extérieur en aluminium (pièce n° RSF063) il peut être fourni pour fixer le conduit d'évacuation au mur extérieur.

IMPORTANT:

Le montage de la sortie de fumées doit être réalisé en lui donnant une légère pente descendante afin d'empêcher l'entrée d'eau de pluie qui pourrait endommager le chauffe-eau.

Kit d'évacuation concentrique Ø 60-100 Kit d'évacuation concentrique Ø 60-100 Coude 90° 60 - 100 mm Ø 60 - 100 coaxial

Si la longueur du tube est égale ou inférieure à 1 mètre, mettre en place le dia - phragme (∅ intérieur 85 mm) fourni dans la pochette accessoires.

13.- INSTRUCTIONS DE MISE EN SERVICE

Avant la mise en service, vérifier que toute l'installation de gaz a été testée et se trouve dans de bonnes conditions.

IMPORTANT : Pour éviter l'endommagement de la vanne gaz, le test de sûreté du système doit uniquement être réalisé avec la vanne d'isolement sur le chauffe-eau en position fermée.

Toute la surpression applicable sans endommager l'appareil devra être apportée pour réaliser le test de sûreté.

13.1- RÉGLAGES

Le chauffe-eau sort d'usine réglé selon les indications de sa plaque signalétique. Aucun réglage n'est nécessaire et toute rupture des plombs est interdite, quelles que soient les circonstances.

13.2- CIRCUIT DE GAZ

Ouvrir l'entrée de gaz et vérifier l'absence de fuites en aval de la vanne d'isolement en utilisant un aérosol de détection.

13.3- CIRCUIT D'EAU

Examiner le circuit d'eau pour vérifier l'absence de fuites.

13.4- PREMIER DÉMARRAGE

Faire fonctionner le chauffe-eau en suivant les instructions des chapitres 2 et 3 de cette notice.

13.5- VÉRIFICATIONS FINALES

Ré-allumer et vérifier la sûreté gaz.

Réaliser un test de pression de gaz en fonctionnement afin de garantir une performance optimale.

13.6- INSTRUCTIONS POUR L'UTILISATEUR

Après avoir achevé la vérification du système, l'installateur doit encore :

• Remettre cette notice à l'usager et lui expliquer le fonctionnement du chauffe-eau.
• Faire la démonstration du fonctionnement du chauffe-eau.
• Expliquer le blocage (LOCK OUT) et la façon de remettre l'appareil en service.
• Insister sur l'importance de faire réaliser une révision annuelle par un technicien de service qualifié et compétent.
• Expliquer à l'usager comment procéder par temps de gel (vidange du circuit d'eau, coupure du gaz et de l'électricité). Expliquer les précautions à adopter afin d'éviter les dommages dus au gel.

Pour plus d'informations sur les notices, les prescriptions techniques, les pièces détachées, la formation sur le produit, etc., veuillez appeler MORCO au 00 44 1482 325456 ou nous contacter à l'adresse suivante. Nos techniciens certifiés sont à votre disposition.
