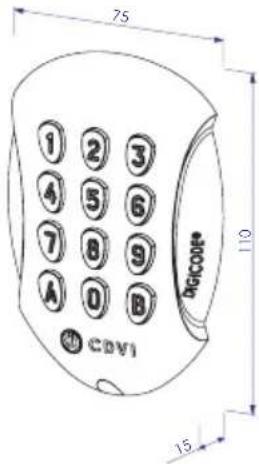

| Type de produit | Digicode extérieur avec électronique sécurisée (système d'alarme) |
| Marque | CDVI |
| Modèle | Galeo BT |
| Alimentation | 12V à 24V AC ou 12V à 48V DC (free voltage) |
| Consommation (3 relais actifs + clavier éclairé) | 12V AC : 166 mA, 24V AC : 82 mA, 12V DC : 195 mA, 24V DC : 105 mA, 48V DC : 54 mA |
| Dimensions du clavier | Hauteur : 75 mm, Largeur : 110 mm, Profondeur : 15 mm (environ) |
| Indice de protection (clavier) | IP64 |
| Résistance aux chocs (clavier) | IK10 (haute résistance au vandalisme) |
| Température de fonctionnement | -25°C à +70°C |
| Nombre de relais de commande | 3 relais (contact sec) |
| Nombre de codes d'accès | Jusqu'à 100 codes (programmables par l'utilisateur) |
| Longueur du code maître | 5 chiffres (12345 interdit) |
| Connectivité | Bluetooth (via application CDVI) |
| Application mobile | CDVI (Android 5+, iOS 8.1+) |
| Programmation | Intuitive, par clavier ou application Bluetooth |
| Matériau de la façade | Façade et touches métalliques |
| Distance max entre clavier et électronique | 10 mètres (câble fourni de 3 m, extension possible) |
| Type de câble préconisé pour extension | Câble 2 paires SYT1 8/10ème (AWG 20) |
| Alimentations préconisées | ADC335 ou BS60 |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs. |
| Montage recommandé | Sur surface plane pour éviter l'arrachement |
| Tension libre | Oui, accepte 12-24V AC ou 12-48V DC |
| Fonction horloge | Contact horloge pour ouverture libre (toutes touches comme bouton extérieur) |
FOIRE AUX QUESTIONS - Galeo BT CDVI
Questions des utilisateurs sur Galeo BT CDVI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système d'alarme au format PDF gratuitement ! Retrouvez votre notice Galeo BT - CDVI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Galeo BT de la marque CDVI.
MODE D'EMPLOI Galeo BT CDVI
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | |
| Varistance | Vis Torx® à tête fraisée (M4x10) | Clé mâle coudée pour vis Torx® (T20) | Cache vis | Vis cruciforme à tête fraisée (M4x30) | Cheville plastique | Passe fil | Passe fil | Plaque de fixation de l'électronique sécurisée | |
| GALEO | - 1 1 | 1 2 2 -- | |||||||
| Electronique sécurisée | 1 -- | - 2 2 2 2 1 |
2] MONTAGE
![CDVI Galeo BT - 2] MONTAGE - 1](/content/2026/04/637648/images/4fe8a80ec535ef1c56f36903bcea479e3d4f1cb7add3cb8f1ea5c7287555dd29.jpg)

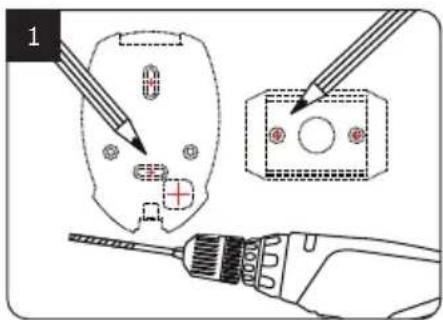

Vérifiez la distance entre le GALEO et son électronique sécurisée (Voir page 9 «Rappels et préconisations»). A l'aide de la plaque de fixation de l'électronique sécurisée et du GALEO, prenez les marques et percez les 2 trous de fixation (forêt ∅ 5 mm et profondeur minimum = 35 mm) ainsi que l'ouverture pour le passage du câble électrique destiné au clavier.
![CDVI Galeo BT - 2] MONTAGE - 2](/content/2026/04/637648/images/e870dbe00cf6efcf74bfb8292e8c90b9e35d11eb2a09e81d6c1ac457f20745f4.jpg)


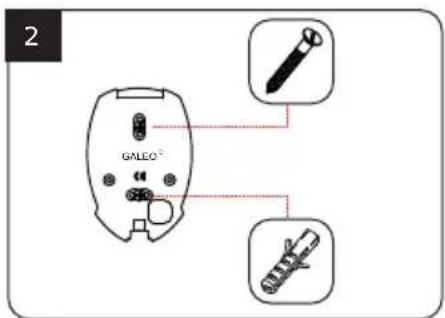

2 GALEOPositionnez les 2 chevilles plastiques dans les trous. Puis fixez le fond du GALEO sur le support de votre choix, à l'aide des vis cruciformes à têtes fraisées.
![CDVI Galeo BT - 2] MONTAGE - 3](/content/2026/04/637648/images/a063b1f1f6715cd27cf8310a423412d278bfdeeaa6bd779b7225cf38a157e98c.jpg)


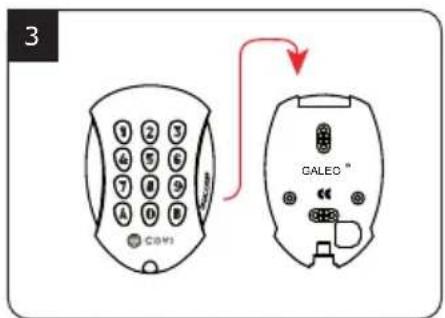

3 CALEO"Passez le câble électrique du GALEO dans son ouverture et fixez le à son support par le haut avec le crochet supérieur.
![CDVI Galeo BT - 2] MONTAGE - 4](/content/2026/04/637648/images/620b597e381c9e42fe28f7bb9785dc88062136babf35226013b9e99c2d2314fb.jpg)


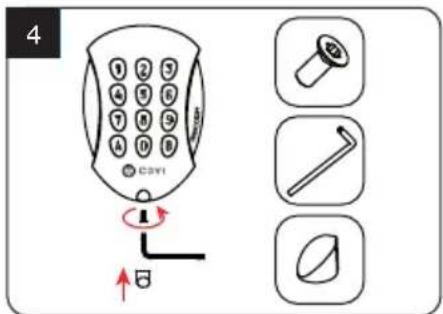

4 C3V1Bloquez le GALEO sur son support par l'intermédiaire de la vis TORX et de son outil spécifique (clé mâle coudée). Pour finaliser le montage de ce produit, placez le cache-vis.
![CDVI Galeo BT - 2] MONTAGE - 5](/content/2026/04/637648/images/2d8dadcff6c0c22437780a84a5608b20836cdd30b42c2a442040a6dd49136840.jpg)

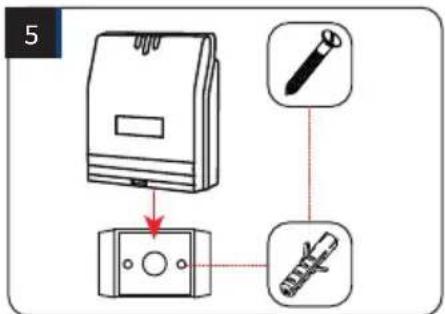

Positionnez les 2 chevilles plastiques dans les trous. Puis fixez la plaque de fixation de l'électronique sécurisée sur la surface de votre choix, à l'aide des vis cruciformes à têtes fraisées. Venez ensuite placer l'électronique sécurisée sur son support.
![CDVI Galeo BT - 2] MONTAGE - 6](/content/2026/04/637648/images/5e409b9ff0dc346a75f1cb283af2f6938bdf6b9dd87b31208cb85629a5569a1b.jpg)

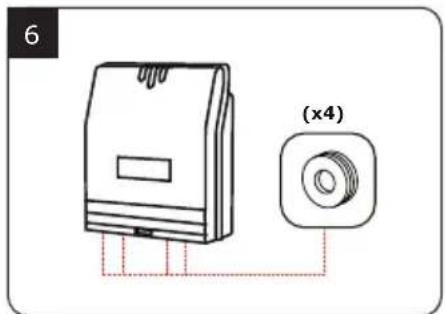

Glissez les passe-fils de l'électronique sécurisée et passez les fils. Faites vos branchements. Lors de cette opération, n'oubliez pas de placer la varistance (Voir page 9 «Rappels et préconisations»).

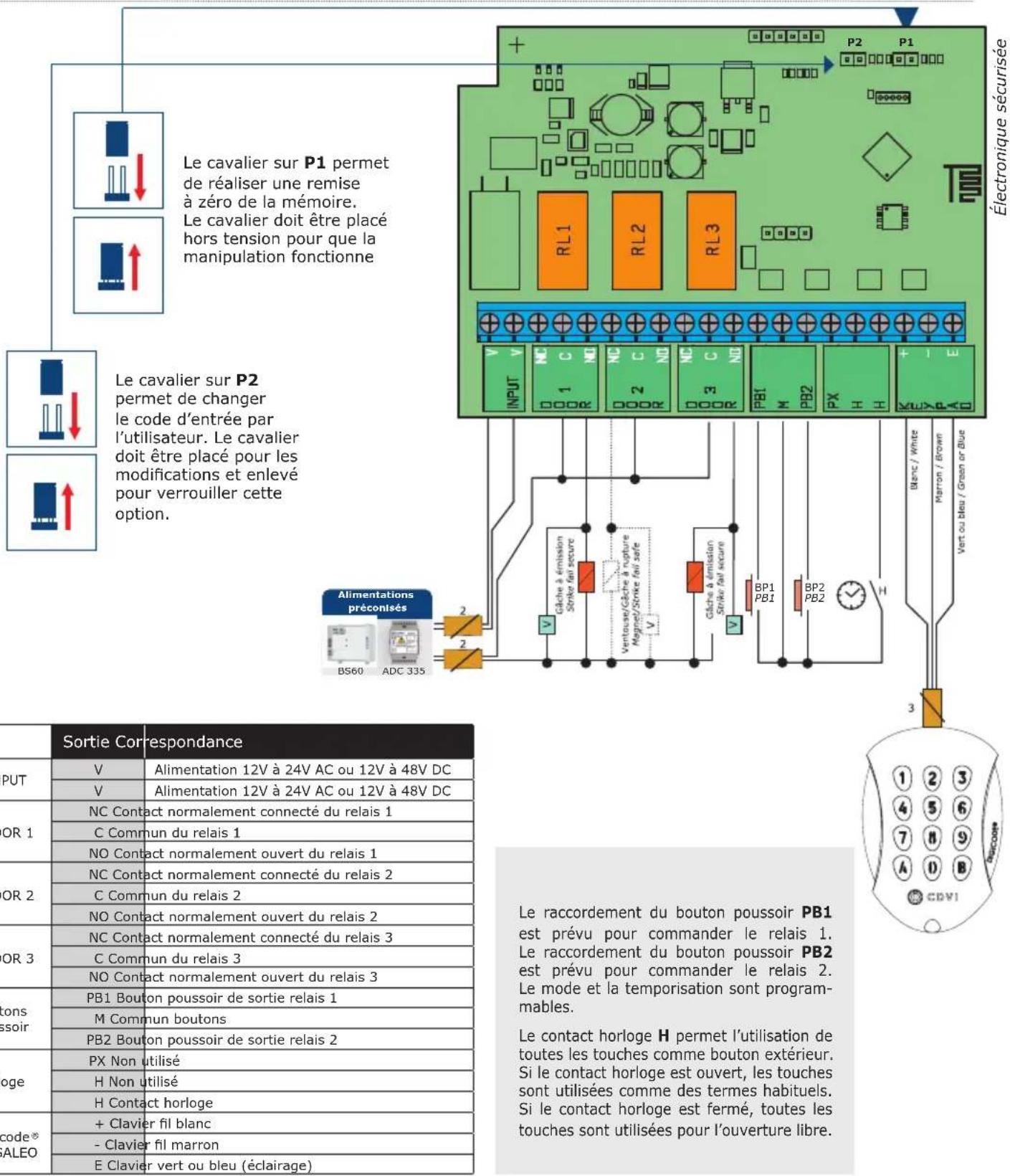

3] SCHÉMA DE RACCORDEMENTS GALEO 3 RELAIS
![CDVI Galeo BT - 2] MONTAGE - 7](/content/2026/04/637648/images/486f9e56dddcd0527dc7e2738e63e7cd9978ab1ed4281a7ee184e1eda9fd5d58.jpg)
Le contact horloge H permet l'utilisation de toutes les touches comme bouton extérieur. Si le contact horloge est ouvert, les touches sont utilisées comme des termes habituels. Si le contact horloge est fermé, toutes les touches sont utilisées pour l'ouverture libre.

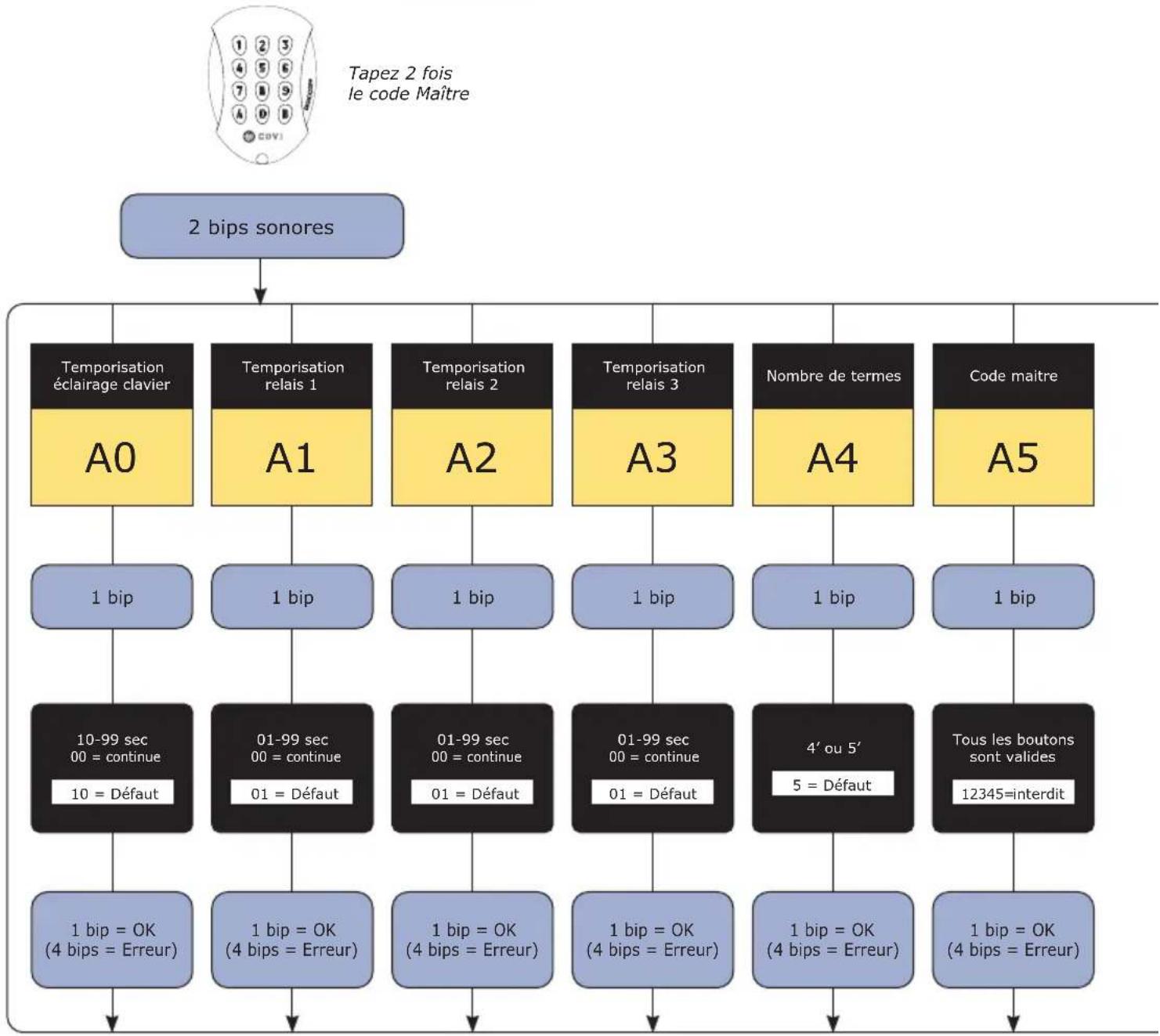

4] SCHÉMA DE PROGRAMMATION
![CDVI Galeo BT - 2] MONTAGE - 9](/content/2026/04/637648/images/73096147245f3d1a8bf3e78cc8c724eeaec574ec623e2b2a1e6bf6b4e7eb3f1d.jpg)
RAPPEL
GALEO 3 Relais
Relais 1 : Du rang 00 au rang 59,
Relais 2 : Du rang 60 au rang 79.
Relais 3 : Du rang 80 au rang 99.

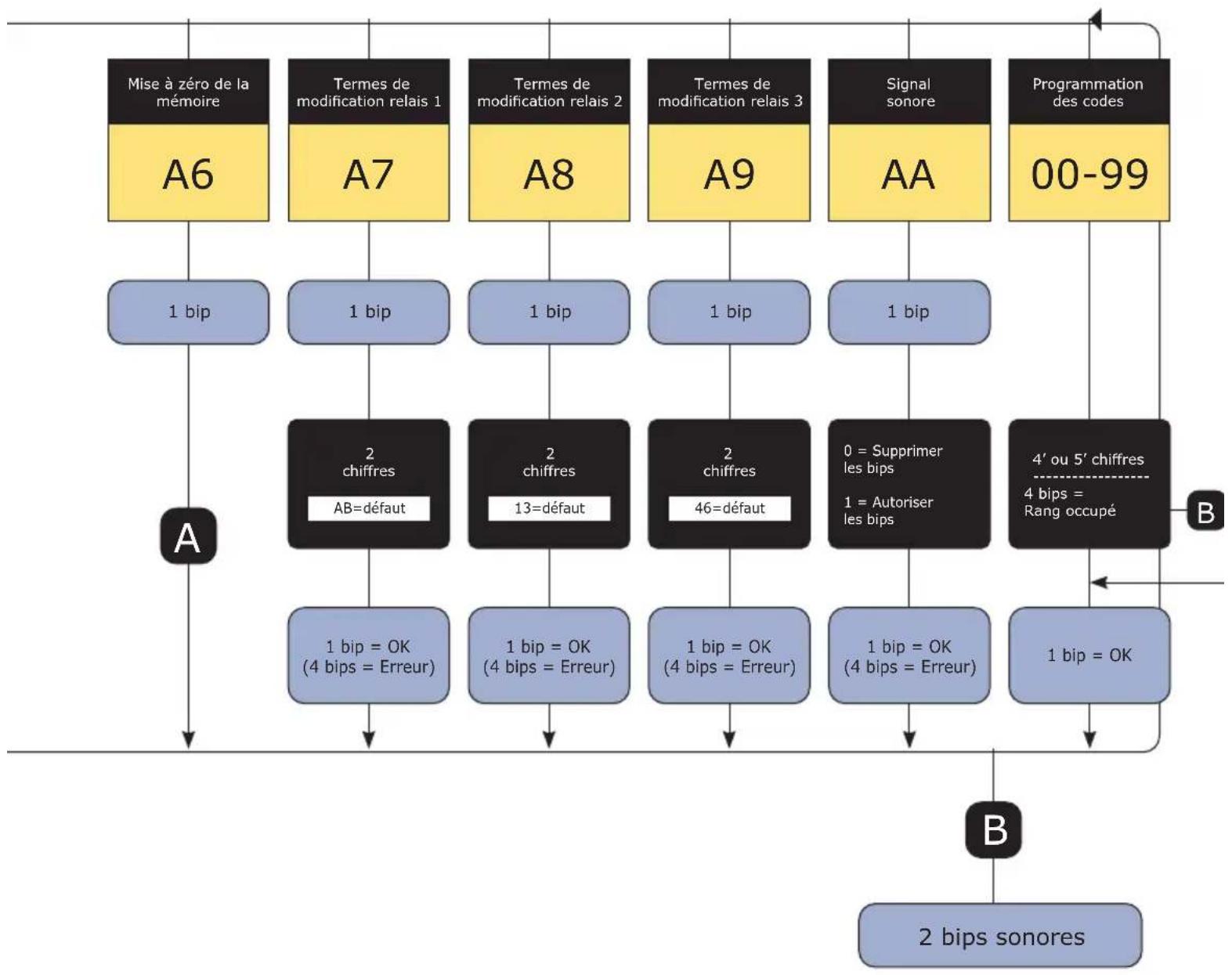

La distance de câblage entre le GALEO et l'électronique sécurisée doit être au maximum de 10 m. Attention de ne pas passer vos fils à proximité de câbles «Courant fort» (ex: 230 V AC).
Câbles préconisés entre le GALEO et l'électronique sécurisée :
Pour une extension du câble 3 mètres fourni, privilégiez un câble 2 paires (4 fils) SYT1 8/10ème (AWG 20).
Alimentations préconisées : ADC335 ou BS60
Montage : Afin d'optimiser la fixation du GALEO et de prévenir les tentatives d'arrachement, privilégiez les surfaces planes.
7] PROGRAMMATION
A. PREMIÈRE UTILISATION OU APRÈS RAZ
- Mettez sous tension le système :
Sur l'électronique sécurisée :
- la LED verte s'allume
- puis la LED rouge
- puis la LED verte et rouge clignotent
Sur le clavier :
- 1 bip sonore est émis
-
le clavier s'éclaire et clignote
-
Saisissez 2 fois un même code pour le code maître (seulement 5 termes).
Le code 12345 est interdit en code maître
- Le clavier arrête de clignoter
- À la fin de la 1ère saisie du code maître, le clavier s'éteint puis s'allume
- Saisissez une 2ème fois le code maître
- Si les deux codes maîtres saisis sont identiques, 2 bips sonores sont émis. Sinon attendez que le lecteur se remette à clignoter pour ressaisir les codes maîtres (environ 10 secondes)
- Une entrée en mode programmation
- Configurez le système avec le menu programmation
- Pour sortir de programmation, appuyez sur la touche B
B. REMISE À ZÉRO DE LA MÉMOIRE
Première possibilité voir schéma de programmation A6 (page 6), seconde possibilité :
- Coupez l'alimentation et positionnez un cavalier sur P1 (page 5).
GALEO 4.0 Bluetooth Digicode® extérieur avec électronique sécurisée
2. Rétablissez l'alimentation :
Sur l'électronique sécurisée :
- LED rouge fixe pendant la remise à zéro
- LED rouge et verte clignote en attendant la saisie du nouveau code maître
Sur le clavier :
- 6 bips courts sonores sont émis pendant la remise à zéro suivi d'un bip long
-
L'éclairage du clavier clignote en attendant la saisie du nouveau code maître
-
Retirez le cavalier sur P1.
- Le code maître et tous les codes sont effacés. Les valeurs par défaut sont rétablies
- Reprenez à l'étape A
C. REMISE À ZÉRO DU CODE MAÎTRE
En fonctionnement normal, positionnez un cavalier en P.
Attendre que le clavier clignote pour saisir un nouveau code maître
Sur l'électronique déportée :
- LED rouge fixe pendant la remise à zéro du code maître
- Puis LED verte clignotante
Sur le clavier :
- 3 bips courts sonores sont émis pendant la remise à zéro du code maître suivi d'un bip long sonore
- L'éclairage du clavier clignote en attendant la saisie du nouveau code maître
D. CHANGEMENT DU CODE D'ENTRÉE PAR L'UTILISATEUR
L'autorisation de changement de code par l'utilisateur est déterminée par le positionnement du cavalier P2. (Otez le cavalier pour interdire le changement de code et placez le cavalier pour autoriser le changement).
- Composez le code utilisé actuellement
-
Le relais d'ouverture est commandé. 1 bip sonore est émis
-
Tapez immédiatement les 2 termes du code de modification
-
Relais 1, par défaut : A et B
- Relais 2, par défaut: 1 et 3
- Relais 3, par défaut: 4 et 6
-
Un bip sonore est émis pour autoriser le changement
-
Composez le nouveau code d'ouverture
- 2 bips sonores confirment la validation du nouveau code et le retour à un fonctionnement normal
- Vérifiez la mémorisation du nouveau code en le composant
Merci pour l'achat de ce produit et pour la confiance que vous accordez à notre entreprise.
1] PRÉSENTATION DU PRODUIT
■Digicode ^® extérieur - IP64 (clavier)
- Façade et touches métalliques - Haute résistance au vandalisme
■ Électronique sécurisée
- Commande et intelligence déportée en milieu protégé et raccordée au clavier
- par un câble de 3m fourni
■ Raccordement plug'n'play
- Tension libre « free voltage » :
- 12V -> 24VAC / 12V -> 48VDC
- 3 relais de commande
■ Programmation intuitive
- Standard CDVI jusqu'à 100 codes d'accès directement paramétrables par l'utilisateur
Design
- Faible encombrement & extra plat
■ Ergonomique
- Touches lumineuses et signalisation sonore
■ Programmation par défaut
- Pas de code maître par défaut (sortie d'usine), seulement 5 termes.
■ 2 installations possibles
- Fonctionnement de la BOXCODE uniquement avec l'app CDVI
- Fonctionnement de la BOXCODE avec l'app CDVI ou le Digicode ^® TMGALEO

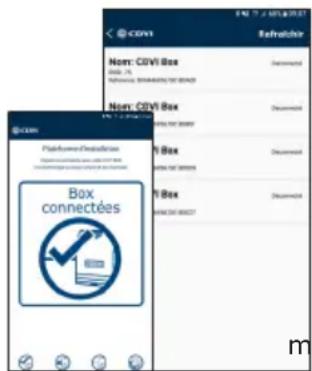

L'APPLICATION
Une application simple et rapide d'utilisation.
Vous avez la possibilité d'ajouter les utilisateurs directement via votre Smartphone avec la connexion Bluetooth.
L'application est accessible sur Android (à partir d'Android 5) et IOS (à partir de IOS 8.1)
Ci-dessous les 6 étapes de programmation :
- Cliquez sur box connectées et sélectionnez votre box

Entrez le code maître lors de la 1ère utilisation ou connexion

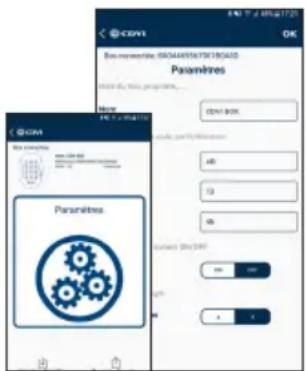

- Changez
le nom de la box

Digicode® extérieur avec électronique sécurisée

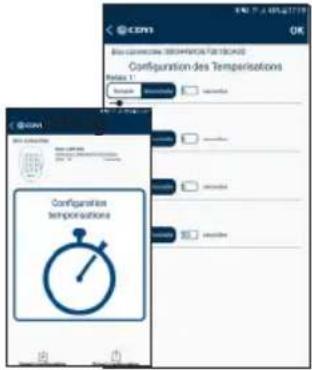

- Configurez les temporisations

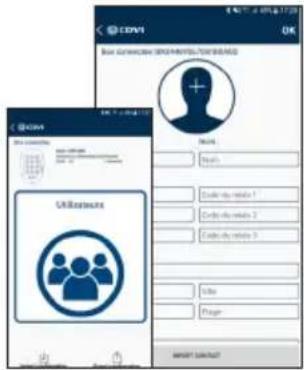

- Créez une fiche
utilisateur

- Ouvrez la porte à l'aide du bouton
| AC | 166 mA82 mA- | |
| DC | 195 mA 105 mA54 mA |
1] MITGELIEFERTE BAUTEILE
