| Type de produit | Oscilloscope analogique 40 MHz |
| Marque et modèle | HAMEG HM400 |
| Bande passante (-3 dB) | DC à 40 MHz (5 mV/div à 20 V/div) ; DC à 10 MHz (1 mV/div à 2 mV/div) |
| Temps de montée (calculé) | < 8,75 ns (5 mV/div à 20 V/div) ; < 35 ns (1 mV/div à 2 mV/div) |
| Coefficients de déviation | 1 mV/div à 20 V/div en séquence 1-2-5, ±3% à ±5% ; variable jusqu'à 50 V/div |
| Base de temps | 100 ns/div à 0,2 s/div en séquence 1-2-5, ±3% ; expansion x10 jusqu'à 10 ns/div |
| Impédance d'entrée | 1 MΩ // 15 pF |
| Tension d'entrée maximale | 400 V (DC + crête AC) |
| Modes de déclenchement | Automatique avec détection crête, normal ; sources : CH1, CH2, secteur, externe ; couplages AC, DC, LF, TV |
| Affichage | Tube cathodique 8 x 10 div, tension d'accélération 2 kV |
| Testeur de composants | Tension de test 7 Vrms, courant 7 mArms, fréquence 50 Hz |
| Mémoires de configuration | 6 configurations (Save/Recall) |
| Sortie Probe Adjust | Signal carré 1 kHz ou 1 MHz, 0,2 Vcc, temps de montée <5 ns |
| Alimentation | 105-253 V, 50/60 Hz ±10%, CAT II |
| Consommation | Environ 30 W à 230 V/50 Hz |
| Dimensions (L x H x P) | 285 x 125 x 380 mm |
| Poids | 4,8 kg |
| Sécurité | Conforme EN 61010-1, CAT I, degré de pollution 2 |
| Entretien et nettoyage | Nettoyer avec un chiffon humide (eau + 1% détergent) ; pour l'écran, utiliser eau ou éther de pétrole ; ne pas laisser pénétrer de liquide |
| Réparabilité | Service après-vente HAMEG, numéro RMA requis avant retour |
| Accessoires fournis | 2 sondes 1:1/10:1 (HZ154), cordon secteur, notice d'utilisation |
FOIRE AUX QUESTIONS - HM400 HAMEG
Questions des utilisateurs sur HM400 HAMEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Oscilloscope au format PDF gratuitement ! Retrouvez votre notice HM400 - HAMEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HM400 de la marque HAMEG.
MODE D'EMPLOI HM400 HAMEG
mit den folgenden Bestimmungen / with applicable regulations / avec les directives suivantes
EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE
Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC Directive des équipements basse tension 73/23/CEE amendée par 93/68/CEE
Angewendete harmonisierte Normen / Harmonized standards applied / Normes harmonisées utilisées:
Sicherheit / Safety / Sécurité: EN 61010-1:2001 (IEC 61010-1:2001) Überspannungskategorie / Overvoltage category / Catégorie de surtension: II Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2
Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique
EN 61326-1/A1 Störaussendung / Radiation / Emission: Tabelle / table / tableau 4; Klasse / Class / Classe B.
mit den folgenden Bestimmungen / with applicable regulations / avec les directives suivantes
EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE
Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC Directive des équipements basse tension 73/23/CEE amendée par 93/68/CEE
Angewendete harmonisierte Normen / Harmonized standards applied / Normes harmonisées utilisées:
Sicherheit / Safety / Sécurité: EN 61010-1:2001 (IEC 61010-1:2001) Überspannungskategorie / Overvoltage category / Catégorie de surtension: II Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2
Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique
EN 61326-1/A1 Störaussendung / Radiation / Emission: Tabelle / table / tableau 4; Klasse / Class / Classe B.
mlt / with / avec / con:
Optionen / Options / Options / Opciones:
mit den folgenden Bestimmungen / with applicable regulations / avec les directives suivantes / con las siguientes directivas:
EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE Directiva EMC 89/336/CEE enmendada por 91/263/CEE, 92/31/CEE
Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC Directive des equipements basse tension 73/23/CEE amendée par 93/68/CEE Directiva de equipos de baja tensión 73/23/CEE enmendada por 93/68/EWG
Angewendete harmonisierte Normen / Harmonized standards applied / Normes harmonisées utilisées / Normas armonizadas utilizadas:
Sicherheit / Safety / Sécurité / Seguridad:
EN 61010-1:2001 (IEC 61010-1:2001) Messkategorie / Measuring category / Catégorie de mesure: I
Verschmutzungsgrad / Degree of pollution / Degré de pollution / Nivel de polución: 2
Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique / Compatibilitad electromagnética:
EN 61326-1/A1: Störaussendung / Radiation / Emission: Tabelle / table / tableau 4; Klasse / Class / Classe / classe B.
Störfestigkeit / Immunity / Imunitee / inmunidad: Tabelle / table / tableau / tabla A1.
EN 61000-3-2/A14: Oberschwingungsströme / Harmonic current emissions / Émissions de courant harmonique / emisión de corrientes armónicas: Klasse / Class / Classe / clase D.
EN 61000-3-3: Spannungsschwankungen u. Flicker / Voltage fl actuations and flicker / Fluctuations de tension et du flicker / fluctuaciones de tensión y fl icker.
Datum / Date / Date / Fecha 01. 06. 2007 Unterschrift / Signature / Signatur / Signatura
Asmussen
mit den folgenden Bestimmungen / with applicable regulations / avec les directives suivantes
EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE
Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC Directive des équipements basse tension 73/23/CEE amendée par 93/68/CEE
Angewendete harmonisierte Normen / Harmonized standards applied / Normes harmonisées utilisées:
Sicherheit / Safety / Sécurité: EN 61010-1:2001 (IEC 61010-1:2001) Überspannungskategorie / Overvoltage category / Catégorie de surtension: II Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2
Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique
EN 61326-1/A1 Störaussendung / Radiation / Emission: Tabelle / table / tableau 4; Klasse / Class / Classe B.

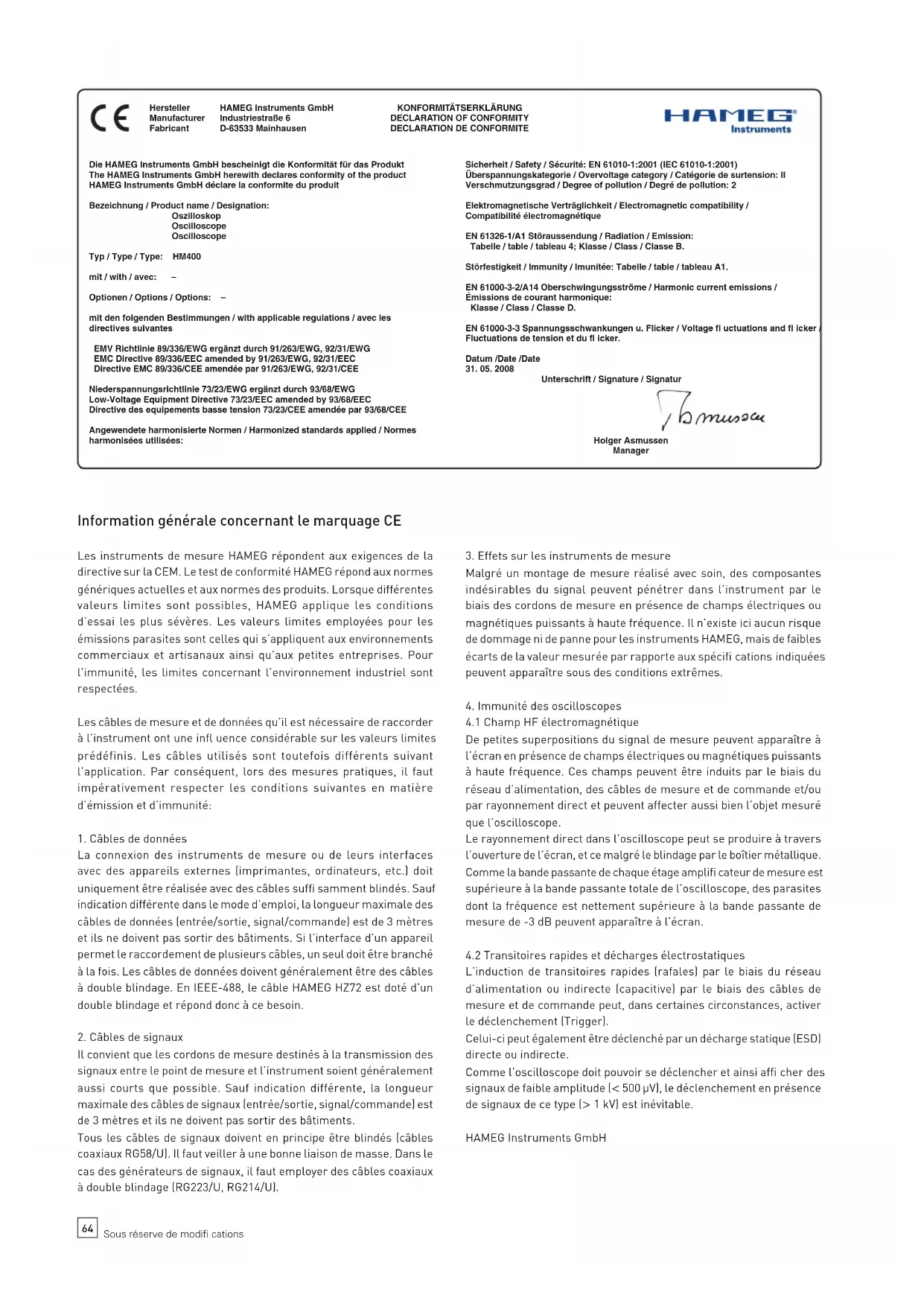

Information générale concernant le marquage CE
Les instruments de mesure HAMEG répondent aux exigences de la directive sur la CEM. Le test de conformité HAMEG répond aux normes génériques actuelles et aux normes des produits. Lorsque différentes valeurs limites sont possibles, HAMEG applique les conditions d'essai les plus sévères. Les valeurs limites employées pour les émissions parasites sont celles qui s'appliquent aux environnements commerciaux et artisanaux ainsi qu'aux petites entreprises. Pour l'immunité, les limites concernant l'environnement industriel sont respectées.
Les câbles de mesure et de données qu'il est nécessaire de raccorder à l'instrument ont une influence considérable sur les valeurs limites prédéfinis. Les câbles utilisés sont toutefois différents suivant l'application. Par conséquent, lors des mesures pratiques, il faut impérativement respecter les conditions suivantes en matière d'émission et d'immunité:
1. Câbles de données
La connexion des instruments de mesure ou de leurs interfaces avec des appareils externes (imprimantes, ordinateurs, etc.) doit uniquement être réalisée avec des câbles suffi samment blindés. Sauf indication différente dans le mode d'emploi, la longueur maximale des câbles de données (entrée/sortie, signal/commande) est de 3 mètres et ils ne doivent pas sortir des bâtiments. Si l'interface d'un appareil permet le raccordement de plusieurs câbles, un seul doit être branché à la fois. Les câbles de données doivent généralement être des câbles à double blindage. En IEEE-488, le câble HAMEG HZ72 est doté d'un double blindage et répond donc à ce besoin.
2. Câbles de signaux
Il convient que les cordons de mesure destinés à la transmission des signaux entre le point de mesure et l'instrument soient généralement aussi courts que possible. Sauf indication différente, la longueur maximale des câbles de signaux (entrée/sortie, signal/commande) est de 3 mètres et ils ne doivent pas sortir des bâtiments.
Tous les câbles de signaux doivent en principe être blindés (câbles coaxiaux RG58/U). Il faut veiller à une bonne liaison de masse. Dans le cas des générateurs de signaux, il faut employer des câbles coaxiaux à double blindage (RG223/U, RG214/U).
3. Effets sur les instruments de mesure
Malgré un montage de mesure réalisé avec soin, des composantes indésirables du signal peuvent pénétrer dans l'instrument par le biais des cordons de mesure en présence de champs électriques ou magnétiques puissants à haute fréquence. Il n'existe ici aucun risque de dommage ni de panne pour les instruments HAMEG, mais de faibles écarts de la valeur mesurée par rapporte aux spécifi cations indiquées peuvent apparaître sous des conditions extrêmes.
4. Immunité des oscilloscopes
4.1 Champ HF électromagnétique
De petites superpositions du signal de mesure peuvent apparaître à l'écran en présence de champs électriques ou magnétiques puissants à haute fréquence. Ces champs peuvent être induits par le biais du réseau d'alimentation, des câbles de mesure et de commande et/ou par rayonnement direct et peuvent affecter aussi bien l'objet mesuré que l'oscilloscope.
Le rayonnement direct dans l'oscilloscope peut se produire à travers l'ouverture de l'écran, et ce malgré le blindage par le boîtier métallique. Comme la bande passante de chaque étage amplifi cateur de mesure est supérieure à la bande passante totale de l'oscilloscope, des parasites dont la fréquence est nettement supérieure à la bande passante de mesure de -3 dB peuvent apparaître à l'écran.
4.2 Transitoires rapides et décharges électrostatiques
L'induction de transitoires rapides (rafales) par le biais du réseau d'alimentation ou indirecte (capacitive) par le biais des câbles de mesure et de commande peut, dans certaines circonstances, activer le déclenchement (Trigger).
Celui-ci peut également être déclenché par un décharge statique (ESD) directe ou indirecte.
Comme l'oscilloscope doit pouvoir se déclencher et ainsi affi cher des signaux de faible amplitude (< 500 μV), le déclenchement en présence de signaux de ce type (> 1 kV) est inévitable.
Information générale concernant le marquage CE 64
HM400 Oscilloscope analogique 40 MHz 66
Caractéristiques techniques 67
Remarques importantes 68
| Symboles | 68 |

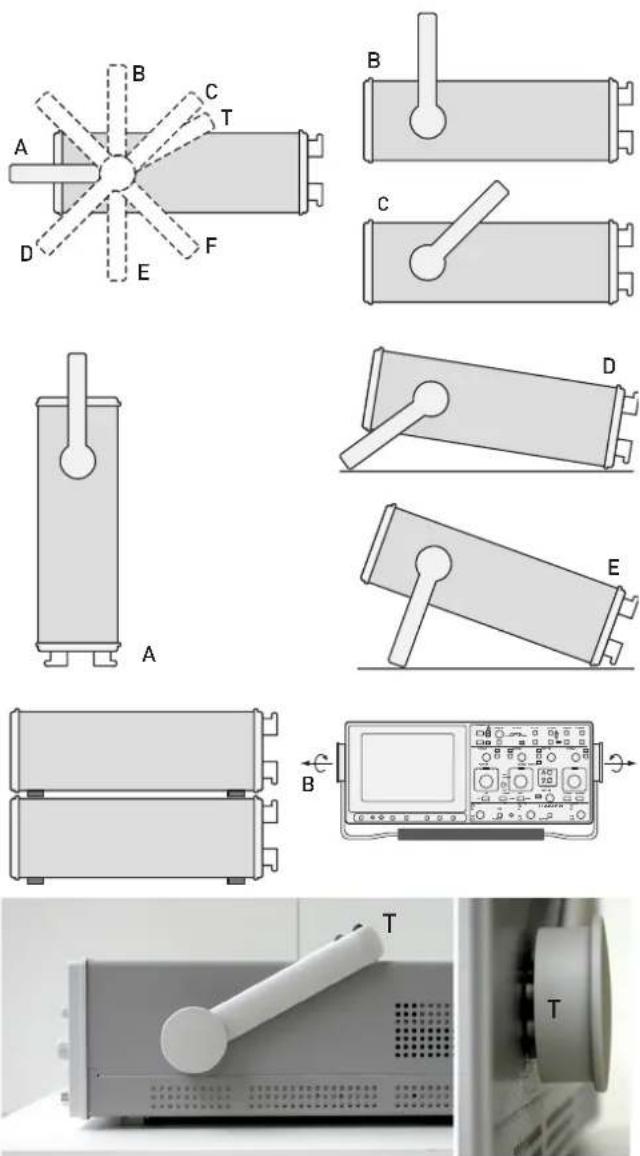

| Mise en place de l’appareil 68 | |
| Sécurité | 68 |
| Conditions de fonctionnement 68 | |
| Garantie et réparation 69 | |
| CAT I 69 | |
| Domaine d’application 69 | |
| Conditions ambiantes 69 | |
| Entretien | 69 |
| Circuit de protection 69 | |
| Tension du réseau 69 |
Description sommaire des éléments de commande 70
| Principes généraux | 72 |
| Visualisation de signaux | 72 |
| Mesure d'amplitude | 72 |
| Mesures de temps | 72 |
| Application du signal | 72 |
| Mise en route et préréglages | 73 |
| Rotation de trace | 74 |
| Utilisation et réglage des sondes | 74 |
| Réglage 1kHz | 74 |
| Réglage 1MHz 74 |
| Mode de fonctionnement des amplificateurs | |
| verticaux | 74 |
| Mode XY | 75 |
| Mesure de différence de phase en mode double trace | 75 |
| Déclenchement et balayage | 75 |
| Déclenchement automatique crête | 75 |
| Déclenchement normal | 76 |
| Pente de déclenchement | 76 |
| Couplage de déclenchement | 76 |
| TV Déclenchement sur signaux vidéo | 76 |
| Déclenchement trame | 76 |
| Déclenchement ligne | 76 |
| Déclenchement secteur | 77 |
| Déclenchement externe | 77 |
| Indicateur de déclenchement | 77 |

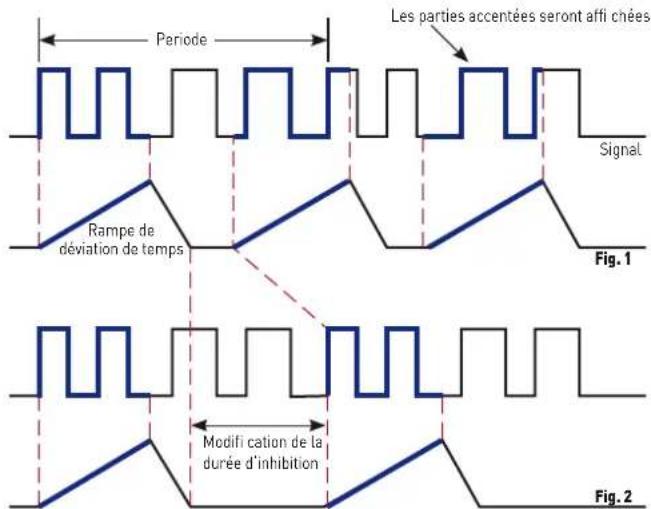

| Réglage de la durée d'inhibition (HOLD OFF) | 77 |
AUTOSET 78
Testeur de composants 78 Tests sur circuit 79

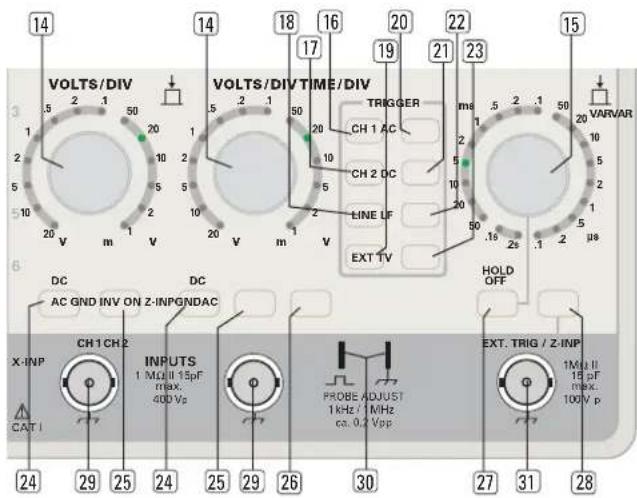

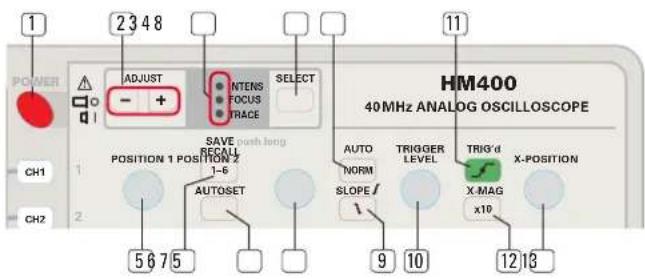

| Description des éléments de commande | 79 | |
| 1 | POWER | 79 |
| 2 | ADJUST - / + | 79 |
| 3 | Indication LEDs | 79 |
| 4 | SELECT | 79 |
| 5 | POSITION 1 + POSITION 2 | 79 |
| 6 | SAVE / RECALL | 80 |
| 7 | AUTOSET | 80 |
| 8 | AUTO / NORM - Touche et LED | 80 |
| 9 | SLOPE - Touche et LED | 80 |
| 10 | TRIGGER LEVEL - Bouton | 80 |
| 11 | TRIG'D - LED | 80 |
| 12 | X-MAG/x10 - Touche x10 avec LED | 80 |
| 13 | X-POSITION | 80 |
| 14 | VOLTS/DIV - 2 boutons (CHI + CH2) | 80 |
| 15 | TIME/DIV - BOUTON | 81 |
| 16 | CH I - touche avec LED | 81 |
| 17 | CH II - touche avec LED | 81 |
| 18 | LINE - touche avec LED | 81 |
| 19 | EXT - touche avec LED | 81 |
| 20 | AC - touche avec LED | 81 |
| 21 | DC - touche avec LED | 81 |
| 22 | LF - touche avec LED 81 | |
| 23 | TV - touche avec LED | 81 |
| 24 | DC/AC - touche avec LED pour la voie 1 et 2 | 81 |
| 25 | GND - touche avec LED pour la voie 1 et 2 | 82 |
| 26 | INV - touche avec LED pour la voie II | 82 |
| 27 | HOLD -OFF/ON - touche avec LED | 82 |
| 28 | Z-INP - touche avec LED | 82 |
| 29 | INPUT CH1 + CH2 - 2 prises BNC | 82 |
| 30 | PROBE ADJUST ∥ - contact | 82 |
| PROBE ADJUST ∥ - contact | 82 | |
| 31 | EXT.TRIG/Z-INP - prise BNC | 82 |
| 32 | Touches Modes avec diverses fonctions et LEDs | 82 |
| 33 | COMPONENT TESTER | 83 |

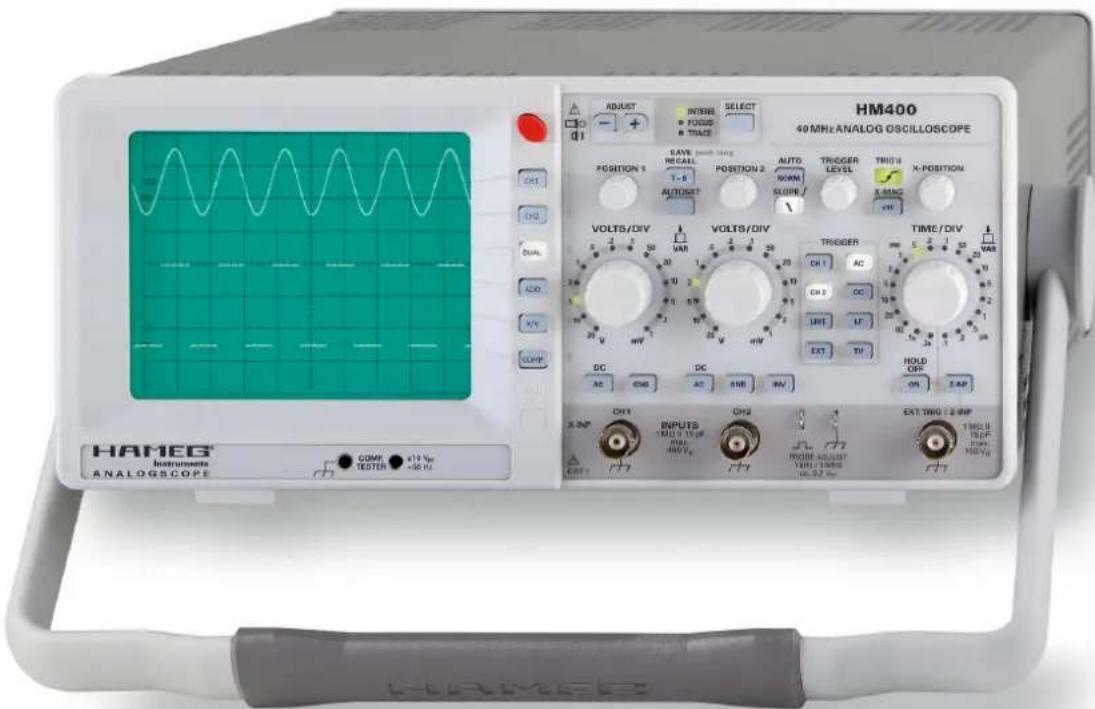

Oscilloscope analogique 40MHz
HM400
impulsionnel
Signal vidéo avec un 2ème déclenchement
Caractéristiques d'une diode Zener en mode testeur de composants
√ La référence dans sa catégorie pour la gamme de tension d'entrée et la sensibilité
☑2 voies avec coefficients de déviation de 1mV/div....20V/div., variable jusqu'à 50V/div.
☑Base de temps : 0,2s/div....100ns/div., Jusqu'à 10 ns/div. en expansion par 10
Amplificateurs de mesure à faible bruit pour une reproduction parfaite des impulsions et une suroscillation minimale
Déclenchement stable de 0...50MHz à partir d'une hauteur de signal crête à crête de 0,5div. (jusqu'à 80MHz à 1div.)
☑Autoset, 6 mémoires de configuration de l'appareil avec le mode Save/Recall
☑ Mode de fonctionnement Yt et XY avec entrée Z pour la modulation d'intensité
☑Testeur de composants pour la visualisation des caractéristiques des composants (Mesures bipolaires)
☑ Faible consommation d'énergie, silencieux, pas de ventilateur
Oscilloscope analogique 40 MHz HM400
Caractéristiques à 23°C après une période de chauffe de 30 minutes
Déviation verticale
| Mode de fonctionnement : voie 1 ou 2 seule |
| voie 1 et 2 alternées ou decoupées |
| Somme ou différence des voies 1 et 2 |
Mode Inversé : voie 2
Mode XY : voie 1 (X) voie 2 (Y)
Bande passante (-3dB) :
| DC, 5 mV/div....20V/div. : 0...40 MHz |
| AC, 5 mV/div....20 V/div. : 2 Hz...40 MHz |
| DC, 1 mV/div....2 mV/div. : 0...10 MHz |
| AC, 1 mV/div....2 mV/div. : 2 Hz...10 MHz |
| Temps de montée (calculé) : <35 ns [1 mV/div....2 mV/div.] |
| <8,75 ns [5 mV/div....20 V/div.] |
| Coefficient de déviation : Séquence 1-2-5 |
| ± 5% [1 mV/div....2 mV/div.] |
| ± 3% [5 mV/div....20 V/div.] |
| Variable (non calibré) : > 2,5:1 jusqu'à 50 V/div |
Impédance d'entrée : 1MΩ II 15 pF
Couplage d'entrée : DC, AC, GND [masse]
| Tension d'entrée max. : | 400V [DC + crete AC] |
Déclenchement
| Automatique : | En liaison avec la détection de crête et le niveau de déclenchement |
Hauteur minimale du signal 0,5div
Gamme de fréquence 5 Hz...50 MHz
Plage de niveau de contrôle De crête- à crête+
Normal (sans crête) :
Hauteur minimale du signal 0,5div
Gamme de fréquence 0...50MHz
Plage de niveau de contrôle -10div....+10div.
Flanc : positif ou négatif
| Source : | voie 1 ou 2, secteur, externe |
| Couplage : | AC (5Hz...80MHz), DC (0...80MHz),LF (0...1,5 kHz) |
Affichage du déclenchement : LED
Signal externe :
Impédance d'entrée : 1MO II 15pF
| 2ème déclenchement : | 0,3 Vcc ≤5 V,DC (0...50 MHz), AC (20 Hz...50 MHz) |
Tension d'entrée max.: 100 V (DC + crête AC)
Séparateur actif synchro TV : trames et lignes ; +/-
Déviation horizontale
| Base de temps : | 100 ns/div....0,2 s/div. (Séquence 1-2-5) |
Précision : ± 3 %
Variable (non calibré) : > 2,5:1 à > 1,25 s/div.
En expansion par 10 : jusqu'à 10 ns/div.
Précision : ± 5 %
Hold Off : jusqu'à 10:1 (variable)
XY
Bande passante ampli X. 0...2,5 MHz (-3 dB)
Différence de phase X-Y < 3°: < 120 kHz
Commandes / Readout / réglages
Manuel : depuis les commandes de la face avant
et boutons
Mode Autoset : réglage automatique des paramètres
Mode Save et Recall : pour 6 configurations
Testeur de composants
Tension de test : 7V rms (en cieruit ouvert)
Courant de test : 7 mA rms (en court circuit)
Fréquence de test : env. 50 Hz
Branchement : 2 prises 4 mm pour fiches banane
Un des points de test est à la masse
Divers
| Tube cathodique : | D14-363GY, 8 x 10 div., graticule interne |
| Tension d'accélération : | env. 2 kV |
| Inversion du signal : | réglable sur face avant |
| Entrée Z (Modulation) : | +5 V max ITTL), 10 kHz |
| Sortie Probe ADJ : | 1 kHz / 1 MHz signal rectangulaire env. 0,2V_cc (tr <5 ns) pour la compensation des sondes |
| Tension d'alimentation : | 105...253 V, 50/60 Hz ± 10 %, CAT II |
| Consommation : | env. 30 W à 230 V/50 Hz |
| Temp. de fonctionnement : | +5 °C...+40 °C |
| Temp. pour le stockage : | -20 °C...+70 °C |
| Humidité relative : | 5%...80% (sans condensation) |
| Dimensions (L x H x P) : | 285 x 125 x 380 mm |
| Poids : | 4,8 kg |
Accessoires fournis : cordon secteur, notice d'utilisation, 2 sondes 1:1/10:1 (HZ154) compensation LF/RF
www.hameg.com
HM40CF/051106/ce- Sous réserve de modifications - © HAMEG Instruments GmbH® - Certifié DQS selon DIN EN ISO 9001:2000, Reg.-No.: DE-071040 QM, fabriqué en Allemagne HAMEG Instruments France Sart - Parc Tertiaire de Meudon - 9/11, rue Jeanne Braconnier - 92366 MEUDON LA FORET CEDEX - Tél: 01 41 36 11 60 - Fax: 01 41 36 10 01 - www.hameg.com - email: hameg.france@hameg.com
Remarques importantes
Examiner l'instrument immédiatement après l'avoir déballé afi n d'y déceler d'éventuels dommages mécaniques ou des pièces qui se seraient détachées à l'intérieur. Tout défaut lié au transport doit être signalé immédiatement au fournisseur. L'appareil ne doit pas être mis en service dans ce cas.
Symboles
Observer le mode d'emploi
Haute tension
Consigne à respecter impérativement !
Terre
Mise en place de l'appareil
Comme le montrent les images, la poignée peut prendre plusieurs positions
A et B = Position de transport
C = Position horizontale d'utilisation
D et E = Position d'utilisation avec différents angles
F = Position pour ôter la poignée
T = Position pour l'expédition de l'appareil dans son emballage (boutons non cliqués)
Attention!
Avant tout changement de position de la poignée, l'oscilloscope doit être posé sur une surface plane comme une table afi n de prévenir tout risque de chute. Les boutons de chaque côté de la poignée doivent être tirés simultanément vers l'extérieur et tournés dans la position désirée. Si tel n'est pas le cas ils se fi xeront (click) dans la position suivante selon la direction.
Enlever/ fi xer la poignée
Selon le type d'appareil, la poignée peut être enlevée et de nouveau fixée dans les positions B ou F.
Sécurité
Cet appareil a été construit et testé conformément à la norme VDE 0411, Partie 1, Dispositions de sécurité pour les appareils de mesure, de commande, de régulation et de laboratoire et a quitté l'usine dans un état technique parfait du point de vue de la sécurité. Il est également conforme aux dispositions de la norme européenne C EN 61010-1 ou de la norme internationale CEI 1010-1. Pour obtenir cet état et garantir un fonctionnement sans danger, l'utilisateur doit respecter les consignes et tenir compte des avertissements contenus dans le présent mode d'emploi. Le boîtier, le châssis et toutes les bornes de mesure sont reliés à la terre. L'appareil est conforme aux dispositions de la classe de protection I. L'isolement entre les parties métalliques accessibles et les bornes du secteur a été contrôlé avec une tension continue de 2200 V.
Pour des raisons de sécurité, l'oscilloscope doit uniquement être branché à des prises avec terre conformes à la réglementation. Il faut brancher la fiche secteur avant la connexion des circuits de mesure. Il est interdit de couper la liaison à la terre.
La majorité des lubes cathodiques produisent des rayons gamma. Sur cet appareil, le débit de dose ionique reste nettement inférieur à la valeur autorisée par la loi de 36 pA/kg.
En cas de doute sur l'aptitude de l'appareil à fonctionner sans danger, il faut le mettre hors service et le protéger contre toute utilisation involontaire.
Cette supposition est justifiée dans les cas suivants :
- lorsque l'appareil présente des dommages visibles,
- lorsque des pièces se sont détachées à l'intérieur de l'appareil,
- lorsque l'appareil ne fonctionne plus,
- après un entreposage prolongé sous des conditions dé-favorables (par exemple à l'air libre ou dans des locaux humides),
- après de dégâts importants liés au transport (par exemple dans un emballage non conforme aux exigences minimales pour un transport par voie postale, ferroviaire ou routière).
Conditions de fonctionnement
ATTENTION!
L'instrument doit exclusivement être utilisé par des personnes familiarisées avec les risques liés à la mesure de grandeurs électriques.
Pour des raisons de sécurité, l'oscilloscope doit uniquement être branché à des prises avec terre conformes à la réglementation. Il est interdit de couper la liaison à la terre. Il faut brancher la fi che secteur avant la connexion des circuits de mesure.
Garantie et réparation
Les instruments HAMEG sont soumis à un contrôle qualité très sévère. Chaque appareil subil un test «burn-in» de 10 heures avant de quitter la production, lequel permet de détecter pratiquement chaque panne prématurée lors d'un fonctionnement intermittent. L'appareil est ensuite soumis à un essai de fonctionnement et de qualité approfondi au cours duquel sont contrôlés tous les modes de fonctionnement ainsi que le respect des caractéristiques techniques. Les conditions de garantie du produit dépendent du pays dans lequel vous l'avez acheté. Pour toute réclamation, veuillez vous adresser au fournisseur chez lequel vous vous êtes procuré le produit.
Pour un traitement plus rapide, les clients de l'union européenne (UE) peuvent faire effectuer les réparations directement par HAMEG. Même une fois le délai de garanti dépassé, le service clientèle de HAMEG se tient à votre disposition.
Avant chaque renvoi d'un appareil, veuillez réclamer un numéro RMA par Internet: http://www.hameg.com ou par fax. Si vous ne disposez pas d'emballage approprié, vous pouvez en commander un en contactant le service commercial de HAMEG (tel: +49 [0] 6182 800 500, fax: +49 [0] 6182 800 501, e-mail: service@ameg.com).
CAT I
Cet oscilloscope est conçu pour réaliser des mesures sur des circuits électriques non reliés ou non reliés directement au réseau. Les mesures directes (sans isolation galvanique) sur des circuits de mesure de catégorie II, III ou IV sont interdites! Les circuits électriques d'un objet mesuré ne sont pas reliés directement au réseau lorsque l'objet mesuré est utilisé par l'intermédiaire d'un transformateur d'isolement de protection de classe II. Il est également possible d'effectuer des mesures quasiment indirectes sur le réseau à l'aide de convertisseurs appropriés (par exemple pinces ampèremétriques) qui répondent aux exigences de la classe de protection II. Lors de la mesure, il faut respecter la catégorie de mesure du convertisseur spécifiée par son constructeur.
Catégories de mesure
Les catégories de mesure se rapportent aux transitoires sur le réseau. Les transitoires sont des variations de tension et de courant courtes et très rapides (raides) qui peuvent se produire de manière périodique et non périodique. L'amplitude des transitoires possibles augmente d'autant plus que la distance par rapport à la source de l'installation basse tension est faible.
Catégorie de mesure IV: mesures à la source de l'installation basse tension (par exemple sur des compteurs).
Catégorie de mesure III: mesures dans l'installation du bâtiment (par exemple distributeur, contacteur de puissance, prises installées à demeure, moteurs installés à demeure, etc.).
Catégorie de mesure II: mesures sur des circuits électriques qui sont directement reliés au réseau basse tension (par exemple appareils domestiques, outillage électroportatif, etc.).
Catégorie de mesure I: Mesures sur les circuits électriques non reliés directement au réseau Appareils sur piles, batteries, isolés galvaniquement.
Domaine d'application
L'oscilloscope est conçu pour être utilisé dans les secteurs industriel, domestique, commercial et artisanal ainsi que dans les petites entreprises.
Conditions ambiantes
La température ambiante admissible pendant le fonctionnement est comprise entre +5 °C et +40 °C. Elle peut être comprise entre -20 °C et
+70 °C pendant le stockage et le transport. Si de la condensation s'est formée pendant le transport ou le stockage, il faut laisser l'appareil s'acclimater pendant 2 heures environ avant de le mettre en service. L'oscilloscope est conçu pour être utilisé dans des locaux propres et secs. Il ne doit pas être utilisé dans une atmosphère particulièrement chargée en poussière ou trop humide, dans un environnement explosible ou en présence d'agression chimique. La position de fonctionnement est sans importance, mais il faut prévoir une circulation d'air suffi sante (refroidissement par convection). En fonctionnement continu, il faut accorder la préférence à la position horizontale ou inclinée (poignée béquille).
Il ne faut pas couvrir les orifi ces d'aération !
Les caractéristiques nominales avec les tolérances indiquées ne sont valides qu'après une période de chauffe d'au moins 20 minutes et pour une température ambiante comprise entre 15 °C et 30 °C. Les valeurs sans indication de tolérance sont celles d'un appareil standard.
Entretien
L'extérieur de l'oscilloscope doit être nettoyé régulièrement avec un pinceau à poussière. La saleté tenace sur le coffret, la poignée, l parties en plastique et en aluminium peut être enlevée avec un chiffon humide (eau + 1 % de détergent). De l'alcool à brûler ou de l'éther de pétrole peut être utilisé pour des impuretés grasses. L'écran doit uniquement être nettoyé avec de l'eau ou de l'éther de pétrole (pas d'alcool ni de solvant) et doit ensuite être essuyé avec un chiffon propre, sec et non pelucheux. Après l'avoir nettoyé, il est recommandé de le traiter avec une solution antistatique standard conçue pour les matières plastiques. Le liquide de nettoyage ne doit en aucun cas pénétrer dans l'appareil. L'utilisation d'autres produits de nettoyage risque d'attaquer les surfaces en plastique et vernies.
Circuit de protection
Cet appareil est équipé d'un bloc d'alimentation à découpage muni de circuits de protection contre les surtensions et les surintensités. Un bruit de cliquetis périodique peut se faire entendre en cas de défaut.
Tension du réseau
L'appareil fonctionne avec des tensions alternatives à 50 et 6 comprises entre 105 V et 253 V. Aucun dispositif de commutation des différentes tensions de réseau n'a donc été prévu.
Le fusible d'alimentation est accessible depuis l'extérieur. L'embase secteur et le porte-fusible forment un seul bloc. Le remplacement du fusible ne doit et ne peut (si le porte-fusible ne soit pas endommagé) s'effectuer qu'après avoir retiré le cordon secteur de l'embase. Il faut ensuite faire sortir le porte-fusible à l'aide d'un tournevis en prenant appui sur la fente qui se trouve du côté des contacts. Le fusible peut alors être poussé hors de son support et remplacé. Enfoncer le porte-fusible jusqu'à ce qu'il s'enclenche. Vous devez ressentir la résistance d'un ressort. Il est interdit d'utiliser des fusibles « bricolés » ou de court-circuiter le porte-fusible. Les dommages qui en résulteraient ne sont pas couverts par la garantie.
Type de fusible:
Taille 5 x 20 mm ; 250 V\~, C ;
IEC 127, feuille III ; DIN 41 662
(éventuellement. DIN 41 571, feuille 3).
Coupure : temporisée (T), 0,8 A.
Description sommaire des éléments de commande
① POWER (touchel) – mise sous tension, Marche/Arrêt. 77
2 ADJUST - / + (touches) 77
Permet de modifier divers paramètres en fonction de la sélection avec le bouton SELECT 4
INTENS: La LED s'allume si le réglage de la luminosité a été sélectionné avec le bouton SELECT 4
FOCUS: La LED s'allume si le réglage de l'astigmatisme a été sélectionné avec le bouton SELECT 4
TRACE: La LED s'allume si le réglage de la rotation de trace a été sélectionné avec le bouton SELECT 4
4 SELECT (touche) 77
Permet de modifier certains réglages relatifs au tube cathodique tels que la luminosité, l'astigmatisme, la rotation de trace en appuyant sur les boutons ADJUST 2 lorsque la LED correspondante est allumée
5 POSITION 1 + POSITION 2 (boutons) 78
Déplace verticalement la trace de la voie 1 et la voie 2
6 SAVE/RECALL (touche avec LED) 78
En combinaison avec l'un des boutons 32, ce bouton permet d'accéder aux mémoires de configuration de l'appareil
7 AUTOSET [touchel] 78
Sélectionne automatiquement un réglage approprié de l'instrument pour la plupart des signaux
8 AUTO/NORM (touche avec LED) 78
Sélection du déclenchement automatique (AUTO) ou normal (NORM). La LED s'allume si le déclenchement normal est sélectionné, sinon le déclenchement automatique est activé.
9 SLOPE (touche avec LED) 78
Sélectionne le front de déclenchement montant ou descendant du signal. La LED s'allume si le front descendant est sélectionné.
10 TRIGGER LEVEL (bouton) 78
Permet de modifi er le niveau de déclenchement de la base de temps
11 TRIG'd (LED) 78
La LED s'allume si l'instrument reçoit un signal conforme aux conditions de déclenchement sélectionnées et fonctionne en mode déclenché.
12 X-MAG/x10 (touche avec LED) 78
Permet une expansion par 10 dans l'axe horizontal depuis le centre de l'écran avec modification correspondante du calibre de la base de temps. La LED s'allume si l'expansion x10 est activée
13 X-Position [boulon] 78
Déplacement de la trace en direction horizontale
Réglage de la sensibilité de la voie 1 et 2. En appuyant sur ce bouton, la fonction variable est activée, tant que celle-ci est activée, l'affi chage de la sensibilité clignote pour indiquer que la sensibilité n'est pas calibrée.
15 TIME/DIV [boulon] 79
Permet de régler le calibre de la base de temps. En appuyant sur ce bouton, la fonction variable est activée, et, tant que celle-ci est activée l'affichage du calibre de la base de temps clignote parce que la base de temps n'est pas calibrée. Ce bouton a également une troisième fonction: réglage de la durée d'inhibition (HOLD OFF), voir 27
Sélection de la voie 1 comme source de déclenchement, la touche LED s'allume pour indiquer le choix.
17 CH2 (touche avec LED) 79
Sélection de la voie 2 comme source de déclenchement, la touche LED s'allume pour indiquer le choix.
18 LINE (touche avec LED) 79
Sélection du déclenchement secteur, la touche LED s'allume pour indiquer le choix.
19 EXT (touche avec LED) 79
Sélection du déclenchement par signal externe, la touche LED s'allume pour indiquer le choix.
20 AC (touche avec LED) 79
Sélection du couplage de déclenchement AC, la touche LED s'allume pour indiquer le choix.
21 DC (touche avec LED) 79
Sélection du couplage de déclenchement DC, la touche LED s'allume pour indiquer le choix.
22 LF (touche avec LED) 79
Couplage de déclenchement basse fréquence, commute le filtre passe bas, la touche LED s'allume.
23 TV (touche avec LED) 79
Sélection du déclenchement sur signaux vidéo, la touche LED s'allume pour indiquer le choix.
24 DC/AC (touche avec LED pour CH1 + CH2) 79
Sélection du couplage d'entrée DC ou AC de la voie 1 et 2, la touche LED s'allume si AC est sélectionné.
25 GND (touche avec LED pour CH1 + CH2) 80
Mise à la masse de l'entrée signal de la voie 1 et 2, la touche LED s'allume pour indiquer le choix.
26 INV (touche avec LED) 80
Inversion du signal de la voie 2 [CH2], comme indiqué par la LED. (L'inversion de la voie 1 n'est pas possible).
27 HOLD OFF/ON (touche avec LED) 80
L'appui sur cette touche permet d'accéder au réglage de la durée d'inhibition. La durée d'inhibition se règle avec le bouton TIME/DIV 15.
28 Z-INP (louche avec LED) 80
Active l'entrée externe Z (modulation de Wehnelt) 31 pour la modulation d'intensité, la touche LED s'allume.
29 INPUT CH1 + INPUT CH2 (connecteurs BNC) 80
Entrée du signal pour la voie 1 et voie 2. En mode XY l'entrée CH1 permet de contrôler la déviation horizontale (X) de la trace.
30 PROBE ADJUST ∩ (contact) 80
Sortie signal rectangulaire 1kHz/1MHz pour le réglage des sondes autres que 1 : 1.
PROBE ADJUST (contact)
Point de prise de masse pour le réglage des sondes.
31 EXT. TRIG / Z-INP (connecteur BNC) 80
Entrée de déclenchement externe ou entrée de modulation d'intensité Z.
32 Touches de sélection de mode avec LED 80
CH1: Active la voie 1 ou sélectionne l'accès à la mémoire de confi guration N°1, indiqué par la LED.
CH2: Active la voie 2 ou sélectionne l'accès à la mémoire de confi guration N°2, indiqué par la LED.
DUAL: Active le mode double trace ou l'accès à la mémoire de configuration N°3, indiqué par la LED.
ADD: Active le mode addition de l'amplificateur vertical ou l'accès à la mémoire de confi guration N°4, indiqué par la LED.
XY: Active le mode XY ou l'accès à la mémoire de configuration N°5, indiqué par la LED.
COMP:
Active le testeur de composants ou sélectionne l'accès à la mémoire de configuration N°6, indiqué par la LED.
33 COMPONENT TESTER (2 douilles banane de 4 mm)
Prises du testeur de composants, celui de gauche est connecté au châssis et donc à la prise de l'erre.
Principes généraux
Visualisation de signaux
L'oscilloscope HM400 affi che pratiquement tous les types de signaux se répétant périodiquement (tensions alternatives) à des fréquences pouvant aller au moins jusqu'à 40 MHz (-3 dB) ainsi que les tensions continues. Les amplifi cateurs de mesure sont conçus de façon à ce que la qualité de transmission ne soit pas influencée par leurs propres suroscillations.
La représentation des phénomènes électriques simples comme les signaux sinusoidaux HF et BF ou les tensions d'ondulation fréquentes sur le secteur ne pose aucun problème particulier. Lors des mesures à partir de 14 MHz il faut tenir compte de l'erreur de mesure liée à une chute de l'amplification. A 25 MHz environ, la chute est de l'ordre de 10 %, dans ce cas la valeur réelle de la tension est supérieure d'environ 11% à la valeur affi chée. En raison des bandes passantes différentes des amplificateurs (-3 dB entre 40 MHz et 45 MHz), il est difficile de définir avec exactitude la valeur de l'erreur de mesure.
Lors de l'examen de signaux rectangulaires ou impulsionnels il faut veiller à ce que les composantes harmoniques soient également transmises. Par conséquent, la fréquence de récurrence du signal doit être nettement inférieure à la fréquence limite supérieure des amplifi cateurs de mesure.
La représentation de signaux mélangés est plus diffi cile, surtout, lorsqu'ils ne contiennent pas de niveaux élevés synchrones de la fréquence de récurrence et sur lesquels l'oscilloscope pourrait être déclenché. Ceci est par ex. le cas avec des signaux «burst». Pour obtenir une image bien synchronisée même dans ce cas, il est alors nécessaire dans certaines circonstances de modifi er la durée d'inhibition. Le séparateur synchro TV actif permet un déclenchement aisé sur les signaux vidéo-composites.
L'entrée de chaque amplifi cateur de mesure est munie d'une touche AC/DC (DC=direct current; AC=alternating current) permettant un fonctionnement au choix en lant qu'amplifi cateur de tension continue ou alternative. En couplage courant continu DC l'on ne devrait travailler qu'avec une sonde allénualtrice ou avec de très basses fréquences, ou lorsque la présence de la composante continue de la tension de signal est absolument nécessaire. Des pentes parasites peuvent apparaître lors de la mesure d'impulsions à très basse fréquence avec un couplage AC de l'amplifi cateur de mesure (fréquence limite AC env.1,6 Hz pour -3 dB). Dans ce cas, lorsque la tension de signal n'est pas superposée par un niveau de tension continue élevé, le couplage DC est préférable. Sinon, un condensateur de valeur adéquale devra être connelé devant l'entrée de l'amplifi cateur de mesure branché en couplage DC. Celui-ci doit posséder une rigidité diélectrique suffi samment élevée. Le couplage DC est également à recommander pour la représentation de signaux logiques et d'impulsions, en particulier lorsque le rapport cyclique varie constamment. Dans le cas contraire, l'image se déplacera vers le haut ou vers le bas à chaque modifi cation. Des tensions continues pures ne peuvent être mesurées qu'en couplage DC.
Mesure d'amplitude
En électrotechnique, les tensions alternatives sont exprimées en général en valeur effi cace. La valeur crête à crête Vcc est cependant utilisée pour les tensions mesurées avec un oscilloscope. Cette dernière correspond à la différence entre le maximum et le minimum de tension. Si l'on veut convertir une grandeur sinusoidale représentée sur l'écran de l'oscilloscope en valeur effi cace, la valeur en-Vdoit être divisée par 2 x √2 = 2,83.
La tension de signal minimale requise à l'entrée Y pour une image de 1 cm de hauteur est de 1mV_cc ± 5% si le réglage fin se trouve en position
calibrée. Le réglage fin doit se trouver en position calibrée pour les mesures d'amplitude. Des signaux plus petits peuvent cependant encore être représentés. Les coeffi cients de déviation possibles sont indiqués en mV cc /cm ou en V cc /cm. La grandeur de la tension appliquée s'obtient en multipliant le coeffi cient de déviation réglé par la hauteur verticale lue de l'image en cm. Hors calibrage, la sensibilité de déviation peut être réduite au moins jusqu'à un facteur 2,5:1. Il est ainsi possible de régler toutes les valeurs intermédiaires au sein des positions 1-2-5 du commutateur d'atténuation.
Des signaux jusqu'à 400 V _cc peuvent être affi chés sans sonde atténuatrice.
Si le signal de mesure possède une composante de tension continue, la valeur totale (tension continue + valeur crête simple de la tension alternative) du signal à l'entrée Y ne doit pas dépasser ±400 V. Dans le cas d'une tension alternative pure, la valeur peut atteindre 800 V cc (seulement 400 Vcc seront affi chés à l'écran).
Lors de l'utilisation de sondes 10 :1 les tensions maximales peuvent être exploitées seulement si le couplage d'entrée de l'oscilloscope est commuté sur DC. Ceci ne s'applique pas aux sondes 100 :1 et 1000 :1.
Ainsi la sonde atténuatrice standard HZ154 10:1 permet d'exploiter des tensions DC jusqu'à 400 Vcc et pure AC jusqu'à 800 V cc . Avec une sonde atténuatrice spéciale 100:1 HZ53 des tensions DC jusqu'à 1200 V cc et pure AC jusqu'à 2400 V _cc peuvent être mesurées.
Cependant cette valeur diminue aux fréquences élevées (voir caractéristiques techniques HZ53). Avec une sonde atténuatrice normale 10:1 l'on risque, avec des tensions si élevées, un claquage du C-trimmer shuntant la résistance de l'atténuateur par lequel l'entrée Y de l'oscilloscope peut être endommagée. Cependant si par exemple, seule l'ondulation résiduelle d'une haute tension doit être mesurée la sonde atténuatrice 10:1 est également suffi sante. Celle-ci doit alors être précédée d'un condensateur haute tension approprié (env. 22-68nF).
Avec le couplage d'entrée branché sur GND, une ligne horizontale du graticule peut avant la mesure être prise comme ligne de référence pour le potentiel de masse.
Mesures de temps
Les signaux mesurés avec un oscilloscope sont généralement des évolutions répétitives de la tension dans le temps, appelées par la suite des périodes. Le nombre de périodes par seconde est la fréquence de récurrence. Suivant le réglage de la base de temps (TIME/DIV.), il est possible d'affi cher une ou plusieurs périodes du signal ou encore seulement une partie d'une période. Les coeffi cients de la base de temps sont indiqués par des LEDs autour de la circonférence du bouton TIME/DIV en μs/cm, ms/cm et s/cm.
La durée de la période d'un signal ou d'une partie de celle-ci est déterminée en multipliant la section de temps concernée (écart horizontal en cm) par le coeffi cient de base de temps réglé.
Le bouton X POSITION permet de déplacer la position horizontale de la trace. Les temps de montée et de descente sont définis entre 10 et 90 % de l'amplitude.
Application du signal
Utiliser la touche AUTOSET pour obtenir automatiquement un réglage approprié de l'appareil en fonction du signal. (voir AUTOSET). Le paragraphe suivant se rapporte à des applications nécessitant un réglage manuel. La fonction des éléments de commande est décrite dans le chapitre « Eléments de commande ».
Attention lors de l'application de signaux inconnus à l'entrée verticale !
Sans sonde atténuatrice, il faut toujours choisir un couplage AC et un co-efficien de déviation de 20V/cm. Si la trace disparaît après l'application
du signal, il est possible que l'amplitude du signal soit nettement trop grande et que l'amplifi cateur de mesure soit complètement saturé. Il faut diminuer la sensibilité (augmenter le coeffi cient de déviation) jusqu'à ce que le signal reste entièrement dans la zone d'écran. Si des portions du signal restent en dehors de cette zone, elles peuvent saturer l'amplifi cateur, ce qui peut provoquer des distorsions ! Dans le cas d'une mesure calibrée à 20 V/Div., une sonde atténuatrice est nécessaire si l'amplitude du signal est supérieure à 160 Vcc. La sonde utilisée doit être prévue pour la tension maximale appliquée. La trace s'assombrit si la période du signal mesuré est nettement plus longue que le calibre choisi de la base de temps. Il faut alors augmenter le calibre de la base de temps.
Le branchement du signal à représenter à l'entrée Y de l'oscilloscope est possible en direct avec un câble de mesure blindé. L'emploi câbles de mesure n'est cependant recommandé que lorsque l'on travaille avec des fréquences relativement basses (jusqu'à env.50 kHz). Pour des fréquences plus élevées la source de tension de la mesure doit être à faible résistance c.-à-d. adaptée à l'impédance du câble (en principe 50 Ω). Particulièrement pour la transmission de signaux rectangulaires et impulsionnels le câble doit être terminé directement à l'entrée Y de l'oscilloscope par une résistance égale à l'impédance caractéristique du câble. La charge de passage 50 ohms HAMEG HZ22 peut être utilisée ici en combinaison avec un câble 50 ohms comme le HZ34 par exemple. Surtout, lors de la transmission de signaux rectangulaires à temps de montée court, sans charge de passage, des régimes transitoires parasites peuvent apparaître sur les flancs et les crêtes. Certains amplificateurs, générateurs ou leurs atténuateurs ne conservent leur tension de sortie no indépendante de la fréquence que lorsque leur câble de branchement est terminé par la résistance préconisée. Il faut alors se rappeler que la charge de passage HZ22 ne peut être chargée qu'avec un max.de 2 Watts. Cette puissance est obtenue avec 10 V _eff ou - pour un signal sinusoidal - avec 28,3 Vcc.
L'emploi d'une sonde atténuatrice 10:1 ou 100:1 ne nécessite pas de charge de passage. Dans ce cas le câble de raccordement directement adapté à l'entrée haute impédance de l'oscilloscope. Avec des sondes atténuatrices même des sources de tension à résistance élevée ne seront que peu chargées [env.10 MΩ II 12pF resp. 100 MΩ II 9pF pour la HZ53].
Pour cette raison, lorsque la perte de tension apparaissant par la sonde atténuatrice peut à nouveau être compensée par un réglage de sensibilité plus élevée, il ne faut jamais travailler sans la L'impédance de l'atténuateur offre en outre une certaine protection pour l'entrée de l'amplifi cateur vertical. En raison de leur fabrication séparée toutes les sondes atténuatrices ne sont que pré-ajustées; il y a donc lieu de procéder à un réglage précis avec l'oscilloscope (voir «Utilisation et réglage de sondes»). Des sondes atténuatrices standard diminuent plus ou moins la bande passante et augmentent le temps de montée. Nous conseillons vivement d'utiliser les sondes modulaires HZ51 (10:1), HZ52 (1 HZ154 (1/1 et 10:1). Ceci présente l'avantage de pouvoir comme des pièces de rechange auprès de HAMEG et de procéder soi-même au remplacement. Les sondes citées ont un réglage HF en plus du réglage de compensation basse fréquence. Avec ce type de sonde atténuatrice, la bande passante et le temps de montée de l'oscilloscope sont modifiés de façon à peine perceptible et la fi délité de restitution de la forme du signal est même améliorée dans certaines circonstances.
Lorsqu'une sonde atténuatrice 10:1 ou 100:1 est utilisée, il faut toujours se servir du couplage d'entrée DC avec des tensions supérieures à 400 V.
En couplage AC de signaux basse fréquence l'atténuation n'est plus indépendante de la fréquence, les impulsions peuvent montrer des pentes, les tensions continues seront supprimées mais chargent le condensateur correspondant de couplage d'entrée de l'oscilloscope. Sa rigidité diélectrique est de 400 Vmax. [= +crête-]. Le couplage d'entrée DC est donc
particulièrement nécessaire avec une sonde atténuatrice 100:1, qui a la plupart du temps une rigidité diélectrique de 1200V max. [=+crête-].
Pour la suppression de tension continue parasite, il est ce pendant autorisé de brancher un condensateur de capacité et rigidité diélectrique correspondante devant l'entrée de la sonde atténuatrice (par ex. pour la mesure de tensions de ronfl ement). Quelque soit la sonde la tension d'entrée alternative admissible au-dessus de 20kHz est limitée par la fréquence. Pour cette raison il faut tenir compte de la courbe de décroissance («derating ») du type de sonde atténuatrice concernée. Le choix du point de masse sur le circuit à contrôler est important pour la représentation de petites tensions de signaux. Il doit toujours se trouver aussi près que possible du point de mesure. Dans le cas contraire des courants peuvent circuler à travers des conducteurs de masse ou des parties de châssis et fausser fortement le résultat de la mesure. Les fi ls de masse des sondes atténuatrices sont également particulièrement critiques. Ils doivent être aussi courts et épais que possible.
Lors du branchement de la tête de la sonde atténuatrice à une prise BNC, un adaptateur BNC doit être utilisé. Ainsi les problèmes de masse et d'adaptation sont éliminés.
L'apparition dans le circuit de mesure de tensions de ronfl ement ou parasites notables (en particulier avec un petit coeffi cient de déviation) peut être provoquée par une mise à la terre multiple, étant donné qu'ainsi des courants de compensation peuvent circuler dans les blindages des câbles de mesure (chute de tension entre liaisons de fi ls de masse provoquée par d'autres appareils branchés au secteur, par ex. dangérateurs de signaux avec condensateurs antiparasites).
Mise en route et préréglages
Avant la première mise en route, il faut tout d'abord établir la liaison de terre, c'est à dire brancher le cordon secteur, et ce avant toute autre connexion.
s'appareil est mis sous tension avec la touche rouge POWER, ce qui provoque l'allumage de tous les voyants et déclenche l'auto-test de l'oscilloscope. Si des erreurs sont constatées, 5 signaux acoustiques sont émis ; il est alors recommandé de faire vérifi er l'appareil par un service de maintenance. Après un auto-test réussi, l'instrument est prêt à fonctionner, il reprend le paramétrage mémorisé lors de la dernière utilisation. Si la trace n'apparaît pas après environ 20 secondes, appuyer sur la touche AUTOSET. Lorsque la trace devient visible, d'Herèda touche SELECT et les touches ADJUST «+» et ADJUST «-» and Lerrégler la luminosité désirée et l'astigmatisme maximum. Pour un meilleur réglage de l'astigmatisme il est recommandé d'affi cher en plein écran une sinusoïde. Si aucun signal d'entrée n'est connecté, couplez l'entrée à la masse (GND) afi n qu'aucun bruit ne perturbe le réglage de l'astigmatisme.
Pour ménager le tube, il faut toujours travailler avec une luminosité de trace adaptée à la mesure à effectuer et à l'éclairage ambiant. Une prudence particulière est recommandée dans le cas d'un faisceau ponctuel fi xe. S'il est trop lumineux, il peut endommager la couche luminescente du tube. Des arrêts et des mises en route successifs fréquents de l'oscilloscope peuvent également endommager la cathode du tube.
Il est recommandé de toujours utiliser en premier la touche AUTOSET, puis sélectionner les touches AC et CH 1 dans la zone de sélect TRIGGER.
Rotation de trace
Malgré le blindage en mumétal du tube cathodique, des influences du magnétisme terrestre sur la position horizontale du faisceau peuvent souvent ne pas être totalement évitées. Ceci dépend de l'orient de l'oscilloscope au poste de travail. La ligne horizontale du faisceau, au milieu de l'écran, ne balaye alors pas tout à fait parallèlement aux lignes du graticule. La correction de quelques degrés est possible (voir le chapitre «Éléments de commande»).
Utilisation et réglage des sondes
Pour que la sonde utilisée restitue le signal sans déformation, elle doit être adaptée exactement à l'impédance d'entrée de l'amplificateur de mesure. Un générateur intégré dans l'oscilloscope HM400 délivre à cet effet un signal carré ayant un temps de montée très court [<5
INV
0
EX
PROBE ADJUST 11 H 2 / MHz
ns à la sortie 0,2 Vcc) la fréquence est réglée avec le bouton TIME/DIV (voir chapitre Eléments de commande). Le signal carré peut être prélevé sur une des 2 prises se trouvant sous les commandes. Elles fournissent un signal de 0,2 Vcc pour les sondes atténuatrices 10:1. Cette tension correspond à une amplitude d'écran de 4cm lorsque l'atténuateur d'entrée est réglé sur le calibre 5 mV/div.
Pour faire ce réglage HF il faut au préalable disposer d'un générateur de signaux carrés à faible temps de montée (< 5 ns), et à faible impédance de sortie (env. 50 ohms) délivrant 0,2 V cc à une fréquence de 1 MHz. La sortie PROBE ADJUST de l'oscilloscope remplit ces conditions.
Raccorder la sonde 10 : 1 à l'entrée CHI par exemple, sélectionner la fréquence de calibrage 1 MHz avec le bouton TIME/DIV, couplage d'entrée sur DC, calibre 5 mV/div. avec le bouton VOLTS/DIV et bouton TIME/DIV. sur 100 ns/div. Introduire la pointe de la sonde (et la pince de masse) dans les prises PROBE ADJUST. Un train d'ondes s'affi che à l'écran, avec des fronts de montée et de descente clairement visibles. La position des réglages pour la compensation HF est indiquée sur la notice des sondes.
Les critères pour le réglage HF sont:
- Un temps de montée court, c'est-à-dire un front de montée raide
- des suroscillations minimales avec un sommet aussi rectiligne que possible.
L'amplitude du signal doit avoir la même valeur que celle indiquée durant l'ajustage à 1 kHz. Il est important de réaliser les réglages dans l'ordre décrit, c'est-à-dire d'abord à 1 kHz puis à 1 MHz. En général il n'est pas nécessaire de refaire le réglage 1 kHz.
Réglage 1kHz
faux
correct
faux
Ce réglage de base compense la charge capacitive de l'entrées fréquences de réglage des sondes ne sont pas précises et ne doivent pas être utilisées pour l'étalonnage de la base temps. En outre le rapport cyclique peut être différent de 1:2. l'oscilloscope. Par ce réglage, la division capacitive reçoit le même rapport de division que le diviseur de tension ohmique. Aux hautes et basses fréquences il en résulte la même division de tension que pour une tension continue. Pour des sondes 1 : 1 ou commutées sur 1 : 1 cet ajustage n'est ni nécessaire, ni possible. Une condition préalable pour ce réglage est le parallélisme de la trace avec les lignes horizontales du graticule (voir «Rotation de trace TR»).
Raccorder une sonde atténuatrice 10:1 à l'entrée CH I par exemple, n'appuyer sur aucune louche, mettre le couplage d'entrée sur DC, la sensibilité sur 5 mV/cm avec le bouton VOLTS/DIV, commuter le bouton TIME/DIV. sur 0,2 ms/cm (les deux calibrés). Introduire la pointe de la sonde (et le câble de masse) dans les prises PROBE ADJUST (voir la photo); sur l'écran on peut voir 2 trains d'onde. Il faut maintenant ajuster le trimmer de compensation. Il se trouve en général dans la sonde elle-même (voir la notice de la sonde) jusqu'à ce que les crêtes supérieures du signal rectangulaire soient exactement parallèles aux lignes horizontales du graticule (voir les images)). La hauteur du signal doit être de 4 div ±0,12 div.(-3%)
faux
correct
faux
Réglage 1MHz
Les sondes fournies avec l'oscilloscope ont des possibilités de réglage permettant de corriger les aberrations à haute fréquence. Après ce réglage, on oblient non seulement la bande passante maximale possible avec la sonde, mais également un temps de propagation constant sur toute la bande passante. Ainsi des distorsions transitoires (suroscillations, arrondis, creux ou rebonds) à proximité du fl anc de montée sont limitées au minimum.
Les éléments de commande les plus importants pour les modes de fonctionnement des amplifi cateurs verticaux sont les touches de mode: CHI, CHII, DUAL, ADD et XY 32.
La commutation entre les différents modes de fonctionnement est décrite dans le chapitre "Éléments de commande". La façon la plus courante de représenter des signaux avec l'oscilloscope est le mode Yt. Dans ce mode, l'amplitude du signal à mesurer provoque une déviation de la trace dans le sens vertical. Le faisceau est simultanément balayé de la gauche vers la droite (base de temps). Le ou les amplifi cateurs de mesure offrent les possibilités suivantes: 1 La représentation d'un seul signal en mode voie I. 2 La représentation d'un seul signal en mode voie II. 3 La représentation de deux signaux en mode DUAL (double trace). 4 Addition des voies I et II et différence des voies I et II.
En mode DUAL ce sont les deux voies qui fonctionnent. La nature de la représentation des signaux des deux voies dépend de la base de temps (voir "Éléments de commande"). L'inversion des voies peut avoir lieu après chaque balayage horizontal (mode alterné), mais elle peut également se produire à une fréquence élevée au sein d'une période de balayage (mode choppé). Il est ainsi également possible de représenter des phénomènes lents sans scintillements. Le mode alterné n'est généralement pas adapté pour la représentation sur l'oscilloscope de phénomènes lents à des calibres de base de temps ≤500 μs/Div. L'écran scintille ou semble vaciller. Le mode choppé n'a généralement aucun
intérêt pour les signaux ayant une fréquence de récurrence élevée et qui sont observés aux calibres inférieurs de la base de temps.
Le mode addition réalise la somme algébrique des signaux des deux voies (CHI + CHII) ou la différence (CHI - CHII) si la voie II est inversée. L'opération effectuée, c'est à dire la somme ou la différence des tensions, dépend de la phase ou polarité des signaux eux-mêmes et de l'inversion ou non de l'une des voies.
En mode addition, la position verticale de la trace dépend du réglage POSITION des deux canaux. Les mesures différentielles permettent de connaître la chute de tension aux bornes d'un composant à potentiel élevé. Il faut utiliser des sondes identiques sur chaque voie. De façon à éviter les boucles de masse, il ne faut pas connecter la masse des sondes.
Mode XY
Pour ce mode, utiliser la touche XY décrite dans le chapitre Eléments de commande sous 32.
La base de temps est désactivée dans ce mode. La déviation horizontale est effectuée avec le signal acheminé par le biais de l'entrée de la voie I et la déviation verticale par l'entrée de la voie II. En mode XY, la commande X-POSITION ^13 est utilisée pour le réglage de l'amplitude dans le sens X. Le réglage de la position de la voie I est pratiquement sans effet en mode XY. L'expansion X x10 est également sans effet. La sensibilité maximale et l'impédance d'entrée sont identiques dans les deux sens de déviation. Lors des mesures en mode XY, il faut tenir compte à la fois de la fréquence limite supérieure (-3 dB) de l'amplifi cateur X et de la différence de phase en X et Y qui augmente aux fréquences élevées (voir fi che technique).
L'inversion de polarité du signal Y avec la touche INV de la voie II est possible.
La fonction XY avec fi gures de Lissajous facilite ou permet certaines mesures :
- la comparaison de deux signaux de fréquences différentes ou le calage d'un signal par rapport à l'autre. Ceci est encore valable pour les harmoniques de ces signaux.
- la comparaison de phase entre deux signaux de même fréquence.
Mesure de différence de phase en mode double trace
En mode double trace, il est très facile de mesurer à l'écran une différence de phase importante entre deux signaux d'entrée de même fréquence et de même forme. Le balayage est alors déclenché par le signal servant de référence (position de phase 0). L'autre signal peut alors avoir une avance ou un retard. La précision de lecture sera élevée lorsque
$$ \sin \varphi = \frac {a}{b} $$
$$ \cos \varphi = \sqrt {1 - \left(\frac {a}{b}\right) ^ {2}} $$
$$ \varphi = \operatorname{arc} \sin \frac {a}{b} $$
l'on affi che entre une et deux périodes et approximativement la même hauteur d'image pour les deux signaux. Pour ce réglage il est possible d'utiliser également les réglages fi ns d'amplitude et de balayage. Le niveau de déclenchement TRIGGER LEVEL est sans influence sur le résultat. Les deux traces seront avant la mesure, positionnées sur la ligne horizontale centrale avec les boutons POSITION 1 et 2. Avec des signaux sinusoidaux l'on travaille sur les passages au zéro; les sommets de sinusoides sont moins précis. Lorsqu'un signal sinusoidal est sensiblement déformé par des harmoniques pairs (demi-ondes inégales par rapport à l'axe X) ou lorsqu'une tension continue de décalage est présente, le couplage AC doit être choisi pour les deux cana s'agit de signaux d'impulsions de même forme, la lecture s'effectue aux fronts raides.
Déclenchement et balayage
Les éléments de commande les plus importants pour ce mode de fonctionnement se trouvent à droite des boutons VOLTS/DIV. Ils sont décrits dans la section «Éléments de commande».
La modifi cation dans le temps d'une tension à mesurer (tension alternative) peut être visualisée en mode Yt. Le signal mesuré dévie ici le faisceau d'électrons dans le sens vertical alors que la base de temps produit un balayage horizontal du faisceau d'électrons de la gauche vers la droite de l'écran selon une vitesse constante mais réglable. Les variations périodiques répétitives de la tension dans le temps sont généralement visualisées avec une déviation temporelle périodique répétitive.
Pour obtenir une image "fi xe" et exploitable, le début de la déviation temporelle suivante ne doit avoir lieu qu'à la position du signal (amplitude et front montant ou descendant) correspondant au déclenchement précédent de la base de temps. Il est donc impossible d'effectuer un déclenchement sur une tension continue, mais ceci n'est pas nécessaire du fait qu'il n'y a aucune variation dans le temps.
Le déclenchement est possible par le signal de mesure lui-même (déclenchement interne) ou par une tension externe synchrone avec le signal à mesurer (déclenchement externe). La tension de déclenchement doit présenter une certaine amplitude minimale pour que le déclenchement ait lieu. Cette valeur est appelée le seuil de déclenchement et elle est défi nie par un signal sinusoidal. Si la tension de déclenchement est prélevée du signal à mesurer, il est possible de prendre comme seuil de déclenchement la hauteur verticale de l'écran en mm à laquelle se produit le déclenchement et où le signal est stable.
Si la tension de déclenchement est amenée depuis l'extérieur, elle doit alors être mesurée en Vcc sur la prise correspondante. Dans certaines limites, la tension de déclenchement peut être nettement supérieure au seuil de déclenchement. Elle ne devrait cependant généralement pas dépasser 20 fois cette valeur. L'oscilloscope possède deux modes de déclenchement qui seront décrits dans ce qui suit.
Déclenchement automatique crête
Voir le chapitre « Eléments de commande » pour les informations spécifi ques des commandes SLOPE 9, TRIGGER-LEVEL 10 et TRIGGER 16 à 23.
Ce mode de déclenchement est activé automatiquement en appuyant sur la touche AUTO SET. La détection de la valeur de crête est automatiquement désactivée en couplage de déclenchement DC, alors que le déclenchement automatique reste maintenu. En déclenchement automatique sur valeur de crête, le balayage est également déclenché périodiquement lorsque aucune tension de mesure alternative ou tension alternative de déclenchement externe n'est présente. En l'absence de tension de mesure alternative, on aperçoit donc une ligne horizontale (du balayage libre non déclenché), laquelle peut également indiquer une tension continue. Lorsqu'une tension de mesure est appliquée, les réglages se limitent généralement à ceux de l'amplitude et de la base de temps qui permettent de conserver une trace visible. Le bouton TRIGGER-LEVEL (seuil de déclenchement) est opérationnel en mode déclenchement automatique. Sa plage de réglage est automatiquement défi nie selon l'amplitude crête à crête du signal appliqué et est ainsi indépendante de l'amplitude et de la forme du signal. Le rapport cyclique d'un signal rectangulaire peut ainsi varier entre 1:1 et 100:1, par exemple, sans que le signal disparaisse. Dans certaines circrés distances, il est ainsi nécessaire de laisser le bouton TRIGGER-LEVEL presque en butée alors que la mesure suivante exigera de le positionner au milieu de sa plage. Cette facilité d'utilisation amène à recommander le déclenchement automatique sur valeur de crête pour toutes les mesures non complexes. Mais ce mode de fonctionnement est
également approprié pour aborder des problèmes de mesure diffi ciles, notamment lorsque l'amplitude, la fréquence ou la forme du signal à mesurer lui-même ne sont pas vraiment connues.
Le déclenchement automatique sur valeur de crête est indépendant de la source de déclenchement et peut être utilisé aussi bien en déclenchement interne qu'en déclenchement externe. Il fonctionne à des fréquences supérieures à 5 Hz.
Déclenchement normal
Voir le chapitre «Éléments de commande» pour les informations spécifiques des commandes SLOPE 9, TRIGGER-LEVEL 10 et TRIGGER 16 à 23. Le réglage fin de la base de temps (VAR) et le réglage de la durée d'inhibition (HOLD-OFF) représentent des aides utiles pour déclencher avec des signaux très diffi ciles.
En déclenchement normal et avec un réglage approprié du seuil de déclenchement, le balayage peut être déclenché en tout endroit d'un front du signal. La plage de déclenchement réglable avec le bouton TRIGGER-LEVEL dépend de l'amplitude du signal de déclenchement. Si en déclenchement interne la hauteur d'image est inférieure à 1 div, le réglage nécessite quelque doigté à cause de la petite zone d'accrochage. En cas de mauvais réglage du seuil de déclenchement et/ou en cas d'absence de signal de déclenchement, la base de temps ne démarre pas et aucune trace n'est représentée. Le déclenchement normal permet également de déclencher sur des signaux complexes. Dans le cas d'une combinaison de signaux, la possibilité de déclenchement dépend des valeurs de seuil périodiquement répétitives qui, dans certaines circonstances, ne peuvent être détectées qu'avec une rotation judicieuse du bouton de réglage du seuil de déclenchement.
Pente de déclenchement
Le sens du front de déclenchement est défi ni avec la touche SLOPE 9, voir aussi « Eléments de commande ». Le réglage du sens du front n'est pas affecté par la touche AUTO SET. Les fronts montants correspondent au moment où la tension passe d'un potentiel négatif à un potentiel positif. Le front positif peut tout aussi bien se trouver dans la partie négative d'un signal. Un front descendant provoque le déclenchement de la même façon, et ce aussi bien en mode automatique qu'en mode normal.
Couplage de déclenchement
Voir le chapitre «Éléments de commande» pour les informations spécifi ques des commandes SLOPE 9, TRIGGER-LEVEL 10 et TRIGGER 16 à 23. La sélection du couplage de déclenchement AC ou DC n'est pas affectée par la touche AUTOSET. La bande passante des différents couplages de déclenchement est indiquée dans la fi che technique. Lors d'un couplage de déclenchement interne DC ou LF, il faut toujours utiliser le déclenchement normal et le réglage du seuil de déclenchement. Le couplage de déclenchement permet de défi nir le type de couplage et la bande passante du signal de déclenchement qui en résulte.
AC: Il s'agit ici du type de couplage de déclenchement le plus souvent utilisé. Le seuil de déclenchement augmente au-dessus et en dessous de la bande passante.
DC: En couplage DC, il n'existe aucune limite inférieure de bande passante, car le signal de déclenchement est relié galvaniquement au dispositif de déclenchement. Ce couplage de déclenchement est recommandé lorsqu'il faut déclencher sur des phénomènes très lents à une valeur de seuil bien précise du signal à mesurer, ou lorsqu'il faut représenter des signaux impulsionnels dont le rapport cyclique varie constamment pendant leur observation.
LF: Le couplage de déclenchement LF a un comportement similaire à celui d'un fi ltre passe-bas. Le couplage de déclenchement LF est souvent mieux adapté à la mesure de signaux basse fréquence que le couplage DC, car les bruits présents dans la tension de déclenchement sont fortement atténués. Dans des cas extrêmes, ceci permet d'éviter les
phénomènes de gigue ou de doublon, notamment avec des tensions d'entrée très faibles. Le seuil de déclenchement augmente constamment au-dessus de la limite supérieure de la bande passante.
LINE: Voir description au paragraphe plus loin.
TV: Voir ci-dessous.
TV Déclenchement sur signaux vidéo
Le séparateur de synchro TV est activé en mode TV. Il sépare les impulsions de synchronisation de la trame et permet la synchronisation des signaux vidéo indépendamment du contenu de la trame. Les signaux vidéo (vidéo composite) doivent être mesurés en tant que signaux positifs ou négatifs, ceci en fonction du point de mesure. Seule une bonne position de la touche ± (front montant ou front descendant) permet de séparer l'impulsion de synchronisation de la trame. La pente du front de l'impulsion de synchronisation est déterminante pour le réglage du sens du front (±); le signal ne doit ici pas être inversé [INV]. Si la tension de l'impulsion de synchronisation est positive par rapport à la trame, il faut déclencher sur un front montant (+). Si l'impulsion de synchronisation se trouve en dessous de la trame, leur front est alors descendant (négatif). Il faut alors choisir le déclenchement sur front descendant. Si la mauvaise pente est choisie, la trace est instable car le déclenchement s'effectue alors sur la trame. Le déclenchement sur signal vidéo doit s'effectuer en mode déclenchement automatique. En cas de déclenchement interne, le signal de l'impulsion de synchronisation doit avoir au moins 5 mm de haut.
Le signal de synchronisation est composé des impulsions de ligne et de trame qui se différencient également par la durée de leur impulsion. Dans le cas des impulsions de synchronisation ligne, celle-ci est d'environ de 5 µs des 64 µs qui composent une ligne. Les impulsions de synchronisation de trame sont composées de plusieurs impulsions de 28 µs qui se produisent toutes les 20 ms, à chaque trame. Les deux types d'impulsions de synchronisation se différencient ainsi par leur durée et par leur fréquence de répétition. Le déclenchement peut être effectué aussi bien sur les impulsions de ligne que sur les impulsions de trame.
Déclenchement trame
Il faut choisir un calibre approprié de la base de temps TIME/DIV. En position 2 ms/div., une trame complète apparaît à l'écran. L'impulsion de trame ayant provoqué le déclenchement apparaît à gauche de l'écran et l'impulsion de synchronisation de la trame suivante, composée de plusieurs impulsions, apparaît à droite. La trame suivante n'est pas affi chée dans ces conditions. L'impulsion de synchronisation qui suit cette trame initie à nouveau le déclenchement et l'affi chage. Si le bouton HOLD OFF se trouve en butée gauche, l'appareil affi che alors une trame sur deux (trame paire ou impaire). La trame sur laquelle s'effectue le déclenchement dépend des circonstances. Une brève interruption du déclenchement permet de passer sur l'autre trame. Une expansion de la trace est possible en activant la fonction X-MAG. X10 qui permet alors d'observer les lignes individuelles. Une expansion horizontale peut également être effectuée à partir de l'impulsion de synchronisation de trame avec le bouton TIME/DIV. Mais il ne faut pas oublier qu'il se produit alors un affi chage non déclenché, car chaque demi-trame provoque un déclenchement. Ceci est lié au décalage [1/2 ligne] entre deux demi-trames.
Déclenchement ligne
Le déclenchement peut s'effectuer à partir de toute impulsion de synchronisation ; le bouton TIME/DIV 15 doit être réglé entre 0,5 ms/div. et 0,1 μs/div. La position 10 μs/div. est recommandée pour pouvoir affi cher des lignes individuelles. Une ligne et demi est alors visible à l'écran. En général un signal vidéo a une composante continue élevée. Pour un contenu d'image constant (par exemple image de test ou mire), cette composante peut être éliminée par un couplage AC de l'entrée verticale de l'oscilloscope. Pour un contenu d'image changeant (par exemple programme normal), il faut choisir le couplage DC, sinon le signal de
l'image changera de position à l'écran avec chaque changement d'image. Le bouton POSITION permet de compenser la composante de façon à ce que le signal d'image occupe bien la grille de l'écran. Le circuit séparateur de synchronisation fonctionne de la même manière qu'en mode déclenchement externe. Il faut, bien évidemment, respecter la plage de tension [0,3V_cc à 3V_cc] pour le déclenchement externe. Il faut également veiller à la bonne direction de la pente qui, lors d'un déclenchement externe, n'est pas forcément la même que la direction des impulsions de synchronisation (présentes à l'entrée Y). Les deux peuvent être facilement contrôlées en visualisant la tension de déclenchement externe elle-même (dans le cas d'un déclenchement interne).
Déclenchement secteur
En mode déclenchement secteur, une tension prélevée sur le secteur (50/60Hz) est utilisée comme source de déclenchement. Ce mode de déclenchement est indépendant de l'amplitude et de la fréquence du signal Y et est recommandé pour tous les signaux synchrones avec le secteur. Ceci est également valable dans certaines limites pour des multiples entiers ou portions de la fréquence secteur. Le déclenchement secteur permet une représentation de signaux même au-dessous du seuil de déclenchement (inférieur à 0,5 div.). Il est pour cela, le cas échéant, particulièrement adapté à la mesure de petites tensions renflément de redresseurs secteur ou de perturbations à fréquence secteur dans un circuit. Dans ce mode la sélection de pente (SLOPE) est inactive. En mode déclenché (NORMAL), la commande de niveau est active.
Des perturbations magnétiques à fréquence secteur dans un circuit peuvent être déterminées en sens et amplitude avec une sonde à bobine. La bobine doit être enroulée sur une petite armature avec le plus d'enroulements possibles de fi l mince verni et être branchée par un câble blindé à une prise BNC (pour l'entrée oscilloscope). Entre la prise et le conducteur interne il y a lieu de monter une petite résistance d'au moins 100 Ohm (découplage haute fréquence). Il peut être nécessaire de blinder la bobine statiquement également à l'extérieur, dans ce cas aucun enroulement en court-circuit ne doit apparaître. Par rotation de la bobine selon deux axes le maximum et le minimum à l'endroit de la mesure peuvent être déterminés.
Déclenchement externe
Le déclenchement externe est activé avec la touche EXT 19, la source de déclenchement interne est alors désactivée. Le signal de déclenchement externe est appliqué à la prise BNC EXT.TRIG/Z-INPUT 31, voir les spécifi cations techniques requises. Le signal de déclenchement externe peut avoir une forme totalement différente du signal mesuré, mais ils doivent tous deux être synchrones. Le déclenchement est même possible dans certains cas avec des multiples ou des sous-multiples entiers de la fréquence mesurée. Il faut noter qu'un angle de phase différent entre le signal mesuré et le signal de déclenchement peut produire une trace qui ne correspond pas au front de déclenchement choisi. La tension d'entrée maximale à la prise BNC EXT.TRIG/Z-INPUT 31 est de 100 V (continue + crête alternative). L'impédance de cette entrée est de 1 MΩ II 15 pF.
Le couplage de déclenchement peut également être employé avec le déclenchement externe. La seule différence par rapport au déclenchement interne est un condensateur sur le chemin du signal (sauf avec le couplage DC), la limite de bande passante est de 20 Hz.
Indicateur de déclenchement
Les explications suivantes se rapportent à la LED TRIG'd mentionnée au point ⑪ de la partie «Éléments de commande». La LED s'allume aussi bien en déclenchement automatique qu'en déclenchement normal lorsque les conditions suivantes sont remplies :
-
Le signal de déclenchement interne ou externe doit être appliqué sur le comparateur de déclenchement avec une amplitude suffi sante (seuil de déclenchement).
-
La tension de référence sur le comparateur (niveau de décontinlerechement) doit être réglée de manière à ce que les fronts du signal de déclenchement puissent la franchir dans un sens ou dans l'autre.
Il existe alors des impulsions de déclenchement à la sortie du compa-rateur pour le déclenchement de la base de temps et pour l'affi chage du déclenchement.
L'indication de déclenchement facilite le réglage et le contrôle conditions de déclenchement, notamment dans le cas des signaux de très basse fréquence ou d'impulsions très courtes. Dans le cas de signaux ayant un taux de répétition très faible, la LED s'allume alors de façon impulsionnelle. L'indicateur clignote alors non seulement lors du déclenchement du balayage horizontal, mais également à chaque tracé dans le cas de l'affi chage de plusieurs courbes à l'écran.
Réglage de la durée d'inhibition (HOLD OFF)
Les informations spécifi ques se trouvent dans le chapitre « Eléments de commande » sous la rubrique HOLD-OFF/ON 27
Lorsque avec des signaux complexes aucun point de déclenchement estable n'est trouvé même après réglages répétés du niveau de déclenchement (déclenchement NORMAL), une image stable peut être obtenue en agissant sur la durée d'inhibition du balayage. Ce dispositif règle le temps d'inhibition entre deux balayages dans le rapport de 1 à 10. Ainsi les déclenchements qui apparaissent pendant la période d'inhibition n'engendreront pas de balayage. Ce dispositif est particulièrement utile pour visualiser des trains d'impulsions d'amplitudes identiques.
Un signal à fort niveau de bruit ou fortement perturbé par une composante HF sera parfois représenté en double. Dans certains cas, le réglage du niveau de déclenchement (TRIGGER-LEVEL) agit uniquement sur le déphasage mutuel et non sur la double représentation. Une représentation nette du signal nécessaire à son analyse peut être obtenue en agissant sur le HOLD-OFF. Pour cela, appuyer sur la touche HOLD-OFF/ON, et tourner le bouton TIMEusement jusqu'à l'obtention d'une image nette. Une représentation double est également possible avec des signaux impulsionnels dont les différences d'amplitudes sont faibles. Seul un réglage parfaitement précis du seuil de déclenchement permet la représentation d'un signal unique.
Le réglage de la durée d'inhibition (HOLD OFF) simplifi e là aussi le réglage. En utilisation normale supprimer le HOLD-OFF pour obtenir une meilleure luminosité du signal.
Fig. 2: la durée d'inhibition est ici réglée de telle sorte que ce sont toujours les mêmes parties de la courbe qui sont affi chées. L'image est stable.
AUTOSET
Voir les informations spécifi ques dans le chapitre « Eléments de commande » sous la rubrique AUTOSET 7.
Comme déjà mentionné dans le chapitre «Eléments de commande», toutes les commandes de la face-avant sont détectées électroniquement. Il est ainsi possible de confi gurer automatiquement l'appareil en fonction du signal en mode Yt (base de temps). Dans la plupart des cas aucun réglage manuel supplémentaire n'est nécessaire. Une brève pression sur la touche AUTO SET rappelle les derniers réglages de l'appareil en mode monovoie I, monovoie II et double voie. Si l'appareil fonctionnait en mode Yt, la confi guration courante ne sera pas affectée à l'exception du mode addition qui sera désactivé. Au même moment, les attenuateurs (VOLTS/DIV) sont réglés automatiquement de manière à affi cher le signal sur environ 6 divisions en mode monovoie et environ 4 divisions par voie en mode DUAL. Cette explication ainsi que la suivante se rapportant au réglage automatique de la base de temps suppose que le rapport cyclique du signal d'entrée est approximativement de 1 : 1. Le calibre de la base de temps est lui aussi réglé automatiquement de manière à affi cher environ 2 périodes du signal. Le réglage de la base de temps est aléatoire en présence de signaux complexes composés de plusieurs fréquences, comme des signaux vidéo par exemple.
AUTO SET effectue une confi guration automatique de l'appareil avec les paramètres suivants:
- Le couplage d'entrée (AC, DC) reste inchangé, le dernier réglage avant de commuter sur GND est repris.
- Déclenchement interne
- Déclenchement automatique
- Sélection automatique de la source de déclenchement
- Seuil de déclenchement en position centrale
- Coefficients de déviation Y calibrés
- Coeffi cient de déviation de la base de temps calibré
- Couplage de déclenchement AC ou DC inchangé
- Expansion x10 désactivée
- Réglage automatique des positions X et Y
- Sélection du front de déclenchement inchangé
- Trace visible
La touche AUTOSET maintient le couplage d'entrée AC ou DC inchangé. Si le couplage de déclenchement choisi est DC, le couplage AC ne sera pas activé et le déclenchement automatique fonctionnera sans détection de la valeur de crête. Les paramètres de l'AUTOSET annulent les anciens paramètres. Si les variables étaient activées, elles sont alors désactivées de façon à ce que tous les paramètres soient réglés. Après avoir activé l'AUTOSET, les commandes manuelles peuvent être exécutées. Les calibres 1 mV/div et 2 mV/div ne seront pas sélectionnés par la fonction AUTOSET, car la bande passante y est réduite.
Si le signal appliqué présente un rapport cyclique de 400 : 1 ou supérieur, il sera impossible de procéder à un affi chage automatique du signal. Ce type de rapport cyclique provoque la sélection d'un calibre vertical trop faible (sensibilité trop élevée) et d'un calibre de base de temps trop élevé (balayage trop lent) qui a pour conséquence que seule la ligne de base est visible.
Dans de tels cas, il est recommandé de choisir le déclenchement normal et de régler le seuil de déclenchement à environ 0,5 division au-dessus ou en dessous de la trace. Si la TRIG'd LED s'allume, celle-ci indique la présence d'un signal. Il faut alors réduire le coeffi cient de déviation verticale ainsi que le calibre de la base de temps. Une baisse de luminosité peut alors se produire et l'écran peut paraître vide après avoir atteint les limites physiques.
Testeur de composants
L'oscilloscope HM400 est équipé d'un testeur électronique de composants qui est activé en appuyant sur la touche COMP. Le composant à tester est connecté à l'une des deux prises droite et gauche sous l'écran. Le pré-amplificateur vertical et la base de temps sont mis hors service. Une trace horizontale raccourcie est observée. Il n'est pas nécessaire de débrancher les entrées de l'oscilloscope, les signaux d'entrées seront sans effet. En mode testeur de composants, seules les commandes SELECT ④, ADJUST ②, et X-POSITION ⑬ et X-MAG/x10 ⑫ sont actives. Toutes les autres commandes sont inactives. Deux câbles avec prises banane de 4mm sont nécessaires pour brancher le composant à tester. L'oscilloscope revient en position normale par une nouvelle pression sur la touche COMP.
Ne jamais tester un composant sous tension. Débrancher les masses, les alimentations et les signaux connectés au composant à tester. Mettre en service le testeur de composants. Brancher le composant et observer l'oscilloscope.
Lors de tests sur circuit il faut s'assurer que le circuit est déconnecté. Il ne doit être relié ni au secteur, ni à une batterie, ni à des signaux d'entrée. Débrancher toutes les connexions du circuit y compris le câble de masse et les cordons de mesure afin qu'il soit entièrement isolé électriquement.
Seules les capacités déchargées peuvent être testées.
Le principe de test est des plus simples. Un générateur intégré au HM400 délivre une tension sinusoïdale qui est appliquée aux bornes du composant à tester en série avec une résistance fixe intégrée. La tension sinusoïdale aux bornes du composant est utilisée pour la déviation horizontale et la chute de tension aux bornes de la résistance (c'est à dire le courant qui traverse le composant) est utilisée pour la déviation verticale de l'oscilloscope.
Si le composant est une résistance pure, la tension et le courant sont en phase. La figure de test est une ligne droite oblique. La valeur de la résistance détermine l'angle d'inclinaison. Les valeurs de résistances élevées donnent une trace proche de l'horizontale et des valeurs faibles donnent une trace proche de la verticale. Les résistances comprises entre 20 V et 4,7 kΩ peuvent être évaluées. L'évaluation d'une résistance vient de l'expérience ou d'une comparaison directe avec un composant connu.
Les capacités et les induclances provoquent une différence de phase entre le courant et la tension engendrant ainsi une ellipse. L'angle et l'ouverture de l'ellipse dépendent de l'impédance du composant à 50 Hz. Les valeurs des capacités normales ou électrochimiques de 0,1 μF à 1000 μF peuvent être mesurées.
- Une ellipse horizontale indique une haute impédance, une faible capacité ou une inductance relativement élevée.
- Une ellipse verticale indique une faible impédance, une capacité élevée ou une inductance relativement faible.
- Une ellipse inclinée provient d'une résistance élevée ajoutée à une réactance.
La plupart des semiconducteurs tels que diodes, diodes Zener, transistors à effets de champs peuvent être testés. La principale caractéristique des semiconducteurs est la non linéarité. Elle donne à l'écran deux segments qui forment un angle. Il faut noter que caractéristiques directes et inverses sont visualisées simultanément. Ce test concerne seulement deux broches, ainsi le test de gain d'un transistor n'est pas possible. Comme la tension de test appliquée est basse, toutes les jonctions de la plupart des semiconducteurs peuvent être testées
sans dommage. C'est pourquoi le test de la tension de blocage ou de la tension inverse des semiconducteurs haute tension n'est pas possible. Dans de nombreux cas, seul un test de circuit ouvert ou fermé est suffisant.
Tests sur circuit
Dans de nombreux cas les tests sur circuits sont possibles. Les figures obtenues dépendent de l'ensemble des composants aux deux points de test. Ainsi, la figure obtenue peut être différente de celle obtenue avec un composant isolé. En cas de doute, désouder le composant du circuit. Mettre le composant directement sur les prises du testeur de composants pour éviter les phénomènes de ronflement. On peut également procéder par comparaison avec un circuit en état de marche en prenant les mêmes précautions que pour le circuit à tester.
Description des éléments de commande
Bouton poussoir et symboles de mise sous tension ON (I) et hors tension OFF (o).
Après mise sous tension, toutes les LED s'allument et un test automatique de l'appareil est réalisé. Après réalisation des tests, l'appareil passe en fonctionnement normal, tous les paramètres mémorisés avant l'arrêt sont repris.
2 ADJUST - / +
Permet de modifier la valeur des divers paramètres sélectionnés par SELECT 4
3 Indication LEDs
INTENS: La LED s'allume si la fonction de réglage de l'intensité est sélectionnée par SELECT ④. La luminosité diminue ou augmente en appuyant sur les touches ADJUST - / + ②. Il est recommandé de ne régler que le niveau de luminosité nécessaire de la trace, lequel dépend des paramètres du signal, des réglages de l'oscilloscope et de l'éclairage ambiant.
FOCUS: La LED s'allume si la fonction réglage de l'astigmatisme est sélectionnée par SELECT 4. L'astigmatisme peut être modifié à l'aide des touches ADJUST - / + 2. Le réglage de l'astigmatisme dépend de la luminosité, plus la luminosité de la trace est faible, meilleure est la netteté. L'astigmatisme dépend de la localisation de la trace sur l'écran, la meilleure netleté est toujours au centre et diminue vers les bords. Un réglage optimal de l'astigmatisme est difficilement possible avec seulement une ligne à l'écran. Compte tenu de l'interaction entre luminosité et astigmatisme, la meilleure procédure est:
1 Appliquer un signal sinusoidal qui couvre la totalité de l'écran
2 Régler la luminosité
3 Régler l'astigmatisme pour une netteté maximale sur la plus grande partie de l'écran.
L'affichage de signaux avec un faible taux de représentation avec une vitesse de balayage élevée nécessitant une plus forte luminosité implique un réajustement de l'astigmatisme.
TRACE: La LED s'allume si la fonction rotation de trace est sélectionnée par SELECT 4. Le réglage de la rotation de trace peut être modifié à l'aide des touches ADJUST - / + 2. Ce réglage permet de compenser l'effet du champ magnétique sur la déviation du faisceau. Régler la trace parallèlement à la ligne horizontale du graticule. Voir le paragraphe Rotation de Trace dans le chapitre Mise en route et préréglages.
4 SELECT
Cette touche permet de sélectionner les réglages de trace afin de les modifier avec les boutons ADJUST - / + 2. Par simple pression sur cette touche, les fonctions luminosité, astigmatisme et rotation de trace sont activées, comme indiqué par les LEDs 3.
5 POSITION 1 + POSITION 2
Ces boutons permettent de régler la position verticale de la trace de la voie 1 et 2. En mode addition ADD les 2 boutons POSITION 1 et 2 sont actifs. En mode XY le bouton Y-POSITION est désactivé; il faut toujours utiliser le bouton X-POSITION ^13 pour régler la position horizontale.
Pour mesurer une tension continue, tout d'abord l'entrée doit être déconnectée ou communulée sur GND. Ensuite, il appartient à l'utilisateur de choisir une position de référence de la trace avec le bouton POSITION par exemple pour la voie 1. Puis la tension continue peut être connectée à l'entrée qui est commutée de GND à DC. La position de la trace sera alors modifiée et la tension continue pourra être déterminée en tenant compte du coefficient de déviation verticale, du facteur d'atténuation de la sonde et du changement de position par rapport à la ligne 0 volts (ligne de référence) réglée précédemment.
6 SAVE / RECALL
Cette touche permet d'accéder aux mémoires de configuration de l'appareil en combinaison avec les touches 32. L'oscilloscope dispose de 6 mémoires de configuration, ces configurations peuvent être mé-morisées et rappelées.
SAVE:
Pour effectuer une mémorisation, il faut tout d'abord exercer une pression prolongée sur la SAVE/RECALL, jusqu'à ce que les touches mode 32 commencent à clignoter. Une pression sur la touche mode sélectionné, la mémoire associée est appelée et la confi guration présente est mémorisée, la LED de la touche mode s'éteint ensuite. Si la touche SAVE/RECALL a été actionnée par inadvertance, cette action peut être annulée en appuyant une nouvelle fois sur cette touche ou sur toute autre louche sauf les touches mode.
RECALL:
Pour rappeler une confi guration, appuyer brièvement sur la touche SAVE/RECALL, les touches mode ^[32] s'allument. En appuyant sur la touche mode désirée, la confi guration slockée dans cette mémoire est rappelée et prise en compte par l'oscilloscope. Les touches mode s'éleignent. Si la touche SAVE/RECALL a été actionnée par inadvertance, cette action peut être annulée en appuyant une nouvelle fois sur cette touche ou sur toute autre touche sauf les touches mode.
Il faut veiller à ce que le signal à affi cher soit similaire au signal qui était présent au moment de la mémorisation des réglages de l'appareil. La représentation obtenue peut être erronée en présence d'un signal différent (fréquence, amplitude).
7 AUTOSET
Voir aussi le chapitre AUTOSET. Cette touche déclenche un réglage automatique de l'appareil en fonction du signal présent à l'entrée. La fonction AUTOSET rétablit le dernier mode Yt utilisé [CH1, CH2, DUAL] même si l'appareil se trouve en mode Testeur de Composants ou XY.
8 AUTO / NORM - Touche et LED
Une brève pression sur cette touche permet le basculement entre les modes de déclenchement AUTO et NORMAL. La LED s'allume lorsque le déclenchement NORMAL est sélectionné.
AUTO:
Le déclenchement automatique peut avoir lieu avec ou sans détection de la valeur crête. Le bouton TRIGGER L'MS L'actif dans les deux cas. Le balayage horizontal est amorcé périodiquement par le déclenchement automatique et une trace s'affi che même en l'absence de signal de déclenchement ou en présence de réglages inappropriés pour le déclenchement. Les signaux dont la période est plus longue que la période de déclenchement automatique ne peuvent pas être représentés synchronisés car le déclenchement automatique fait démarrer le balayage horizontal trop tôt.
Avec le déclenchement sur valeur de crête, la plage de réglage du bouton TRIGGER LEVEL ^10 est limitée par les valeurs des crêtes négative et positive du signal de déclenchement. En l'absence de déclenchement sur valeur de crête (détection de la valeur de crête), la plage de réglage TRIGGER LEVEL ne dépend plus du signal de déclenchement et le seuil peut alors être réglé trop haut ou trop bas. Le déclenchement automatique veille alors à ce qu'un signal soit loujours représenté, même s'il n'est pas synchronisé. L'activation ou non de la détection de la valeur de crête dépend du mode de fonctionnement et du couplage de déclenchement sélectionné.
NORM:
En déclenchement normal, le déclenchement automatique et la détection de valeur de crêle sont tous deux désactivés. Comme le déclenchement automatique est désactivé, il est également possible d'obtenir une représentation synchronisée de signaux à très basse fréquence. Le signal standard n'apparaît pas en l'absence de signal de déclenchement ou si le réglage du niveau de déclenchement TRIGGER LEVEL 10 est incorrect.
9 SLOPE - Touche et LED
Cette touche permet de sélectionner le sens du front de déclenchement. La LED s'allume si la pente négative (descendante) est sélectionnée.
10 TRIGGER LEVEL - Boulon
Cette fonction permet de régler la tension de déclenchement qu'un signal de déclenchement doit franchir pour démarrer un balayage horizontal. Le front de déclenchement est sélectionné avec la touche décrite précédemment. Voir également les explications des paragraphes précédents concernant le déclenchement automatique, sur valeur de crête et normal. Dans certains cas, il est possible de perdre le déclenchement si seuil de déclenchement n'est pas confi guré correctement. Une pression sur AUTOSET 7 rétablira un affi chage déclenché dans la plupart des cas.
11 TRIG'D - LED
Cette LED s'allume à chaque déclenchement de la base temps. Suivant la fréquence du signal, la LED clignote ou reste constamment allumée.
12 X-MAG/x10 - Touche x10 avec LED
Cette touche active ou désactive l'expansion x10. La LED s'allume lorsque l'expansion x10 est activée. La portion agrandie affi chée peut être déplacée avec le bouton X-POSTION expansion élargit l'affi chage à partir du centre de l'écran, d'où la procédure est de positionner la portion de signal à agrandir au centre de l'écran avec le bouton X-POSITION et ensuite activer l'expansion x10. La touche X-MAG est sans effet en mode XY.
13 X-POSITION
Ce bouton permet de déplacer la position X (horizontale) du signal à l'écran. Voir le paragraphe ci-dessus pour son utilisation avec l'expansion x10.
14 VOLTS/DIV - 2 boutons (CH1 + CH2)
Ces boutons de la voie 1 et 2 ont une double fonction: fonction d'atténuateur d'entrée et fonction de vernier de réglage fi n. Ce bouton n'est fonctionnel que si la voie CH1 ou CH2 est activée ou sélectionnée comme source de déclenchement (mode CH1 seule, DUAL, ADD, XY).
Sélection de la sensibilité (atténuateur d'entrée)
Si la LED ne clignote pas, Ce bouton permet de régler le calibre de la voie CH1 ou CH2. La rotation du bouton dans le sens des aiguilles d'une montre augmente la sensibilité dans une séquence 1-2-5 et la réduit dans le sens inverse. La gamme disponible s'étend de 1 mV/div à 20 V/div.
VAR (CH1 et CH2)
Une brève pression sur les boutons VOLTS/DIV 14 active la fonction de vernier de réglage fin VAR, laquelle est indiquée par le clignotement de la LED indicateur de sensibilité autour du bouton. Une nouvelle pression rétablit la sensibilité calibrée, le clignotement s'arrête. Tant que la fonction VAR est activée l'affichage ne sera pas calibré! Une rotation du bouton vers la gauche diminue la sensibilité, une rotation vers la droite l'augmente. Un signal sonore est émis si la limite inférieure ou supérieure de la plage du réglage fin est atteinte. Cette fonction est souvent utilisée pour mesurer les temps de montée: le temps de montée étant défini de 10 à 90% de l'amplitude totale, cette fonction est très pratique pour régler l'amplitude du signal (non calibré) par exemple précisément à 6 divisions crête à crête; en déplaçant l'affi chage horizontalement avec le bouton X-POSITION, le temps de montée peut être lu de 6 mm du bas à 6 mm au dessous du sommet de la forme d'onde.
15 TIME/DIV - Bouton
Ce bouton a une triple fonction:
1 Il permet de régler le calibre de la base temps
2 Une brève pression sur ce bouton active la fonction de vernier de réglage fin VAR, laquelle est indiquée par le clignotement de la LED autour du bouton.
- Après une pression sur la touche HOLD-OFF/ON 27, il active la fonction de réglage de la durée d'inhibition, qui est indiquée par la LED 27 qui s'allume, voir la fonction 27
Le calibre de la base de temps peut être réglé selon une séquence 1-2-5, de 0,2 s/div à 100 ns/div, en tournant le bouton vers la droite pour l'augmenter et vers la gauche pour le diminuer; le calibre est indiqué par la LED autour du bouton (par exemple 10 μs/div). En activant la fonction X-MAG/x10 ^12 , le calibre peut être augmenté par un facteur de 10 jusqu'à un maximum de 10 ns/div.
VAR
Si la fonction vernier de réglage fin VAR est activée, une rotation du bouton vers la gauche diminue le calibre de la base de temps et une rotation vers la droile l'augmente (non calibré). Un signal sonore est émis si la limite inférieure ou supérieure de la plage du réglage fin est atteinte. Une nouvelle pression sur le bouton met fin à la fonction VAR et rétablit le calibre de la base de temps.
Réglage de la durée d'inhibition: voir le paragraphe 27.
16 CH 1 - touche avec LED
Cette touche sélectionne la voie I comme source de déclenchement. Dans tous les modes de fonctionnement de l'amplificateur verticals au le mode XY, la voie I peut être sélectionnée comme source active de déclenchement interne en appuyant sur cette touche, ce qui est indiqué par la LED allumée.
DÉCLENCHEMENT INTERNE: Indique que le signal de déclenchement est issu du signal mesuré.
17 CH 2 - touche avec LED
Cette touche sélectionne la voie II comme source de déclenchement. Dans tous les modes de fonctionnement de l'amplificateur vertical sauf le mode XY, la voie II peut être sélectionnée comme source active de déclenchement interne en appuyant sur cette touche, ce qui est indiqué par la LED allumée.
18 LINE - touche avec LED
Cette touche sélectionne le secteur comme source de déclenchement. Dans tous les modes de fonctionnement de l'amplificateur vertical sauf le mode XY, le secteur peut être sélectionnée comme source active de déclenchement, ce qui est indiqué par la LED allumée.
DÉCLENCHEMENT SECTEUR: Signifie que le signal de déclenchement n'est pas issu d'un signal d'entrée mais provient du secteur par la prise d'alimentation.
19 EXT - touche avec LED
Cette touche sélectionne l'entrée externe comme source de déclenchement. Dans tous les modes de fonctionnement de l'amplifi cateur vertical sauf le mode XY, l'appui sur cette touche sélectionne la prise BNC EXT.TRIG/Z-INPUT 31 comme source de déclenchement, ce qui est indiqué par la LED qui s'allume. L'entrée de modulation Z, Z-INPUT est alors désactivée.
SOURCE DE DÉCLENCHEMENT EXTERNE: Signifie que le signal de déclenchement n'est pas issu du signal mesuré mais provient d'une source externe.
20 AC - touche avec LED
Dans tous les modes de fonctionnement de l'amplificateur vertical sauf le mode XY, une brève pression sur cette touche sélectionne le couplage de déclenchement AC, ce qui est indiqué par la LED allumée.
21 DC - touche avec LED
Dans tous les modes de fonctionnement de l'amplificateur vertical sauf le mode XY, une brève pression sur cette touche sélectionne le couplage de déclenchement DC, ce qui est indiqué par la LED allumée. La détection crête à crête est désactivée.
22 LF - touche avec LED
Dans tous les modes de fonctionnement de l'amplificateur vertical sauf le mode XY, une brève pression sur cette touche insère un filtre passe bas (voir spécifications) sur le chemin de déclenchement, ce qui est indiqué par la LED allumée. Ce filtre passe bas supprimera les interféquences hautes fréquence qui pourraient perturber le déclenchement.
23 TV - touche avec LED
Dans tous les modes de fonctionnement de l'amplificateur vertical sauf le mode XY, une brève pression sur cette touche active le séparateur de déclenchement TV, ce qui est indiqué par la LED allumée. Les remarques suivantes s'appliquent à la norme TV PAL.
Pour la synchronisation de trame, le bouton TIME/DIV 15 doit être réglé entre 0,2s/div et 1 ms/div; à 2 ms/div une trame complète peut être affichée.
Pour la synchronisation de lignes, le bouton TIME/DIV 15 doit être réglé entre 0,5 ms/div et 0,1 μs/div. A 10 μs/div des lignes individuelles peuvent être affichées, une ligne et demi est alors visible à l'écran.
24 DC/AC - touches avec LED pour la voie 1 et 2
Par une brève pression sur ces touches, le couplage de la voie 1 ou voie 2 peut alterner entre AC et DC, la LED s'allume si le couplage AC est sélectionné.
25 GND - touches avec LED pour la voie 1 et 2
Par une brève pression sur ces touches, l'entrée du préamplifi cateur de la voie 1 ou 2 est reliée à la masse, ce qui est indiqué par la LED qui s'allume. Le signal présent à l'entrée de la prise BNC n'a aucune influence sur la trace. En mode Yt avec déclenchement auto la trace est visible sous forme de ligne (position de la trace zéro volts). En mode XY il n'y a aucune déviation horizontale (X) et verticale (Y).
26 INV - touche avec LED pour la voie II
Une brève pression sur cette touche permet d'inverser la représentation du signal de la voie II, ce qui est indiqué par la LED allumée.
27 HOLD -OFF/ON - touche avec LED
Un brève pression sur cette touche permet le réglage de la durée d'inhibition à l'aide du bouton TIME/DIV 15, ce qui est indiqué par la LED qui s'allume. Voir aussi la rubrique 15 pour plus d'information concernant la triple fonction de ce bouton. En tournant le bouton vers la droile, la durée d'inhibition augmente à partir de sa valeur minimale, un signal sonore est émis lorsque la valeur maximale est atteinte. De même une rotation vers la gauche diminue la durée d'inhibition et un signal sonore est émis lorsque la valeur minimale est atteinte.
En appuyant à nouveau sur la touche 27 le réglage de la durée d'inhibition est désactivé et la durée d'inhibition est rétablie automatiquement à sa valeur minimale. Par une brève pression sur le bouton TIME/DIV lorsque la touche 27 est activée, il est possible de passer alternativement du réglage du calibre de la base de temps au réglage de la durée d'inhibition. Voir aussi le paragraphe «Réglage de la durée d'inhibition».
28 Z-INP - touche avec LED
Une brève pression sur celle touche modifi e la fonction de la prise EXT.TRIG/Z-INPUT 31 elle passe d'entrée de déclenchement externe à entrée de modulation Z (modulation de wehnell), ce qui est indiqué par la LED qui s'allume. La modulation Z est impossible et automatiquement désactivée en mode déclenchement externe ou «Testeur de composants». Une tension de 0 V à l'entrée ne modifi e pas la luminosité de la trace, à 5 V TTL la trace disparaît complètement, les tensions supérieures ne sont pas autorisées.
29 INPUT CH1 + CH2 - 2 prises BNC
Ces prises servent d'entrée des voies CH1 et CH2 en mode Yt, et d'entrée X en mode XY. La borne extérieure de la prise est reliée au châssis et donc à la prise de terre. Les touches DC/AC 24, GND 25 et INV 26 (seulement CH2) sont associées à cette entrée.
30 PROBE ADJUST -dontact
Ce contact permel de délivrer un signal rectangulaire de 1 kHz ou 1 MHz avec un temps de montée inférieur à 5 ns et une impédance de sortie de 50 Ω pour le réglage des sondes autres que 1 : 1; l'amplitude est d'environ 0,2 Vcc. Pour le réglage des sondes, ni la fréquence, ni le rapport cyclique ni l'amplitude exacte n'ont d'importance.
La fréquence du signal rectangulaire dépend du réglage du bouton TIME/DIV ^[15] : entre 0,2 s/div et 100 μs/div la fréquence sera de 1 kHz et entre 50 μs/div et 100 ns/div elle sera de 1 MHz. Voir les chapitres «Mise en route et préréglages» et «Utilisation et réglages des sondes».
PROBE ADJUST contact: Prise de masse pour la sonde
31 EXT.TRIG/Z-INP - prise BNC
Cette prise BNC est utilisée soit comme entrée de déclenchement externe soit comme entrée de modulation d'intensité (modulation Z). L'impédance d'entrée est de 1 MΩ II 15pF. La borne extérieure de la prise est reliée au châssis et donc à la prise de terre. Une brève pression sur la touche Z-INPUT 31 change la fonction de cette entrée.
EXT.TRIG
La prise BNC sert d'entrée de déclenchement externe si la LED Z-INPUT 28 est éteinte. La source de déclenchement est sélectionnée avec les
Z-INPUT
La modulation Z (modulation de wehnelt) est uniquement possible si la LED Z-INPUT ^[28] est allumée. La modulation Z est impossible en mode déclenchement externe et «Testeur de composants», l'activation d'un de ces modes désactive automatiquement la modulation Z. Une tension de 0 V à l'entrée ne modifi e pas la luminosité de la trace, à 5 V TTL la trace disparaît complètement, les tensions supérieures ne sont pas autorisées.
32 Touches de sélection de mode avec LED
Ces touches permettent d'activer les modes suivants CH1, CH2, DUAL, ADD, XY, lesleur de composants et la sélection des mémoires, la LED correspondante au mode ou à la fonction choisi s'allume. Le changement de mode s'effectue par une brève pression sur la touche de mode désirée. Ces touches de modes sont sans effet sur les commandes de réglage du déclenchement.
CH1:
Cette touche a une double fonction: soit elle sélectionne le mode de fonctionnement monovoie 1, soit elle permet l'accès aux paramètres de la mémoire 1. Si le mode de déclenchement préalablement choisi n'était ni externe ni secteur, la source de déclenchement interne est alors elle aussi automatiquement basculée sur la voie 1, ce qui est indiqué par la LED TRIGGER SOURCE ^16 qui s'allume. Le dernier réglage du bouton VOLT/DIV ^14 est conservé. Tous les éléments de commande se rapportant à cette voie sont opérationnels.
CH2:
Cette touche a une double fonction : soit elle sélectionne le mode de fonctionnement monovoie 2, soit elle permet l'accès aux paramètres de la mémoire 2. Si le mode de déclenchement préalablement choisi n'était ni externe ni secteur, la source de déclenchement interne est alors elle aussi automatiquement basculée sur la voie 2, ce qui est indiqué par la LED TRIGGER SOURCE 17 qui s'allume. Le dernier réglage du bouton VOLT/DIV 14 est conservé. Tous les éléments de commande se rapportant à cette voie sont opérationnels.
DUAL:
Cette touche a une double fonction: soit elle sélectionne le mode DUAL (double trace), soit elle permet l'accès aux paramètres de la mémoire 3. Les derniers paramètres de déclenchement sont conservés mais peuvent être modifiés. La LED s'allume. En mode DUAL (double trace), le mode de commutation peut être alterné ou choppé.
ADD:
Cette touche a une double fonction: soit elle sélectionne le mode ADD (addition), soit elle permet l'accès aux paramètres de la mémoire 4. Les
derniers paramètres de déclenchement sont conservés mais peuvent être modifiés. Le mode actif ADD est indiqué par la LED qui s'allume.
Mode additions des voies 1 et 2
En mode addition, les signaux des voies 1 et 2 sont additionnés algébriquement et le résultat est représenté sous la forme d'un seul signal; si la voie 2 est inversée CH1 - CH2 sera affi ché. CH2 - CH1 est impossible. Pour un résultat correct, les réglages des 2 boutons VOLTS/DIV doivent être identiques. La position verticale de la trace peut être modifiée par les 2 boutons POSITION 5. Voir le paragraphe correspondant dans la première partie de ce manuel pour plus d'information, car l'utilisation de ce mode nécessite beaucoup d'attention afi n d'éviter les erreurs de mesure.
XY:
Cette touche a une double fonction: soit elle sélectionne le mode XY, soit elle permet l'accès aux paramètres de la mémoire 5. Si le mode XY est actif, la LED s'allume.
Mode XY: Les indications suivantes sont désactivées en mode XY :
1 le calibre de la base de temps
2 l'indication de la source, du front, du couplage et de la durée d'inhibition
Les éléments de commandes correspondant à ces indications sont également désactivés. Le bouton POSITION 1 5 et TRIGGER LEVEL 10 sont aussi désactivés. Le réglage de la position horizontale s'effectue avec le bouton X-POSITION 13.
COMP:
Cette touche a une double fonction: soit elle sélectionne la fonction Testeur de Composants, soit elle permet l'accès aux paramètres de la mémoire 6. Si le mode Testeur de Composants est actif, la LED s'allume. En appuyant sur n'importe qu'elle autre touche la fonction Testeur de Composants est désactivée.
Fonctionnement du Testeur de Composants
La touche COMP permet de passer du mode oscilloscope au mode testeur de composants et inversement. La dernière confi guration de l'oscilloscope est restituée en quittant le mode testeur de composants.
Voir aussi le chapitre «Testeur de composants». Dans ce mode, les commandes et LED suivantes sont importantes:
- touches ADJUST - / + 2 et LED associées: INTENS, FOCUS, et TRACE 3
- bouton X-POSITION3.
Le contrôle des composants électronique s'effectue entre 2 bornes.
Le composant à tester est connecté aux 2 prises situées sous l'écran à l'aide de douilles de 4 mm.
32 1
POWER
CH1
CH2
DUAL
ADD
XY
COMP
33 COMPONENT TESTER - 2 prises avec douilles bananes de 4 mm. Le composant à tester est connecté à ces 2 prises, la prise de gauche est connecté au châssis et donc à la masse. Pour les mesures DC et basse fréquence, elle sert de prise de terre.
Oscilloscopes
Spectrum Analyzer
Power Supplies
Modular System
Series 8000
Programmable Instruments
Series 8100
authorized dealer
41-0400-0040
www.hameg.com
Subject to change without notice HAMEG Instruments GmbH
41-0400-0040 (6) 17112009-gw Industriestraße 6
© HAMEG Instruments GmbH D-63533 Mainhausen
A Rohde & Schwarz Company Tel +49 (0) 61 82 800-0
DQS-Zertifikation: DIN EN ISO 9001:2000 Fax +49 (0) 61 82 800-100
