Type de produit	Enregistreur vidéo réseau (NVR) pour surveillance
Marque	QNAP
Modèle	QVP-85B
Processeur	Intel Core i5-12400, 6 cœurs/12 threads, turbo 4,4 GHz
Mémoire installée	32 Go DDR4 (2 x 16 Go), jusqu'à 64 Go
Baies de disques	8 x SATA 6 Gbit/s pour disques 3,5 pouces ou SSD 2,5 pouces
Emplacements SSD M.2	2 x PCIe Gen 4 x4 NVMe (format 2280)
Réseau	2 ports 2,5 GbE RJ45 (compatibles 1G/100M/10M)
Ports USB	Avant : 1 USB 3.2 Gen 2 Type A ; Arrière : 1 USB 3.2 Gen 2 Type A, 1 USB 3.2 Gen 2 Type C
Sortie HDMI	1 x HDMI 1.4b
Affichage	Écran LCD monochrome rétro-éclairé avec touches de navigation
Alimentation	Bloc 250 W, 100-240 V CA, 50/60 Hz
Dimensions (H x L x P)	188,2 x 329,3 x 280,8 mm
Poids net	7,3 kg
Fonctions principales	Surveillance vidéo/audio en temps réel, enregistrement haute résolution, lecture multi-caméras, jusqu'à 64 canaux IP, RAID 0/1/5/6/10, remplacement à chaud des disques, copie USB en une touche
Système d'exploitation	QVP (système dédié à la surveillance)
Refroidissement	Ventilateurs système (avec surveillance de panne et surchauffe)
Sécurité	Verrou Kensington, mot de passe panneau LCD, réinitialisation matérielle
Entretien et nettoyage	Dépoussiérer régulièrement ; utiliser un chiffon sec pour l'extérieur ; éteindre avant nettoyage
Contenu de la boîte	QVP-85B, cordon d'alimentation, câble Ethernet Cat5e, vis pour disques (32 pour 3,5", 24 pour 2,5"), dissipateurs thermiques M.2 (x2), clés de plateau (x2), guide d'installation rapide

FOIRE AUX QUESTIONS - QVP-85B QNAP

Comment installer les disques durs 3,5 pouces ?

Éteignez l'appareil. Retirez le plateau de disque (déverrouillez si nécessaire). Placez le disque dur sur le plateau en alignant les trous, fixez les panneaux latéraux puis insérez le plateau dans la baie. Poussez la poignée et verrouillez. Répétez pour chaque disque.

Comment réinitialiser le mot de passe administrateur ?

Maintenez le bouton Réinitialiser enfoncé pendant 3 secondes. Le mot de passe repasse à la première adresse MAC en majuscules sans séparateurs (exemple : 00089BF61575). Les autres paramètres réseau repassent en DHCP.

Que signifie un voyant d'état qui clignote en rouge toutes les 0,5 seconde ?

Cela indique un mode dégradé : un disque est en panne dans une configuration RAID 1, 5 ou 6. Consultez la notice pour remplacer le disque défectueux rapidement.

Comment connecter l'appareil au réseau local ?

Branchez un câble Ethernet entre un port 2,5GbE de l'appareil et votre commutateur/routeur. L'adresse IP s'affiche sur le panneau LCD (Adapter 1). Utilisez Qfinder Pro pour le localiser depuis un ordinateur sur le même réseau.

Comment installer le système d'exploitation QVP via Qfinder Pro ?

Assurez-vous que l'appareil est allumé et connecté au réseau. Lancez Qfinder Pro, double-cliquez sur l'appareil, suivez le Guide d'installation intelligente : nom, mot de passe, fuseau horaire, configuration réseau (DHCP), paramètres de disque (RAID), puis appliquez. L'installation prend jusqu'à 20 minutes.

Comment remplacer un disque défectueux à chaud ?

Connectez-vous à QVP. Allez dans Stockage > Disques. Repérez le disque en panne. Retirez-le de la baie, attendez 20 secondes (l'appareil émet deux bips), insérez un nouveau disque de capacité égale ou supérieure. Le volume se reconstruit automatiquement.

Que faire si le message LCD indique 'Sys. Overheat' ?

Éteignez l'appareil immédiatement. Vérifiez que les ventilateurs fonctionnent et que les ouïes d'aération ne sont pas obstruées. Laissez refroidir avant de redémarrer. Si le problème persiste, contactez le support QNAP.

Comment configurer les paramètres TCP/IP depuis le panneau LCD ?

Appuyez sur Enter pour afficher le menu principal, maintenez Enter pour sélectionner '1. TCP/IP'. Utilisez Select pour naviguer et Enter pour modifier. Après configuration, appuyez Select jusqu'à 'Network Restart' pour enregistrer.

Comment utiliser la copie USB en une touche ?

Connectez un périphérique USB au port USB avant. Installez Hybrid Backup Sync pour configurer le comportement. Par défaut, appuyer sur le bouton de copie lance une sauvegarde incrémentielle des fichiers modifiés ou ajoutés depuis la dernière copie.

Quels niveaux RAID sont pris en charge ?

Le QVP-85B supporte RAID 0, 1, 5, 6 et 10. Le nombre de disques requis varie : RAID 1 (2 disques), RAID 5 (≥3), RAID 6 (≥4), RAID 10 (≥4, nombre pair). Le remplacement à chaud est possible en RAID 1, 5, 6 et 10 sous conditions.

MODE D'EMPLOI QVP-85B QNAP

Guide de l'utilisateur

Table des matières

1. Présentation produit

À propos du QVP-xxB....3

Spécifications matérielles....3

Contenu de la boîte....6

Composants....6

Panneau avant....6

Panneau arrière....7

Panneau droit....9

Panneau gauche....9

Numérotation des disques.... 10

Information sur la sécurité....10

Configuration requise pour l'installation....12

Configurer le serveur de surveillance.... 12

2. Installation et configuration

Installation du matériel....13

Installation du disque....13

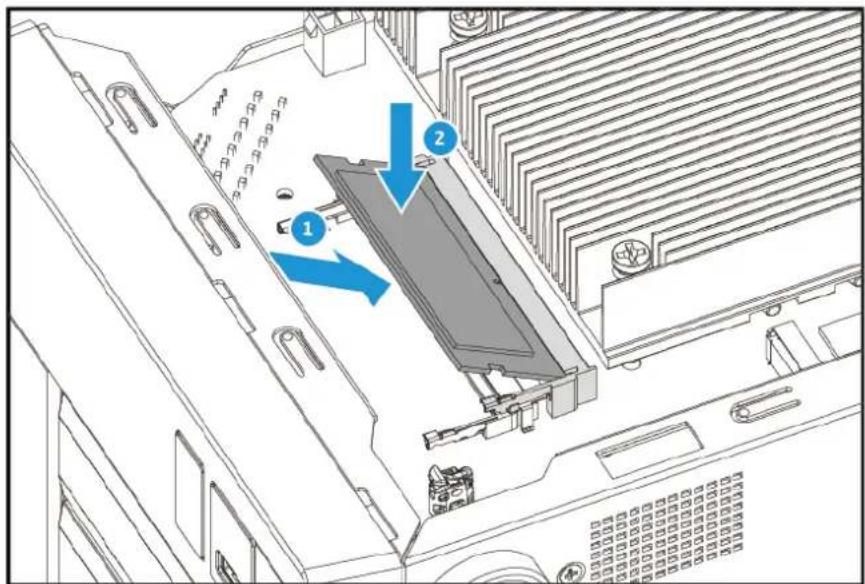

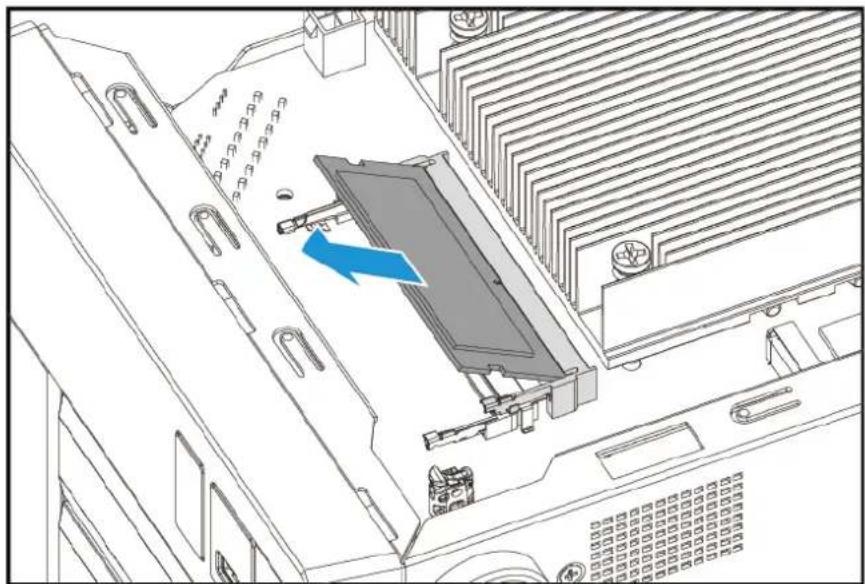

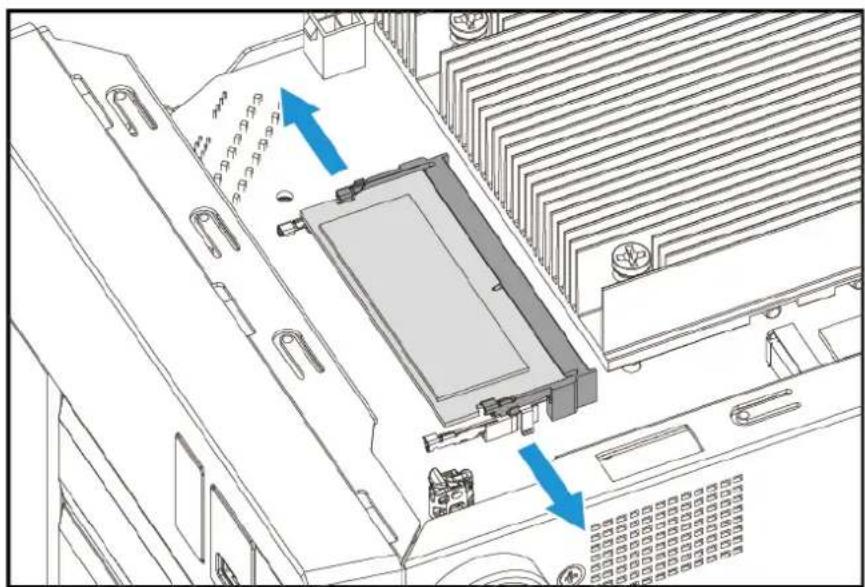

Remplacer les modules mémoire.... 24

Connector l'appareil à un ordinateur ou au réseau....28

Installation de QVP....29

Installation de QVP via Qfinder Pro....30

Installation de QVP par connexion HDMI....31

3. Opérations de base

Bouton Alimentation....33

Bouton Réinitialiser....34

Bouton Copie USB en une touche....34

Panneau LCD....35

Afficher les paramètres TCP/IP....35

Configurer les paramètres TCP/IP....35

Afficher les informations du disque....36

Afficher les informations système.... 37

Éteindre l'appareil.... 37

Redémarrage de l'appareil....37

Modifier le mot de passe LCD....37

Messages d'erreur LCD....38

LED....39

Alerte audio....41

4. Dépannage

Remplacer à chaud les disques en panne.... 43

Récupérer des disques sains retirés involontairement....43

Forcer Qfinder Pro à localiser l'appareil....44

Support et autres ressources.... 44

5. Glossaire

myQNAPcloud....45

myQNAPcloud Link....45

Qfinder Pro....45

QVP 45

6. Notifications

Garantie limitée....46

Clause de non-responsabilité....46

Copyright et marques commerciales....46

1. Présentation produit

Ce chapitre fournit des informations de base sur le serveur de surveillance QNAP QVP-xxB.

À propos du QVP-xxB

Le serveur de surveillance réseau NVR QVP-xxB prend en charge la surveillance vidéo/audio en temps réel, l'enregistrement en haute résolution ainsi que la lecture de plusieurs caméras IP. Avec six ou huit baies de disque SATA 3,5 pouces, un port HDMI 1.4b et deux ports de gestion hôte 2,5GbE, le QVP-xxB fournit un grand espace de stockage et un réseau à haut débit afin de répondre aux exigences des environnements de surveillance de petite/moyenne taille.

Spécifications matérielles

Avertissement

• Si votre produit QNAP possède des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité par QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d'effectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie.
• QNAP n'est pas responsable des dommages ou de la perte de données causés par des modifications non autorisées et l'installation d'applications tierces non prises en charge.
• Pour plus de détails, consultez les Conditions de garantie de QNAP.

Conseil

Les spécifications des modèles sont susceptibles d'être modifiées sans préavis. Pour consulter les dernières spécifications, rendez-vous sur https://www.qnap.com.

N/P commande Baies de disques	Mémoire Canaux intégrés	Canaux maximums	Alimentation
QVP-63B 6 16 Go 8 36 Seul
QVP-85B 8 32 Go 8 64 Seul

Conseil

Le QVP-xxB est vendu avec une quantité spécifiée de canaux gratuits. Pour acheter des canaux supplémentaires, allez dans Panneau de configuration > Système > License Center pour plus de détails.

Composant QVP-63B QVP-85B
Processeur
Processeur Intel® CoreTM i3-12100 Intel® CoreTM i5-12400
Fréquence 4-core/8-thread turbo à 4,3 GHz 6-core/12-threadturbo à 4,4 GHz
Architecture	x86 64 bits
Moteur de chiffrement	AES-NI
Chipset graphique	Intel® UHD Graphics 730
Mémoire
Mémoire pré-installée	16 Go de RAM : 1 x 16 DDR4SODIMM	32 Go de RAM : 2 x 16 DDR4SODIMM
Emplacements de mémoire 2 x SODIMM DDR4
	[GTDB]ImportantUtilisez uniquement les modules de mémoire QNAP pour maintenir les performances et la stabilité du système. Pour les appareils NAS avec plusieurs emplacements de mémoire, utilisez des modules QNAP avec des spécifications identiques.L'utilisation de modules non pris en charge peut réduire les performances, entraîner des erreurs ou empêcher le système d'exploitation de démarrer.
Mémoire maximale 64 Go (2 x 32 Go)
Mémoire flash5 Go (protection de l'OS par double démarrage)
Stockage
Baies de disques 6 x disques SATA 6 Gbit/s3,5 pouces		8 x disques SATA 6 Gbit/s3,5 pouces
Compatibilité des disques Baies de 3,5 pouces :Disques durs SATA 3,5 poucesSSD SATA 2,5 poucesRemarquePour obtenir une liste des modèles de disques et des cartes d'extension compatibles, rendez-vous surhttps://www.qnap.com/compatibility.
Emplacements pour SSD M.2 2 x PCIe Gen 4 x4 NVMe
Facteur de forme SSD M.2 2280
Prise en charge de l'accélération de cache SSD	Cet appareil prend en charge l'accélération de cache SSD pour tous les lecteurs.
Remplacement à chaud L'appareil prend en charge les lecteurs remplaçables à chaud sauf les suivants :SSD M.2
Réseau
Interface réseau 2,5 Gigabit 2 x 2,5 GbE RJ45
	RemarqueCes ports fournissent des vitesses de connexion réseau de 2,5 Gbit/s, 1 Gbit/s, 100 Mbit/s et 10 Mbit/s.
Ports d'E/S externes et emplacements d'extension
Emplacements PCIe Emplacement 1 : PCIe Gen 4 x16Emplacement 2 : PCIe Gen 4 x4
Ports USB • 1 x USB 3.2 Gen 2 Type C
Ports HDMI 1 x HDMI 1.4b
Interface
Panneau d'affichageÉcran LCD monochrome rétro-éclairé
Boutons • Alimentation	RéinitialiserLCD entrerLCD sélectionnerCopie USB à une touche
Dimensions
Facteur de forme Tour Tour
Dimensions (H x L x P) 188,2 x 264,3 x 279,6 mm(7,41 x 10,41 x 11,01 pouces)		188,2 x 329,3 x 280,8 mm(7,41 x 12,96 x 11,06 pouces)
Poids net 6,32 kg (13,93 livres) 7,3 kg (16,09 livres)
Autres
Bloc d'alimentation 1 x 250W, 100-240 V CA, 50/60 Hz 1 x 250W, 100-240 V CA, 50/60 Hz
Batterie du système Batterie au lithium CR2032 (3 V, 225 mAh)

Composant QVP-63B QVP-85B
Humidité relative • Humidité relative	sans condensation : 5% à 95%• WBGT : 27°C (80,6°F)

Conseil

Pour obtenir une liste des modèles de disques et des cartes d'extension compatibles, rendez-vous sur https://www.qnap.com/compatibility.

Contenu de la boîte

Élément Quantité
QVP-xxB 1
Cordons d'alimentation 1
Câble Ethernet 1 x Cat5e (RJ45)
Vis pour disques 3,5 pouces • QVP-63B : 24	• QVP-85B : 32
Vis pour disques 2,5 pouces • QVP-63B : 18	• QVP-85B : 24
Dissipateurs thermiques pour SSD M.2 2

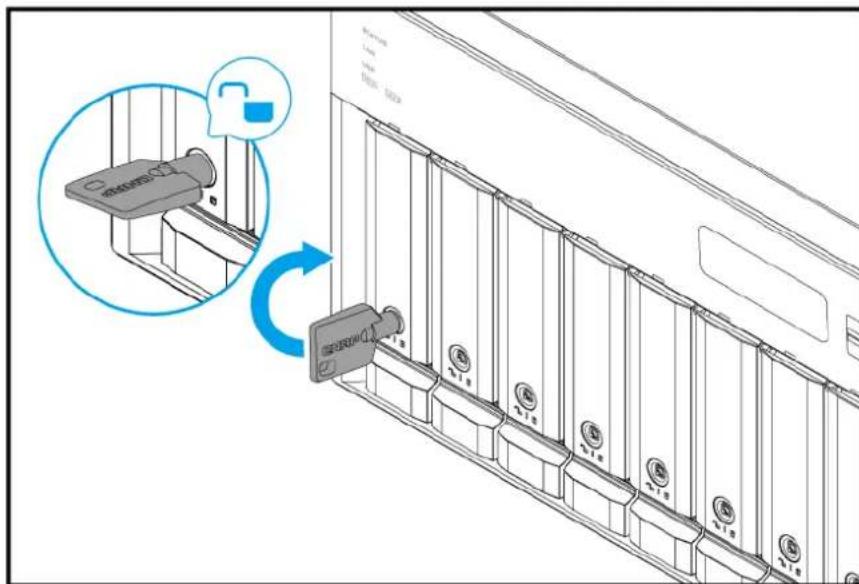

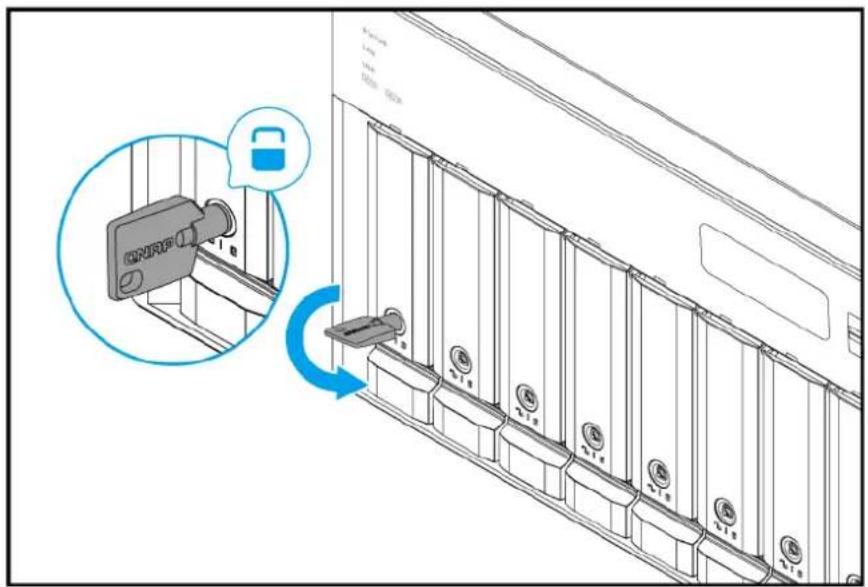

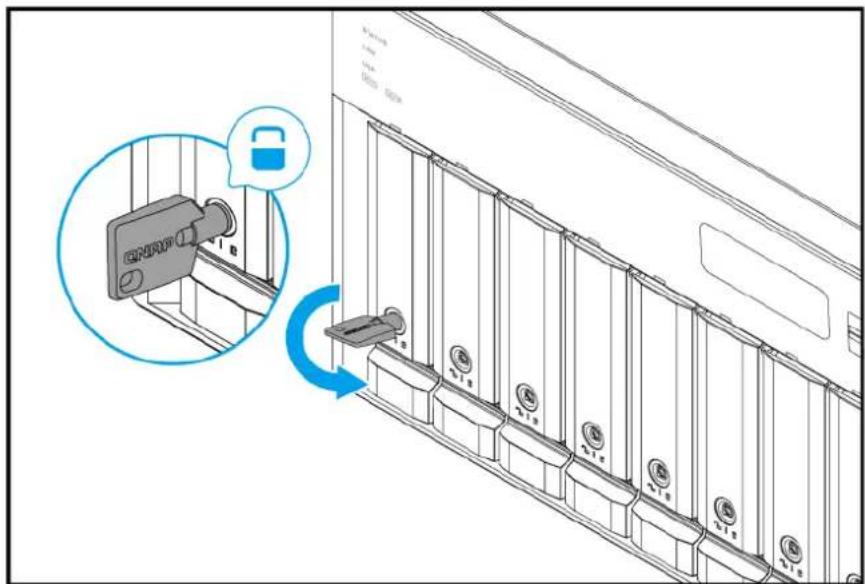

Clés de plateau de disque 2
Guide d'installation rapide (QIG) 1

Composants

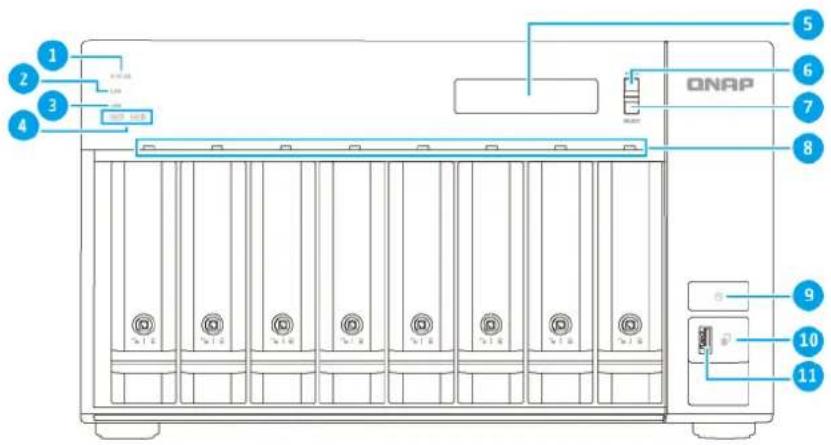

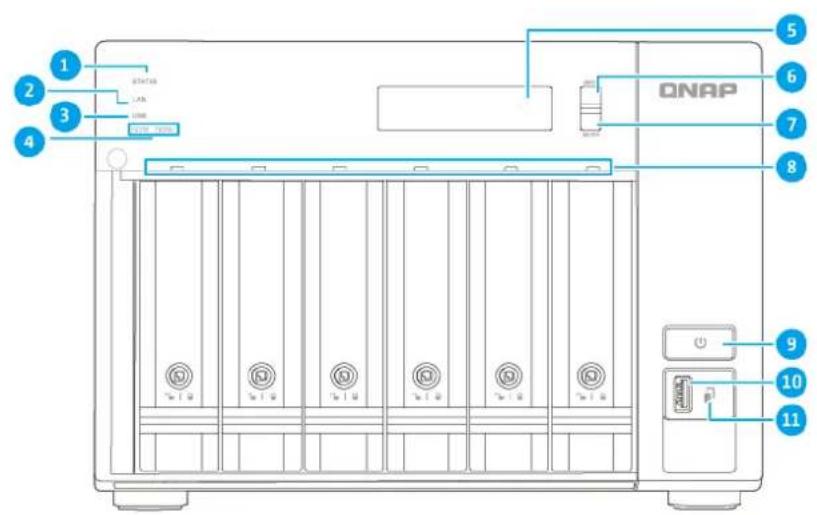

Panneau avant

1 2 3 4 STATUS LINK LINK ONAP 5 6 7 8 9 10 11

QVP-63B

1 2 3 4 5 6 7 8 QNAP 9 10 11

QVP-85B

Numéro	Composant Num	éro	Composant
1 LED	d’état 7 Bouton Sélectionner LCD
2 LED	LAN 8 LED Disque
3 LED	USB 9 Bouton Alimentation
4 LED	SSD M.2 10 Bouton Copie USB à une touche
5 Panneau	LCD 11 Port USB 3.2 Gen 2 de Type A
6 Boutons	Entrée LCD - -

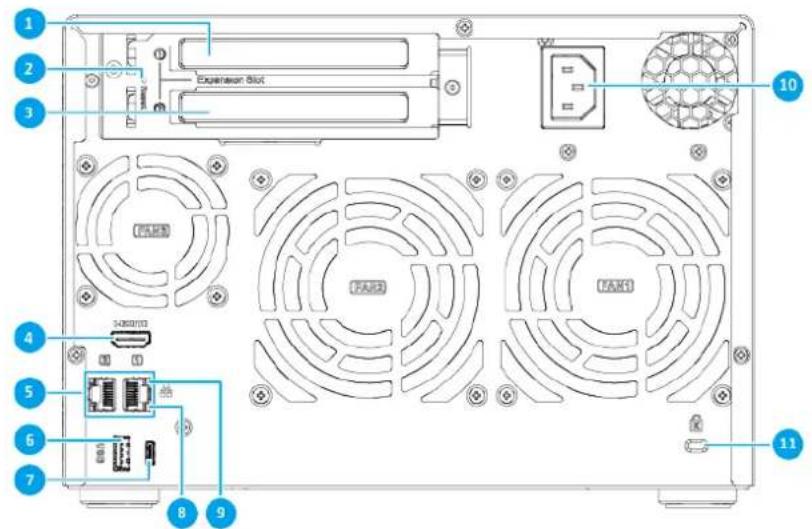

Panneau arrière

1 2 3 Expansion Slot 4 5 6 7 8 9 10 11

QVP-63B

Numéro	ComposantNum	éro	Composant
1 Capot pleine hauteur PCIe 7 Port USB 3.2 Gen 2 de Type C
2 Bouton Réinitialiser 8 LED de vitesse Ethernet 2,5 Gigabit
3 Capot pleine hauteur PCIe 9 LED d'activité Ethernet 2,5 Gigabit
4 Port HDMI 10 Entrée d'alimentation
5 Ports Ethernet 2,5 Gigabit (RJ45) 11 Emplacement de sécurité Kensington
6 Port USB 3.2 Gen 2 de Type A - -

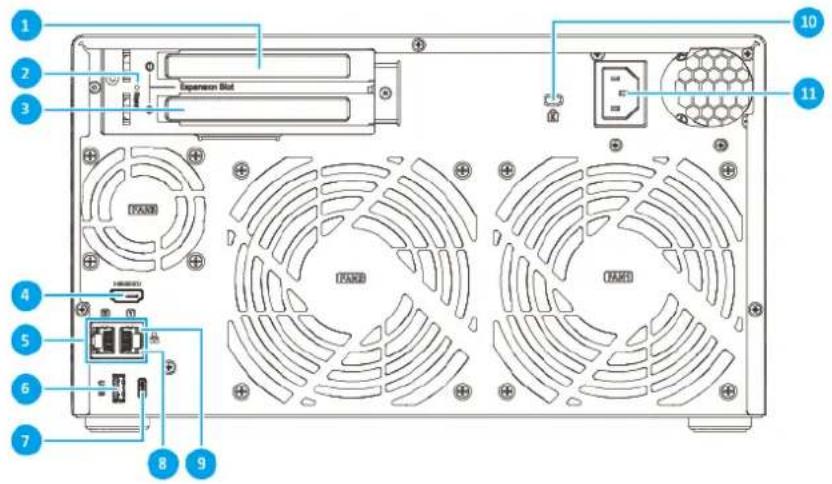

1 2 3 Supermem Blot 4 5 6 7 8 9 10 11

QVP-85B

Numéro	ComposantNum	éro	Composant
1 Capot pleine hauteur PCIe 7 Port USB 3.2 Gen 2 de Type C
2 Bouton Réinitialiser 8 LED de vitesse Ethernet 2,5 Gigabit
3 Capot pleine hauteur PCIe 9 LED d'activité Ethernet 2,5 Gigabit
4 Port HDMI 10 Emplacement de sécurité Kensington
5 Ports Ethernet 2,5 Gigabit (RJ45) 11 Entrée d'alimentation
6 Port USB 3.2 Gen 2 de Type A - -

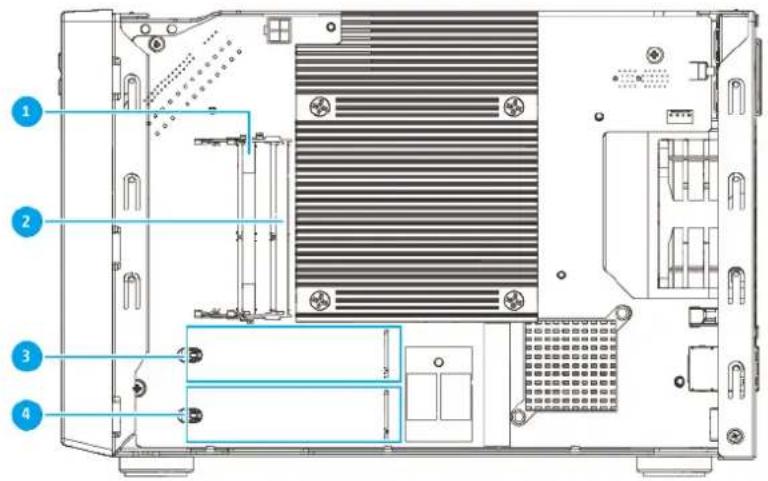

Panneau droit

Numéro	Composant Num	éro	Composant
1 Emplacement mémoire 2 3 Emplacement SSD M.2 1
2 Emplacement mémoire 1 4 Emplacement SSD M.2 2

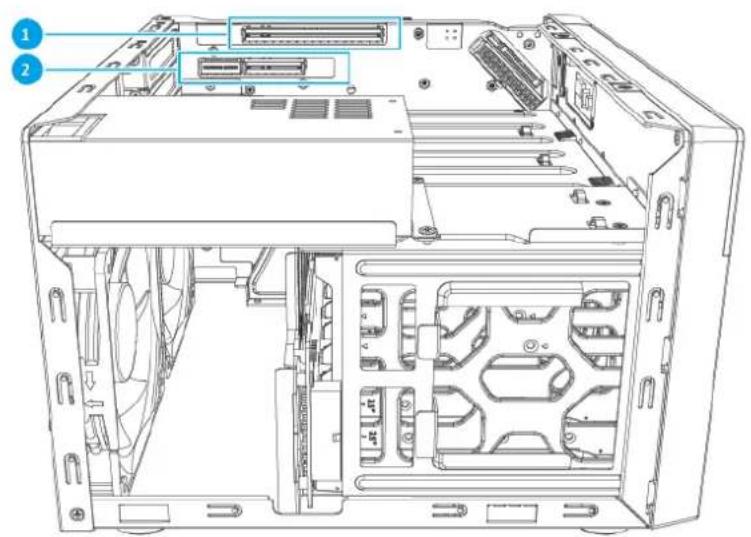

Panneau gauche

Numéro	Composant Numéro Composant
1 Emplacement PCIe 1 (PCIe 4.0 x16) 2 Emplacement PCIe 2 (PCIe 4.0 x4)

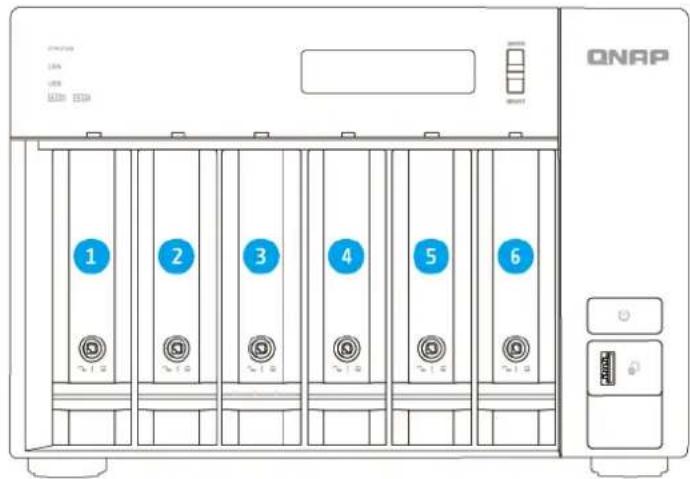

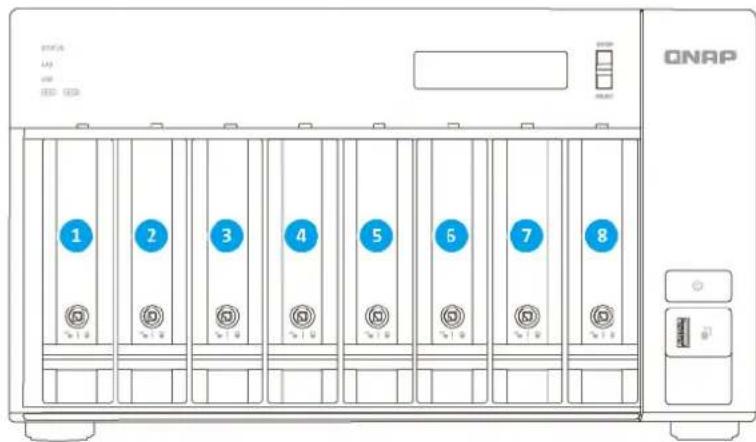

Numérotation des disques

QNAP 1 2 3 4 5 6

QVP-63B

1 2 3 4 5 6 7 8 ONAP

QVP-85B

Information sur la sécurité

Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d'effectuer toute opération.

Instructions générales

- L'appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l'utilisation d'un outil, d'un verrou et d'une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d'installation et de maintenance doivent avoir un accès physique à l'appareil.
• Pour éviter d'endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.
• Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants.

Alimentation

• Afin de réduire le risque d'incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre.
• Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l'appareil avant d'installer ou de remplacer des composants système.

Pile système

• Ce produit contient une pile bouton.
• Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures.
• Tenez les piles hors de la portée des enfants.
• Si vous pensez que vos piles ont été avalées ou placées dans toute partie du corps, consultez immédiatement un médecin.
• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.
• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.

Pièces en mouvement

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l'écart des pales de ventilateur en mouvement lorsque l'appareil est connecté à une source d'alimentation.

Composants en mouvement : Tenez les parties de votre corps à l'écart des autres composants en mouvement.

- L'appareil ne convient pas pour une utilisation dans des lieux où peuvent se trouver des enfants.

Configuration requise pour l'installation

Catégorie Élément
Environnement • Température ambiante : 0°C à 40°C (32°F à 104°F)Humidité relative sans condensation : 5 % à 95%WBGT : 27°C (80,6°F)Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques
Matériel et périphériques • Disques de stockagePour obtenir une liste des modèles de disques compatibles, rendez-vous surhttps://www.qnap.com/compatibility.Câble réseau
Outils • Tournevis Phillips n°1 ou 2	Bracelet anti-statique

Configurer le serveur de surveillance

Important

Lisez attentivement toutes les exigences et informations de sécurité avant de configurer le NAS ou d'installer des composants NAS.

1. Placez votre appareil dans un environnement qui répond aux exigences.
   Pour plus de détails, consultez Configuration requise pour l'installation.

2. Installer les disques.

Pour plus de détails, consultez les rubriques suivantes :

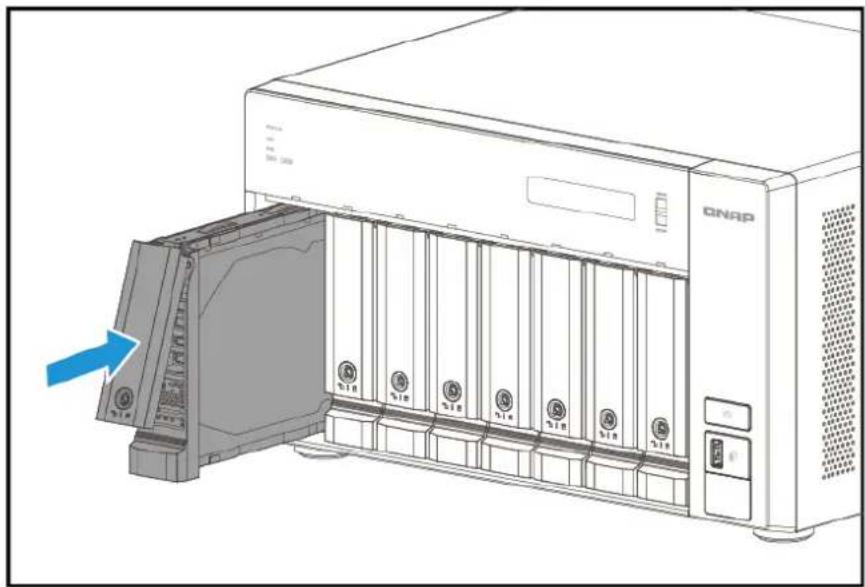

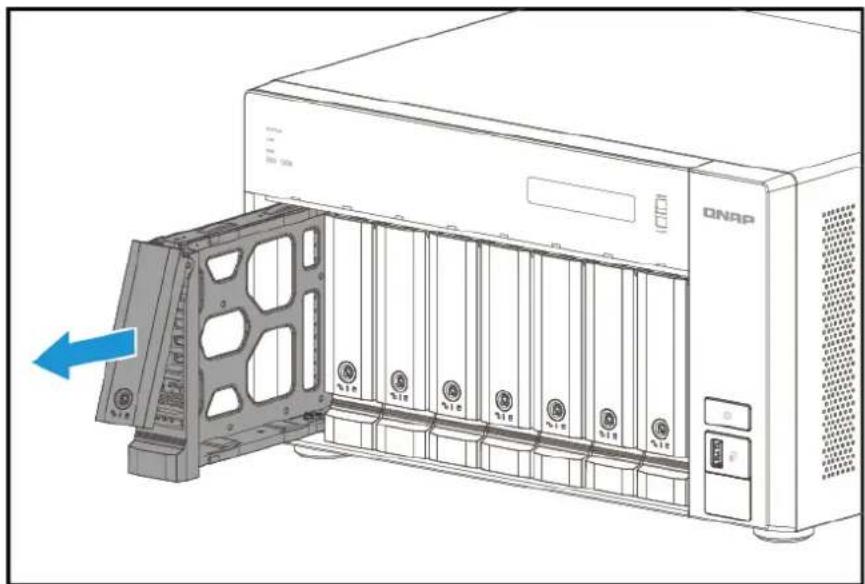

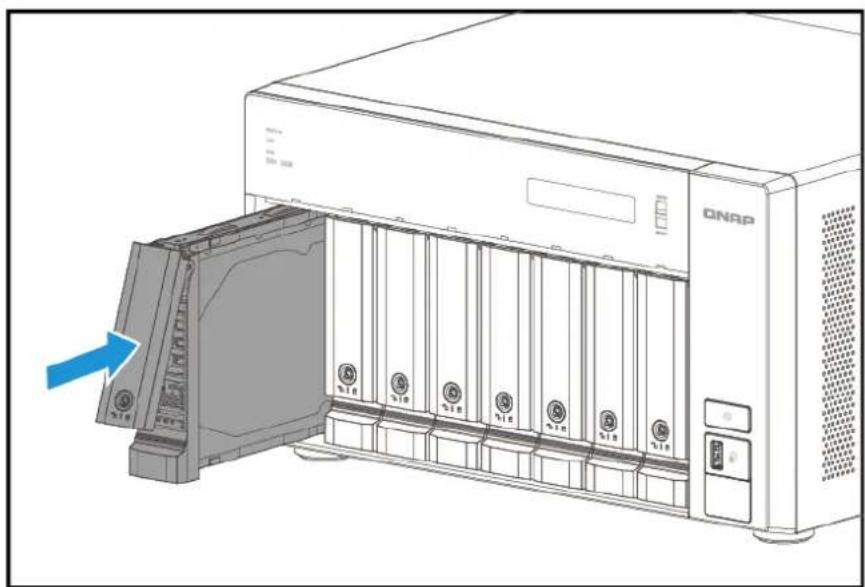

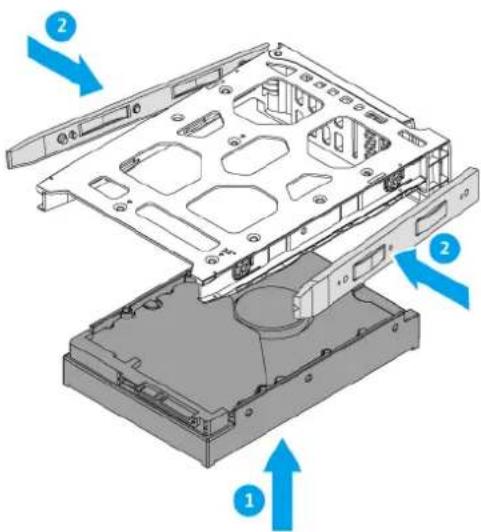

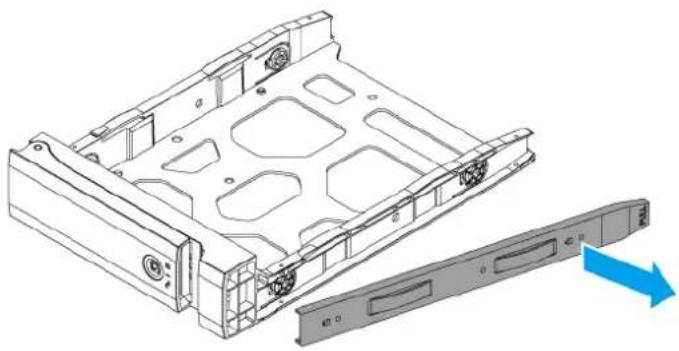

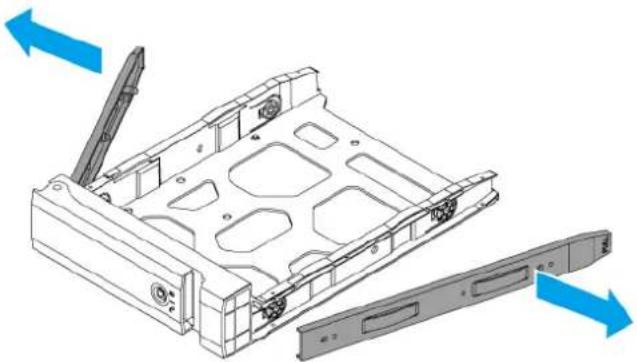

• Installer des disques durs 3,5 pouces sur des plateaux de 3,5 pouces

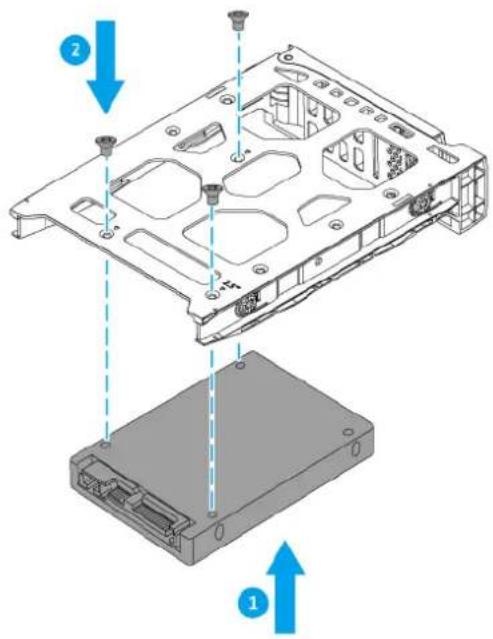

• Installer des SSD 2,5 pouces sur des plateaux de 3,5 pouces

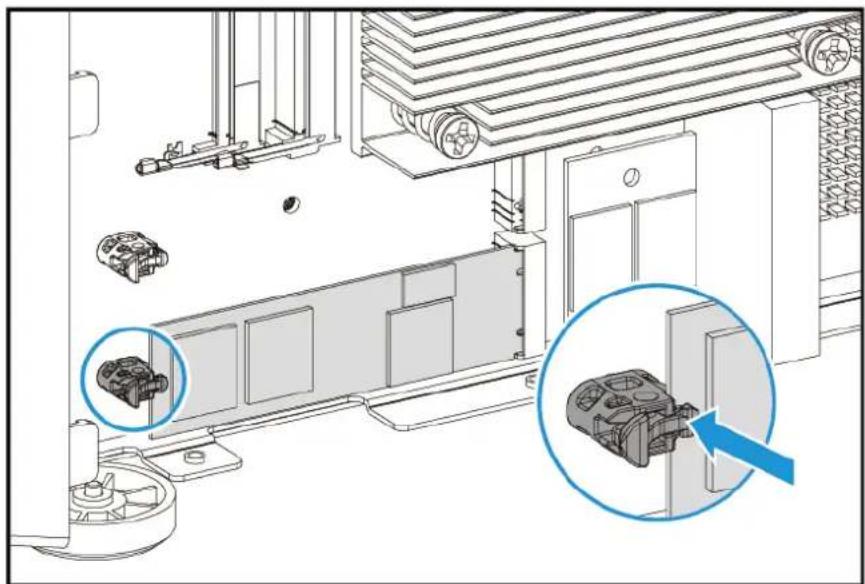

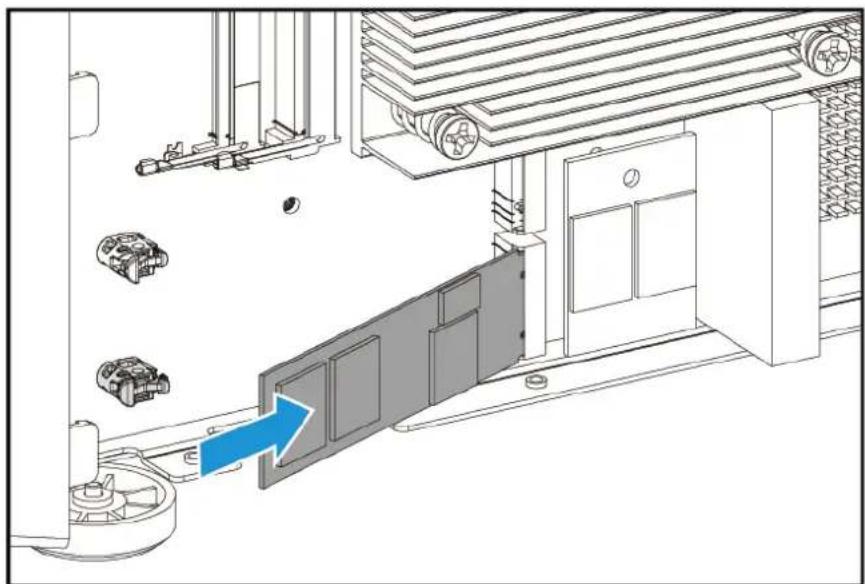

• Installer des SSD M.2

• Facultatif : Remplacez les modules mémoire.

Pour plus de détails, consultez Remplacer les modules mémoire.

1. Branchez le cordon d'alimentation et tous les câbles applicables.

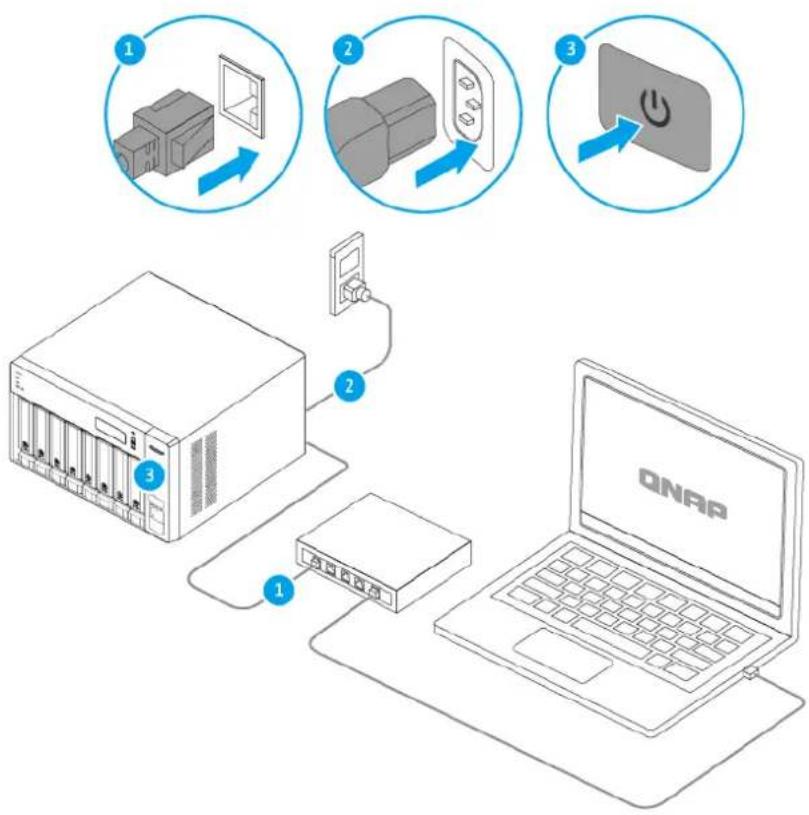

2. Connectez l'appareil à un ordinateur ou au réseau.

Pour plus de détails, consultez Connecter l'appareil à un ordinateur ou au réseau.

1. Allumez l'appareil.

2. Installez QVP.

Pour plus de détails, consultez Installation de QVP.

1. Connectez-vous à QVP.

2. Installation et configuration

Ce chapitre fournit les étapes de configuration spécifiques sur l'installation du matériel et du firmware.

Installation du matériel

Cette section fournit des informations sur l'installation des disques, les modules de mémoire et la connexion à un ordinateur ou au réseau.

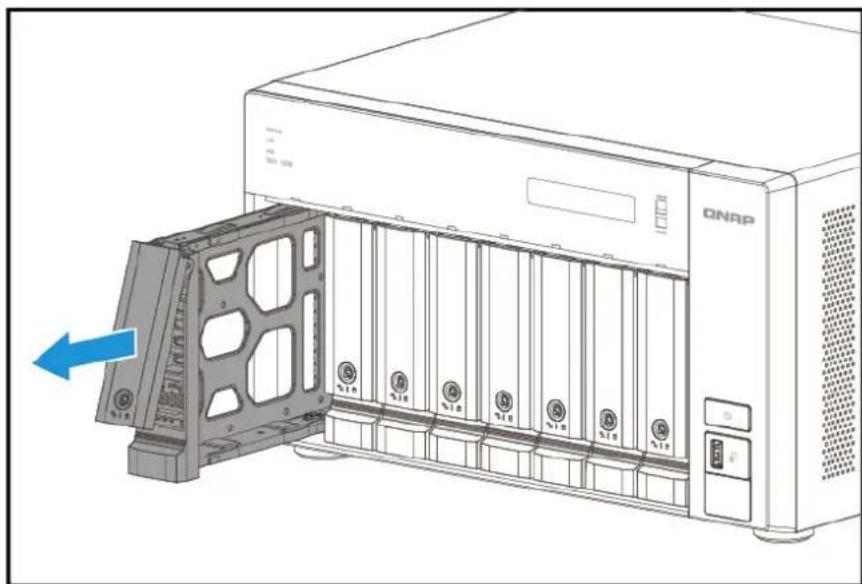

Installation du disque

La gamme QVP-xxB est compatible avec les disques durs 3,5 pouces, les SSD 2,5 pouces et les SSD M.2.

Installer des disques durs 3,5 pouces sur des plateaux de 3,5 pouces

Avertissement

• L'installation d'un disque efface toutes les données sur ce disque.
• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

•

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l'écart de pales de ventilateur en mouvement.

•

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l'écart des autres composants en mouvement.

1. Éteignez l'appareil
2. Retirez le plateau de disque.

a. Facultatif : Déverrouillez le plateau.

Remarque

Les plateaux de disque préinstallés sont livrés déverrouillés.

Important

Assurez-vous que les clés du plateau de disque sont stockées dans un endroit sûr.

b. Tirez la poignée du plateau vers l'extérieur.

c. Tirez sur le plateau pour le sortir.

3.Installez un disque sur le plateau.

a.Retirez les panneaux de fixation sur les côtés du plateau de disque.

b. Placez le disque sur le plateau de sorte que les trous sur les flans du disques soient alignés avec les trous placés sur les flans du plateau.
c. Fixez les panneaux de fixation pour fixer le disque au plateau.

d.Facultatif : Fixez des vis pour assurer le blocage du disque.

1. Chargez le plateau dans la baie.

a. Insérez le plateau dans la baie.

b.Poussez la poignée.

c.Verrouillez le plateau.

Installer des SSD 2,5 pouces sur des plateaux de 3,5 pouces

Avertissement

• L'installation d'un disque efface toutes les données sur ce disque.
• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l'écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l'écart des autres composants en mouvement.

1. Éteignez l'appareil.
2. Retirez le plateau de disque.

a. Facultatif : Déverrouillez le plateau.

Remarque

Les plateaux de disque préinstallés sont livrés déverrouillés.

Important

Assurez-vous que les clés du plateau de disque sont stockées dans un endroit sûr.

b.Tirez la poignée du plateau vers l'extérieur.

c. Tirez sur le plateau pour le sortir.

3.Installez un disque sur le plateau.

a.Enlevez le panneau de fixation droit du plateau de disque.

b. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau.

c.Fixez les vis.

1. Chargez le plateau dans la baie.

a. Insérez le plateau dans la baie.

b. Poussez la poignée.

c. Verrouillez le plateau.

Installer des SSD M.2

La gamme QVP-xxB possède deux emplacements SSD M.2 sur le Panneau droit. Pour obtenir une liste des SSD M.2 compatibles, rendez-vous sur http://www.qnap.com/compatibility.

Avertissement

- L'installation d'un disque efface toutes les données sur ce disque.

- Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l'écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l'écart des autres composants en mouvement.

Remarque

• QNAP recommande l'installation de dissipateurs thermiques sur les contrôleurs SSD M.2 afin d'améliorer l'efficacité du refroidissement et de garantir des performances constantes.

• Avant d'installer des dissipateurs thermiques non-QNAP, assurez-vous qu'ils soient de taille et de forme appropriées.

• Éteignez l'appareil.

• Branchez le cordon d'alimentation à la prise électrique.
• Débranchez tous les câbles et les appareils externes.

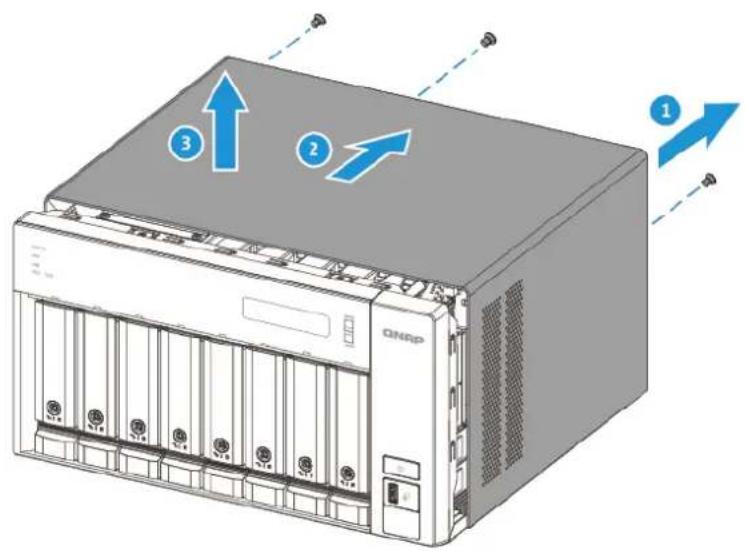

• Retirez le capot du boîtier.

a. Retirez les vis.
b. Faites glisser le capot vers l'arrière.
c. Soulevez le capot et retirez-le de l'appareil.

3 2 1 QNRP

5.Installez le SSD M.2.

a. Déverrouillez l'entretoise M.2 en appuyant sur son bord.

b. Insérez le SSD M.2 dans l'emplacement.

c.Enfoncez doucement le SSD M.2 jusqu'à ce que l'entretoise verrouille le disque en place.

d. Vérifiez que l'entretoise M.2 verrouille fermement le SSD M.2 en place.

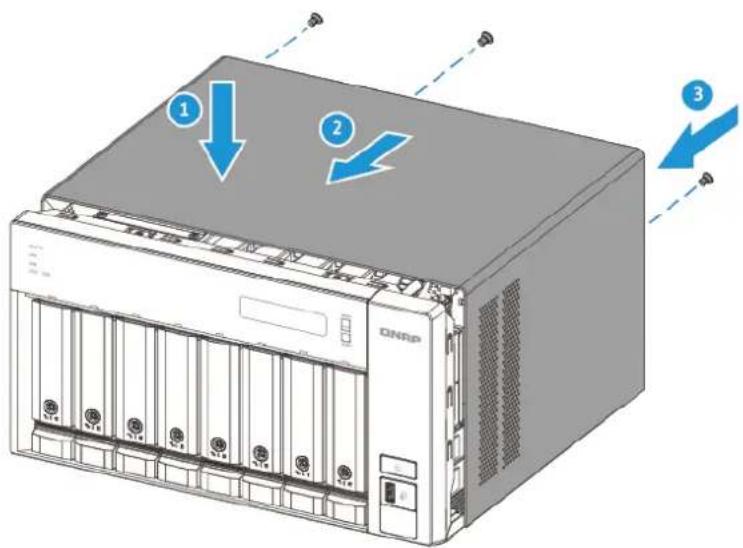

6.Fixez le capot du boîtier.

a. Placez le capot sur l'appareil.

b.Faites glisser le capot vers l'avant.

c.Fixez les vis.

1. Branchez tous les câbles et accessoires externes.

2. Branchez le cordon d'alimentation sur la prise secteur.

9.Allumez l'appareil.

Remplacer les modules mémoire

La gamme QVP-xxB possède deux emplacements de mémoire. Vous pouvez augmenter la capacité de mémoire du NAS en mettant à niveau les modules mémoire.

Utilisez uniquement les modules de mémoire QNAP pour maintenir les performances et la stabilité du système. Vous pouvez acheter des modules mémoire QNAP chez des revendeurs habilités.

Pour plus de détails sur la numérotation des emplacements, consultez Panneau droit.

Avertissement

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l'écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l'écart des autres composants en mouvement.

- Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

1. Éteignez l'appareil.
2. Débranchez le cordon d'alimentation de la prise secteur.
3. Débranchez tous les câbles et les appareils externes.
4. Retirez le capot du boîtier.

a. Retirez les vis.
b. Faites glisser le capot vers l'arrière.
c. Soulevez le capot et retirez-le de l'appareil.

3 2 1 QNRP

5.Enlevez un module existant.

a.Poussez vers l'extérieur en même temps les clips de retenue pour libérer le module.

b. Vérifiez que le module est incliné vers le haut et qu'il est complètement libéré de la fente.

Avertissement

Essayer de retirer un module qui n'est pas complètement libéré peut endommager le module et la carte système.

c.Tenez le module par les bords.

d.Faites glisser le module délicatement hors de la fente.

- Ne touchez pas les composants internes, en particulier les connecteurs métalliques.

- Ne pliez pas le module.

6.Installez un nouveau module.

a. Alignez l'encoche avec la nervure dans la fente.

b. Insérez le module dans la fente.

c. Vérifiez que les connecteurs métalliques sont complètement insérés dans la fente.

d. Appuyez doucement sur le module jusqu'à ce que les clips de rétention verrouille la position du module.

7.Fixez le capot du boîtier.

a. Placez le capot sur l'appareil.

b.Faites glisser le capot vers l'avant.

c.Fixez les vis.

① ② ③

1. Branchez tous les câbles et accessoires externes.

9.Allumez l'appareil.

1. Vérifiez que le module est reconnu par l'appareil.

a. Connectez-vous à QVP en tant qu'administrateur.

b. Allez dans Panneau de configuration > Système > État du système > Informations sur le matériel.

c. Vérifiez la valeur de Mémoire totale.

Connector l'appareil à un ordinateur ou au réseau

Le QVP-xxB peut être connecté à un ordinateur ou au réseau local. Pour plus de détails, consultez les rubriques suivantes :

• Connecter l'appareil à un ordinateur
• Connecter l'appareil à un réseau

Connector l'appareil à un ordinateur

Connector le QVP-xxB à un NAS QNAP vous permet d'étendre la capacité de stockage et de sauvegarder les données sur le NAS via les connexions de câble Ethernet sur l'appareil. Cependant, vous devez connecter le QVP-xxB à un ordinateur pour configurer les paramètres de l'appareil.

1. Allumez l'appareil.
2. Connectez l'appareil à un ordinateur.

a. Connecter un câble Ethernet à l'appareil
b. Connectez le câble Ethernet à un port Gigabit Ethernet de l'ordinateur.

1. Vérifiez que l'appareil est reconnu par l'ordinateur.

a. Ouvrez Qfinder Pro sur l'ordinateur hôte.

Remarque

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

b. Localisez l'appareil dans la liste.

Connector l'appareil à un réseau

Vous pouvez connecter le QVP-xxB à un réseau local via le port hôte.

1. Allumez l'appareil.
2. Connectez l'appareil à votre réseau local :

Type Méthode
Port hôte Sélectionnez l'adresse IP de l'appareil obtenue à partir de l'Adapter 1 (Adaptateur 1) sur le panneau LCD.

1. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

1. Entrez l'adresse IP dans la barre de recherche de Qfinder Pro.
2. Localisez l'appareil dans la liste, puis double-cliquez sur son nom ou adresse IP. L'écran de connexion QVP apparaît.
3. Entrez vos informations de connexion QVP.
4. Cliquez sur Connexion.

Installation de QVP

Le QVP-xxB utilise le système d'exploitation QNAP QVP. Vous pouvez installer QVP par l'une des méthodes suivantes.

Méthode Description Configuration requise
Installation de Qfinder Pro (recommandé)	Si l'appareil est connecté à votre réseau local, vous pouvez effectuer ce qui suit :Localiser l'appareil à l'aide de Qfinder Pro.Suivez les étapes de l'Assistant Guide d'installation intelligente.	OrdinateurCâble réseauProgramme d'installation de Qfinder Pro
Installation locale Si	l'appareil fournit une sortie HDMI, vous pouvez effectuer les opérations suivantes :Connectez l'appareil au matériel requis.Suivez les étapes de l'Assistant Guide d'installation intelligente.	MoniteurCâble HDMIClavier USB ou télécommande (non disponible sur tous les modèles)

Installation de QVP via Qfinder Pro

Avertissement

L'installation de QVP efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

1. Éteignez l'appareil.
2. Connectez l'appareil au réseau local de votre caméra.

Remarque

Pour des détails, voir « Ajouter des caméras » dans le Manuel de l'utilisateur de QVP.

1. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

1. Localisez l'appareil dans la liste, puis double-cliquez sur son nom ou adresse IP. Le Guide d'installation intelligente s'ouvre dans le navigateur web par défaut.

2. Choisissez Lancer le guide d'installation intelligente.

3. Fournissez les informations suivantes.

4. Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom du NAS peut contenir les caractères suivants :

5. Lettres (A à Z, a à z)
6. Chiffres (0 à 9)
7. Traits d'union (-)

Remarque

Le nom du NAS ne peut pas se terminer par un tiret.

- Mot de passe : Indiquez un mot de passe d'administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

1. Cliquez sur Suivant.
2. Spécifiez le fuseau horaire, la date et l'heure.

Conseil

QNAP recommande de se connecter à un serveur NTP afin de s'assurer que l'appareil suive la norme du Temps universel coordonné (UTC).

1. Cliquez sur Suivant.
2. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).
3. Cliquez sur Suivant.
4. Sélectionnez les types d'appareils que vous utiliserez pour accéder à des dossiers partagés sur l'appareil.
5. Cliquez sur Suivant.
6. Configurez les paramètres de disque.

a. Sélectionnez les disques pour créer un volume.

b. Sélectionnez un type de RAID.

1. Cliquez sur Suivant.
2. Vérifiez les paramètres.
3. Cliquez sur Appliquer.

Un message de confirmation apparaît.

Avertissement

Confirmer supprime toutes les données sur le disque avant de commencer l'installation.

1. Cliquez sur Confirmer.

QVP est installé.

Remarque

L'installation de QVP peut prendre jusqu'à 20 minutes pour se terminer.

Installation de QVP par connexion HDMI

Avertissement

L'installation de QVP efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

1. Connectez un écran HDMI sur l'appareil.
2. Connectez un clavier USB à l'appareil.
3. Connectez l'appareil au commutateur réseau ou au routeur auquel vos caméras sont connectées.

Remarque

Pour plus de détails, voir « Ajouter des caméras » dans le Manuel de l'utilisateur de QVP.

1. Allumez l'appareil.

L'écran Bienvenue du Guide d'installation intelligente apparaît.

1. Cliquez sur Lancer le guide d'installation intelligente.

L'écran Configuration du disque apparaît.

1. Sélectionnez les disques pour créer un pool de stockage.

7.Cliquez sur Suivant.
8. Sélectionnez le type de RAID.
9.Cliquez sur Suivant.
10. Vérifiez les paramètres.
11.Cliquez sur Suivant. L'écran Confirmer apparaît.

Avertissement

Suivant supprime toutes les données sur le disque avant de commencer l'installation.

12.Cliquez sur Suivant.

QVP est installé.

Remarque

L'installation de QVP peut prendre jusqu'à 20 minutes pour se terminer.

3. Opérations de base

Ce chapitre décrit les opérations basiques de l'appareil.

Bouton Alimentation

Opération Action utilisateur Résultat
Mise sous tension Appuyez une fois sur le bouton. L'appareil s'allume.
Mise hors tension Maintenez enfoncé le bouton pendant 1,5 seconde.		L'appareil s'éteint.
Forcer la mise horst tension	Maintenez enfoncé le bouton pendant 5 seconde.	L'appareil s'éteint.ImportantUtilisez cette méthode uniquement lorsque l'appareil ne répond pas.

Bouton Réinitialiser

Opération Action utilisateur Résultat
Réinitialisationbasique du système	Maintenez enfoncé le bouton pendant 3 seconde.	Les paramètres suivants QVP seront restaurés aux réglages originaux :Mot de passe d'administrateur système :Le mot de passe par défaut est la première adresse MAC en lettres capitales sans caractères spéciaux. Par exemple, si l'adresse MAC est 00-08-9B-F6-15-75, alors, le mot de passe admin serait 00089BF61575.ConseilVous pouvez trouver la première adresse MAC avec Qfinder Pro ou jointe à une étiquette sur l'appareil listé comme MAC1.Configuration TCP/IP :Obtenir automatiquement les paramètres de l'adresse IP via le DHCPDésactiver les Jumbo FramesSi le partage des ports est activé (sur modèles multi-LAN uniquement), le mode de partage des ports reviendra sur « Sauvegarde active (basculement) ».Port système : 8080 (port de service du système)Niveau de sécurité : Faible (Autoriser toutes les connexions)Mot de passe du panneau LCD : (vide)VLAN : Désactivée
Réinitialisation avancé du système	Maintenez enfoncé le bouton pendant 10 seconde.	Les paramètres QVP par défaut sont restaurés.[IMAGE]ConseilPour récupérer les anciennes données après une réinitialisation avancée du système, recréez la structure de dossiers précédente sur l'appareil.

Bouton Copie USB en une touche

La Copie USB en une touche permet de copier les sauvegardes de données d'un périphérique USB à l'appareil QNAP ou depuis l'appareil QNAP à un périphérique USB.

Cette fonctionnalité prend en charge les sauvegardes incrémentielles. L'appareil QNAP ne copie que des fichiers qui ont été modifiés ou ajoutés après la dernière sauvegarde.

Pour configurer le comportement du bouton lorsqu'un appareil externe est connecté au port USB du bouton, installez et utilisez Hybrid Backup Sync sur votre système d'exploitation QNAP. Pour des détails, consultez la documentation Hybrid Backup Sync.

Panneau LCD

Le panneau LCD vous permet d'effectuer les opérations suivantes :

• Redémarrer et éteindre l'appareil
- Configurer ou modifier le mot de passe du panneau LCD
- Afficher et configurer les paramètres réseau
- Afficher les informations sur le système, les disques physiques et les volumes

Afficher les paramètres TCP/IP

Vous pouvez afficher les paramètres suivants pour chaque adaptateur réseau sur l'appareil.

• Adresse IP
• Masque de sous-réseau
  • Passerelle par défaut
• DNS principal

• DNS secondaire

• Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom de l'appareil et la version de QVP.

• Appuyez sur la touche Enter (Entrée) pendant deux secondes. Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).
• Maintenez enfoncé Enter (Entrée). Le panneau affiche l'adresse IP du premier adaptateur réseau.
• Maintenez enfoncé Select (Sélectionner) pour afficher l'écran TCP/IP suivant. Répétez cette étape autant que nécessaire.

Configurer les paramètres TCP/IP

Vous pouvez configurer les paramètres suivants pour chaque adaptateur réseau sur l'appareil :

• Adresse IP
• Masque de sous-réseau
  • Passerelle par défaut
• DNS principal

• DNS secondaire

• Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom de l'appareil et la version de QVP.

• Appuyez sur la touche Enter (Entrée) pendant deux secondes. Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).
• Maintenez enfoncé Enter (Entrée). Le panneau affiche l'adresse IP du premier adaptateur réseau.
• Appuyez sur Select (Sélectionner) jusqu'à ce que le panneau affiche Enter Network Settings (Entrer les paramètres réseau).
• Maintenez enfoncé Enter (Entrée). Le panneau affiche les paramètres réseau configurables.
• Appuyez sur Select (Sélectionner) puis sur Enter (Entrée) pour configurer les paramètres.

Bouton Utilisation
Entrée • Afficher un écran de configuration.	• Déplacer vers l'élément suivant sur un écran de configuration.
Select (Sélectionner) • Déplacer vers l'élément suivant sur un menu.	• Modifier une valeur sur un écran de configuration.

1. Une fois les paramètres configurés, appuyez de façon répétée sur Select (Sélectionner) jusqu'à ce que le panneau affiche Network Restart (Redémarrage du réseau).

Important

Si vous ne voyez pas Network Restart (Redémarrage du réseau), le système ne va pas enregistrer les paramètres configurés.

Le système enregistre les paramètres.

Afficher les informations du disque

Le panneau LCD permet d'afficher la température et la capacité de chaque disque installé dans l'appareil.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom de l'appareil et la version de QVP.
2. Appuyez sur la touche Enter (Entrée) pendant deux secondes. Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).
3. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 2. Physical disk (Menu principal 2. Disque physique).
4. Maintenez enfoncé Enter (Entrée). Le panneau affiche la température et la capacité du disque installé dans la baie 1.
5. Maintenez enfoncé Select (Sélectionner). Répétez cette étape autant que nécessaire. Le panneau affiche la température et la capacité du disque suivant.

Afficher les informations système

Le panneau LCD permet d'afficher la température du processeur, la température du système, et la vitesse du ventilateur du système.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).
   Le panneau affiche le nom de l'appareil et la version de QVP.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes. Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 4. System (Menu principal 4. Système).

4. Maintenez enfoncé Enter (Entrée). Le panneau affiche la température du processeur et du système.

5. Maintenez enfoncé Select (Sélectionner). Le panneau affiche la vitesse des ventilateurs du système.

Éteindre l'appareil

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom de l'appareil et la version de QVP.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes. Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 5. Shut down (Menu principal 5. Arrêter).

4. Maintenez enfoncé Enter (Entrée). L'appareil s'éteint.

Redémarrage de l'appareil

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom de l'appareil et la version de QVP.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes. Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 6. Reboot (Menu principal 6. Redémarrer).

4. Maintenez enfoncé Enter (Entrée). L'appareil redémarre.

Modifier le mot de passe LCD

Spécifier un mot de passe pour que le panneau LCD empêche l'accès non autorisé.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom de l'appareil et la version de QVP.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

1. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 7. Password (Menu principal 7. Mot de passe).

2. Maintenez enfoncé Enter (Entrée). L'écran Change Password (Modifier le mot de passe) apparaît.

3. Sélectionnez Yes (Oui) en maintenant enfoncé le bouton Enter (Entrée). L'écran New password (Nouveau mot de passe) apparaît.

4. Appuyez sur Select (Sélectionner) et Enter (Entrée) pour définir un nouveau mot de passe.

- Spécifiez un mot de passe.

- Longueur : 1 à 8 caractères

- Caractères valides : 0-9

- Pour supprimer un mot de passe, laissez le champ du mot de passe vide.

Bouton Utilisation
Entrée	Allez à l'élément suivant dans l'écran New password (Nouveau mot de passe).
Select (Sélectionner)	Modifiez un caractère sur les écrans New password (Nouveau mot de passe) et Verify Password (Vérifier le mot de passe).

1. Appuyez sur Enter (Entrée). L'appareil enregistre le mot de passe.

Messages d'erreur LCD

Message du système Description
Sys. Fan Failed (Sys. Échec ventilateur) Le ventilateur système est en panne.
Sys. Overheat (Sys. Surchauffe)Le système est en surchauffe.
HDD Overheat (Surchauffe processeur) Le disque est en surchauffe.
CPU Overheat (Surchauffe processeur) Le processeur est en surchauffe.
Network Lost (Réseau perdu) LAN 1 et 2 déconnectés en mode basculement ou équilibrage des charges.
LAN [number] Lost (LAN [numéro] perdu) LAN [numéro] s'est déconnecté.
HDD Failure (Panne HDD) Le disque est en panne.
Vol [number] Full (Vol [numéro] plein) Volume [numéro] est complet.
HDD Ejected (HDD éjecté) Le lecteur est éjecté.
Vol [number] Degraded (Vol [numéro] dégradé)	Volume [numéro] est en mode dégradé.
Vol [number] Unmounted (Vol [numéro] démonté)	Volume [numéro] est démonté.
Vol [number] Inactive (Vol [numéro] inactif)	Volume [numéro] est inactif.

LED

Les LED indiquent l'état du système et des informations connexes lorsque l'appareil est sous tension. Les informations suivantes relatives aux LED ne concernent que les disques correctement installés, lorsque l'appareil est connecté au réseau ou à un hôte.

Pour plus de détails sur l'emplacement des LED, voir Composants.

LED d'état du système

Statut Description
Clignote alternativement en vert et en rouge toutes les 0,5 seconde	Un disque est en cours de formatage.L'appareil est en cours d'initialisation.Le système d'exploitation est en cours de mise à jour.Une reconstruction RAID est en cours.Expansion de la capacité RAID en ligne en cours.Migration de niveau RAID en ligne en cours.Le firmware est en cours de mise à jour.ImportantLors de la mise à jour du firmware, ne retirez pas le cordon d'alimentation ou le câble USB et ne forcez pas l'application à quitter.
Rouge • Un disque n'est pas valide.	Un volume de disque a atteint sa capacité maximale.Un volume de disque est sur le point d'atteindre sa capacité maximale.Un ventilateur système ne fonctionne pas.Une erreur est survenue lors de l'accès (lecture / écriture) aux données.Un secteur défectueux a été détecté sur le disque dur.L'appareil est en mode dégradé lecture seule (2 lecteurs en panne dans une configuration RAID 5 ou RAID 6, mais les données peuvent encore être lues).Une erreur d'autotest du matériel est survenue.
Clignote en rouge toutes les 0,5 seconde	L'appareil est en mode dégradé (un disque en panne dans une configuration RAID 1, RAID 5 ou RAID 6).
Vert L'appareil est prêt.
Clignote en vert toutes les 0,5 seconde	L'appareil démarre.L'appareil n'est pas configuré.Un disque n'est pas formaté.
Éteint • Tous les disques sont en mode veille.	L'appareil est hors tension.

LED Disque

Statut Description
Clignote en rouge Les données sont en cours d'accès et pendant ce processus, une erreur de lecture/écriture sur le disque s'est produite.
Rouge Une erreur de lecture/écriture sur le disque s'est produite.
Clignote en vert Les données sont en cours d'accès.
Vert Le lecteur est prêt.
Éteint Aucun disque n'a été détecté.

LED SSD M.2

Statut Description
Clignote en rouge Les données sont en cours d'accès et pendant ce processus, une erreur de lecture/écriture sur le disque s'est produite.
Rouge Une erreur de lecture/écriture sur le disque s'est produite.
Clignote en vert Les données sont en cours d'accès.
Vert Le lecteur est prêt.
Éteint Aucun disque n'a été détecté.

LED d'état du disque

Statut Description
Vert Le lecteur est prêt.
Rouge Une erreur de lecture/écriture sur le disque s'est produite.
Clignote en rouge 5 fois par seconde	Le disque en train d'être situé dans le système d'exploitation.
Éteint Aucun disque n'a été détecté.

LED d'activité du disque

Statut Description
Vert Le lecteur est prêt.
Clignote en vert Le disque	est en cours d'accès.
Éteint Aucun disque n'a été détecté.

LED LAN

Statut Description

Orange La connexion réseau fonctionne.

Clignote en orange Un accès à l'appareil est en cours depuis le réseau.

Éteint L'appareil n'est pas connecté au réseau.

LED de vitesse de l'Ethernet 2,5 Gigabit

Statut Description
Vert La connexion réseau fonctionne à 2,5 Gbit/s.
Statut Description
Orange La connexion réseau	La fonctionne à 1 Gbit/s.La connexion réseau fonctionne à 1 Gbit/s ou à 100 Mbit/s.
Éteint • La connexion réseau	La fonctionne à 100 Mbit/s.La connexion réseau fonctionne à 10 Mbit/s.• Il n'y a aucune connexion réseau.

LED d'activité de l'Ethernet 2,5 Gigabit

Statut Description

Orange Une connexion réseau a été établie.

Clignote en orange Un accès à l'appareil est en cours depuis le réseau.

Éteint Il n'y a aucune connexion réseau.

LED USB

Statut Description

Bleu Un appareil USB connecté au port USB frontal est détecté.

Éteint Aucune unité d'extension USB n'a été détectée.

LED Copie USB en une touche

Statut Description
Clignote en bleu toutes les 0,5 secondes	Un appareil USB connecté au port USB Copie en une touche est détecté.Un appareil USB connecté au port USB frontal est retiré de l'appareil.Un appareil USB connecté au port USB frontal est en cours d'accès.
Bleu Un périphérique USB	est détecté sur le port USB frontal.
Éteint • Pas de périphérique	USB détecté.Le NAS a terminé la copie des données vers ou à partir du périphérique USB branché sur le port USB frontal.

Alerte audio

Durée Fréquence Description
Bip bref (0,5 seconde) 1 • L'appareil démarre.		• Si vous appuyez sur le bouton Réinitialiser pendant 3 secondes, l'appareil réinitialise la configuration.• Si vous appuyez sur le bouton Réinitialiser pendant 10 secondes, l'appareil réinitialise la configuration et redémarre.• Le système d'exploitation a été mis à jour.
		3 Impossible de détecter le disque installé.
DuréeFréquence	Description
Bip long (1,5 secondes) 3 (toutes les 5 minutes) • Une erreur d'alimentation est survenue.

4. Dépannage

Ce chapitre décrit les opérations de dépannage de base.

Remplacer à chaud les disques en panne

L'appareil prend en charge le remplacement à chaud des disques dans les situations suivantes :

Type RAID Nombre de disques Situation
RAID 1 2 Un disque membre tombe en panne.
RAID 5 ≥ 3 Un disque membre tombe en panne.
RAID 6 ≥ 4 Un ou deux disques membres tombent en panne.
RAID 10 ≥ 4 (doit être un nombre pair) Panne d’un ou de deux disques membres dans deux paires différentes.

1. Connectez-vous à QVP.

2. Allez dans Menu principal > Stockage et snapshots > Stockage > Disques/VJBOD.

3. Localisez le disque défectueux.

4. Préparez un nouveau disque dur avec une capacité identique ou supérieure au disque dur tombé en panne.

5. Enlevez le disque défectueux de l'appareil.

6. Attendez environ 20 secondes ou jusqu'à ce que l'appareil émette deux bips.

7. Enlevez le disque dur en panne de la baie de lecteur de disque.

8. Insérez le nouveau disque dur dans la baie du disque.

9. Installez le nouveau disque. L'appareil émet deux bips.

10. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage/Snapshots.

11. Localisez le volume qui contient le nouveau disque, puis vérifiez que l'état indique Rebuilding (Reconstruction).

Récupérer des disques sains retirés involontairement

L'appareil prend en charge la technologie de récupération RAID exclusive en vue de récupérer les volumes de disques RAID déconnectés ou retirés involontairement. Les utilisateurs peuvent restaurer un volume RAID 1, RAID 5, RAID 6, ou RAID 10 inactif du mode dégradé.

Type RAID Prise en charge de la Récupération de RAID		Nombre de disques Tolerance aux pannes de disque
Unique Non 1 N/A
JBOD Oui	≥ 2	N/A
RAID 0 Oui	≥ 2	N/A

Type RAID Prise en charge de la Récupération de RAID	Nombre de disques Tolerance aux pannes de disque
RAID 1 Oui 2 1
RAID 5 Oui ≥ 3 1
RAID 6 Oui ≥ 4 2
RAID 10 Oui ≥ 4 (doit être un nombre pair)	Panne d'un disque par sous-groupe.

Forcer Qfinder Pro à localiser l'appareil

Si Qfinder Pro ne parvient pas à localiser l'appareil au cours de l'installation de QVP, les disques ou les données peuvent être défectueux(ses).

1. Éteignez l'appareil.
2. Retirez tous les disques.
3. Allumez l'appareil.
4. Localiser l'appareil à l'aide de Qfinder Pro.
5. Réinsérer les disques.
6. Poursuivez l'installation de QVP.

Support et autres ressources

QNAP fournit les ressources suivantes :

Ressources URL
Documentation https://download.qnap.com
Liste de compatibilité https://www.qnap.com/compatibility
Compatibilité des migrations NAS https://www.qnap.com/go/nas-migration
Compatibilité des unités d'extension https://www.qnap.com/go/compatibility-expansion
Portail de service https://service.qnap.com
Statut de prise en charge des produits	https://www.qnap.com/go/product/eol.php
Téléchargements	https://download.qnap.com
Forum de la communauté	https://forum.qnap.com
Boutique d'accessoires QNAP	https://shop.qnap.com

5. Glossaire

myQNAPcloud

Fournit divers services d'accès à distance tels que DDNS et myQNAPcloud Link

myQNAPcloud Link

Vous permet d'accéder aux appareils QNAP sur Internet sans devoir configurer des paramètres de transmission de ports complexes.

Qfinder Pro

Utilitaire QNAP qui vous permet de localiser et d'accéder aux appareils NAS QNAP dans votre réseau local

QVP

Système d'exploitation dédié aux services de surveillance QNAP

6. Notifications

Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux.

Garantie limitée

QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d'un (1) an ou plus à partir de la date figurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty,. Ces derniers peuvent être modifiés de temps à autre par QNAP à sa discrétion.

Clause de non-responsabilité

Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP". Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n'est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l'utilisation de produits QNAP y compris la responsabilité ou garantie concernant l'utilisation de produits QNAP y compris la responsabilité ou garantie concernant l'adéquation d'une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle.

Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires.

En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation. QNAP n'offre ni garantie ni représentation, implicite, explicite ou statutaire quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels fournis, et décline plus particulièrement toute garantie en matières de qualité, performances, commercialisation ou adaptation à des fins particulières. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit.

Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données.

Si vous retournez l'un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d'obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé.

Les caractéristiques, les fonctions et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Les informations de la présente sont susceptibles d'être modifiées sans préavis.

Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte.

Copyright et marques commerciales

Copyright © 2022 QNAP Systems, Inc. Tous droits réservés.

QNAP ainsi que d'autres noms de produits et logos QNAP sont des marques propriétaires ou des marques déposées de QNAP Systems, Inc.

Les termes HDMI, interface multimédia haute définition HDMI et

habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.

Les autres produits et noms de société mentionnés dans la présente sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Cet appareil est conforme aux normes CE de Classe B.

Avis UKCA

UK CA

Cet appareil est conforme aux exigence UKCA pour les produits vendus en Grande-

Bretagne.

Avis FCC

Avis de la FCC Classe B

FC

Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.
2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque

cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe B suivant l'article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.

Important

toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil.

Avis VCCI

V©I

VCCI-B

Avis BSMI

D33B77

RoHS

SJ/T 11364-2006

20
