QVP41B - Magnétoscope QNAP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur de surveillance réseau (NVR) intégrant un commutateur PoE
Marque	QNAP
Modèle	QVP41B
Dimensions (H x L x P)	130 x 295 x 224,8 mm
Poids net	4,08 kg
Alimentation	Bloc d'alimentation 250 W, 100-240 V~, 50/60 Hz
Processeur	Intel Celeron J4125, 4 cœurs/4 threads, 2,0 GHz (turbo 2,7 GHz)
Mémoire vive	8 Go DDR4 (2 x 4 Go), extensible jusqu'à 8 Go
Stockage interne	4 baies SATA 6 Gbit/s pour disques durs 3,5 pouces ou SSD
Stockage supplémentaire	2 emplacements M.2 SATA 2280
Réseau hôte	2 ports RJ45 2,5 GbE
Réseau caméras	16 ports PoE+ Gigabit (30 W par port)
Ports combinés	2 ports combo RJ45/SFP Gigabit
Ports USB	3 ports USB 3.2 Gen 1 Type-A
Sortie vidéo	2 ports HDMI 2.0
Canaux de caméras intégrés	8 canaux (extensible jusqu'à 24 avec licence)
Fonctions principales	Enregistrement vidéo/audio, lecture, gestion à distance via QVP, gestion du commutateur via QuNetSwitch
Entretien	Ventilateur de 120 mm remplaçable, filtre non mentionné, nettoyer avec un chiffon sec
Sécurité	Pile bouton CR2032 – tenir hors de portée des enfants ; mise à la terre obligatoire ; précautions ESD
Pièces détachées et réparabilité	Disques durs, mémoire, SSD M.2, ventilateur, bloc d'alimentation (non spécifié comme remplaçable par l'utilisateur)
Informations générales	Facteur de forme tour, température de fonctionnement 0-40°C, humidité 5-95% sans condensation

FOIRE AUX QUESTIONS - QVP41B QNAP

Comment installer les disques durs dans le QVP41B ?

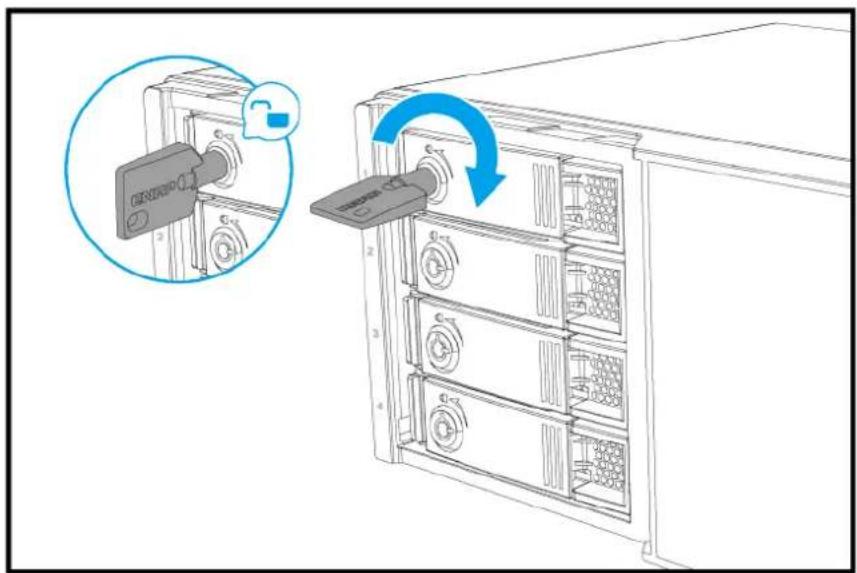

Éteignez l'appareil, retirez le capot avant, déverrouillez et sortez le plateau, placez le disque dur sur le plateau en alignant les trous, fixez avec les vis fournies, réinsérez le plateau, verrouillez-le et remettez le capot. Consultez le chapitre 3 de la notice pour les détails.

Quel type de disques durs sont compatibles avec ce NVR ?

Le QVP41B accepte les disques durs SATA 3,5 pouces, les SSD 3,5 pouces, les disques durs 2,5 pouces et les SSD 2,5 pouces. Les SSD M.2 SATA 2280 sont également compatibles. Vérifiez la liste de compatibilité sur le site QNAP.

Comment connecter le QVP41B à un réseau et à des caméras ?

Utilisez les 16 ports PoE+ pour connecter directement les caméras IP (alimentation et données via un seul câble). Pour le réseau local, utilisez les ports 2,5GbE hôtes. Vous pouvez aussi utiliser les ports combo RJ45/SFP. Consultez le manuel pour les schémas de connexion.

Que faire si le voyant d'état du système devient rouge ?

Un voyant rouge indique une erreur fatale. Vérifiez le panneau LCD pour un message d'erreur (surchauffe, ventilateur défaillant, disque en panne). Consultez le chapitre 5 (Dépannage) pour les procédures. Si le problème persiste, contactez le support QNAP.

Comment réinitialiser le mot de passe administrateur ?

Maintenez enfoncé le bouton de réinitialisation de l'hôte pendant 3 secondes pour une réinitialisation basique (mot de passe réinitialisé par défaut). Pour une réinitialisation complète (retour usine), maintenez 15 secondes. Attention, cela efface les paramètres réseau et le mot de passe.

Puis-je utiliser le QVP41B sans licence supplémentaire ?

Le QVP41B est livré avec 8 canaux gratuits. Pour ajouter jusqu'à 24 canaux au total, vous devez acheter des licences supplémentaires via le Centre de licences dans le panneau de configuration.

Comment remplacer un disque dur défectueux à chaud ?

Assurez-vous que le volume est en RAID 1, 5, 6 ou 10. Dans QVP, allez dans Stockage > Disques, localisez le disque défaillant. Retirez-le physiquement, attendez 20 secondes (deux bips), insérez un nouveau disque de capacité égale ou supérieure. La reconstruction commence automatiquement.

Quels sont les prérequis pour installer le système QVP ?

Vous avez besoin d'un ordinateur sur le même réseau local, de Qfinder Pro (téléchargeable sur qnap.com), de disques de stockage compatibles, et d'un câble réseau. Assurez-vous que l'environnement est à 0-40°C et à l'abri des liquides.

Comment accéder à l'interface de gestion du commutateur intégré ?

Via QVP, allez dans Menu principal > QuNetSwitch. Vous pouvez aussi utiliser QSS (QNAP Switch System) en accédant à l'adresse IP du commutateur via Qfinder Pro. L'identifiant par défaut est admin/admin.

Que signifie le message d'erreur 'Sys. Fan Failed' sur l'écran LCD ?

Cela indique que le ventilateur système est en panne. L'appareil émettra également des bips longs. Arrêtez l'appareil, vérifiez le ventilateur, et remplacez-le si nécessaire. Ne continuez pas à utiliser l'appareil sans ventilation pour éviter la surchauffe.

MODE D'EMPLOI QVP41B QNAP

1. Informations importantes

Informations de sécurité.... 3

2. Présentation produit

Spécifications matérielles....7

Contenu de la boîte....11

Composants.... 11

Panneau avant.... 11

Panneau arrière....12

LED du panneau arrière....13

Carte système....14

Numérotation du lecteur....14

Configuration requise pour l'installation....15

Configurer le serveur de surveillance.... 15

3. Installation et configuration

Installation du matériel....17

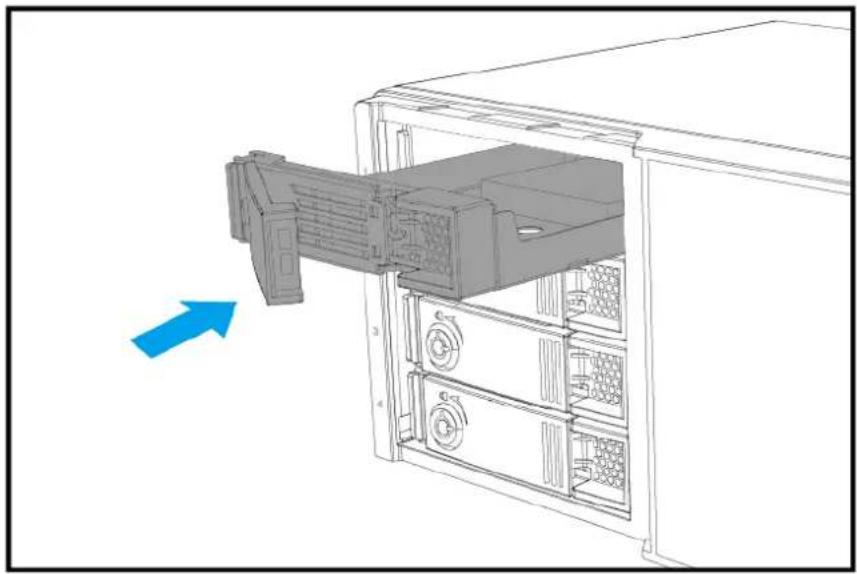

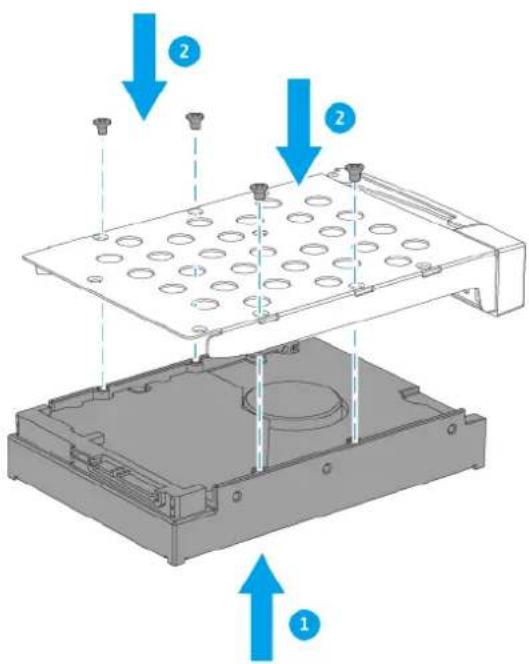

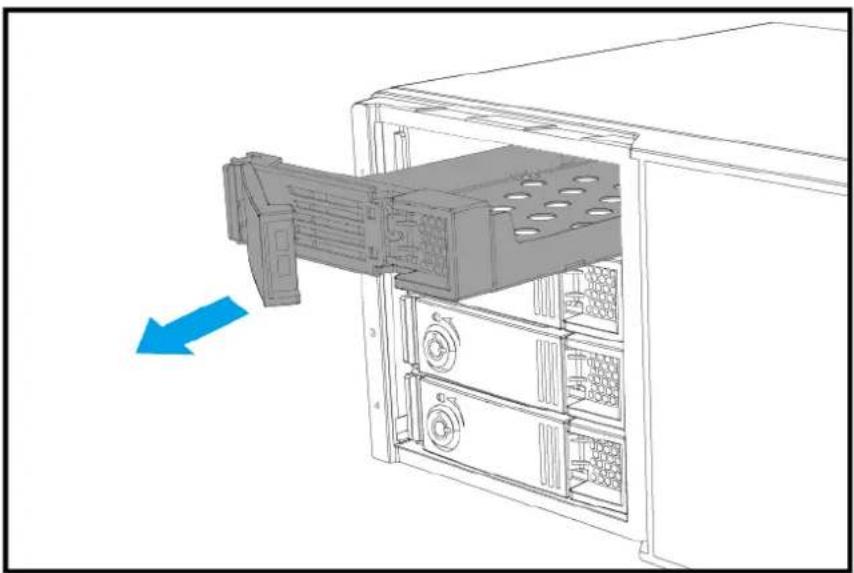

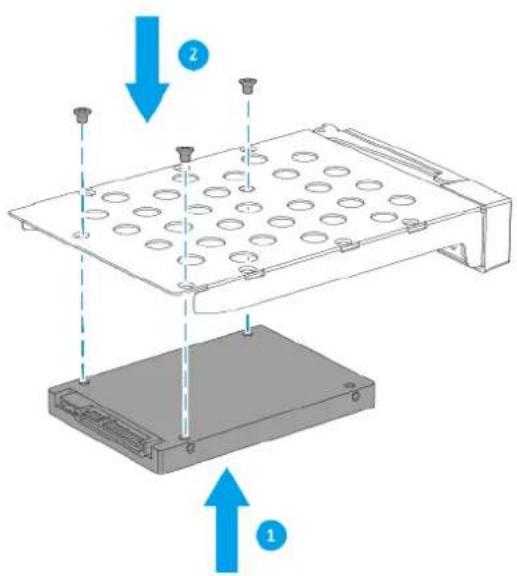

Installation du lecteur....17

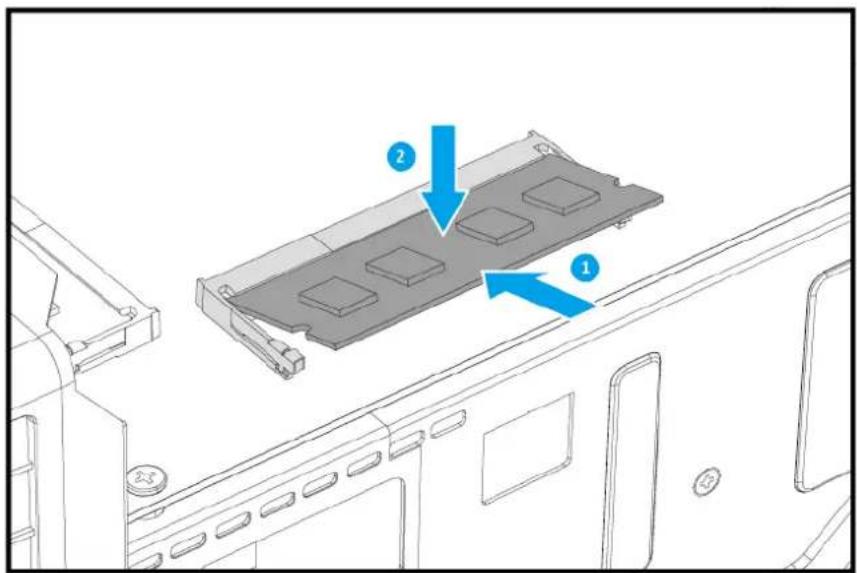

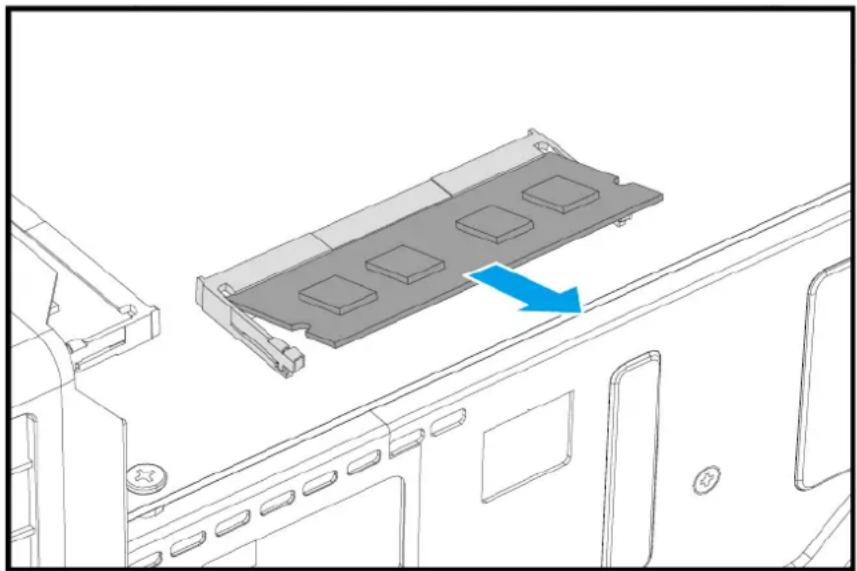

Remplacer les modules mémoire.... 33

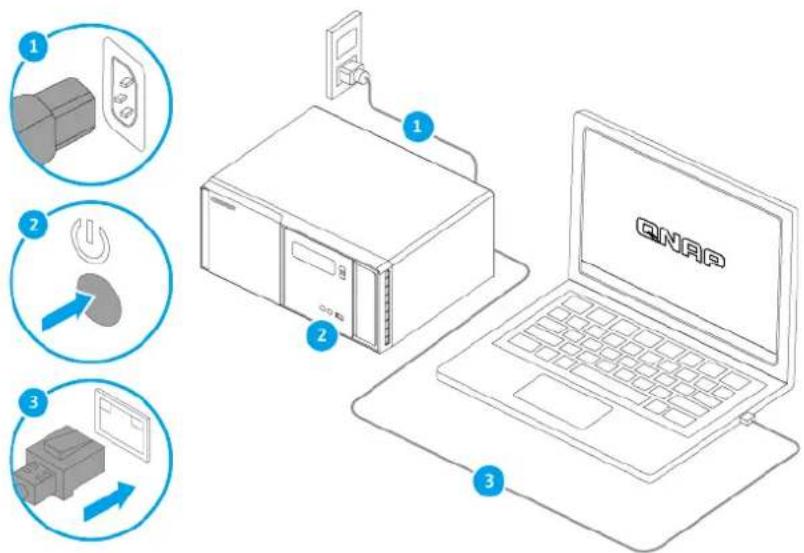

Connecter l'appareil à un ordinateur ou au réseau....38

Installation par QVP 40

Installation de QVP via Qfinder Pro....40

Installation de QVP par connexion HDMI....42

Accès aux applications de gestion de l'appareil....43

Accéder à QuNetSwitch dans QVP 43

Accéder à QSS à l'aide de Qfinder Pro.... 44

4. Opérations de base

Boutons....46

Bouton Alimentation....46

Bouton de réinitialisation de l'hôte....46

Bouton de réinitialisation du commutateur....47

Panneau LCD....47

Afficher les paramètres TCP/IP....48

Configurer les paramètres TCP/IP.... 48

Afficher les informations du lecteur....49

Afficher les informations système....49

Éteindre l'appareil.... 50

Redémarrer l'appareil....50

Modifier le mot de passe LCD....50

Messages d'erreur LCD....51

LED....52

Alerte audio....54

5. Dépannage

Remplacement à chaud des disques en panne....55

Récupération des disques sains retirés involontairement....56

Forcer Qfinder Pro à localiser l'appareil....56

Assistance et autres ressources....56

6. Glossaire

myQNAPcloud....58

myQNAPcloud Link....58

Qfinder Pro....58

QuNetSwitch....58

QSS....58

QVP....58

7. Notifications

Garantie limitée....59

Clause de non-responsabilité....59

GNU Public License....60

Respect des normes CE....68

Respect des normes UKCA....69

Avis de la FCC....69

Avis VCCI....70

Respect des normes BSMI....70

SJ/T 11364-2006....70

Emballage d'origine

Veuillez conserver l'emballage d'origine et les matériaux d'emballage. Si vous souhaitez retourner le produit ou l'envoyer pour réparation, veuillez utiliser l'emballage d'origine pour éviter tout dommage.

QNAP se réserve le droit de ne pas fournir de remboursement ou de service de garantie pour les produits endommagés en raison d'un emballage inapproprié.

Défauts matériels

Si votre produit QNAP possède des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité par QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d'effectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie.

QNAP n'est pas responsable des dommages ou de la perte de données causés par des modifications non autorisées et l'installation d'applications tierces non prises en charge.

Pour plus de détails, consultez les Conditions de garantie de QNAP.

Informations de sécurité

Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d'effectuer toute opération.

Instructions générales

• L'appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l'utilisation d'un outil, d'un verrou et d'une clé, ou tout autre moyen de sécurité.
• Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d'installation et de maintenance doivent avoir un accès physique à l'appareil.

Avertissement

Pour éviter d'endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.

Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants.

Avertissement

Afin de réduire le risque d'incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre.

Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l'appareil avant d'installer ou de remplacer des composants système.

Avertissement

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l'écart des pales éventuelles de ventilateur en mouvement lorsque l'appareil est connecté à une source d'alimentation.

Composants en mouvement : Tenez les parties de votre corps à l'écart des autres composants éventuels en mouvement.

L'appareil ne convient pas pour une utilisation dans des lieux où peuvent se trouver des enfants.

DANGER d'ingestion

• Ce produit peut contenir une pile bouton.
• Tenez les piles hors de la portée des enfants.
• Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures.
• Si vous pensez que vos piles ont été avalées ou placées dans toute partie du corps, consultez immédiatement un médecin.

- Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.

• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.
• Des piles même usagées peuvent provoquer des blessures graves, voire mortelles.
• Appelez un centre antipoison local pour obtenir des informations sur le traitement.
• Pour des informations sur le type et la tension de la pile bouton de votre appareil, veuillez consulter le tableau des spécifications matérielles.
• Les piles non rechargeables ne doivent pas être rechargées.
• Ne forcez pas la décharge, ne rechargez pas, ne démontez pas, ne chauffez pas et n'incinérez pas. Le non-respect de cette consigne peut entraîner des blessures dues à la ventilation, à une fuite ou à une explosion entraînant des brûlures chimiques.
• Assurez-vous que les piles sont installées correctement en respectant la polarité (+ et -).
• Ne mélangez pas des piles usagées et des piles neuves, ni des piles de marques ou de types différents, telles que des piles alcalines, des piles au carbone-zinc ou des piles rechargeables.
• Retirez et recyclez ou mettez au rebut immédiatement les piles des équipements non utilisés pendant une période prolongée, conformément aux réglementations locales.
• Il faut toujours fermer complètement le compartiment des piles. Si le compartiment des piles ne se ferme pas correctement, arrêtez d'utiliser le produit, retirez les piles et tenez-les hors de portée des enfants.

Kits de rails

Les modèles à montage en rack peuvent nécessiter des kits de rails pour l'installation dans un rack ou une armoire de serveur.

Pour garantir la sécurité de l'équipement et des personnes, veuillez lire attentivement les instructions d'installation de votre kit de rails avant d'installer le kit de rails et de monter votre appareil.

Pour vérifier si votre appareil est une unité de montage en rack, consultez le tableau des spécifications matérielles.

Avertissement

• Quand le kit de rails est installé sur la baie de serveurs, ne déployez et ne déverrouillez pas complètement les rails, sauf quand vous montez ou démontez un appareil.
• Laisser les rails complètement déployés et non verrouillés peut entraîner la chute d'un équipement lourd. Cela peut endommager l'équipement et provoquer des blessures graves, voire mortelles.
• Avant de préparer les rails pour le montage ou le démontage des appareils, veuillez lire attentivement les instructions d'installation et vous assurer que vous les avez bien comprises.
• Ne placez aucun objet et n'ajoutez aucune charge supplémentaire sur l'appareil ou les rails quand vous montez ou démontez un appareil.
• Quand vous montez un appareil, faites-le glisser à fond dans la baie de serveurs pour verrouiller complètement les rails et fixer l'appareil à la baie de serveurs.

2. Présentation produit

Ce chapitre fournit des informations de base sur le serveur de surveillance QNAP QVP-41B.

Le serveur de surveillance réseau NVR QVP-41B prend en charge la surveillance vidéo/audio en temps réel, l'enregistrement en haute résolution ainsi que la lecture de plusieurs caméras IP. La fonctionnalité de commutateur PoE est également proposée par le QVP-41B, prenant en charge la connexion de tous types de caméras et d'appareils PoE afin de créer une infrastructure de surveillance intelligente pour les sociétés, les petites et moyennes entreprises ainsi que les familles. Grâce à quatre baies de disque SATA 3,5 pouces, seize ports PoE Gigabit 30 watts, deux ports combo RJ45 et deux ports de gestion hôte 2,5GbE, le QVP-41B fournit un grand espace de stockage et un réseau à haut débit afin de répondre aux exigences des environnements de surveillance de petite/moyenne taille.

Avertissement

• Si votre produit QNAP possède des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité par QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d'effectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie.
• QNAP n'est pas responsable des dommages ou de la perte de données causés par des modifications non autorisées et l'installation d'applications tierces non prises en charge.
• Pour plus de détails, consultez les Conditions de garantie de QNAP.

Conseil

Les spécifications des modèles sont susceptibles d’être modifiées sans préavis. Pour consulter les dernières spécifications, rendez-vous sur https://www.qnap.com.

N/P commande	Baies de disques	Mémoire	Canaux intégrés	Canaux maximums	Alimentation
QVP-41B 4 8 Go	8 24 Seul

Conseil

Le QVP-41B est vendu avec une quantité spécifiée de canaux gratuits. Pour acheter des canaux supplémentaires, allez dans Panneau de configuration > Système > License Center pour plus de détails.

ComposantQVP-41B
Processeur
Processeur Intel® Celeron® J4125
Fréquence 4-core / 4-thread 2,0 GHz de base/turbo à 2,7 GHz
Architecture x86 64 bits
Moteur de chiffrement	AES-NI
Chipset graphique Intel® HD Graphics 600
Mémoire
Mémoire pré-installée	8 Go de RAM : 2 x 4 SODIMM DDR4
Emplacements mémoire	2 x SODIMM DDR4ImportantUtilisez uniquement les modules de mémoire QNAP pour maintenir les performances et la stabilité du système. Pour les appareils NAS avec plusieurs emplacements de mémoire, utilisez des modules QNAP avec des spécifications identiques.L'utilisation de modules non pris en charge peut réduire les performances, entraîner des erreurs ou empêcher le système d'exploitation de démarrer.
Mémoire maximale	8 Go (2 x 4 Go)
Mémoire flash4 Go (protection de l'OS par double démarrage)
Stockage
Baies de disques 4 x SATA 3,5 pouces 6 Gbit/sConseilLes baies de lecteur sont rétrocompatibles avec les lecteurs SATA 3 Gbit/s.
Compatibilité des disques	Baies de 3,5 pouces :Disques durs SATA 3,5 poucesSSD SATA 3,5 poucesDisques durs SATA 2,5 poucesSSD SATA 2,5 poucesRemarquePour obtenir une liste des modèles de disques et des cartes d'extension compatibles, rendez-vous surhttps://www.qnap.com/compatibility.
Emplacements pour SSD M.2	2 x M.2 SATA
Facteur de forme SSD M.2	2280
Remplacement à chaud	L'appareil prend en charge les lecteurs remplaçables à chaud sauf les suivants :SSD M.2
Réseau
Interface réseau 2,5 Gigabit	2 x RJ45 2,5 GbE
Interface réseau Gigabit	16 x RJ45 GbERemarqueLes ports 15 et 16 prennent aussi en charge le GbE SFP.
Ports d'E/S externes et emplacements d'extension
Ports USB 3 x USB 3.2 Gen 1 Type-A
Ports HDMI 2 x HDMI 2.0
Interface
Boutons • Alimentation	Réinitialiser
Dimensions
Facteur de forme Tour
Dimensions (H x L x P)	130 x 295 x 224,8 mm(5,19 x 11,61 x 8,85 pouces)
Poids net 4,08 kg (8,99 livres)
Autres
Bloc d'alimentation 1 x 250 W, 100-240 VCA, 50/60 Hz
Batterie du système	Batterie au lithium CR2032 (3 V, 225 mAh)AvertissementCette pile est une pile bouton. Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures. Tenez les piles hors de la portée des enfants.Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.ImportantJetez les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.
Ventilateurs 1 x ventilateurs de 120 mm, 12 V CC
Température de fonctionnement	0°C à 40°C (32°F à 104°F)
Humidité relative • Humidité relative sans condensation : 5 % à 95 %• WBGT : 27°C (80,6°F)

Conseil

Pour obtenir une liste des modèles de disques et des cartes d'extension compatibles, rendez-vous sur https://www.qnap.com/compatibility.

Contenu de la boîte

Élément Quantité
QVP-41B 1
Cordons d'alimentation 1
Câble Ethernet 1 x Cat5e (RJ45)
Clé de plateau de disque 1
Vis pour disques 3,5 pouces 16
Vis pour disques 2,5 pouces 12
Dissipateurs thermiques 2
Guide d'installation rapide (QIG) 1

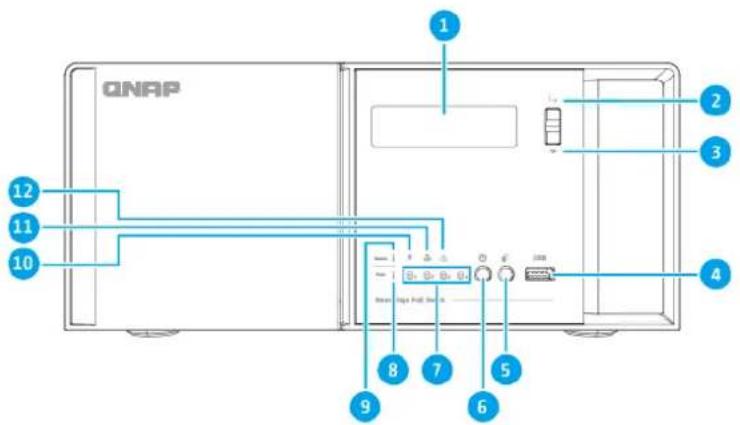

Panneau avant

QNAP 1 2 3 4 5 6 7 8 9 10 11 12

Nu méro	Composant Nu	méro	Composant
1 Panneau LCD 7 LED Disque
2 Boutons Entrée LCD 8 LED d'état
3 Bouton Sélectionner LCD 9 LED de l'état du commutateur
4 Port USB 3.2 Gen 1 Copie en une touche de Type A		10 LED de PoE
5 Bouton Copie USB à une touche 11 LED du ventilateur
6 Bouton Alimentation 12 LED d'avertissement

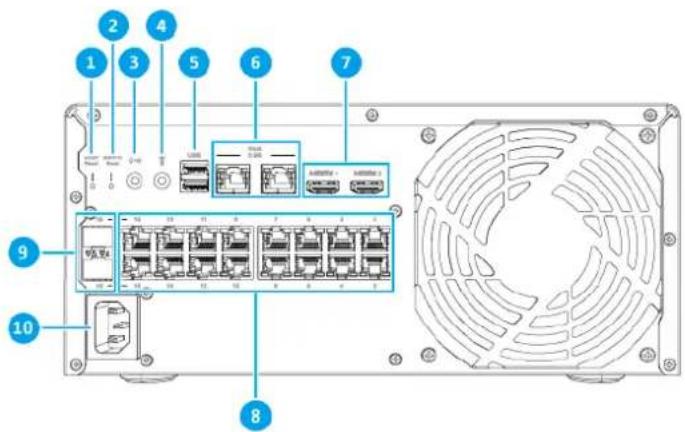

Panneau arrière

Nu méro	Composant Nu	méro	Composant
1 Bouton de réinitialisation de l'hôte 6 Ports Ethernet 2,5 Gigabit (RJ45)
2 Bouton de réinitialisation du commutateur		7 Ports HDMI 2.0
3 Jack sortie ligne 3,5 mm 8 Ports RJ45 PoE+ Gigabit 802.3at
4 Jack microphone dynamiques 3,5 mm 9 Ports combo RJ45/SFP Gigabit
5 Ports USB 3.0 de Type A 10 Entrée d'alimentation

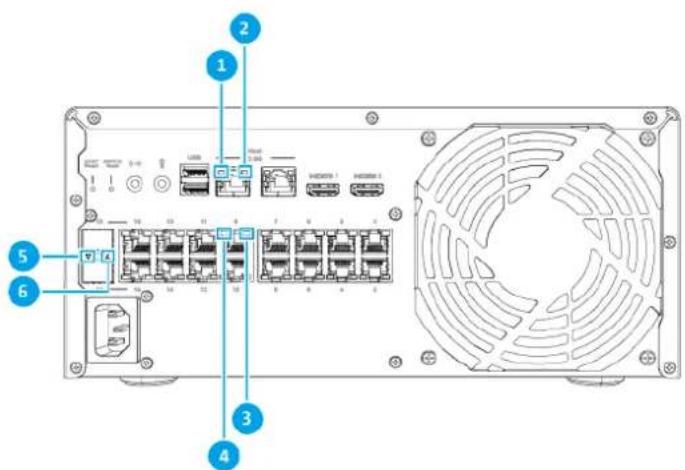

LED du panneau arrière

Nu méro	Composant Nu	méro	Composant
1 LED d'activité du 2,5 Gigabit Ethernet 4 LED d'activité du port PoE+ Gigabit 802.3at
2 LED de vitesse du 2,5 Gigabit Ethernet 5 LED d'activité du port combo
3 LED de vitesse du port PoE+ Gigabit 802.3at		6 LED de vitesse du port combo

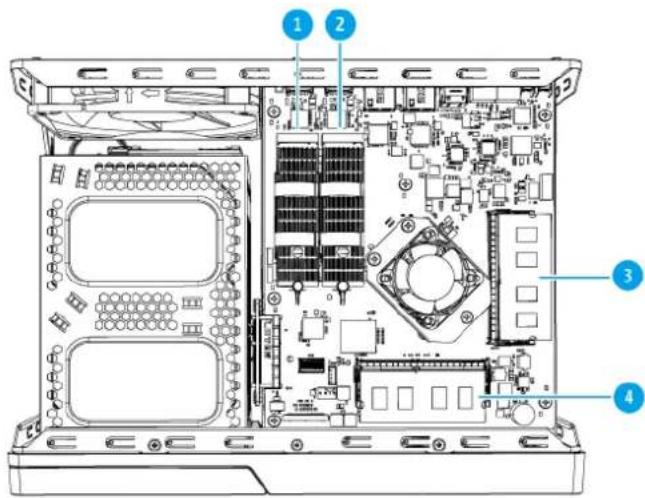

Carte système

Nu méro	Composant Nu	méro	Composant
1	Emplacement SSD M.2 1 3 Emplacement mémoire 1
2	Emplacement SSD M.2 2 4 Emplacement mémoire 2

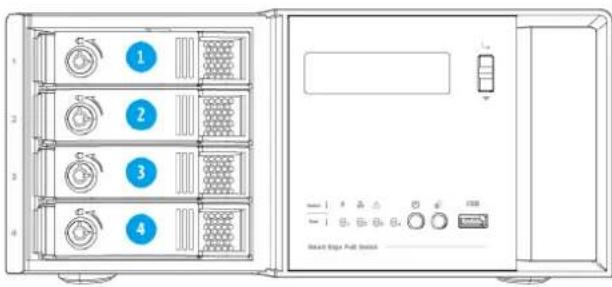

Numérotation du lecteur

1 2 3 4 Smart Egu Pull Button

Remarque

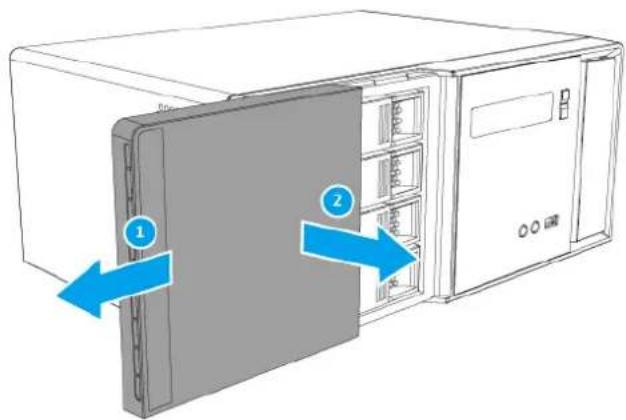

Cette image montre l'appareil avec le panneau avant retiré.

Configuration requise pour l'installation

Catégorie Élément
Environnement	Température ambiante : 0°C à 40°C (32°F à 104°F)Humidité relative sans condensation : 5 % à 95%WBGT : 27°C (80,6°F)Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiquesLibre de tout objet pouvant obstruer la ventilation de l'appareil ou appliquer une pression sur l'appareil ou sur le cordon d'alimentation
Matériel et périphériques	Ordinateur ou NASDisques de stockagePour obtenir une liste des modèles de disques compatibles, rendez-vous surhttps://www.qnap.com/compatibility.Câble réseau
Outils • Tournevis Phillips n°1 ou 2	Tournevis à tête plateBracelet anti-statique

Configurer le serveur de surveillance

1. Placez votre appareil dans un environnement qui répond aux exigences.

Pour plus de détails, consultez Configuration requise pour l'installation.

1. Installer les disques.

Pour des détails, consultez les rubriques suivantes :

• Installer des disques durs 3,5 pouces sur des plateaux de 3,5 pouces
• Installer des disques durs 2,5 pouces et des SSD sur des plateaux de 3,5 pouces
• Installer des SSD M.2

Pour obtenir une liste des disques compatibles, rendez-vous sur http://www.qnap.com/compatibility

3. Facultatif : Remplacez les modules mémoire.

Pour plus de détails, consultez Remplacer les modules mémoire.

1. Allumez l'appareil.

Pour plus de détails, consultez Panneau avant.

1. Connectez l'appareil à un ordinateur ou au réseau.

Pour plus de détails, consultez Connecter l'appareil à un ordinateur ou au réseau.

6. Installez QVP.

Pour plus de détails, consultez Installation par QVP.

1. Connectez-vous à QVP.
2. Configurez les paramètres du commutateur sur l'appareil.

Pour plus de détails, consultez Accès aux applications de gestion de l'appareil.

3. Installation et configuration

Ce chapitre fournit les étapes de configuration spécifiques sur l'installation du matériel et du firmware.

Installation du matériel

Cette section fournit des informations sur l'installation des disques, le remplacement des modules de mémoire et la connexion à un ordinateur ou au réseau.

Installation du lecteur

Le QVP-41B est compatible avec les disques durs 3,5 pouces, les SSD 3,5 pouces, les disques durs 2,5 pouces, les SSD 2,5 pouces et les SSD M.2.

Avertissement

• L'installation d'un disque efface toutes les données sur ce disque.
• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l'écart des pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l'écart des autres composants en mouvement.

1. Éteignez l'appareil.
2. Retirez le capot avant.

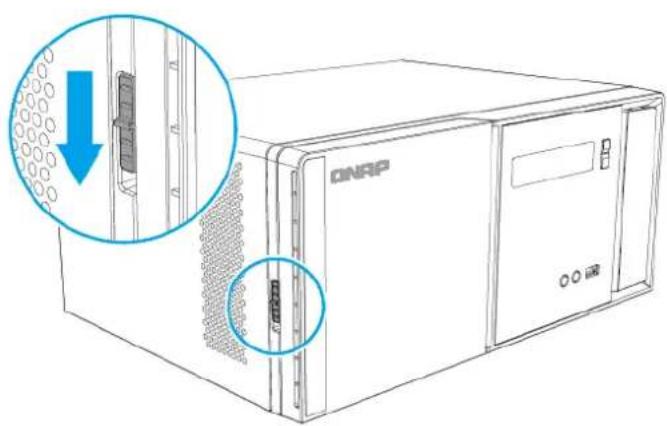

a. Localisez le mécanisme de verrouillage sur le côté gauche de l'appareil.

b. Faites glisser le verrou vers le bas pour libérer le capot avant.

c. Faites glisser le capot avant vers la gauche, puis tirez.

3. Retirez le plateau de disque.

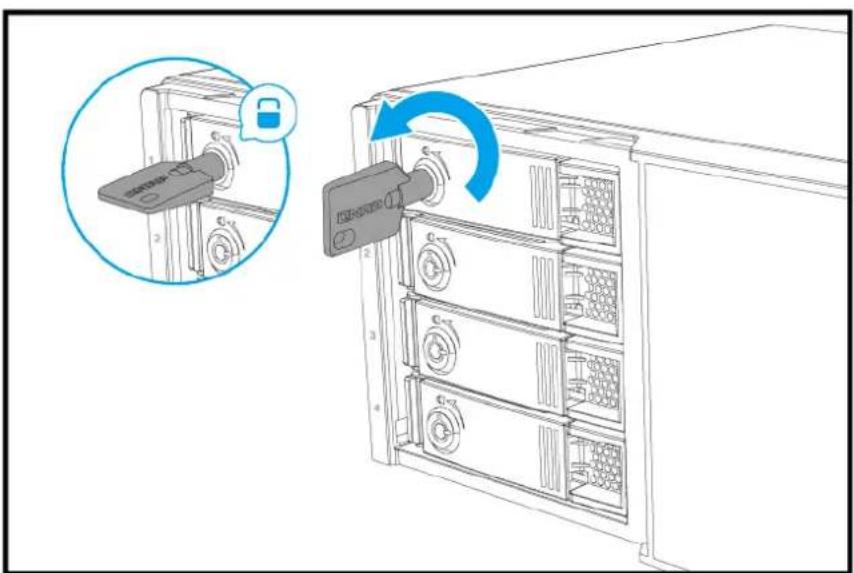

a. Facultatif : Déverrouillez le plateau.

Les plateaux de disque préinstallés sont livrés déverrouillés.

Important

Assurez-vous que les clés du plateau de disque sont stockées dans un endroit sûr.

b. Tirez sur la poignée pour libérer le plateau.

c. Tirez sur le plateau pour le sortir.

4. Installez un disque sur le plateau.

a. Placez le disque sur le plateau de sorte que les trous sur les flans du disque soient alignés avec les trous placés sur les flans du plateau.

b. Facultatif : Fixez des vis pour assurer le blocage du disque.

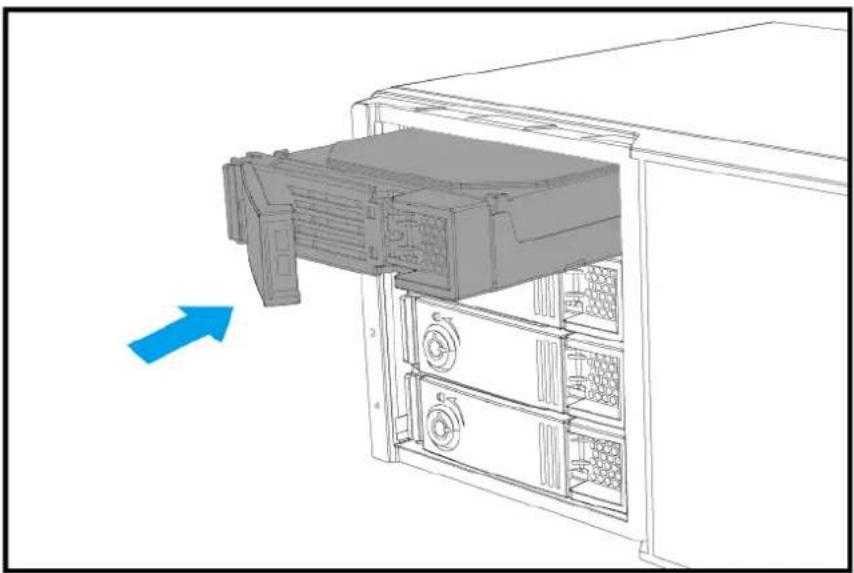

1. Chargez le plateau dans la baie.

a. Insérez le plateau dans la baie.

b. Poussez la poignée.

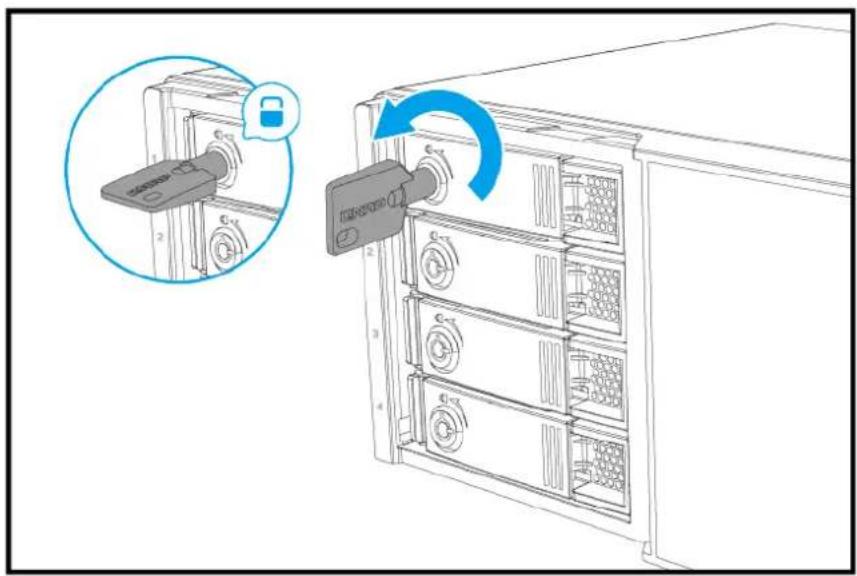

c. Verrouillez le plateau.

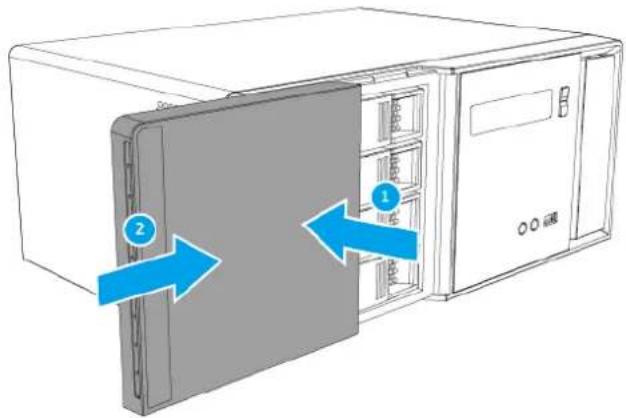

6. Installez le capot avant.

a. Alignez le capot avant avec les rainures du boîtier et ensuite faites-le glisser vers la droite.

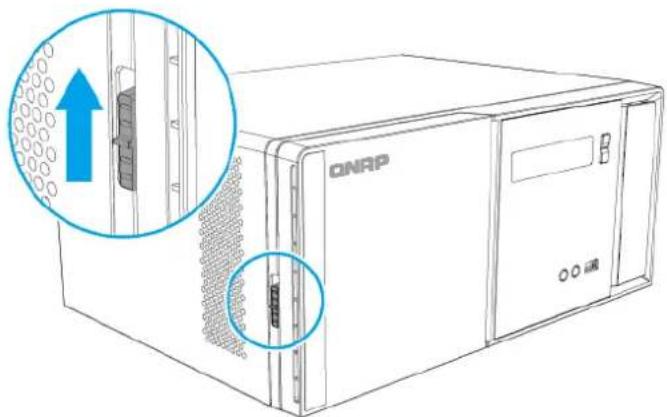

b. Faites glisser le verrou vers le haut pour bloquer le capot avant.

QNAP

1. Allumez l'appareil.

Avertissement

• L'installation d'un disque efface toutes les données sur ce disque. - Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l'écart des pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l'écart des autres composants en mouvement.

1. Éteignez l'appareil.
2. Retirez le capot avant.

a. Localisez le mécanisme de verrouillage sur le côté gauche de l'appareil. b. Faites glisser le verrou vers le bas pour libérer le capot avant.

c. Faites glisser le capot avant vers la gauche, puis tirez.

3. Retirez le plateau de disque.

a. Facultatif : Déverrouillez le plateau.

Les plateaux de disque préinstallés sont livrés déverrouillés.

Important

Assurez-vous que les clés du plateau de disque sont stockées dans un endroit sûr.

b. Tirez sur la poignée pour libérer le plateau.

c. Tirez sur le plateau pour le sortir.

4. Installez un disque sur le plateau.

a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau.

b. Fixez les vis.

1. Chargez le plateau dans la baie.

a. Insérez le plateau dans la baie.

b. Poussez la poignée.

c. Verrouillez le plateau.

6. Installez le capot avant.

a. Alignez le capot avant avec les rainures du boîtier et ensuite faites-le glisser vers la droite.

b. Faites glisser le verrou vers le haut pour bloquer le capot avant.

QNAP

Installer des SSD m.2

L'appareil possède deux emplacements SSD M.2 sur la carte système.

Pour plus de détails, consultez Carte système.

Pour obtenir une liste des SSD M.2 compatibles, rendez-vous sur https://www.qnap.com/compatibility.

Avertissement

• L'installation d'un disque efface toutes les données sur ce disque.
• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l'écart des pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l'écart des autres composants en mouvement.

Remarque

• QNAP recommande l'installation de dissipateurs thermiques sur les contrôleurs SSD M.2 afin d'améliorer l'efficacité du refroidissement et de garantir des performances constantes.
• Avant d'installer des dissipateurs thermiques non-QNAP, assurez-vous qu'ils soient de taille et de forme appropriées.
• Éteignez l'appareil.
• Débranchez le cordon d'alimentation de la prise secteur.
• Débranchez tous les câbles et les appareils externes.

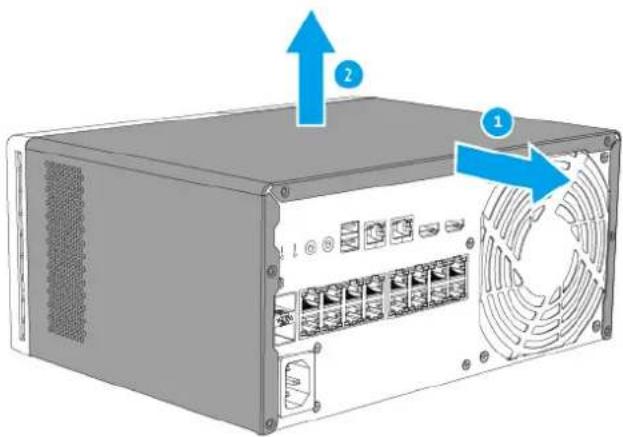

4. Retirez le capot du boîtier.

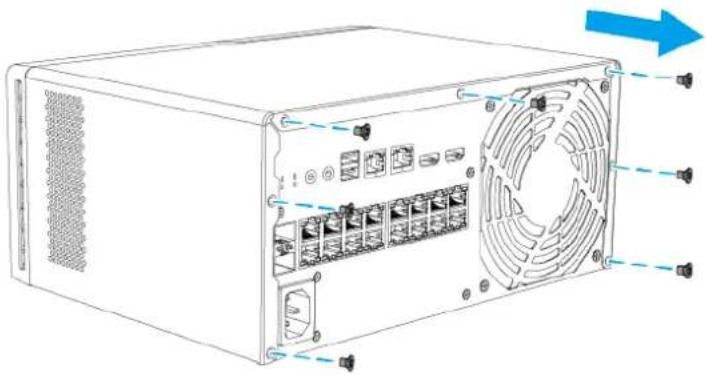

a. Desserrez les vis.

b. Faites glisser le capot vers l'arrière.

c. Soulevez le capot et retirez-le de l'appareil.

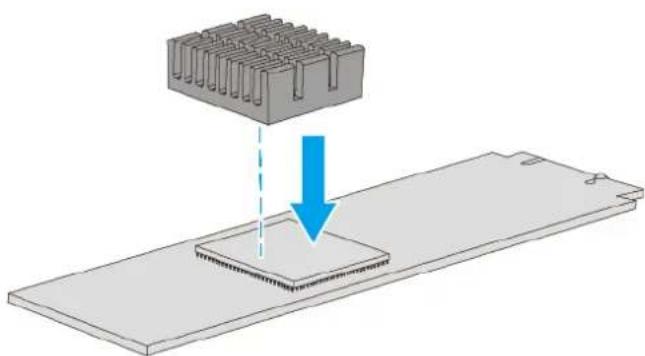

5. Installez un dissipateur thermique sur le SSD M.2.

a. Trouvez le contrôleur sur le SSD M.2.

Remarque

L'emplacement du contrôleur dépend du modèle et du fabricant du SSD M.2.

Pour plus de détails, consultez la documentation ou contactez le fabricant.

b. Décollez le film protecteur du dissipateur thermique.

c. Installez le dissipateur thermique sur le contrôleur.

6. Installez le SSD M.2.

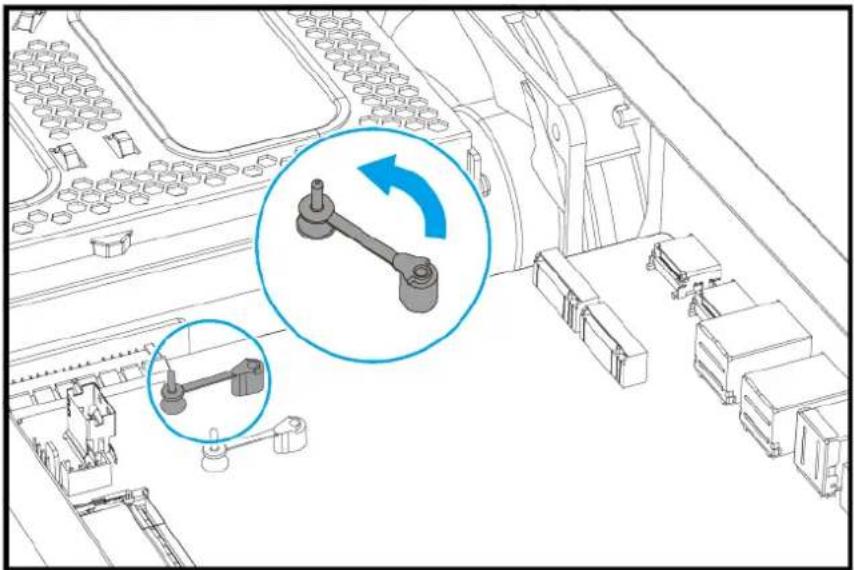

a. Décrochez la punaise.

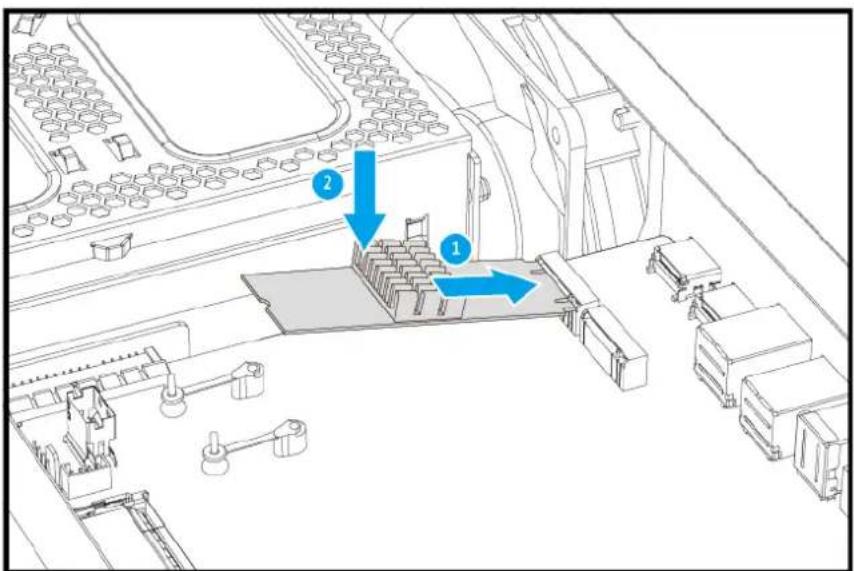

b. Insérez le SSD M.2 dans l'emplacement.

c. Appuyez sur le SSD M.2.

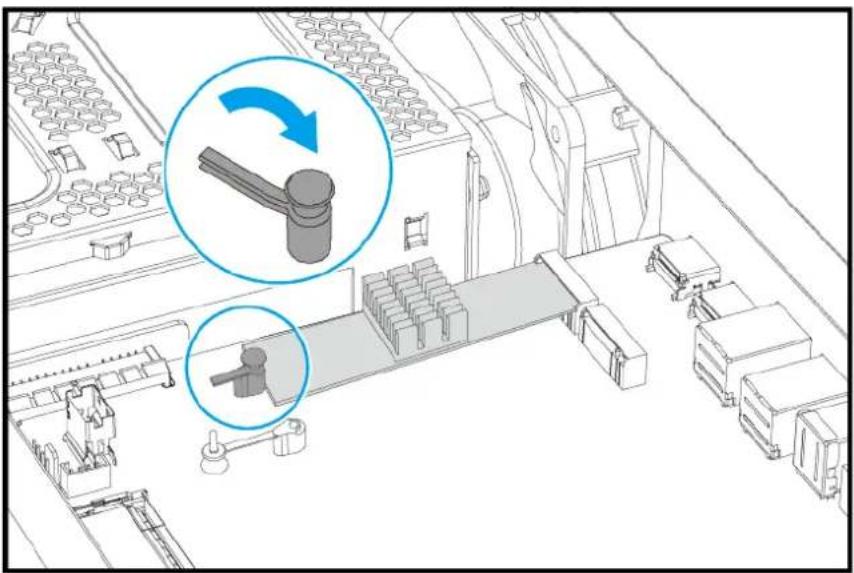

d. Insérez la punaise pour sécuriser le lecteur.

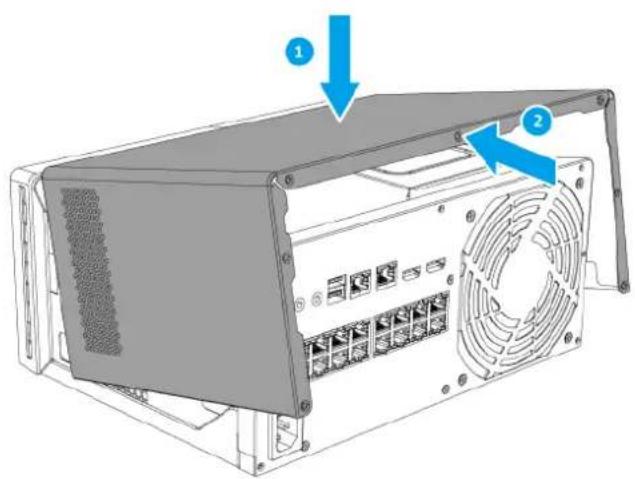

7. Fixez le capot du boîtier.

a. Placez le capot sur l'appareil. b. Faites glisser le capot vers l'avant.

1. Branchez tous les câbles et accessoires externes.
2. Branchez le cordon d'alimentation à la prise électrique.
3. Allumez l'appareil.

Remplacer les modules mémoire

Le QVP-41B possède deux emplacements de mémoire. Vous pouvez augmenter la capacité de mémoire de l'appareil en mettant à niveau les modules mémoire.

Utilisez uniquement les modules de mémoire QNAP pour maintenir les performances et la stabilité du système. Vous pouvez acheter des modules mémoire QNAP chez des revendeurs habilités.

Pour plus de détails sur la numérotation des emplacements, consultez Carte système.

Avertissement

• L'installation d'un disque efface toutes les données sur ce disque.

- Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l'écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l'écart des autres composants en mouvement.

1. Éteignez l'appareil.
2. Débranchez le cordon d'alimentation de la prise secteur.
3. Débranchez tous les câbles et les appareils externes. 4. Retirez le capot du boîtier.

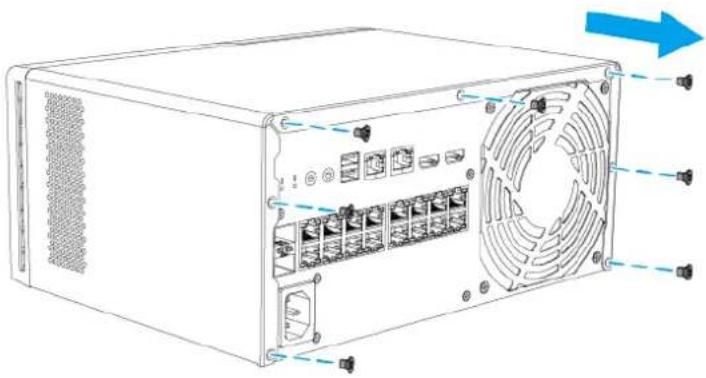

a. Desserrez les vis.

b. Faites glisser le capot vers l'arrière.

c. Soulevez le capot et retirez-le de l'appareil.

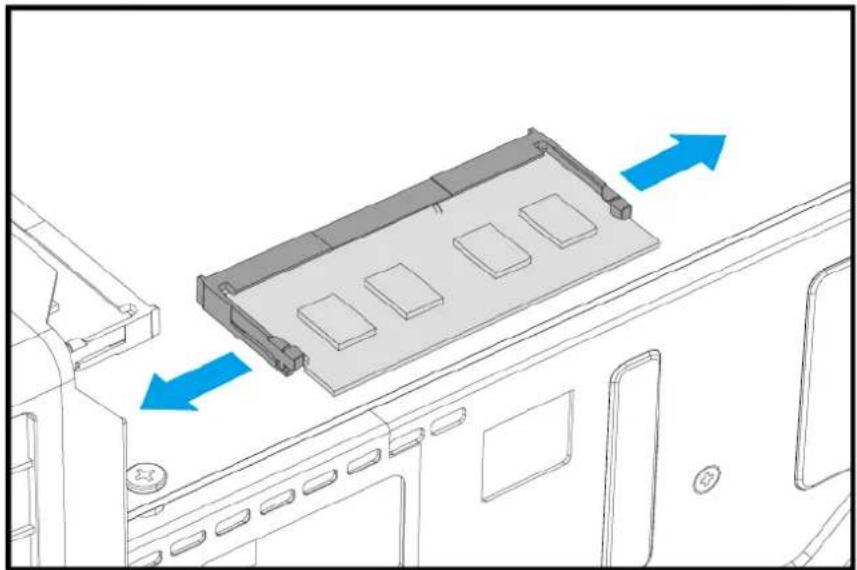

a. Poussez vers l'extérieur en même temps les clips de retenue pour libérer le module.

Essayer de retirer un module qui n'est pas complètement libéré peut endommager le module et la carte système.

b. Vérifiez que le module est incliné vers le haut et qu'il est complètement libéré de la fente.

c. Tenez le module par les bords.

d. Faites glisser le module délicatement hors de la fente.

Avertissement

• Ne touchez pas les composants internes, en particulier les connecteurs métalliques.
• Ne pliez pas le module.

1. Installez un nouveau module.

a. Alignez l'encoche avec la nervure dans la fente.

b. Insérez le module dans la fente.

c. Vérifiez que les connecteurs métalliques sont complètement insérés dans la fente.

d. Appuyez doucement sur le module jusqu'à ce que les clips de rétention verrouillent la position du module.

Fixez le capot du boîtier.

a. Placez le capot sur l'appareil.

b. Faites glisser le capot vers l'avant.

1. Branchez tous les câbles et accessoires externes.
2. Branchez le cordon d'alimentation à la prise électrique.
3. Allumez l'appareil.
4. Vérifiez que le module est reconnu par l'appareil.

a. Connectez-vous à OVP en tant qu'administrateur.

b. Allez dans Panneau de configuration > Système > État du système > Informations sur le matériel.

c. Vérifiez la valeur de Mémoire totale.

Connecter l'appareil à un ordinateur ou au réseau

Le QVP-41B peut être connecté à un ordinateur ou au réseau local. Pour des détails, consultez les rubriques suivantes :

- Connecter l'appareil à un appareil

- Connecter l'appareil à un réseau

Connecter l'appareil à un appareil

Connecter le QVP-41B à un NAS QNAP vous permet d'étendre la capacité de stockage et de sauvegarder les données sur le NAS via les connexions de câble Ethernet vers un port PoE sur l'appareil. Cependant, vous devez connecter le QVP-41B à un ordinateur pour configurer les paramètres de l'appareil.

1. Allumez l'appareil.
2. Connectez l'appareil à un ordinateur.

a. Connectez un câble Ethernet à un port PoE sur l'appareil. b. Connectez le câble Ethernet à un port Gigabit Ethernet de l'ordinateur.

1. Vérifiez que l'appareil est reconnu par l'ordinateur.

a. Ouvrez Qfinder Pro sur l'ordinateur hôte.

Remarque

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

b. Localisez l'appareil dans la liste.

Connecter l'appareil à un réseau

Le QVP-41B peut se connecter au réseau local via le port hôte ou un port PoE.

1. Allumez l'appareil.
2. Connectez l'appareil à votre réseau local via l'un des types de port suivants :

Type Méthode

Port hôte Sélectionnez l'adresse IP de l'appareil obtenue à partir de l'Adapter 1(Adaptateur 1) sur le panneau LCD.

Port PoE Sélectionnez les adresses IP de l'appareil obtenue à partir de l'Adapter 2(Adaptateur 2) ou de l'Adapter 3 (Adaptateur 3) sur le panneau LCD.

1. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

1. Entrez l'adresse IP dans la barre de recherche de Qfinder Pro.
2. Localisez l'appareil dans la liste, puis double-cliquez sur son nom ou adresse IP. L'écran de connexion QVP apparaît.
3. Entrez vos informations de connexion QVP.
4. Cliquez sur Connexion.

Installation par QVP

Le QVP-41B utilise le système d'exploitation QNAP de QVP. Vous pouvez installer QVP par l'une des méthodes suivantes.

Méthode Description Configuration requise
Installation de Qfinder Pro (recommandé)	Si l'appareil est connecté à votre réseau local, vous pouvez effectuer ce qui suit :Localiser l'appareil à l'aide de Qfinder Pro.Suivez les étapes de l'Assistant Guide d'installation intelligente.	OrdinateurCâble réseauProgramme d'installation de Qfinder Pro
Installation locale Si l'appareil fournit une sortie HDMI, vous pouvez effectuer les opérations suivantes :Connectez l'appareil au matériel requis.Suivez les étapes de l'Assistant Guide d'installation intelligente.		SurveillanceCâble HDMIClavier USB ou télécommande (non disponible sur tous les modèles)

Avertissement

L'installation de QVP efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

1. Éteignez l'appareil.
2. Connectez l'appareil au réseau local de votre caméra.

Remarque

Pour des détails, voir « Ajouter des caméras » dans le Manuel de l'utilisateur de QVP.

1. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

1. Localisez l'appareil dans la liste, puis double-cliquez sur son nom ou adresse IP. Le Guide d'installation intelligente s'ouvre dans le navigateur Web par défaut.
2. Choisissez Lancer le guide d'installation intelligente.
3. Fournissez les informations suivantes.

- Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom du NAS peut contenir les caractères suivants :

• Lettres (A à Z, a à z)
• Chiffres (0 à 9)
• Traits d'union (-)

Remarque

Le nom du NAS ne peut pas se terminer par un tiret.

- Mot de passe : Indiquez un mot de passe d'administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

1. Cliquez sur Suivant.
2. Spécifiez le fuseau horaire, la date et l'heure.

Conseil

QNAP recommande de se connecter à un serveur NTP afin de s'assurer que l'appareil suive la norme du Temps universel coordonné (UTC).

1. Cliquez sur Suivant.
2. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).
3. Cliquez sur Suivant.
4. Sélectionnez les types d'appareils que vous utiliserez pour accéder à des dossiers partagés sur l'appareil.
5. Cliquez sur Suivant.
6. Configurez les paramètres de disque.

a. Sélectionnez les disques pour créer un volume. b. Sélectionnez un type de RAID.

1. Cliquez sur Suivant.
2. Vérifiez les paramètres.
3. Cliquez sur Appliquer.

Un message de confirmation apparaît.

Avertissement

Confirmer supprime toutes les données sur le disque avant de commencer l'installation.

1. Cliquez sur Confirmer.

QVP est installé.

Remarque

L'installation de QVP peut prendre jusqu'à 20 minutes pour se terminer.

Avertissement

L'installation de QVP efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

1. Connectez un écran HDMI sur l'appareil.
2. Connectez un clavier USB à l'appareil.
3. Connectez l'appareil au commutateur réseau ou au routeur auquel vos caméras sont connectées.

Remarque

Pour plus de détails, voir « Ajouter des caméras » dans le Manuel de l'utilisateur de QVP.

1. Allumez l'appareil. L'écran Bienvenue du Guide d'installation intelligente apparaît.
2. Cliquez sur Lancer le guide d'installation intelligente.

L'écran Configuration du disque apparaît.

1. Sélectionnez les disques pour créer un pool de stockage.
2. Cliquez sur Suivant.
3. Sélectionnez le type de RAID.
4. Cliquez sur Suivant.
5. Vérifiez les paramètres.
6. Cliquez sur Suivant.

L'écran Confirmer apparaît.

Avertissement

Suivant supprime toutes les données sur le disque avant de commencer l'installation.

1. Cliquez sur Suivant.

QVP est installé.

Remarque

L'installation de QVP peut prendre jusqu'à 20 minutes pour se terminer.

Accès aux applications de gestion de l'appareil

Vous pouvez gérer l'appareil QVP-41B à l'aide des interfaces logicielles suivantes :

Application Description

QuNetSwitch Application de gestion de commutateur pour QVP. QuNetSwitch est fournie préinstallée avec QVP.Pour accéder à QuNetSwitch, consultez Accéder à QuNetSwitch dans QVP.

QSS Système de gestion de commutateur pour les commutateurs QNAP. QSS est fournie préinstallée sur le commutateur.Pour accéder à QSS, Accéder à QSS à l'aide de Qfinder Pro.

Remarque

Vous devez créer un volume système par défaut avant d'utiliser QuNetSwitch.

Pour plus de détails, consultez le Guide de l'utilisateur de QVP.

1. Allumez l'appareil.
2. Connectez-vous à QVP.

Remarque

Pour plus de détails, consultez Connecter l'appareil à un réseau.

1. Allez dans Menu principal > QuNetSwitch.
2. Continuer avec la gestion du commutateur.

Remarque

Pour plus de détails sur la gestion du commutateur, voir le Guide de l'utilisateur de QuNetSwitch.

Remarque

Vous devez créer un volume système par défaut avant d'utiliser QuNetSwitch.

1. Allumez l'appareil.
2. Connectez l'appareil à votre réseau local.

Pour plus de détails, consultez Connecter l'appareil à un réseau.

1. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

1. Saisissez l'adresse IP du commutateur.

L'adresse IP du commutateur sera affichée comme suit %nom de votre NAS% commutateur.

1. Localisez le commutateur dans la liste et puis double-cliquez sur son nom ou adresse IP.

L'écran de connexion QSS apparaît.

1. Connectez-vous à QSS.

Les informations d'identification QSS par défaut sont les suivantes :

• Nom d'utilisateur : admin
• Mot de passe : admin

La fenêtre Bienvenue apparaît.

1. Fournissez les informations suivantes.
2. Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chiffres (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.
3. Mot de passe : Indiquez un mot de passe d'administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.
4. Continuer avec la gestion du commutateur.

Remarque

Pour plus de détails sur la gestion du commutateur, voir le Guide de l'utilisateur de QuNetSwitch.

4. Opérations de base

Ce chapitre décrit les opérations basiques de l'appareil.

Boutons

Bouton Alimentation

Opération Action utilisateur Résultat
Mise sous tension Appuyez une fois sur le bouton.		L'appareil s'allume et se connecte à QVP.
Mise hors tension Maintenez enfoncé le bouton pendant 1,5 secondes.		L'appareil s'éteint et se déconnecte de QVP.
Forcer la mise horst tension	Maintenez enfoncé le bouton pendant 5 secondes.	L'appareil s'arrête.ImportantUtilisez cette méthode uniquement lorsque l'appareil ne répond pas.

Bouton de réinitialisation de l'hôte

Afin de protéger votre appareil contre les attaques par force brute, QNAP recommande de désactiver le compte « admin » par défaut après la réinitialisation du système. Pour désactiver le compte, changez le mot de passe du compte admin par défaut, déconnectez-vous de QVP, puis connectez-vous à QVP avec un autre compte admin.

Opération Actionutilisateur	Résultat
Réinitialisationbasique dusystème	Maintenezenfoncé lebouton pendant3 secondes.Les paramètres suivants seront restaurés aux réglagesoriginaux :Mot de passe d'administrateur système : Pour plus dedétails sur le mot de passe par défaut, voircette FAQ.Configuration TCP/IP :Obtenir automatiquement les paramètres del'adresse IP via le DHCPDésactiver les trames jumboSi l'agrégation de ports est activé (modèles multi-LAN uniquement), le mode d'agrégation de portstreviendra sur « Sauvegarde active (basculement) ».Port système : 8080 (port de service du système)Niveau de sécurité : Faible (Autoriser toutes lesconnexions)Mot de passe du panneau LCD : (vide)VLAN : Désactivé
Réinitialisationavancée dusystème	Maintenezenfoncé lebouton pendant15 secondes.Les réglages d'usine par défaut sont restaurés.Pour récupérer les anciennes données après une réinitialisation avancée du système, recréez la structure de dossiersprécédente sur le NAS.

Bouton de réinitialisation du commutateur

Opération Action utilisateur Résultat
Réinitialiser Maintenez enfoncé le bouton pendant 3 seconde.	Le commutateur se réinitialise et tous les paramètres par défaut sont restaurés.

Panneau LCD

Le panneau LCD vous permet d'effectuer les opérations suivantes :

• Redémarrer et éteindre l'appareil - Configurer ou modifier le mot de passe du panneau LCD - Afficher et configurer les paramètres réseau

Afficher les informations sur le système, les disques physiques et les volumes

Afficher les paramètres tcp/ip

Vous pouvez afficher les paramètres suivants pour chaque adaptateur réseau sur l'appareil.

• Adresse IP
• Masque de sous-réseau • Passerelle par défaut
• DNS principal
• DNS secondaire
• Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom de l'appareil et la version de QVP.
• Appuyez sur la touche Enter (Entrée) pendant deux secondes. Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).
• Maintenez enfoncé Enter (Entrée). Le panneau affiche l'adresse IP du premier adaptateur réseau.
• Maintenez enfoncé Select (Sélectionner) pour afficher l'écran TCP/IP suivant. Répétez cette étape autant que nécessaire.

Configurer les paramètres tcp/ip

Vous pouvez configurer les paramètres suivants pour chaque adaptateur réseau sur l'appareil :

• Adresse IP
• Masque de sous-réseau • Passerelle par défaut
• DNS principal
• DNS secondaire
• Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom de l'appareil et la version de QVP.
• Appuyez sur la touche Enter (Entrée) pendant deux secondes. Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).
• Maintenez enfoncé Enter (Entrée). Le panneau affiche l'adresse IP du premier adaptateur réseau.
• Appuyez sur Select (Sélectionner) jusqu'à ce que le panneau affiche Enter Network Settings (Entrer les paramètres réseau).
• Maintenez enfoncé Enter (Entrée). Le panneau affiche les paramètres réseau configurables.
• Appuyez sur Select (Sélectionner) et Enter (Entrée) pour configurer les paramètres.

Bouton Utilisation
Enter (Entrée)	• Afficher un écran de configuration.• Déplacer vers l'élément suivant sur un écran de configuration.
Select (Sélectionner) •	Déplacer vers l'élément suivant sur un menu.• Modifier une valeur sur un écran de configuration.

Répétez cette étape autant que nécessaire.

Afficher les informations du lecteur

Le panneau LCD permet d'afficher la température et la capacité de chaque disque installé dans l'appareil.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom de l'appareil et la version de QVP.

1. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

1. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 2.

Physical disk (Menu principal 2. Disque physique).

1. Maintenez enfoncé Enter (Entrée).

Le panneau affiche la température et la capacité du disque installé dans la baie 1.

1. Maintenez enfoncé Select (Sélectionner).

Répétez cette étape autant que nécessaire.

Le panneau affiche la température et la capacité du disque suivant.

Afficher les informations système

Le panneau LCD permet d'afficher la température du processeur, la température du système, et la vitesse du ventilateur du système.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom de l'appareil et la version de QVP.

1. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

1. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 4.

Système (Menu principal 4. Système).

1. Maintenez enfoncé Enter (Entrée).

Le panneau affiche la température du processeur et du système.

1. Maintenez enfoncé Select (Sélectionner).

Le panneau affiche la vitesse des ventilateurs du système.

Éteindre l'appareil

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom de l'appareil et la version de QVP.

1. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

1. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 5.

Shutdown (Menu principal 5. Arrêter).

1. Maintenez enfoncé Enter (Entrée).

L'appareil s'éteint.

Redémarrer l'appareil

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom de l'appareil et la version de QVP.

1. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

1. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 6.

Reboot (Menu principal 6. Redémarrer).

1. Maintenez enfoncé Enter (Entrée).

L'appareil redémarre.

Modifier le mot de passe LCD

Spécifier un mot de passe pour que le panneau LCD empêche l'accès non autorisé.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom de l'appareil et la version de QVP.

1. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

1. Appuyez sur Enter (Entrée) plusieurs fois jusqu'à ce que le panneau affiche Main Menu 7.

Mot de passe (Menu principal 7).

1. Maintenez enfoncé Enter (Entrée).

L'écran Change Password (Modifier le mot de passe) apparaît.

1. Sélectionnez Yes (Oui) en maintenant enfoncé le bouton Enter (Entrée).

L'écran New password (Nouveau mot de passe) apparaît.

1. Appuyez sur Select (Sélectionner) et Enter (Entrée) pour définir un nouveau mot de passe.

- Spécifiez un mot de passe.

- Longueur : 1 à 8 caractères

- Caractères valides : 0-9

- Pour supprimer un mot de passe, laissez le champ du mot de passe vide.

Bouton Utilisation
Enter (Entrée)	Allez à l'élément suivant dans l'écran New password (Nouveau mot de passe).
Select (Sélectionner)	Modifiez un caractère sur les écrans New password (Nouveau mot de passe) et Verify Password (Vérifier le mot de passe).

1. Appuyez sur Enter (Entrée).

L'appareil enregistre le mot de passe.

Messages d'erreur LCD

Message du système Description
Sys. Fan Failed (Sys. Échec ventilateur) Le ventilateur système est en panne.
Sys. Overheat (Sys. Surchauffe)Le système est en surchauffe.
HDD Overheat (Surchauffe processeur) Le disque est en surchauffe.
CPU Overheat (Surchauffe processeur) Le processeur est en surchauffe.
Network Lost (Réseau perdu) LAN 1 et 2 déconnectés en mode basculement ou équilibrage des charges.
LAN [number] Lost (LAN [numéro] perdu) LAN [numéro] s'est déconnecté.
HDD Failure (Panne HDD) Le disque est en panne.
Vol [number] Full (Vol [numéro] plein) Volume [numéro] est complet.
HDD Ejected (HDD éjecté) Le lecteur est éjecté.
Vol [number] Degraded (Vol [numéro] dégradé)	Volume [numéro] est en mode dégradé.
Vol [number] Unmounted (Vol [numéro] démonté)	Volume [numéro] est démonté.
Vol [number] Inactive (Vol [numéro] inactif) Volume [numéro] est inactif.

LED

Les LED indiquent l'état du système et des informations connexes lorsque l'appareil est sous tension. Les informations suivantes relatives aux LED ne concernent que les disques correctement installés, lorsque l'appareil est connecté au réseau ou à un hôte.

Pour des détails sur l'emplacement des LED, consultez Composants.

LED État Description
Statut de l'hôte Vert Le système hôte est prêt.
	Clignote en vert toutes les 1,0 seconde	Le système hôte démarre.
	Rouge Une erreur fatale du système hôte est survenue.
	Désactivé Le système hôte est hors tension.
Statut du commutateur Vert Le commutateur est prêt.
	Clignote en vert toutes les 1,0 seconde	Le commutateur démarre.
	Rouge Une erreur fatale du système du commutateur est survenue.
	Désactivé Le système du commutateur est hors tension.
PoE Vert Le statut du PoE est normal.
	Rouge Une erreur fatale du PoE est survenue.
Ventilateur Vert Le statut du ventilateur est normal.
Ventilateur	Rouge Une erreur fatale du ventilateur est survenue.
Vitesse du port PoE Clignote en vert toutes les 1,0 seconde		La vitesse de liaison fonctionne à 1 Gbit/s.
Activité/liaison du port PoE Vert Le commutateur est connecté à une alimentation.
Vitesse du port combo Clignote en vert toutes les 1,0 seconde		La vitesse de liaison fonctionne à 1 Gbit/s.
Activité/liaison du port combo	Clignote en ambre toutes les 1,0 seconde	Les données sont transférées.

Alerte audio

Durée Fréquence Description
Bip bref (0,5 seconde)	1 • L'appareil démarre. Si vous appuyez sur le bouton Réinitialiser pendant 3 secondes, l'appareil réinitialise la configuration. Si vous appuyez sur le bouton Réinitialiser pendant 10 secondes, l'appareil réinitialise la configuration et redémarre. Le système d'exploitation a été mis à jour.
	3 Impossible de détecter le disque installé.
Bip long (1,5 secondes)	3 (toutes les 5 minutes)	Une erreur d'alimentation est survenue.Un ventilateur système ne fonctionne pas.Un module de ventilateur a été retiré.Les données de l'appareil ne peuvent pas être copiées sur l'appareil de stockage externe connecté au port USB frontal.
	2 • Un volume de disque est sur le point d'atteindre sa capacité maximale.Un volume de disque a atteint sa capacité maximale.Une erreur de statut du volume est survenue.Un disque est branché ou débranché.
	1 • L'appareil a été éteint suite à un arrêt forcé (arrêt matériel).L'appareil a été allumé et est prêt à être utilisé.
Bip long (5 secondes)	1 QVP redémarre.

5. Dépannage

Ce chapitre décrit les opérations de dépannage de base.

Remplacement à chaud les disques en panne

L'appareil prend en charge le remplacement à chaud des disques dans les situations suivantes :

Type RAID	Nombre de disques Situation
RAID 1 2	Un disque membre tombe en panne.
RAID 5 ≥ 3	Un disque membre tombe en panne.
RAID 6 ≥ 4	Un ou deux disques membres	tombent en panne.
RAID 10 ≥	4 (doit être un nombre pair)	Panne d'un ou de deux disques membres dans deux paires différentes.
RAID 50 ≥	6 Panne d'un disque par sous-groupe.

1. Connectez-vous à QVP.
2. Allez dans Menu principal > Stockage et snapshots > Stockage > Disques/VJBOD.
3. Localisez le disque défectueux.
4. Préparez un nouveau disque dur avec une capacité identique ou supérieure au disque dur tombé en panne.
5. Enlevez le disque défectueux de l'appareil.
6. Attendez environ 20 secondes ou jusqu'à ce que l'appareil émette deux bips.
7. Enlevez le disque dur en panne de la baie de lecteur de disque.
8. Insérez le nouveau disque dur dans la baie du disque.
9. Installez le nouveau disque. L'appareil émet deux bips.
10. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage/Snapshots.
11. Localisez le volume qui contient le nouveau disque, puis vérifiez que l'état indique Reconstruction.

Récupération des disques sains retirés involontairement

L'appareil prend en charge la technologie de récupération RAID exclusive en vue de récupérer les volumes de disques RAID déconnectés ou retirés involontairement. Les utilisateurs peuvent restaurer un volume RAID 1, RAID 5, RAID 6, RAID 10 ou RAID 50 inactif du mode dégradé.

Type RAID	Prise en charge de la Récupération de RAID	Nombre de disques Tolerance aux pannes de disque
Seul Non 1	N/A
JBOD Oui ≥ 2 N/A
RAID 0 Oui ≥ 2 N/A
RAID 1 Oui 2 1
RAID 5 Oui ≥ 3 1
RAID 6 Oui ≥ 4 2
RAID 10 Oui ≥ 4 (doit être un nombre pair)		Panne d'un disque par sous-groupe.
RAID 50 Oui ≥ 6 Panne d'un disque par sous-		groupe.

Forcer qfinder pro à localiser l'appareil

Si Qfinder Pro ne parvient pas à localiser l'appareil au cours de l'installation de QVP, les disques ou les données peuvent être défectueux(ses).

1. Éteignez l'appareil.
2. Retirez tous les disques.
3. Allumez l'appareil.
4. Localiser l'appareil à l'aide de Qfinder Pro.
5. Réinsérer les disques.
6. Poursuivez l'installation de QVP.

Assistance et autres ressources

QNAP fournit les ressources suivantes :

RessourcesURL
Documentationhttps://download.qnap.com
Liste de compatibilitéhttps://www.qnap.com/compatibility
Compatibilité des migrations NAShttps://www.qnap.com/go/nas-migration
Compatibilité des unités d'extensionhttps://www.qnap.com/go/compatibility-expansion
Portail de servicehttps://service.qnap.com
Statut de prise en charge des produitshttps://www.qnap.com/go/product/eol.php
Téléchargementshttps://download.qnap.com
Forum de la communautéhttps://forum.qnap.com
Boutique d'accessoires QNAPhttps://shop.qnap.com

6. Glossaire

Fournit divers services d'accès à distance tels que DDNS et myQNAPcloud Link

Vous permet d'accéder aux appareils QNAP sur Internet sans devoir configurer des paramètres de transmission de ports complexes.

Qfinder pro

Utilitaire QNAP qui vous permet de localiser et d'accéder aux appareils NAS QNAP dans votre réseau local

QNAP appli de gestion du commutateur qui s'exécute sur le QVP système d'exploitation

Application de gestion du commutateur QNAP

Système d'exploitation dédié aux services de surveillance QNAP

7. Notifications

Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux.

Garantie limitée

QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d'un (1) an ou plus à partir de la date figurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty. Ces derniers peuvent être modifiés de temps à autre par QNAP à sa discrétion.

Clause de non-responsabilité

Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP". Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n'est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l'utilisation de produits QNAP, y compris la responsabilité ou garantie concernant l'adéquation d'une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle.

Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, pour sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires.

En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation. QNAP n'offre ni garantie ni représentation, implicite, explicite ou statutaire quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels fournis, et décline plus particulièrement toute garantie en matières de qualité, performances, commercialisation ou adaptation à des fins particulières. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit.

Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données.

Si vous retournez l'un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d'obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé.

Les caractéristiques, les fonctions et les spécifications du produit sont susceptibles d’être modifiées sans préavis. Les informations de la présente sont susceptibles d’être modifiées sans préavis.

Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte.

Respect des normes ce

C€

Cet appareil est conforme aux normes CE de Classe B.

Respect des normes UKCA

Cet appareil est conforme aux exigences UKCA pour les produits vendus en

Grande-Bretagne.

Avis de la FCC

Avis de la FCC Classe B

FC

Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation

est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.
2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque

Cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe B suivant l'article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.

Important

Toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc. peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil.

Avis VCCI

V©I

VCCI-B

Respect des normes BSMI

D33B77 RoHS

20
