XC1140 - Haut-parleur CLARION - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Haut-parleur
Puissance nominale	Non spécifiée
Impédance	Non spécifiée
Fréquence de réponse	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Connectivité	Non spécifiée
Utilisation recommandée	Installation dans un véhicule
Maintenance	Nettoyer régulièrement, vérifier les connexions
Sécurité	Éviter l'exposition à l'humidité, respecter les limites de puissance
Informations générales	Compatible avec divers systèmes audio

FOIRE AUX QUESTIONS - XC1140 CLARION

Quels sont les types de connexions disponibles pour le haut-parleur CLARION XC1140 ?

Le haut-parleur CLARION XC1140 dispose de connexions à vis pour un câblage sécurisé et est compatible avec des connecteurs standard.

Quelle est la puissance nominale du CLARION XC1140 ?

Le CLARION XC1140 a une puissance nominale de 60 watts RMS et peut atteindre jusqu'à 120 watts de puissance maximale.

Comment installer correctement le CLARION XC1140 ?

Pour installer le CLARION XC1140, suivez les instructions fournies dans le manuel, en veillant à respecter les polarités et à utiliser des vis appropriées pour fixer le haut-parleur.

Que faire si le son est distordu lors de l'utilisation du haut-parleur CLARION XC1140 ?

Si le son est distordu, vérifiez les connexions pour vous assurer qu'elles sont sécurisées et correctes. Réduisez également le volume pour éviter de surcharger le haut-parleur.

Le CLARION XC1140 est-il résistant à l'eau ?

Le CLARION XC1140 n'est pas entièrement résistant à l'eau. Il est recommandé de l'utiliser dans un environnement sec pour éviter tout dommage.

Quel est le diamètre du haut-parleur CLARION XC1140 ?

Le diamètre du CLARION XC1140 est de 30 cm.

Comment nettoyer le haut-parleur CLARION XC1140 ?

Pour nettoyer le CLARION XC1140, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Quelle est la garantie offerte avec le CLARION XC1140 ?

Le CLARION XC1140 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Vérifiez les conditions spécifiques auprès du vendeur.

MODE D'EMPLOI XC1140 CLARION

Owner's Manual and Installation Manual Mode d'emploi et manuel d'installation

XC1140

XC1440

Amplificateurs XC1140 et XC1440

Félicitations pour votre achat d'un amplificateur de la Série XC1 de Clarion. Cet amplificateur de commutation numérique ultra haute vitesse a été conçu aux États-Unis pour offrir une qualité sonore qui dépasse celle de beaucoup d'amplificateurs de conceptions de classe AB classiques tout en offrant une excellente efficacité.

Lorsqu'il est installé et configuré correctement, cet amplificateur de Série XC1 apportera un nouveau niveau de réalisme et d'impact à votre système de divertissement mobile. Pour obtenir les meilleures performances de votre amplificateur, Clarion recommande que vous ayez cet amplificateur installé et configuré par un professionnel expérimenté.

CONCERNANT LE MANUEL ET LA GARANTIE

Ce manuel décrit les critères minimaux pour installer les amplificateurs XC1140 et XC1440 de Clarion. L'installation et la configuration de ces amplificateurs peuvent s'avérer relativement complexes. Si vous ne disposez pas des connaissances et des outils nécessaires pour réaliser cette installation, veuillez vous adresser à un marchand agréé Clarion. Conservez le mode d'emploi et votre reçu de caisse pour toute référence ultérieure et information relative à la garantie.

MISE EN GARDE

Les produits Clarion sont capables de produire des niveaux élevés de pression acoustique qui peuvent endommager votre audition et rendre difficile pour le conducteur d'entendre d'autres voitures ou des véhicules d'urgence. Clarion vous veut comme client pour la vie - veuillez être responsable en tout temps en profitant de votre système audio. Clarion ne prend aucune responsabilité pour toute blessure, perte ou dommage associés à l'utilisation, ou la mauvaise utilisation de ce produit. Veuillez vous référer à la déclaration de garantie incluse pour les détails.

L'amplificateur XC1140 de Clarion est conçu avec en tête, la performance et la commodité. Grâce à l'utilisation de processeur de signal à la fine pointe de la technologie et d'un traitement et de sortie de signal à grande vitesse, cet amplificateur offre un excellent niveau de qualité sonore et de dynamisame. L'amplificateur XC1140 incorpore les caractéristiques suivantes:

• Périphériques de sortie Ultra haute vitesse pour une réponse en fréquence étendue
• Alimentation MOFSET à modulation d'impulsions en durée (MID) pour une performance optimale.
• Mise en fonction à distance avec démarrage progressif pour éviter les «coups sourds».
• Filtres électroniques variables passe bas avec 12dB par pente d'octave, 60, 90 ou 250Hz.
• Contrôle de niveau d'entrée variable avec isolateur de mise à la masse.
• Stable en 2 ohms.
• Alimentation, haut-parleur et connexions RCA anticorrosion.
• Compatible avec le contrôleur de niveau optionel BC2
• Adaptateur entrée de niveau haut-parleur inclus.
• Carte de circuit imprimé avec revêtement conforme, résistante à la moisissure et aux dommages dus à l'humidité.
• Modèle compact avec dissipateur thermique non corrosif en aluminium pour une dispersion efficace de la chaleur.

1 2 3 clarion INPUT BASS EQ 0 12 MIN MAX HIGH LEVEL LOW PASS CH1 CH2 250 60 90 REMOTE LEVEL PREAMP SPEAKER 56789 4 clarion POWER INPUT PWR/PRT SPEAKER OUTPUT 10

XC1140 CONNEXIONS ET CONTRÔLES

1. Commutateur Bass EQ
2. Contrôle du gain
3. Ouverture pour fil du contrôleur à distance BC2 (optionel)
4. DEL Courant/Protection
5. Entrée RCA
6. Connecteur Entrée Niveau Haut-Parleur
7. Sélecteur de Fréquence passe-bas
8. Sélecteur d'entrée Préamplifiée/Haut-Parleurs

9. Connecteur d'Entrée de Courant

10. Sorties Haut-Parleurs

Rouge : Sortie +

Noir : Sortie -

L'amplificateur XC1140 de Clarion est conçu avec en tête, la performance et la commodité. Grâce à l'utilisation de processeur de signal à la fine pointe de la technologie et d'un traitement et de sortie de signal à grande vitesse, cet amplificateur offre un excellent niveau de qualité sonore et de dynamisame. L'amplificateur XC1140 incorpore les caractéristiques suivantes:

• Périphériques de sortie Ultra haute vitesse pour une réponse en fréquence étendue
• Alimentation MOFSET à modulation d'impulsions en durée (MID) pour une performance optimale
• Mise en fonction à distance avec démarrage progressif pour éviter les « coups sourds »
• Filtres électroniques variables passe haut avec 12dB par pente d'octave, 60/90/Off
• Contrôle de niveau d'entrée variable avec isolateur de mise à la masse
• Stable en 2 ohms
• Conception pontable (impédance minimale 4 Ohms)
• Alimentation, haut-parleur et connexions RCA anticorrosion
• Adaptateur entrée de niveau haut-parleur inclus
• Carte de circuit imprimé avec revêtement conforme, résistante à la moisissure etaux dommages dus à l'humidité
• Modèle compact avec dissipateur thermique non corrosif en aluminium pour unedispersion efficace de la chaleur

clarion FRONT GAIN MIN MAX 60 90 FULL REAR GAIN MIN MAX 60 90 FULL 456 7

POWER INPUT clarion PWR/PRT SPEAKER OUTPUT 3

• XC1440 CONNEXIONS ET CONTRÔLES

1. Contrôle du gain Entrée Avant
2. Contrôle du gain Entrée Arrière
3. DEL Courant/Protection
4. Entrée RCA
5. Sélecteur de Fréquence Canaux Avant
6. Sélecteur de Fréquence Canaux Arrière
7. Connecteur Entrée Niveau Haut-Parleur
8. Sorties Haut-Parleurs

Blanc : Avant Gauche + Vert : Arrière Gauche +
Blanc/Noir : Avant Gauche - Vert/Noir : Arrière Gauche –
Gris : Avant Droit + Mauve : Arrière Droit +
Gris/Noir : Avant Droit - Mauve/Noir Arrière Droit -

Contrôle du Gain

Ce réglage est prévu pour régler la sensibilité de l'amplificateur de sorte qu'il va produire la puissance maximale à partir d'une série de différentes tensions de signal d'entrée. Le bon réglage vous assurera que vous obtenez une performance maximale de votre amplificateur et est essentiel pour assurer que très peu de bruit et de distorsion soient produit.

Clarion recommande l'utilisation d'un oscilloscope ou d'un dispositif de détection de distorsion tel que le SMD DD-1 afin de définir correctement la sensibilité de l'amplificateur. Un réglage avec une marge de 10dB aidera à veiller à ce que la musique qui est enregistrée à de faibles niveaux puisse toujours être reproduite à des niveaux sonores élevés. Avec ce réglage, il est de la responsabilité de l'opérateur d'utiliser l'amplificateur d'une manière qui ne produira pas de distorsion audible.

Procédure (Oscilloscope) Méthode:

1. Obtenir un disque de test avec une sélection de Sine Waves enregistrées à différents niveaux (-10, -5 et 0dB).
2. Tournez le gain tout en bas sur l'amplificateur (à gauche).
3. Connectez la borne négative de l'oscilloscope sur le blindage du câble RCA provenant de l'unité de source. Ne pas le connecter à des bornes de sortie haut-parleurs.
4. Connectez la sonde de l'oscilloscope à une borne haut-parleur sur le canal que vous souhaitez régler.
5. Sélectionnez une fréquence d'onde sinusoidale qui est bien loin de la fréquence de coupure choisie. Pour les haut-parleurs mid-range utilisez 1kHz, utilisez 40Hz pour les subwoofers.
6. Montez le son de l'appareil source aussi haut que possible sans distorsion.
7. Surveiller la forme d'onde de sortie de l'amplificateur sur l'écran.
8. Augmenter la sensibilité de l'amplificateur jusqu'à ce que la forme d'onde de champ montre une petite ligne plate sur la partie supérieure ou inférieure de la forme d'onde. Voir la figure 2 pour un exemple de ce qu'il faut chercher.

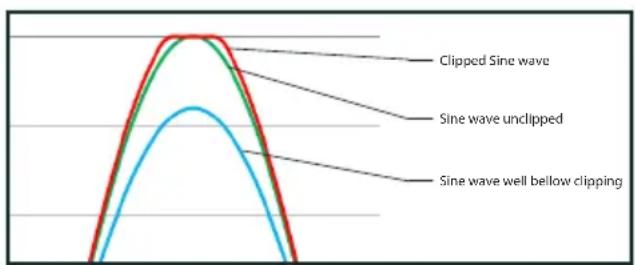

Fig 1 - Onde sinusoidale à différents niveaux

Fig 2 – Vue rapprochée d'une onde

Méthode SMD DD-1:

1. En suivant les instructions fournies avec le DD-1, utiliser la piste 0 dB pour confirmer que la sortie de l'unité de source est écrêtée.
2. Connectez le DD-1 à la sortie de l'amplificateur et utilisez une piste appropriée -10dB. Augmenter le gain sur l'amplificateur jusqu'à ce que le DEL distorsion s'allume

Vous devriez être capable de monter le volume à au moins 3/4 de sa capacité sans entendre de distorsion de votre amplificateur. Si vous ne pouvez pas augmenter le volume la plupart du temps sans distorsion, les gains ne sont pas ajustés correctement.

+12V Source de Courant Constant

Ceci doit être connecté directement à votre batterie avec un fil de gros calibre. Clarion recommande d'utiliser un fil d'au moins 8 AWG. Ce fil doit être protégé aussi proche que possible de la batterie avec un porte-fusible et un fusible de 30 ampères minimum pour un bon fonctionnement.

Connexion Allumage

Quand +12 V est appliqué à cette borne, l'amplificateur s'allume. Lors de l'installation de l'amplificateur avec une unité après de source, ce fil est généralement bleu avec une bande blanche. Certaines unités de source d'Origine ont un fil qui se comporte de manière similaire.

Connexion Mise à la Masse

Ceci est la connexion la plus critique à faire lors de l'installation de l'amplificateur. Le fil de mise à la masse doit être au moins du même calibre que la connexion du courant constant de +12 V. Il doit être aussi court que possible et relié à un emplacement de métal complètement dénudé sur le châssis du véhicule. Toute peinture, apprêt, couche de fond ou tout ce qui pourrait entraver le flux de courant doivent être retirés avant que la mise à la masse soit faite. Le fait de ne pas assurer une bonne mise à la masse de l'amplificateur peut entraîner des performances limitées, bruit ou autres conditions indésirables.

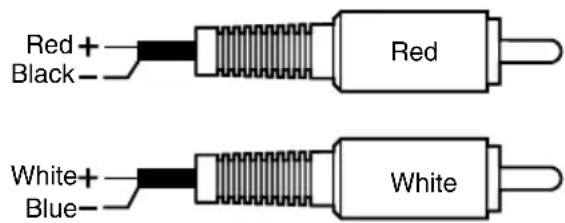

Connexions d'entrée RCA

Les connexions d'entrée RCA doivent être connectées aux sorties RCA préampliamplifiées d'une Unité de Source. Si vous utilisez une unité de source qui n'a que des sorties de niveau haut-parleur, des adaptateurs sont inclus avec chaque ampli Sur le XC1140, raccorder le connecteur Entrée niveau haut-parleur et régler le

commutateur Préamplifée/Haut-Parleur à Haut-Parleur. Sur le XC1440, veuillez utiliser le connecteur fourni etles raccorder selon l'image adjacente. Remarque, il y a des composants dans ces connecteurs utilisés pour atténuer le signal. Ne pas substituer les bornes RCA standard pour celles-ci vous pourriez causer des dommages.

Niveau à Distance

L'amplificateur XC1140 est compatible avec le contrôle optionel BC2 de niveau du subwoofer à distance. Ce contrôle peut être monté à l'avant du véhicule pour permettre à l'utilisateur de régler la sortie de l'amplificateur pour correspondre à ses goûts musicaux. Le câble fourni doit être fixé à ce stade.

Contrôle de la Fréquence de Croisement

Ce réglage permet à l'utilisateur de modifier la fréquence du crossover de -3dB. Le réglage de la fréquence de coupure est réglable entre 60 et 90Hz. Le XC1140 possède un troisième réglage à 250Hz lorsqu'on utilise le filtre passe bas de l'unité de source. Pour utiliser le XC1440 pour toutes les gammes de fréquences, régler le filtre à "FULL"

DEL Alimentation / Protection

Ce voyant s'allume en Vert lorsque l'ampli est sous tension. Dans le cas où le circuit de protection intérieur est activé dû à un court-circuit, surchauffe ou basse tension, ce voyant s'allume en rouge.

Contrôle d'augmentation des Graves

Cette commande vous permet d'ajouter jusqu'à 12dB de boost, centrée à 45 Hz pour le signal audio. Cela va ajouter de l'impact et de la profondeur au son de votre système. Soyez prudent avec cette commande, car il peut augmenter considérablement les exigences de courant de votre amplificateur, amener l'amplificateur à l'écrêtage et causer des dommages à votre subwoofer (s).

PLANIFICATION ET CONTRAINTES D'INSTALLATION

Les amplificateurs XC1 de Clarion sont conçus pour une installation dans des véhicules avec un système électrique 12V et une mise à la masse commune. Malgré que Clarion recommande vivement une installation professionnelle de nos produits afin de maximiser la performance du produit, une installation faite par vous-même peut certainement produire des résultats impressionnants. Veuillez prendre en considération ce qui suit lors de la planification de votre installation.

• Prenez soin de choisir un emplacement de montage pour l'amplificateur. Clarion ne recommande pas le montage de l'amplificateur à un caisson d'extrêmes graves. Les vibrations pourraient endommager les composants internes de l'amplificateur.
• Veiller à ce que les vis utilisées pour installer l'amplificateur n'endommagent quoi que ce soit en dessous de l'emplacement de montage. Cela peut inclure des fils d'interconnexions et de haut-parleur, harnais de câblage de l'usine, les modules d'ordinateurs, lignes fluides de l'usine, les réservoirs de carburant et plus. Le matériel de montage doit être adéquat pour assurer que l'ampli ne se détache pas en cas d'un accident de véhicule.
• Tout le câblage se rendant et arrivant de l'amplificateur doit être planifié de telle sorte que son parcours ne soit pas à proximité d'appareils à courant élevé ou de modules électroniques. Ceci aidera à prévenir les bruits parasites qui peuvent être introduits dans le système audio.
• Les amplificateurs XC1 intègrent des entrées différentielles équilibrées. En tant que tel, Clarion recommande l'utilisation d'interconnexions à paire torsadée pour assurer que le signal sur la broche centrale et le revêtement de l'interconnexion permettent à ce circuit d'effectuer au mieux de sa capacité le rejet de ces bruits parasites.
• Bien que les amplificateurs XC1 conviennent pour les installations marines, ils ne sont nullementrésistants à l'eau. Ils doivent être montés dans un endroit sec, bien ventilé. Les caractéristiques marines de l'ampli sont conçues pour résister à des conditions humides couramment associées avec des installations dans des bateaux.

Schémas de Câblage Haut-Parleurs XC1140

Connexion des Haut-Parleurs

L'amplificateur XC1140 est capable de pousser des charges réactives avec un minimum d'impédance de 2 Ohms. Clarion recommande l'utilisation de fils d'au moins 12 AWG pour connecter votre subwoofer(s).

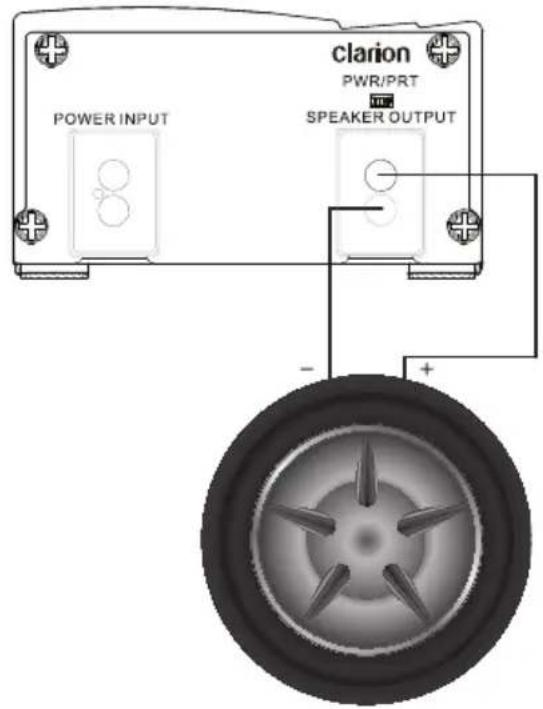

Un Subwoofer 2 Ohm

clarion PWR/PRT POWER INPUT SPEAKER OUTPUT - +

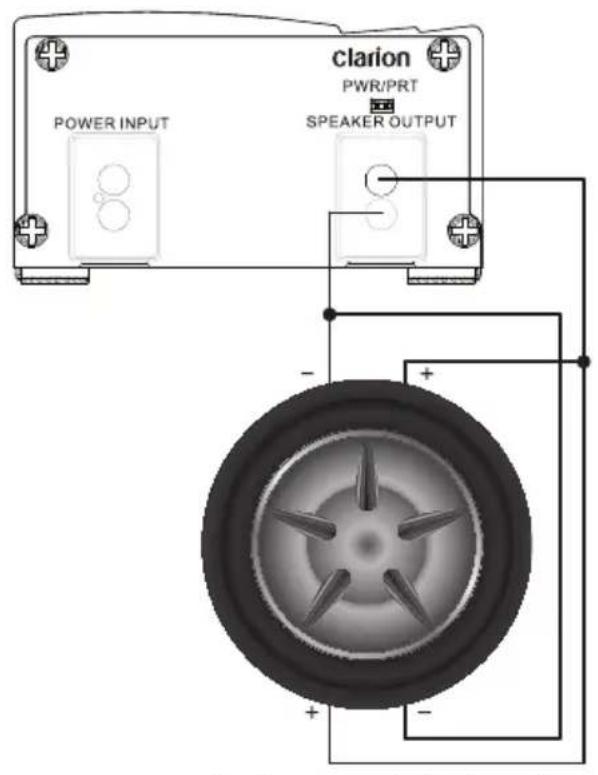

Un Subwoofer Bobine Double 4 Ohm

clarion PWR/PRT POWER INPUT SPEAKER OUTPUT - + - + -

clarion PWR/PRT POWER INPUT SPEAKER OUTPUT - + - + + +

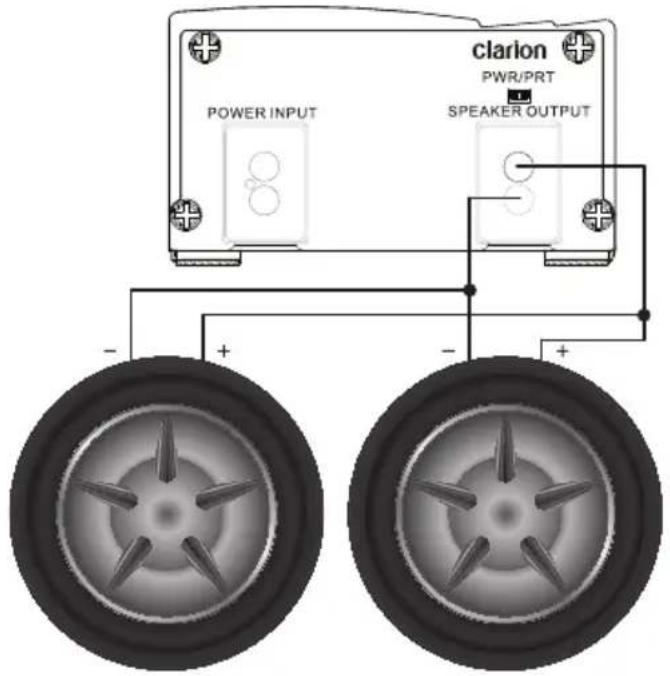

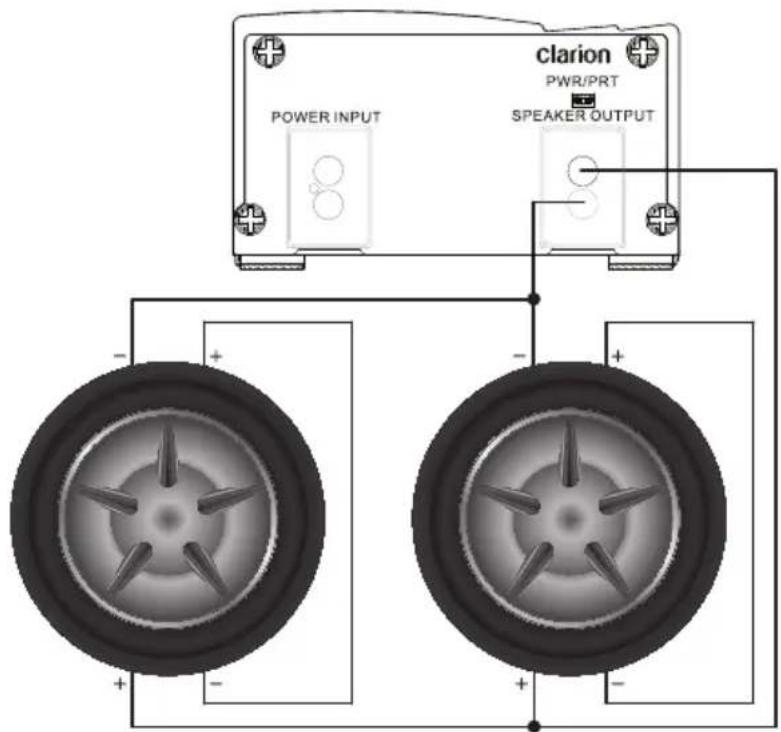

Deux Subwoofers Bobine Double 2 Ohm

clarion PWR/PRT POWER INPUT SPEAKER OUTPUT - + - + - +

Schémas de Câblage Haut-Parleurs XC1440

Connexion des Haut-Parleurs

L'amplificateur XC1440 est capable de pousser des charges réactives avec un minimum d'impédance de 2 Ohms. Clarion recommande l'utilisation de fils d'au moins 18 AWG pour connecter vos haut-parleurs.

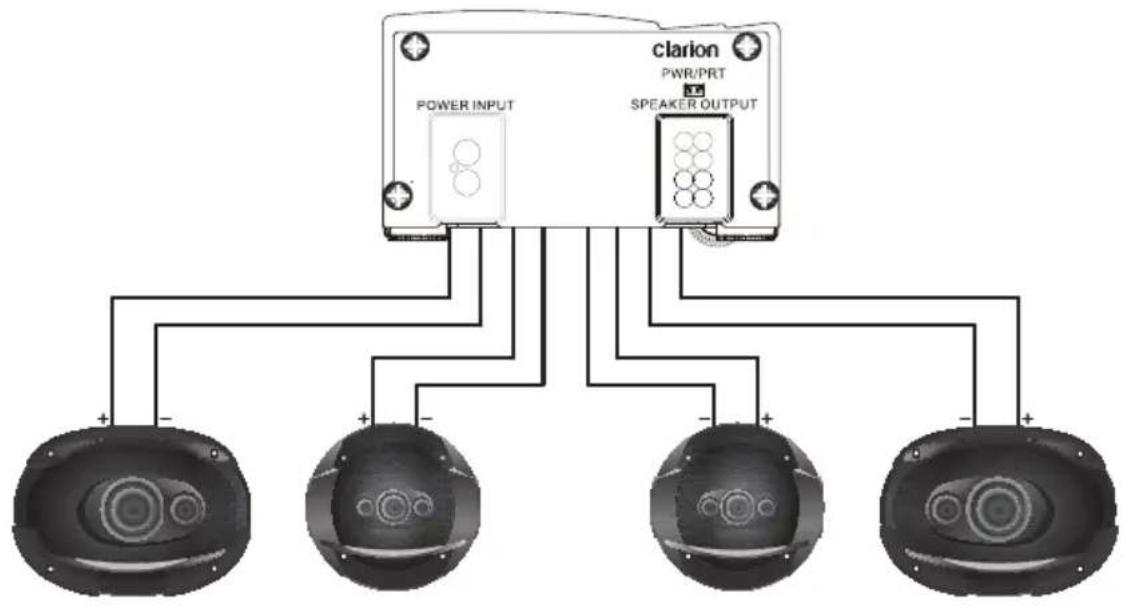

4 Canaux Stéréo - 4 ohm par canal


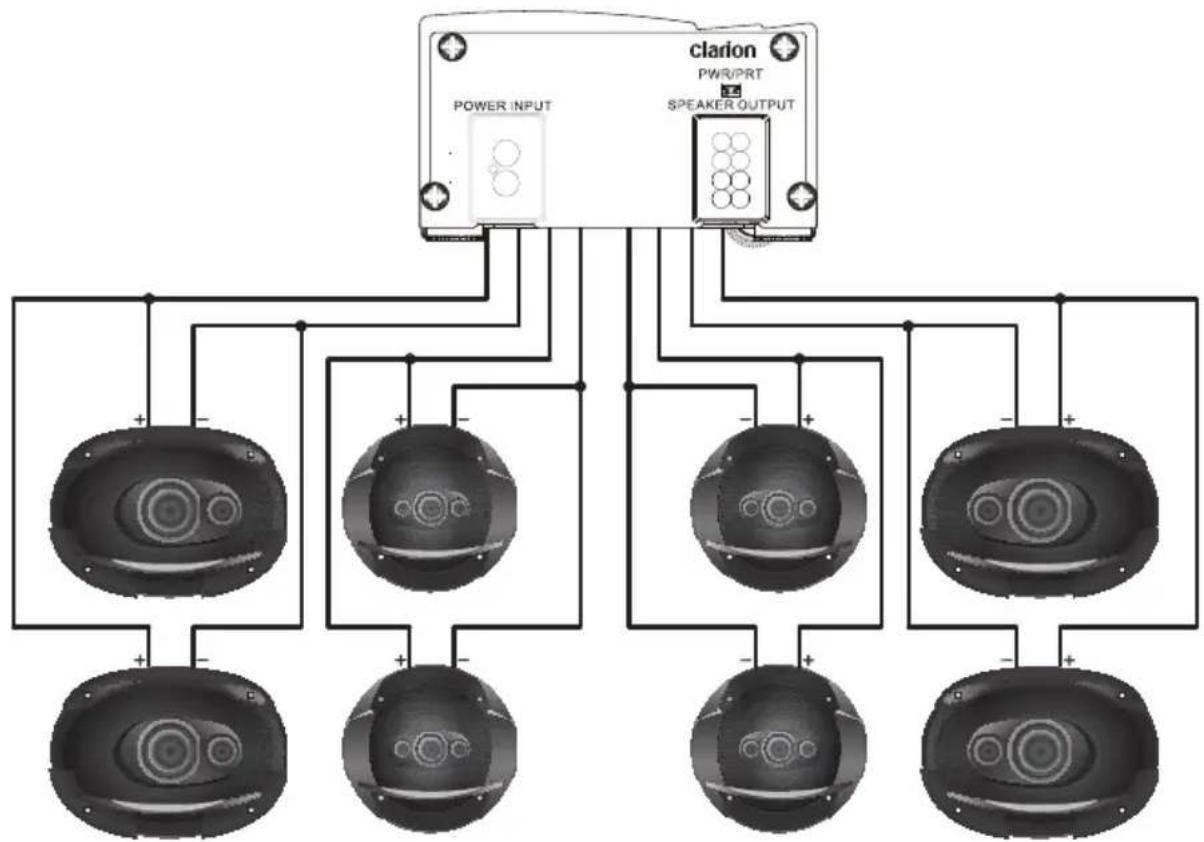

4 Canaux Stéréo - 2 ohm par canal

clarion PWR/PRT POWER INPUT SPEAKER OUTPUT Blanc : Avant + Gris/Noir : Avant - Vert : Arrière + Mauve/Noir :Arrière -

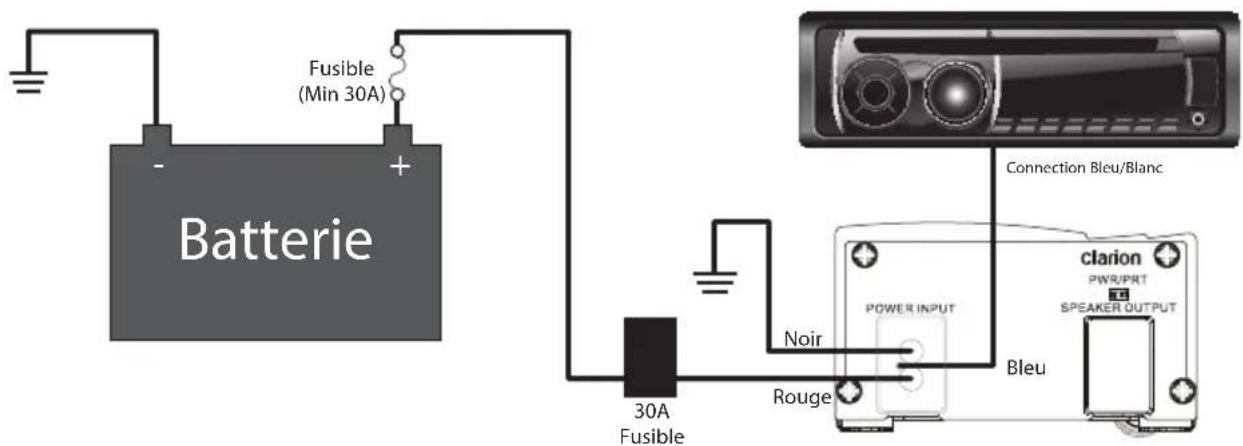

Connexions Électriques

Votre amplificateur ne peut produire de la puissance s'il n'est pas alimenté de façon efficace. Clarion recommande l'utilisation de filage d'au moins 8 AWG pour l'alimentation et les connexions de mise à la masse. Clarion recommande également d'effectuer la mise à niveau de votre système électrique «Les 3 Indispensables» lorsque tout amplificateur de grande puissance est installé. Ces améliorations comprennent un nouveau fil de mise à la masse entre le moteur de votre véhicule et la borne négative de la batterie. Un nouveau fil de mise à la masse de la borne négative de la batterie au châssis du véhicule. Un nouveau câble d'alimentation de la sortie de votre alternateur à la borne positive de la batterie.

Le raccordement à la masse de l'amplificateur est le plus important en termes de fiabilité et d'efficacité du fonctionnement de votre amplificateur. Cette connexion doit être faite à un point solide et sécurisésur le châssis du véhicule, ou directement à la batterie. Ne pas utiliser un boulon de siège ou de ceinture de sécurité comme point de raccordement. La peinture l'apprêt et/ou l'isolant acoustique devraient être retirés du point de raccordement choisi et le fil doivent être fixés avec une vis de fixation et de verrouillage.

Fusible (Min 30A) Batterie 30A Fusible Noir Rouge Connection Bleu/Blanc POWER INPUT SPEAKER OUTPUT clarion PWR/PRT BLEU 30A

Précautions de Filage

Lisez toutes les précautions de câblage avant d'effectuer les connexions. Si vous n'êtes pas sûr et / ou n'avez pas le matériel d'installation nécessaire, contactez votre marchand agréé Clarion pour effectuer l'installation.

1. Avant de commencer l'installation, assurez-vous que le véhicule n'est pas en marche et est à la position OFF.
2. Débrancher le câble négatif (-) de la batterie (ou batteries) avant toutes connexions électriques.
3. Lors des connexions, assurez-vous que chaque connexion est propre et sécurisée.
4. Isoler les connexions avec une gaine thermorétractable, si possible.
5. Un porte-fusible et fusible doivent être installé sur le fil provenant de la borne positive (+) de la batterie. Ce fusible doit être situé le plus près possible de la batterie pour une protection maximale. Clarion ne recommande pas l'utilisation d'un circuit disjoncteur comme dispositif de protection.
6. Le calibre du fusible de la batterie doit être égal à la consommation totale de courant à la capacité maximale de sortie de l'amplificateur (s) reliée à ce fil. Ne pas installer le fusible jusqu'à ce que l'ensemble de l'installation soit achevé.
7. Lors du remplacement de l'amplificateur ou du fusible du câble d'alimentation, utilisez toujours un ayant le même ampérage. Remplaçer avec un fusible de calibre supérieur ou un type à retardement peut entraîner de graves dommages à l'amplificateur ou au véhicule.
8. Lors de la création de trous de passage pour les câbles d'alimentation, câbles d'interconnexion et les câbles de haut-parleur, utiliser un œillet et une gaine protectrice de câblage pour éliminer les arêtes vives créées au cours du perçage. Cela permettra de protéger le câble d'être endommagé et aidera à éviter un court-circuit.

Installation

1. Localisez l'amplificateur et marquez les emplacements des trous de montage.
2. Retirer l'ampli et prépercer les trous de montage.
3. Replacez l'amplificateur et fixez-le avec la quincaillerie adéquate.
4. Faites les raccordements de l'alimentation, signaux d'entrées et les connexions à haut-parleur à l'ampli
5. Complétez le reste de l'installation et du réglage de l'amplificateur et du système.

Problème Solution
L’amplificateur ne s’allume pas sur - DEL Alimentation est éteint	• Utiliser un multimètre pour vérifier le courant 12V au terminal +12V et REM• Si le circuit de détection automatique est utilisé, essayer d’échanger les fils + et - de l,adaptateur des entrées niveau Haut-Parleurs
Le Son Arrête de Jouer	• Le circuit de protection thermique a éteint l’ampli pour protéger les circuits. Assurez-vous qu’il y est assez de ventilation alentour de l’amplificateur• Le fusible sur le filage d’alimentation ou sur l’amplificateur est brulé. Inspector et remplacer au besoin.• La charge sur l’amplificateur est sous 2 Ohms Stéréo ou 4 Ohms mono. Vérifier le filage et reconfigurer au besoin.
L’ampli s’éteint à haut volume	• L’amplificateur ne reçoit peut-être pas assez de courant du système électrique du véhicule. Assurez-vous que le voltage ne descend pas sous les 10V lorsque ce dernier fonctionne. Clarion recommande un filage d’au moins 4 AWG soit utilisé pour le +12V et la mise à la masse.
Son Distorsionné • Le réglage du Gain d’entrée n’est pas bien réglé. Ajuster selon les instructions.• Le signal source est distorsionné. Réduire le niveau de la source.• Haut-Parleur est endommagé. Remplacé au besoin.
Moins de basses que prévu	• Un des haut-parleurs peut être branché à l’envers.Changer le + avec le - sur un des canaux.• Les filtres peuvent être réglés trop haut. Ajuster plus bas.
Le Fusible Brûle • La sortie de l’amplificateur peut être en court-circuit.Vérifier tout le filage• L’amplificateur peut être défectueux. Enlever tous les fils de haut-parleur et vérifier. Si le fusible saute sans aucune connexion haut-parleur, envoyer l’amplificateur pour réparation.
Bruits parasites • L’amplificateur peut capter du bruit électrique qui voyage dans le protecteur de l’interconnexion.1. Vérifier pour une bonne mise à la masse sur l’unité de source et l’amplificateur.2. Passer un fil de mise à la masse entre l’unité de source et l’amplificateur3. Changer l’emplacement des fils d’interconnexion en les éloignant de toute source d’interférences électriques. Assurez-vous d’utiliser des interconnexions possédant un bon protecteur.• Les fils de haut-parleur ou un processeur de signal peut capter les interférences électriques. Changer l’emplacement au besoin.

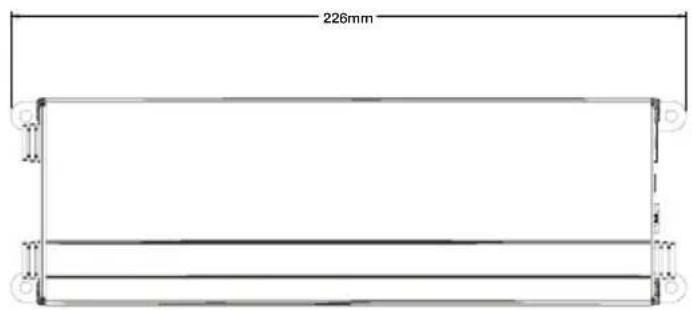

XC1140 Caractéristiques

Réponse en Fréquences: <10Hz à 250Hz

Sortie de Puissance 4 Ohm (CEA-2006A) 210W x 1 @ 1.0% DHT

Sortie de Puissance 2 Ohm (CEA-2006A) 350W x 1 @ 1.0% DHT

Rapport Signal Bruit (CEA-2006A) @ 1W/4 Ohms > -88.7 dBA

DHT+N à la Puissance Maximale 4 Ohm < 0.02%

Efficacité à Pleine Puissance (4 Ohms) 86.3%

Sensibilité d'Entrée 110mV à 3.5V

Plage des Filtres 60Hz, 90Hz à 250Hz

Pente des Filtres -12dB/Octave FPB

216mm 57mm

226mm

clarion 70mm 41mm

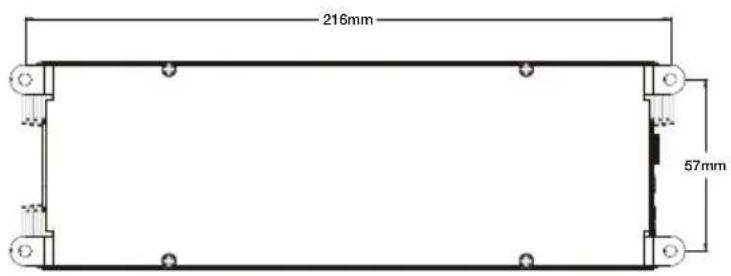

XC1440 Caractéristiques

Réponse en Fréquences: <10Hz à 30kHz

Sortie de Puissance 4 Ohm (CEA-2006A) 50W x 4 @ 1.0% DHT

Sortie de Puissance 2 Ohm (CEA-2006A) 85W x 4 @ 1.0% DHT

Sortie de Puissance Ponté 4 Ohm (CEA-2006A) 180W x 2 @ 1.0% DHT

Rapport Signal Bruit (CEA-2006A) @ 1W/4 Ohms > -84.9 dBA

DHT+N à la Puissance Maximale 4 Ohm < 0.08%

Efficacité à Pleine Puissance (4 Ohms) 81.8%

Sensibilité d'Entrée 250mV à 4.1V

Plage des Filtres 60Hz, 90Hz ou Off

Pente des Filtres -12dB/Octave FPH

216mm 57mm

226mm

clarion 70mm 41mm

LIMITED WARRANTY

Tous Droits Réservés. Droits d'Auteurs 2015 Clarion Canada Inc.
